雨水处理系统施工方案1. 引言随着人口的增加和城市的扩大，雨水处理成为了一项重要的环保任务。
传统的排水系统无法应对大雨引发的城市内涝问题，因此建设雨水处理系统成为了必要之举。
本文档将介绍雨水处理系统施工方案，包括系统设计、施工步骤和材料选用等。
2. 系统设计2.1 需求分析在开始设计雨水处理系统之前，首先需要进行需求分析，确定系统的主要功能和性能要求。
雨水处理系统的主要功能包括收集、储存和处理雨水以供再利用。
性能要求包括处理效率、处理能力和防溢出能力等。
2.2 设计原则在进行系统设计时，需要遵守以下设计原则：•可持续性：系统应该能够长期稳定运行，且能够适应不同的环境条件。
•经济性：系统的设计应合理，既能够满足需求，又能够降低建设和维护成本。
•可靠性：系统应具备良好的稳定性和可靠性，能够有效地处理雨水并防止溢出。
•灵活性：系统应具备一定的灵活性，能够根据需要进行调整和扩展。
2.3 系统组成雨水处理系统主要由以下几个部分组成：•雨水收集装置：用于收集和导流雨水，可以包括雨水桶、雨水管道和雨水收集槽等。
•雨水储存装置：用于储存雨水，可以包括雨水罐、雨水池和雨水滞留池等。
•雨水处理设备：用于处理雨水，可以包括过滤器、净化器和消毒器等。
•水泵和管道系统：用于将处理后的雨水输送到需要的地方，可以包括水泵、管道和阀门等。
•监测和控制系统：用于监测和控制整个雨水处理系统的运行状态，可以包括传感器、监控器和控制器等。
3. 施工步骤3.1 前期准备在施工雨水处理系统之前，需要进行以下几项前期准备工作：1.进行现场勘察，确定系统的安装位置和布局设计。
2.准备必要的施工设备和材料，包括挖掘机、水泵、管材和电缆等。
3.制定施工计划和安全措施，确保施工的顺利进行。
3.2 安装雨水收集装置1.根据布局设计，确定雨水收集装置的位置，标记出挖掘的区域。
2.使用挖掘机挖掘适当大小的坑，将雨水收集装置放置其中。
3.连接雨水管道和排水管道，确保雨水能够顺利流入收集装置。
雨水回收利用方案首先，雨水回收系统的设计非常重要。
可以通过收集雨水的屋顶、地面和道路等表面，将其导入收集系统中。
系统应包括收集、过滤和储存三个主要子系统。
收集子系统使用雨水收集器或集水设备将雨水导入集水桶中。
集水设备可以是一个简单的斜面屋顶或一个专门设计的集水设备，如雨水收集器、水塔或地下水池。
此外，还可以使用天窗或排水管道等设备收集雨水。
这些设备应定期清洁和维护，以确保其正常运作。
过滤子系统用于过滤雨水中的杂质和污染物。
这些杂质和污染物可能会影响雨水的品质和最终用途。
常见的过滤器包括沙滤器、石头滤器和活性炭滤器。
此外，还可以加入一些消毒剂来杀灭雨水中的细菌和病毒。
储存子系统用于储存过滤后的雨水，以便在需要时使用。
储存设备可以是地下水箱、水塔或地下水池。
储存设备应具有足够的容量来存储雨水，并使用防渗漏材料来防止水的浪费和水源污染。
其次，选择合适的材料对于雨水回收系统的高效运行至关重要。
集水设备可以使用具有抗腐蚀和耐候性的材料，如不锈钢或塑料。
过滤器可以使用耐酸碱腐蚀的材料，如聚乙烯或玻璃纤维。
储存设备应使用防渗漏的材料，如聚乙烯或混凝土。
此外，还可以使用一些可再生材料，如再生塑料，以减少对环境的影响。
最后，合理使用雨水是雨水回收利用方案的关键。
可以将收集到的雨水用于植物浇灌、冲马桶、清洗车辆和地面清洁等用途。
在使用过程中，应根据不同的用途和需求进行合理规划和分配雨水资源。
同时，还可以加入节水设备，如喷头、节水龙头和节水马桶等，以提高水的利用率和效率。
总结起来，雨水回收利用方案包括收集、过滤和储存三个主要子系统，需要选择合适的材料，并合理使用雨水资源。
通过有效地利用雨水资源，可以节约水资源，降低环境污染，实现可持续发展。
第1篇一、引言随着全球气候变化和水资源短缺问题的日益严重，如何有效利用雨水资源，提高水资源的利用效率，已成为我国当前亟待解决的问题。
雨水收集利用作为一种有效的节水措施，不仅可以缓解水资源短缺问题，还可以改善城市生态环境，提高城市可持续发展能力。
本文将针对雨水收集利用的原理、技术、设备、实施步骤等方面进行详细阐述，为我国雨水收集利用提供一套完整的解决方案。
二、雨水收集利用的原理雨水收集利用是指将自然界中的雨水通过收集、净化、储存、输送等过程，使其成为可供人类利用的水资源。
雨水收集利用的原理主要包括以下几个方面：1. 雨水收集：利用屋顶、地面、绿地等自然表面，将雨水收集到收集设施中。
2. 雨水净化：对收集到的雨水进行净化处理，去除其中的悬浮物、泥沙、有机物等杂质。
3. 雨水储存：将净化后的雨水储存到蓄水池、水塔等设施中，以备不时之需。
4. 雨水输送：通过管道、水泵等设备，将储存的雨水输送到用户端。
5. 雨水利用：将雨水用于灌溉、洗车、冲厕、景观喷泉等非饮用水用途。
三、雨水收集利用的技术1. 雨水收集技术：主要包括屋顶集水、地面集水、绿地集水等。
其中，屋顶集水是最常用的方式，可以通过安装雨水收集系统来实现。
2. 雨水净化技术：主要包括物理净化、化学净化、生物净化等。
物理净化包括过滤、沉淀、吸附等；化学净化包括氧化、还原、消毒等；生物净化包括生物膜法、生物反应器等。
3. 雨水储存技术：主要包括蓄水池、水塔、地下储水层等。
蓄水池和水塔是最常见的雨水储存设施，地下储水层适用于地下水较丰富的地区。
4. 雨水输送技术：主要包括管道输送、重力输送、水泵输送等。
管道输送是最常见的输送方式，重力输送适用于地势较高的地区，水泵输送适用于地势较低的地区。
四、雨水收集利用的设备1. 雨水收集设备：主要包括雨水斗、雨水管、雨水收集池等。
2. 雨水净化设备：主要包括过滤设备、沉淀设备、吸附设备、消毒设备等。
3. 雨水储存设备：主要包括蓄水池、水塔、地下储水层等。
雨水处置方案随着城市化进程的不断推进，城市建设与生活中产生的废水和雨水越来越多，对环境造成了一定的影响。
为了有效地避免这种情况的发生，科学合理的雨水处置方案成为了一项重要的课题。
本文将介绍一些雨水处置方案，以期对环境保护和城市建设发挥积极的作用。
雨水收集利用在城市的路面、屋顶和广场等区域设置雨水收集装置，将天然雨水收集起来。
这种收集方式可以解决城市雨洪排放难题，同时也可以解决城市绿化局部缺水情况。
这一方案的具体实施步骤主要有以下几点：1.收集设置：可采用下沉式绿地、绿色屋顶、混凝土雨水管等方法，将雨水收集汇聚到固定的集水池内。
2.滤清处理：为防止污染，需要设置入口门将雨水中杂质进行过滤，保证雨水的质量。
3.储存利用：存储后的雨水可以用于浇灌绿地、清洗道路、洗车、填充人工景观水体等，为城市节约用水。
雨水渗透利用雨水是不能浪费的资源，要想让设置雨水收集和处置装置的效果更好，需要在雨水渗透方面多下点功夫。
常用的雨水渗透方案有以下几种：1.车道滞水：将车道铺设成缓坡，当雨水到达一定高度时进入路边绿地中，提高绿地的透水性，避免积水现象发生。
2.道路绿化：在道路两侧布置迎水式植草沟，利用植草渗水的特性，将雨水从路面的内侧排泄到植草沟中，增强绿地的透水性。
3.拼花砖铺装：铺设拼花砖相当于在道路上铺设了一个水平透水带，将雨水直接渗透到下面的土壤中，提高城市的透水性。
雨水引导利用通过设置一些排水渠道，将雨水引导到支流中或下游水体，将多余的雨水处理掉。
这一个方案是根据降雨时的特点来进行设计的，需具备以下要素：1.流速控制：在实际设计中需要控制雨水输送的速度，防止因雨水输送速度过快和过快，引发与附近建筑物损坏或出现其他风险。
2.流量控制：在雨水管道的出口处设置泄水口，控制雨水的总流量，同时还需要控制内部水位，从而保证管道压力存在的范围。
3.出水口设置：在流经城市的过程中，很可能会出现某一个地方流量大的情况，届时就需要设置攻水口，将过多的雨水分流到其他渠道中，保证排水的畅通。

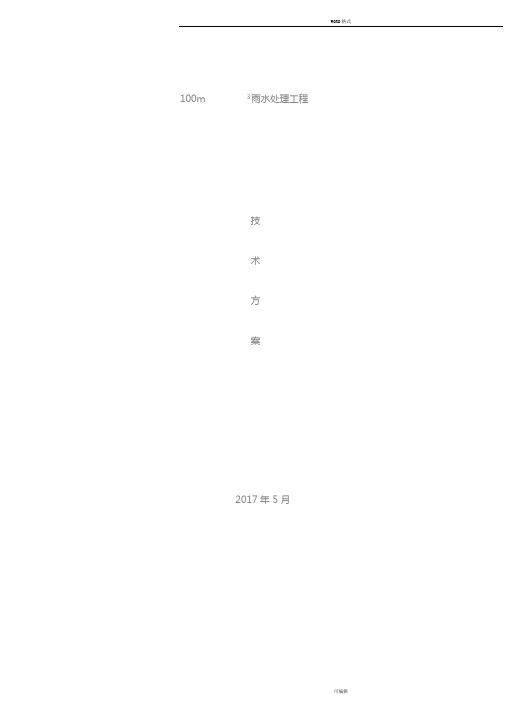

WORD格式100m 3 雨水处理工程技术方案2017年5月目录一、工程概述 (1)二、依据和标准 (1)三、设计原则 (2)四、设计参数 (2)五、设计工艺 (3)六、技术规范 (9)七、运行估算 (12)八、电气控制 (13)九、质量保证 (14)十、服务承诺 (14)十一、环保节能 (15)技术方案一、工程概述本工程为某地区雨水一体化收集处理工程，为满足用户要求，(业主要求:雨水设备3,清水池容积不小于30m3，雨水收集采用PP 蓄水模块，设备为全总容积不小于100m地下式，控制柜放在地面。
)设备达到一体化自动控制标准，并且造型美观，占地节省，提高对水资源的利用率，达到节能环保的目的。
某市全年温暖湿润。
热量条件好，年平均气温15.7℃夏季最热月平均气温28.3℃。
年平均无霜期240 多天，生长期可达250 天左右，积温5418℃，日照较足， 7-8 月日照时数最多。
农作物一年可2-3 熟。
降水丰沛，全年有雨，年平均雨日136.6天，年平均降水量 1177毫米，春夏雨水集中。
地面水、地下水丰富。
2),q 某暴雨强度为q20=166 L/(s· hm 2)5=362 L/(s· hm二、依据和标准标准编号标准名称GB21900-2008 《污水综合排放标准》GB50400 《建筑与小区雨水利用工程技术规范》GB3838-2002 《地表水环境质量标准》CJ343-2010 《污水排入城镇下水道水质标准》GB3096-1993 《城市区域环境噪声标准》GB50014-2006 《室外排水设计规范》GBJ17-91 《钢结构设计规范》GB50055-93 《通用用电设备配电设计规范》GBJ-73 《工业“三废”排放试行标准》GB50300-2001 《建筑工程施工质量验收统一标准》DBJ08—71—98 《民用建筑生活污水处理工程设计规定》GB50010-2002 《混凝土结构设计规范》GB14554-93 《恶臭污染物排放标准》GB12348-90 《工业企业厂界噪声标准》GB50052-95 《供配电系统设计规范》GB50069-2002 《给水排水工程结构设计规范》GB50003-2001 《砌体结构设计规范》GB4284-84 农用污泥中污染物控制标准标准编号标准名称GB21900-2008 《污水综合排放标准》GB50400 《建筑与小区雨水利用工程技术规范》JB2932-86 《水处理设备制造技术条件》GB/T18920—2002 《城市污水再生利用 .城市杂用水水质》GB50254-96 《电气装置安装工程低压电气施工和验收规范》三、设计原则◆认真贯彻执行国家关于环境保护的方针政策，严格遵守国家有关法规、规范和标准。
100立方雨水处理方案随着城市化的不断发展，城市面临着越来越多的环境问题，其中之一就是雨水处理。
由于城市化的快速推进，大量的水泥路面和高楼大厦使得雨水无法迅速渗透入土壤，导致水资源的浪费和城市内涝等问题的产生。
因此，制定一套科学有效的雨水处理方案至关重要。
本文将提出一种名为“100立方雨水处理方案”的解决方案，以期为城市雨水处理问题提供新的思路和方法。
首先，我们需要明确100立方雨水处理方案的目标。
该方案的主要目标是通过收集、储存和利用雨水，减轻城市内涝问题，并提供可再生的水资源。
通过合理规划和设计，我们可以最大程度地利用雨水，减少对地下水和自来水的依赖，实现水资源的可持续利用。
在实施100立方雨水处理方案之前，我们需要进行详细的调研和规划。
首先，我们需要确定城市中适合收集雨水的区域，例如屋顶、道路和公园等。
然后，根据不同区域的雨水收集潜力和需求量，制定相应的收集设施和储存容量。
同时，我们还需要考虑雨水的处理方式，如过滤、净化和消毒等，以确保收集到的雨水符合安全卫生标准。
一旦规划和设计完成，我们可以开始实施100立方雨水处理方案。
首先，我们需要建设雨水收集设施，包括雨水收集管道、储水罐和过滤系统等。
这些设施可以将雨水从屋顶和道路等区域收集起来，并通过过滤系统进行初步处理。
然后，收集到的雨水将被存储在储水罐中，以备后续使用。
在雨水处理方面，我们可以采用多种方法。
首先，通过物理过滤和化学处理，我们可以去除雨水中的悬浮物和污染物，提高水质。
其次，利用生物处理技术，如湿地植物和微生物，可以进一步净化雨水，去除有机物和重金属等有害物质。
最后，通过紫外线消毒等手段，我们可以确保雨水的安全性，防止细菌和病毒的传播。
一旦雨水处理完成，我们可以将处理后的雨水用于不同的用途。
首先，可以将雨水用于灌溉和植物浇水，减少自来水的使用量。
其次，可以将雨水用于冲洗马路和清洁公共区域，提高城市环境卫生。
此外，雨水还可以用于冷却和供暖系统，减少能源消耗。
雨水回收利用方案一、方案背景随着人口的增加和工业的发展，水资源的供需矛盾日益尖锐。
为了解决水资源短缺问题，许多地区开始关注和开展雨水回收利用工作。
雨水回收利用不仅可以缓解城市的水资源压力，还可以降低地表径流对环境的负面影响。
二、方案概述本方案旨在设计和实施雨水回收利用系统，将雨水收集、处理和利用起来，以满足城市的非饮用水需求。
1. 雨水收集系统设计在城市的屋顶、道路和公共场所设置雨水收集设施，如雨水箅子、雨水桶和雨水储存池。
通过收集设施，将雨水引导进入储存池，以便后续处理和利用。
2. 雨水处理系统设计设立雨水处理设备，对收集到的雨水进行预处理和后续处理。
预处理包括过滤、沉淀和初级消毒等步骤，以去除大颗粒杂质和微生物。
后续处理包括高级过滤、消毒和水质调节等步骤，以提高水质。
3. 雨水利用系统设计将处理后的雨水用于城市的非饮用用水，如冲厕、灌溉和洗涤等。
利用合适的管道、泵站和设备，将雨水送至需要用水的地点，实现雨水的合理利用。
三、方案优势本方案的实施将带来以下优势：1. 节约水资源通过回收利用雨水，可以减少对地下水和自来水的依赖，有效节约水资源。
特别是在干旱地区，雨水回收利用可以成为重要的补充水源。
2. 减少径流污染城市的大量地表径流会带走许多污染物，对水体和环境造成负面影响。
雨水回收利用可以减少径流的产生，从而减少污染物的输入，保护水环境。
3. 降低洪涝风险城市建设过程中，大量地表被铺开，导致雨水难以渗透，增加了洪涝的风险。
雨水回收利用系统能够分散雨水并加以利用，减少地表径流，从而降低洪涝的风险。
4. 提升城市可持续性雨水回收利用是一种可持续的水资源管理方法，能够提升城市的可持续性。
通过减少用水的需求和减少对污水处理厂的压力，能够改善城市的水环境和生活质量。
四、方案实施为了实施雨水回收利用方案，需要进行以下步骤：1. 进行可行性研究在具体地区进行可行性研究，包括水资源状况、降雨情况、城市布局和社会经济条件等方面的调研，确定雨水回收利用的可行性。
100立方雨水处理方案【100立方雨水处理方案】一、背景介绍：雨水处理是一种重要的环保措施，旨在将雨水进行收集、储存和处理，以减少城市排水系统的负荷，降低洪涝风险，并为可持续发展提供水资源。
本文旨在提供一个100立方雨水处理方案，以满足特定需求。
二、需求分析：1. 需要处理100立方米的雨水，确保其达到国家相关环保标准。
2. 需要考虑雨水的收集、储存和处理过程。
3. 需要保证处理方案的可持续性和经济性。
三、方案设计：1. 雨水收集：a. 设立合适的雨水收集系统，包括屋顶排水、道路排水等。
b. 安装雨水收集设备，如雨水桶、雨水井等，确保雨水能够顺利收集。
2. 雨水储存：a. 设计合适的雨水储存设施，如地下储水池、水塔等。
b. 考虑储水设施的容量和结构，确保能够储存100立方米的雨水。
3. 雨水处理：a. 初级处理：通过滤网、沉淀池等设备去除雨水中的大颗粒杂质和悬浮物。
b. 中级处理：采用生物滤池、人工湿地等设备去除雨水中的有机物和微生物。
c. 高级处理：使用活性炭吸附、紫外线消毒等设备去除雨水中的重金属和细菌。
d. 余氯消除：采用二次沉淀、过滤等设备去除处理过程中添加的余氯。
4. 处理后的雨水利用：a. 储存：将处理后的雨水储存至储水设施中，以备后续使用。
b. 循环利用：将储存的雨水用于冲洗马桶、灌溉植物等非饮用水需求。
c. 其他利用方式：根据实际需求，将雨水用于工业生产、消防用水等领域。
四、实施方案：1. 选择合适的供应商：根据需求，选择专业的雨水处理设备供应商，确保设备质量和售后服务。
2. 设计施工方案：与供应商合作，制定施工方案，确保设备的正确安装和调试。
3. 运行维护：建立定期检查和维护制度，保证雨水处理设备的正常运行。
4. 监测评估：定期对处理后的雨水进行监测和评估，确保其符合环保标准。
五、预期效果：1. 实现100立方米雨水的高效处理，确保处理后的雨水达到国家相关环保标准。
2. 减轻城市排水系统的负荷，降低洪涝风险，提高城市抗灾能力。
立方雨水处理方案第一部分：搜集和储存雨水1.1雨水收集系统设计为了搜集和储存雨水，我们可以考虑以下几个方面的设计：a)屋面搜集：将屋顶设计成斜坡形状，以便雨水能够顺利流入收集系统。
屋面材料可以选择不易渗漏的材质，如金属或陶瓷瓦片。
b)集水设备：在屋顶的下方设置雨水收集设备，如雨水槽或凹槽，以便集中收集雨水。
c)过滤系统：在收集设备的入口处设置过滤系统，以去除雨水中的杂质和污染物。
过滤系统可以包括滤网、沉淀池和活性炭滤芯等。
d)预处理装置：在雨水储存系统之前设置预处理装置，如沉淀池和油水分离器，以去除悬浮物和油脂等污染物。
1.2雨水储存系统设计为了储存雨水，我们可以采取以下几个步骤：a)储存设备选择：选择适用于储存大量雨水的容器，如地下储水坑或储水罐。
这些容器应该具有耐用性、抗渗漏性和防腐性。
b)储存容量计算：根据实际需要计算储水容量。
可以考虑的因素包括雨水收集面积、降雨量、使用需求等。
c)过流设备：安装过流设备，以防止储存设备过载或溢出。
过流设备可以是溢流管、溢流口或调节阀等。
第二部分：雨水处理和利用2.1雨水处理工艺选择为了将雨水转化为可利用的水源，我们可以考虑以下几种处理工艺：a)机械过滤：通过滤网和沉淀池等设备，去除雨水中的颗粒物和悬浮物。
b)生物过滤：通过生物过滤器或湿地植物，去除雨水中的氮、磷等营养物质。
c)活性炭吸附：使用活性炭滤芯或吸附装置，去除雨水中的有机物和污染物。
d)紫外线消毒：使用紫外线灯或紫外线消毒器，杀灭雨水中的细菌和病毒。
2.2雨水利用方案设计为了最大限度地利用雨水，我们可以考虑以下几个方面的设计：a)家庭用水：将雨水与自来水或井水混合使用，用于冲厕、洗衣和浇花等家庭用水。
b)农业用水：将雨水用于灌溉农作物，减少对地下水和化肥的依赖。
c)工业用水：将雨水用于工业生产过程中的冷却、清洗和消毒等用途。
d)城市景观用水：将雨水用于公园、花坛和游泳池等城市景观中的水体。
第三部分：维护和管理3.1定期检查和清洁为了保持雨水处理系统的正常运行，应定期对其进行检查和清洁。
雨水蓄水池设计篇一：雨水收集2014 技术要求】雨水回收系统的说明一.概况1 新建雨水池位于isg 工厂东南侧，现有树木位置。
配提升泵,用于雨水利用。
配排污泵,用于污物排弃.原100 立方米水池现800 立方米水池2 雨水首先进原有雨水回用水池（100 立方米），再进800 立方米水池，满后沿现有积水坑沿沟渠排走。
项目区域内的雨水经过管网汇总至y56---y57 管网后，在雨水进入提升泵坑之前，由初期雨水分流井把雨水引入雨水调蓄池（800m3 ），调蓄池水满以后，雨水溢流到提升泵坑，由提升泵提升至排水明沟排出。
具体流程如下3 收集雨水接绿化中水管网，浇水使用。
4 原植物恢复，不影响工厂绿化,植被。
二.方案（一）.雨水处理回用系统1. 雨水处理回用工艺流程雨水收集利用系统流程（含原设备）雨水经雨水收集管网汇集至南侧排水管,雨水进入原100 立方蓄水池以及新建的800 立方（地埋式水池尺寸为23m*17.8m*2.4m, 地埋深度约 2.8 米）蓄水池,当两雨水蓄水池满水时，多余的雨水量进行弃流。
蓄水池中的雨水按照用水需求、经雨水处理站之后，蓄水池回用泵管道接现有中水浇灌管网,以及预留阀门,以供回用,蓄水池污水水泵管道接现排水沟渠,以便排污。
三.雨水处理回用系统由雨水分流井,蓄水池,水泵设备,配套管路组成. 在水池前端设置初雨分流井，经弃流后,雨水进入雨水收集水池，后经水泵提升后送入厂区绿化系统和景观水体，作为绿化和景观的补充水源。
弃流雨水排入污水管道或下游雨水管道。
雨水初期弃流,采用溢流堰式初期雨水分流井, 雨水初期弃流井穿墙预埋管使用刚性防水套管。
初雨分流井为现浇混凝土井，做法参见《国家建筑标准设计图集》02s515 第33 页标准图。
800 立方蓄水池, 用于收集雨水的储存装置，采用成品组合装配式pp方块，聚丙烯塑料模块相组合，形成一个地下水池，包裹防渗不透水的土工布，作成贮水型水池。
水池上方恢复为绿地，回植树木等, 雨水储水池：采用pp 模块组合水池，每块单体尺寸为800*400*440 （h），承压≥0.22n/mm2，层间采用共用板的形式进行连接，列间采用连接卡,进行连接。
100m3雨水处理工程技术方案2017年5月目录一、工程概述 (1)二、依据和标准 (1)三、设计原则 (2)四、设计参数 (2)五、设计工艺 (3)六、技术规范 (9)七、运行估算 (12)八、电气控制 (13)九、质量保证 (14)十、服务承诺 (14)十一、环保节能 (15)一、工程概述本工程为某地区雨水一体化收集处理工程，为满足用户要求，(业主要求:雨水设备总容积不小于100m3,清水池容积不小于30m3，雨水收集采用PP蓄水模块，设备为全地下式，控制柜放在地面。
)设备达到一体化自动控制标准，并且造型美观，占地节省，提高对水资源的利用率，达到节能环保的目的。
某市全年温暖湿润。
热量条件好，年平均气温15.7℃夏季最热月平均气温28.3℃。
年平均无霜期240多天，生长期可达250天左右，积温5418℃，日照较足，7-8月日照时数最多。
农作物一年可2-3熟。
降水丰沛，全年有雨，年平均雨日136.6天，年平均降水量1177毫米，春夏雨水集中。
地面水、地下水丰富。
=166 L/(s·hm2),q5=362 L/(s·hm2)某暴雨强度为q20二、依据和标准三、设计原则◆认真贯彻执行国家关于环境保护的方针政策，严格遵守国家有关法规、规范和标准。
◆选用先进可靠的技术工艺，在去除效率高的前提下，确保系统的安全、稳定性能，并减少系统运行费用。
◆选用成本低的滤材及耗材，来源广泛，避免及减少二次污染产生。
◆系统运行稳定，满足稳定运行要求。
◆充分结合厂方现有的客观条件，因地制宜，制定具有针对性的技术方案。
◆系统平面布置要求紧凑、合理、美观，实现功能分区，方便运行管理。
◆处理系统具有应付紧急停机的有效措施。
◆处理系统便于日常检查和正常维修、养护及进行年修。
四、设计参数设计年均降雨厚度：1000mm汇水面积：由于业主没有提供，参考相似工程情况。
设计暴雨强度：180L/(s·hm2)按照《建筑与小区雨水利用工程技术规范》（GB 50400-2006）要求，存储回用规模：雨水存储设施的有效储水容积不宜小于集水面重现期1～2年的日雨水设计径流总量，扣除设计初期弃流流量。
雨水日径流总量为：W=10ψc·h·F (汇水面积按1hm2计算，设计日回收的雨水量为50m3)雨水回用于绿化的浇灌用水定额按 3.0L/(m²·d)计算；车库地面冲洗的用水定额按冲洗2.0～3.0L/(m²·d)计算。
未预见水量取最高日用水量的10％计算。
绿化浇灌和车库冲洗用水使用时间均按8h计。
根据《建筑与小区雨水利用工程技术规范》（GB 50400-2006），雨水蓄水池的有效容积不小于下垫面降雨的24小时雨水径流，同时匹配的用水管网需要达到一定的用水量规模，雨水储水容积应按照实际回用日用水量的3-5天来计算。
按照上述计算，设计雨水回收处理总容积＞100m³。
本工程雨水处理按照3 m3/h，按照5天的回用水量。
设计水量：3m3/h。
设计进水水质：由于业主没有提供，参考草地、屋面雨水水质经验值水质。
设计出水水质：参考冲厕，拖地水质。
五、设计工艺工艺流程图：工艺阐述：雨水首先通过屋顶、地面、草坪等收集排入雨水收集井，然后自流进入雨水处理系统。
雨水首先进入雨水弃流装置，雨水弃流装置叫雨水初期弃流装置，主要应用在雨水处理系统前段。
初期降雨时，前2～5min的雨水一般污染严重，流量也比较小。
在流经初期弃流装置时，因重力的作用，雨水将首先通过低位敞口的排水污管排放掉。
在雨量增大后，作用在挡板上的压力增大，位于排污管上端的浮球在水流压力的作用下将排污管关闭，桶中液位升高，雨水通过水平的过滤网进行过滤后流向出水口，进行收集。
雨停后，随装置中存储的雨水的减少，浮球在弹簧弹力的作用下自动复位。
在雨水收集利用系统中，雨水弃流的好坏，直接关系到一次雨水收集的成效。
假如雨水初期弃流做的不好，让杂质流入后续设备，不仅会加大过滤器的工作强度，造成过滤器堵塞，而且长时间以后，杂质沉积在池底，给后期的清理工作带来非常大的麻烦，致使整个系统瘫痪。
雨水通过弃流装置进入自动排污装置。
雨水自动排污器利用雨水重力流动的特点，将雨水中的垃圾物和水自动分离开来，从而得到更加干净的雨水。
雨水经过装置内部的弯头改变流向，沿垂直方向流动，遇到伞状分流构造，从而使雨水沿伞关边缘流动，接触垂直放置的过滤网，雨水经过过滤网过滤后流向清水室，垃圾沿网面落向垃圾接收口，这样雨水得到过滤，垃圾得到分流和自动排放。
雨水经过自动排污装置进入雨水调节池。
调节池收集预处理过的雨水，进行水量水质调节，为后续处理做好准备。
同时调节池可以作为雨水处理的第一道防线，起到水量缓冲的作用，防止水量、水质突变对后续设备产生冲击，影响后续设备的正常运行。
应业主要求，雨水蓄水池采用PP模块化结构。
雨水收集模块是一种PP塑料，可埋于地下,用以收集雨水。
雨水收集模块是雨水收集利用系统中的一部分，若干个雨水收集模块单元组合起来，形成一个地下贮水池。
在水池周围根据工程需要包裹防渗HDPE土工膜或透水无纺土工布，组成贮水池、渗透池、调洪池不同类型。
pp雨水模块由于材料是聚丙烯塑料注塑而成，相较于传统混凝土和箱体水池的抗浮能力较差，施工要求相对高，同时塑料材质的承重力差，所以为了防止后期运行中出现坍塌现象，要求模块承载能力不小于35T/m2。
埋地的雨水模块工作原理上是直接收集地面渗水，适用于大型工业园区、厂房区域或雨水管网不健全的地区。
由于直接收集地面渗水，雨水水质较差，同时由于模块是开放式结构，后续运行中往往聚集大量杂质，加上厌氧环境，水质往往出现发黑情况，增加后续雨水处理的难度。
雨水PP模块是近年来发展迅猛的雨水收集设备，在国家推行海绵城市的政策下，北上广大城市雨水收集应用较广，但是应用实践时间较短，由于其本身的结构和材质局限，已经有弊端出现端倪，相信随着材质与结构的改进工程应用的可靠性会得到保障。
雨水经过调节池进入一体化雨水集中处理装置，采用新型悬浮填料对雨水中的污染物进行吸附、分解。
同时沉淀单元对难吸附污染物进行物理沉淀。
处理后的雨水通过清水池收集，提升至后续处理单元进行深度处理。
雨水一体化处理装置具有智能控制系统，针对雨量不同开启不同的工作模式。
连续降雨的时候，设备开启最大处理能力状态，同时对无法消化处理的雨水直接外排至排水管道。
如果缺少降雨，设备开启自动补水功能，满足设备运行的需要。
设备中存水长时间不用时，开启休眠功能，设备定期将内部的雨水循环处理，防止水质变坏。
雨水经一体化处理设备后进入消毒设备。
主流的消毒有紫外线消毒：紫外线是一种肉眼看不见的光波，存在于光谱紫射线端的外侧，故称紫外线。
紫外线系来自太阳辐射电磁波之一。
紫外线波长253.7nm具有4.9eV的单位能量。
当紫外线照射到微生物时，便发生能量的传递和积累，积累结果造成微生物的灭活，从而达到消毒的目的。
当细菌、病毒吸收超过3600~65000uW/(c·m2)剂量时，对细菌、病毒的去氧核醣核酸(DNA)及核醣核酸(RNA)具有强大破坏力，能使细菌、病毒丧失生存力及繁殖力进而消灭细菌、病毒，达到消毒灭菌成效。
紫外线一方面可使核酸突变、阻碍其复制、转录封锁及蛋白质的合成;另一方面，产生自由基可引起光电离，从而导致细胞的死亡。
紫外线杀菌设备杀菌原理是利用紫外线灯管辐照强度，即紫外线杀菌灯所发出之辐照强度，与被照消毒物的距离成反比。
当辐照强度一定时，被照消毒物停留时间愈久，离杀菌灯管愈近，其杀菌效果愈好，反之愈差。
针对雨水水量的变化性，可配合臭氧消毒一起使用，加强应对水量突变情况下，对水质彻底杀菌消毒。
臭氧消毒二氧化氯消毒方式：二氧化氯消毒的特点是只起氧化作用, 不起氯化作用, 因而一般不会产生致癌物质。
二氧化氯的消毒效果与氯气相当, 但当污水中NH3 N 浓度较高时, 耗氯量会大幅度增加, 但二氧化氯由于不与NH3 反应, 因而其投加量并不增加。
另外, 二氧化氯消毒还不受pH 的干扰。
二氧化氯不稳定且具有爆炸性, 因而必须在现场制造, 立即使用。
制备含氯低的二氧化氯较复杂, 且原料 ( NaClO2 ) 的价格较其他消毒方法高, 故限制了该方法的广泛采用。
所以国内目前只是在一些中小型的污水处理工程中采用了二氧化氯消毒工艺。
故本工艺采用二氧化氯消毒工艺。
雨水经过二氧化氯消毒后进入石英砂过滤器。
石英砂过滤器是一种过滤器滤料采用石英砂作为填料。
有利于去除水中的杂质。
其还有过滤阻力小，比表面积大，耐酸碱性强，抗污染性好等优点，石英砂过滤器的独特优点还在于通过优化滤料和过滤器的设计，实现了过滤器的自适应运行，滤料对原水浓度、操作条件、预处置工艺等具有很强的自适应性，即在过滤时滤床自动形成上疏下密状态，有利于在各种运行条件下保证出水水质，反洗时滤料充分散开，清洗效果好。
砂过滤器可有效去除雨水中的悬浮物，并对水中的胶体、铁、有机物、农药、锰、细菌、病毒等污染物有明显的去除作用。
并具有过滤速度快、过滤精度高、截污容量大等优点。
雨水经过石英砂过滤器后进入后续活性炭过滤器。
活性炭过滤器，一种罐体的过滤器械，外壳一般为不锈钢或者玻璃钢，内部填充活性炭，用来过滤水中的游离物、微生物、部分重金属离子，并能有效降低水的色度。
活性炭的吸附原理是：在其颗粒表面形成一层平衡的表面浓度，再把有机物质杂质吸附到活性炭颗粒内，使用初期的吸附效果很高。
但时间一长，活性炭的吸附能力会不同程度地减弱，吸附效果也随之下降。
如果水族箱中水质混浊，水中有机物含量高，活性炭很快就会丧失过滤功能。
所以，活性炭应定期清洗或更换。
活性炭颗粒的大小对吸附能力也有影响。
一般来说，活性炭颗粒越小，过滤面积就越大。
所以，粉末状的活性炭总面积最大，吸附效果最佳，但粉末状的活性炭很容易随水流入水族箱中，难以控制，很少采用。
颗粒状的活性炭因颗粒成形不易流动，水中有机物等杂质在活性炭过滤层中也不易阻塞，其吸附能力强，携带更换方便。
活性炭的吸附能力和与水接触的时间成正比，接触时间越长，过滤后的水质越佳。
注意：过滤的水应缓慢地流出过滤层。
新的活性炭在第一次使用前应洗涤洁净，否则有墨黑色水流出。
活性炭在装入过滤器前，应在底部和顶部加铺2～3厘米厚的海绵，作用是阻止藻类等大颗粒杂质渗透进去，活性炭使用6～12个月后，如果过滤效果下降就应调换新的活性炭，海绵层也要定期更换。
影响活性炭吸附的主要因素①活性炭吸附剂的性质其表面积越大，吸附能力就越强；活性炭是非极性分子，易于吸附非极性或极性很低的吸附质；活性炭吸附剂颗粒的大小，细孔的构造和分布情况以及表面化学性质等对吸附也有很大的影响。
②吸附质的性质取决于其溶解度、表面自由能、极性、吸附质分子的大小和不饱和度、附质的浓度等③废水PH值活性炭一般在酸性溶液中比在碱性溶液中有较高的吸附率。
