稳压芯片7812参数

7812cv参数一、简介7812CV是一种常用的线性稳压IC（Integrated Circuit）芯片，常用于电子设备中对电压进行稳定和调节的应用。

本文将介绍7812CV的主要参数和技术特性，以及在实际应用中的注意事项。

二、参数说明1. 工作电压范围（Input Voltage Range）：7812CV可工作的电压范围一般为14V至35V，超过此范围可能导致芯片损坏。

2. 输出电压（Output Voltage）：7812CV的输出电压为固定的+12V，它是通过内部稳压电路来保证输出电压的稳定性。

3. 输出电流（Output Current）：7812CV能提供的最大输出电流一般为1A，如果应用中需要较大的输出电流，可以考虑使用额外的缓冲电路或其他增强型稳压芯片。

4. 备加输入电压（Dropout Voltage）：7812CV的备加输入电压是指芯片内部需要的最小输入电压，一般为2V。

在实际应用中，应保证输入电压高于此值，以确保芯片正常工作。

5. 温度范围（Operating Temperature Range）：7812CV一般可以在0℃至70℃的温度范围内正常工作，超出此范围可能导致芯片性能下降，甚至损坏。

6. 封装形式（Package Type）：7812CV有不同的封装形式可供选择，如TO-220、TO-263等。

在实际应用中可以根据需要选择合适的封装形式。

三、应用注意事项1. 输入和输出电容（Input and Output Capacitors）：为了提高稳压芯片的稳定性和抗干扰能力，在应用中应加入适当的输入和输出电容。

输入电容一般选择10μF以上，输出电容一般选择1μF以上。

2. 散热（Heat Dissipation）：由于7812CV在工作过程中会产生一定功耗，散热是非常重要的。

应在芯片上安装散热片，并确保散热片和芯片之间有良好的接触，以提高散热效果。

3. 外部电流限制器（External Current Limiter）：如果应用中需要对输出电流进行限制，可以考虑使用外部电流限制器。

LM7912中文资料(引脚图,电气特性参数,应用电路)
负12V,1A三端稳压器LM7912中文资料(引脚图,电气特性参数,应用电路) LM7912引脚图及外形图:

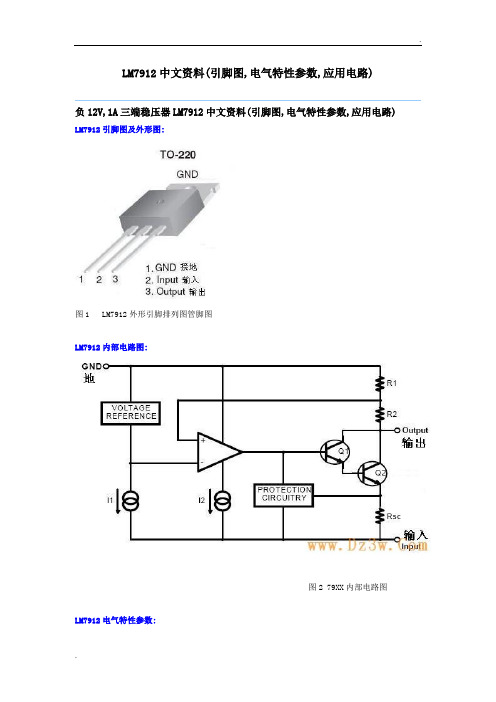

图1 LM7912外形引脚排列图管脚图
LM7912内部电路图:
图2 79XX内部电路图
LM7912电气特性参数:
Electrical Characteristics 电气特性(MC7912)
(VI = -18V, IO = 500mA, 0℃ ≤TJ ≤ +125℃, CI =μF, CO =1μF, unless otherwise specif ied.)
Parameter 参数Symbol 符号Value 数值单位
(for VO =5V to 18V)VI 35 V Input Voltage输入电压
(for VO =24V)VI 40 V
5 ℃/ Thermal Resistance Junction-Cases 热阻(结到壳) (TO-220)
RθJC
W
65 ℃/ Thermal Resistance Junction-Air热阻(结到空气) (TO-220)
RθJA
W Operating Temperature Range工作温度范围TOPR 0 ~ +125 ℃Storage Temperature Range储存温度范围TSTG -65 ~ +150 ℃
图3 输出电压图4 负载调节率曲线图
图5 电压差曲线图图6 静态电流曲线图
图7 短路电流曲线图
LM7912应用电路:
图8 LM7912典型应用电路
图9 与78XX系列三端稳压构成的正负对称输出电压应用电路。

W7812为三端固定正12V输入的集成稳压器,7812引脚图如下图所示.7812主要参数有：输出直流电压 U0＝＋12V，输出电流 L:0.1A，M:0.5A，电压调整率 10mV/V，输出电阻 R0＝0.15Ω，输入电压UI的范围15～17V 。

因为一般UI 要比 U大3～5V ，才能保证集成稳压器工作在线性区。

图1 三端稳压器7812引脚图及外形图图2 是用三端式稳压器W7812构成的单电源电压输出串联型稳压电源的实验电路图。

其中整流部分采用了由四个二极管组成的桥式整流器成品(也叫整流堆,型号为2W06),当然也可以自已用四个速流二极管(如,IN4001)组成。

滤波电容C1、C2一般选取几百～几千微法。

当稳压器距离整流滤波电路比较远时，在输入端必须接入电容器C3（数值为0.33μF ），以抵消线路的电感效应，防止产生自激振荡。

输出端电容C4(0.1μF)用以滤除输出端的高频信号，改善电路的暂态响应。

由7812构成的串联型稳压电源负12V,1A三端稳压器LM7912中文资料(引脚图,电气特性参数,应用电路)LM7912引脚图及外形图:图1 LM7912外形引脚排列图管脚图LM7912内部电路图:图2 79XX内部电路图LM7912电气特性参数:Electrical Characteristics 电气特性(MC7912)三端稳压集成电路极限参数：图3 输出电压图4 负载调节率曲线图图5 电压差曲线图图6 静态电流曲线图图7 短路电流曲线图LM7912应用电路:图8 LM7912典型应用电路图9 与78XX系列三端稳压构成的正负对称输出电压应用电路图12正负12V稳压电源_电路图7812/7912正负12V稳压电源_电路图7812和7912三端稳压器是电子设备中常用的线性稳压集成电路，最大输出电流1.5A （需加散热器）。

下面是用这两种稳压IC制作的正负稳压电源典型电路，供大家参考。

初学者特别应注意7812正电源稳压IC与7912负电源稳压IC的引脚功能是不一样的，有关详细说明见：三端稳压器7912引脚功能,电路接法7812/7912正负12V稳压电源从电路中可以看到，7812/7912的输入输出端都接有电容，而且是一大一小，大容量电容是低频滤波作用，小容量电容是高频滤波用。

12V 30A 7812扩流稳压电源-大电流电源这个电路使用变压器，整流二极管必须是非常高的峰值正向电流，典型100A以上。

7812芯片将只通过1安培或更少电流，其余通过外接的晶体管流过。

由于电路设计处理高达30安培负载能力，那么6个TIP2955并联可以满足这一需求。

每个功率晶体管功耗是总负荷的六分之一，但必须充足的散热能力需要。

最大负载电流会产生最大的功耗，因此非常大的散热器是必需的。

的。

lm317扩流电路图-30V 5A稳压电源电路图-LM317三极管这是LM317与三极管2SA1186构成的扩流稳压电源，输出电压2-30V连续可调，负载电流可达5A，如果再多并联几只2SA1186，输出电流可达更高，前提是必需有足够大的散热片或风扇。

R21是NTC热敏电阻，阻值18K。

M1 风扇电机RLY1 12V继电器电流10A有兴趣的朋友分析一下这个电路图的工作原理点击图片查看大图纸μA723集成电路扩流稳压电源-0.7-30V 10A大电流-2A-整流稳压专用集成电路–μA723 参数下图是μA723的方块图，整个IC的组成包括：(A)参考电压输出，第六脚输出7.15V。

(B)由运算放大器组成的误差放大器。

(C) Q14，Q15组成的串联达林顿晶体管。

(D)用作限流的Q16晶体管。

(E)输入电压范围： 9.5V ~ 40V。

(F)输出电压范围： 2V ~ 37V。

(G)参考电压输出：7.15V。

(H)最大输出电流：150 mA。

(I)输出电阻：0.1W。

(J)温度系数：0.003%/oC。

(K) %V.R. = 0.03% (50mA)。

图1 引脚图图2 uA723内部框图图3图4图4是2--30V 2A经过三极管扩流的稳压电源图3是它的整流部分图6是0.7--30V 10A经过数只三极管扩流的稳压电源图5是它的整流部分图5S2a 是选择输出开关 0.7 ~ 6V或3 ~ 30V用多只7812系列三端稳压器扩流的方法-用多只7812系列三端稳压器扩流的方法输出大电流的稳压器设计是一个重要而困难的任务。

常用稳压芯片参数介绍线性稳压器件(输入输出电流相等,压降3V以上)型号稳压(V) 最大输出电流可替代型号79L05 -5V 100mA79L06 -6V 100mA79L08 -8V 100mALM7805 5V 1A L7805,LM340T5LM7806 6V 1A L7806LM7808 8V 1A L7808LM7809 9V 1A L7809LM7812 12V 1A L7812,LM340T12LM7815 15V 1A L7815,LM340T15LM7818 18V 1A L7815LM7824 24V 1A L7824LM7905 -5V 1A L7905LM7906 -6V 1A L7906,KA7906LM7908 -8V 1A L7908LM7909 -9V 1A L7909LM7912 -12V 1A L7912LM7915 -15V 1A L7915LM7918 -18V 1A L7918LM7924 -24V 1A L792478L05 5V 100mA78L06 6V 100mA78L08 8V 100ma78L09 9V 100ma78L12 12V 100ma78L15 15V 100ma78L18 18V 100ma78L24 24V 100ma开关稳压器件(电压转换效率高)型号说明最大输出电流LM1575T-3.3 3.3V简易开关电源稳压器1ALM1575T-5.0 5V简易开关电源稳压器1ALM1575T-12 12V简易开关电源稳压器1ALM1575T-15 15V简易开关电源稳压器1ALM1575T-ADJ (可调1.23V~37V) 1ALM1575HVT-3.3 3.3V简易开关电源稳压器1ALM1575HVT-5.0 5V简易开关电源稳压器1ALM1575HVT-12 12V简易开关电源稳压器1ALM1575HVT-15 15V简易开关电源稳压器1ALM1575HVT-ADJ (可调1.23V~37V) 1ALM2575T-3.3 3.3V简易开关电源稳压器1ALM2575T-5.0 5V简易开关电源稳压器1ALM2575T-12 12V简易开关电源稳压器1ALM2575T-15 15V简易开关电源稳压器1ALM2575T-ADJ (可调1.23V~ 37V) 1ALM2575HVT-3.3 3.3V简易开关电源稳压器1ALM2575HVT-5.0 5V简易开关电源稳压器1ALM2575HVT-12 12V简易开关电源稳压器1ALM2575HVT-15 15V简易开关电源稳压器1ALM2575HVT-ADJ 简易开关电源稳压器(可调1.23V~37V) 1ALM2576T-3.3 3.3V简易开关电源稳压器3ALM2576T-5.0 5.0V简易开关电源稳压器3ALM2576T-12 12V简易开关电源稳压器3ALM2576T-15 15V简易开关电源稳压器3ALM2576T-ADJ 简易开关电源稳压器(可调1.23V~37V) 3A LM2576HVT-3.3 3.3V简易开关电源稳压器3ALM2576HVT-5.0 5.0V简易开关电源稳压器3ALM2576HVT-12 12V简易开关电源稳压器3ALM2576HVT-15 15V简易开关电源稳压器3ALM2576HVT-ADJ 简易开关电源稳压器(可调1.23V~37V) 3A。

lm7812稳压电路图lm7812简介lm7812是指三端稳压集成电路IC芯片元器件，适用于各种电源稳压电路，输出稳定性好、使用方便、输出过流、过热自动保护。

常见的三端稳压集成电路有正电压输出的lm78&TImes;&TImes;系列和负电压输出的lm79&TImes;&TImes;系列。

lm7812详细参数lm7812输入电压范围LM7812这样的三端稳压器都有一个所谓“压损”的问题，也就是稳压时所导致的输入电压与输出电压的落差值（稳压损耗），一般的压损是2.5V，如果要想得到12V稳压值，必须使输入电压高于12+压损，至少得有14.5V以上才行，输入电压范围是14.5-35V。

低于12V的不能用7812达到12V，其他的78XX系列也有这个压损问题。

LM7812数控直流稳压电源电路该数控百流稳压电源电路由+l2V稳压电路、电压控制/显示电路和稳压输出电路组成，+l2V稳压电路山电源变压器T、整流桥堆uR、滤波电容器Cl、c2、c6、c7和三端稳压集成电路ICl组成。

压控制/显示电路由控制按钮Sl、复位按钮S2、电阻器RO-Rll、电位器RP、电容器C3-C5、施密特触发器集成电路IC2、十迸制计数/脉冲分配器集成电路IC3、电子开关集成电路IC4、1C5和发光二极管VLl-VL8组成。

稳压输出电路由三端可调稳压集成电路IC6、电阻器Rl2和电容器C6-C9组成。

接通SO，交流220V电压经T降压、UR整流及C6、C7滤波后，一路作为lC6的输人电压;另一路经ICl稳压为+l2V，作为IC2-IC5的工作电源。

lC3通电复位后，其YO端输出高电平（YI-Y8端输出低电平），使IC4内部的电子开关SOl接通，使R4接人稳压电路，此时的输出电压为+3V，同时VLl点亮。

按动一下S1后，由IC2和外围阻容元件组成的振荡器产生的脉冲信号经S1加至IC3的14脚（CP端），作为IC3的计数脉冲，IC3的Yl端输拙高电平（YO端变为低电平），S02接通，R5接人稳压电路中，此时的输出电压为+4·5V，同时VL1点亮。

7812中文资料三端稳压集成电路使用时要求输入电压比输出电压值至少大 2V 以上，即丨U1 | - | U2 | >=2V,但也不宜过大。

另外还有自地端流过的静态电流IQ=8mA 。

W7812为三端固定正12V 输入的集成稳压器,7812引脚图如下图所示•7812主要参数有：输出直流电压 U0 = + 12V ,输出电流 L:, M:，电压调整率 10mV/V ，输 出电阻 R0= Q,输入电压UI 的范围15〜17V 。

因为一般UI 要比U0大3〜5V ，才能保证 集成稳压器工作在线性区。

图1三端稳压器7812引脚图及外形图图2是用三端式稳压器 W7812构成的单电源电压输出串联型稳压电源的实验电路图。

其中整流部分采用了由四个二极管组成的桥式整流器成品（也叫整流堆，型号为2W06）,当然也可以自已用四个速流二极管（如,IN4001）组成。

滤波电容 C1、C2一般选取几百〜几千微法。

当 稳压器距离整流滤波电路比较远时，在输入端必须接入电容器 C3（数值为 卩F ），以抵消线路的电感效应，防止产生自激振荡。

输出端电容 C4^ F 用以滤除输出端的高频信号，改善电路的暂态响应。

由7812构成的串联型稳压电源 Electrical Characteristics电气特性（MC7812）（LM7812）（参照测试电路 ，0 ° < TJ < 125 C,Parameter 参数Sym bol 符号Conditions 条件MC7812 LM7812单 位最小 典型 最大Output Voltage 输出电 压VOTJ =+25C12Vw IO w PC X 15W VI =1221 O 匸W78X X 1 2 3请问7812的输入输出端连接电容的目的是什么1•滤波，虑除交流噪声是输出电流更平稳；2•提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。
