GSM新站开通流程(V3.0)

基站开通步骤一．前期准备。

1. 接到公司开通通知后，与客户、工程队及随工人员协调。

与客户协商设备到达时间，与工程队协商安装时间车辆安排及会合地点等。

确定基站的具体位置，并提前拿到机房钥匙。

2．基站的站型、具体配置、安装图纸等都要提前了解，做到胸有成竹。

3．准备必要的工具。

4．明确基站开通时间并与bsc沟通。

5．准时到达现场。

二．安装及开通。

1．检查设备到货情况，确认无误并签收。

2．天馈系统安装。

2.1 首先了解现场情况，检查铁塔、机房等有无地网，与图纸是否一致。

移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地组成一个联合接地网。

基站的接地电阻值应小于5Ω，对于年雷暴日小于20天的地区，接地电阻值可小于10Ω。

基站地网由机房地网、铁塔地网和变压器地网组成。

移动通信基站天线应在防雷装置的保护范围内，防雷装置应设置专用雷电流引下线，材料宜采用40mm×4mm的镀锌扁钢。

2.2 协助工程队安装天线。

用指北针测量天线方位角使其符合0度、120度、240度的标准。

确定天线俯仰角符合规范。

各处螺丝都拧紧。

2.3 协助工程队安装馈线。

馈线应符合以下标准：2.3.1 馈线安装标准：馈线的规格、型号应符合施工图设计要求，基站室内外所用馈线应是阻燃的。

馈线路由走向应符合施工图设计要求，馈线不能悬空布放，安装应牢固可靠。

馈线长度应合适，富余的线缆要排列布置整齐。

馈线安装应该整齐美观，无交叉；并保证外观无损坏。

馈线到天线端的小区连接和机柜端的小区连接都正确。

保证无线部件都与馈线正确、可靠、紧固联接，并且馈线接头处内部金属没有外露。

室外馈线接头、天馈线接头都必须经防水密封处理。

保证没有金属废屑和其他非金属物遗留在馈线里。

严禁天线与7/8”或1-5/8”馈线直接相连，应先与1/2”跳线连接，再连接7/8”或1-5/8”馈线。

严禁用天线吊装馈线。

天线端馈线固定时，第一个馈线卡子与馈线接头间的距离应在60cm 以内。

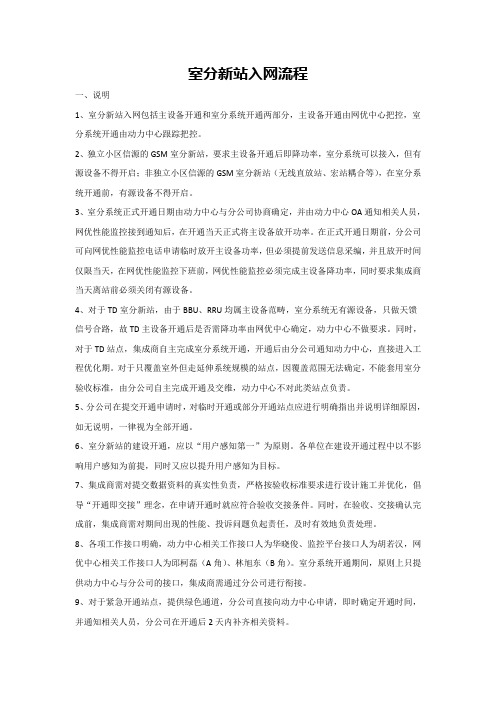

室分新站入网流程一、说明1、室分新站入网包括主设备开通和室分系统开通两部分，主设备开通由网优中心把控，室分系统开通由动力中心跟踪把控。

2、独立小区信源的GSM室分新站，要求主设备开通后即降功率，室分系统可以接入，但有源设备不得开启；非独立小区信源的GSM室分新站（无线直放站、宏站耦合等），在室分系统开通前，有源设备不得开启。

3、室分系统正式开通日期由动力中心与分公司协商确定，并由动力中心OA通知相关人员，网优性能监控接到通知后，在开通当天正式将主设备放开功率。

在正式开通日期前，分公司可向网优性能监控电话申请临时放开主设备功率，但必须提前发送信息采编，并且放开时间仅限当天，在网优性能监控下班前，网优性能监控必须完成主设备降功率，同时要求集成商当天离站前必须关闭有源设备。

4、对于TD室分新站，由于BBU、RRU均属主设备范畴，室分系统无有源设备，只做天馈信号合路，故TD主设备开通后是否需降功率由网优中心确定，动力中心不做要求。

同时，对于TD站点，集成商自主完成室分系统开通，开通后由分公司通知动力中心，直接进入工程优化期。

对于只覆盖室外但走延伸系统规模的站点，因覆盖范围无法确定，不能套用室分验收标准，由分公司自主完成开通及交维，动力中心不对此类站点负责。

5、分公司在提交开通申请时，对临时开通或部分开通站点应进行明确指出并说明详细原因，如无说明，一律视为全部开通。

6、室分新站的建设开通，应以“用户感知第一”为原则。

各单位在建设开通过程中以不影响用户感知为前提，同时又应以提升用户感知为目标。

7、集成商需对提交数据资料的真实性负责，严格按验收标准要求进行设计施工并优化，倡导“开通即交接”理念，在申请开通时就应符合验收交接条件。

同时，在验收、交接确认完成前，集成商需对期间出现的性能、投诉问题负起责任，及时有效地负责处理。

8、各项工作接口明确，动力中心相关工作接口人为华晓俊、监控平台接口人为胡若汉，网优中心相关工作接口人为邱柯磊（A角）、林旭东（B角）。

华为GSM MML方式开站流程宿迁分公司网络公司运维部耿涛2015年1月华为网管升级后使用MML开站比较简单，基本流程是在现网系统中选取与要开基站配置相同或者相近的基站，然后在CME中创建plan区，从plan区中导出现网基站数据，随后更改lac ci btsid cellid 等等参数。

具体的流程如下：首先打开M2000客户端，点击维护-MML，选取准备待开站所在的BSC.然后点击CME，打开创建好的plan区打开plan区后根据站型配置等选好要导出MML数据的基站，点击CME-GSM应用-导出场景脚本。

选择增加-手动选择选择要导出数据的对象确定-下一步之后选择导出数据路径，并点选以基站粒度导出配置文件。

下一步之后就可以导出选取的基站MML数据。

导出数据之后就可以用文本编辑器打开数据并修改。

如果之前选取的基站与要开的基站站型相同配置相同，需要更改的数据为BTSID、BTSNAME、CELLID、CI、NCC和BCC、FREQ1和FREQ、TRXID、BVCI。

如果基站模版是从另外BSC导出的，还要更改LAC、OPC、NSEI。

BTSNAME\CELLNAME\TRXNAME都是直接替换中文名。

BTSID\CELLID\TRXID在一个BSC内唯一，需要挑选现网未使用，BTSID可以用MML命令LST BTS在MML中导出。

查询类型选择ALL（所有基站），输出的结果是按照索引号从小到大排列，选择未使用的即可。

后面的CELLID\TRXID\BVCI选择方法同上。

CELLID: LST GCELLTRXID：LST GTRXBVCI: LST PTPBVCLAC CI直接看规划，NSEI OPC一个BSC一个值，照着填即可。

NCC+BCC=BSIC,BSIC是8进制的就是两位数字直接拆开，如BSIC为45，则NCC为4 BCC为5，如BSIC为10进制就模8取商和余数。

FREQ1在配置小区频点那条命令中，FREQ在给载频绑定频点的命令中。

CME新建基站流程1、同步现网数据第一步：同步Current区数据选中即将操作的网元同步第二步：同步数据到Planned区首先创建一个自己的Planned区，将Current区的数据同步到自己的Planned区打开自己的Planned区同步选中自己将要操作的网元从Current区同步到自己的Planned区，便于自己操作第一步：增加基站，点开操作的BSC，在任意基站上点右键选中“基站拓扑”弹出基站拓扑界面，在这个界面完成基站的创建工作：按照规划数据，选中基站所在的BSC单板，在左边EIUA单板上点右键，选中“增加基站”将基站相应的数据添加上，确定即可。

此时可以增加基站附链和空闲时隙附链：点击基站图标右键，选中“连接管理”增加基站附链增加空闲时隙：在主视图导航树中点击基站右键，选中“修改空闲时隙”输入需要的空闲时隙数：点下一步，确定。

第二步：配置基站单板和单板属性右键点击基站图标，选中“配置物理逻辑单板”，按照设计配置单板和单板属性第三步：增加小区，配置小区属性，配置载波属性，配置PCU数据增加小区：选中基站，点右键，选中“增加小区”弹出如下对话框，将相应数据填上：配置小区属性：选中小区，点右键，选中“配置小区属性”在如下对话框中配置小区属性，包括GPRS等。

配置载波、信道属性：选中小区一个载波，点右键，选中“载频配置快车”在如下对话框中配置载波、信道等在传输视图中选中操作的BSC，并点击开如下：双击Gb,出现如下对话框：双击PTP BVC，增加PTO BVC：点击工具栏中的增加“+”，在右边增加PTP BVC到此基站数据配置完成，导出脚本：右键点击基站图标，选中“导出BTS增加MML”。

基站开通流程及常见问题一、基站开通基本流程：1、确认基站开通条件（设备安装、传输、市电）2、确认申请规划数据、工单申请。

3、确认跳纤路由（以下说明都以此假设路由为例）：A (目标开通站点)---B（中间跳接站点）---C（IPRAN设备所在站点）4、确认C站点IPRAN设备是否有空余光口，若无光口需自带光板。

5、出发前联系需要进入基站的钥匙（县分公司、县铁塔代维公司、电信代维公司、移动代维公司），携带必要的工具（光功、法兰、常用室外机柜钥匙、光模块）6、到达A站点：①检查设备电源接线是否正常、熔丝是否满足设备加电要求；②加电后安排基站厂家督导进行设备升级、数据配置（华为U900设备不需要督导配置数据），同时检查BBU与RRU连接端口、联线是否正确，RRU光模块型号是否正确；BBU上联光模块型号是否正确；③在A站点熔纤柜或分纤箱内找到去B点的光缆熔纤盘或终端盒，布放尾纤至基站设备处；④基站设备数据配置完毕，将上联至B站点的尾纤向基站设备环回，确认基站设备状态正常（BBU传输灯绿），将尾纤正常连接至B站点；7、到达B站点：在熔纤柜内找到至A、C站点的熔纤盘，收光并进行跳纤，做好标签。

8、到达C站点：在熔纤柜或分纤箱内找到对应的熔纤盘进行收光，跳纤至本站的IPRAN设备（IPRAN设备对应端口绿灯亮起），联系机房厂家告知新开A点站名、基站设备类型（3、4G）、IPRAN设备端口，进行数据配置，并最终确认设备状态。

9、联系机房厂家确认A站点基站设备有无告警，并进行测试。

10、以上A、B、C站点实施的先后顺序可根据实际情况合理安排。

二、基站开通常见问题：1、诺西3G、4G设备区分？诺西3G和4G设备BBU的名称为FSMF，从外观上简单区分：3G 设备的BBU上GPS端口未接线缆，4G设备的BBU上接有线缆，另外4G设备的BBU上有扩展板FBBA和FBBC板，而3G设备上没有。

2、诺西3G\4G设备BBU、RRU各模块各端口简介.BBU名称：FSMF（本身有2个接直流电源口，3个连接RRU的光口，外加一个FBBA扩展板，可以增加一个光口，可以使一个基站增加到4个物理光口；）RRU名称:3G(单功放FRGY:一个电源口，一个光口OPT1;三功放FRGT：一个电源口，两个光口OPT1，OPT2);RRU名称:4g(双攻放FHEF：一个电源口，一个光口OPT1；六功放FXED：一个电源口，两个光口OPT1，OPT2）3、华为U900设备BBU、RRU各模块各端口简介.4、IPRAN设备与BBU直连光模块型号？目前使用的较多:SM—10KM（40KM等）---1310---1.25G---C5、RRU与BBU直连光模块型号？目前：3G设备: FOSA SM-SFP -1310-3G-2KM(15KM)4G设备: FOSN SM-SFP-1310-6GB-2KM(15KM)6、IPRAN设备、BBU收光范围？依据光模块类型而定，通常在-3—-20dbm即可。

GSM新开站流程
1、确认待测站点各小区工作正常（无重要告警项目）
2、确认待测站点参数与规划参数的一致性（LAC、CID、主频、副载频、功率等）。

3、确认基站的站型配置（全向站、定向3/3/3等）。

4、确认测试站点地理位置。

5、联系好测试车辆、准备测试工具（参见TEMS测试流程）上现场进行测试。

6、确认被测站点的基本物理配置是否和规划配置一致（主要是检查天线的倾角和方向角是
否和设计的值一致，同时可以再一次确认天线安装完成后的高度、经纬度等属性是否设计要求一致，做到问题早发现早解决。

）
7、空闲模式下检查站点实际参数与规划参数的一致性（LAC、CID、主频、副载频）。

8、进行各小区基站功能验证（语音测试、短信测试、数据下载测试）。

9、进行小区间切换测试（核查邻区配置是否正常）
10、输出单站测试报告。

11、附件为单站验证报告。

E:\1、工作资料\
6、河北承德\联通联通
12、保存新开站测试报告：（测试日期+测试基站名+测试人名）。
