GSM信令基础及呼叫流程

  • 格式：ppt
  • 大小：6.79 MB
  • 文档页数：47

下载文档原格式

  / 47

合集下载

GSM信令详解(完整版)

GSM信令详解(完整版)

BSSAP A
MAP B MSC VLR
MAP D
HLR
AUC
业务请求（CM-SERV-REQ） CM-业务请求（CONN-REQ） CON-CONF(接续确认) CC
处理接入请求（PROC ACCES REQ） 鉴权参数请求 鉴权参数响应
AUT-INFO-REQ AUT-INFO-PROY
鉴权请求 鉴权响应
2、更新位置区 (CKSN，IMSI,LAIO,LAIn)
位置更新
MAP B MAP D VLR
BSSAP A MSC
HLR/AC 来访IMSI 3、鉴权参数请求(IMSI)
4、回送鉴权参数(IMSI,KC,S，R)
鉴权成功后重新分配TMSI,存储 新位置区LAI和CKSN 7、更新位置
5、 6、鉴权响应
鉴权请求，鉴权响应，加密模式命令， 加密模式完成，呼叫建立等几个步骤。 经过这个阶段，主叫用户的身份已经得 到了确认，网络认为主叫用户是一个合 法用户，允许继续处理该呼叫
TCH 指配阶段
取被叫用户路由信息阶段 向HLR请求路由信息；HLR向VLR请求漫游号 码；VLR回送被叫用户的漫游号码；HLR向 MSC回送被叫用户的路由信息（MSRN）。 MSC收到路由信息后，对被叫用户的路由信息 进行分析，可以得到被叫用户的局向。然后进 行话路接续。
位置更新
MS进入新位置区，新旧位置区在同一MSC覆盖区域内，即VLR并未改变
3、 4、鉴权响应（S）
3、 4、
4、SRES 5、启动加密(KC) 6、前传新TMSI 7、位置更新接受
鉴权成功后重新 分配TMSI，存储新位置 LAI和CKSN
8、 开 始 加 密 传 送 9、加密模式完成

一次完整GSM主被叫通话的信令流程

一次完整GSM主被叫通话的信令流程

一次完整GSM主被叫通话的信令流程1.一次完整主叫通话的信令流程Mobile Station NetworkSystem information type 1Channel RequestImmediate AssignmentCM Service RequestClassmark Change控制参数更改CM Service AcceptAuthentication Request鉴别请示Authentication ResponseCiphering Mode Command 计算类型命令Ciphering Mode CompleteSetupCall ProceedingAssignment CommandAssignment CompleteAlerting 发信号ConnectConnect acknowledge 确认DisconnectReleaseRelease CompleteChannel Release2 需要注意的几点信令（1）在被叫时的Paging Request 与Idle时的Paging Request 的区别在于前者在寻呼时包含有TMSI（临时用户识别码），如果为主叫起呼，则从Channel Request信令开始计算（2）Ciphering Mode 为加密模式（3）在Setup之后若手机为主叫则是Call Proceeding,手机为被叫则是Call Confirmed(证实)。

一次完整被叫通话的信令流程MobileStation NetworkPaging RequestChannel RequestImmediate AssignmentPaging ResponseClassmark ChangeAuthentication RequestAuthentication ResponseCiphering Mode CommandCiphering Mode CompleteSetupCall ConfirmedAssignment CommandAssignment CompleteAlertingConnectConnect acknowledgeDisconnectReleaseRelease CompleteChannel Release2 需要注意的几点信令（1）在被叫时的Paging Request 与Idle时的Paging Request 的区别在于前者在寻呼时包含有TMSI。

GSM(智能)网络及基本(智能)呼叫流程

GSM(智能)网络及基本(智能)呼叫流程
广东移动通信有限责任公司网管维护中心
HLR
SCP
SMS CHINA TELECOM GWMSC CHINA UNICOM BSC MSC/VLR/SSP
BTS
MS
广东移动通信有限责任公司网管维护中心
1.1 GSM网元种类及作用
• BTS，BSC 无线管理工作 • MSC Mobile Switching Center 呼叫建立、控制、释放 计费 • VLR Visitor Location Register 存储漫游到该区域的移动用户的有关 数据，一般与MSC合设
广东移动通信有限责任公司网管维护中心
5.1 普通GSM用户的LOCATION UPDATING
HLR
3 4a 4b
HSTP/LSTP
2 1 5a
HSTP/LSTP
5b
MS
6
MSC1
MSC2
广东移动通信有限责任公司网管维护中心
5.1 普通GSM用户的LOCATION UPDATING
1. 手机进入新的区域后，通过基站和BSC要 求系统进行位置更新。
广东移动通信有限责任公司网管维护中心
3.4 GMCC智能网结构
3.4.1 GMCC智能网结构图
广东移动通信有限责任公司网管维护中心
VC1 GZSCP5 GZSCP4 GZSCP3 GZSCP2 GZSCP1 SZSCP1 SZSCP4 SZSCP2
VC2
广州SMP1
广州SMP2
FSSCP1
SDSCP1 HZSCP1 STSCP1 JMSCP2
VMSC
广东移动通信有限责任公司网管维护中心
3.3 智能网的网元
3.3.2 各网元的作用 • SCE Service Creation Environment, 业 务生成环境，功能是根据客户的需求生成 新的业务逻辑。 • SMP Service Management Point, 业务管 理点，一般具备5种功能，即业务逻辑管理、 业务数据管理、用户数据管理、业务监测 以及业务量管理。

非常全非常详细的GSM信令流程还有大量图解

非常全非常详细的GSM信令流程还有大量图解

课程说明课程介绍GSM通信流程包括两方面的内容：呼叫基本流程，信令基本流程。

其中，呼叫流程主要包含：移动主叫流程，移动被叫流程，汇接呼叫流程。

信令基本流程主要包含：鉴权流程，位置登记流程，呼叫重建流程，BSC内部切换流程，BSC间切换流程，MSC间切换流程，移动始发短消息流程，移动终结短消息流程，定向重试流程。

这些流程从系统的角度描述了移动用户经常发生的行为，描述了GSM的几个组成部分在呼叫流程、信令流程中的相互关系，对移动性特征做重点说明。

课程目标本课程的重点是介绍GSM系统的协同工作过程，涉及内容包含：呼叫、位置更新、切换、短消息。

对流程的介绍突出了移动特征，具体的信令细节本课程不做描述，可以参考ETSI 的GSM规范获得更加详细的内容。

通过学习本课程，可以基本掌握：•移动用户做位置登记的信令过程；•移动用户做主叫的信令过程；•移动用户做被叫的信令过程；•MSC做汇接呼叫的信令过程；•BSC内切换信令过程；•BSC间切换的信令过程；•MSC间切换的信令过程；•呼叫重建的信令过程；•定向重试的信令过程。

对这些信令流程学习之后，对GSM系统的原理会有更加深刻的了解，对每个功能实体（MS，BTS，BSC，MSC，VLR，HLR）的功能有更加深刻的体会。

相关资料ETSI关于GSM的规范，主要是：GSM0408，GSM0808，GSM0902。

第一节呼叫过程的信令分析对一次发生在移动用户间的呼叫来说，信令流程可以分为三个相对独立的部分：•主叫移动用户部分•被叫移动用户部分•拆线部分1.1 主叫信令流程移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH指配完成为止。

一般来说，主叫经过几个大的阶段：接入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。

•接入阶段主要包括：信道请求，信道激活，信道激活响应，立即指配，业务请求等几个步骤。

经过这个阶段，手机和BTS（BSC）建立了暂时固定的关系。

GSM通信流程(非常全面)

GSM通信流程(非常全面)

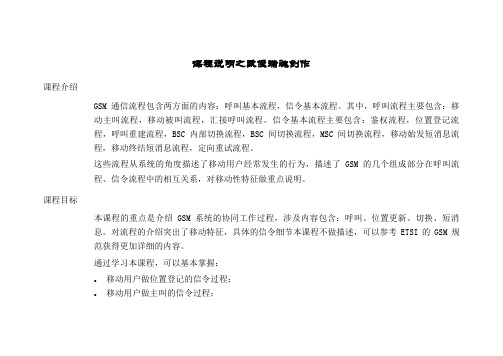

课程说明之欧侯瑞魂创作课程介绍GSM通信流程包含两方面的内容：呼叫基本流程，信令基本流程。

其中，呼叫流程主要包含：移动主叫流程，移动被叫流程，汇接呼叫流程。

信令基本流程主要包含：鉴权流程，位置登记流程，呼叫重建流程，BSC内部切换流程，BSC间切换流程，MSC间切换流程，移动始发短消息流程，移动终结短消息流程，定向重试流程。

这些流程从系统的角度描述了移动用户经常发生的行为，描述了GSM的几个组成部分在呼叫流程、信令流程中的相互关系，对移动性特征做重点说明。

课程目标本课程的重点是介绍GSM系统的协同工作过程，涉及内容包含：呼叫、位置更新、切换、短消息。

对流程的介绍突出了移动特征，具体的信令细节本课程不做描述，可以参考ETSI的GSM规范获得更加详细的内容。

通过学习本课程，可以基本掌握：●移动用户做位置登记的信令过程；●移动用户做主叫的信令过程；●移动用户做被叫的信令过程；●MSC做汇接呼叫的信令过程；●BSC内切换信令过程；●BSC间切换的信令过程；●MSC间切换的信令过程；●呼叫重建的信令过程；●定向重试的信令过程。

对这些信令流程学习之后，对GSM系统的原理会有更加深刻的了解，对每个功能实体（MS，BTS，BSC，MSC，VLR，HLR）的功能有更加深刻的体会。

相关资料ETSI关于GSM的规范，主要是：GSM0408，GSM0808，GSM0902。

第1章呼叫过程的信令分析对一次发生在移动用户间的呼叫来说，信令流程可以分为三个相对独立的部分：●主叫移动用户部分●被叫移动用户部分●拆线部分1.1 主叫信令流程移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH指配完成为止。

一般来说，主叫经过几个大的阶段：接入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。

接入阶段主要包含：信道请求，信道激活，信道激活响应，立即指配，业务请求等几个步调。

经过这个阶段，手机和BTS（BSC）建立了暂时固定的关系。

GSM通信流程(非常全面)

GSM通信流程(非常全面)

课程说明课程介绍GSM通信流程包括两方面的内容：呼叫基本流程，信令基本流程。

其中，呼叫流程主要包含：移动主叫流程，移动被叫流程，汇接呼叫流程。

信令基本流程主要包含：鉴权流程，位置登记流程，呼叫重建流程，BSC内部切换流程，BSC间切换流程，MSC间切换流程，移动始发短消息流程，移动终结短消息流程，定向重试流程。

这些流程从系统的角度描述了移动用户经常发生的行为，描述了GSM的几个组成部分在呼叫流程、信令流程中的相互关系，对移动性特征做重点说明。

课程目标本课程的重点是介绍GSM系统的协同工作过程，涉及内容包含：呼叫、位置更新、切换、短消息。

对流程的介绍突出了移动特征，具体的信令细节本课程不做描述，可以参考ETSI的GSM规范获得更加详细的内容。

通过学习本课程，可以基本掌握：●移动用户做位置登记的信令过程；●移动用户做主叫的信令过程；●移动用户做被叫的信令过程；●MSC做汇接呼叫的信令过程；●BSC内切换信令过程；●BSC间切换的信令过程；●MSC间切换的信令过程；标准文案●呼叫重建的信令过程；●定向重试的信令过程。

对这些信令流程学习之后，对GSM系统的原理会有更加深刻的了解，对每个功能实体（MS，BTS，BSC，MSC，VLR，HLR）的功能有更加深刻的体会。

相关资料ETSI关于GSM的规范，主要是：GSM0408，GSM0808，GSM0902。

标准文案第1章呼叫过程的信令分析对一次发生在移动用户间的呼叫来说，信令流程可以分为三个相对独立的部分：●主叫移动用户部分●被叫移动用户部分●拆线部分1.1 主叫信令流程移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH指配完成为止。

一般来说，主叫经过几个大的阶段：接入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。

接入阶段主要包括：信道请求，信道激活，信道激活响应，立即指配，业务请求等几个步骤。

经过这个阶段，手机和BTS（BSC）建立了暂时固定的关系。

GSM信令基础及呼叫流程

Active: the MS is ON and a call is in rogress
切换 Detached: the MS is OFF
PPT文档演模板
GSM信令基础及呼叫流程
用户登记和漫游
用户关机后一段时间，VLR便删除此 用户的登记信息。当用户重新开机时， 首先扫描所有的控制信道，锁定在信号 最强的控制信道上
PPT文档演模板
GSM信令基础及呼叫流程
移动台漫游号码（MSRN） 用于一次呼叫的路由选择。 MSRN＝CC＋NSC＋SN CC＝国家号 NDC＝国内目的地号码(用于识别 PLMN） SN＝用户号，用于识别MSC/VLR的 地址。
位置区识别码（LA） LAI代表MSC业务区的不同位置区，用 于移动用户的位置更新。
PPT文档演模板
GSM信令基础及呼叫流程
GSM的网络结构
PPT文档演模板
GSM信令基础及呼叫流程
移动网使用的信令
PPT文档演模板
GSM信令基础及呼叫流程
课程内容
GSM网络 GMCC网络介绍 GSM信令基础 呼叫接续流程 局数据简介
PPT文档演模板
GSM信令基础及呼叫流程
•WCDMA R99网络结构
Ø SRES（Signed Response符号响应）：对RAND和鉴权密钥Ki 利用A3算法计算得出，长4B，用来判断鉴权是否通过，
Ø Kc（Cipher Key 密码密钥）：对RAND和Ki 做A8算法计算得出， 长8B，用于空间无线信道加密的密钥
n CKSN （Ciphering Key Sequence Number ） Ø CKSN（加密密钥序列号）被用来保证MS与VLR或MS与SGSN之 间的GSM鉴权信息（Kc）的一致性，作为临时签约数据存储在VLR （或SGSN）上。
