基于单片机的多功能钟控收音机的设计与实现——闹钟子系统的设计与实现摘要收音机是现在生活中的一种娱乐工具,它可以扩展我们的知识面,丰富我们是日常生活。
但是现在的收音机仅仅只拥有收台、听台、存台的功能,功能上非常的单一,为了让收音机具有更强大的的功能,设计了这套基于单片机的多功能钟控收音机系统。
这套系统在传统的收音机上增加了时钟设置、温度测量、液晶显示以及闹钟设置多项功能。
本文主要论述了系统的方案设计,系统硬件设计包括硬件选型和硬件电路图;系统软件设计包括程序流程图设计和关键代码。
通过编写代码实现收音机节目的播放、音量调节、电台切换及节目的自动搜索、节目频点存储功能、时钟设置、温度测量、液晶显示以及闹钟功能。
且能够通过按键调整系统时钟,到达设定闹铃时间值可选择蜂鸣器响或开启收音机到指定频点。
该系统与传统的收音机系统相比较,具有结构简单,抗干扰能力强,测量精度高,使用方便的特点。
关键字:单片机;收音机;闹钟;液晶显示Based on SCM multi-function clock radio control design and realized ——Alarm subsystem of design and implementationAuthor:Li XinfangTutor:Yang BoAbstractThe radio is now in the life of the one kind of entertainment tool, it can expand our knowledge, enrich our daily life is. But now the radio only accept ,listen , save a function, the function is a single, in order to let the radio has more powerful function, the set design based on single chip microcomputer multifunctional clock radio control system. The system in the traditional radio increased the clock set, temperature measurement, liquid crystal display and alarm multiple functions. This paper discusses the design of the whole system, hardware design including hardware selection and hardware circuit diagram; System software design including program flowchart design and key code. By writing code realization of radio programs broadcast, volume adjustment, radio switch and programs to be automatic search, the program frequency memory function, clock set, temperature measurement, liquid crystal display and alarm clock function. And to be able to button to adjust the system clock, to set the alarm time value can choose a buzzer rang or open radio frequency to the specified. This system and the traditional radio system comparison, the structure is simple, strong anti-jamming ability, high accuracy, easy to use features.Key words: Single chip microcomputer; the radio; the alarm clock; liquid crystal display目录1 绪论 0 0研究的目的及意义 0本文结构 (1)2 系统方案设计 (2) (2) (2)收音机模块 (3)时钟模块 (3)温度模块 (3)显示模块 (3)闹钟模块 (3)按键模块 (4)3 系统硬件设计 (5) (5) (5)AT89S52单片机的引脚结构分析 (6)单片机最小系统设计图 (7)显示模块硬件电路设计 (7) (7)显示模块电路设计 (8)按键模块硬件电路设计 (8)时钟模块的硬件电路设计 (9) (9) (9) (10)存储模块硬件电路设计 (11) (11) (11)AT24C02电路设计 (12)打铃模块电路设计 (12)4 系统软件设计 (14)系统软件总体设计 (14)主控模块详细设计 (14)显示模块详细设计 (16)按键模块详细设计 (17)时钟模块详细设计 (18) (18)存储模块详细设计 (20) (21) (23)5系统的调试与实现 (25)C介绍 (25)6 结束语 (27)参考文献 (28)致谢 (29)1 绪论收音机一直在人们的生活娱乐中占有非常重要的地位。
基于PIC的数字调谐收音机设计楼赵辉摘要:随着我国经济的高速发展,微电子技术、无线电通信技术和自动控制技术也得到了迅速发展,锁相环和频率合成技术已经进入一个崭新的时代,其应用越来越广。
而收音机作为现代的娱乐工具,与人们的生活紧密相关,随着人们对其要求的提高,收音机得到了快速发展,传统的电容、电感调台收音机已经向数字化收音机发展。
本文在已有的收音机模块的基础上,采用PIC系列微控制器对收音机进行控制,通过合理设计,制作了一款完善的数字调协收音机,并增加了传统收音机所不具备的功能,使之达到了较为理想的效果。
关键词:PICMA TE2004 、16f877、收音机ABSTRACT:With the development of the economy, microelectronic technology, radio communication technology and the automatic theory are developed rapidly, the compound frequency technology has been in a new state. It's application is becoming more and more widely. But the radio as an important pastime tools , it also has developed quickly with the improving requirement of the people .It's radio technology has developed from tradition capacitance or inductance to digital .The article is based on the now-being general radio module, using PIC miccontroller to control the radio, the reliability is improved and the feeling of comfort is better through the reasonable design, so the function of radio is more powerful compared with tradition one .Key words:PICMATE2004 、16f877 、RADIO1.收音机的发展近年来,随着无线电通信技术的迅速发展,锁相环和频率合成技术[6]在各个领域得到了广泛的应用。
* 晶振:8M*/#include <reg52.h>#include <string.h>#define ChannelCount 50 //最多支持多少个台,因为常驻内存,多了RAM放不下#define uchar unsigned char#define uint unsigned inttypedef struct{uchar Freq;uchar Rssi;}ChannelInfo;sbit SDA = P2^0;sbit SCL = P2^1;sbit key1 = P3^4;sbit key2 = P2^7;sbit key3 = P2^6;sbit key4 = P2^5; // P3^7;sbit LcdEn = P3^4;sbit LcdRs = P3^5;uchar Channel = 0;uchar FreqTune = 0;const uint MinFreq = 870; //起始频率* 100KHzconst uint MaxFreq = 1080; //最高频率* 100KHzconst uchar FmAddr = 0×22; //FM模块IIC 地址const uchar EpAddr = 0xA0; //24C02 EPPRom 的地址uchar RSSI = 0; //信号强度uchar ChannelTune[ChannelCount];uchar code LevlChar[5][8] ={{0x1F,0×11,0x0A,0×04,0×04,0×04,0×04,0×04},{0×00,0×00,0×00,0×00,0×00,0×00,0×06,0x1E},{0×00,0×00,0×00,0×00,0×06,0x1E,0x1E,0x1E}, //显示型号强度的自定义字符{0×00,0×00,0×06,0x1E,0x1E,0x1E,0x1E,0x1E},{0×06,0x1E,0x1E,0x1E,0x1E,0x1E,0x1E,0x1E}};uchar vol = 0×8; //音量0~0xFuchar Func = 0×0; //当前功能号bit AutoScan = 0; //标记当前是不是在自动搜台bit Mute = 0; //标记是否被静音uchar KeyNumber = 0;void OpenIIC();void CloseIIC();void IICWrite(uchar uaddr, uchar romaddr, uint rdata,bit _i6b);void IICWriteByte( uchar byte );uint IICRead(uchar uaddr, uchar romaddr,bit _i6b);uchar IICReadByte(bit next);void FM_SetFreq();void FM_SetVolume();uint FM_ReadReg(uchar regAddr); //读取FM模块的寄存器void FM_WriteReg(uchar regAddr,uint dat); //写FM模块的寄存器uchar FM_GetRSSI(); //获取当前的信号强大void Delay(uint c);bit KeyScan();void BeginScan();void Lcd_DispNumber(uint number);void Lcd_Init();void Lcd_Comm(uchar cmd);void Lcd_Data(uchar dat);void Lcd_String(char* dat);void Lcd_DispRssi();void Lcd_DispFreq();void Lcd_Refresh();void Lcd_DispDiscript();void Eprom_LoadInitData();uint Eprom_Read(uchar addr,bit _16bit);void Eprom_Write(uchar addr,uint dat,bit _16bit);void main(){P3 = 0xff;P2 = 0xff;Delay(10000); //延时,等待外部FM模块的启动Eprom_LoadInitData(); //从EppRom 加载频道音量等信息 FM_WriteReg(2,0xd281); //启动FM模块FM_SetVolume(); //设置启动音量FM_SetFreq(); //设置默认频道的频率Lcd_Init();Lcd_Refresh();while(1){if( KeyScan()){Lcd_Refresh();}}}void Eprom_LoadInitData(){uint result = 0;int i=0;result =Eprom_Read(0,0);if(result>0){ vol = (uchar)result –1;}result =Eprom_Read(1,0);Channel = (uchar)result;for(i=0;i<ChannelCount;i++){result =Eprom_Read(i * 2 + 2,1);ChannelTune[i] = result;}FreqTune = ChannelTune[Channel];}void Eprom_Write(uchar addr,uint dat,bit _16bit) {IICWrite(EpAddr,addr,dat,_16bit);}uint Eprom_Read(uchar addr,bit _16bit){return IICRead(EpAddr,addr,_16bit);}uint FM_ReadReg(uchar regAddr){return IICRead(FmAddr,regAddr,1);}void FM_WriteReg(uchar regAddr,uint dat) {IICWrite(FmAddr,regAddr,dat,1);}void FM_SetFreq(){FM_WriteReg(3,(FreqTune<<6) | 0×10);}void FM_SetVolume(){uint reg2H;if(vol>0){if(Mute){reg2H = FM_ReadReg(2);reg2H |= 0×4000;FM_WriteReg(2,reg2H);}FM_WriteReg(5,vol);}else{Mute = 1;reg2H = FM_ReadReg(2);reg2H &= 0xBFFF;FM_WriteReg(2,reg2H);}Eprom_Write(0,vol+1,0);}void Lcd_Init(){uchar CGRamAddr = 0×40;int i,j;LcdEn = 0;Lcd_Comm(0×38);Lcd_Comm(0x0c);Lcd_Comm(0×06);Lcd_Comm(0×01);for(j=0;j<5;j++){Lcd_Comm(CGRamAddr + 8 * j); //建立自定义字符(显示信号强度的) for(i=0;i<8;i++){Lcd_Data(LevlChar[j][i]);Delay(510);}}}void Lcd_Comm(uchar cmd){LcdRs =0;P0 = cmd;Delay(50);LcdEn = 1;Delay(50);LcdEn = 0;}void Lcd_Data(uchar dat){LcdRs = 1;P0 = dat;LcdEn = 1;Delay(50);LcdEn = 0;}void Lcd_String(char* dat){char *p;int j, i=strlen(dat);for(j=0;j<i;j++){p=dat + j;Lcd_Data(*p);}}void Lcd_DispRssi(){int i;Lcd_Comm(0×80);for(i=0;i<5;i++){Lcd_Data(‘‘);}RSSI = FM_GetRSSI();Lcd_Comm(0×80);Lcd_Data(0×00);if(RSSI>=1) Lcd_Data(0×01);if(RSSI>=2) Lcd_Data(0×02);if(RSSI>=3) Lcd_Data(0×03);if(RSSI>=4) Lcd_Data(0×04);}void Lcd_DispFreq(){uint curFreq = MinFreq + FreqTune;int i;Lcd_Comm(0×85);for(i=5;i<16;i++){Lcd_Data(‘‘);}Lcd_Comm(0×80+6);if(curFreq>=1000)Lcd_Data(48 +curFreq /1000 % 10); Lcd_Data(48 +curFreq /100 % 10);Lcd_Data(48 +curFreq /10 % 10);Lcd_Data(‘.’);Lcd_Data(48 + curFreq % 10);Lcd_Data(‘M’);Lcd_Data(‘H’);Lcd_Data(‘Z’);}void Lcd_DispDiscript(){int i;Lcd_Comm(0×80+0×40);for(i=0;i<15;i++){Lcd_Data(‘‘);}Lcd_Comm(0×80+0×40);switch(Func){case 0:Lcd_String(“Channel:”);Lcd_DispNumber(Channel+1);break;case 1:Lcd_String(“Volume:”);Lcd_DispNumber(vol);break;case 2:Lcd_String(“Tune”);break;case 3:Lcd_String(“Auto Scan”);}}void Lcd_Refresh(){Lcd_DispRssi();Lcd_DispFreq();Lcd_DispDiscript();}void Lcd_DispNumber(uint number){int i=0,len;char str[6]={‘\0′,’\0′,’\0′,’\0′,’\0′,’\0′}; char temp;dostr[i++] = ’0′+ (number % 10); number /= 10;}while(number) ;len = strlen(str);for(i=0;i<len/2;i++){temp = str[i];str[i] = str[len-i-1];str[len-i-1] = temp;}Lcd_String(str);}bit KeyScan(){bit keyRel = 0; //按键释放检测char value=0;int i;uint temp;if(AutoScan) return 0;if(KeyNumber==0){if(key3==0){Delay(50);if(key3==0){KeyNumber =3;}}if(key4==0){Delay(50);if(key4==0){KeyNumber=4;}}if(key2==0){Delay(50);if(key2==0)KeyNumber=2;}}return 0;}else{switch(KeyNumber){case 1:if(key1==1)keyRel = 1; break;case 2:if(key2==1)keyRel = 1; break;case 3:if(key3==1)keyRel = 1; break;case 4:if(key4==1)keyRel = 1; break;}if(keyRel){switch(KeyNumber){case 2:Func++;if(Func>3) Func = 0;break;case 3:value = -1;break;case 4:value = 1;break;}if(KeyNumber>2){if(Func==0){if((value > 0 && Channel<ChannelCount) || (value<0 && Channel > 0)) {Channel+=value;FreqTune= ChannelTune[Channel];FM_SetFreq();Eprom_Write(1,Channel, 0);}else if(Func==1){if((value > 0 && vol<0xF) || (value<0 && vol > 0)){vol+=value;FM_SetVolume();}}else if(Func==2){if((value > 0 && FreqTune<0xd2) || (value<0 && FreqTune > 0)) {FreqTune+=value;ChannelTune[Channel] = FreqTune;FM_SetFreq();Eprom_Write(Channel * 2 + 2 ,FreqTune,1);}}else if(Func==3) //开始自动扫描{AutoScan = 1;BeginScan();AutoScan = 0;Channel = 0;FreqTune = ChannelTune[0];Func = 0;FM_SetFreq();//覆盖EppRom中的所有的频道for(i=0;i<ChannelCount;i++){temp = ChannelTune[i];Eprom_Write(i * 2+2,temp,1);}Eprom_Write(0×01,0,0); //重置EPPROM中的频道号为0}}KeyNumber=0;}return keyRel;}}//全自动搜索void BeginScan(){uint state;int i=0,count=0;bit cmp = 0;uint seekth = 0×8; //灵敏度0~127,默认为8 灵敏度越低越可能搜索到假台,高了可能一些信号弱一点的频道被跳过。
基于单片机的数字FM收音机设计摘要:本文在具体分析了STC89C52单片机的技术特点与数字FM收音机的基础上,提出了采用单片机控制收音机实现数字调频的方法,并给出了具体的软硬件设计。
该系统利主要由STC89C52单片机、液晶显示器、按键、调频收音模块TEA5767、功放LM386组成[1]。
实际运行时,用TEA5767搜索频率,利用单片机STC89C52控制处理,经LM386芯片放大音频功率同时再通过液晶显示器显示频率,最终实现87.5MHz~108MHz调频广播的接收。
相关的功能验证实验表明,本系统达到了既定的设计目标。
关键词:单片机技术;收音机;频率搜索;液晶显示The Design of Digital FM Radio Which Based on Single ChipMicrocomputerAbstract:This paper mainly proposes the method of using single chip computer to control digital FM radio . It gives the specific hardware and software design which based on a detailed analysis on of the technical characteristics of STC89C52 SCM and digital FM radio. The system uses STC89C52 SCM as CPU for overall control, mainly composed of STC89C52 SCM, LCD display, keypad, FM radio module TEA5767 and LM386 amplifier. When it operates, firstly you should use the TEA5767 display to show the search frequency. Then, control and process it with STC89C52 SCM. By the way magnify the audio power through LM386 chip. The LCD display frequency. Ultimatel y, it’ll reach a broadcast reception range from 87.5MHz to 108MHz FM. Some related functional verification experiments show that the system achieves the established design goals.Keywords:SCM technology; Radio; Frequency search;Liquid-crystal display目录序言 (1)第1章课题分析与方案论证 (2)1.1 课题任务分析 (2)1.2 方案论证 (2)第2章硬件电路 (5)2.1主控电路 (5)2.2音频输出电路 (9)2.3FM收音电路 (12)2.4LCD1062液晶屏模块 (15)2.5按键电路 (16)2.6I2C总线简介 (16)2.7电路装配注意事项 (18)第3章软件设计 (19)3.1主程序设计 (19)3.2液晶屏显示控制子程序 (21)3.3收音机控制子程序 (23)第4章系统测试 (25)4.1硬件测试 (25)4.2软件测试 (25)4.3整机调试 (26)4.4调试结果 (26)结束语 (27)参考文献 (28)致谢 (29)附录 (30)附录1 程序清单 (30)附录2 硬件原理图 (42)附录3 硬件实物图 (43)附录4 外文资料原文 (44)外文资料译文 (50)序言当前时代,虽然电视、手机、互联网等媒体和各种便携式娱乐设备已经普及到千家万户,但传统的收音机在丰富的娱乐媒介中任然占有重要地位。

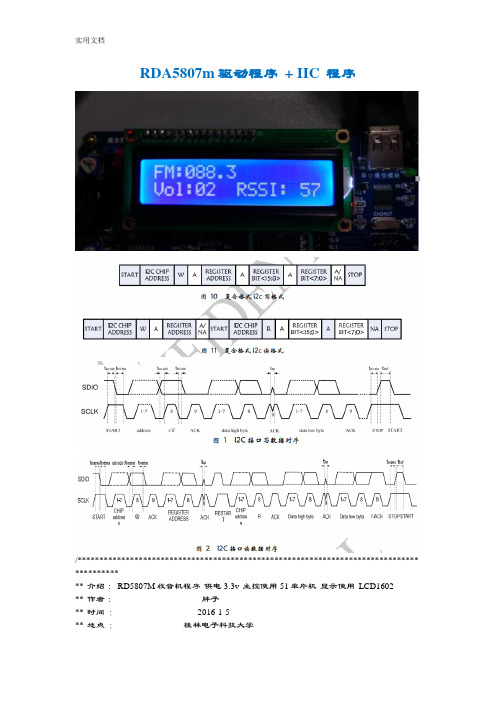

RDA5807m驱动程序+ IIC 程序/****************************************************************************** ************ 介绍: RD5807M收音机程序供电3.3v 主控使用51单片机显示使用LCD1602** 作者: 胖子** 时间:2016-1-5** 地点:桂林电子科技大学******************************************************************************* **********/#include <reg51.h>#include <string.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define ulint unsigned long int#define lint long intuchar code xian[4][4]={1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16};uchar code hang[]={0xfe,0xfd,0xfb,0xf7}; //矩阵键盘扫描使用//RDA 的寄存器地址#define RDA_R00 0X00 //读出16个位的ID =0X5800#define RDA_R02 0X02 //DHIZ[15],DMUTE[14]静音,MONO[13]声道,BASS[12]重低音,SEEKUP[9],SEEK[8],SKMODE[7],CLK_MODE[6:4]时钟源选择,SOFTRESET[1]软复位,ENABLE[0]电源使能#define RDA_R03 0X03 //CHAN[15:6],TUNE[4],BAND[3:2],SPACE[1:0] 设置频率带宽步长#define RDA_R04 0X04 //STCIEN[14],DE[11],I2Senable[6],#define RDA_R05 0X05 //INT_MODE[15],SEEKTH[14:8](设定自动搜索信号强度阀值),LNA_PORT_SEL[7:6]=0b10,LNA_ICSEL_BIT[5:4],VOLUME[3:0]音量;#define RDA_R0A 0X0A //STC[14]seek complete SF[13]seek fail readchan[9:0]当前频道#define RDA_R0B 0X0B //RSSI[15:9],FM TRUE[8]当前频道是一个节目台#define RDA_READ 0X23 //读RDA5807#define RDA_WRITE 0X22 //写RDA5807//IO操作函数sbit SDA=P2^1;sbit SCL=P2^0;sbit RW =P1^1;sbit RS=P1^0;sbit EN=P2^5;uchar code a[]="FM: . ";uchar code b[]="Vol: RSSI: ";uchar code shu[]="0123456789";uchar num ;void delayms(uint x) //延迟程序uint i,j;for(i=x;i>0;i--)for(j=113;j>0;j--);}/*********************************************** 矩阵键盘程序********************************************************************/uchar ScanKey() //矩阵键盘扫描返回值是当前按键数值如没按下则返回值为零{uint x,y;for(x=0;x<4;x++){uchar temp,gaowei;P3=hang[x]; //分行置零temp=P3&0xf0;if(temp!=0xf0){delayms(10);if(temp!=0xf0){gaowei=P3/16; //判断是第几列的按键按下,将数据装入高四位switch(gaowei){case 0xe:y=0; break;case 0xd:y=1; break;case 0xb:y=2; break;case 0x7:y=3; break;}while(temp!=0xf0){temp=P3&0xf0;}return xian[x][y];}}}return 0;}/******************************************************* LCD1602程序************************************************************************/void write_com(unsigned char com)RS=0;P0=com;delayms(5);EN=1;delayms(5);EN=0;}void write_data(unsigned char date){RS=1;P0=date;delayms(5);EN=1;delayms(5);EN=0;}void init_1602(){P0=0xc0;RW =0;EN=0;write_com(0x38); //éè??16*2??ê?£?5*7μ??ó£?8??êy?Y?úwrite_com(0x0c); //éèa??ê?£?2ê?1a±êwrite_com(0x06); //D′ò×?·?oóμ??·ó1write_com(0x01); //??êá?£?êy?Yá?}void DisplayFrq(float Frq) //显示频率{uint F;F=Frq*10;write_com(0x80+3);write_data(shu[F/1000]);delayms(1);write_data(shu[F/100%10]);delayms(1);write_data(shu[F/10%10]);delayms(1);write_com(0x80+7);write_data(shu[F%10]);delayms(1);}void DisplayVol(uint Vol) //显示音量{write_com(0x80+0x40+4);write_data(shu[V ol/10]);delayms(1);write_data(shu[V ol%10]);delayms(1);}void Display_mute() //显示静音{write_com(0x80+0x40+4);write_data('x');delayms(1);write_data('x');delayms(1);}void Display_RSSI(uint RSSI) //显示信号强度{write_com(0x80+0x40+14);write_data(shu[RSSI/10]);delayms(1);write_data(shu[RSSI%10]);delayms(1);}/*----------------------------------------IIC通信程序---------------------------------------------------*/ void IIC_delayms() //用于IIC延时{_nop_();_nop_();_nop_();_nop_();}void OpenIIC() //IIC启动信号{SDA=1;SCL=1;IIC_delayms();SDA=0;IIC_delayms();SCL=0;}void CloseIIC() //IIC停止信号{SCL=0;SDA=0;IIC_delayms();SCL=1;SDA=1;IIC_delayms();}uchar IIC_Wait_Ack(void) //IIC发送字节后等待从机发送响应信{uchar ucErrTime=0;SDA=1;IIC_delayms();SCL=1;IIC_delayms();while(SDA==1){ucErrTime++;if(ucErrTime>250){CloseIIC();return 1;}}SCL=0;return 0;}void IIC_Ack(void) //发送应答信号{SCL=0;SDA=0; //0±íê?ó|′eIIC_delayms();SCL=1;IIC_delayms();SCL=0;}void IIC_NAck(void) //IIC 非应答信号{SCL=0;SDA=1;IIC_delayms();SCL=1;IIC_delayms();SCL=0;}void IICsendByte(uchar txd) //IIC·写一个字节{uchar t;SCL=0;for(t=0;t<8;t++){if(((txd&0x80)>>7)==1)SDA=1;elseSDA=0;txd<<=1;IIC_delayms();SCL=1;IIC_delayms();SCL=0;IIC_delayms();}}uchar IICReadByte(unsigned char ack) //IIC读一个字节{unsigned char i,receive=0;SDA=1; //51单片机讲引脚置高可设为输入引脚for(i=0;i<8;i++ ){SCL=0;IIC_delayms();SCL=1;receive<<=1;if(SDA==1)receive++;IIC_delayms();}if (!ack)IIC_NAck();elseIIC_Ack();return receive;}uint ReadReg(uchar regAddr) //芯片读寄存器{uint buf;OpenIIC();IICsendByte(RDA_WRITE); //发送芯片地址方向为写IIC_Wait_Ack();IICsendByte(regAddr); //发送寄存器地址IIC_Wait_Ack();OpenIIC();IICsendByte(RDA_READ); // 发送芯片地址方向为读IIC_Wait_Ack();buf = IICReadByte(1);buf = buf<<8;buf =buf|IICReadByte(0);CloseIIC();return buf;}void WriteReg(uchar regAddr,uint val) //芯片写寄存器{OpenIIC();IICsendByte(RDA_WRITE); //发送芯片地址方向为写IIC_Wait_Ack();IICsendByte(regAddr); //发送寄存器地址IIC_Wait_Ack();IICsendByte(val>>8);IIC_Wait_Ack();IICsendByte(val&0XFF);IIC_Wait_Ack();CloseIIC();}void Vol_Set(uchar vol) //音量设置0~15{uint temp=0;temp=ReadReg(RDA_R05);temp&=0xfff0;WriteReg(0x05,vol|temp) ;}void Mute_Set(uchar mute) //静音设置1为静音0为不静音{uint temp=0;temp=ReadReg(0X02);if(!mute)temp|=1<<14;else temp&=~(1<<14);WriteReg(0X02,temp) ;}void Bass_Set(uchar bass) //频带设置{uint temp=0;temp=ReadReg(0X02);if(bass)temp|=1<<12;else temp&=~(1<<12);WriteReg(0X02,temp) ;}uchar Rssi_Get(void) //信号强度获取0~63{uint temp=0;temp=ReadReg(0X0B);temp=(temp>>9)&0x7f;return temp;}void Seekth_Set(uint rssi) //自动搜台信号阈值强度0~15 默认为8 数值越低搜到的台越多{uint temp;rssi = rssi & 0xf;temp=ReadReg(0X05);temp&=~(0xf<<8);temp|= rssi<<8;WriteReg(0X05,temp) ;}void Seek_direction(uchar direction) //搜台方向1向上搜索0向下搜索{uint temp;temp=ReadReg(RDA_R02);temp&=~(1<<9);if(direction == 1)temp|= 1<<9;// if(direction == 0)// temp|= 0<<9;WriteReg(0X05,temp) ;}void Freq_Set(uint freq) //频率设置单位是:10KHz 6500~10800{uint temp;uchar spc=0,band=0;uint fbtm,chan;temp=ReadReg(0X03);temp&=0X001F;band=(temp>>2)&0x03;spc=temp&0x03;if(spc==0)spc=10;else if(spc==1)spc=20;else spc=5;if(band==0)fbtm=8700;else if(band==1||band==2)fbtm=7600;else{fbtm=ReadReg(0X53);fbtm*=10;}if(freq<fbtm)return;chan=(freq-fbtm)/spc;chan&=0X3FF;temp|=chan<<6;temp|=1<<4;WriteReg(RDA_R03,temp) ;delayms(20);// while((ReadReg(0X0B)&(1<<7))==0);}unsigned int seek_channel(void) //半自动搜台{unsigned long temp;temp=ReadReg(RDA_R02);temp |= (1<<8);WriteReg(RDA_R02,temp) ; //SEEK位置一使能自动搜台while( (ReadReg(RDA_R0A)&(1<<14)) == 0 ) // 等待STC位置一表示搜索完成{delayms(10); //?óê±10ms}temp = ((ReadReg(RDA_R0A)&0x3FF) * 100000 + 87000000)/10000 ; //获取当前频率return temp; //返回搜到电台频率单位是:10Khz}void FM_enable(uchar flag) //1 使能芯片0 禁用芯片{uint temp;temp=ReadReg(RDA_R02);if(flag ==1 )temp |=1;if(flag == 0)temp &= ~0x1;WriteReg(RDA_R02,temp);}void RDA_Init(void) //RDA3?ê??ˉ{WriteReg(RDA_R02,0x0002); //软复位delayms(30);WriteReg(RDA_R02,0xd081); //?§32.768Khz ?òé÷??μíò? á¢ì?éùSKMODE = 1÷μ?±??μê±í£?1WriteReg(RDA_R03,0x0000); //?μ?êéè?a87MHz £?2100Khz ?μ′??a87M~108MWriteReg(RDA_R04,0x0040); //?ù±WriteReg(RDA_R05,0X8882); //ò?á?éèavol=2 ÷·§?μ?a8FM_enable(1); //??Dé?μ?Seekth_Set(8); //自动搜台信号阈值强度0~15 默认为8 数值越低搜到的台越多}void display_1602(){write_com(0x80);for(num=0;num<34;num++){write_data(a[num]);delayms(5);}write_com(0x80+0x40);for(num=0;num<34;num++){write_data(b[num]);delayms(5);}}void main(){unsigned char Key_num=0,V ol=1,RSSI=0,mute=1;unsigned int RXFreq=8830,time=0;unsigned int Diantai[40]={8830};char Num=0,station=1;unsigned int test=7896;unsigned int temp=10;init_1602();display_1602();RDA_Init(); //RDA5807初始化Freq_Set(8830); //频率设置V ol_Set(2) ;DisplayFrq(88.3);DisplayVol(2); //显示音量while (1){time++;if(time>1000)Display_RSSI(Rssi_Get()); //显示信号强度Key_num=ScanKey();switch(Key_num){case 1: { if(RXFreq==8800)RXFreq=8800; //频率减else RXFreq-=10;Freq_Set(RXFreq);DisplayFrq(RXFreq/100.0);while(0!=ScanKey()); //按键释放break;}case 2:{ if(RXFreq==10800)RXFreq=10800;//频率加else RXFreq+=10;DisplayFrq(RXFreq/100.0);while(0!=ScanKey()); //按键释放break;}case 5: { //声音减if(V ol==0)V ol=0;elseV ol-=1;Vol_Set(V ol);DisplayV ol(V ol); //显示音量while(0!=ScanKey()); //按键释放break;}case 6:{ if(V ol==15)V ol=15; //声音加else V ol+=1;V ol_Set(V ol);DisplayV ol(V ol); //显示音量while(0!=ScanKey()); //按键释放break;}case 7:{ if(mute==1) //静音{Mute_Set(1);Display_mute(); //显示静音while(0!=ScanKey()); //按键释放mute=0;break;}if(mute==0){Mute_Set(0);DisplayV ol(V ol); //取消静音显示音量mute=1;}while(0!=ScanKey());break;}case 9:{ //电台减但是必须先按9进行电台搜索while(0!=ScanKey()); //按键释放Seek_direction(0); //向下搜索RXFreq = seek_channel(); //搜索下一个频道DisplayFrq(RXFreq/100.0);break;}case 10:{ //电台加但是必须先按11进行电台搜索while(0!=ScanKey()); //按键释放Seek_direction(1); //向上搜索RXFreq = seek_channel(); //搜索下一个频道Freq_Set(RXFreq);DisplayFrq(RXFreq/100.0);break;}default:break;}}}// case 9:{ //电台减但是必须先按11进行电台搜索// if(station==0)break;// if(Num>0)Num-=1;// else Num=station-1;// Freq_Set(Diantai[Num]);// DisplayFrq(Diantai[Num]/100.0);// RXFreq=Diantai[Num];// Display_now(1) ; //显示当前电台号// while(0!=ScanKey()); //按键释放// break;// }// case 10:{ if(station==0)break; //电台加但是必须先按11进行电台搜索// if(Num<(station-1))Num+=1;// else Num=0;// Freq_Set(Diantai[Num]);// DisplayFrq(Diantai[Num]/100.0);// RXFreq=Diantai[Num];// Display_now(Num); //显示当前电台号// while(0!=ScanKey()); //按键释放// break;// }//// case 11:{ //自动搜台并且存储按9 或者10 可以上下变换电台。
数码收音机的设计课题来源:在电视广播没有问世之前,听广播大概是多数中国人不可或缺的一种生活方式。
除了能够听到新闻、天气预报等日常生活信息外,它还是人们娱乐和学习的工具,年轻人可通过它听到美妙动听的音乐和歌曲。
戏迷们可听到名角的精彩戏曲唱段,学生们则可用它收听外教纯正的外语教学课程。
记得有一段时间,一到单田芳的评书广播时间,路上的行人都会停下来听,所以,广播对人们生活的影响之大可见一斑.现在虽然有了电视,电视广播依然在很多地方继续发挥着不可替代的作用。
无线电音频广播系统,按照调制方式的不同,目前主要有两种系统,即AM调幅制和FM调频制。
FM调频广播系统以其良好的音质和接收效果,同时兼容立体声方式,因而在公众无线电广播领域得到了广泛应用。
多数国家的FM调频广播频段在88~108MHz的超高频波段,由于其工作频率较高,所以相应接收设备的有关器件的物理尺寸也小,容易实现小型化和集成化.世界上许多半导体公司都推出了单芯片的FM收音集成电路,例如PHILIPS公司的TEA7088和TEA576x系列,Silicon Laboratories 公司的Si470xFM调谐器系列,日本三洋公司的LV24000/02等,在这些芯片外部只须增加很少的几个器件,甚至只增加一只滤波电容就可做成一个完整的FM收音调谐器。
目前最小的FM调频收音模块的体积仅有9mm*9mm*2mm,因此,现在许多数码电子产品如手机,MP3等内部都带有FM调频收音功能.我的毕设题目选用PHILIPS公司的TEA5767HN芯片设计数码收音机.课题研究的目的与意义:随着微电子技术的发展,收音机也在朝着微型化和智能化的方向发展。
2002 年,PHILIPS 公司推出的FM收音机集成电路TEA5767HN, 封装形式为HVQFN40,外形尺寸只有6×6×0。
85mm 大小。
它可以实现手动、自动搜台和存台, 带有I2C 和3-Wire 两个总线接口, 最小供电电压为2.5V,外围只需要少量元器件即可实现FM收音机功能, 具有体积小、功耗低、频率稳定性好、高灵敏度、高保真等特点。
ELECTRONIC ENGINEERING & PRODUCT WORLD2022.4电子产品世界基于单片机的FM收音机设计Design of home internet detection system based on STM32许可嘉,杨晓军 (成都大学电子信息与电气工程学院,成都610106)摘 要:该设计是单片机控制电路与TEA5767模块电路及音频功率放大电路共同组成的FM收音机电路,用来实现频道接收、保存、播放等功能。
系统采用STC89C52为主控,TEA5767作为数字信号处理器,I2C总线协议为主控与数字信号处理器之间的通信协议,可以实现频道自动搜索、接收、保存、播放等功能。
通过LCD显示器实时显示当下操作及相应频道所在频率。
最终测试结果表明:该设计可以实现频率在87.5 MHz~108 MHz调频广播的接收,本设计能够达到了既定的设计目标。
关键词:单片机;FM收音机;TEA5767;I2C总线随着现代科学技术的不断发展,电子产品也不断更新换代,单片机的广泛应用使用使现在的电子产品设计越来越方便、功能越来越好,而单片机是所有微处理器中性价比最高的一种,它的功能不断完善,种类不断增加,因此它的应用领域也不断扩大,本文我们将单片机与FM收音机芯片综合运用起来,设计了一款可以实现调频、存台的FM收音机系统。
1 系统方案1.1 系统总体设计该系统设计采用模块化设计,主要由存储模块,主控制器,数字处理芯片和音频功率放大器组成。
系统工作原理框图如图1所示,由主控制器接收按键信号进行人机交互,通过I2C总线,主控制器作为主机,TEA5767为从机,双机通信,TEA5767芯片输出音频信号经LM386放大后通过耳机或扬声器播放,系统运行时,收听电台的频率可在LCD显示器上实时显示,通过按键手动控制频率搜台,或切换至自动搜台模式,音频输出设备音量可由电位器调节[8]。
2 系统硬件设计该系统的硬件设计部分分为TEA5767数字处理电路、主控制器电路和音频功放电路。
51单片机设计实例
1. 电子钟:使用51单片机设计一个数字时钟,可以显示小时和分钟,并能够设置闹钟功能。
2. 温度监控器:使用51单片机设计一个温度监控器,可以实时监测当前温度,并根据设定的阈值发出警报。
3. 电子秤:使用51单片机设计一个电子秤,可以精确测量物体的重量,并显示在LCD屏幕上。
4. 电子门锁:使用51单片机设计一个电子门锁系统,可以使用密码或者指纹进行解锁,并记录进出门的时间。
5. 智能家居控制器:使用51单片机设计一个智能家居控制器,可以通过手机APP控制家庭中的灯光、空调、窗帘等设备。
6. 智能车:使用51单片机设计一个智能车,可以根据传感器检测到的环境信息进行自主导航和避障。
7. 电子琴:使用51单片机设计一个简单的电子琴,可以通过按键发出不同的音符。
8. 电子游戏机:使用51单片机设计一个简单的电子游戏机,可以玩一些简单的游戏如打砖块、赛车等。
9. 电子宠物:使用51单片机设计一个虚拟宠物,可以通过按钮和
显示屏与宠物进行互动,喂食、玩耍等。
10. 无线遥控器:使用51单片机设计一个无线遥控器,可以控制电视、空调、音响等家电设备。
51单片机专用FM调频立体声收音模块操作指南
首先下载HEX文件到MCU中,即可插上耳机收听调频广播
在使用过程中如收音效果不理想,请按照以下进行操作
第一种方法:不使用电脑USB供电,改用带USB插口的电源(5V 1A)的都可以。
如没有别的电源可用,就按下一种方法进行:
第一步:打开我的电脑属性,点击硬件----设备管理器
在设备管理器里面找到COM口
如下图,点右键—选择停用即可,如果要从新下载程序必须再点一次右键选择启用
注:如你的单片机开发板没有自动下载的功能,而是使用ISP下载的方式即不需要以上步骤就能接收到满意的效果。
51单片机控制的收音机(带串口,遥控,芯片89S52+LC72131+LA1845N)
本方案采用89S52做为主控芯片,LC72131+LA1845N做为收音模块,支持按键控制,红外线遥控控制,也可通过串口上位机控制,可以通过计算机并口更新单片机软件程序。
音量用两块DS1804控制,频率信息用一块1602液晶显示。
单面板,飞线很多,呵呵。
硬件方案.rar(Protel99)
PC端控制软件.rar(VC++7.1,即Visual Stdio .Net 2003)
本方案的单片机软件使用C语言编写(Keil uVision3),LC72131芯片的驱动稍微麻烦,他使用SPI总线与单片机芯片通讯:
//SPI总线数据传输
//首先发送高位,延时必须大于1.5us。
void WriteLC72131(INT32_DATA)
{
data INT8i=0;
PIN_CE=0;//CE默认为低电平
PIN_CL=1;//CL默认为高电平
for(i=1;i<=32;i++)
{
PIN_CL=0;// CL产生下降沿
Delay_2CP(1);
if(_DATA&0x80000000)
{
PIN_DI=1;
}
else
{
PIN_DI=0;
}
PIN_CL=1;// CL产生上升沿
Delay_2CP(1);
if(i==8)
{
PIN_CE=1;
Delay_2CP(1);
}
_DATA=_DATA<<1;
}
PIN_CE=0;
}
//封装了输入模式1的数据
extern idata union_IN1_DATA
{
INT32_IN1_DATA_32;
struct_IN1_DATA_BITS
{
INT8Address:8;
INT16Frequency:16;
INT8R3:1;
INT8R2:1;
INT8R1:1;
INT8R0:1;
INT8XS:1;
INT8CTE:1;
INT8DVS:1;
INT8SNS:1;
}IN1_DATA_BITS;
}IN1_DATA;
//封装了输入模式2的数据
extern idata union_IN2_DATA
{
INT32_IN2_DATA_32;
struct_IN2_DATA_BITS
{
INT8Address:8;
//位域:对于每个独立的位,C语言要求低位写在前边;
//字节顺序不受影响,仍然是高字节在前。
INT8B04:1;
INT8B03:1;
INT8B02:1;
INT8B01:1;
INT8IO2:1;
INT8IO1:1;
INT8IOC2:1;
INT8IOC1:1;
INT8DZ1:1;
INT8DZ0:1;
INT8UL1:1;
INT8UL0:1;
INT8DOC2:1;
INT8DOC1:1;
INT8DOC0:1;
INT8DNC:1;
INT8TEST2:1;
INT8TEST1:1;
INT8TEST0:1;
INT8IFS:1;
INT8DLC:1;
INT8TBC:1;
INT8GT1:1;
INT8GT0:1;
}IN2_DATA_BITS;
}IN2_DATA;
完整源代码:单片机软件.rar
备注:该方案是学习51单片机时的习作。
推荐一个这方面的技术大牛:Ningpanda工作室 /user1/2339/archives/2008/52580.html。
