51单片机串口控制继电器的C源程序

开源详解(看完如觉得不错，请顶一下哦！)声明：软件版权归作者完全所有。

未经作者授权，请勿在任何第三方杂志、报刊、网站转载或发表，本程序仅供学习研究用，您可以自由拷贝、散发本程序，但不能用于商业目的。

很多网上认识的朋友，提到这个话题，在此用此例给热爱单片机的朋友！---一个简单的串口控制继电器的例子（全部源代码）-- 马工2006-5-8 20：00下面的文章详细的说明了如何在PC端编制控制程序，并且通过串口输出数据来控制单片机硬件，单片机外围连接了若干继电器，达到控制继电器开关的作用。

要说的是，有很多的方法可以实现上述的功能，下面的方法只是其中的一种，并且出于便于大家学习阅读的目的，很多代码并没有进行优化，而是将其展开编写，在你理解后，你完全可以在此基础上修改、优化代码，使之更优化和精简，并符合你的其他要求。

如果你读完这篇文章，觉得给你带来了帮助，我非常高兴。

如果你无法理解，你应该再看一下其他更基础的书籍、文章。

我想应该分成二个部分来讲（单片机部分、PC程序部分），并且希望能写得较为详细，把基础的讲述清楚。

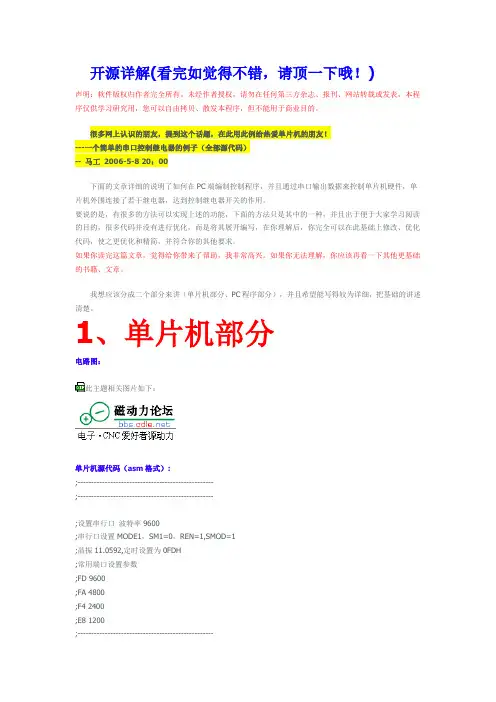

1、单片机部分电路图：此主题相关图片如下：单片机源代码（asm格式）:;--------------------------------------------------;--------------------------------------------------;设置串行口波特率9600;串行口设置MODE1，SM1=0，REN=1,SMOD=1;晶振11.0592,定时设置为0FDH;常用端口设置参数;FD 9600;FA 4800;F4 2400;E8 1200;--------------------------------------------------;*********************************************************** ORG 00HJMP STARTORG 23HJMP UARTORG 30HSTART: MOV SP,#70HMOV SCON,#50HMOV TMOD,#00100001B ;TIM1在模式2 TIM0在模式1MOV TH1,#0F4H ;设置定时时间SETB TR1 ;启动定时器1SETB ES ;允许串口中断SETB EA ;允许总中断MOV P0,#0 ;P0、P2输出低电平MOV P2,#0JMP $ ;等待状态;*****************************************;串行口中断;*****************************************UART: PUSH ACCPUSH PSWCLR ES ;关闭串行口中断MOV TH0,#HIGH(65536-65536)MOV TL0,#LOW(65536-65536)SETB TR0 ;开定时器0MOV 30H,#00 ;同步位MOV 31H,#00 ;数据1MOV 32H,#00 ;数据2MOV 33H,#00 ;结束位MOV R0,#30HREC:jbc tf0,FS ;接收时间是否超时？是则执行FSJNB RI,REC ;接收数据CLR RIMOV A,SBUFMOV @R0,AINC R0JMP RECFS: CLR TR0 ;关定时器0;********************************CALL FUN ;解码并控制继电器SETB ES ;开串行口中断POP PSWPOP ACCRETI ;中断子程序返回;**************************************** ;解码并控制继电器;下面的程序可以更简洁，但为了方便，展开来编制;**************************************** FUN: MOV A,#0AH ;判断第1字节即同步位CJNE A,30H,ERRMOV A,#0DH ;判断第4字节即结束位CJNE A,33H,ERR;****************************************;第2字节即数据位1,代表继电器J1-8;第3字节即数据位2,代表继电器J9-16;**************************************** MOV A,31HMOV P0,AMOV A,32HMOV P2,ARET;**************************************; 数据错误处理;************************************** ERR:MOV 30H,#00 ;同步位MOV 31H,#00 ;数据1MOV 32H,#00 ;数据2MOV 33H,#00 ;结束位RETEND ;程序结束;--------------------------------------------------;--------------------------------------------------单片机源代码（asm格式）+电路图下载：点击浏览该文件电路图说明：这个电路非常典型，串行口（也称RS232）接口集成电路MAX232与单片机AT89S51引脚P3.0(RXD)\P3.1(TXD)连接，构成与主机的通讯接口电路。

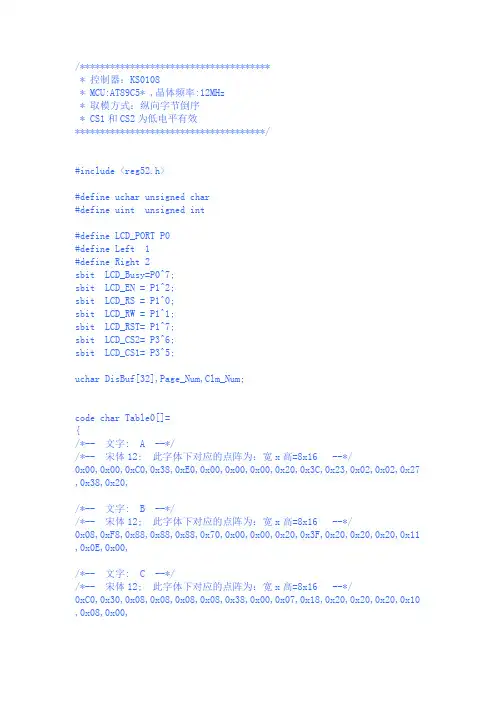

/*************************************** 控制器：KS0108* MCU:AT89C5* ,晶体频率:12MHz* 取模方式：纵向字节倒序* CS1和CS2为低电平有效**************************************/#include <reg52.h>#define uchar unsigned char#define uint unsigned int#define LCD_PORT P0#define Left 1#define Right 2sbit LCD_Busy=P0^7;sbit LCD_EN = P1^2;sbit LCD_RS = P1^0;sbit LCD_RW = P1^1;sbit LCD_RST= P1^7;sbit LCD_CS2= P3^6;sbit LCD_CS1= P3^5;uchar DisBuf[32],Page_Num,Clm_Num;code char Table0[]={/*-- 文字: A --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0xC0,0x38,0xE0,0x00,0x00,0x00,0x20,0x3C,0x23,0x02,0x02,0x27 ,0x38,0x20,/*-- 文字: B --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x08,0xF8,0x88,0x88,0x88,0x70,0x00,0x00,0x20,0x3F,0x20,0x20,0x20,0x11 ,0x0E,0x00,/*-- 文字: C --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xC0,0x30,0x08,0x08,0x08,0x08,0x38,0x00,0x07,0x18,0x20,0x20,0x20,0x10 ,0x08,0x00,/*-- 文字: D --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x08,0xF8,0x08,0x08,0x08,0x10,0xE0,0x00,0x20,0x3F,0x20,0x20,0x20,0x10 ,0x0F,0x00,/*-- 文字: E --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x08,0xF8,0x88,0x88,0xE8,0x08,0x10,0x00,0x20,0x3F,0x20,0x20,0x23,0x20 ,0x18,0x00,/*-- 文字: F --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x08,0xF8,0x88,0x88,0xE8,0x08,0x10,0x00,0x20,0x3F,0x20,0x00,0x03,0x00 ,0x00,0x00,/*-- 文字: G --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0xC0,0x30,0x08,0x08,0x08,0x38,0x00,0x00,0x07,0x18,0x20,0x20,0x22,0x1E ,0x02,0x00,};code unsigned char Table3[]={/*-- 文字: 天 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x40,0x42,0x42,0x42,0x42,0x42,0xFE,0x42,0x42,0x42,0x42,0x42,0x42 ,0x40,0x00,0x00,0x80,0x40,0x20,0x10,0x08,0x06,0x01,0x02,0x04,0x08,0x10,0x30,0x60 ,0x20,0x00,/*-- 文字: 仙 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x80,0x60,0xF8,0x07,0x02,0xE0,0x00,0x00,0x00,0xFF,0x00,0x00,0x00 ,0xE0,0x00,0x01,0x00,0x00,0x7F,0x00,0x20,0x7F,0x20,0x20,0x20,0x3F,0x20,0x20,0x20 ,0x7F,0x00,/*-- 文字: 妹 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0x88,0x7F,0x0A,0x08,0xF8,0x80,0x88,0x88,0x88,0xFF,0x88,0x88,0x88 ,0x80,0x00,0x40,0x21,0x12,0x0C,0x3A,0x11,0x40,0x30,0x0C,0x03,0xFF,0x06,0x08,0x30 ,0x10,0x00,/*-- 文字: 妹 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0x88,0x7F,0x0A,0x08,0xF8,0x80,0x88,0x88,0x88,0xFF,0x88,0x88,0x88 ,0x80,0x00,0x40,0x21,0x12,0x0C,0x3A,0x11,0x40,0x30,0x0C,0x03,0xFF,0x06,0x08,0x30 ,0x10,0x00};code unsigned char Table4[]={/*-- 文字: 我 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x20,0x22,0x22,0xFE,0x21,0x21,0x20,0x20,0xFF,0x20,0x22,0xAC,0x20 ,0x20,0x00,0x04,0x04,0x42,0x82,0x7F,0x01,0x01,0x10,0x10,0x08,0x07,0x1A,0x21,0x40 ,0xF0,0x00,/*-- 文字: 好 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x10,0xF0,0x1F,0x10,0xF0,0x80,0x82,0x82,0x82,0xF2,0x8A,0x86,0x82 ,0x80,0x00,0x80,0x43,0x22,0x14,0x0C,0x73,0x20,0x00,0x40,0x80,0x7F,0x00,0x00,0x00 ,0x00,0x00,/*-- 文字: 想 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0xC8,0x38,0xFF,0x18,0x68,0x08,0x00,0xFE,0x2A,0x2A,0x2A,0x2A,0xFE ,0x00,0x00,0x01,0x40,0x70,0x01,0x38,0x40,0x40,0x44,0x59,0x41,0x41,0x61,0x01,0x09 ,0x30,0x00,/*-- 文字: 你 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x80,0x40,0xF0,0x2C,0x43,0x20,0x98,0x0F,0x0A,0xE8,0x08,0x88,0x28,0x1C ,0x08,0x00,0x00,0x00,0x7F,0x00,0x10,0x0C,0x03,0x21,0x40,0x3F,0x00,0x00,0x03,0x1C ,0x08,0x00};code unsigned char Table5[]={/*-- 调入了一幅图像：C:\Documents and Settings\sammy\桌面\小新.bmp --*//*-- 宽度x高度=64x64 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xE0,0xF0 ,0xF8,0x7C,0x3C,0x1E,0x1E,0x8F,0xCF,0xCF,0xCF,0xDF,0x9F,0x9F,0x1F,0x1F,0x3F,0x3E ,0x3E,0x3E,0x7C,0x7C,0x7C,0xF8,0xF8,0xF0,0xE0,0xC0,0x80,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x80,0x80,0x00,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xC0,0x20,0x10,0x08,0x08,0x1E,0x3F,0x7F,0x03 ,0x00,0x00,0x00,0x06,0x07,0x07,0x03,0x03,0x03,0x0F,0x3F,0x3F,0x7E,0x78,0x78,0x30 ,0x00,0x00,0x00,0x00,0x60,0xE0,0xF0,0x78,0x39,0x39,0x73,0xFE,0x60,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x03,0x04,0x08,0x11,0x08,0x04,0x83,0x80,0x0C,0x92,0xA2,0x44 ,0x22,0x12,0x00,0x00,0x00,0x00,0x00,0x0F,0x30,0x40,0x80,0x80,0x80,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x02,0x02,0x04,0x04,0x04,0x08,0x08,0x08,0x08,0x10,0x10,0x00 ,0x00,0x00,0x00,0x40,0x40,0x80,0x80,0x80,0x00,0x00,0x00,0xFF,0x00,0x00,0x00,0x00 ,0x00,0x60,0x90,0x10,0x20,0x10,0x90,0x60,0x00,0x03,0x04,0x08,0x11,0x08,0x04,0x03 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x03,0x0C,0x10 ,0xE0,0xC0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x01,0x00,0x01,0x06,0xF8,0x00,0x00 ,0x00,0x00,0x00,0x01,0x02,0x01,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x1F ,0x7F,0xFF,0xF3,0xF3,0xFE,0xFC,0xFC,0xF8,0xF8,0xF0,0xF0,0xF0,0xE0,0xE0,0xE0,0xE0 ,0xE0,0xE0,0xE4,0xE0,0xE0,0xE0,0x10,0x10,0x10,0x08,0x08,0x04,0x02,0x01,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xD8,0xD8,0xFC ,0xFC,0xFC,0xFD,0xFD,0xFF,0xF7,0xF7,0xF7,0xF7,0xFF,0xFF,0xFF,0xFF,0xF3,0xF7,0xF7 ,0xFF,0xFF,0xFF,0xFD,0xFD,0xFC,0xDC,0xD8,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0 ,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0,0xC0 ,0xC0,0xC0,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0x7F,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF ,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF ,0xFF,0xFF};code uchar Table8[]={/*-- 文字: 相 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x10,0xD0,0xFF,0x30,0x50,0x90,0x00,0xFE,0x22,0x22,0x22,0x22,0xFE ,0x00,0x00,0x04,0x03,0x00,0xFF,0x00,0x00,0x01,0x00,0xFF,0x42,0x42,0x42,0x42,0xFF ,0x00,0x00,/*-- 文字: 约 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x40,0x60,0x58,0xC7,0x60,0x18,0x40,0x20,0x58,0x8F,0x08,0x08,0x08,0xF8 ,0x00,0x00,0x10,0x32,0x13,0x12,0x0A,0x0A,0x08,0x00,0x00,0x00,0x43,0x80,0x40,0x3F ,0x00,0x00,/*-- 文字: 丛 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0x00,0xFE,0x00,0x00,0x00,0x00,0xFE,0x80,0x00,0x00,0x00 ,0x00,0x00,0x20,0x30,0x2C,0x23,0x20,0x21,0x36,0x2C,0x23,0x20,0x20,0x23,0x26,0x3C ,0x28,0x00,/*-- 文字: 林 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x10,0x90,0xFF,0x90,0x10,0x00,0x10,0x10,0xD0,0xFF,0x90,0x10,0x10 ,0x10,0x00,0x08,0x06,0x01,0xFF,0x00,0x13,0x08,0x04,0x03,0x00,0xFF,0x01,0x06,0x18 ,0x08,0x00};code uchar Table9[]={/*-- 文字: 浪 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0x30,0x01,0xC6,0x30,0x00,0xFC,0x94,0x95,0x96,0x94,0x94,0xFC,0x00 ,0x00,0x00,0x04,0x04,0xFE,0x01,0x00,0x00,0xFF,0x40,0x21,0x06,0x08,0x34,0x62,0xC2 ,0x40,0x00,/*-- 文字: 漫 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x20,0x81,0x66,0x00,0xC0,0x5F,0xD5,0x55,0x55,0xD5,0x55,0x5F,0xC0 ,0x00,0x00,0x04,0xFC,0x03,0x00,0x00,0x81,0x85,0x4D,0x55,0x25,0x35,0x4D,0xC5,0x41 ,0x00,0x00,/*-- 文字: 野 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x7E,0x4A,0xFE,0x4A,0x4A,0x7E,0x00,0x42,0x52,0xD2,0x6A,0x46,0xC2 ,0x40,0x00,0x22,0x22,0x22,0x1F,0x12,0x12,0x12,0x00,0x40,0x80,0x7F,0x00,0x00,0x00 ,0x00,0x00,/*-- 文字: 岭 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0xF0,0x00,0xFF,0x00,0xF0,0x40,0x20,0x10,0x2C,0x43,0x04,0x08,0x70 ,0x20,0x00,0x08,0x1F,0x08,0x07,0x04,0x07,0x01,0x05,0x09,0x11,0x29,0x65,0x03,0x01 ,0x00,0x00};void Delay_us(unsigned int DelayTime){while(DelayTime) DelayTime--;}void Delay_x10ms(unsigned char DelayTime) //***************10ms延时**********//{unsigned char i,j,k;for(i=0;i<DelayTime;i++)for(j=0;j<10;j++)for(k=0;k<120;k++) {;}}/*----------------------------------------------------------------------------下面这个函数用于液晶模块的忙信号检测。

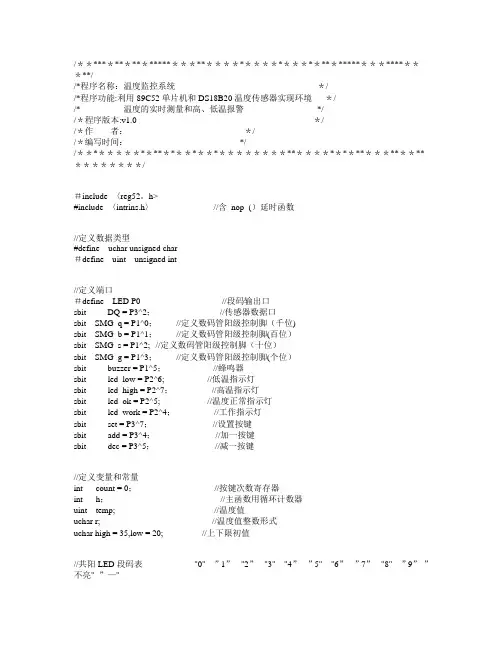

/＊＊***＊**＊**＊*****＊＊＊**＊＊＊＊*＊＊＊＊*＊＊＊*＊**＊*****＊＊＊****＊＊＊**//*程序名称：温度监控系统＊//*程序功能:利用89C52单片机和DS18B20温度传感器实现环境＊//* 温度的实时测量和高、低温报警*//＊程序版本:v1.0 ＊//＊作者：＊//＊编写时间：*//＊＊*＊＊＊＊＊*＊**＊*＊＊*＊＊*＊＊＊＊＊＊＊＊**＊＊＊＊*＊*＊**＊＊＊**＊＊**＊＊＊＊＊＊＊＊/＃include 〈reg52。

h>#include 〈intrins.h〉//含_nop_(）延时函数//定义数据类型#define uchar unsigned char＃define uint unsigned int//定义端口＃define LED P0 //段码输出口sbit DQ = P3^2；//传感器数据口sbit SMG_q = P1^0；//定义数码管阳级控制脚（千位)sbit SMG_b = P1^1；//定义数码管阳级控制脚(百位）sbit SMG_s = P1^2; //定义数码管阳级控制脚（十位）sbit SMG_g = P1^3；//定义数码管阳级控制脚(个位）sbit buzzer = P1^5；//蜂鸣器sbit led_low = P2^6; //低温指示灯sbit led_high = P2^7；//高温指示灯sbit led_ok = P2^5; //温度正常指示灯sbit led_work = P2^4；//工作指示灯sbit set = P3^7；//设置按键sbit add = P3^4；//加一按键sbit dec = P3^5；//减一按键//定义变量和常量int count = 0；//按键次数寄存器int h；//主函数用循环计数器uint temp; //温度值uchar r; //温度值整数形式uchar high = 35,low = 20; //上下限初值//共阳LED段码表"0" ”1”"2”"3" "4””5" "6””7”"8" ”9””不亮" ”—"uchar code LED_code［12] = ｛0xc0,0xf9，0xa4，0xb0，0x99，0x92,0x82，0xf8,0x80,0x90}; uchar code LED_code1[] = ｛0x40，0x79,0x24,0x30，0x19,0x12，0x02,0x78，0x00，0x10}；uchar code ditab［16］={0x00,0x01，0x01，0x02，0x03,0x03，0x04，0x04，0x05,0x06，0x06，0x07,0x08,0x08,0x09，0x09｝；//小数部分转换码表uchar data temp_data［2］= ｛0x00,0x00};//存储从传感器读出的温度值uchar data dp[5］= {0x00，0x00,0x00,0x00,0x00｝；//显示单元数据，共4个数据和一个运算//子函数声明void ds_reset（）；//DS18B20初始化函数void ds_write(uchar ds_wrdata）；//DS18B20写数据函数uchar ds_read(); //DS18B20读数据函数read_temp(）; //读取温度函数void change_temp(uint tem)；//温度数据处理void xianshi（int horl)；//温度显示转换void display（); //数码管显示函数void keyscan(); //按键查询函数void warn_led（)；//超限报警void delay(uint t）；//延时函数，单次25us/＊**＊＊***＊**＊＊＊＊*＊***主函数＊*＊＊＊＊*＊**＊**＊＊****＊*/void main（)｛LED=0x00; //初始化显示端口led1=0;led2=0;led3=0；led4=0；for(h=0；h<4;h++）{dp[h］=8;}while(1) //循环执行显示和温度读取｛uchar i;for（i=0；i〈200;i++）{warn_led(）; //指示灯控制display（）; //显示keyscan（); //按键扫描｝change_temp(read_temp（)）；//温度数据读取和处理｝}/＊***＊＊＊＊*＊*****＊＊＊*＊******＊＊**＊＊*＊*＊＊＊＊*＊＊＊*＊**//*函数名称：ds_reset（）*//＊函数功能：DS18B20初始化*//*入口参数：无＊//*输出参数:无＊//*调用函数：delay（）;_nop_(); *//*全局变量：无＊//＊局部变量：presence ＊//*＊＊**＊***＊*＊＊＊***＊**＊***＊*＊********＊＊**＊＊＊＊＊＊＊＊/void ds_reset(void){char presence=1；while（presence）{while(presence）｛DQ=1；//传感器数据段先置高电平_nop_（);_nop_（）；//适当延时DQ=0; //传感器数据段从高电平拉到低电平delay（50）; //延时DQ=1; //再置高电平delay(6)；//延时presence=DQ; //初始化成功,继续下一步｝delay(45）; //延时presence=~DQ;｝DQ=1; //拉高电平led_work=0; //开工作指示灯}/**＊＊**＊****＊************＊*＊*＊＊*＊*＊**＊＊*＊＊***＊＊*//*函数名称:ds_write（) *//＊函数功能：向DS18B20写数据*//＊入口参数：ds_wrdata ＊//*输出参数：无＊//＊调用函数：delay（);_nop_(); ＊//*全局变量:无*//*局部变量：ds_wrdata ＊//＊**＊**＊＊＊＊*＊＊*＊***＊＊*＊＊****＊＊*＊＊*＊＊*＊*＊＊＊＊**＊＊＊/ void ds_write(uchar ds_wrdata){uchar i；for(i=8;i〉0;i——）｛DQ=1;_nop_();_nop_(）;DQ=0;_nop_（)；_nop_（）；_nop_（）；_nop_()；DQ=ds_wrdata&0x01; //最低位移出delay（6）;ds_wrdata=ds_wrdata/2；//右移1位｝DQ=1；delay(1);｝/*＊＊***＊＊***＊＊**＊＊＊**＊*＊＊**＊**＊＊*＊**＊*＊＊＊*＊＊＊＊＊＊/ /*函数名称：ds_read(）＊//*函数功能:从DS18B20读数据*//＊入口参数:无＊//＊输出参数：value *//*调用函数：delay(）;_nop_（)；＊//*全局变量：＊//*局部变量：i；value; ＊//＊****＊**＊＊＊**＊＊*＊＊＊＊＊*****＊＊＊*********＊*＊*＊＊***/uchar ds_read(void)｛uchar i；uchar value=0；for(i=8；i>0;i-—)｛DQ=1;_nop_（)；_nop_(）;value〉>=1;DQ=0；_nop_(）;_nop_（）；_nop_（）;_nop_(）；DQ=1；_nop_（）；_nop_（）;_nop_(）；_nop_（）；if(DQ）value|=0x80;delay（6);｝DQ=1；return(value)；｝/*＊*＊＊＊*＊＊*＊****＊**＊＊**＊**＊*＊＊＊＊*＊**＊＊＊**＊*＊＊＊＊*/ /*函数名称：read_temp(）*//*函数功能：读温度数据数据＊//＊入口参数:无＊//*输出参数：yemp ＊//＊调用函数：ds_reset()；ds_write（)；ds_read（）；*//* delay(); *//＊全局变量：temp ＊//*局部变量：temp_data［］；＊//**＊*＊＊＊＊＊＊＊******＊**＊＊*＊*＊*＊＊*＊****＊＊＊＊***＊＊＊＊＊/ read_temp(）{ds_reset()；//传感器初始化delay(200)；ds_write(0xcc)；//发跳过读取序列号命令ds_write(0x44）; //发温度转换命令ds_reset();delay（1）；ds_write（0xcc)；ds_write(0xbe）；//读18B20中存储器temp_data［0]=ds_read(）；//读温度值的低字节命令temp_data[1]=ds_read（）; //读温度值的高字节temp=temp_data[1］;temp<〈=8；temp=temp|temp_data[0］; //两字节合成一个整型变量return temp；//返回温度值}/**＊＊*＊＊＊*＊*＊＊＊＊**＊＊*＊*＊*＊＊＊＊*＊*****＊＊＊**＊＊＊*＊*＊/ /＊函数名称:chang_temp（) *//＊函数功能：将温度传感器中独到的数据进行转换*//＊入口参数：tem *//＊输出参数：dp[］*//*调用函数：无*//＊全局变量:dp[］;ditab［］；r; *//*局部变量：tem ＊//**＊＊*＊**＊＊***＊*＊*＊**＊*****＊＊*＊***＊**＊*＊**＊*＊*＊*/void change_temp（uint tem){uchar n=0;if(tem>6348) // 温度值正负判断{tem=65536—tem; // 负温度求补码n=1; //标志位置1}dp［4］=tem＆0x0f; // 取小数部分的值dp［0]=ditab［dp[4］]；// 存入小数部分显示值dp［4]=tem〉〉4；// 取中间八位，即整数部分的值dp[3］=dp[4］/100; // 取百位数据dp［1]=dp[4］%100；// 取后两位数据dp[2］=dp[1］/10；// 取十位数据dp[1］=dp［1］%10；// 个位r=dp[1]+dp［2]*10+dp［3］*100；//实际温度值（十进制)if（！dp［3]）//符号位显示判断{dp［3]=0x0a; //最高位为0时不显示if(!dp[2］){dp[2］=0x0a；//次高位为0时不显示}}if(n）｛dp［3]=0x0b；//负温度时最高位显示"—”}}/*＊＊＊＊＊＊＊＊＊＊＊*＊＊＊＊******＊*＊*＊****＊*＊＊**＊****＊***//*函数名称：xianshi() ＊//*函数功能：温度数据转换成显示所需LED段码*//＊入口参数：horl *//*输出参数：dp［] *//*调用函数:无*//＊全局变量：dp[]; *//＊局部变量：n; *//*＊＊＊＊*＊＊＊＊＊＊＊*＊＊*＊＊***＊＊*＊＊＊＊**＊***＊＊＊＊**＊*＊*＊＊/ void xianshi（int horl）｛int n=0；if（horl〉128) //负数补码转换｛horl=256—horl;n=1；}dp［3]=horl/100;dp［3]=dp［3］＆0x0f; //百位dp［2］=horl%100/10; //十位dp[1]=horl％10；//个位dp[0]=0; //小数位if(!dp［3]）//高位为零不显示｛dp［3］=0x0a;if(！dp［2])｛dp[2］=0x0a;}｝if(n) //负数最高位显示“—"｛dp[3]=0x0b；｝}/*＊＊＊＊*＊＊*****＊＊＊****＊*＊*****＊*＊＊*＊*＊＊＊***＊＊＊**＊/ /＊函数名称：display（）＊//*函数功能：数码管显示*//*入口参数：无＊//＊输出参数：无*//*调用函数:delay（) ＊//＊全局变量：dp[］;LED_code[］；LED_code1［]；*//＊led1；led2;led3；led4; *//*局部变量：j；*//＊*＊*＊*＊＊＊*****＊**＊**＊＊＊*＊*＊*＊**＊*＊＊＊***＊*＊****＊/ void display（){int j;for(j=0;j<4;j++) //4位LED扫描控制｛switch（j)｛case 0：LED=LED_code[dp[0］］；led4=1;delay(450);led4=0；break；//小数位case 1:LED=LED_code1[dp［1]]；led3=1；delay(450）；led3=0；break；//个位case 2：LED=LED_code[dp[2]];led2=1；delay(450）；led2=0；break；//十位case 3：LED=LED_code[dp［3］］;led1=1；delay（450）；led1=0；break; //百位}}｝/＊*＊*＊*＊**＊＊＊*＊***＊＊＊＊＊＊＊＊*＊****＊＊＊＊*＊***＊＊*＊＊*＊/ /＊函数名称：keyscan() ＊//*函数功能：按键查询*//＊入口参数：无＊//*输出参数:无*//*调用函数：delay(）;display（）;xianshi（)；＊//＊全局变量:count；high;low; *//*局部变量:无*//＊*＊＊＊*＊＊＊*＊＊**＊*＊*＊＊＊＊**＊＊＊*＊＊**＊***＊*＊＊****＊**/ void keyscan(）｛if（set==0) //set键按下{while（1)｛delay（500）；//延时去抖动if（set==0）//重新判断set键是否按下{count++；while（!set）//按键弹起继续显示前面内容display()；}if（count==1）//set按下一次执行此段{xianshi（high）；//转换上限温度为段码并显示display（）;if(add==0) //add键是否按下｛while(!add）//弹起时上限温度加一并显示display（);high+=1；}if（dec==0）//dec键是否按下{while(!dec) //弹起时上限温度减一并显示display()；high—=1;｝｝if（count==2）//set键按下两次执行此段｛xianshi(low)；//转换下限温度为段码并显示display（）;if(add==0) //add键是否按下｛while（!add）//弹起时下限温度加一并显示display(）；low+=1；｝//dec键是否按下if（dec==0）{while(！dec）//弹起时下限温度减一并显示display(）；low—=1；｝｝if(count>=3）//set键按下三次回到温度显示状态｛count=0;break;}}｝｝/*＊**＊*＊***＊＊**＊**＊***＊**＊******＊＊**＊＊＊＊＊＊**＊*＊＊//＊函数名称：warn_led（) *//*函数功能：工作情况指示灯控制*//*入口参数：无＊//*输出参数：无＊//*调用函数:无*//*全局变量：high;low；r; *//＊局部变量：无＊//＊＊＊**＊*＊＊*＊＊＊＊*＊＊***＊*＊＊＊＊＊**＊＊＊＊＊*＊*＊＊＊***＊*＊＊/ void warn_led（)｛if(r〉high）//温度高于上限温度{led_low=1；//“低温”指示灯灭led_high=0；//“高温"指示灯亮led_ok =1；//“正常"指示灯灭buzzer = 0; //蜂鸣器发声}else if（r〈low）//温度低于下限温度{led_low=0；//“低温"指示灯亮led_high=1；//“高温”指示灯灭led_ok =1; //“正常”指示灯灭buzzer = 0; //蜂鸣器发声}else //温度正常{led_low=1; //“低温”指示灯灭led_high=1；//“高温”指示灯灭led_ok =0; //“正常"指示灯亮buzzer = 1; //蜂鸣器不发声｝｝/*＊＊＊**＊＊**＊＊*＊*＊＊**＊＊＊＊**＊**＊＊*＊**＊＊＊＊*＊＊*＊***＊/ /＊函数名称：delay() *//*函数功能：延时函数，单次25us左右延时*//*入口参数：t; *//＊输出参数：无*//＊调用函数：无＊//*全局变量:无＊//*局部变量：t；*//*＊*＊**＊＊*＊**＊＊*＊*＊**＊＊＊＊*＊****＊**＊*＊＊＊***＊*****/void delay（uint t）{for (；t〉0;t—-）;}/＊*＊＊＊＊＊＊*＊*＊＊＊＊***＊程序结束****＊*＊***＊*＊＊*＊****/。

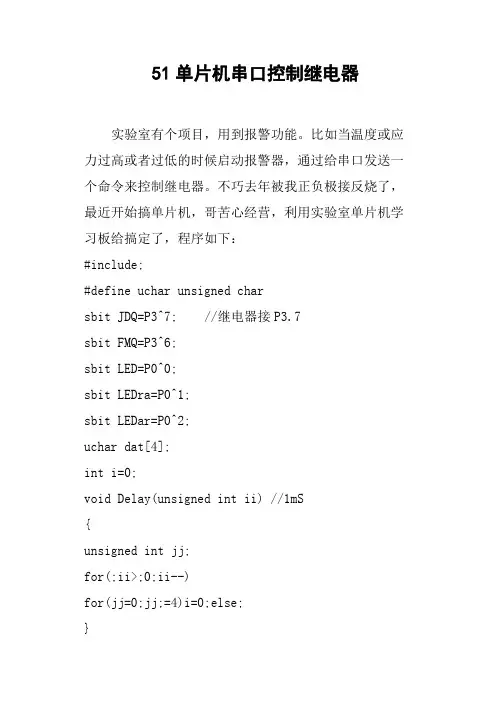

51单片机串口控制继电器
实验室有个项目，用到报警功能。

比如当温度或应力过高或者过低的时候启动报警器，通过给串口发送一个命令来控制继电器。

不巧去年被我正负极接反烧了，最近开始搞单片机，哥苦心经营，利用实验室单片机学习板给搞定了，程序如下：
#include;
#define uchar unsigned char
sbit JDQ=P3^7; //继电器接P3.7
sbit FMQ=P3^6;
sbit LED=P0^0;
sbit LEDra=P0^1;
sbit LEDar=P0^2;
uchar dat[4];
int i=0;
void Delay(unsigned int ii) //1mS
{
unsigned int jj;
for(;ii>;0;ii--)
for(jj=0;jj;=4)i=0;else;
}
EA=1;
}
main() //串口方式1发送时的定时信号，也就是移位脉冲，由定时器1产生。

不是定时器0。

{
init_serialcom();
Delay(10);
while(1);
}
第一次独立写的，程序粗糙了点，但是完美运行。

发送：E5A1 104E，继电器闭合
E5A1 114D，继电器断开
这里控制用到了四个字节，所以在中断程序里面我定义了一个数组，最后判断这四个字节是否都正确。

如果一个字节的话更简单。

下一步要用无线控制，等哥哥好消息吧。

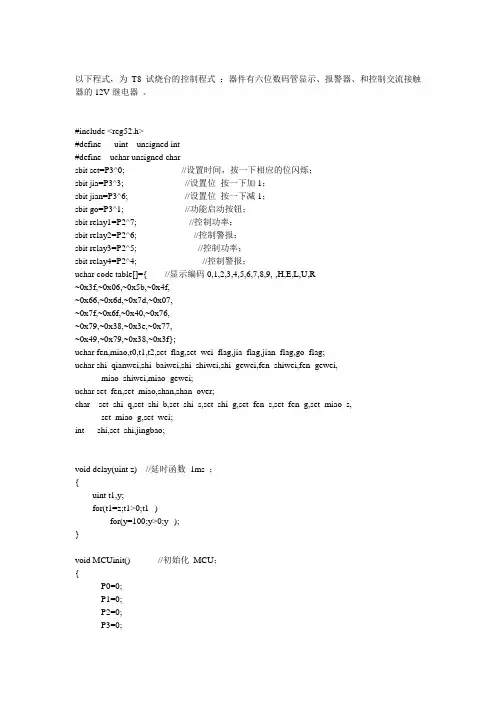

以下程式，为T8试烧台的控制程式：器件有六位数码管显示、报警器、和控制交流接触器的12V继电器。

#include <reg52.h>#define uint unsigned int#define uchar unsigned charsbit set=P3^0; //设置时间，按一下相应的位闪烁；sbit jia=P3^3; //设置位按一下加1；sbit jian=P3^6; //设置位按一下减1；sbit go=P3^1; //功能启动按钮；sbit relay1=P2^7; //控制功率；sbit relay2=P2^6; //控制警报；sbit relay3=P2^5; //控制功率；sbit relay4=P2^4; //控制警报；uchar code table[]={ //显示编码0,1,2,3,4,5,6,7,8,9,-,H,E,L,U,R~0x3f,~0x06,~0x5b,~0x4f,~0x66,~0x6d,~0x7d,~0x07,~0x7f,~0x6f,~0x40,~0x76,~0x79,~0x38,~0x3e,~0x77,~0x49,~0x79,~0x38,~0x3f};uchar fen,miao,t0,t1,t2,set_flag,set_wei_flag,jia_flag,jian_flag,go_flag;uchar shi_qianwei,shi_baiwei,shi_shiwei,shi_gewei,fen_shiwei,fen_gewei,miao_shiwei,miao_gewei;uchar set_fen,set_miao,shan,shan_over;char set_shi_q,set_shi_b,set_shi_s,set_shi_g,set_fen_s,set_fen_g,set_miao_s,set_miao_g,set_wei;int shi,set_shi,jingbao;void delay(uint z) //延时函数1ms ；{uint t1,y;for(t1=z;t1>0;t1--)for(y=100;y>0;y--);}void MCUinit() //初始化MCU；{P0=0;P1=0;P2=0;P3=0;set=1;jia=1;jian=1;go =1;set_shi_q=0;set_shi_b=0;set_shi_s=0;set_shi_g=0;set_fen_s=0;set_fen_g=0;set_miao_s=0;set_miao_g=0;set_wei=7;set_flag=0;jia_flag=0;jian_flag=0;go_flag=0;shi=0;fen=0;miao=0;t0=0;t1=0;shan=0;jingbao=0;TMOD=0x11; //使能定时器并加入初值TH0=(65536-50000)/256;TL0=(65536-50000)%256;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EA=1;ET0=1;ET1=1;TR1=1;}void setscanf() // 设置函数{while(set_flag==1){if(set_shi<=99){if(set_wei_flag==1) //设置位自左往右循环；{set_wei_flag=0;set_wei--;if(set_wei<1)set_wei=6;}switch(set_wei){case 1:{if(jia_flag==1){jia_flag=0;set_miao_g++;if(set_miao_g>9)set_miao_g=0;}if(jian_flag==1){jian_flag=0;set_miao_g--;if(set_miao_g<0)set_miao_g=9;}//时十位；=============================P0=table[set_shi_s];P1=0x20;delay(1);P0=0xff;//时个位；=============================P0=table[set_shi_g];P1=0x10;delay(1);P0=0xff;//分十位；=============================P0=table[set_fen_s];P1=0x08;delay(1);P0=0xff;//分个位；=============================P0=table[set_fen_g];P1=0x04;delay(1);P0=0xff;P0=table[set_miao_s];P1=0x02;delay(1);P0=0xff;//秒个位；=============================if(shan<20) //数码管闪烁占空比的控制1:1{P0=table[set_miao_g]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x01;delay(1);P0=0xff;break;}case 2:{if(jia_flag==1){jia_flag=0;set_miao_s++;if(set_miao_s>5)set_miao_s=0;}if(jian_flag==1){jian_flag=0;set_miao_s--;if(set_miao_s<0)set_miao_s=5;}//时十位；=============================P0=table[set_shi_s];P1=0x20;delay(1);P0=0xff;P0=table[set_shi_g];P1=0x10;delay(1);P0=0xff;//分十位；=============================P0=table[set_fen_s];P1=0x08;delay(1);P0=0xff;//分个位；=============================P0=table[set_fen_g];P1=0x04;delay(1);P0=0xff;//秒十位；=============================if(shan<20) //数码管闪烁占空比的控制1:1{P0=table[set_miao_s]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x02;delay(1);P0=0xff;//秒个位；=============================P0=table[set_miao_g];P1=0x01;delay(1);P0=0xff;break;}case 3:{if(jia_flag==1){jia_flag=0;set_fen_g++;if(set_fen_g>9)set_fen_g=0;}if(jian_flag==1){jian_flag=0;set_fen_g--;if(set_fen_g<0)set_fen_g=9;}//时十位；============================= P0=table[set_shi_s];P1=0x20;delay(1);P0=0xff;//时个位；============================= P0=table[set_shi_g];P1=0x10;delay(1);P0=0xff;//分十位；============================= P0=table[set_fen_s];P1=0x08;delay(1);P0=0xff;//分个位；============================= if(shan<20) //数码管闪烁占空比的控制1:1 {P0=table[set_fen_g]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x04;delay(1);P0=0xff;//秒十位；============================= P0=table[set_miao_s];P1=0x02;delay(1);P0=0xff;//秒个位；============================= P0=table[set_miao_g];P1=0x01;delay(1);P0=0xff;break;}case 4:{if(jia_flag==1){jia_flag=0;set_fen_s++;if(set_fen_s>5)set_fen_s=0;}if(jian_flag==1){jian_flag=0;set_fen_s--;if(set_fen_s<0)set_fen_s=5;}//时十位；=============================P0=table[set_shi_s];P1=0x20;delay(1);P0=0xff;//时个位；=============================P0=table[set_shi_g];P1=0x10;delay(1);P0=0xff;//分十位；=============================if(shan<20) //数码管闪烁占空比的控制1:1{P0=table[set_fen_s]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x08;delay(1);P0=0xff;//分个位；=============================P0=table[set_fen_g];P1=0x04;delay(1);P0=0xff;//秒十位；=============================P0=table[set_miao_s];P1=0x02;delay(1);P0=0xff;//秒个位；=============================P0=table[set_miao_g];P1=0x01;delay(1);P0=0xff;break;}case 5:{if(jia_flag==1){jia_flag=0;set_shi_g++;if(set_shi_g>9)set_shi_g=0;}if(jian_flag==1){jian_flag=0;set_shi_g--;if(set_shi_g<0)set_shi_g=9;}//时十位；=============================P0=table[set_shi_s];P1=0x20;delay(1);P0=0xff;//时个位；=============================if(shan<20) //数码管闪烁占空比的控制1:1{P0=table[set_shi_g]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x10;delay(1);P0=0xff;//分十位；=============================P0=table[set_fen_s];P1=0x08;delay(1);P0=0xff;//分个位；=============================P0=table[set_fen_g];P1=0x04;delay(1);P0=0xff;//秒十位；=============================P0=table[set_miao_s];P1=0x02;delay(1);P0=0xff;//秒个位；=============================P0=table[set_miao_g];P1=0x01;delay(1);P0=0xff;break;}case 6:{if(jia_flag==1){jia_flag=0;set_shi_s++;if(set_shi_s>9){set_shi_b++;set_shi_s=0;}}if(jian_flag==1){jian_flag=0;set_shi_s--;if(set_shi_s<0)set_shi_s=9;}//时十位；============================= if(shan<20) //数码管闪烁占空比的控制1:1 {P0=table[set_shi_s]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x20;delay(1);P0=0xff;//时个位；============================= P0=table[set_shi_g];P1=0x10;delay(1);P0=0xff;//分十位；============================= P0=table[set_fen_s];P1=0x08;delay(1);P0=0xff;//分个位；============================= P0=table[set_fen_g];P1=0x04;delay(1);P0=0xff;//秒十位；============================= P0=table[set_miao_s];P1=0x02;delay(1);P0=0xff;//秒个位；============================= P0=table[set_miao_g];P1=0x01;delay(1);P0=0xff;break;}}}else //画面‘三9999三’============ if(set_shi>99){if(set_wei>5)set_wei=4;if(set_wei_flag==1){set_wei_flag=0;set_wei--;if(set_wei<2)set_wei=5;}switch(set_wei){case 2:{if(jia_flag==1){jia_flag=0;set_shi_g++;if(set_shi_g>9)set_shi_g=0;}if(jian_flag==1){jian_flag=0;set_shi_g--;if(set_shi_g<0)set_shi_g=5;}//‘三’位；=============================P0=table[16];P1=0x20;delay(1);P0=0xff;//时千位；=============================P0=table[set_shi_q];P1=0x10;delay(1);P0=0xff;//时百位；=============================P0=table[set_shi_b];P1=0x08;delay(1);P0=0xff;//时分位；=============================P0=table[set_shi_s];P1=0x04;delay(1);P0=0xff;//时个位；=============================if(shan<20) //数码管闪烁占空比的控制1:1{P0=table[set_shi_g]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x02;delay(1);P0=0xff;//‘三’个位；=============================P0=table[16];P1=0x01;delay(1);P0=0xff;break;}case 3:{if(jia_flag==1){jia_flag=0;set_shi_s++;if(set_shi_s>9)set_shi_s=0;}if(jian_flag==1){jian_flag=0;set_shi_s--;if(set_shi_s<0)set_shi_s=9;}//时千位；============================= P0=table[16];P1=0x20;delay(1);P0=0xff;//时百位；============================= P0=table[set_shi_q];P1=0x10;delay(1);P0=0xff;//时分位；============================= P0=table[set_shi_b];P1=0x08;delay(1);P0=0xff;//时个位；============================= if(shan<20) //数码管闪烁占空比的控制1:1 {P0=table[set_shi_s]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x04;delay(1);P0=0xff;//秒十位；============================= P0=table[set_shi_g];P1=0x02;delay(1);P0=0xff;//秒个位；============================= P0=table[16];P1=0x01;delay(1);P0=0xff;break;}case 4:{if(jia_flag==1){jia_flag=0;set_shi_b++;if(set_shi_b>9)set_shi_b=0;}if(jian_flag==1){jian_flag=0;set_shi_b--;if(set_shi_b<0)set_shi_b=9;}//时十位；=============================P0=table[16];P1=0x20;delay(1);P0=0xff;//时个位；=============================P0=table[set_shi_q];P1=0x10;delay(1);P0=0xff;//分十位；=============================if(shan<20) //数码管闪烁占空比的控制1:1{P0=table[set_shi_b]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x08;delay(1);P0=0xff;//分个位；=============================P0=table[set_shi_s];P1=0x04;delay(1);P0=0xff;//秒十位；=============================P0=table[set_shi_g];P1=0x02;delay(1);P0=0xff;//秒个位；=============================P0=table[16];P1=0x01;delay(1);P0=0xff;break;}case 5:{if(jia_flag==1){jia_flag=0;set_shi_q++;if(set_shi_q>9)set_shi_q=0;}if(jian_flag==1){jian_flag=0;set_shi_q--;if(set_shi_q<0)set_shi_q=9;}//时十位；=============================P0=table[16];P1=0x20;delay(1);P0=0xff;//时个位；=============================if(shan<20) //数码管闪烁占空比的控制1:1{P0=table[set_shi_q]&0x7f;}elseif(shan>=20){P0=0xff;}P1=0x10;delay(1);P0=0xff;//分十位；=============================P0=table[set_shi_b];P1=0x08;delay(1);P0=0xff;;//分个位；=============================P0=table[set_shi_s];P1=0x04;delay(1);P0=0xff;//秒十位；=============================P0=table[set_shi_g];P1=0x02;delay(1);P0=0xff;//秒个位；=============================P0=table[16];P1=0x01;delay(1);P0=0xff;break;}}}set_shi=set_shi_q*1000+set_shi_b*100+set_shi_s*10+set_shi_g; set_fen=set_fen_s*10+set_fen_g;set_miao=set_miao_s*10+set_miao_g;if(go==0){delay(10);if(go==0)go_flag=1;set_flag=0;}continue;}}void setdisplay(uchar set_aa,uchar set_ab,uchar set_ba,uchar set_bb,uchar set_ca,uchar set_cb) {//时十位；=============================if(shi<=99){P0=table[set_aa];P1=0x20;delay(1);P0=0xff;}else{P0=table[set_aa];if(shan<=20){P1=0x20;}else{P0=0xff;}delay(1);P0=1;}//时个位；=============================P0=table[set_ab];P1=0x10;delay(1);P0=0xff;//分十位；=============================P0=table[set_ba];P1=0x08;delay(1);P0=0xff;//分个位；=============================P0=table[set_bb];P1=0x04;delay(1);P0=0xff;//秒十位；=============================P0=table[set_ca];P1=0x02;delay(1);P0=0xff;//秒个位；=============================if(shi<=99){P0=table[set_cb];P1=0x01;delay(1);P0=0xff;}else{P0=table[set_cb];if(shan<=20){P1=0x01;}else{P0=0xff;}delay(1);P0=0xff;}}//==================================================================== void display(uchar aa,uchar ab,uchar ba,uchar bb,uchar ca,uchar cb){//时十位；=============================P0=table[aa];P1=0x20;delay(1);P0=0xff;//时个位；=============================P0=table[ab]&0x7f;P1=0x10;delay(1);P0=0xff;//分十位；=============================P0=table[ba];P1=0x08;delay(1);P0=0xff;//分个位；=============================P0=table[bb]&0x7f;P1=0x04;delay(1);P0=0xff;//秒十位；=============================P0=table[ca];P1=0x02;delay(1);P0=0xff;//秒个位；=============================P0=table[cb];P1=0x01;delay(1);P0=0xff;}void initiate(){while(go_flag==1) //启动并开始计时{TR0=1;relay1=1;relay3=1;if(shi<=99) //小时数大于99，显示‘三9999三’方式{display(shi_shiwei,shi_gewei,fen_shiwei,fen_gewei,miao_shiwei,miao_gewei);}else{setdisplay(16,shi_qianwei,shi_baiwei,shi_shiwei,shi_gewei,16);}if(shi>=set_shi) //判断时间是否到设置时间{if(fen>=set_fen){if(miao>=set_miao){jingbao=0;while(1) //时间到了则停止计时，数码显示1s闪烁一次{TR0=0;relay1=0;relay3=0;if(jingbao<=20) //警报响二十秒钟，停3分钟。

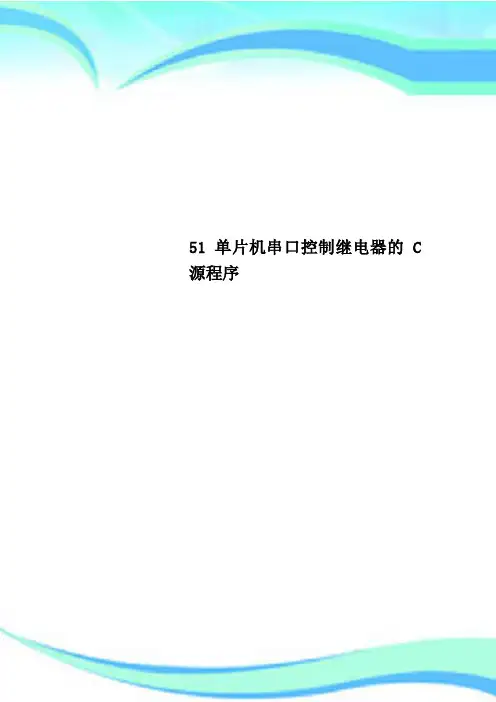

51单片机串口控制继电器的C 源程序————————————————————————————————作者：————————————————————————————————日期：51单片机串口控制继电器的C源程序2009—09-29 23：13计算机通过软件来控制单片机继电器。

操作：计算机使用串口调试助手，当然，可以自己编写控制软件（上位机软件）.单片机P1.1口连上继电器C源程序为:#include 〈reg52。

h〉sbit RELAY = P1^1； //定义继电器：接P1^1void delay（unsigned int cnt)｛while(--cnt）;｝main（)｛TMOD=0x20; //TH1=0xfd;TL1=0xfd；SM0=0;SM1=1；REN=1; //控制RITR1=1;/*以上为定时器设置和波特率设置，这样的话，通过串口调试助手发送数据（随意数据）通过改变RI（串口接收标志来实现继电器的吸合与打开＊/while（1){if(RI==1）{RI=0；delay（500)；RELAY=！RELAY； //如果吸合则打开，如果己打开则吸合.｝｝}以上在AT89s52+Keil上编译调试运行OK。

/＊**＊＊＊***＊**＊＊＊***＊*＊**＊＊**＊*＊＊＊*＊＊＊＊＊＊＊＊＊＊＊＊**＊＊＊＊＊＊＊＊*＊＊*＊＊**＊＊＊＊**＊*＊＊＊＊*//＊电子日历,有时间显示、闹铃、日期、秒表及键盘设置功能*//＊功能键A: 设置位数字+1 闹钟模式下为闹钟开关秒表模式下为记时开关*//* 功能键B：设置位数字—1 闹钟模式下为闹钟开关*//* 功能键C：设置模式及设置位选择秒表模式下为清零键＊//＊功能键D:在四种工作模式下切换设置闹钟开关＊//＊＊*＊*******＊＊＊*＊＊＊*＊*＊***＊*＊*＊＊＊＊**＊＊*＊＊*＊＊＊＊*＊＊*＊**＊＊＊＊＊＊***＊*＊＊＊**＊**＊**＊＊/＃include＃include/**＊****＊＊＊＊***＊这里设置程序初始化时显示的时间＊＊＊**＊**＊**＊****/＃define SET_HOUR 12 /＊设置初始化小时＊/＃define SET_MINUTE 00 /＊设置初始化分钟＊/＃define SET_SECOND 00 /*设置初始化秒数*//*＊*＊＊＊*＊*＊**＊*＊***＊*＊＊*＊＊系统地址＊*＊********＊＊＊*＊＊＊＊＊*＊*＊＊＊＊*/＃define BASE_PORT 0x8000 /*选通基地址＊/＃define KEY_LINE BASE_PORT+1 /*键盘行线地址*/＃define KEY_COLUMN BASE_PORT+2 /＊键盘列线地址＊/#define LED_SEG BASE_PORT+4 /＊数码管段选地址*/＃define LED_BIT BASE_PORT+2 /＊数码管位选地址＊/#define LED_ON（x) XBYTE[LED_BIT］=（0x01〈〈x) style=”line—height: 25px; ”> #define LED_OFF XBYTE［LED_SEG]=0x00 /*LED显示空＊/</x） >/＊*＊*******＊***在设置模式下对秒分时的宏定义**＊*＊＊＊*＊***＊*＊＊*/＃define SECOND 0 /*对应数码管右边两位＊/#define MINUTE 1 /＊对应数码管中间两位＊/#define HOUR 2 /*对应数码管左边两位＊//＊*＊**＊＊＊＊＊***＊＊*＊＊＊＊定义四种工作模式＊＊＊＊**＊**＊****＊＊*＊*＊＊**/#define CLOCK clockstr /＊时钟模式*/#define ALART alartstr /*闹钟模式＊/#define DATE datestr /＊日期模式*/＃define TIMER timerstr /*秒表模式＊//******＊*＊＊＊*＊＊＊＊以下是所有子函数的声明＊*＊＊*＊＊***＊**＊**＊＊***/void sys_init（void）; /＊系统的初始化程序*/void display（void）; /＊动态刷新一次数码管子程序＊/void clockplus（void)； /＊时间加1S的子程序*/void update_clockstr（void）； /＊更新时间显示编码*/void update_alartstr（void）；/＊更新闹钟时间的显示编码*/void update_datestr(void）； /*更新日期显示编码＊/void update_timerstr(void)；/＊更新秒表时间的显示编码＊/void deley（int); /*延时子程序*/void update_dispbuf(unsigned char ＊）； /＊更新显示缓冲区*/unsigned char getkeycode(void)； /＊获取键值子程序*/void keyprocess（unsigned char）; /*键值处理子程序＊/unsigned char getmonthdays(unsigned int，unsigned char）;/*计算某月的天数子程序*//*功能键功能子函数＊/void Akey(void); /*当前设置位+1 开关闹钟开关秒表＊/void Bkey(void)；/＊当前设置位—1 开关闹钟*/void Ckey(void); /＊设置位选择秒表清零*/void Dkey（void)；/*切换四种工作模式＊//****＊******＊*＊＊＊***＊**全局变量声明部分****＊＊*＊***＊＊**＊***＊＊/unsigned char led[10]={0x3F，0x06，0x5B,0x4F，0x66,0x6D,0x7D,0x07,0x7F,0x6F};/＊从0~9的LED编码＊/unsigned char ledchar[3］={0x5c,0x54，0x71｝；/*o n f*///unsigned char key［24]={ /＊键值代码数组对应键位：＊/// 0x70,0x71，0x72，0x73,0x74，0x75, /＊7 8 9 A TRACE RESET＊/// 0xb0，0xb1,0xb2,0xb3，0xb4,0xb5， /* 4 5 6 B STEP MON */// 0xd0，0xd1，0xd2,0xd3,0xd4,0xd5， /* 1 2 3 C HERE LAST */// 0xe0,0xe1,0xe2，0xe3，0xe4,0xe5｝; /* 0 F E D EXEC NEXT */struct{ /*时间结构体变量＊/unsigned char s；unsigned char m；unsigned char h;｝clock=｛SET_SECOND，SET_MINUTE，SET_HOUR};struct{ /＊闹铃时间结构体变量＊/unsigned char m;unsigned char h;｝alart={SET_MINUTE，SET_HOUR｝;struct{ /*日期结构体变量＊/unsigned int year;unsigned char month;unsigned char day；｝date={6，1，1｝;struct｛/＊秒表时间结构体变量*/unsigned char ms;unsigned char s;unsigned char m；｝timer={0,0,0｝;unsigned char dispbuf［6]； /＊显示缓冲区数组*/unsigned char clockstr[6]； /＊时间显示的数码管编码数组＊/unsigned char alartstr［6］； /*闹钟显示的数码管编码数组＊/unsigned char datestr[6]; /＊日期显示的数码管编码数组*/unsigned char timerstr[6]；/*秒表显示的数码管编码数组＊/unsigned int itime=0,idot； /*定时器0中断计数＊/unsigned char itime1=0； /＊定时器1中断计数*/sbit P3_1=P3^1; /*外接蜂鸣器的管脚*/bdata bit IsSet=0； /*设置模式标志位０：正常走时１：设置模式＊/bdata bit Alart_EN=0; /＊闹铃功能允许位０：禁止闹铃１:允许闹铃*/bdata bit IsBeep=0；/*响铃标志位０：未响铃１：正在响铃＊/unsigned char SetSelect=0; /*在设置模式IsSet=1时，正在被设置的位,对应上面的宏*/unsigned char *CurrentMode；/＊标志当前正设置的功能，如CurrentMode=CLOCK 或CurrentMode=ALART等*/void timerplus(void);/***＊**＊＊＊*＊＊＊*＊＊＊＊＊****＊＊＊函数部分＊＊*****＊*＊*＊*＊＊＊＊＊＊＊**＊＊*/void main（void）{sys_init（）;while（1){XBYTE［KEY_COLUMN,0x00]; /*给键盘列线赋全零扫描码，判断是否有键按下*/while（(XBYTE［KEY_LINE]＆0x0f）==0x0f) /*检测是否有键按下,无则一直进行LED 的刷新显示*/｛if（Alart_EN&&（clock.h==alart。

STC51单片机普通IO口模拟IIC（I2C）接口通讯的程序代码STC 51单片机普通IO口模拟IIC(I2C)接口通讯的程序代码原文：（改自周立功软件包）#include <reg51.h>#include <intrins.h>#define uchar unsigned char /*宏定义*/#define uint unsigned intextern void Delay1us(unsigned char );sbit SDA=P1^6; /*模拟I2C数据传送位*/sbit SCL=P1^7; /*模拟I2C时钟控制位*/bit ack; /*应答标志位*//************************************************************** *****起动总线函数函数原型: void Start_I2c();功能: 启动I2C总线,即发送I2C起始条件.*************************************************************** *****/void Start_I2c(){SDA=1; /*发送起始条件的数据信号*/Delay1us(1);SCL=1;Delay1us(5); /*起始条件建立时间大于4.7us,延时*/SDA=0; /*发送起始信号*/Delay1us(5); /* 起始条件锁定时间大于4μs*/SCL=0; /*钳住I2C总线，准备发送或接收数据 */Delay1us(2);}/************************************************************** *****结束总线函数函数原型: void Stop_I2c();功能: 结束I2C总线,即发送I2C结束条件.*************************************************************** *****/void Stop_I2c(){SDA=0; /*发送结束条件的数据信号*/Delay1us(1); /*发送结束条件的时钟信号*/SCL=1; /*结束条件建立时间大于4us*/Delay1us(5);SDA=1; /*发送I2C总线结束信号*/Delay1us(4);}/*******************************************************************字节数据发送函数函数原型: void SendByte(uchar c);功能: 将数据c发送出去,可以是地址,也可以是数据,发完后等待应答,并对此状态位进行操作.(不应答或非应答都使ack=0)发送数据正常，ack=1; ack=0表示被控器无应答或损坏。

开源详解(看完如觉得不错，请顶一下哦！)声明：软件版权归作者完全所有。

未经作者授权，请勿在任何第三方杂志、报刊、网站转载或发表，本程序仅供学习研究用，您可以自由拷贝、散发本程序，但不能用于商业目的。

很多网上认识的朋友，提到这个话题，在此用此例给热爱单片机的朋友！---一个简单的串口控制继电器的例子（全部源代码）-- 马工2006-5-8 20：00下面的文章详细的说明了如何在PC端编制控制程序，并且通过串口输出数据来控制单片机硬件，单片机外围连接了若干继电器，达到控制继电器开关的作用。

要说的是，有很多的方法可以实现上述的功能，下面的方法只是其中的一种，并且出于便于大家学习阅读的目的，很多代码并没有进行优化，而是将其展开编写，在你理解后，你完全可以在此基础上修改、优化代码，使之更优化和精简，并符合你的其他要求。

如果你读完这篇文章，觉得给你带来了帮助，我非常高兴。

如果你无法理解，你应该再看一下其他更基础的书籍、文章。

我想应该分成二个部分来讲（单片机部分、PC程序部分），并且希望能写得较为详细，把基础的讲述清楚。

1、单片机部分电路图：此主题相关图片如下：单片机源代码（asm格式）:;--------------------------------------------------;--------------------------------------------------;设置串行口波特率9600;串行口设置MODE1，SM1=0，REN=1,SMOD=1;晶振11.0592,定时设置为0FDH;常用端口设置参数;FD 9600;FA 4800;F4 2400;E8 1200;--------------------------------------------------;*********************************************************** ORG 00HJMP STARTORG 23HJMP UARTORG 30HSTART: MOV SP,#70HMOV SCON,#50HMOV TMOD,#00100001B ;TIM1在模式2 TIM0在模式1MOV TH1,#0F4H ;设置定时时间SETB TR1 ;启动定时器1SETB ES ;允许串口中断SETB EA ;允许总中断MOV P0,#0 ;P0、P2输出低电平MOV P2,#0JMP $ ;等待状态;*****************************************;串行口中断;*****************************************UART: PUSH ACCPUSH PSWCLR ES ;关闭串行口中断MOV TH0,#HIGH(65536-65536)MOV TL0,#LOW(65536-65536)SETB TR0 ;开定时器0MOV 30H,#00 ;同步位MOV 31H,#00 ;数据1MOV 32H,#00 ;数据2MOV 33H,#00 ;结束位MOV R0,#30HREC:jbc tf0,FS ;接收时间是否超时？是则执行FSJNB RI,REC ;接收数据CLR RIMOV A,SBUFMOV @R0,AINC R0JMP RECFS: CLR TR0 ;关定时器0;********************************CALL FUN ;解码并控制继电器SETB ES ;开串行口中断POP PSWPOP ACCRETI ;中断子程序返回;**************************************** ;解码并控制继电器;下面的程序可以更简洁，但为了方便，展开来编制;**************************************** FUN: MOV A,#0AH ;判断第1字节即同步位CJNE A,30H,ERRMOV A,#0DH ;判断第4字节即结束位CJNE A,33H,ERR;****************************************;第2字节即数据位1,代表继电器J1-8;第3字节即数据位2,代表继电器J9-16;**************************************** MOV A,31HMOV P0,AMOV A,32HMOV P2,ARET;**************************************; 数据错误处理;************************************** ERR:MOV 30H,#00 ;同步位MOV 31H,#00 ;数据1MOV 32H,#00 ;数据2MOV 33H,#00 ;结束位RETEND ;程序结束;--------------------------------------------------;--------------------------------------------------单片机源代码（asm格式）+电路图下载：点击浏览该文件电路图说明：这个电路非常典型，串行口（也称RS232）接口集成电路MAX232与单片机AT89S51引脚P3.0(RXD)\P3.1(TXD)连接，构成与主机的通讯接口电路。

闪烁灯[实验要求]点亮与单片机P1.0口相连的发光二极管，延时0.2S，然后熄灭，延时0.2S，再点亮，如此循环下去。

[实验目的]初步了解单片机IO口输出高低电平的作用，延时函数的时间估算。

[硬件电路][源代码]#include<reg51.h>/**********************************************************上面这行是一个"文件包含"处理。

所谓"文件包含"是指一个文件将另外一个文件的内容全部包含进来这里的程序虽然只写了一行，但C编译器在处理的时候却要处理几十或几百行，这里包含reg51.h的目的在于本程序要使用P1这个符号，而P1是在reg51.h这个头文件中定义的。

大家可以在编译器目录下面用记事本打开这个文件看看。

*********************************************************/sbit P1_0=P1^0; //定义IO口这步的目的是让编//译器知道P1_0代表的就是单片机的P1.0口void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k; //定义3个无符号字符型变量。

for(i=20;i>0;i--) //三个FOR循环用来延时,这里为for(j=20;j>0;j--) //什么是0.2S大家可以用WAVE for(k=248;k>0;k--); //高断点仿真一下，就可知道大概 } //是0.2S了。

void main(void) //每一个C语言程序有且只有一个主函数，{while(1) //循环条件永远为真，以下程序一直执行下去。

{P1_0=0; // I/O口P1.0输出低电平，小灯被点亮。

delay02s(); //延时经过0.2秒。

P1_0=1; // I/O口P1.0输出高电平，小灯熄灭。
