卫生间防臭地漏安装图文详解

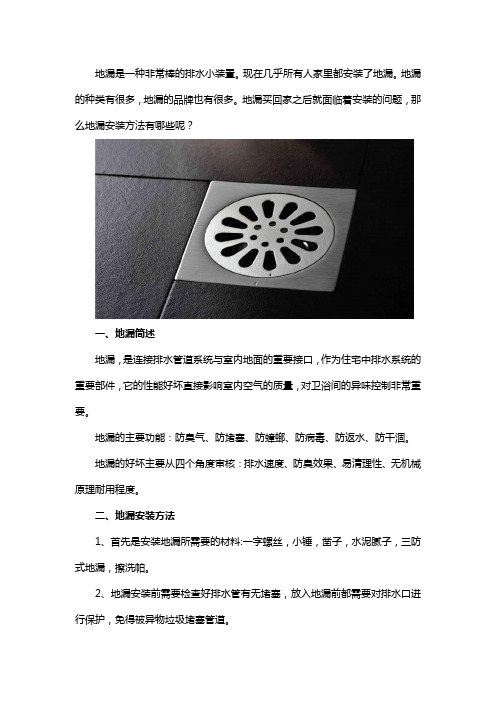

地漏是一种非常棒的排水小装置。

现在几乎所有人家里都安装了地漏。

地漏的种类有很多，地漏的品牌也有很多。

地漏买回家之后就面临着安装的问题，那么地漏安装方法有哪些呢？一、地漏简述地漏，是连接排水管道系统与室内地面的重要接口，作为住宅中排水系统的重要部件，它的性能好坏直接影响室内空气的质量，对卫浴间的异味控制非常重要。

地漏的主要功能：防臭气、防堵塞、防蟑螂、防病毒、防返水、防干涸。

地漏的好坏主要从四个角度审核：排水速度、防臭效果、易清理性、无机械原理耐用程度。

二、地漏安装方法1、首先是安装地漏所需要的材料:一字螺丝，小锤，凿子，水泥腻子，三防式地漏，擦洗帕。

2、地漏安装前需要检查好排水管有无堵塞，放入地漏前都需要对排水口进行保护，免得被异物垃圾堵塞管道。

3、在清理干净水泥碎屑之后，将坑壁四周刮上水泥腻子;地漏反面四周也刮上水泥腻子，使它俩牢固结合。

4、地漏中心对着排水管道中心，放入坑中，用力把它按实。

5、在按牢之后，用擦洗帕把多余的水泥腻子擦去，清理地面的水泥碎屑垃圾。

6、厨卫安装地漏的时候必须注意坡度。

“水往低处流”这一道理相信大家都明白，厨卫去水也一样，在铺装的时候，需要在地漏的四周做出一定的坡度，好让水能自然往下流。

7、最后一步就是把盖子装上去，等待24个小时，水泥凝结之后就可以使用了。

下水地漏安装注意事项1、安装地漏的目的是为了排水,因此地漏安装的位置要略低于地面,方便排水。

在地漏安装之前,若是排水管距离地面过近,应将排水管适量裁短,这样才能保证安装好的地漏的面板比地面略低。

2、地漏安装时,为了防止工具等物品掉入排水管而引起堵塞,事先要用布或其它软的物品将排水管堵住,带安装地漏芯时才取出。

3、若是洗衣机使用的地漏,可以选购专用的洗衣机地漏或者连接件,当然也可直接之用普通的地漏,只需将排水管套管插在地漏上部的固定销上即可,只是实用性和方便性就不如前两者。

以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

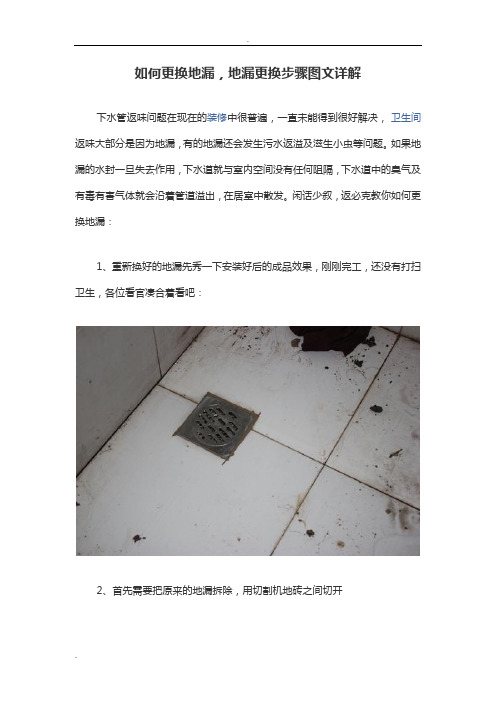

如何更换地漏，地漏更换步骤图文详解
下水管返味问题在现在的装修中很普遍，一直未能得到很好解决，卫生间返味大部分是因为地漏，有的地漏还会发生污水返溢及滋生小虫等问题。

如果地漏的水封一旦失去作用，下水道就与室内空间没有任何阻隔，下水道中的臭气及有毒有害气体就会沿着管道溢出，在居室中散发。

闲话少叙，返必克教你如何更换地漏：
1、重新换好的地漏先秀一下安装好后的成品效果，刚刚完工，还没有打扫卫生，各位看官凑合着看吧：
2、首先需要把原来的地漏拆除，用切割机地砖之间切开
3、切割的过程中喷水可以更好的完成切割直线
4、切割完成后用榔头敲打地漏及切割的部分，使地漏与地砖之间出现松动，能够更容易的取出需要更换的地漏；
5、取下地漏后发现地漏上附着了许多杂物，这就导致了卫生间排水不流畅及出现异味
6、把地漏扔一边，然后找块抹布放入下水通道，一定要塞严实，主要是防止清理凹槽时水泥、沙粒等掉入、堵塞下水管道
7、清理沙粒、水泥等杂物
8、清理完成后取出抹布，放入地漏检查地漏高低是否合适
9、若没问题后取出适量的防渗水材料并和拌均匀，这里最好用防水材料，否则水有可能会渗入下一层
10、然后把和拌均匀的防水材料涂抹到凹槽及新地漏的周边
11、接着把地漏放入凹槽，注意凹槽比周边地砖低大概1mm
12、等大约10分钟后，把蘸过水的过滤轴放入地漏底座，并适当的旋转使过滤轴周边的硅胶与底座充分结合
13、放上过滤网，并打扫地漏周边
14、大功告成
. .。

图解防爆地漏安装教程（附视频）一、概述防爆地漏安装于人防工程的排水管道处。

战时将地漏漏盖下降，逆时针旋紧后封闭排水口，防止冲击波、毒气进入人防工程，并可防止污水倒灌。

适用于新建或改建的各类防空地下室的扩散室、洗消间、防毒通道等需冲洗房间的排水地漏装置，防爆地漏安装于通向人防防护区外的排水管上的防护区内端，将该漏芯放置在阀腔里，并顺时针方向旋转约60度即可完全密闭锁紧（反之逆时针方向旋转60度即可退出），密闭时可防止爆炸冲击波及其它有毒气体由管道进入防防护区护，起到安全防护的作用。

战时该地段染毒需清洗时，可将地漏打开，进行排水。

防爆地漏经模拟核爆炸试验，达到人防的抗爆标准要求。

二、主要技术性能及要求：1、静压试验：≥1MPa；2、地漏平面及周边测试抗爆压力：3.5MPa；3、底部测试抗爆压力：1.5MPa；4、介质要求：无腐蚀及杂物的水，水温1～100℃；三、产品结构与尺寸表1、分类：防爆地漏按材质分为：一般防爆地漏和不锈钢防爆地漏。

按照型号划分为：FDI-X型防爆地漏和FBFDDcr型不锈钢防爆地漏。

2、规格型号：防爆地漏的规格型号比较少，主要是DN50、DN65、DN80、DN100、DN150等，常规使用的防爆地漏型号为DN50-DN100四、安装及使用：1 、该产品安装在人防工程的排水管道处，平时地漏处于开启状态，保证正常排水。

战时地漏漏盖下降，逆时针旋紧后封闭排水口，防止冲击波，毒气进入人防区，并可遏止地下水倒灌。

2 、地漏安装时，地漏体与下水管丝扣拧紧后再施工，上盖顶面应低于混凝土水平面 5 ～ 10mm 。

3 、地漏安装使用后应定期进行清扫杂物。

4 、地漏密封胶条每隔一年检查一次，长期使用发现地漏体密封面锈蚀，应除锈处理，并保养。

五、优势分析：1、原理加厚铸造主体，利用无机械原理水封密封。

2、材质：优质环保材料，本体由不锈钢或黄铜制成，精致、高档；3、耐冲击、排水量大，绝排水量需要超过1.1升/秒（国家建材检测中心检验报告），不会返水。

卫生间地漏安装图集
一、准备工作
在安装卫生间地漏之前，需要准备以下工具和材料： - 卫生间地漏 - PVC胶水 - 切割工具（如剪刀、刀具等） - 清洁工具（如抹布、扫帚等） - 螺丝刀 - 计量工具（如尺子、量角器等）
二、确定安装位置
在进行卫生间地漏的安装之前，需要确定安装位置。

一般来说，地漏应该安装在卫生间的淋浴区域或者洗脸区域。

确保地漏位置与水管口连接方便，同时能够顺利排水。

三、准备地漏
1.打开卫生间地漏包装，确认地漏的尺寸和形状是否合适。

2.清洁地漏，确保表面干净无杂物。

四、准备排水管道
1.使用螺丝刀打开卫生间地板上的排水口。

2.清理排水口，确保无堵塞和杂物。

3.测量排水口的尺寸与地漏口的尺寸是否匹配。

五、安装地漏
1.使用PVC胶水涂抹在地漏口和排水口上，均匀涂抹。

2.将地漏口对准排水口，插入到位。

3.轻轻按压地漏，使其牢固粘合。

4.使用螺丝刀调整地漏的位置，确保地漏与地面平齐。

六、修整边缘
1.使用切割工具修整地漏边缘，保持整齐。

2.清理地漏四周的杂物和脏污。

七、测试排水效果
1.打开水龙头，观察地漏的排水效果。

2.如果排水不畅，修理地漏或排水管道。

八、清洁和维护
1.定期清洁地漏，避免堵塞。

2.定期检查地漏的密封性，如有问题及时修理。

以上是卫生间地漏安装的步骤和注意事项，希望对您有所帮助。

如果在安装过程中遇到任何问题，请及时咨询专业人士。

地漏的原理和应用图一、地漏的原理地漏是一种安装在地面上的排水装置，具有排水、防臭、止回等功能。

它通常由下水管、过滤网和防臭密封组成。

•下水管：地漏的下水管通过连接排水管道，将地面上的污水排到下水道中。

•过滤网：地漏的过滤网位于地漏孔的顶部，可以有效过滤掉固体废物，防止堵塞下水管。

•防臭密封：地漏具有防臭功能，通过附加的防臭密封装置，有效阻止下水道中的恶臭气体进入室内。

二、地漏的应用图以下是地漏的应用图：1.地漏的外观结构图：+----- 外观部分 -----| 罩盖|| +--- 凹槽 ---| || || | 过滤网| || || +--------------|+----- 内部结构 -----|| +--- 排水孔 ----| || || | 下水管| || || +--------------|+----- 防臭密封 -----2.地漏的使用场景图：地漏使用场景图地漏使用场景图三、地漏的应用地漏广泛应用于家庭、酒店、公共场所等地方，具有以下应用功能：1.浴室排水：地漏通常安装在浴室的地面上，用来排水，避免浴室内积水，保持浴室的清洁和干燥。

2.厨房排水：地漏也可以安装在厨房的地面上，用于排水下沉盆、洗菜盆等，避免厨房内湿滑，并方便清洗。

3.阳台排水：阳台上的积水是常见的问题，地漏的安装可以解决阳台积水问题，保持阳台的干燥。

4.地下室排水：在地下室或地下车库等地方，地漏的应用可以排除积水，防止地下空间受潮。

5.游泳池排水：游泳池周围的地漏可以排水，防止池子周围积水。

总之，地漏通过其良好的排水和防臭功能，使人们的生活更加舒适和方便。

以上就是地漏的原理和应用图的相关内容。

地漏的原理和应用说明图地漏的原理地漏是一种常见的排水装置，通常安装在浴室、厨房等地方的地面上，用于排放水流和防止杂物进入管道。

地漏的原理主要包括以下几个方面：1.排水原理：地漏通过排水孔将水流引向管道，实现地面的排水功能。

排水孔通常位于地漏的中央或四周，根据设计和使用需求的不同有不同形状和尺寸的孔。

2.防臭原理：地漏内部通常设有水封装置，通过在排水管道中存留一定水位来防止污水中的气味逆流进入室内。

这个水封装置通常由U型或S型弯管构成。

3.防堵原理：地漏通常设计有滤网或过滤网，可以防止杂物如发丝、残渣等进入排水管道，防止堵塞。

地漏的应用说明图以下是地漏的应用说明图：1.安装位置：地漏通常安装在浴室、厨房等地面的下方，通常位于墙角附近或其他方便排水的区域。

2.安装方式：地漏通常与下水管道连接，并通过螺丝固定在地面上。

安装时需要确保地漏与地面之间的密封性，防止水流外漏。

3.排水孔设计：地漏的排水孔通常设计成圆形或方形。

排水孔的尺寸和数量根据使用需求和地面面积进行确定。

4.水封装置：地漏的水封装置通常位于地漏内部，通过U型或S型弯管构成。

水封装置需要定期清洁和维护，以确保其正常运作。

5.清洁和维护：地漏需要定期清洁和维护，以确保排水畅通和防止杂物堵塞。

清洁时可以拆下地漏的滤网或过滤网进行清洗，同时清理水封装置中的污物。

6.应用注意事项：使用地漏时需要注意以下几点：–防止大型杂物进入地漏，以免堵塞排水管道。

–定期清理地漏的滤网或过滤网，防止积累过多的污物。

–如果地漏出现漏水情况，需要及时修复或更换地漏。

结论地漏是一种常见的排水装置，通过排水原理、防臭原理和防堵原理实现地面的排水功能。

地漏的应用说明图展示了地漏的安装位置、安装方式、排水孔设计、水封装置、清洁和维护以及应用注意事项等内容。

正确使用和维护地漏可以保证地面的排水畅通，防止污水倒流和杂物堵塞，保持室内清洁和卫生。

讲解各种地漏：T型磁铁地漏原理图弹簧地漏原理图翻板地漏原理图磁铁地漏弹簧地漏翻板地漏（还有一些什么四防芯、原理阀、浮球、齿轮的等）这些地漏统称为自封地漏，都是利用重力有水来的情况下打开，没水的情况下合闭。

看起来貌似会防臭，但是实际使用起来就大相径庭了。

根本不能防臭。

原因：因为地漏排水的水质较差还有毛发等等，这些自封地漏的那些密封盖板容易污损，一旦无损，就合不严实就会漏气不防臭。

还有毛发下去缠绕在那些盖板上面或者夹在地漏芯盖板合闭的中间会造成堵塞合不严实，也就会漏气不防臭的。

这种机械型地漏，弹簧、磁铁容易失效，其他齿轮轴承盖板等那些都极易损坏。

使用寿命在1年左右。

缺点：这些自封地漏不能防臭、容易堵塞，寿命短。

优点：面板款式样式有较多选择。

扣盅水封地漏原理图扣盅地漏原理是盖子背面凸出一块和地漏体里边形成水封防臭。

但是因为水封特别浅，真正管用的有效水封只有半厘米左右。

只要楼上马桶冲水，管道内正负压力会把地漏里边的那点水破坏掉。

臭气就畅通无阻进到室内，这种地漏不能有效防臭。

而且因为本身设计缺陷地漏很容易堵塞且排水很慢。

（备注：国家建筑排水规范明文规定这种扣盅浅水封地漏是必须淘汰禁止工程以及装修使用的）缺点：这种扣盅水封地漏，不能有效防臭、容易堵塞排水慢。

优点：价格较便宜。

多孔深水封地漏原理图这种地漏防臭效果很好，但是多孔出水是个很不科学的设计，会造成排水慢容易堵塞等。

原因:这种深水封地漏采用多孔出水，如果把地漏拿在手里边排水那样看起来排水很好。

但是建筑商留下来的标准管道是50mm直径的。

这些深水封地漏芯直径在35mm-38mm。

一旦安装好地漏，地漏芯多孔平面出水，管道内和地漏芯距离近地漏芯多孔平面出水会造成阻力，影响排水速度。

而且这些地漏没有毛发过滤网东西一旦排水有毛发或者纤维的东西进到地漏里边就会挂在地漏芯那些出水口上面，形成堵塞。

优点：防臭效果很好。

缺点：排水速度慢，洗澡水排不及时-洗澡会水泡着脚-而且对于家庭使用极易堵塞。

卫生间地漏安装图集1. 介绍卫生间地漏是卫生间中非常重要的一个部件，它能有效地排水，防止水渍积聚，保持卫生间的干燥和清洁。

安装地漏需要一定的技巧和步骤，以确保其正常使用和延长其使用寿命。

本文档将为您介绍卫生间地漏的安装步骤，并提供安装过程的图集。

2. 材料和工具准备在开始安装地漏之前，您需要准备以下材料和工具：材料：•卫生间地漏•地砖•水泥浆•防水涂料•螺丝和螺母工具：•打孔机或电钻•打孔钻头•清洁剂•刷子•小铲子•手套•砂纸3. 安装步骤步骤一：准备卫生间地面1.清洁卫生间地面，确保其干净、平整，没有任何杂物和污垢。

2.使用砂纸打磨地面，使其光滑。

步骤二：确定地漏的位置1.根据卫生间设计图纸或个人需求，确定地漏的最佳安装位置。

2.使用打孔机或电钻和适当尺寸的打孔钻头，在所确定的位置上打孔。

步骤三：安装地漏1.将地漏放入打好的孔中，确保其与地面平齐。

2.使用螺丝和螺母将地漏固定在地面上。

步骤四：铺设地砖1.根据卫生间地面的尺寸，将地砖切割成适当的大小。

2.使用水泥浆将地砖牢固地粘贴在地面上，确保地砖之间没有空隙。

3.等待水泥浆干燥后，清理地面，确保地砖表面干净光滑。

步骤五：防水处理1.使用刷子将防水涂料均匀地涂抹在地面上，并确保涂料覆盖到地漏周围。

2.等待防水涂料完全干燥，根据需要可以涂抹多层涂料。

4. 安装图集步骤一：准备卫生间地面步骤一：准备卫生间地面步骤二：确定地漏的位置步骤二：确定地漏的位置步骤三：安装地漏步骤三：安装地漏步骤四：铺设地砖步骤四：铺设地砖步骤五：防水处理步骤五：防水处理5. 总结通过本文档，您了解了卫生间地漏安装的步骤和所需材料工具。

请在安装过程中仔细操作，并确保安装过程正确、稳固。

卫生间地漏的正确安装将为您的卫生间提供良好的排水功能，保持卫生间的干净和舒适。

注：本文档为示例文档，安装过程中请根据实际情况和厂家提供的安装指南进行操作。

卫生间地漏防臭原理
卫生间地漏防臭是通过以下原理实现的：
1. 分离排水系统：卫生间地漏与排污管道之间设置了一道水密隔膜，能有效地隔绝污水的气味进入室内空间。

当地漏发生堵塞或排污管道出现问题时，水密隔膜可以防止污水倒流，避免恶臭进入室内。

2. 水封层设计：卫生间地漏中通常设置了一层水封，水封是由一定水位的水塞住排水口，形成屏障以阻止恶臭的传播。

水封层通过水的密封效果，能够有效地阻挡下水道的异味传播，使卫生间保持空气清新。

3. 反臭设计：卫生间地漏内部还可能设置了反臭装置，如臭气截流器。

臭气截流器采用了特殊的设计结构，可以截留污水中的恶臭物质，防止其进入室内。

这样即使地漏有一定的污垢堆积，也能保证室内空气的清新。

4. 维护清洁：卫生间地漏还需要定期清洁和维护，防止污垢堆积导致异味产生。

定期清除地漏中的积垢和杂物，保持通畅和卫生，能够有效地避免恶臭问题的发生。

综上所述，卫生间地漏防臭主要依靠分离排水系统、水封层设计、反臭装置以及维护清洁等多种原理来实现。

通过这些设计和措施，可以有效地防止恶臭物质的传播，保持卫生间空气的清新。

更换地漏图文教程长期以来,人们对地漏的认识存在着很大的偏差，都认为它不过是一个小配件,安装在角落里,无足轻重,但地漏虽小,却关系到千家万户的健康和生活品质.在我们所居住的建筑物下面,布设了纵横交错的排水管道和化粪池,其中含有大量的CO、CO2、粪臭素、硫化氢等有害气体。

而地漏是排水管和室内连接的唯一通道。

“非典”事件的发生，据世卫组织的调查，有很多地方“非典”的大面地传播的原因，就是由于下水道串连，地漏没有完全密封，病菌通过排水口扩散到室内造成的。

对于目前开发商带的塑料钟罩地漏，只是实现了排水功能，却没有实现密封功能，水封及返水弯不能防止返味。

自己装修的卫生间所选择地漏都是连水封都没有的不合格地漏（国标要求有效水封高度大于5公分），根本不能防止返味。

新建的楼房大都连反水弯都取消了，返味更严重了。

为什么地漏会返味道：重要原因是用了不合格地漏，根本起不到防臭效果。

所以大家在选购地漏的时候一定要注意地漏的功能，如果你已经装了劣质地漏，那么也不要着急。

下面专家教你怎么样更换地漏。

这个是某小区一个业主家,看看她以前用的什么地漏:国标要求水封地漏水封大于5公分，市场卖的水封地漏基本都不合格在2-3公分左右，起不到作用，容易返味和爬虫子，分析这个地漏是最传统的地漏,根本没有防臭效果。

下面我们开始为这位业主家更换潜水艇T型地漏1、首先用工具将旧地漏撬下,注意不要破坏地砖和防水层,为防止有异物进入下水道应先用抹布将下水道口堵住，见下图：2、卸下旧地漏然后继续清理下水道口,注意防止异物进入3、用潜水艇地漏反复实验直至开口合适然后清理干净清理干净,应能保证地漏下水通畅4、用水泥涂抹下水道口和地漏底部,注意不要涂得过厚5、安装潜水艇地漏底座要求平或低于地面,横竖平直6、安装T型内芯,注意要旋紧,安装塑料网盖,其作用是阻止毛发等异物进入下水道,同时还能够保全洗浴时不慎失落的首饰，见下图7、安装上面板, 清理周围地砖残余水泥,等24小时水泥干了以后就可以使用了PVC地漏的改装：1、目前好多家庭安装的是PVC塑料钟罩地漏，首先测量下地漏的直径：拿掉PVC地漏上面的钟罩盖子，按图示尺寸测量，选择合适的防臭地漏！2、若PVC地漏中间下水口内径大于40MM的话，用白水泥把原来的水封封掉，可以直接按防臭地漏，见下图：3.若塑料地漏中间下水口小于40MM，则将塑料地漏内的下水管掰掉，这个是地漏内部的水封管，不会破坏管道排水！4、一般家庭的PVC地漏直径10公分（12公分的话就买直径12公分的防臭地漏），就选择10公分的防臭地漏，在地漏壳体上抹上白水泥，按在原来的塑料地漏上就好！国标要求水封地漏水封大于5公分，市场卖的水封地漏基本都不合格在2-3公分左右，起不到作用，容易返味和爬虫子，对于已经安好的金属水封地漏的改装防臭地漏：1、测量已经安好不合格地漏的边长，一般10公分的最多！换下来的不合格地漏和安好的潜水艇地漏：2，轻轻的将金属地漏撬出，在排水管周围抹上水泥。
