电缆桥架的单位长度与重量换算表

各种规格电缆桥架重量表电缆桥架是一种用于支撑和管理电力电缆的金属结构，广泛应用于电力、通信、交通等领域。

在选购电缆桥架时，了解不同规格的型号和重量成为了必要的基础知识。

本文将介绍各种规格电缆桥架的重量表，供大家参考。

不同类型电缆桥架的常见规格不同类型的电缆桥架可分为：槽式电缆桥架、托盘式电缆桥架、网式电缆桥架和梯式电缆桥架。

它们各自有不同的规格和重量，下面是它们的常见规格：1. 槽式电缆桥架槽式电缆桥架的材质主要包括金属材质和合成材料，规格一般根据槽口宽度和槽口高度来命名，常见有：50×50、100×50、150×50、200×50等。

2. 托盘式电缆桥架托盘式电缆桥架是目前市场广泛应用的一种电缆桥架，基本是由钢单元焊接而成。

托盘式电缆桥架的常见规格有：100×50、150×50、200×50、250×50等。

3. 网式电缆桥架网式电缆桥架的制作工艺有焊接和铆接两种，网式电缆桥架的高度是其型号计量的依据，高度一般为50mm，其常见规格有：100×50、150×50、200×50等。

4. 梯式电缆桥架梯式电缆桥架分为铝合金梯式电缆桥架和钢梯式电缆桥架两种。

常见规格有：100×50、150×50、200×50、250×50等。

各种规格电缆桥架的重量表下表是不同规格电缆桥架的重量表，单位为千克（kg）。

规格（mm）槽式电缆桥架托盘式电缆桥架网式电缆桥架梯式电缆桥架50×50 0.95 1.18 0.56 1.02100×50 1.55 1.95 1.01 1.82150×50 1.99 2.48 1.46 2.25200×50 2.42 2.98 1.95 2.65250×50 2.85 3.46 2.40 3.05300×50 3.29 3.96 2.87 3.45350×50 3.71 4.46 3.30 3.86400×50 4.13 4.96 3.75 4.26需要说明的是，表中的数据仅供参考，实际重量可能因生产材质、加工工艺等因素略有变化。

常用电缆桥架的单位长度与重量换算表及公式换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.常用电缆桥架的单位长度与重量换算表立柱托臂规格单位重量 (kg/件)规格单位重量(kg/件)一般轻型工字型h=100 m 15.70 10.39 臂长150件 1.21丁字型h=100 m 14.50 9.12 臂长200件 1.42槽钢型 6# m 10.13 8.54 臂长300件 1.94槽钢型 8# m 11.54 -臂长400件 2.43槽钢型10# m 13.50 -臂长500件 2.92角钢型 60 m 9.02 6.38 臂长600件 3.4l角钢型 75 m 12.43 -臂长700件 3.90 ----臂长800件 4.40注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。

b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

重量误差小于5％的可以不调整。

c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。

d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。

序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1100×50 m －－ 6.00 2.002 2800×20m --43.00 -长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

常用电缆桥架的单位长度与重量换算表1立柱及长臂：(包括底座重量)立柱托臂规格单位重量（kg/件）规格单位重量kg/件一般轻型工字型h=100 M 15.70 10.39 臂长150 件 1.21工字型h=100 m 14.50 9.12 臂长200 件 1.42槽钢型6# M 10.13 8.54 臂长300 件 1.94槽钢型8# M 11.54 臂长400 件 2.43槽钢型10# M 13.50 臂长500 件 2.92角钢型60 M 9.02 6.38 臂长600 件 3.41角钢型75 m 12.43 臂长700 件 3.90臂长800 件4.40注：(1)根据设计图纸和电缆桥架的单位荷重(Kg/m)选用立柱的规格和数量(立柱间的距离从0.5m至0.2m)。

(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

电缆桥架的安装费(定额中的人工消耗材料和施工机械)重量误差小于5%的可以不调整。

(3)电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。

(4)利用型钢作支撑架，而不用托臂的电缆桥架，其支撑的重量按设计图纸计算，但整套桥架仍按总量执行电缆桥架综合定额。

2电缆桥架序号规格单位桥架重量（kg/m）梯级式托盘式槽合式组合式1 100*50 M - - 6.00 2.002 150*75 M 5.00 6.00 8.00 3.003 200*60 M 6.00 7.50 - 3.504 200*100 M 7.50 9.00 12.00 -5 300*60 M 6.50 10.00 - -6 300*100 M 8.00 11.50 - -7 300*150 M 10.50 13.00 17.50 -8 400*60 M 9.00 12.50 - - -9 400*100 M 10.50 14.50 - -10 400*150 M 13.00 17.00 - -11 400*200 M - - 25.00 -12 500*60 M 11.00 15.00 - -13 500*100 M 12.50 17.00 - -14 500*150 M 14.50 20.00 - -15 500*200 M - - 30.00 -16 600*60 M 12.50 18.00 - -17 600*100 M 14.00 20.00 - -18 600*150 M 16.00 23.00 - -19 66*200 M - - 35.00 -20 800*100 M 16.00 26.00 - -21 800*150 M 18.00 29.00 - -22 800*200 M - - 43.00 -。

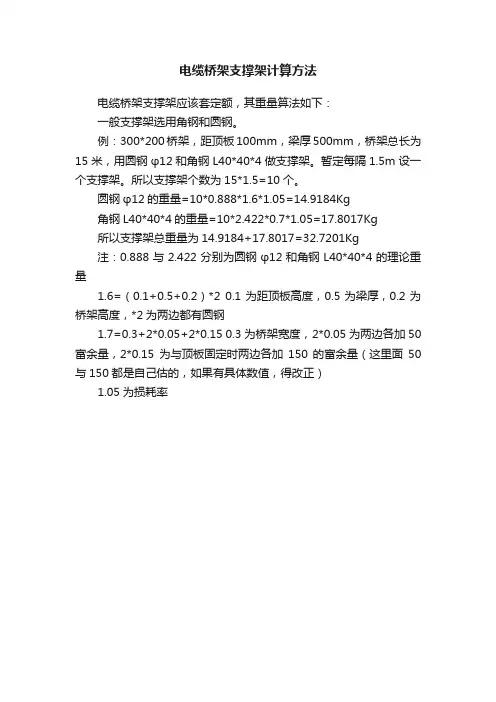

电缆桥架支撑架计算方法
电缆桥架支撑架应该套定额，其重量算法如下：
一般支撑架选用角钢和圆钢。

例：300*200桥架，距顶板100mm，梁厚500mm，桥架总长为15米，用圆钢φ12和角钢L40*40*4做支撑架。

暂定每隔1.5m设一个支撑架。

所以支撑架个数为15*1.5=10个。

圆钢φ12的重量=10*0.888*1.6*1.05=14.9184Kg
角钢L40*40*4的重量=10*2.422*0.7*1.05=17.8017Kg
所以支撑架总重量为14.9184+17.8017=32.7201Kg
注：0.888与2.422分别为圆钢φ12和角钢L40*40*4的理论重量
1.6=（0.1+0.5+0.2）*2 0.1为距顶板高度，0.5为梁厚，0.2为桥架高度，*2为两边都有圆钢
1.7=0.3+2*0.05+2*0.15 0.3为桥架宽度，2*0.05为两边各加50富余量，2*0.15为与顶板固定时两边各加150的富余量（这里面50与150都是自己估的，如果有具体数值，得改正）
1.05为损耗率。

常用电缆桥架的单位长度与重量换算表1立柱及长臂：(包括底座重量)立柱托臂规格单位重量（kg/件）规格单位重量kg/件一般轻型工字型h=100 M 15.70 10.39 臂长150 件 1.21工字型h=100 m 14.50 9.12 臂长200 件 1.42槽钢型6# M 10.13 8.54 臂长300 件 1.94槽钢型8# M 11.54 臂长400 件 2.43槽钢型10# M 13.50 臂长500 件 2.92角钢型60 M 9.02 6.38 臂长600 件 3.41角钢型75 m 12.43 臂长700 件 3.90臂长800 件4.40注：(1)根据设计图纸和电缆桥架的单位荷重(Kg/m)选用立柱的规格和数量(立柱间的距离从0.5m至0.2m)。

(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

电缆桥架的安装费(定额中的人工消耗材料和施工机械)重量误差小于5%的可以不调整。

(3)电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。

(4)利用型钢作支撑架，而不用托臂的电缆桥架，其支撑的重量按设计图纸计算，但整套桥架仍按总量执行电缆桥架综合定额。

2电缆桥架序号规格单位桥架重量（kg/m）梯级式托盘式槽合式组合式1 100*50 M - - 6.00 2.002 150*75 M 5.00 6.00 8.00 3.003 200*60 M 6.00 7.50 - 3.504 200*100 M 7.50 9.00 12.00 -5 300*60 M 6.50 10.00 - -6 300*100 M 8.00 11.50 - -7 300*150 M 10.50 13.00 17.50 -8 400*60 M 9.00 12.50 - - -9 400*100 M 10.50 14.50 - -10 400*150 M 13.00 17.00 - -11 400*200 M - - 25.00 -12 500*60 M 11.00 15.00 - -13 500*100 M 12.50 17.00 - -14 500*150 M 14.50 20.00 - -15 500*200 M - - 30.00 -16 600*60 M 12.50 18.00 - -17 600*100 M 14.00 20.00 - -18 600*150 M 16.00 23.00 - -19 66*200 M - - 35.00 -20 800*100 M 16.00 26.00 - -21 800*150 M 18.00 29.00 - -22 800*200 M - - 43.00 -。

桥架的单位长度与重量换算表及公式换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算.上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.常用电缆桥架的单位长度与重量换算表(1)立柱及托臂(包括底座重量)立柱托臂规格单位重量 (kg/件)规格单位重量(kg/件)一般轻型工字型h=100m15.7010.39臂长150件 1.21丁字型h=100m14.509.12臂长200件 1.42槽钢型 6#m10.138.54臂长300件 1.94槽钢型 8#m11.54-臂长400件 2.43槽钢型10#m13.50-臂长500件 2.92角钢型 60m9.02 6.38臂长600件 3.4l角钢型 75m12.43-臂长700件 3.90----臂长800件 4.40注:a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。

b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

重量误差小于5％的可以不调整。

c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。

d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。

(2)电缆桥架：序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1100×50m－－ 6.00 2.00 2150×75m 5.00 6.008.00 3.00 3200×60m 6.007.50－ 3.50 4200×100m7.509.0012.00－5300×60m 6.5010.00－－6300×100m8.0011.50－－7300×150m10.5013.0017.00－8400×600m9.0012.50－－9400×100m10.5014.50－－10400×150m13.0017.00－－11400×200m－－25.00－12500×60m11.0015.00－－续表序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式13500×100m12.5017.00--14500×150m14.5020.00--15500×200m--30.00-16600×60m12.5018.00---17600×100m14.0020.00--18600×150m16.0023.00--19600×200m--35.00-20800×100m16.0026.00--21800×150m18.0029.00--22800×200m--43.00-注:电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

常用电缆桥架的单位长度与重量换算表及公式
换算表, 电缆桥架, 公式, 重量, 单位
按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似
值),300-500按2.5计算,600以上按3.0计算.
上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.
常用电缆桥架的单位长度与重量换算表
注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离
从O.5m至2.Om)。

b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安
装费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

重量误差小于5％的可以不调整。

c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。

d．利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套
桥架仍按总重量执行电缆
桥架综合定额。

注 :电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

XQJ-电缆桥架支架支架是支撑电缆桥架和电缆的主要部件，它由立柱、立柱底座、托臂等组成。

它具有结构简单、重量轻、成本低、强度大、造型美等优点，可满足不同环境条件（工艺管道架上、楼板下、墙壁上、电缆沟内）安装成不同形式（悬吊式、直立式、侧壁式、单边、双边、和多层等）的需要。

支架由立柱立柱底座托臂等组成，可满足桥架不同的工作环境和不同的形式安装需要。

桥架支架外型尺寸及重量表(单位：kg/2m)序号型号长度工字钢立柱槽钢立柱角钢立柱异形钢立柱备注1XQJ-ZJ-03300 4.88 4.62 3.56 4.28 2XQJ-ZJ-055008.137.72 5.497.133XQJ-ZJ-0880013.0112.319.5111.42 4XQJ-ZJ-10100016.2615.3911.8814.25 5XQJ-ZJ-15150024.3923.0917.8221.38 6XQJ-ZJ-20200032.5230.7823.7628.51 7XQJ-ZJ-25250040.6538.4829.7235.63 8XQJ-ZJ-30300048.7846.7135.6542.76表中重量为I型重量，II型每件另加2.68kg;支架桥架支架支架电缆桥架支架异型立柱角钢立柱丁字钢立柱工字钢立柱槽钢立柱工字钢底座A三、支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m。

户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则。

当桥架宽度<300mm时，应在距非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。

当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、桥架多层设置时层间中心距为200，250，300，350mm。

4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。

四、防火要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
