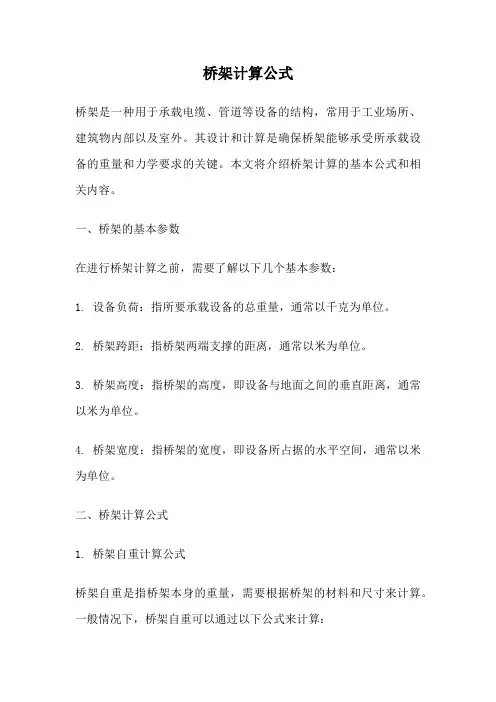

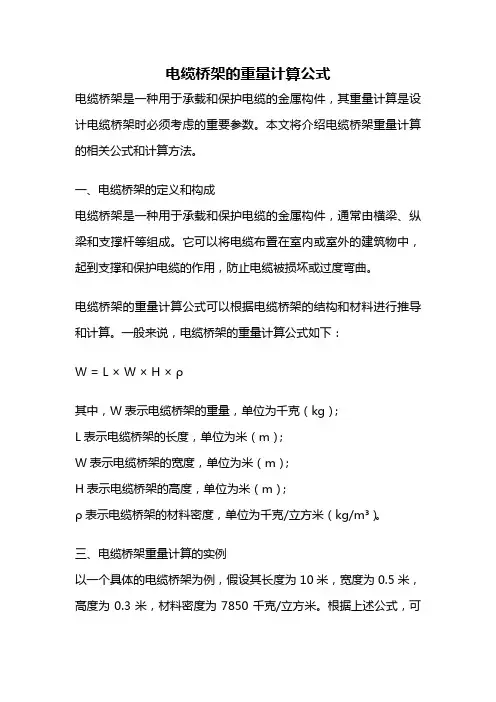

常用电缆桥架的单位长度与重量换算表及公式
按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按
2.5计算,600以上按
3.0计算.
上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.

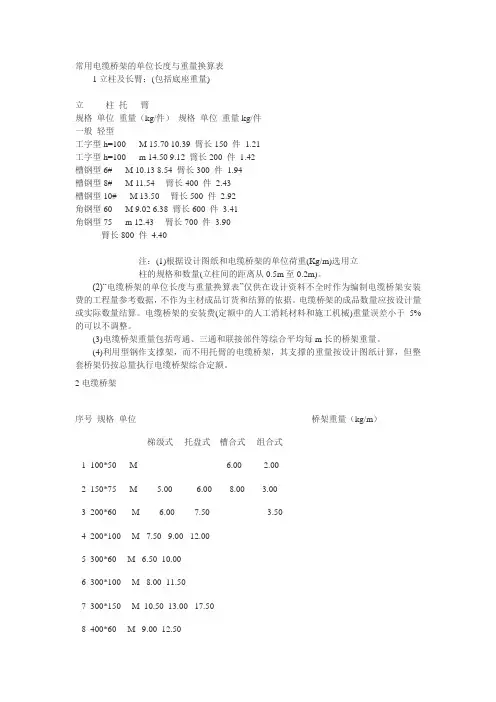

常用电缆桥架的单位长度与重量换算表
注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从
O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”
仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据,不作为主材成品订货和结算的依据。电缆桥架的成品数量应按设计量或实际数量结算。重量误差小于5%的可以不调整。
c.电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d.利用型钢作支撑架,而不用托臂的电缆桥架,其支撑架的重量按设计图纸计算,但整套桥架
仍按总重量执行电缆
桥架综合定额。
注 :电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后,本定额新编制的电缆桥架安装定额,除能够满足电气册外,还同时满足仪表册的需要,为电气和仪表两册定额共用于目。
