基于地震瞬时谱分析的三角洲砂体尖灭线识别技术

２０２３年３月第３８卷第２期西安石油大学学报（自然科学版）ＪｏｕｒｎａｌｏｆＸｉ’ａｎＳｈｉｙｏｕＵｎｉｖｅｒｓｉｔｙ（ＮａｔｕｒａｌＳｃｉｅｎｃｅＥｄｉｔｉｏｎ）Ｍａｒ．２０２３Ｖｏｌ．３８Ｎｏ．２收稿日期：２０２２ １０ ３１基金项目：陕西省重点研发计划项目（２０２３－ＹＢＧＹ－３１６）第一作者：张益（１９７９ ），男，博士，教授，研究方向：油气藏渗流理论与数值模拟技术、油气田开发理论与方法。

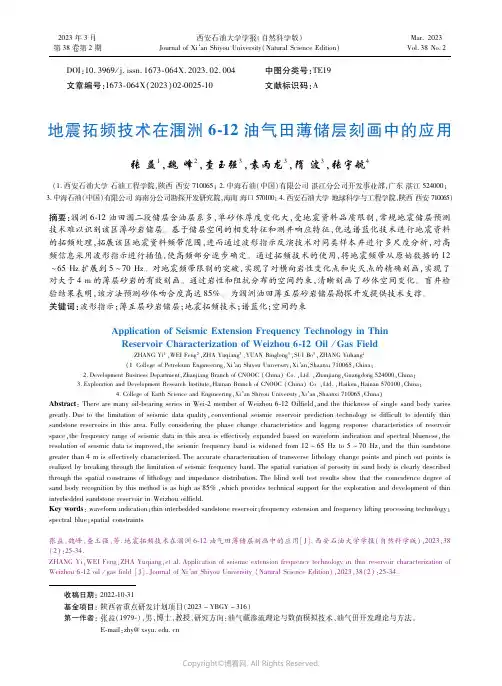

Ｅ ｍａｉｌ：ｚｈｙ＠ｘｓｙｕ．ｅｄｕ．ｃｎＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１６７３ ０６４Ｘ．２０２３．０２．００４中图分类号：ＴＥ１９文章编号：１６７３ ０６４Ｘ（２０２３）０２ ００２５ １０文献标识码：Ａ地震拓频技术在涠洲６ １２油气田薄储层刻画中的应用张益１，魏峰２，查玉强３，袁丙龙３，隋波３，张宇航４（１．西安石油大学石油工程学院，陕西西安７１００６５；２．中海石油（中国）有限公司湛江分公司开发事业部，广东湛江５２４０００；３．中海石油（中国）有限公司海南分公司勘探开发研究院，海南海口５７０１００；４．西安石油大学地球科学与工程学院，陕西西安７１００６５）摘要：涠洲６ １２油田涠二段储层含油层系多，单砂体厚度变化大，受地震资料品质限制，常规地震储层预测技术难以识别该区薄砂岩储层。

基于储层空间的相变特征和测井响应特征，优选谱蓝化技术进行地震资料的拓频处理，拓展该区地震资料频带范围，进而通过波形指示反演技术对同类样本井进行多尺度分析，对高频信息采用波形指示进行插值，使高频部分逐步确定。

通过拓频技术的使用，将地震频带从原始数据的１２～６５Ｈｚ扩展到５～７０Ｈｚ。

对地震频带限制的突破，实现了对横向岩性变化点和尖灭点的精确刻画，实现了对大于４ｍ的薄层砂岩的有效刻画。

通过岩性和阻抗分布的空间约束，清晰刻画了砂体空间变化。

盲井检验结果表明，该方法预测砂体吻合度高达８５％。

为涠洲油田薄互层砂岩储层勘探开发提供技术支撑。

东营凹陷小营油田沙二段砂体尖灭线地震描述技术王志杰【摘要】小营地区沙二段主要储层类型为三角洲前缘席状砂,单层厚度薄,横向变化大,准确确定砂体边界是决定滚动勘探效果的关键因素之一。

针对该区地震资料分辨率低、砂体尖灭线难以落实的问题,在小层对比、钻测井资料统计分析的基础上,通过频谱成像、相位属性分析等技术对主力含油砂体尖灭线进行精细描述,并结合实际钻井展开地质综合评价,取得了良好的开发效果。

【期刊名称】《石油地球物理勘探》【年(卷),期】2012(047)002【总页数】4页(P305-308)【关键词】沙二段;尖灭线;频谱成像;相位分析【作者】王志杰【作者单位】中国地质大学（北京）能源学院,北京100083／中国石化胜利油田分公司纯梁采油厂,山东滨州256504【正文语种】中文【中图分类】P631小营油田位于草桥—纯化构造倾末端，为东营凹陷南斜坡东、西段与利津洼陷深洼带的结合部位（图1）。

沙二段为该区的主力含油层系之一，主要为三角洲—滨浅湖沉积［1］，岩性以浅灰、灰、灰黄色、褐灰色粉砂岩、细砂岩及泥岩为主，地层厚度为100～220m，向西变薄。

纵向上自上而下可划分出A、0～12号共14个砂体，自东向西减薄、尖灭，不同砂体的尖灭带是寻找剩余储量的有利区。

根据历年的滚动勘探经验，准确描述一个砂体尖灭线，就可找到一块优质储量。

但由于该区沙二段储层单层厚度薄、横向变化快，往往跨出1～2个开发井距（200～500m），储层就会变薄或尖灭，因此，寻找砂体尖灭线就成为描述该区滚动勘探效果的关键因素。

实践表明，在正演模拟及属性敏感性分析基础上，应用频率类属性可刻画砂体的边界，应用相位类属性可提高储层横向识别精度。

针对该区勘探开发中存在的实际问题，使用如图2所示的技术流程对砂体边界展开描述，其中频谱成像及相位分析等属性分析技术是落实砂体尖灭线的关键技术。

2.1 频谱成像技术频谱成像技术（又称谱分解调谐体技术）是依据薄层反射的调谐原理，定量、半定量确定储层厚度的一种常用方法［2，3］。

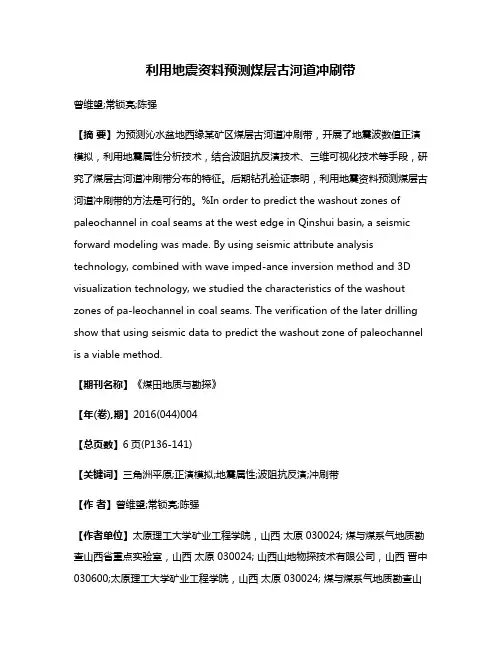

利用地震资料预测煤层古河道冲刷带曾维望;常锁亮;陈强【摘要】为预测沁水盆地西缘某矿区煤层古河道冲刷带，开展了地震波数值正演模拟，利用地震属性分析技术，结合波阻抗反演技术、三维可视化技术等手段，研究了煤层古河道冲刷带分布的特征。

后期钻孔验证表明，利用地震资料预测煤层古河道冲刷带的方法是可行的。

%In order to predict the washout zones of paleochannel in coal seams at the west edge in Qinshui basin, a seismic forward modeling was made. By using seismic attribute analysis technology, combined with wave imped-ance inversion method and 3D visualization technology, we studied the characteristics of the washout zones of pa-leochannel in coal seams. The verification of the later drilling show that using seismic data to predict the washout zone of paleochannel is a viable method.【期刊名称】《煤田地质与勘探》【年(卷),期】2016(044)004【总页数】6页(P136-141)【关键词】三角洲平原;正演模拟;地震属性;波阻抗反演;冲刷带【作者】曾维望;常锁亮;陈强【作者单位】太原理工大学矿业工程学院，山西太原 030024; 煤与煤系气地质勘查山西省重点实验室，山西太原 030024; 山西山地物探技术有限公司，山西晋中030600;太原理工大学矿业工程学院，山西太原 030024; 煤与煤系气地质勘查山西省重点实验室，山西太原 030024;太原理工大学矿业工程学院，山西太原030024; 煤与煤系气地质勘查山西省重点实验室，山西太原 030024【正文语种】中文【中图分类】P631古河流河道冲刷属煤层冲刷中的一种，被古河流河道冲刷地段的煤层一般因冲刷变薄或者缺失，充填的河道砂岩一般含水性好，威胁着煤矿安全开采［1］。

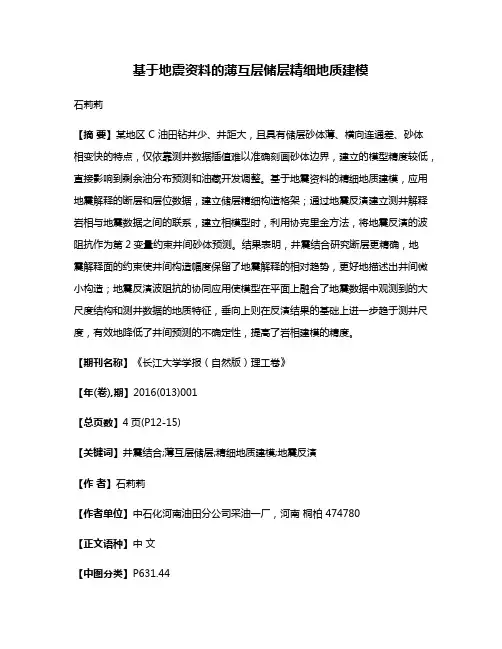

基于地震资料的薄互层储层精细地质建模石莉莉【摘要】某地区 C 油田钻井少、井距大，且具有储层砂体薄、横向连通差、砂体相变快的特点，仅依靠测井数据插值难以准确刻画砂体边界，建立的模型精度较低，直接影响到剩余油分布预测和油藏开发调整。

基于地震资料的精细地质建模，应用地震解释的断层和层位数据，建立储层精细构造格架；通过地震反演建立测井解释岩相与地震数据之间的联系，建立相模型时，利用协克里金方法，将地震反演的波阻抗作为第2变量约束井间砂体预测。

结果表明，井震结合研究断层更精确，地震解释面的约束使井间构造幅度保留了地震解释的相对趋势，更好地描述出井间微小构造；地震反演波阻抗的协同应用使模型在平面上融合了地震数据中观测到的大尺度结构和测井数据的地质特征，垂向上则在反演结果的基础上进一步趋于测井尺度，有效地降低了井间预测的不确定性，提高了岩相建模的精度。

【期刊名称】《长江大学学报（自然版）理工卷》【年(卷),期】2016(013)001【总页数】4页(P12-15)【关键词】井震结合;薄互层储层;精细地质建模;地震反演【作者】石莉莉【作者单位】中石化河南油田分公司采油一厂，河南桐柏 474780【正文语种】中文【中图分类】P631.44某地区C油田钻井少、井距大，整体上勘探程度较低，对研究区砂体空间展布规律认识不清；其储层为三角洲前缘沉积，单砂体厚度薄，砂泥叠置交互严重，为典型的薄互层储层，同时受储层非均质性强的影响，储层横向变化快，油气分布规律十分复杂[1,2]；亟需建立精细的储层地质模型来揭示砂体空间展布特征。

为此。

笔者运用基于地震资料的薄互层储层精细地质建模方法[3,4]对C油田进行研究。

基于地震资料的建模方法主要包括2个方面：井震结合构造框架模型建立和井震结合岩相模型、属性模型建立。

精确的构造框架模型为后期插值运算提供了边界限制，构造模型不准确会造成地震数据重采样到模型中时出现较大误差，从而使地震约束失去意义。

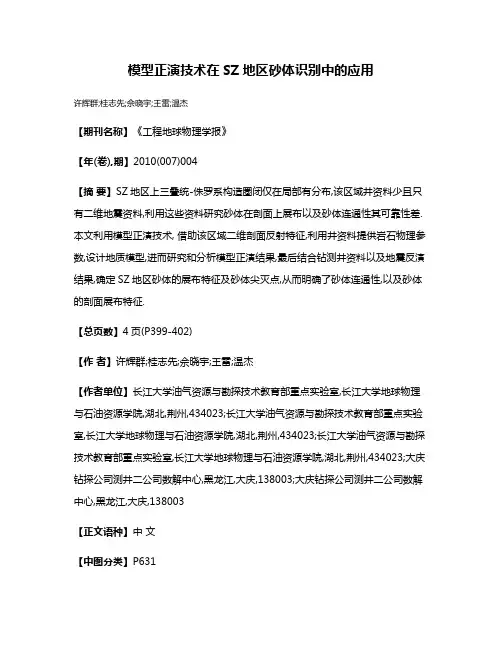

模型正演技术在SZ地区砂体识别中的应用许辉群;桂志先;佘晓宇;王雷;温杰【期刊名称】《工程地球物理学报》【年(卷),期】2010(007)004【摘要】SZ地区上三叠统-侏罗系构造圈闭仅在局部有分布,该区域井资料少且只有二维地震资料,利用这些资料研究砂体在剖面上展布以及砂体连通性其可靠性差.本文利用模型正演技术, 借助该区域二维剖面反射特征,利用井资料提供岩石物理参数,设计地质模型,进而研究和分析模型正演结果,最后结合钻测井资料以及地震反演结果,确定SZ地区砂体的展布特征及砂体尖灭点,从而明确了砂体连通性,以及砂体的剖面展布特征.【总页数】4页(P399-402)【作者】许辉群;桂志先;佘晓宇;王雷;温杰【作者单位】长江大学油气资源与勘探技术教育部重点实验室,长江大学地球物理与石油资源学院,湖北,荆州,434023;长江大学油气资源与勘探技术教育部重点实验室,长江大学地球物理与石油资源学院,湖北,荆州,434023;长江大学油气资源与勘探技术教育部重点实验室,长江大学地球物理与石油资源学院,湖北,荆州,434023;大庆钻探公司测井二公司数解中心,黑龙江,大庆,138003;大庆钻探公司测井二公司数解中心,黑龙江,大庆,138003【正文语种】中文【中图分类】P631【相关文献】1.模型正演技术在川西地区砂体预测中的应用研究 [J], 谢用良2.叠前弹性反演技术在永安地区隐蔽圈闭砂体识别中的应用研究 [J], 樊幼华;周同顺;周俊辉3.模型正演技术在巴中地区须四段主河道砂体识别中的应用 [J], 肖伟;王明飞;何志勇4.双相介质频谱分析技术在孤立砂体流体识别中的应用——以涠西南凹陷流沙港组一段砂体为例 [J], 盖永浩;陶倩倩;陈林;胡德胜5.三步法提高地震分辨率处理技术在鄂尔多斯盆地苏东南地区薄砂体识别中的应用[J], 潘海娣;吕健飞;陈娟;耿利强;张凯旋因版权原因，仅展示原文概要，查看原文内容请购买。

海南地区东三段水下分流河道砂体的识别与预测范军侠;梁锋;田永【期刊名称】《地球物理学进展》【年(卷),期】2007(22)5【摘要】研究区构造高部位三角洲前缘储层发育程度较差,对储层成因及岩性油气藏分布规律研究有待深入.针对储层成因与分布等问题,本文运用层序地层对比与砂体成因分析等手段,发现研究区在北西低、南东高、沟谷相间的古地貌背景下,东三段发育了三角洲前缘水下分流河道砂体.以砂体的成因信息为线索,依据砂体的地球物理响应特征,运用种子点追踪与沿层属性提取等手段预测了三角洲前缘水下分流河道砂体的分布.预测结果表明,古地貌控制了水下分流河道砂体的展布,水下分流河道砂体的上倾尖灭部位是开展岩性油气藏勘探的有利目标.【总页数】6页(P1527-1532)【关键词】水下分流河道砂体;古地貌;地震相;地震属性;识别;预测【作者】范军侠;梁锋;田永【作者单位】中国石油勘探开发研究院;中国地质大学(北京);大港油田勘探开发研究院【正文语种】中文【中图分类】P631【相关文献】1.辽河滩海仙鹤地区东三段水下分流河道沉积体的地震多参数识别 [J], 岳延波;马洪;李慧勇2.水下分流河道砂体中夹层的识别及定量分析--以靖安油田盘古梁长6油层为例[J], 阎海龙;孙卫3.三角洲前缘水下分流河道薄层单砂体成因类型及其叠置模式——以古城油田泌浅10区核三段Ⅳ-Ⅵ油组为例 [J], 任双坡;姚光庆;毛文静4.松辽盆地新立—新北地区嫩江组三段浅水三角洲水下分流河道砂体半定量解剖[J], 赵宝峰;王家豪;徐东浩;徐蒙;金小梅5.三角洲水下分流河道砂体地震预测方法研究——以塔河油田三叠系河道砂岩为例[J], 刁新东;李映涛;顾伟欣;邓锋;唐馨因版权原因，仅展示原文概要，查看原文内容请购买。

地震勘探的高分辨率技术编者按本文是石油科技情报研究所为石油部大庆科委提供的专题咨询调研项目之一，信号波峰幅值平方主要是针对松辽盆地油气勘探中存在的实际问题，搜集了一些国外有关的技术资料编写而成，对于我国其它探区也具有一定参考价值。

在我国各大探区，譬如说，松辽盆地的油气勘探中，不论是浅层薄泥砂互层、“三小”（小背斜、小断块，小砂体）构造还是深层古潜山构造、基岩断裂带、大三角洲砂体等隐蔽油气藏的勘探皆迫切需要提高地震法纵（垂）、横向的分辨能力。

在调研近十多年来有关的文献虽不少，但因其论述观点、出发角度与目的对象皆各有不同，只有根据我国探区的实际需要，将有关成果归纳一下，分为以下三个方面作一介绍。

过程中曾获得大庆物探公司技术领导的帮助，在此表示感谢。

第一部分 模式分析模式分析主要依靠数学运算与简化物理模型以合成记录与试验分析作为手段，针对在各种波阻抗结构下，薄层（包括互层）、楔形体、透镜体断块及其各类组合体的地质模式进行实验室的分析研究，从理论上为提高地震分辨率的有利因素、有效途径及可能性提供了依据。

为使模试结果具有指导意义，模式分析中要作出若干基本符合实际的简化假设（如假设薄层所在上、下介质的密度不变、泊松比值为常数、震源子波恒定等），忽略某些非关键性参数的影响（如吸收和扩散引起的衰减、多次反射等），围绕几个主要参数（如界面上、下的波速比值、目的层厚与深度等），模拟几种具有代表性的单元地质结构（如尖灭、透镜体、薄层、小断块等）进行大量实验与分析，现已取得不少成果。

一、影响分辨率关键性因素的分析纵向分辨率是区分薄层的能力，而横向分辨率是区分横向波阻抗细节变化的能力，如分出断层、河道、岩性异体和断裂带等。

噪比值、子波频谱宽度与上限频率、相位谱和波谱形状等；纵向分辨率主要取决于信笼统地说，也就是优势信噪比信息的频带宽度；而横向分辨率除受上述因素的影响之外，检波点距与偏移速度的准确度也很重要。

噪比值、地震子波频谱下面首先着重分析一下影响纵向分辨率的几个关键性因素：信，在不计噪声的情况下是：为纵向分辨率宽度、上限频率、相位谱、波谱形状以及相互之间存在的相互影响。

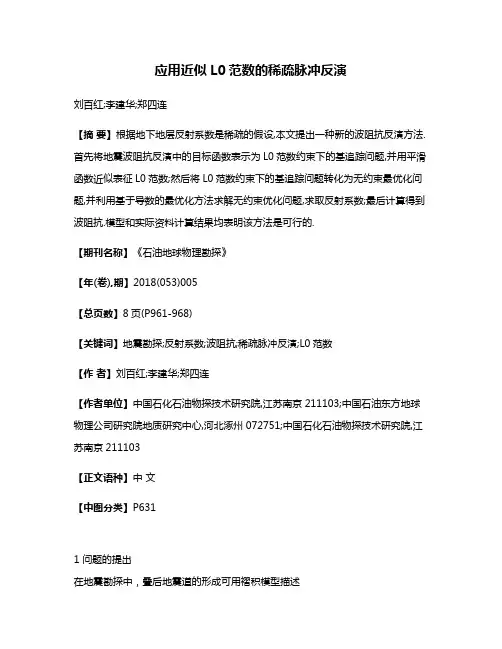

应用近似L0范数的稀疏脉冲反演刘百红;李建华;郑四连【摘要】根据地下地层反射系数是稀疏的假设,本文提出一种新的波阻抗反演方法.首先将地震波阻抗反演中的目标函数表示为L0范数约束下的基追踪问题,并用平滑函数近似表征L0范数;然后将L0范数约束下的基追踪问题转化为无约束最优化问题,并利用基于导数的最优化方法求解无约束优化问题,求取反射系数;最后计算得到波阻抗.模型和实际资料计算结果均表明该方法是可行的.【期刊名称】《石油地球物理勘探》【年(卷),期】2018(053)005【总页数】8页(P961-968)【关键词】地震勘探;反射系数;波阻抗;稀疏脉冲反演;L0范数【作者】刘百红;李建华;郑四连【作者单位】中国石化石油物探技术研究院,江苏南京211103;中国石油东方地球物理公司研究院地质研究中心,河北涿州072751;中国石化石油物探技术研究院,江苏南京211103【正文语种】中文【中图分类】P6311 问题的提出在地震勘探中，叠后地震道的形成可用褶积模型描述S(t)=r(t)*W(t)+n(t)(1)式中： S(t)表示地震道； r(t)表示反射系数序列；W(t)表示子波； n(t)表示噪声；t为时间；“*”表示褶积。

当已获得叠后数据体时，往往希望由式(1)得到与数据相应的地下介质的参数，即反射系数序列，进而得到波阻抗，这就是所谓的叠后波阻抗反演[1，2]。

这个过程中通常都假设反射系数序列是稀疏的，并通过井震标定确定子波，然后利用某种最优化算法求解设定好的目标函数，获得反射系数序列。

根据反射系数序列是稀疏的这一假设，可将反演问题表述为如下形式的基追踪问题(2)式中：d0表示观测地震道；‖·‖0表示L0范数。

由于求L0范数的极值问题很困难，且它对噪声十分敏感，因此在实际计算中常将式(2)近似表示为(3)式中‖·‖1表示L1范数。

可证明在一定程度上式(3)的解就是式(2)的解，且式(3)比式(2)容易求解。
