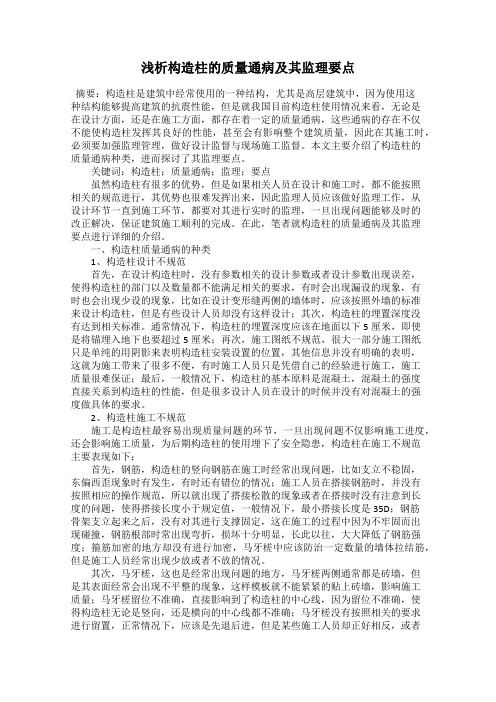

浅析构造柱的质量通病及其监理要点摘要：构造柱是建筑中经常使用的一种结构，尤其是高层建筑中，因为使用这种结构能够提高建筑的抗震性能，但是就我国目前构造柱使用情况来看，无论是在设计方面，还是在施工方面，都存在着一定的质量通病，这些通病的存在不仅不能使构造柱发挥其良好的性能，甚至会有影响整个建筑质量，因此在其施工时，必须要加强监理管理，做好设计监督与现场施工监督。
本文主要介绍了构造柱的质量通病种类，进而探讨了其监理要点。
关键词：构造柱；质量通病；监理；要点虽然构造柱有很多的优势，但是如果相关人员在设计和施工时，都不能按照相关的规范进行，其优势也很难发挥出来，因此监理人员应该做好监理工作，从设计环节一直到施工环节，都要对其进行实时的监理，一旦出现问题能够及时的改正解决，保证建筑施工顺利的完成。
在此，笔者就构造柱的质量通病及其监理要点进行详细的介绍。
一、构造柱质量通病的种类1、构造柱设计不规范首先，在设计构造柱时，没有参数相关的设计参数或者设计参数出现误差，使得构造柱的部门以及数量都不能满足相关的要求，有时会出现漏设的现象，有时也会出现少设的现象，比如在设计变形缝两侧的墙体时，应该按照外墙的标准来设计构造柱，但是有些设计人员却没有这样设计；其次，构造柱的埋置深度没有达到相关标准。
通常情况下，构造柱的埋置深度应该在地面以下5厘米，即使是将锚埋入地下也要超过5厘米；再次，施工图纸不规范，很大一部分施工图纸只是单纯的用阴影来表明构造柱安装设置的位置，其他信息并没有明确的表明，这就为施工带来了很多不便，有时施工人员只是凭借自己的经验进行施工，施工质量很难保证；最后，一般情况下，构造柱的基本原料是混凝土，混凝土的强度直接关系到构造柱的性能，但是很多设计人员在设计的时候并没有对混凝土的强度做具体的要求。
2、构造柱施工不规范施工是构造柱最容易出现质量问题的环节，一旦出现问题不仅影响施工进度，还会影响施工质量，为后期构造柱的使用埋下了安全隐患，构造柱在施工不规范主要表现如下：首先，钢筋，构造柱的竖向钢筋在施工时经常出现问题，比如支立不稳固，东偏西歪现象时有发生，有时还有错位的情况；施工人员在搭接钢筋时，并没有按照相应的操作规范，所以就出现了搭接松散的现象或者在搭接时没有注意到长度的问题，使得搭接长度小于规定值，一般情况下，最小搭接长度是35D；钢筋骨架支立起来之后，没有对其进行支撑固定，这在施工的过程中因为不牢固而出现碰撞，钢筋根部时常出现弯折，损坏十分明显，长此以往，大大降低了钢筋强度；箍筋加密的地方却没有进行加密，马牙槎中应该防治一定数量的墙体拉结筋，但是施工人员经常出现少放或者不放的情况。
楼房构造柱施工质量缺陷及防治措施宋恩斌摘要：本文从构造柱施工质量通病的问题上，分析原因，提出相应的防治措施。
从而认为按规范规定设置钢筋混凝土构造柱，使其与圈梁一起形成整体骨架，是提高多层砖房整休性和抗震能力的一种有效措施，消除结构隐患。
关键词：构造柱；施工质量；防治措施1 前言。
按规范规定设置钢筋混凝土构造柱，使其与圈梁一起形成整体骨架，是提高多层砖房整体性和抗震能力的一种有效措施，但在具体施工时却断面尺寸不足、轴线位移超过允许偏差值和跑模、胀模、表面蜂窝、麻面、露筋甚至断柱、烂根等质量通病，不仅影响了观感效果，还会降低多层砖房的抗震能力和使用寿命.成为地震破坏的一大结构隐患。
现根据笔者多年的观察和实践在分析原因的基础上提出相应的防治措施。
2 结构缺陷。
构造柱拆模后,易出现混凝土结构缺陷,如麻面、露筋、裂缝、孔洞等现象。
有些工人怕承担责任,忙于用砂浆堵抹,进行表面掩饰处理,这是不对的,应认真分析其原因,避免再次出现类似问题,即使出现问题应按规范进行修补。
2.1 麻面。
（1）木模板在浇筑混凝土之前没有浇水湿润或湿润不够,以至在混凝土浇筑后,与模板接触部分的混凝土中的水分被模板吸收,混凝土表面失水过多。
（2）模板重复使用,表面清理不干净,粘有干硬的砂浆或混凝土,浇筑后,该部分硬物与模板粘住后,拆模后混凝土表面出现缺陷性麻面。
（3）模板上隔离剂涂刷不均匀、漏刷,拆模时,漏刷处把混凝土表皮粘走。
模板拼缝不严密,混凝土浇筑时缝隙漏浆,构件表面沿模板方向。
混凝土振捣不密实,混凝土中气泡未排出,部分气泡停留在模板表面,拆模后表面出现麻面。
修补前先将麻面部位用钢丝刷加清水刷洗,并使麻面部位充分湿润,然后用水泥素浆或1∶2.5的水泥砂浆抹平,达到外观平整顺畅。
2.2 露筋。
（1）保护层厚度不足或在模板的支护过程中将垫块挤歪,使模板与钢筋紧贴,拆模后出现钢筋裸露现象。
（2）模板拼缝不严,缝隙过大,混凝土漏浆严重,尤其是边角,拆模时又带掉边角出现露筋。

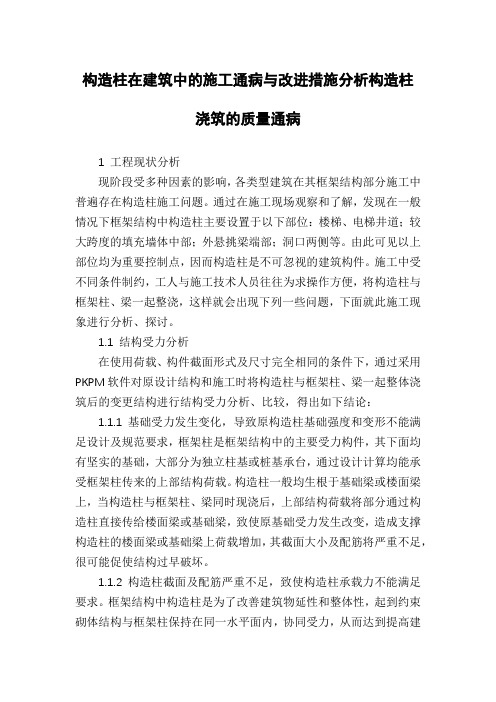

构造柱在建筑中的施工通病与改进措施分析构造柱浇筑的质量通病1 工程现状分析现阶段受多种因素的影响，各类型建筑在其框架结构部分施工中普遍存在构造柱施工问题。
通过在施工现场观察和了解，发现在一般情况下框架结构中构造柱主要设置于以下部位：楼梯、电梯井道；较大跨度的填充墙体中部；外悬挑梁端部；洞口两侧等。
由此可见以上部位均为重要控制点，因而构造柱是不可忽视的建筑构件。
施工中受不同条件制约，工人与施工技术人员往往为求操作方便，将构造柱与框架柱、梁一起整浇，这样就会出现下列一些问题，下面就此施工现象进行分析、探讨。
1.1 结构受力分析在使用荷载、构件截面形式及尺寸完全相同的条件下，通过采用PKPM软件对原设计结构和施工时将构造柱与框架柱、梁一起整体浇筑后的变更结构进行结构受力分析、比较，得出如下结论：1.1.1 基础受力发生变化，导致原构造柱基础强度和变形不能满足设计及规范要求，框架柱是框架结构中的主要受力构件，其下面均有坚实的基础，大部分为独立柱基或桩基承台，通过设计计算均能承受框架柱传来的上部结构荷载。
构造柱一般均生根于基础梁或楼面梁上，当构造柱与框架柱、梁同时现浇后，上部结构荷载将部分通过构造柱直接传给楼面梁或基础梁，致使原基础受力发生改变，造成支撑构造柱的楼面梁或基础梁上荷载增加，其截面大小及配筋将严重不足，很可能促使结构过早破坏。
1.1.2 构造柱截面及配筋严重不足，致使构造柱承载力不能满足要求。
框架结构中构造柱是为了改善建筑物延性和整体性，起到约束砌体结构与框架柱保持在同一水平面内，协同受力，从而达到提高建筑物的抗震能力。
构造柱一般作为一种局部加强措施，不要求其参与结构受力，故而构造柱一般都未通过计算，而是按构造要求设置的，其截面及配筋自然很小。
当构造柱与框架柱、梁同时现浇后，将导致其与框架柱同时受力。
很显然，构造柱是无法满足结构受力要求的，一旦受力，构造柱的截面及配筋均会严重不足，因受力而造成构造柱整体破坏，达不到设置构造柱的真正目的。
分析构造柱的质量通病原因与施工质量改进措施摘要：文章分析了钢筋混凝土构造柱的作用和构造要求，对其施工中的质量通病作了阐述，提出了具体的施工质量控制措施，供大家参考。
关键词：钢筋混凝土；构造柱；抗剪能力Abstract: this paper analyzes the role of reinforced concrete post and tectonic request, to the quality problems in the construction of the paper, put forward the concrete construction quality control measures for your reference.Keywords: reinforced concrete; Constructional column; Shear capacity中图分类号：TU375文献标识码：A 文章编号：1.前言设置钢筋混凝土构造柱系提高多层砖房屋抗震能力的一种措施，但是，当前许多施工单位在混凝土构造柱施工过程中，不注意施工质量。
这样，不但不能起到增强抗震能力的作用，还将影响到建筑物的整体性，给建筑物带来隐患，因此我们必须重视构造柱的施工质量。
2.构造柱的作用（1）它可以加强纵横墙间的连接。
（2）它可以提高砖砌体的抗剪能力，虽然提高的比例不很大，试验表明：能提高砖体的抗剪承载力约为10～30％（提高幅度与墙体的高宽比，竖向压力应力，开洞情况等因素有关）能约束墙体的开裂，对限其裂缝开展，起一定作用。
（3）它与圈梁共同作用，加大了建筑物的整体度，类似框架结构，可称为“弱框架”，对墙体起了约束作用，墙体的四周处于双向双压状态使墙体横向变形减少，改善墙体受压的稳定性能从而提高墙体的承载力。
3.构造柱在构造方面的要求（1）多层砖房构造柱应符合：最小截面可采用240×180mm，纵筋宜采用4412，箍筋间距不宜大于250mm，且在柱上下端适当加密。
砌体结构中构造柱的质量通病和防治措施砌体结构中构造柱是贯穿整栋建筑物的结构柱，它起到了承重和支撑的作用，是整个建筑物稳定性的保障。
然而，在建筑施工中，砌体结构中构造柱常常存在质量通病，一旦出现问题，会给建筑物带来不可挽回的损失。
本文将详细介绍砌体结构中构造柱的质量通病和防治措施。
一、砖石砌体构造柱的质量通病1、构造柱的纵向偏差在施工过程中，由于操作误差或材料品质等诸多因素，砌体结构中构造柱的纵向偏差较为常见。
一旦构造柱的纵向偏差超标，将对建筑物的整体结构造成不良影响，严重时甚至会导致建筑物倒塌。
2、砖石的破碎和开裂在砌筑构造柱中，如果砖石质量不好，或者砼梁钢筋未按规定埋置，容易导致构造柱出现破碎和开裂；此外，由于质量问题，构造柱受外力挤压时还可能会产生变形，给建筑物的承受能力带来巨大的隐患。
3、构造柱底部开裂传统的构造柱多采用砖石砌筑，而且底部常常会集中装配大量的托盘和钢筋等支撑物，这会导致构造柱底部开裂，给建筑物带来极大的不稳定性。
二、砌体结构中构造柱的防治措施要解决砌体结构中构造柱的质量通病，需要从源头着手，采用科学的施工方法和技术手段。
1、科学设计在设计建筑物时，应根据建筑结构和承载能力等方面，对构造柱进行科学合理的设计。
必要时可采用改变柱形、加宽柱径等工艺措施，以保证构造柱的合理性和承载力。
2、使用优质材料砌体结构中构造柱的质量关键在于材料品质。
应严格按照国家标准选用砖石和钢筋等材料，避免购买劣质材料，保证施工期间的施作质量。
3、建立保护措施在施工期间，应加强现场管理，建立完善的保护措施，封闭构造柱底部，避免外力浸泡和侵蚀；合理设置构造柱外挑托臂、支承板等支撑物，增强外挑构造柱的稳定性。
4、加强施工监督为保证施工过程中的质量，应在施工期间建立专业化指导团队或者请专业技术人员进行监督，及时发现和解决问题。
总之，砖石砌体构造柱的质量关系到建筑物的稳定性和安全性，我们需要在施工前严格控制质量，采取科学的防治措施，针对质量通病采取针对性的解决方案，运用新的建筑技术和工艺手段，不断改进和提高砌体结构中构造柱的质量。
建筑工程构造柱质量通病的防控措施摘要：设计预应力砼结构柱，是增强多层砖混建筑抗震水平的重要方案。
不过,由于当前仍有不少建筑施工单位,在混凝土构造柱建筑施工时,不重视建筑施工质量。
这非但没有发挥提高抗震水平的效果,而且还将危及到房屋的结构稳定性,为房屋带来的危险隐患,所以我们更应该注意构造柱的建筑施工质量。
关键词：构造柱；质量；提升；防控一、构造柱的作用构造柱能够提高砖墙砌体的抗剪强度,虽然提高的程度并不是很大,但实验结果表明:可增加砖墙砌体的抗剪强度,约有10-30%能限制墙体的裂缝,对限制了裂缝的扩展具有良好的约束效果。
在多层砖混结构住宅中安装混凝土构造柱,墙体对抗水平外力的强度最大可增加20%,墙体延力也可提高三倍以上。
结构柱在其与圈梁的联合作用下,能对砖墙变形起到一定限制效果,并且可承载很大的塑性变形。
而一般的钢筋砖混结构住宅在遇到地震自然灾害时,墙体会出现滑动、弯曲、裂缝等较大幅度的改变,但仍然保留有很好的稳定性。
由此可见,构造柱有效地提高了住宅的稳定性,在多层砖混结构住宅中的位置与功能不能忽略。
构造柱和圈梁的应用,增强了建筑物的总体强度,类似预应力混凝土框架结构,能形成"弱框架",对建筑物产生一种约束效果,建筑物四周呈现双向受力形态,横向变化较小,可提高建筑物优越性能,进而增加建筑物的承重。
构造柱和圈墙结构也能够产生近似钢筋混凝土框架结构的效果,其作用效果非常明显。
在预应力砼框架结构中产生的效果为:在墙面之间留有较大洞口,或者墙面之间没有支撑,纵向刚性就比较弱,此时必须安装构造柱提高其刚性,以避免墙体开裂。
二、构造柱在构筑方面的要求1.多层砖混结构房屋构造柱应满足:最小散射截面可选用240×,纵筋最易选择4φ12,箍筋距离不得超过250mm,并在柱子以上的500mm适当加密。
七度设防时房屋大于6层,8度设防时房屋大于5层和九度设防时纵筋宜用4φ14,箍筋间隔不宜超过200mm,而楼房四角部的构筑柱也可相应增加截面长度和配钢筋。
混凝土构造柱施工通病及措施简析根据砌体结构设计规范第2.1.14条说明，混凝土构造柱的概念是，在多层砌体房屋墙体规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱。
通常称为混凝土构造柱，简称构造柱。
多层建筑物设置钢筋混凝土构造柱是在砌体结构中和圈梁一起作用提高多层砌体房屋整体性、增强抗震性能力的一种措施，并减少、控制墙体的裂缝产生，增强砌体的强度。
但是，在混凝土构造柱施工过程中，先砌墙后施工混凝土构造柱，由于施工难度造成施工质量不好掌握控制。
极容易产生各种施工缺陷，如构造柱上下层错位、钢筋主筋扭曲、搭接长短不一、箍筋加密区数量不够或间距不准确及砼振捣不密实等现象，造成施工质量隐患问题，不但不能起到设置混凝土构造柱增强墙体抗震能力的作用目的，还将破坏到建筑物的整体性，给建筑物安全带来隐患，因此我们必须严格重视构造柱的施工方法，控制质量通病，消除隐患，确保施工质量。
一.构造柱的性能和作用混凝土构造柱是多层砖混结构建筑物按照构造要求设置的提高建筑物结构性能的建筑部件，它在建筑物中起着重要的作用：第一，构造柱可以提高砖混结构建筑物砖墙的延性，从而提高楼房的搞震能力；第二，构造柱可以与砖墙及圈梁形成类似框架剪力墙结构的箍框，箍住开裂的墙体，防止墙体裂缝的产生或进一步发展，限制开裂的墙体的错位，从而防止墙体倒塌；第三，对于高宽比较大的房屋墙体，构造柱能提高墙体的抗倾覆能力，防止砖墙的整体弯曲破坏；混凝土构造柱是从建筑构造的角度考虑设置的，一般设在建筑物的四角、内外墙交接处、楼梯间、电梯间以及某些较长的墙体中部，并与每层圈梁有可靠连接。
实验证明，在多层砖混房屋结构中设置混凝土构造柱，一般情况下墙体抵抗水平外力的强度最大可提高20%以上，墙体延性可增大3倍以上。
根据构造柱的结构特性，即使地震后的墙体发生滑移、变形、开裂，仍可多层砖混结构房屋的整体性明显加强，从而减少灾害所带来的损坏。
二、构造柱的主要质量通病和造成原因1.构造柱主筋位置错位、骨架扭曲变形。
浅谈高层住宅施工中构造柱的质量通病
摘要：建筑工程质量通病是建筑工程中经常发生的、普遍存在的一些工程质量问题。
违背建设程序和法规、工程地质勘察失误或地基处理失误、设计计算问题、建筑材料及制品不合格、施工与管理失控、自然条件影响、建筑结构或设施的使用不当等都容易导致质量通病。
关键词：高层住宅，构造柱，质量通病
前言   本工程为6幢高层住宅小区项目，-剪力墙结构，三十四屋，总高为98.8米，二次结构施工中构造柱是最主要的质量通病。
构造柱的作用是其作用是与圈梁一起组成空间骨架，以提高建筑物的整体刚度和整体的延展性，约束墙体裂缝的开展，从而增加建筑物的抗震能力。
构造柱施工过程中的质量通病主要有以下几方面：一、构造柱漏设  构造柱没有按图施工，在电梯井、窗台处由于施工难度增加，砌块的班组为了施工方便，往往会把需设构造柱的部位直接留槎。
在这些部位构造柱比砌体墙更牢固，构造柱漏设更加不安全。
构造柱在窗台处没有整柱贯通、设成窗台柱及构造柱设成加强框是构造柱漏设的另两种形式。
二、构造柱上部在梁底漏植筋构造柱主筋与植筋的钢筋采用绑扎搭接，在梁底没有植筋，主筋在梁底就没有固定住，一方面构造柱在梁底容易出现裂缝，另一方面构造柱不稳定。
植筋是不同于构造柱钢筋绑扎的另外一道工序，植筋位置的正确与否决定构造柱的位置的准确性，植筋是用电钻在梁底钻一个不少于30CM的洞，把钢筋插进去，再灌入专用胶水的工艺，植完后经过一段时间要检测钢筋的拉拔强度，合格后才允许植筋的钢筋与主筋搭接。
植筋过程中操作工人最容量犯的错误是植筋的间距没有按设计图纸的要求。
三、构造柱浇筑后混凝土上部不密实构造柱的浇筑是楼面在梁、板浇筑完成后进行的，构造柱的顶部就不能用振动棒竖向进行振捣，上部的混凝土浇筑是在模板开口后倒入混凝土再振捣。
操作工人对振捣很难控制，振捣时间过长容易出现爆模；振捣时间过短，模板开口处没处理都会导致构造柱浇筑后混凝土上部不密实。
四、构造柱浇筑后混凝土面出现麻面、裂缝构造柱混凝土面出现麻面的主要原因是混凝土水泥浆流失、石子过多，水灰比不符合要求。
混凝土没有直接送入构造柱模板内，而是用人工送入模板内，混凝土长时间没有搅拌，石子与水泥分离，浇筑后的混凝土就会出现麻面，在构造柱有预留管处容易出现裂缝。
工程质量控制过程中，应遵循以下四条原则：１、坚持质量第一的原则建设工程质量不仅关系工程的适用性和建设项目投资效果，而且关系到人民群众生命财产的安全。
所以应坚持“百年大计，质量第一”，在工程建设中自始至终把“质量第一”作为对工程质量控制的基本原则。
２、坚持以人为核心的原则人是工程建设的决策者、组织者、管理者和操作者。
工程建设中各单位、各部门、各岗位人员的工作质量水平和完善程度，都直接和间接地影响工程质量。
所以在工程质量控制中，要以人为核心，重点控制人的素质和人的行为，充分发挥人的积极性和创造性，以人的工作质量保证工程质量。
３、坚持以预防为主的原则工程质量控制应该是积极主动的，应事先对影响质量的各种因素加以控制，而不能是消极被动的，等出现质量问题再进行处理，已造成不必要的损失。
所以，要重点做好质量的事先控制和事中控制，以预防为主，加强过程和中间产品的质量检查和控制。
４、坚持质量标准的原则质量标准是评价产品质量的尺度，工程质量是否符合合同规定的质量
标准要求，应通过质量检验并和质量标准对照，符合质量标准要求的才是合格，不符合质量标准要求的就是不合格，必须返工处理。
本工程的构造柱的质量通病有以下四方面的措施：一、推行样板制度样板制度是行之有效的质量控制手段，各分项工程在大面积施工前实行样板引路，可以有效地使管理人员和操作工人明确施工工艺、明确质量标准。
建立分项工程样板制度是保证过程精品的关键工序，是检验施工方法、技术交底以及施工部署的合理性、准确性的依据，更是预防质量通病、明确质量控制要点的依据。
样板施工前由技术负责人依据施工方案和技术交底进行认真的书面及现场技术交底，明确工序操作标准和要求。
样板施工中工程部负责跟踪检查方案、交底在样板中的执行情况，组织本工种人员到现场学习施工标准及要求。
样板验收结束后必须经监理、业主及设计方同意后方可进行大面积施工。
二、推行自检、互检、交接检制度人的因素是引起质量问题的“人、机、环、法、料”中重要因素，推行自检、互检、交接检制度能有效地避免质量通病的发生。
质量检查工作全部都靠专职检查员来完成是不可的，1、自检：操作工人在施工过程中，由施工队长领导班组工人进行自检，按施工技术交底及有关规范要求，随时进行自我检查并整改。
2、互检：同班组操作工人，在操作过程中，按技术交底及有关规范要求，随时进行他人质量检查并整改，检查组织由班组长领导。
3、交接检：上道工序的施工班组完工后下一道工序将继续操作的施工班组进行交接检查验收，交接检，由项目工程师组织。
三、推行技术交底制度技术交底，是在某一单位工程开工前，或一个分项工程施工前，由相关专业技术人员向参与施工的人员进行的技术性交待，其目的是使施工人员对工程特点、技术质量要求、施工方法与措施和安全等方面有一个较详细的了解，以便于科学地组织施工，避免技术质量等事故的发生。
各项技术交底记录也是工程技术档案资料中不可缺少的部分。
对操作工人进行技术交底，使操作工人对工序的要点、难点做到心里有底，能减少质量通病的发生。
四、严格筛选分包商工程施工过程中对分包商进行考核，实行奖惩制度，推行分包商的准入制度及分包商黑名单制度，对差的分包商不允许进入本工程施工，不合格的班组立即清退。
结语
高层住宅工程中为提高结构的抗震能力，增加整体刚度和延性，应设置钢筋混凝土构造柱并与圈梁连接，共同加强建筑物的稳定性。
所以，要加强规范学习，严格执行施工技术标准和操作规程。
构造柱是建筑物主体的重要结构之一，因此必须认真对待，注意以上几点进行施工，就能保证构造柱的质量，真正起到抗震设防的目的。
参考文献
［1］GB 50011-2001，建筑抗震设计规范［S］．
［2］高小旺，龚思礼，苏经宇，等．建筑抗震设计规范理解与应用［M］．第2 版．北京: 中国建筑工业出版社，2002．
［3］徐建．建筑结构设计常见及疑难问题解析［M］．北京: 中国建筑工业出版社，2007．。
