英威腾变频器介绍

invt英威腾CHF100A变频器英威腾CHF100A变频器简介英威腾CHF100A变频器是一款高性能的电动机调速设备，适用于各类交流电机的调速控制。

本文将对英威腾CHF100A变频器的特点、应用领域和使用方法进行详细介绍。

一、特点1. 高性能：英威腾CHF100A变频器采用先进的控制算法和高速数字信号处理器，具备快速响应、精确控制的特点，可满足各种复杂的运行需求。

2. 高效节能：该变频器具备智能的能量优化控制功能，可根据负载情况自动调整电机运行参数，最大限度地提高能源利用效率，降低能耗成本。

3. 可靠稳定：英威腾CHF100A变频器采用模块化设计，内部集成了多种保护功能，如过载保护、短路保护、过压保护等，可有效提高设备的可靠性和稳定性。

4. 易于安装和维护：该变频器采用用户友好的界面设计和简化的接线方式，方便用户进行安装和调试。

同时，还提供了完善的故障诊断和远程监控功能，可及时发现和解决问题，减少维护成本。

二、应用领域英威腾CHF100A变频器广泛应用于各类机械设备和工业生产线，包括：1. 泵和风机控制：该变频器可根据实际负载需求自动调整电机转速，实现精确的流量和压力控制，广泛应用于供水系统、暖通空调系统等。

2. 制造业：在各种生产设备中，使用英威腾CHF100A变频器可以实现精确的运输、搬运和加工控制，提高生产效率和产品质量。

3. 矿山和冶金行业：该变频器可适应恶劣的工作环境，用于提升机、风机、输送机等设备的控制，具备高扭矩、高可靠性的特点。

4. 建筑业：在电梯、卷闸门、空调系统等设备中，英威腾CHF100A变频器可以实现平稳、高效的运行控制，提升设备的安全性和舒适性。

三、使用方法1. 安装与接线：根据设备的安装要求和接线图，将变频器正确安装在控制柜中，并连接好电源和电机的电缆。

2. 参数设置：根据实际需求，使用变频器的参数设置软件或面板上的按键进行参数调整，包括电机额定功率、转速范围、过载保护等。

BPBT系列隔爆型变频调速器使用说明书徐州市坤仕华科技有限公司徐州英威腾电气设备有限公司目录安全注意事项 (3)1、概况 (4)1.1变频器的综合技术特性 (4)1.2分类和命名 (4)2、开箱检查 (5)3、拆卸和安装 (6)3.1变频器运行的环境条件 (6)4、接线 (7)4.1接线端子图 (7)4.2标准接线图 (8)4.3主回路的连接 (8)4.4控制回路的连接 (9)4.5符合EMC要求的安装指导 (10)5、操作 (11)5.1操作面板说明 (11)5.2操作流程 (13)5.3运行状态 (15)5.4快速调试 (15)6、详细功能说明 (16)P0组基本功能组 (16)P1组起停控制组 (19)P2组电机参数组 (21)P3组矢量控制参数 (22)P4组V/F控制参数 (23)P5组输入端子组 (25)P6组输出端子组 (29)P7组人机界面组 (31)P8组增强功能组 (33)P9组PID控制组 (38)PA组保护参数组 (40)PB组串行通讯组 (42)PC组补充功能组 (43)PD组厂家功能组 (44)7、故障检查与排除 (44)7.1故障信息及排除方法 (44)7.2常见故障及其处理方法 (45)8、保养和维护 (45)8.1日常维护 (46)8.2定期维护 (46)8.3变频器易损件更换 (46)8.4变频器的保修 (46)9、通讯协议 (46)9.1协议内容 (46)9.2应用方式 (46)9.3总线结构 (46)9.4协议说明 (47)9.5通讯帧结构 (47)9.6命令码及通讯数据描述 (48)附表：功能参数简表 (56)安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。

说明书中有关安全运行的注意事项分类成“警告”或“当心”。

警告指出潜在的危险情况，如果不避免，可能会导致人身伤亡。

当心指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。

英威腾变频器说明书英威腾变频器说明书1. 引言英威腾变频器是一种高效稳定的电气控制设备，能够将输入的电源频率转变成可调节的输出频率，从而实现对电机的精确控制。

本说明书将介绍英威腾变频器的主要特性、使用方法以及注意事项，以帮助用户正确地安装和操作这一设备。

2. 产品概述英威腾变频器是一种先进的电气控制装置，可广泛用于各种电动机控制场合。

该变频器采用了高性能的控制芯片和先进的PWM调制技术，能够有效地实现对电机的精确调速控制。

主要特性如下：- 宽电压输入范围：支持220V和380V两种输入电压，适应不同的电源环境。

- 高效率运行：变频器采用先进的控制算法和电路设计，能够最大限度地提高能源利用率。

- 多种控制模式：支持自动、手动、外部信号和PLC等多种控制方式，满足不同场景的控制需求。

- 易于安装和调试：采用模块化设计，结构紧凑，安装简便；配有详细的调试指南，操作简单明了。

3. 使用方法3.1 安装在安装英威腾变频器之前，请确保已经断开输入电源，并根据以下步骤进行安装：1. 将变频器固定在合适的位置，确保良好的通风环境和防尘措施。

2. 将输入和输出端子正确连接，确保连接稳固可靠。

3. 检查电路连接是否正确，避免短路和接反的情况发生。

4. 安装好所有的连接电缆后，再次检查每个接线端子是否拧紧。

3.2 调试在接通输入电源之前，请按照以下步骤进行调试：1. 检查输入电源是否符合变频器的额定电压和频率要求。

2. 按照说明书上的连接图，将输入电源正确接入变频器。

3. 检查输出端是否与电机连接正确，并确保电机的参数符合变频器的额定参数。

4. 打开输入电源，观察变频器的显示屏是否正常显示。

5. 按照调试指南进行参数设置，确保变频器的参数与实际需求相匹配。

6. 启动电机，并观察电机的运行情况，如有异常应及时停机检查。

4. 注意事项为了确保英威腾变频器的正常运行和使用寿命，使用过程中需要注意以下事项：1. 请勿超过变频器的额定工作电流和功率范围，否则可能会损坏设备。

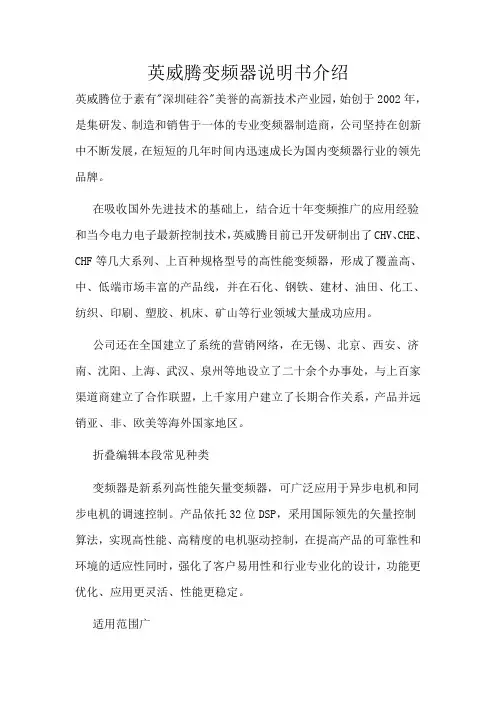

英威腾变频器说明书介绍英威腾位于素有"深圳硅谷"美誉的高新技术产业园，始创于2002年，是集研发、制造和销售于一体的专业变频器制造商，公司坚持在创新中不断发展，在短短的几年时间内迅速成长为国内变频器行业的领先品牌。

在吸收国外先进技术的基础上，结合近十年变频推广的应用经验和当今电力电子最新控制技术，英威腾目前已开发研制出了CHV、CHE、CHF等几大系列、上百种规格型号的高性能变频器，形成了覆盖高、中、低端市场丰富的产品线，并在石化、钢铁、建材、油田、化工、纺织、印刷、塑胶、机床、矿山等行业领域大量成功应用。

公司还在全国建立了系统的营销网络，在无锡、北京、西安、济南、沈阳、上海、武汉、泉州等地设立了二十余个办事处，与上百家渠道商建立了合作联盟，上千家用户建立了长期合作关系，产品并远销亚、非、欧美等海外国家地区。

折叠编辑本段常见种类变频器是新系列高性能矢量变频器，可广泛应用于异步电机和同步电机的调速控制。

产品依托32位DSP，采用国际领先的矢量控制算法，实现高性能、高精度的电机驱动控制，在提高产品的可靠性和环境的适应性同时，强化了客户易用性和行业专业化的设计，功能更优化、应用更灵活、性能更稳定。

适用范围广适用异步电机和永磁同步电机的矢量控制，有效减少用户库存，无需考虑电机类型兼容问题，不再需要为不同的电机分别备不同变频器的库存。

性能优异良好的控制性能:1:200的调速比(SVC)、0.25Hz/150%的启动转矩、多种制动模式，无需制动电阻就可以实现的快速磁通制动模式。

环境适应性强紧凑型结构设计、独立风道设计、多种安装方式，大幅度提升的功率密度，有效缩小用户安装体积要求，满足苛刻的用户安装条件。

全独立风道设计，有效提升变频器的防护效果，适应各种复杂的用户现场环境。

兼容底板安装和法兰安装两种安装模式，适应不同的用户需求。

功能丰富两套电机参数、V·F分离设置、虚拟端子功能、转速追踪、继电器延时输出等 ;两套电机参数，满足客户不同电机共用一台变频器，有效降低客户设备投入;V·F分离功能，满足各种变频电源客户需求，实现V/F曲线的灵活设置。

invt英威腾CHF100A变频器说明书近年来，随着工业化和自动化水平的提高，变频器作为电力传动的控制设备，越来越受到各个行业的关注和应用。

而其中，INVT英威腾CHF100A变频器凭借其使用稳定、性能优越等特点，已经成为了很多企业的首选。

本文将就该变频器的说明书进行介绍和解读，帮助读者更好地理解和应用该设备。

一、CHF100A变频器的特点INVT英威腾CHF100A变频器是一种由晶闸管控制的AC变频调速装置。

具有电流、电压、温度等多种保护功能，并且操作简单，使用方便。

同时，该变频器还具有以下特点：1. 控制效果显著：该变频器具有电流调节范围宽、响应速度快等优点，可以实现精准控制和高效稳定的输出。

2. 频率调节灵活：该变频器提供了全数字化的频率调节方式，扩大了其应用范围和控制精度。

3. 具备数据查询和记录功能：该变频器配有RS485通信接口和Modbus等通讯协议，能够实现数据查询、记录和远程监控。

二、CHF100A变频器的操作方法1. 连接电源和变频器：首先，需要将变频器内部的电源接线与电源连接起来，然后再把变频器的输出线连接至电机端子上。

此外，还要按照给定的操作手册，进行其他相关接线工作。

2. 进行参数设置：在安装完成后，需要进行变频器的参数设置。

其方式有两种：手动设置和自动设置。

手动设置是通过按照说明书中给出的参数表进行操作，而自动设置则是利用变频器的自诊断功能进行参数调整。

根据实际需求，可以选择其中一种或两种同时进行。

3. 启动变频器：在设置好参数后，就可以启动变频器，让其开始运转。

此时需要注意，变频器的启动过程要依次进行如下步骤：检测、停止清零、回零、加速运转等操作。

只有按照正确的步骤进行操作，才能保证变频器的正常使用和运行稳定。

三、CHF100A变频器的故障处理虽然INVT英威腾CHF100A变频器具有完善的保护功能，但在实际使用中仍有可能遇到一些故障。

下面列举了一些常见的故障及其解决方法：1. 变频器无输出信号：可能是输出短路所致，此时需要检查输出电缆和电机是否接触良好。

英威腾变频器怎么调试！英威腾变频器参数重新设定-奕灿网一、英威腾变频器参数重新设定断开启动端子，恢复出厂设置之后，重新设置参数即可。

二、英威腾变频器调什么可以看到转速以英威腾CHF系列变频器为例，在变频器运行状态中，循环按压操作面板上面的S HIFT按键，当变频器面板数码显示屏幕右边的三个红灯第一个和第二个亮的时候，此时屏幕显示的就是变频器通过计算得出的电动机的实际转速。

三、英威腾变频器设置求助可以这么切换，控制15千瓦的罗茨风机，用S曲线，加速时间设置为10S左右都可以，停车方式用自由停车就好，减速时间不用设置。

四、英威腾变频器初始化调哪一个CHF100系列的是P0.13=1，变频器将所有参数恢复缺省值。

不能保证所有的系列都一样啊，最好是自己找一下使用手册，看一下。

五、英威腾CHF100A变频器，如何设置高中低3段频率，分别为50、40、30Hz，设置哪几个参数？P0.07-5P5.02-16 P5.03-17 P5.04-18PA.06-60 PA.10-80 PA.18-100六、英威特变频器如何调速英威腾变频器啊，最简单的办法就是按上面的上下键，出厂设置就是的，如果不管用的话，请查看参数P0.06(频率给定方式)，改成0就能够了。

七、变频器怎么调试1.首先通过漏电保护开关将变频器的电源输入端子连接到电源，然后将变频器的接地端子接地。

2.确认变频器名牌标签的电压频率等级是否与电网一致，无误后开始送电。

3.当主接触器接合且风扇运转时，使用万用表ac测试输入电源电压是否在标准规格范围内。

4.设置变频器工作频率为50hz，测试变频器U、V、W相输出电压平衡，断电完全不显示后连接电机线。

参考文档下载：《英威腾变频器怎么调试.pdf》下载：《英威腾变频器怎么调试.doc》更多关于《英威腾变频器怎么调试》的文档...声明：本文来自网络，不代表【奕灿网】立场，转载请注明出处。

功能码名称参数详细说明设定范围缺省值更改序号P0组基本功能组P0.00 速度控制模式选择0：V/F控制1：无PG矢量控制2：转矩控制（无PG矢量控制）0~2 0 ◎0.P0.01 运行指令通道0：键盘指令通道（LED熄灭）1：端子指令通道（LED闪烁）2：通讯指令通道（LED点亮）0~2 0 ◎ 1.P0.02 键盘及端子UP/DOWN设定0：有效，且变频器掉电存储1：有效，且变频器掉电不存储2：无效3：运行中有效，停机清零0~3 0 ○ 2.P0.03 最大输出频率10.00~400.00Hz 10.00~400.00 50.00Hz ◎ 3. P0.04 运行频率上限P0.05~P0.03（最大频率）P0.05~P0.03 50.00Hz ○ 4.P0.05 运行频率下限0.00 Hz~P0.04（运行频率上限）0.00~P0.04 0.00Hz ○ 5.P0.06 键盘设定频率0.00 Hz~P0.03（最大频率）0.00~P0.03 50.00Hz ○ 6.P0.07A频率指令选择0：键盘设定1：模拟量AI1设定2：模拟量AI2设定3：高速脉冲HDI设定4：简易PLC程序设定5：多段速运行设定6：PID控制设定7：远程通讯设定0~7 0 ○7.P0.08B频率指令选择0：模拟量AI1设定1：模拟量AI2设定2：高速脉冲HDI设定0~2 0 ○8.P0.09 B频率指令参考对象选择0：最大输出频率1：A频率指令0~1 0 ○9.P0.10设定源组合方式0：A1：B2：A+B3：Max（A，B）0~3 0 ○10.P0.11 加速时间0 0.1~3600.0s 0.1~3600.0 机型确定○11. P0.12 减速时间0 0.1~3600.0s 0.1~3600.0 机型确定○12.P0.13 运行方向选择0：默认方向运行1：相反方向运行2：禁止反转运行0~2 0 ◎13.P0.14 载波频率设定 1.0~15.0kHz 1.0~15.0 机型确定○14.P0.15 AVR功能选择0：无效1：全程有效2：只在减速时无效0~2 1 ○15.P0.16电机参数自学习0：无操作1：全面参数自学习2：静止参数自学习0~2 0 ◎16.P0.17 功能参数恢复0：无操作1：恢复缺省值2：清除故障档案0~2 0 ◎17.P1组起停控制组P1.00 起动运行方式0：直接起动1：先直流制动再起动2：转速追踪再起动0~2 0 ◎18.P1.01直接起动开始频率0.00~10.00Hz 0.00~10.00 1.50Hz ◎19.P1.02起动频率保持时间0.0~50.0s 0.0~50.0 0.0s ◎20.P1.03起动前制动电流0.0~150.0% 0.0~150.0 0.0% ◎21.P1.04起动前制动时间0.0~50.0s 0.0~50.0 0.0s ◎22.P1.05 加减速方式选择0：直线型1：保留0~1 0 ◎23.P1.06 停机方式选择0：减速停车1：自由停车0~1 0 ○24.P1.07 停机制动开始频率0.00~P0.03 0.00~P0.03 0.00Hz ○25.P1.08 停机制动等待时间0.0~50.0s 0.0~50.0 0.0s ○26.P1.09 停机直流制动电流0.0~150.0% 0.0~150.0 0.0% ○27.P1.10 停机直流制动时间0.0~50.0s 0.0~50.0 0.0s ○28.P1.11正反转死区时间0.0~3600.0s 0.0~3600.0 0.0s ○29.P1.12 运行频率低于频率下限动作（频率下限大于0有效）0：以频率下限运行1：停机2：休眠待机0~2 0 ◎30.P1.13 休眠唤醒延时时间0.0~3600.0s（P1.12为2有效）0.0~3600.0 0 ◎31.P1.14停电再起动选择0：禁止再起动1：允许再起动0~1 0 ○32.P1.15再起动等待时间0.0~3600.0s（P1.14为1有效）0.0~3600.0 0.0s ○33.P1.16上电时端子功能检测选择0：上电时端子运行命令无效1：上电时端子运行命令有效0~1 0 ○34.P1.17 保留保留◎35. P1.18 保留保留◎36. P1.19 保留保留◎37. P2组电机参数组P2.00 变频器类型0：G型机1：P型机0~1 机型设定◎38.P2.01 电机额定功率0.4~3000.0kW 0.4~3000.0 机型确定◎39.P2.02 电机额定频率10.00Hz~P0.03（最大频率）10.00~P0.03 50.00Hz ◎40.P2.03 电机额定转速0~36000rpm 0~36000 机型确定◎41. P2.04 电机额定电压0~800V 0~800 机型确定◎42. P2.05 电机额定电流0.8~6000.0A 0.8~6000.0 机型确定◎43. P2.06 电机定子电阻0.001~65.535Ω0.001~65.535 机型确定○44. P2.07 电机转子电阻0.001~65.535Ω0.001~65.535 机型确定○45.P2.08电机定、转子电感0.1~6553.5mH 0.1~6553.5 机型确定○46.P2.09电机定、转子互感0.1~6553.5mH 0.1~6553.5 机型确定○47.P2.10 电机空载电流0.1~6553.5A 0.1~6553.5 机型确定○48. P3组矢量控制功能组P3.00速度环比例增益10~100 0~100 20 ○49.P3.01速度环积分时间10.01~10.00s 0.01~10.00 0.50s ○50.P3.02 切换低点频率0.00Hz~P3.05 0.00~P3.05 5.00Hz ○51.P3.03速度环比例增益20~100 0~100 25 ○52.P3.04速度环积分时间20.01~10.00s 0.01~10.00 1.00s ○53.P3.05 切换高点频率P3.02~P0.03（最大频率）P3.02~P0.03 10.00Hz ○54.P3.06VC转差补偿系数50%~200% 50~200 100% ○55.P3.07 转矩上限设定0.0~200.0%（变频器额定电流）0.0~200.0G型机：150.0%P型机：120.0%○56.P3.08转矩设定方式选择0：键盘设定转矩（对应P3.09）1：模拟量AI1设定转矩2：模拟量AI2设定转矩3：高速脉冲HDI设定转矩4: 多段转矩设定5：远程通讯设定转矩（1~5：100%相对于2倍变频器额定电流）0~5 0 ○57.P3.09 键盘设定转矩-200.0%~200.0%（变频器额定电流）-200.0~200.0 50.0% ○58.P3.10上限频率设定源选择0：键盘设定上限频率（P0.04）1：模拟量AI1设定上限频率2：模拟量AI2设定上限频率3：高速脉冲HDI上限频率4：多段设定上限频率5：远程通讯设定上限频率（1~4：100%对应最大频率）0~5 0 ○59.P4组V/F控制功能组P4.00 V/F曲线设定0：直线V/F曲线1：多点V/F曲线2：1.3次幂降转矩V/F曲线3：1.7次幂降转矩V/F曲线4：2.0次幂降转矩V/F曲线0~4 0 ◎60.P4.01 转矩提升0.0%：（自动）0.1%~10.0% 0.0~10.0 0.0% ○61.P4.02 转矩提升截止0.0%~50.0%（相对电机额定频率）0.0~50.0 20.0% ◎62.P4.03 V/F频率点1 0.00Hz~P4.05 0.00~P4.05 0.00Hz ○63.P4.04 V/F电压点1 0.0%~100.0%（电机额定电压）0.0~100.0 00.0% ○64.P4.05 V/F频率点2 P4.03~P4.07 P4.03~P4.07 00.00Hz ○65.P4.06 V/F电压点2 0.0%~100.0%（电机额定电压）0.0~100.0 00.0% ○66.P4.07 V/F频率点3 P4.05~ P2.02（电机额定频率）P4.05~P2.02 00.00Hz ○67.P4.08 V/F电压点3 0.0%~100.0%（电机额定电压）0.0~100.0 0.0% ○68.P4.09 V/F转差补偿限定0.0~200.0% 0.0~200.0 0.0% ○69.P4.10 节能运行选择0：不动作1：自动节能运行0~1 0 ◎70.P4.11电机低频抑制振荡因子0~10 0~10 2 ○71.P4.12电机高频抑制振荡因子0~10 0~10 0 ○72.P4.13电机抑制振荡分界点0.00Hz~P0.03（最大频率）0.00~P0.03 30.00 Hz ○73.P5组输入端子组P5.00 HDI输入类型选择0：HDI为高速脉冲输入1：HDI为开关量输入0~1 0 ◎74.P5.01S1端子功能选择0~39 1 ◎75.P5.02S2端子功能选择0~39 4 ◎76.P5.03S3端子功能选择0~39 7 ◎77.P5.04S4端子功能选择0~39 0 ◎78.P5.05S5端子功能选择0~39 0 ◎79.P5.06S6端子功能选择0~39 0 ◎80.P5.07S7端子功能选择0~39 0 ◎81.P5.08HDI端子开关量输入功能选择0：无功能1：正转运行2：反转运行3：三线式运行控制4：正转寸动5：反转寸动6：自由停车7：故障复位8：运行暂停9：外部故障输入10：频率设定递增（UP）11：频率设定递减（DOWN）12：频率增减设定清除13：A设定与B设定切换14：（A+B）设定与A设定切换15：（A+B）设定与B设定切换16：多段速端子117：多段速端子218：多段速端子319：多段速端子420：多段速暂停21：加减速时间选择122：加减速时间选择223：简易PLC停机复位24：简易PLC暂停25：PID控制暂停26：摆频暂停（停在当前频率）27：摆频复位（回到中心频0~39 0 ◎82.率）28：计数器复位29：转矩控制禁止30：加减速禁止31：计数器触发32：频率增减设定暂时清除33~39：保留P5.09开关量滤波次数1~10 1~10 5 ○83.P5.10端子控制运行模式0：两线式控制11：两线式控制22：三线式控制13：三线式控制20~3 0 ◎84.P5.11端子UP/DOWN频率增量变化率0.01~50.00Hz/s 0.01~50.00 0.50Hz/s ○85.P5.12 AI1下限值-10.00V~10.00V -10.00~10.00 0.00V ○86.P5.13 AI1下限对应设定-100.0%~100.0% -100.0~100.0 0.0% ○87.P5.14 AI1上限值-10.00V~10.00V -10.00~10.00 10.00V ○88.P5.15 AI1上限对应设定-100.0%~100.0% -100.0~100.0 100.0% ○89.P5.16 AI1输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○90.P5.17 AI2下限值0.00V~10.00V 0.00~10.00 0.00V ○91.P5.18 AI2下限对应设定-100.0%~100.0% -100.0~100.0 0.0% ○92.P5.19 AI2上限值0.00V~10.00V 0.00~10.00 10.00V ○93.P5.20 AI2上限对应设定-100.0%~100.0% -100.0~100.0 100.0% ○94.P5.21 AI2输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○95.P5.22 HDI下限频率0.00kHz ~50.00kHz 0.00~50.00 0.00kHz ○96.P5.23 HDI下限频率对应设定-100.0%~100.0% -100.0~100.0 0.0% ○97.P5.24 HDI上限频率0.00kHz~50.00kHz 0.00~50.00 50.00kHz ○98.P5.25 HDI上限频率对应设定-100.0%~100.0% -100.0~100.0 100.0% ○99.P5.26 HDI频率输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○100.P6组输出端子组P6.00 HDO输出选择0：开路集电极高速脉冲输出1：开路集电极输出0~1 0 ○101.P6.01 HDO开路集电极输出选择0~20 1 ○102.P6.02 继电器1输出选择0~20 4 ○103.P6.03 继电器2输出选择0：无输出1：变频器运行中2：变频器正转运行中3：变频器反转运行中4：故障输出5：频率水平检测FDT输出6：频率到达7：零速运行中8：设定记数值到达9：指定记数值到达10：过载预报警11：简易PLC阶段完成12：简易PLC循环完成13：运行时间到达14：上限频率到达15：下限频率到达16：运行准备就绪17~20：保留0~20 0 ○104.P6.04 AO1输出选择0~10 0 ○105. P6.05 AO2输出选择0~10 0 ○106.P6.06 HDO开路集电极高速脉冲输出选择0：运行频率1：设定频率2：运行转速3：输出电流4：输出电压5：输出功率6：设定转矩7：输出转矩8：模拟AI1输入值9：模拟AI2输入值10：脉冲频率HDI输入值0~10 0 ○107.P6.07 AO1输出下限0.0%~100.0% 0.0~100.0 0.0% ○108.P6.08下限对应AO1输出0.00V ~10.00V 0.00~10.00 0.00V ○109.P6.09 AO1输出上限0.0%~100.0% 0.0~100.0 100.0% ○110.P6.10上限对应AO1输出0.00V ~10.00V 0.00~10.00 10.00V ○111.P6.11 AO2输出下限0.0%~100.0% 0.0~100.0 0.0% ○112.P6.12下限对应AO2输出0.00V ~10.00V 0.00~10.00 0.00V ○113.P6.13 AO2输出上限0.0%~100.0% 0.0~100.0 100.0% ○114.P6.14上限对应AO2输出0.00V ~10.00V 0.00~10.00 10.00V ○115.P6.15 HDO输出下限0.00%~100.0% 0.00~100.00 0.00% ○116.P6.16下限对应HDO输出0.000~ 50.00kHz 0.000~50.000 0.00kHz ○117.P6.17 HDO输出上限0.00%~100.0% 0.000~100.00 100.0% ○118.P6.18上限对应HDO输出0.0 ~ 50.00kHz 0.000~50.000 50.00kHz ○119.P7组人机界面组P7.00 用户密码0~65535 0~65535 0 ○120. P7.01 保留保留保留保留○121. P7.02 保留保留保留保留◎122.P7.03 QUICK/JOG键功能选择0：左移位键切换显示状态1：寸动运行2：正转反转切换3：清除UP/DOWN设定4：快速调试模式（按非出厂参数调试）0~4 0 ○123.P7.04 STOP/RST键停机功能选择0：只对键盘控制有效1：对键盘和端子控制同时有效2：对键盘和通讯控制同时有效3：对所有控制模式均有效0~3 0 ○124.P7.05 键盘显示选择0：外引键盘优先使能1：本机、外引键盘同时显示，只外引按键有效2：本机、外引键盘同时显示，只本机按键有效3：本机、外引键盘同时显示且按键均有效（两者为或的逻辑关系）0~3 0 ○125.P7.06 运行状态显示的参数选择10~0XFFFFBIT0：运行频率BIT1：设定频率（Hz闪烁）BIT2：母线电压BIT3：输出电压BIT4：输出电流BIT5：运行转速BIT6：线速度BIT7：输出功率0～0XFFFF 0X07FF ○ 1.BIT8：输出转矩BIT9：PID给定值BIT10：PID反馈值BIT11：输入端子状态BIT12：输出端子状态BIT13：转矩设定值BIT14：计数值BIT15：PLC及多段速当前段数P7.07 运行状态显示的参数选择20~0XFFFFBIT0：模拟量AI1值BIT1：模拟量AI2值BIT2：高速脉冲HDI频率BIT3：电机过载百分比BIT4：变频器过载百分比BIT5~15：保留0~0XFFFF 0 ○126.P7.08 停机状态显示的参数选择0~0XFFFFFBIT0：设定频率BIT1：母线电压BIT2：输入端子状态BIT3：输出端子状态BIT4：PID给定值BIT5：PID反馈值BIT6：模拟量AI1值BIT7：模拟量AI2值BIT8：高速脉冲HDI频率BIT9：PLC及多段速当前段数BIT10：转矩设定值BIT11~ BIT15：保留0~0XFFFF 0x00FF ○127.P7.09 转速显示系数0.1~999.9%机械转速=120*运行频率*P7.09/电机极对数0.1~999.9 100.0% ○128.P7.10线速度显示系数0.1~999.9%线速度=机械转速x P7.100.1~999.9 1.0% ○129.P7.11整流桥模块温度0~100.0℃●130.P7.12 逆变模块温度0~100.0℃●131. P7.13 软件版本●132.P7.14变频器额定功率0.4~3000.0kW 0.4~3000.0 机型确定●133.P7.15变频器额定电流0.0~6000.0A 0.0~6000.0 机型确定●134.P7.16本机累积运行时间0~65535h ●135.P7.17前两次故障类型●136.P7.18前一次故障类型●137.P7.19 当前故障类型0：无故障1：逆变单元U相保护（Out1）2：逆变单元V相保护（Out2）3：逆变单元W相保护（Out3）4：加速运行过电流（OC1）5：减速运行过电流（OC2）6：恒速运行过电流（OC3）7：加速运行过电压（OV1）8：减速运行过电压（OV2）9：恒速运行过电压（OV3）10：母线欠压故障（UV）11：电机过载（OL1）12：变频器过载（OL2）13：输入侧缺相（SPI）14：输出侧缺相（SPO）15：整流模块过热（OH1）16：逆变模块过热（OH2）●138.17：外部故障（EF）18：通讯故障（CE）19：电流检测故障（ItE）20：自学习故障（tE）21：EEPROM读写故障（EEP）22：PID反馈断线故障（PIDE）23：制动单元故障（bCE）24：厂家运行时间到达（END）25：过转矩故障（OL3）P7.20 当前故障运行频率●139.P7.21 当前故障输出电流●140.P7.22 当前故障母线电压●141.P7.23当前故障输入端子状态●142.P7.24当前故障输出端子状态●143.P8组增强功能组P8.00 加速时间1 0.1~3600.0s 0.1~3600.0 机型确定○144. P8.01 减速时间1 0.1~3600.0s 0.1~3600.0 机型确定○145. P8.02 加速时间2 0.1~3600.0s 0.1~3600.0 机型确定○146. P8.03 减速时间2 0.1~3600.0s 0.1~3600.0 机型确定○147. P8.04 加速时间3 0.1~3600.0s 0.1~3600.0 机型确定○148. P8.05 减速时间3 0.1~3600.0s 0.1~3600.0 机型确定○149. P8.06 寸动运行频率0.00~P0.03（最大频率）0.00~P0.03 5.00Hz ○150.P8.07 寸动运行加速时间0.1~3600.0s 0.1~3600.0 机型确定○151.P8.08 寸动运行减速时间0.1~3600.0s 0.1~3600.0 机型确定○152.P8.09 跳跃频率1 0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○153. P8.10 跳跃频率2 0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○154. P8.11 跳跃频率幅度0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○155.P8.12 摆频幅度0.0~100.0%（相对设定频率）0.0~100.0 0.0% ○156.P8.13 突跳频率幅度0.0~50.0%（相对摆频幅度）0.0~50.0 0.0% ○157.P8.14 摆频上升时间0.1~3600.0s 0.1~3600.0 5.0s ○158. P8.15 摆频下降时间0.1~3600.0s 0.1~3600.0 5.0s ○159.P8.16故障自动复位次数0~3 0~3 0 ○160.P8.17 故障自动复位间隔时间设置0.1~100.0s 0.1~100.0 1.0s ○161.P8.18 设定记数值P8.19~65535 P8.19~65535 0 ○162. P8.19 指定记数值0~P8.18 0~P8.18 0 ○163. P8.20 设定运行时间0~65535h 0~65535 65535h ○164.P8.21 FDT电平检测值0.00~ P0.03（最大频率）0.00~ P0.03 50.00Hz ○165.P8.22 FDT滞后检测值0.0~100.0%（FDT电平）0.0~100.0 5.0% ○166.P8.23 频率到达检出幅度0.0~100.0%（最大频率）0.0~100.0 0.0% ○167.P8.24 下垂控制0.00~10.00Hz 0.00~10.00 0.00Hz ○168.P8.25 制动阀值电压115.0~140.0%（标准母线电压）115.0~140.0 130.0%○169.（380V机型）115.0~140.0%（标准母线电压）（220V机型）115.0~140.0 120.0%P8.26 冷却散热风扇运行模式0：正常运行模式1：上电一直运行0~1 0 ○170.P8.27过调制功能选择0：过调制功能无效1：过调制功能有效0~1 0 ○171.P8.28 PWM选择0：PWM模式11：PWM模式22：PWM模式30~2 0 ◎172.P9组PID控制组P9.00PID给定源选择0：键盘给定（P9.01）1：模拟通道AI1给定2：模拟通道AI2给定3：脉冲频率给定（HDI）4：多段给定5：远程通讯给定0~5 0 ○173.P9.01键盘预置PID给定0.0%~100.0% 0.0~100.0 0.0% ○174.P9.02PID反馈源选择0：模拟通道AI1反馈1：模拟通道AI2反馈2：AI1+AI2反馈4：脉冲频率反馈（HDI）3：远程通讯反馈0~3 0 ○175.P9.03PID输出特性选择0：PID输出为正特性1：PID输出为负特性0~1 0 ○176.P9.04 比例增益（Kp）0.00~100.00 0.00~100.00 0.10s ○177. P9.05 积分时间（Ti）0.01~10.00s 0.01~10.00 0.10s ○178. P9.06 微分时间（Td）0.00~10.00s 0.00~10.00 0.00s ○179.P9.07 采样周期（T）0.00~100.00s 0.00~100.00 0.10s ○180.P9.08 PID控制偏差极限0.0~100.0% 0.0~100.0 0.0% ○181.P9.09 反馈断线检测值0.0~100.0% 0.0~100.0% 0.0% ○182.P9.10 反馈断线检测时间0.0~3600.0s 0.0~3600.0 1.0s ○183.PA组简易PLC及多段速控制组PA.00 简易PLC方式0：运行一次后停机1：运行一次后保持最终值运行2：循环运行0~2 0 ○184.PA.01 简易PLC记忆选择0：掉电不记忆1：掉电记忆0~1 0 ○185.PA.02 多段速0 -100.0~100.0% -100.0~100.0 0.0% ○186. PA.03 第0段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○187. PA.04 多段速1 -100.0~100.0% -100.0~100.0 0.0% ○188. PA.05 第1段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○189. PA.06 多段速2 -100.0~100.0% -100.0~100.0 0.0% ○190. PA.07 第2段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○191. PA.08 多段速3 -100.0~100.0% -100.0~100.0 0.0% ○192. PA.09 第3段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○193. PA.10 多段速4 -100.0~100.0% -100.0~100.0 0.0% ○194. PA.11 第4段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○195. PA.12 多段速5 -100.0~100.0% -100.0~100.0 0.0% ○196. PA.13 第5段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○197. PA.14 多段速6 -100.0~100.0% -100.0~100.0 0.0% ○198. PA.15 第6段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○199.PA.16 多段速7 -100.0~100.0% -100.0~100.0 0.0% ○200. PA.17 第7段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○201. PA.18 多段速8 -100.0~100.0% -100.0~100.0 0.0% ○202. PA.19 第8段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○203. PA.20 多段速9 -100.0~100.0% -100.0~100.0 0.0% ○204. PA.21 第9段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○205. PA.22 多段速10 -100.0~100.0% -100.0~100.0 0.0% ○206.PA.23第10段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○207.PA.24 多段速11 -100.0~100.0% -100.0~100.0 0.0% ○208.PA.25第11段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○209.PA.26 多段速12 -100.0~100.0% -100.0~100.0 0.0% ○210.PA.27第12段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○211.PA.28 多段速13 -100.0~100.0% -100.0~100.0 0.0% ○212.PA.29第13段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○213.PA.30 多段速14 -100.0~100.0% -100.0~100.0 0.0% ○214.PA.31第14段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○215.PA.32 多段速15 -100.0~100.0% -100.0~100.0 0.0% ○216.PA.33第15段运行时间0.0~6553.5s（h）0.0~6553.5 0.0s ○217.PA.34简易PLC第0~7段的加减速时间选择0~0XFFFF 0~0XFFFF 0 ○218.PA.35简易PLC第8~15段的加减0~0XFFFF 0~0XFFFF 0 ○219.速时间选择PA.36 PLC再启动方式选择0：从第一段开始重新运行1：从中断时刻的阶段频率继续运行0~1 0 ◎220.PA.37 多段时间单位选择0：秒1：分钟0~1 0 ◎221.Pb组保护参数组Pb.00 输入缺相保护0：禁止1：允许0~1 1 ○222.Pb.01 输出缺相保护0：禁止1：允许0~1 1 ○223.Pb.02电机过载保护选择0：不保护1：普通电机（带低速补偿）2：变频电机（不带低速补偿）0~2 2 ◎224.Pb.03电机过载保护电流20.0%~120.0%（电机额定电流）20.0~120.0 100.0% ○225.Pb.04瞬间掉电降频点70.0~110.0%（标准母线电压）70.0~110.0 80.0% ○226.Pb.05瞬间掉电频率下降率0.00~P0.03（最大频率）0.00~P0.03 0.00Hz/s ○227.Pb.06 过压失速保护0：禁止1：允许0~1 1 ○228.Pb.07过压失速保护电压110~150% 110~150 130% ○229.Pb.08 自动限流水平50~200% 50~200 G型机：160%P型机：120%○230.Pb.09 限流时0.00~100.00Hz/s 0.00~100.00 10.00Hz/s ○231.频率下降率Pb.10 限流动作选择0：限流一直有效1：限流恒速时无效0~1 0 ○232.Pb.11过转矩动作选择（OL3）0：不检测1：运行中过转矩检出有效，检出后继续运行2：运行中过转矩检出有效，检出后报警（OL3）并停机3：恒速运行中过转矩检出有效，检出后继续运行4：恒速运行中过转矩检出有效，检出后报警（OL3）并停机0~4 1 ○233.Pb.12过转矩检出水平1.0%~200.0%（相对于变频器的额定电流）1.0~200.0G型机：150.0%P型机：120.0%○234.Pb.13过转矩检出时间0.1~60.0s 0.0~60.0 0.1s ○235.Pb.14 保留●236. Pb.15 保留●237. PC组串行通讯组PC.00 本机通讯地址0~247，0为广播地址0~247 1 ○238.PC.01通讯波特率设置0：1200BPS1：2400BPS2：4800BPS3：9600BPS4：19200BPS5：38400BPS0~5 4 ○239.PC.02数据位校验设置0:无校验（N，8，1）for RTU1:偶校验（E，8，1）for RTU0~5 1 ○240.CHF100A系列矢量通用型变频器功能码名称参数详细说明设定范围缺省值更改序号2:奇校验（O，8，1）for RTU3:无校验（N，8，2）for RTU4:偶校验（E，8，2）for RTU5:奇校验（O，8，2）for RTUPC.03 通讯应答延时0~200ms 0~200 5ms ○241.PC.04通讯超时故障时间0.0（无效），0.1~100.0s 0.0~100.0 0.0s ○242.PC.05 传输错误处理0：报警并自由停车1：不报警并继续运行2：不报警按停机方式停机（仅通讯控制方式下）3：不报警按停机方式停机（所有控制方式下）0~3 1 ○243.PC.06通讯处理动作选择LED个位0：写操作有回应1：写操作无回应LED十位0：通讯设定值掉电不存储1：通讯设定值掉电存储00~11 00 ○244.Pd组预留功能组PE组厂家功能组。

英威腾CHF100系列通用型变频器型号：CHF100－022G/030P －41 接线1.1设备的连接方式电源―――熔断器―――断路器―――变频器―――输出用交流电抗器―――变频电机1.2接线端子图 1.2.1主回路端子1.2.2控制回路端子1.3 控制回路连接 1.3.1 注意事项使用多芯屏蔽电缆或双绞线连接控制端子。

靠变频器一端的屏蔽电缆接地，应连接到变频器的接地端子PE。

布线时控制电缆远离主电路和强电线路20cm 以上，避免平行走线，采用垂直布线，以防止外部干扰引起变频器误动作。

1.3.2控制板端子说明功能指示灯数据确认键移位键停止键故障复位键2 操作2.1 操作面板说明2.1.1面板示意图2.1.2按键功能说明2.1.3指示灯说明123）数码显示区：5位LED显示，可显示设定频率、输出频率等各种监视数据以及报警代码2.2操作流程2.2.1参数设置三级菜单分别为：1、功能码组号（一级菜单）；2、功能码标号（二级菜单）；3、功能码设定值（三级菜单）；说明：在三级菜单操作时，可按PRG/ESC键或DATA/ENT键返回二级菜单。

两者的区别是：按DATA/ENT 键将设定参数存入控制板，然后再返回二级菜单，并自动转移到下一个功能码；按PRG/ESC 键则直接返回二级菜单，不存储参数，并保持停留在当前功能码。

举例：将功能码P1.01从00.00 Hz更改设定为01.05 Hz的示例。

三级菜单操作流程图在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：1）该功能码为不可修改参数。

如实际检测参数、运行记录参数等；2）该功能码在运行状态下不可修改，且变频器当前处于运行状态，需停机后才能进行修改。

2.2.2故障复位变频器出现故障后，变频器会提示相关的故障信息。

可以通过键盘上的 STOP/RST 键或者端子功能（P5组）进行故障复位，变频器故障复位以后，处于待机状态。

如果变频器处于故障状态，不对其进行故障复位，则变频器处于运行保护状态，变频器无法运行。
