OTDR测试曲线分析方法
OTDR是光缆工程施工和光缆线路维护工作中最重要的测试仪器，它能将长100多公里光纤的完好情况和故障状态，以一定斜率直线（曲线）的形式清晰的显示在几英寸的液晶屏上。根据事件表的数据，能迅速的查找确定故障点的位置和判断障碍的性质及类别，对分析光纤的主要特性参数能提供准确的数据。目前OTDR型号种类繁多，操作方式也各不相同，但其工作原理是一致的。在光纤线路的测试中，应尽量保持使用同一块仪表进行某条线路的测试，各次测试时主要参数值的设置也应保持一致，这样可以减少测试误差，便于和上次的测试结果比较。即使使用不同型号的仪表进行测试，只要其动态范围能达到要求，折射率、波长、脉宽、距离、平均化时间等参数的设置亦和上一次的相同，这样测试数据一般不会有大的差别。
一、OTDR测试的主要参数：
1.测纤长和事件点的位置。
2.测光纤的衰减和衰减分布情况。
3.测光纤的接头损耗。
4.光纤全程回损的测量。
二、测试参数设置：
1.波长选择：
因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。
2.脉宽：
脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。脉宽周期通常以ns来表示。一般 10公里以下选用100ns、300 ns ,10公里以上选用300ns、1μs。
3.测量范围：
OTDR测量范围是指OTDR获取数据取样的最大距离，此参数的选择决定了取样分辨率的大小。最佳测量范围为待测光纤长度1.5倍距离之间。
4.平均时间：
由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。例如，3min的获得取将比1min的获得取提高 0.8dB
的动态。但超过 10min的获得取时间对信噪比的改善并不大。一般平均时间不超过3min，以20s为宜。
5.光纤参数：
光纤参数的设置包括折射率n和后向散射系数n和后向散射系数η的设置。折射率参数与距离测量有关，后向散射系数则影响反射与回波损耗的测量结果。这两个参数通常由光纤生产厂家给出。
6.测试模式：选择平均化模式。
三、曲线分析
1.正常曲线分析
图1
如上图1，判断曲线是否正常的方法：
（1）曲线主体斜率基本一致，且斜率较小，说明线路衰减常数较小，衰减的不均匀性较好。按照国标YD/T901-2001的规定:
① Bl. 1和B4类单模光纤的衰减系数应符合下表规定。
②衰减不均匀性要求：
在光纤后向散射曲线上，任意500m 长度上的实测衰减值与全长上平均每500m 的衰减值之差的最坏值应不大于0.05dB.
③衰减点不连续性要求：
对B1.1类单模光纤，在1310nm波长，一连续光纤长度上不应有超过0.1dB的不连续点，在1550nm波长，一连续光纤长度上不应有超过0.05dB的不连续点；对B4类单模光纤，在1550nm波长，一连续光纤长度上不应有超过0.05dB的不连续点。
（2）无明显“台阶”，说明线路接头质量较好，一般指标要求:接头损耗（双向平均值）≤0.1dB/个。
（3）尾部反射峰较高，说明远端成端质量较好。
2.异常曲线分析
（1）曲线有大台阶
大台阶
图2
如上图2中有明显“台阶”，若此处是接头处，则说明此接头接续不合格或者该根光纤在融纤盘中弯曲半径太小或受到挤压；若此处不是接头处，则说明此处光缆受到挤压或打急弯。
（2）曲线有段斜率较大
斜率大
图3
如上图3，此段曲线斜率明显较大，说明此段光纤质量不好，衰耗较大。（3）曲线远端没有反射峰
图4
如上图4，此段曲线尾部没有反射峰，说明此段光纤远端成端质量不好或者远端光纤在此处折断。
（4） 幻峰（鬼影）的识别与处理
图5
图6
幻峰（鬼影）的识别：曲线上鬼影处未引起明显损耗（如图5）；沿曲线鬼影与始端的距离是强反射事件与始端距离的倍数，成对称状（如图6）。 消除幻峰（鬼影）：选择短脉冲宽度、在强反射前端(如OTDR 输出端)中增加衰减。若引起鬼影的事件位于光纤终结，可"打小弯"以衰减反射回始端的光。 （5） 正增益现象处理：
幻峰
实峰
实峰
幻峰
正增益
图7
在OTDR曲线上可能会产生正增益现象，如图7所示。正增益是由于在熔接点之后的光纤比熔接点之前的光纤产生更多的后向散光而形成的。事实上，光纤在这一熔接点上是熔接损耗的。常出现在不同模场直径或不同后向散射系数的光纤的熔接过程中，因此，需要在两个方向测量并对结果取平均作为该熔接损耗。在实际的光缆维护中，接头平均损耗为≤0.08dB。
四、事件表说明
在光纤分析结果中，“事件”是指由于有损耗的连接（微弯、连接器或熔接点）造成的衰减异常、反射连接（连接器或光纤断裂）或光纤远端。事件表中只列出超出预设阈值的事件。超出告警阈值的事件在事件表中以高亮度红色显示。
图8：事件表
1.在图8中，事件表显示下列信息：
(1)事件编号
(2)到事件点处的距离
(3)事件类型
(4)事件的损耗
(5)反射损耗
(6)dB/km：事件点之间的光纤损耗系数
总损耗
注：事件表中检测值小于阈值的参数写在（）内，如果测量参数无法算出，则表示为**.***。
2.说明
（1）到事件点处的距离
事件表中到事件点处的距离指从轨迹的起点到事件点处的距离，在首选设置画面可以设置距离单位，例如“Km”。
（2）事件类型
?反射型事件
从未饱和的接续点产生反射，例如由机械接头和连接器造成的菲涅尔反
射。
?饱和反射型事件
从饱和的接续点产生反射，例如由机械接头和连接器造成的菲涅尔反射。
?非反射型事件
未产生反射的熔接点或微弯点
?群事件
当几个事件点靠的太近而无法分开时，将被当作一个事件点。在事件表
中，整个群事件的结果显示在第一个事件处
?光纤远端
损耗超过设置的光纤阈值的事件被认为是被测光纤的远端
（3）损耗（dB）
事件中计算得到的损耗值以dB表示
如果事件损耗值后面有型标记则表示检测到了宏弯曲事件
（4）总损耗
该区域显示到当前事件点的光纤总损耗，单位是dB
常见OTDR测试曲线解析 一、正常曲线 一般为正常曲线图， A 为盲区， B 为测试末端反射峰。测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。用总损耗（ dB ）除以总距离（ Km ）就是该段纤芯的平均损耗（ dB/Km ）。 二、光纤存在跳接点 中间多了一个反射峰，因为很有可能中间是一个跳接点，现城域网光缆中，比较常见。如：现主干光缆由汇接局至光缆交接箱，当有需求时，需由光交接箱布放光缆至用户端，光交接箱就需跳纤联接，所以在测试这样的纤芯时，就会出现像图中这样的曲线图。当然也会有例外的情况，总之，能
够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。三、异常情况 出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。出现这种情况， 1、要检查尾纤连接情况； 2 、就是把 OTDR 的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断： 1、尾纤有问题； 2、 OTDR 上的识配器问题； 3、断点十分近， OTDR 不足以测试出距离来。如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。 四、非反射事件
1、这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素，多为故障点。 2、若光纤模式、折射率不一样，接续时也会出现此情况，常见光纤G651光纤（标准单模光纤，B1光缆），G653光纤（色散位移光纤，B2光缆）。造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。 五、光纤存在断点 这种情况一定要引起注意！曲线在末端没有任何反射峰就掉下去了，分析：1如果知道纤芯原来的距离，1、在没有到达纤芯原来的距离，曲线就掉下去了，这说明光纤在曲线掉下去的地方断了，或者也有可能是光纤在那里打了个折；2、
光纤熔接步骤及OTDR测试曲线分析方法 随着网络的飞速发展，传统的10M，100M速度已经越来越满足不了人们日常学习工作的需要了。用户迫切希望提高网络速度，1000M是目标，但对于双绞线来说虽然可以使用六类线满足1G的传输需要，但六类线制作起来非常麻烦，而且对两端连接设备要求也很高，各项衰减参数也不能降低要求。因此目前最有效的突破1G传输速度的介质仍然是光纤。本文将为读者介绍如何使用工具将断纤尾纤进行熔接，满足实际需求。 1，熔接工作何时进行 大家都应该知道光纤是非常长的，但任何线缆都会遇到长度不合适的问题，光纤也是如此，这时候就需要对光纤进行裁剪了。并且光纤在户外传输时都是一股的，而连接到局端就需要将里头的线芯分开连接，这时也需要对光纤进行熔接。因此可以说熔接工作用到的地方还是不少的，使用了光纤就必定会有熔接问题。 2，如何进行光纤的熔接 光纤熔接在以前是一个技术含量很高的工作，以前熔接一个纤芯的工作能拿到500元的报酬，而如今恐怕只有1/10了。下面我们将一步步的为大家介绍如何将分离的光纤熔接到一起。不过看完后理论的东西了解很多，真正掌握还需要大家亲自去动手。 第一步：准备工作 光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。（如下图）IT 辅助工具第二步：安装工作 一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱 第三步：去皮工作 首先将黑色光纤外表去皮，（如下图）大概去掉1米长左右。 去黑皮接着使用美工刀将光纤内的保护层去掉。（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
常见OTDＲ测试曲线解析 一、正常曲线 一般为正常曲线图， A 为盲区，B 为测试末端反射峰。测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。用总损耗( dB )除以总距离（Ｋｍ）就是该段纤芯的平均损耗（ｄB/Km ）。 二、光纤存在跳接点 中间多了一个反射峰，因为很有可能中间是一个跳接点，现城域网光缆中,比较常见。如：现主干光缆由汇接局至光缆交接箱，当有需求时,需由光交接箱布放光缆至用户端,光交接箱就需跳纤联接,所以在测试这样的纤芯时，就会出现像图
中这样的曲线图。当然也会有例外的情况,总之，能够出现反射峰,很多情况是因为末端的光纤端面是平整光滑的。端面越平整,反射峰越高。例如在一次中断割接当中,当光缆砍断以后，测试的曲线应该如光路存在断点图所示,但当你再测试时,在原来的断点位置出现反射峰的话,那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。 三、异常情况 出现图中这种情况，有可能是仪表的尾纤没有插好,或者光脉冲根本打不出去,再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。出现这种情况，1、要检查尾纤连接情况；2 、就是把OTD Ｒ的设置改一下,把距离、脉冲调到最小,如果还是这种情况的话，可以判断：１、尾纤有问题；２、OTDR 上的识配器问题；3、断点十分近，OTDＲ不足以测试出距离来。如果是尾纤问题，只要换一根尾纤就知道,不行的话就要试着擦洗识配器,或就近查看纤芯了。 四、非反射事件
1、这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折,弯曲过小,受到外界损伤等因素，多为故障点。 2、若光纤模式、折射率不一样，接续时也会出现此情况,常见光纤Ｇ６５1光纤（标准单模光纤，B１光缆），Ｇ6５3光纤(色散位移光纤，B２光缆）。造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样,接头后光纤背向散射系数大于前段光纤背向散射系数,而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。 五、光纤存在断点 这种情况一定要引起注意！曲线在末端没有任何反射峰就掉下去了，分析：1如果知道纤芯原来的距离,1、在没有到达
OTDR常见测试曲线 1.正常曲线 该图为正常曲线图，A为盲区，B为测试末端反射峰。测试曲线为倾斜的，随着距离的增长，总损耗会越来越大。用总损耗（dB ）除以总距离（Km ）就是该段纤芯的平均损耗（dB/Km ）。 2.光纤存在跳接点 中间多了一个反射峰，很有可能中间是一个跳接点。例如：海丰至博美的ECI 纤芯，因为博美没有ECI 设备，ECI 的在用纤芯要从博美站跳接过去到普宁，所以在博美用根尾纤把海丰、普宁方向连接起来，所以在测试这样的纤芯时，就会出现像图中这样的曲线图。当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。
3.异常情况 出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较近，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。出现这种情况：1 .要检查尾纤连接情况，2 .就是把OTDR 的设置改一下，把距离、脉冲调到最小。如果还是这种情况的话，可以判断： 1 .尾纤有问题，2 .OTDR 上的适配器问题，3 .断点十分近，OTDR 不足以测试出距离来。如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗适配器，或就近查看纤芯了。 4.非反射事件 这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素。曲线中的这个台阶是比较大的一个损耗点，也可以称为事件点。 曲线在该点向下掉，称为非反射事件，如果曲线在该点向上翘的话，那就是反射事件了。 这时，该点的损耗点就成了负值，但并不是说它的损耗小了，这是一种伪增益现象，造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。 5.光纤存在断点 这种情况一定要引起注意！曲线在末端没有任何反射峰就掉下去了，如果知道纤芯
OTDR常见测试曲线 1正常曲线 一般为正常曲线图，A为盲区，B为测试末端反射峰。测试曲线为倾斜的，随着距离的增长，总损耗会越来越大。用总损耗(dB)除以总距离(Km)就是该段纤芯的平均损耗(dB/Km)。 2光纤存在跳接点 中间多了一个反射峰，因为很有可能中间是一个跳接点。当然也会有例外的情况，总之，出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。 3异常情况
出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较近，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。出现这种情况，一要检查尾纤连接情况，二就是把OTDR的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断：1）尾纤有问题，2）OTDR上的识配器问题,，3）断点十分近，OTDR不足以测试出距离来。如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。 4非反射事件 这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素。曲线中的这个台阶是比较大的一个损耗点，也可以称为事件点，曲线在该点向下掉，称为非反射事件，如果曲线在该点向上翘的话，那就是反射事件了，这时该点的损耗点就成了负值，但并不是说他的损耗小了，这是一种伪增益现象，造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。
常见O T D R测试曲线解 析 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
常见OTDR测试曲线解析 一、正常曲线 一般为正常曲线图， A 为盲区， B 为测试末端反射峰。测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。用总损耗（ dB ）除以总距离（ Km ）就是该段纤芯的平均损耗 （ dB/Km ）。 二、光纤存在跳接点 中间多了一个反射峰，因为很有可能中间是一个跳接点，现城域网光缆中，比较常见。如：现主干光缆由汇接局至光缆交接箱，当有需求时，需由光交接箱布放光缆至用户端，光交接箱就需跳纤联接，所以在测试这样的纤芯时，就会出现像图中这样的曲线图。当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。端面越平整，反射峰越高。例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。 三、异常情况 出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。出现这种情况， 1、要检查尾纤连接情况； 2 、就是把 OTDR 的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断： 1、尾纤有问题； 2、 OTDR 上的识配器问题； 3、断点十分近， OTDR 不足以测试出距离来。如果是尾纤问题，只要换一
根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。 四、非反射事件 1、这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素，多为故障点。 2、若光纤模式、折射率不一样，接续时也会出现此情况，常见光纤G651光纤（标准单模光纤，B1光缆），G653光纤（色散位移光纤，B2光缆）。造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。所以要想避免这种情况，只要用双向测试法就可以了。 五、光纤存在断点 这种情况一定要引起注意！曲线在末端没有任何反射峰就掉下去了，分析：1如果知道纤芯原来的距离，1、在没有到达纤芯原来的距离，曲线就掉下去了，这说明光纤在曲线掉下去的地方断了，或者也有可能是光纤在那里打了个折；2、若是使用中的光缆且已达到纤芯原来的距离，有可能是尾纤损坏，需至用户端检查。 应用：1、在长距线路查障时，我们常用这个方法，将光纤接续箱内把不确定的纤芯打折，然后测试人员利用 OTDR 打时实监测，对照两次距离判断故障位置。2、在下线时，可对光纤打折判断光纤纤号，防止误中断。 六、测试距离过长
O T D R测试传输距离计 算说明手册 https://www.doczj.com/doc/8611278340.html,work Information Technology Company.2020YEAR
测试传输距离计算说明手册 备纤测试时OTDR的典型测试距离及计算方法： 元器件件插入损耗典型值：光连接器（Adapter）插入损耗＝0. 3 dB；光开关(OSW) 插入损耗=0. 5dB; 光纤传输的平均损耗定义：1550nm波长典型损耗0.2 dB/km；光缆接头损耗0.05dB/km（光缆盘长为2KM） 头端损耗=OSW(0. 5) +4个接头(1. 2)=1. 7 dB； 为确保测试曲线清晰，保证余量3dB，末端波形不精确区和冗余3dB； 动态范围为39dB的典型离线测试距离（无中继）： 【39dB - 3dB (末端波形不精确区和冗余) －3dB (保证余量)– 1. 7dB (头端光损耗)】/ (0. 20+0. 05) = 125.2km； 动态范围为45dB的典型离线测试距离（无中继）： 【45dB - 3dB (末端波形不精确区和冗余) －3dB (保证余量)– 1. 7dB (头端光损耗)】/ (0. 20+0. 05) = 150km； 备纤测试时光源设计： 光源选用1550nm波长的模块，150km ×0.2 + -2dB(出光功率) – 5dB(接头损耗) = -37dBm
OTDR的动态范围和可测试距离 1. 测试距离公式 光纤测试距离指OTDR可监测光缆的长度。其由OTDR的动态范围、光器件的介入损耗、光缆的传输损耗、光纤接头（机械接头、熔接接头）的损耗等因素决定的；需要根据工程的具体情况进行计算确定。 监测距离计算公式如右： 其中： L：光纤测试系统监测光纤最大长度 P：OTDR模块的动态范围（如安立9081D为 38/36dB） Ac：介入损耗，指OTDR、光开关、WDM、滤波器等设备的介入损耗的和Af：光缆平均衰减系数(dB/km) As：光熔接接头平均衰减系统(dB/km) Mc：光缆线路富余度(dB) Ma：测试精度富余度（dB） 公式中变量的取值： P由系统供货商提供（37/40dB） Af取值由光缆生产厂商提供，如不能提供1625nm时的平均损耗，可用光缆在1550nm时的平均损耗替代。 As取值按光缆每2公里一个熔接接头，每个熔接接头衰减为0.08dB计算，As为0.04dB。 Ma取值为10dB。 Mc光缆线路富余度取值为3.5dB Ac的计算要将OTDR、光开关、WDM、滤波器、机械接头的介入耗损耗。 对于光缆监测距离的计算，需要先以各项目数据代入公式计算，再根据工程情况加以一定经验修正，弥补理想情况与实际情况的差距。 2. 光纤监测设备对光传输系统的介入损耗 系统对光纤在线测试(只有少数OTDR有此功能)，会对传输系统产生一定的介入损耗。

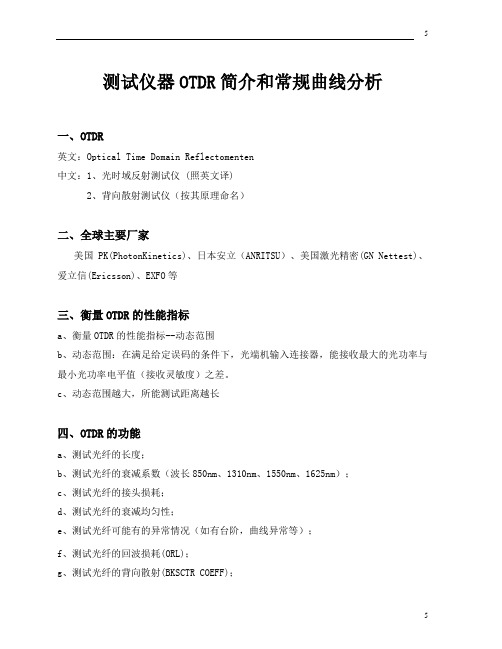

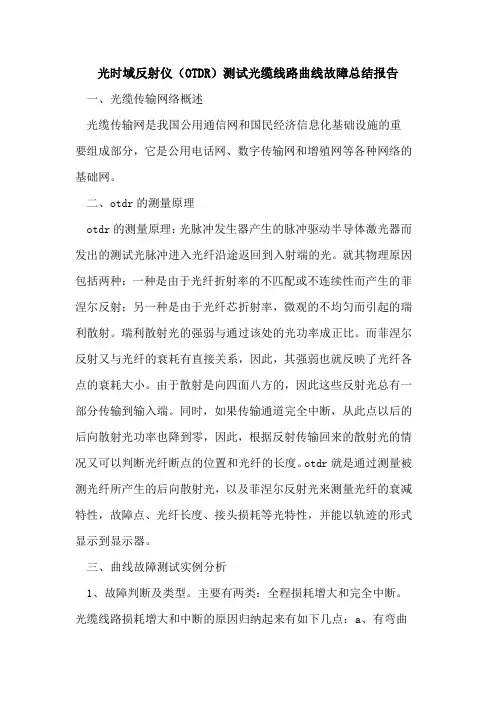

测试仪器OTDR简介和常规曲线分析 、OTDR 英文：Optical Time Domain Reflectomenten 中文：1、光时域反射测试仪（照英文译） 2、背向散射测试仪（按其原理命名） 二、全球主要厂家 美国PK（PhotonKinetics）、日本安立（ANRITSU）、美国激光精密（GN Nettest）、爱立信（Ericsson）、EXFO等 三、衡量OTDR的性能指标 a、衡量OTDR的性能指标--动态范围 b、动态范围：在满足给定误码的条件下，光端机输入连接器，能接收最大的光功率与最小光功率电平值（接收灵敏度）之差。 c、动态范围越大，所能测试距离越长 四、OTDR的功能 a、测试光纤的长度；
b、测试光纤的衰减系数（波长850nm、1310nm、1550nm、1625nm ）; c、测试光纤的接头损耗； d、测试光纤的衰减均匀性； e、测试光纤可能有的异常情况（如有台阶，曲线异常等）； f、测试光纤的回波损耗（ORL）; g、测试光纤的背向散射（BKSCTR COEFF） 五、OTDR的基本原理-瑞利散射、菲涅尔反射 a、瑞利散射：光波在光纤中传输，沿途受到直径比光波长还小的散射粒子的散射； 瑞利散射具有与短波长的1/ F成反比的性质,即: a r=A/卞,式中比例系数A与玻璃结构、玻璃组成有关 b、菲涅尔反射：光波在两种折射率不同的煤质界面会形成反射，其反射能量约占总能量4% ；
六、基本原理图
注：LD-半导体激光器,LED-面发光二极管 输入端的Fresnel 反射区（即盲区） 恒定斜率区、 由局部缺陷、接续或耦合引起的不连续性 光纤缺陷、二次反射余波等引起的反射、 输出端的Fresnel 反射、 曲线说明： 盲区：决定OTDR 所能测到最短距离和最接近距离，是由于活接头的反射引起 OTDR 接收机饱和所至，盲区通常发生在 OTDR 面板前的活接头反射，但也可 以在光纤的其它地方发生；一般OTDR 盲区为100m 。 盲区分为衰减盲区和事件盲区： 衰减盲区：从反射点开始至接收机恢复到后向散射电平约 0.5dB 范围内的这段 距离,这段距离就是OTDR 能再次测试衰减和损耗的点. 七 DB/DIV 典型的后向散射信号曲线 a 、 b 、 c 、 d 、 e 、
光纤熔接步骤及OTDR测试曲线分析方法随着网络的飞速发展，传统的10M，100M速度已经越来越满足不了人们日常学习工作的需要了。用户迫切希望提高网络速度，1000M是目标，但对于双绞线来说虽然可以使用六类线满足1G的传输需要，但六类线制作起来非常麻烦，而且对两端连接设备要求也很高，各项衰减参数也不能降低要求。因此目前最有效的突破1G传输速度的介质仍然是光纤。本文将为读者介绍如何使用工具将断纤尾纤进行熔接，满足实际需求。 1，熔接工作何时进行 大家都应该知道光纤是非常长的，但任何线缆都会遇到长度不合适的问题，光纤也是如此，这时候就需要对光纤进行裁剪了。并且光纤在户外传输时都是一股的，而连接到局端就需要将里头的线芯分开连接，这时也需要对光纤进行熔接。因此可以说熔接工作用到的地方还是不少的，使用了光纤就必定会有熔接问题。 2，如何进行光纤的熔接 光纤熔接在以前是一个技术含量很高的工作，以前熔接一个纤芯的工作能拿到500元的报酬，而如今恐怕只有1/10了。下面我们将一步步的为大家介绍如何将分离的光纤熔接到一起。不过看完后理论的东西了解很多，真正掌握还需要大家亲自去动手。 第一步：准备工作 光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。（如下图）IT 辅助工具第二步：安装工作
一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。在光纤收容箱中将光纤环绕并固定好防止日常使用松动。 光纤收容箱 第三步：去皮工作 首先将黑色光纤外表去皮，（如下图）大概去掉1米长左右。 去黑皮接着使用美工刀将光纤内的保护层去掉。（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
