光纤熔接步骤及OTDR测试曲线分析方法

一、光缆熔接测试流程
1.熔接流程
1.5m做标记,套热缩管
0.05ｍ
2.OTDR测试流程
、量程、熔接损耗等
5点法测试熔接损耗
OTDR电源
3. 光源，光功率计测试流程
CLR ”键
dBm =显示值-校准值
1.55um
5dBm 左右
附件二：《光纤熔接工艺流程图》
切割预熔
目测
测量加热
熔接清洁
附件一：准备的工器具与仪器仪表
熔接工具及辅助材料：断缆钳、卷尺、胶带、记号笔、横向开缆刀、热缩管、刀具、钢丝钳、斜口钳、剪刀、组合螺丝批、扎带、棉花（纸巾）、清洁剂（酒精）、束管钳、塑料套管、米勒钳、切割刀等。

测试仪器仪表设备：OTDR、光源、光功率计、两条尾纤等。

拉线上把工具：卷尺、胶带、钢丝钳、铁锤、破坏钳等。

二、拉线上把制作流程
45—47cm打弯
10cm、间隔3cm、末节
、间隔10cm缠3—5cm
注释：以上流程尽供参考，如有不足之处，请反馈意见！谢谢大家的合作！。

OTDR常见曲线分析大全——测试人员必备OTDR常见曲线分析大全——测试人员必备长度测量一般采用两点法，，将受测光纤与尾纤一端相接，尾纤一端连到OTDR上，调整出显示尾纤和受测光纤的后向散射峰。

其曲线见图方法：将光标A置于第一个菲涅尔反射峰前沿，将光标B置于第二个菲涅尔反射峰前沿，光标A与光标B之间的相对距离差就为被测光纤长度。

光纤衰减的测试方法：将光标A置于第一个菲涅尔反射峰后沿，曲线平滑的起点，将光标B置于第二个菲涅尔反射峰前沿，光标A与光标B间显示衰减系数就是光纤A、B间衰减系数，但非整根光纤的衰减系数。

典型的后向散射信号曲线a、输入端的Fresnel反射区（即盲区）b、恒定斜率区c、局部缺陷、接续或耦合引起的不连续性d、光纤缺陷、二次反射余波等引起的反射e、输出端的Fresnel反射盲区：决定OTDR所能测到最短距离和最接近距离，是由于活接头的反射引起OTDR接收机饱和所至，盲区通常发生在OTDR面板前的活接头反射，但也可以在光纤的其它地方发生，一般OTDR盲区为100m。

盲区分为衰减盲区和事件盲区衰减盲区：从反射点开始至接收机恢复到后向散射电平约0.5dB 范围内的这段距离,这段距离就是OTDR能再次测试衰减和损耗的点.式中：D的长度就为衰减盲区的长度事件盲区:从OTDR接收到反射点到开始到OTDR恢复到最高反射点1.5DB以下这段距离,在这以后才能发现是否还有第二个反射点,但还不能测试衰减.式中：D1的长度就为事件盲区的长度。

影响盲区的因素:a、入射光的脉冲宽度、b、反射光的脉冲宽度、c、入射光的脉冲后端形状、d、所用脉冲越小，盲区越大。

消除盲区的方法：加尾纤（过渡纤），最好2KM以上接头损耗的测量方法：将光标定于曲线的转折处如图位置，然后选择测接头损耗功能键，便可测得接头损耗。

外部因素引起的可能曲线变化这里的外部因素指施加于光缆并传递至光纤的张力及侧向受力，还有温度的变化。

这些都会造成曲线弓形弯曲。

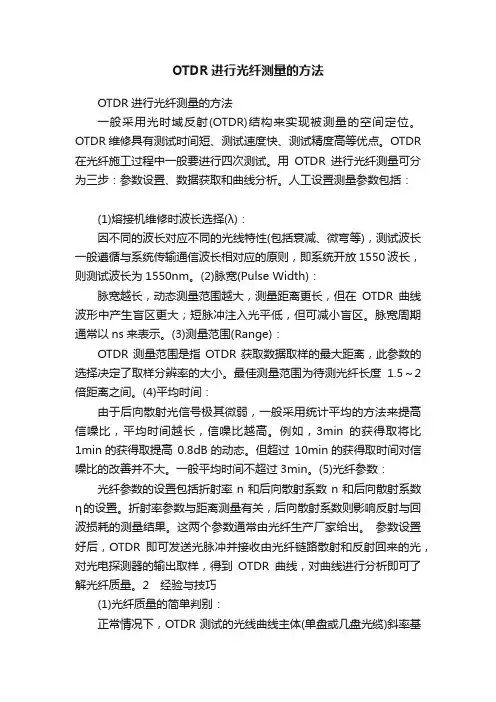

OTDR进行光纤测量的方法OTDR进行光纤测量的方法一般采用光时域反射(OTDR)结构来实现被测量的空间定位。

OTDR维修具有测试时间短、测试速度快、测试精度高等优点。

OTDR 在光纤施工过程中一般要进行四次测试。

用OTDR进行光纤测量可分为三步：参数设置、数据获取和曲线分析。

人工设置测量参数包括：(1)熔接机维修时波长选择(λ)：因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。

(2)脉宽(Pulse Width)：脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。

脉宽周期通常以ns来表示。

(3)测量范围(Range)：OTDR测量范围是指OTDR获取数据取样的最大距离，此参数的选择决定了取样分辨率的大小。

最佳测量范围为待测光纤长度1.5～2倍距离之间。

(4)平均时间：由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。

例如，3min的获得取将比1min的获得取提高0.8dB的动态。

但超过10min的获得取时间对信噪比的改善并不大。

一般平均时间不超过3min。

(5)光纤参数：光纤参数的设置包括折射率n和后向散射系数n和后向散射系数η的设置。

折射率参数与距离测量有关，后向散射系数则影响反射与回波损耗的测量结果。

这两个参数通常由光纤生产厂家给出。

参数设置好后，OTDR即可发送光脉冲并接收由光纤链路散射和反射回来的光，对光电探测器的输出取样，得到OTDR曲线，对曲线进行分析即可了解光纤质量。

2 经验与技巧(1)光纤质量的简单判别：正常情况下，OTDR测试的光线曲线主体(单盘或几盘光缆)斜率基本一致，若某一段斜率较大，则表明此段衰减较大；若曲线主体为不规则形状，斜率起伏较大，弯曲或呈弧状，则表明光纤质量严重劣化，不符合通信要求。

如何使⽤OTDR进⾏光缆光纤测试和测试曲线分析⼀、光缆测试简介1.1 光缆传输损耗特性：①单模光缆的传输损耗典型值约为1310 nm传输损耗：≤0.36dB/km1550 nm传输损耗：≤0.22dB/km②光纤传输损耗分为：固有损耗和⾮固有损耗。

固有损耗：是光纤中传输的光波的散射与吸收所产⽣的损耗，是光纤材料本⾝的特性决定。

⾮固有损耗：包括杂质吸收损耗、散射损耗、光纤弯曲损耗和结构不规则损耗。

③光纤死接头衰耗≤0.08dB，光纤活接头衰耗≤0.5dB1.2 测试仪器：光缆⼯程常⽤的测量仪表包括：光源、光功率计、光时域反射仪（OTDR）、接地电阻测试仪、⾦属护套对地故障特测仪、误码分析仪等。

⼆、DTDR介绍打开今⽇头条，查看更多图⽚2.1 OTDR的功能：1、观察整个光纤线路2、定位端点和断点3、定位接头点(“故障点”)4、测试接头损耗5、测试端到端损耗6、测试反射值7、测试回波损耗8、建⽴事件点与地标的相对关系9、建⽴光纤数据⽂件10、数据归档2.2 测试范围：测试范围是指距离或显⽰范围。

对这⼀参数的设置意味着告诉（设置）OTDR应该在屏幕上显⽰多长距离。

为了显⽰整个光纤曲线，设置时这⼀范围必须⼤于被测光纤长度。

测试范围相对于被测光纤长度也不要差异太⼤，否则将会影响到有效分辨率。

同时，过⼤的测试范围还将导致过⼤⽽⽆效的测试数据⽂件，造成存贮空间的浪费。

2.3 波长：对同⼀根光纤，不同波长下进⾏的测试会得到不同的损耗结果。

测试波长越长，对光纤弯曲越敏感。

1550nm下测试的接头损耗⼤于在1310nm处的测试值。

下图中，第⼀个熔接点存在弯曲问题，⽽另外的熔接点在两个测试波长下状态近似，这表明光纤未受⼒。

2.4 平均平均(有时也称为扫描)可降低测试结果曲线的噪声⽔平，提⾼判读精度。

测试时，可以设定扫描次数为快, 中, 慢等三挡或⼀个特定的时间长度。

长的平均时间使你能够获得较好的结果曲线。

如果使⽤较短的测试脉宽或测试较长的光缆区段，就应该选择较长的平均时间。

资料条款的最终解释权属于长飞公司YOFC_10007_WPOTDR 测试原理及曲线分析李龙孙杨晨1.引言光时域反射仪（OTDR ：Optical Time-Domain Reflectometer ），是光纤测试，特别是在网络建设的实际施工布线中经常使用的仪器。

OTDR 可以测试（成缆前后）光纤的衰减系数、光纤长度、衰减均匀性、点不连续性、物理缺陷和接头损耗等参数，特别适合于对通信网络中的光纤光缆链路进行检测，它既可以定位光纤链路中的连接点（含热熔接、机械冷连接、活动连接等）的位置并测试其损耗，又可以在链路发生故障时，迅速查找原因并定位故障位置。

2.测试原理OTDR 通过采集和测量因瑞利散射而被光纤自身背向散射回来的光功率来进行相关的测试。

OTDR 将光脉冲注入到待测光纤中后，因为瑞利散射，注入的光脉冲在光纤长度方向上的每一点上都被散射（所有方向），其中一部分光会背向返回到OTDR 的探测单元，OTDR 会采集和测量此背向散射光。

在光纤链路上的某一点，其背向散射的光功率P(z)可以通过公式(1)[1]计算：22102()10(())z i w P z CP MFD z αλτ-=(1)其中，λ为注入光的波长，C 为比例系数（与多种因素有关，比如光纤的玻璃材料），z 为此点距离原点的距离，MFD(z)为光纤在此点处的模场直径，P i 为OTDR 的脉冲功率，τw 为脉冲的宽度，α为光纤的衰减系数。

从公式(1)可以看出，P(z)的大小是受到光纤模场直径的影响的。

一般情况下，P(z)采用对数坐标表示，所以OTDR 的测试曲线一般为直线，其斜率反映了光纤的衰减系数。

2.1衰减系数的测试[2]使用OTDR 测试光纤或光缆的衰减系数的步骤如下：2.1.1光纤连接将被试光纤连接到OTDR 上，或连接到盲区光纤的一端（盲区光纤也可称为尾纤，在测试过程中用于避免OTDR 盲区的影响），盲区光纤的另一端连接到OTDR 上。

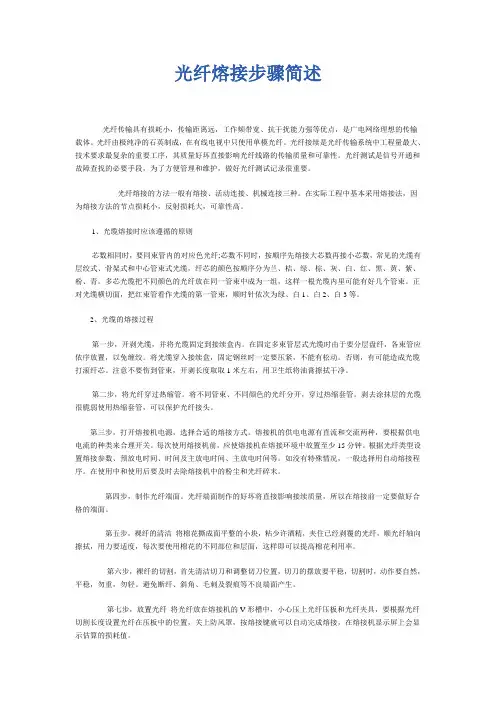

光纤熔接步骤简述光纤传输具有损耗小，传输距离远，工作频带宽、抗干扰能力强等优点，是广电网络理想的传输载体。

光纤由极纯净的石英制成，在有线电视中只使用单模光纤。

光纤接续是光纤传输系统中工程量最大、技术要求最复杂的重要工序，其质量好坏直接影响光纤线路的传输质量和可靠性。

光纤测试是信号开通和故障查找的必要手段，为了方便管理和维护，做好光纤测试记录很重要。

光纤熔接的方法一般有熔接、活动连接、机械连接三种。

在实际工程中基本采用熔接法，因为熔接方法的节点损耗小，反射损耗大，可靠性高。

1、光缆熔接时应该遵循的原则芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青。

多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。

正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白1、白2、白3等。

2、光缆的熔接过程第一步，开剥光缆，并将光缆固定到接续盒内。

在固定多束管层式光缆时由于要分层盘纤，各束管应依序放置，以免缠绞。

将光缆穿入接续盒，固定钢丝时一定要压紧，不能有松动。

否则，有可能造成光缆打滚纤芯。

注意不要伤到管束，开剥长度取取1米左右，用卫生纸将油膏擦拭干净。

第二步，将光纤穿过热缩管。

将不同管束、不同颜色的光纤分开，穿过热缩套管。

剥去涂抹层的光缆很脆弱使用热缩套管，可以保护光纤接头。

第三步，打开熔接机电源，选择合适的熔接方式。

熔接机的供电电源有直流和交流两种，要根据供电电流的种类来合理开关。

每次使用熔接机前，应使熔接机在熔接环境中放置至少15分钟。

根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。

如没有特殊情况，一般选择用自动熔接程序。

在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。

第四步，制作光纤端面。

光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。

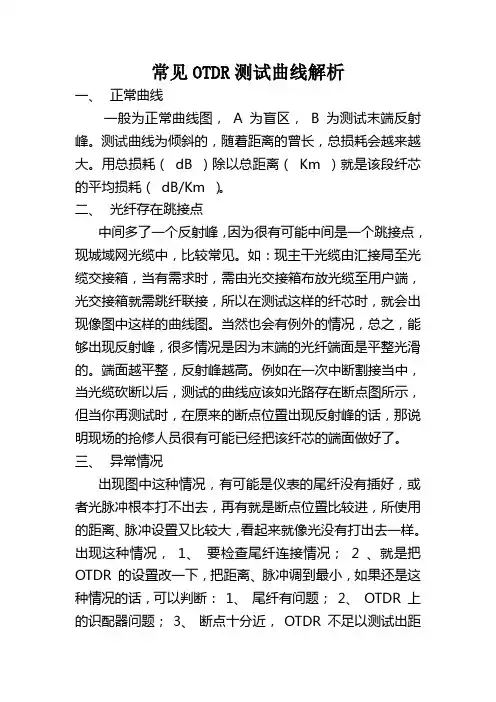

常见OTDR测试曲线解析一、正常曲线一般为正常曲线图， A 为盲区， B 为测试末端反射峰。

测试曲线为倾斜的，随着距离的曾长，总损耗会越来越大。

用总损耗（dB ）除以总距离（Km ）就是该段纤芯的平均损耗（dB/Km ）。

二、光纤存在跳接点中间多了一个反射峰，因为很有可能中间是一个跳接点，现城域网光缆中，比较常见。

如：现主干光缆由汇接局至光缆交接箱，当有需求时，需由光交接箱布放光缆至用户端，光交接箱就需跳纤联接，所以在测试这样的纤芯时，就会出现像图中这样的曲线图。

当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的。

端面越平整，反射峰越高。

例如在一次中断割接当中，当光缆砍断以后，测试的曲线应该如光路存在断点图所示，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了。

三、异常情况出现图中这种情况，有可能是仪表的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较进，所使用的距离、脉冲设置又比较大，看起来就像光没有打出去一样。

出现这种情况，1、要检查尾纤连接情况； 2 、就是把OTDR 的设置改一下，把距离、脉冲调到最小，如果还是这种情况的话，可以判断：1、尾纤有问题；2、OTDR 上的识配器问题；3、断点十分近，OTDR 不足以测试出距离来。

如果是尾纤问题，只要换一根尾纤就知道，不行的话就要试着擦洗识配器，或就近查看纤芯了。

四、非反射事件1、这种情况比较多见，曲线中间出现一个明显的台阶，多数为该纤芯打折，弯曲过小，受到外界损伤等因素，多为故障点。

2、若光纤模式、折射率不一样，接续时也会出现此情况，常见光纤G651光纤（标准单模光纤，B1光缆），G653光纤（色散位移光纤，B2光缆）。

造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象。

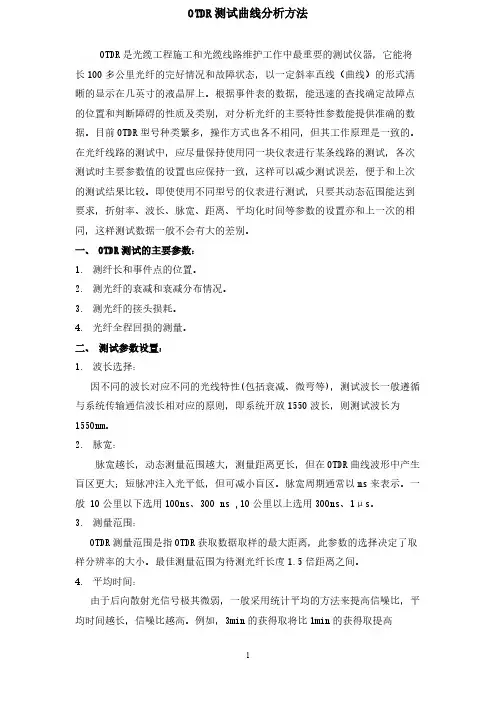

OTDR测试曲线分析方法OTDR是光缆工程施工和光缆线路维护工作中最重要的测试仪器，它能将长100多公里光纤的完好情况和故障状态，以一定斜率直线（曲线）的形式清晰的显示在几英寸的液晶屏上。

根据事件表的数据，能迅速的查找确定故障点的位置和判断障碍的性质及类别，对分析光纤的主要特性参数能提供准确的数据。

目前OTDR型号种类繁多，操作方式也各不相同，但其工作原理是一致的。

在光纤线路的测试中，应尽量保持使用同一块仪表进行某条线路的测试，各次测试时主要参数值的设置也应保持一致，这样可以减少测试误差，便于和上次的测试结果比较。

即使使用不同型号的仪表进行测试，只要其动态范围能达到要求，折射率、波长、脉宽、距离、平均化时间等参数的设置亦和上一次的相同，这样测试数据一般不会有大的差别。

一、OTDR测试的主要参数：1.测纤长和事件点的位置。

2.测光纤的衰减和衰减分布情况。

3.测光纤的接头损耗。

4.光纤全程回损的测量。

二、测试参数设置：1.波长选择：因不同的波长对应不同的光线特性(包括衰减、微弯等)，测试波长一般遵循与系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。

2.脉宽：脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区。

脉宽周期通常以ns来表示。

一般 10公里以下选用100ns、300 ns ,10公里以上选用300ns、1μs。

3.测量范围：OTDR测量范围是指OTDR获取数据取样的最大距离，此参数的选择决定了取样分辨率的大小。

最佳测量范围为待测光纤长度1.5倍距离之间。

4.平均时间：由于后向散射光信号极其微弱，一般采用统计平均的方法来提高信噪比，平均时间越长，信噪比越高。

例如，3min的获得取将比1min的获得取提高0.8dB 的动态。

但超过 10min 的获得取时间对信噪比的改善并不大。

一般平均时间不超过3min ，以20s 为宜。

测试仪器OTDR简介和常规曲线分析一、OTDR英文：Optical Time Domain Reflectomenten中文：1、光时域反射测试仪 (照英文译)2、背向散射测试仪（按其原理命名）二、全球主要厂家美国PK(PhotonKinetics)、日本安立（ANRITSU）、美国激光精密(GN Nettest)、爱立信(Ericsson)、EXFO等三、衡量OTDR的性能指标a、衡量OTDR的性能指标--动态范围b、动态范围：在满足给定误码的条件下，光端机输入连接器，能接收最大的光功率与最小光功率电平值（接收灵敏度）之差。

c、动态范围越大，所能测试距离越长四、OTDR的功能a、测试光纤的长度；b、测试光纤的衰减系数（波长850nm、1310nm、1550nm、1625nm）；c、测试光纤的接头损耗；d、测试光纤的衰减均匀性；e、测试光纤可能有的异常情况（如有台阶，曲线异常等）；f、测试光纤的回波损耗(ORL)；g、测试光纤的背向散射(BKSCTR COEFF)；五、OTDR 的基本原理-瑞利散射、菲涅尔反射a 、瑞利散射：光波在光纤中传输，沿途受到直径比光波长还小的散射粒子的散射；瑞利散射具有与短波长的1/λ4成反比的性质，即：a r =A/λ4，式中比例系数A 与玻璃结构、玻璃组成有关b 、菲涅尔反射：光波在两种折射率不同的煤质界面会形成反射，其反射能量约占总能量4%；六、基本原理图注：LD-半导体激光器，LED-面发光二极管七、 典型的后向散射信号曲线a 、 输入端的Fresnel 反射区（即盲区）b 、 恒定斜率区、c 、 由局部缺陷、接续或耦合引起的不连续性、d 、 光纤缺陷、二次反射余波等引起的反射、DB/DIVM/DIVe 、 输出端的Fresnel 反射、八、 曲线说明：1、盲区：决定OTDR 所能测到最短距离和最接近距离，是由于活接头的反射引起OTDR 接收机饱和所至，盲区通常发生在OTDR 面板前的活接头反射，但也可以在光纤的其它地方发生；一般OTDR 盲区为100m 。

（-，光时域反射仪）是光纤测试特别是在网络建设的实际施工布线中经常使用的仪器�可以测试（成缆前后）光纤的衰减系数�光纤长度�衰减均匀性�点不连续性�物理缺陷和接头损耗等参数，特别适合于对通信网络中的光纤光缆链路进行检测，它既可以定位光纤链路中的连接点（含热熔接�机械冷连接�活动连接等）的位置并测试其损耗，又可以在链路发生故障时，迅速查找原因并定位故障位置�为方便读者，现将其工作原理与部分测试曲线作简要分析�1O TD R 测试原理测试是通过发射光脉冲到光纤内，然后在端口接收返回的信息来进行�当光脉冲在光纤内传输时，会由于光纤本身的性质�连接器�接合点�弯曲或其它类似的事件而产生散射�反射�其中一部分的散射和反射就会返回到中�返回的有用信息由的探测器来测量，它们就作为光纤内不同位置上的时间或曲线片断�从发射信号到返回信号所用的时间，再确定光在玻璃物质中的速度，就可以计算出距离�以下的公式就说明了是如何测量距离的�（�）/2（���）上式中，�是光在真空中的速度，而�是信号发射后到接收到信号（双程）的总时间（两值相乘除以2后就是单程的距离）�因为光在玻璃中要比在真空中的速度慢，所以为了精确地测量距离，被测的光纤必须要指明折射率（���）����由光纤生产商来标明�使用瑞利散射和菲涅尔反射来表征光纤的特性�瑞利散射是由于光信号沿着光纤产生无规律的散射而形成的�����测量回到����端口的一部分散射光�这些背向散射信号就表明了由光纤而导致的衰减（损耗/距离）程度�形成的轨迹是一条向下的曲线，它说明了背向散射的功率不断减小，这是由于经过一段距离的传输后发射和背向散射的信号都有所损耗�给定了光纤参数后，瑞利散射的功率就可以标明出来，如果波长已知，它就与信号的脉冲宽度成比例：脉冲宽度越长，背向散射功率就越强�瑞利散射的功率还与发射信号的波长有关，波长较短则功率较强�也就是说用1310��信号产生的轨迹会比1550��信号所产生的轨迹的瑞利背向散射高�在高波长区（超过1500��），瑞利散射会持续减小，但另外一个叫红外线衰减（或吸收）的现象会出现，增加并导致了全部衰减值的增大�因此，1550��秦双华江苏省涟水广播电视台摘要：本文对O T D R 测试原理及常见测试曲线作简要分析，在故障维修中根据测试曲线的不同特点就能准确判断光纤是否断裂�弯曲直径是否过小�熔接点是否有缺陷�光纤的衰减系数�光纤长度�衰减均匀性�点不连续性�物理缺陷和接头损耗等参数及障碍点具体位置等等�关键词：O T D R 测试原理测试曲线菲涅尔反射峰是最低的衰减波长；这也说明了为什么它是作为长距离通信的波长�很自然，这些现象也会影响到�作为10波长的，它也具有低的衰减性能，因此可以进行长距离的测试�而作为高衰减的110或1波长，的测试距离就必然受到限制，因为测试设备需要在轨迹中测出一个尖锋，而且这个尖锋的尾端会快速地落入到噪音中�另一方面，菲涅尔反射是离散的反射，它是由整条光纤中的个别点引起的，这些点是由造成反向系数改变的因素组成，例如玻璃与空气的间隙�在这些点上，会有很强的背向散射光被反射回来�因此，就是利用菲涅尔反射的信息来定位连接点�光纤终端或断点�换句话说，的工作原理就类似于一个雷达�它先对光纤发出一个信号，然后观察从某一点上返回来的是什么信息�这个过程会重复地进行，然后将这些结果进行平均并以轨迹的形式来显示，这个轨迹就描绘了在整段光纤内信号的强弱（或光纤的状态）�图1说明了-的一些基本组成�-一个最重要的性能，就是能从原有事物中进行辨别，大型的，就有能力完全�自动地识别出光纤的范围�这种新的能力大部分是源于使用了高级的分析软件，这种软件对的采样进行审查并创建一个事件表�这个事件表显示了所有与轨迹有关的数据，如故障类型�到故障点的距离�衰减�回损和熔接损耗�-的性能紧紧地依赖于分析软件，从而具有精确地识别事件的能力�2O T D R 常见测试曲线简析（1）正常曲线：远端处出现强烈的菲涅尔反射峰，提示为该处光纤端面与光纤垂直，该处应为成端点，不应是断点�如有故障可能是终端活动接头问题�如图所示�（）光纤存在跳接点曲线：例如：涟水广播电视中心至北集站机房的纤芯，途经徐集站机房用尾纤跳接去北集站，所以在测试这样的纤芯时，就会出现像如图中这样的曲线图�当然也会有例外的情况，总之，能够出现反射峰，很多情况是因为末端的光纤端面是平整光滑的�端面越平整，反射峰越高�例如在一次中断割接当中，当光缆割断以后，测试的曲线应该如光路存在断点图，但当你再测试时，在原来的断点位置出现反射峰的话，那说明现场的抢修人员很有可能已经把该纤芯的端面做好了�（）异常情况曲线：这种情况，有可能是����的尾纤没有插好，或者光脉冲根本打不出去，再有就是断点位置比较近，����设置的测量距离�脉冲设置又比较大，看起来就像光没有打出去一样�出现这种情况是：�要检查尾纤连接情况；�就是把����的设置改一下，把测试距离�脉冲调到适当位置�如果还是这种情况的话，可以判断：�尾纤有问题；�����上的适配器问题；�断点十分近，����不足以测试出距离来�如果是尾纤问题，只要换一根尾纤就知道，不行的话就要擦洗适配器�或串接一根���假纤就能解决了�如图�所示�（）非反射事件曲线：这种情况比较多见，曲线中图�正常曲线图图�光纤存在跳接点曲线图图1组成方框图图4异常曲线图间出现一个明显的台阶，多数为该纤芯打折，弯曲半径过小，受到外界损伤等因素�曲线中的这个台阶是比较大的一个损耗点，也可以称为事件点，曲线在该点向下掉，称为非反射事件，如果曲线在该点向上翘的话，那就是反射事件了，这时，该点的损耗点就成了负值，但并不是说它的损耗小了，这是一种伪增益现象，造成这种现象的原因是由于接头两侧光纤的背向散射系数不一样，接头后光纤背向散射系数大于前段光纤背向散射系数，而从另一端测则情况正好相反，折射率不同也有可能产生增益现象�所以要想避免这种情况，只要用双向测试法就可以了�如图5所示�（5）光纤存在断点曲线：这种情况一定要引起注意�曲线在末端没有任何反射峰就掉下去了，如果知道纤芯原来的距离，在没有到达纤芯原来的距离，曲线就掉下去了，这就说明光纤在曲线掉下去的地方断了，或者也有可能是光纤在那里打了个折�我们经常用这个原理，在线路上排障的时候，把不能确定的纤芯打折，然后测试人员利用����实时监测功能，按照图中的曲线有无变化来判断纤芯�如图6所示�（6）测试光纤距离过长曲线：在测试长距离的光纤时，所不能打到的距离所产生的曲线，或者是的测试距离远小于实际纤芯长度所产生的曲线�如果是这种情况，就要把����的测试距离量程设置适当，以达到全程测试的目的�如图7所示�（7）光纤裂缝曲线：远端出现一个向上的小突起，又与反射峰明显不同的情况，说明该处发生了介质突变，但又非成端情况，提示该处出现了光纤裂缝，造成损耗增大�如图8所示�（8）典型测试曲线图如图9所示�说明：�������������：前端连接器�������：熔接点，光纤的熔接点缺陷容易造成轨迹图中散射曲线的突然跌落�：弯曲�弯曲直径过小，光就会不再遵循全反射，而是有部分从纤衣射出，造成轨迹图中散射曲线的突然跌落�以上是我们在使用����测试时经常看到的测试曲线并作简要分析，供读者参考�在故障维修中根据测试曲线特点就能准确判断光纤是否断裂�弯曲直径是否过小�熔接点是否有缺陷及障碍点具体位置等�测试人员要灵活应用����测试，不断提高操作图5非反射事件曲线图图6光纤存在断点曲线图图7光纤过长曲线图图8光纤裂缝曲线图（上接第102页）以充分利用数字电视的资源，发挥好各地译制中心和网络整合的优势，更好地满足各族群众日益增长的精神文化需要�多语言多字幕实现的可行性�必要性：（）多语言多字幕播出形式已经在少数卫星节目收视中得到应用，卫星接收机的遥控器可以实现切换选择多种语言字幕�（）全国各省�自治区网络整合联网后�新疆数字电视整转工作基本完成，实现了一省一网，信号源集中统一的平台已经形成，有条件实现本省少数民族语言节目的多语种多字幕播出�（）迎接三网融合后的挑战，三网融合后用户的争夺已是必然，本地中国电信等运营商已经开始实施光纤到户工程，巴州年开始新建楼房的用户家庭全部实现了光纤到户，老旧楼房也在同时改造中，在今后年左右时间将实现城区全部用户光纤到户�广电在这方面优势显然不足，但节目是广电的强项，节目的特色也是保持用户稳定的一个重要因素�（）实现本省的少数民族语言节目的多语言多字幕播出，可以极大丰富少数民族电视节目的内容，各地译制中心在做好影视译制的同时可以发挥更大的作用�实现多语言多字幕的难题：（）现有数字电视播出系统没有开展该项业务，需要软�硬件的开发�（）数字机顶盒没有多语言多字幕接收和遥控器切换功能，在不更换机顶盒前提下，单纯软件升级能否实现多语言多字幕播出切换尚不清楚�（）遥控器没有多语言多字幕切换键，是更换遥控器还是使用其他的功能键代替实现�多语言多字幕播出是笔者个人的一些设想，实现起来肯定会有很多困难�但数字电视多语言多字幕业务的开展，广电可以充分发挥自身优势，以内容取胜赢得观众，多语言多字幕播出在少数民族地区应该说是一个亮点，在吸引用户，丰富少数民族语言节目，促进民族和谐，促进中外文化交流，稳定�建设边疆都会发挥积极的作用��技能与分析判断水平，才能更好地应对现实工作中有关光链路系统的各类繁杂情况，实现有效测量�准确判断�快速定位，及时排除�参考文献�韩伟，丁士堉�光纤有线电视技术����北京�广播电视出版社，�����陈韬�光纤测试原理及测量仪表使用����北京，人民邮电出版社，�����刘继贤�浅谈光纤的损耗����中国有线电视，����，（�﹚：������图典型测试曲线图�����������������。
