第4讲 列车定位技术 ppt课件

  • 格式：ppt
  • 大小：689.00 KB
  • 文档页数：35

下载文档原格式

  / 35

合集下载

列车定位设备--轨道电路PPT(共81页)

列车定位设备--轨道电路PPT(共81页)


闭路式和开路式轨道电路 Company Logo
▪ 按所传送的电流特性分类
可分为连续式、脉冲式、计数电码和频率电码式以 及数字编码式。
• 连续式轨道电路中传送连续的交流或直流电流。 这种轨道电路的惟一功能是监督轨道的占用与 否，不能传送更多信息。
• 脉冲式轨道电路（极性频率制、交流计数电码 制，不对称脉冲制和应答式脉冲制）

Company Logo
当轨道电路中通以直流信号时，钢轨阻抗就是纯 电阻，称之为钢轨电阻。当轨道电路通以交流信 号时，除了有效电阻外，还有感抗存在，总的阻 抗比直流时要大很多。可用下列公式概算：
z R j L 2 (r rj)j [L 2 (L m L i)] 1 0 3 ( /k m )
最不利因素：道碴电阻最小、钢轨阻抗模值最 大、电源电压最低这三个不利因素。这些不利因素 ，构成了轨道电路调整状态的最不利工作条件。但 在这种最不利工作条件下，仍要求轨道接收设备上 的电压高于其工作门限。

Company Logo
▪ 分路状态
轨道电路分路状态，就是当轨道电路区段有车占 用时，接收设备（如轨道继电器）应被分路而停止 工作的状态。
– 电气隔离式又称谐振式，利用谐振槽路，采用不 同的信号频率，谐振回路对不同频率呈现不同阻 抗，来实现相邻轨道电路间的电气隔离。

Company Logo
– 自然衰耗式，利用轨道电路的自然衰耗和不同的 信号特征（频率、相位等），实现轨道电路的互 相隔离，在接收端直接接收或通过电流传感器接 收。钢轨中的电流可沿正反两个方向自由传输， 基本上靠轨道的自然衰耗作用来衰减信号。道口 信号所用的道口控制器就采用这种方式的无绝缘 轨道电路。
习惯上交流轨道电路就是指工频50Hz电源的交 流连续式轨道电路（480型轨道电路），电源频率 为25Hz和75Hz的轨道电路，也属于交流轨道电路 的范畴，要在名称上注明电源的频率。

第4讲 列车定位技术ppt课件

第4讲 列车定位技术ppt课件
是美国从本世纪 70 年代开始研制，历时 20 年，耗资 200亿美元，于1994 年全面建成。早期仅限于军事，现已 开放给民间作为定位使用。
❖ 全球定位系统由空间部分、地面监控部分和用户接收机三 大部分组成。
❖ 该系统的空间部分使用 24 颗高度约 2.02 万千米的卫星 组成卫星星座。 21+3 颗卫星均为近圆形轨道，运行周期 约为 11 小时 58 分，分布在六个轨道面上（每轨道面四 颗），轨道倾角为 55 度。
精选课件PPT
5
1. 轨道电路定位
❖ 轨道电路是最简单的列车定位设备，其优点是无需对当 前设备做大的改动即可实现列车定位。
❖ 它的定位精度取决于轨道电路的长度。 ❖ 轨道电路分为机械绝缘和电气绝缘两种类型。 ❖ 目前城市轨道交通系统中普遍采用 “S棒”进行电气隔
离的数字音频轨道电路。 ❖ 利用数字音频轨道电路对列车进行定位是目前城市轨道
列车定位技术
主讲人：刘晓娟
精选课件PPT
1
Contents
31
列车定位的作用和要求
2 常用列车定位方法
精选课件PPT
2
列车定位的作用
列车位置信息在列车自动控制技术中具有重要的
地位，几乎每个子功能的实现都需要列车的位置信息作为 参数之一。列车定位是列控系统中一个非常重要的环节。
❖ 为保证安全列车间隔提供依据。
精选课件PPT
4
列车定位技术要求
❖ 可靠性和安全性：定位系统与列车自动控制系统的其他 子系统相互独立，其具有连续正常工作的能力，并能够 检测和报告本身发生的失效和故障。
❖ 可维护性：定位系统的设计和使用必须综合考虑预防性 维护和校正性维护等因素，从而使定位系统的生命周期 成本最小。

定位技术

定位技术

9．航位推算系统定位
航位推算系统由测量航向角的传感器和测量距离 的传感器构成。典型的航位推算系统传感设备能 够测量出正在行驶的车辆的运行距离、速度和方 位，在短时间内这些传感器的精度较高，但如果
时间长就需采取措施，以避免累计误差。
但是由于城市轨道交通所处的特殊环境决定了需 要对上述多种定位方法的合理性和适用性综合比
第3章 列车运行控制的主要技术与方法
3.1
测速技术 列车定位技术
3.2
3.3
无线通信技术
3.4 3.5
闭塞方式
速度控制模式
列车位置信息在列车自动控制系统中具有重要的 地位，几乎每个子功能的实现都需要列车的位置
信息作为参数之一。所以说列车定位是列车控制
系统中一个非常重要的环节，它使得调度指挥和 行性。
4．测速定位
轨道电路、计轴器定位技术的定位精度都比较低 ，在对列车运行速度、位移实施精确控制时是远 远不够的。为了提高列车定位的精度，目前在现 场上比较广泛地应用了测速定位作为辅助定位方 式。 测速定位就是通过不断测量列车的即时运行速度 ，对列车的即时速度进行积分（或求和）的方法 得到列车的运行距离。由于测速定位获取列车位 置的方法是对列车运行速度进行积分或求和，故 其误差是积累的，而且测得的速度值误差对最终 距离值的影响也是非常直接。因此，该方法关键 在于速度测量的准确性和求位移算法的合理性。
通过在列车上安装GPS接收机，接收太空中4颗以 上卫星信号，根据这些信号及信号传输过程中的 时间延迟或相位延迟，计算出三维空间中列车所 处的绝对位置。
利用GPS实现列车定位，优点是设备简单、接收机技 术成熟、成本低、体积小、维护方便。 但也存在不少缺点：目前运动定位精度远低于静止定 位精度，在并行线路上易发生认错股道的现象。接收 器处应有开阔的天空，视场内阻碍物的高度的仰角应 小于12°～15°，以减弱对流层对卫星信号折射的影 响，而列车不可避免地要穿过隧道、密林和城市，在 这些地方存在定位盲区，极大地影响了列车的定位精 度，在通过遂道、密林时，根本接收不到信号，在通 过高楼林立的城市时，也会因视场不开阔而接收不到 信号。恶劣的天气也会对GPS的工作产生重大的干扰 ，而列车的运行却不能因为天气恶劣而停止。

城市轨道交通的列车定位技术

城市轨道交通的列车定位技术

２ 车 载定 位技 术 的应用
对于城市轨道交通 系统进行列车定位需要 重点借助于相 应 定位技 术手段 进行有效 处理 ， 其 中车载列 车定位技术 可 以 说 是 比较 重要 的一 类技术 手段 ， 其能够 针对列 车进行有 效定 位装置 的安装 和处 理 ， 促使其 能够实 现较为理 想 的实施 定位 处 理 。在 当前实 际应用过 程 中， 这种 车载定位设 备 的运 用得 到了较为理 想 的普 及运用 ， 也 在很多方 面发挥 出了较为 理想 的作 用效 果 ， 并且 不仅仅适用于城市轨 道列 车 ， 在其 它很多车 辆行驶 中也能够得到较好运 用。相对于其它车辆 中车载定位 技术 的应用来 看 ， 在城 市轨道列 车的具体应 用 中存 在着一些 不 同的方式 和运用机制 ， 其主要运 用安全 型编码里 程计进行 操作 ， 促使其能够较好借 助于光电传感器进行合理处 理 ， 最终 也就能够保 障相应 城市轨道交通运行 中列 车的具体位置 能够 得到较好明确 。 这种车载列车定位 技术的运用主要就是借 助于相应光 电 传感器来 产生相 应脉 冲序列 ， 而这 一脉冲序列 的呈 现又和列 车的运行 速度存 在着较 为密切 的联 系 ， 正是 因为其能够 直接 反映 出列车 的速度 ， 进 而也 就能够确定其距离位置 ， 达到定位 效果 。车载定位技术 的运用主要就是结合列 车的车轮运动进 行 编码处理 ， 进而也就能够在列 车车轮运行一周后 ， 得到相应 的速度 以及距离数 值 。从 实际应用 中来看 ， 这 种车载定 位技 术 的运用 能够实 现较为理 想的实 时定位处 理 ， 有助 于及 时 了 解 相应列 车的运行 状况 ， 对 于列车运行 过程 中可能存在 的一 些运行故 障问题也 能够具 备理想 的及时发 现效果 ， 值得 引起 高度重视 。 当然 ， 在 具体 的应用处理 过程 中 ， 为 了较好 控制其 精度 ， 还需要针对 相应列车运行过程 中可能存在 的打滑或者是 空转 问题 进行有效 关注 ， 避免 这些 问题 的存 在对于最终 定位效 果 产生干扰 ， 需要在具体 测量监测 中进行重点把关 ， 避免较 多误 差 问题 的 出 现 。

2024版CTCS列车运行控制系统ppt课件

2024版CTCS列车运行控制系统ppt课件

2024/1/24
15
案例分析：某高铁线路运行控制实践
线路概况
介绍某高铁线路的基本情况，包括线路长度、 设计速度、车站数量等。
控制策略应用
阐述在该高铁线路上应用的列车运行控制策略，包括 基于速度曲线的控制、基于时间间隔的控制和节能优 化控制等。
实施效果评估
对该高铁线路应用上述控制策略后的实际效果 进行评估，包括运行安全性、准点率、能耗降 低等方面的指标。
时间间隔的动态调整
根据线路条件和列车运行状况，对时间间隔进行动态调整，以适 应不同运行场景和需求。
14
节能优化控制策略
牵引力优化
在保证列车安全、准点运行的前提下，通过优化牵引 力控制策略，降低列车运行能耗。
制动力回收
利用列车制动时产生的能量进行回收再利用，提高能 源利用效率。
空调系统节能控制
根据车厢内外温度和乘客舒适度需求，对空调系统进 行节能控制，减少不必要的能源消耗。
ATC
实现列车自动控制，包括速度控 制、定位、车门控制等。
ATP
确保列车运行安全，防止超速、 碰撞等危险情况。 2024/1/24
ATO
实现列车自动驾驶，减轻驾驶员 负担，提高运行效率。
ATS
监控列车运行状态，提供实时数 据和故障诊断。
20
系统架构设计与实现
系统架构设计
01
02
采用分布式架构，实现模块化、可扩展性。
2024/1/24
16
04
车载设备与系统架构
2024/1/24
17
车载设备组成及功能
车载设备主要组成
列车自动控制系统（ATC）
列车自动防护系统（ATP）
2024/1/24

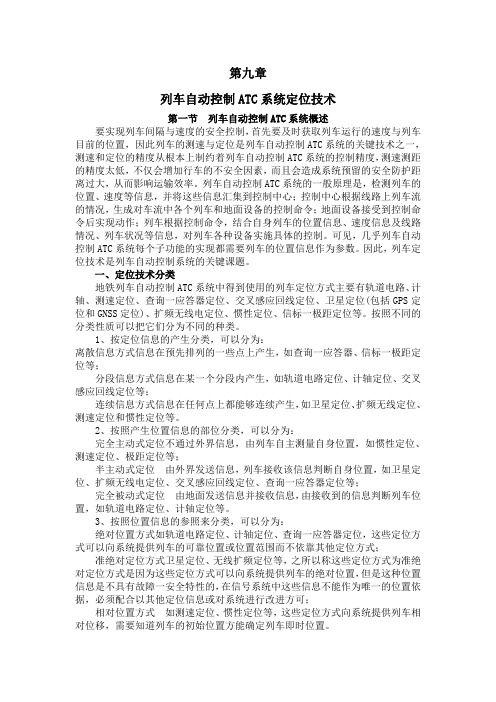

地铁信号基础第九章、列车定位技术
