电源变压器及其简易制作方法举例

分享一种小功率开关电源变压器设计和制作
电源变压器在最近几年的发展和应用中，逐渐呈现出了专业性的特点，小功率的开关电源变压器设计和制作也更加符合民用要求。

在今天的方案分享中，我们将会为大家分享一种小功率的电源变压器设计和制作过程，方便工程师们进行参考借鉴。

 在今天的开关电源变压器方案分享中，我们将会通过一个企业民用的输入85~265V、输出5V，2A，开关频率是100kHz的小功率开关电源为例加以说明。

这种电源变压器的系统电路图如下图所示。

 小功率开关电源变压器系统电路图
 在了解了这种小功率的开关电源变压器系统电路设置后，首先要做的就是选定原边感应电压VOR，原边感应电压值直接决定了电源的占空比。

当变压器的开关管开通的时候，有公式I=Vs*Ton/L，其中参数Vs为原边输入电压，参数ton为开关开通时间，L为原边电感量。

而在开关管关断的时候，有公
式I=VOR*Toff/L，其中参数VOR为原边感应电压，即放电电压，Toff为开关管关断时间，L为电感量。

经过一个周期后，原边电感电流的值会回到原来的数值，因此该公式变为：VS*TON/L=VOR×TOFF/L，D来代替TON，用1-D来代替Toff，移项可得D=VOR/（VOR+VS），此即是最大占空比了。

则在该系统电路的实例中，该公式为D=80/（*80+90）=0.47。

 接下来的工作，是确定这种开关电源变压器的原边电流波形的参数。

原边电流波形的计算也同样是需要利用公式完成的，此时代入公式，即峰值电流*KRP*D+峰值电流*（1-KRP）×D，所以有电流平均值等于上式，解出来峰。

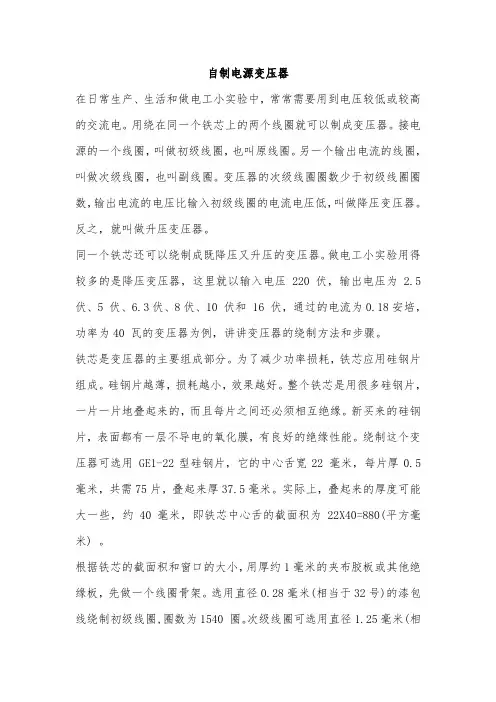

自制电源变压器在日常生产、生活和做电工小实验中，常常需要用到电压较低或较高的交流电。

用绕在同一个铁芯上的两个线圈就可以制成变压器。

接电源的一个线圈，叫做初级线圈，也叫原线圈。

另一个输出电流的线圈，叫做次级线圈，也叫副线圈。

变压器的次级线圈圈数少于初级线圈圈数，输出电流的电压比输入初级线圈的电流电压低，叫做降压变压器。

反之，就叫做升压变压器。

同一个铁芯还可以绕制成既降压又升压的变压器。

做电工小实验用得较多的是降压变压器，这里就以输入电压220伏，输出电压为 2.5 伏、5 伏、6.3伏、8伏、10 伏和 16 伏，通过的电流为0.18安培，功率为40 瓦的变压器为例，讲讲变压器的绕制方法和步骤。

铁芯是变压器的主要组成部分。

为了减少功率损耗，铁芯应用硅钢片组成。

硅钢片越薄，损耗越小，效果越好。

整个铁芯是用很多硅钢片，一片一片地叠起来的，而且每片之间还必须相互绝缘。

新买来的硅钢片，表面都有一层不导电的氧化膜，有良好的绝缘性能。

绕制这个变压器可选用 GE1-22型硅钢片，它的中心舌宽22 毫米，每片厚0.5毫米，共需75片，叠起来厚37.5毫米。

实际上，叠起来的厚度可能大一些，约40毫米，即铁芯中心舌的截面积为22X40=880(平方毫米) 。

根据铁芯的截面积和窗口的大小，用厚约1毫米的夹布胶板或其他绝缘板，先做一个线圈骨架。

选用直径0.28毫米(相当于32号)的漆包线绕制初级线圈,圈数为1540 圈。

次级线圈可选用直径1.25毫米(相当于18号)的漆包线绕制。

绕制线圈时，先用一块40毫米见方，厚22 毫米的木块做芯，并在中心钻一个轴孔。

把木芯插进线圈骨架里，并塞紧，再把木芯装在绕线机上。

没有绕线机，可以用夹在台钳上的手摇钻代替，或者像图1一11那样，用木板做一个简易绕线机。

绕线时，先将线头从骨架的出线孔，由里向外穿出 100-150毫米，作为引出线。

然后，用一只手摇动绕线机，一只手轻轻拽住漆包线，一圈紧挨一圈地绕。

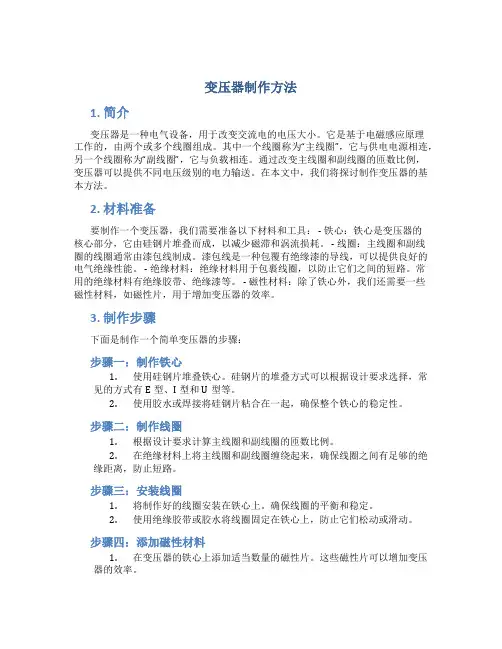

变压器制作方法1. 简介变压器是一种电气设备，用于改变交流电的电压大小。

它是基于电磁感应原理工作的，由两个或多个线圈组成。

其中一个线圈称为“主线圈”，它与供电电源相连，另一个线圈称为“副线圈”，它与负载相连。

通过改变主线圈和副线圈的匝数比例，变压器可以提供不同电压级别的电力输送。

在本文中，我们将探讨制作变压器的基本方法。

2. 材料准备要制作一个变压器，我们需要准备以下材料和工具： - 铁心：铁心是变压器的核心部分，它由硅钢片堆叠而成，以减少磁滞和涡流损耗。

- 线圈：主线圈和副线圈的线圈通常由漆包线制成。

漆包线是一种包覆有绝缘漆的导线，可以提供良好的电气绝缘性能。

- 绝缘材料：绝缘材料用于包裹线圈，以防止它们之间的短路。

常用的绝缘材料有绝缘胶带、绝缘漆等。

- 磁性材料：除了铁心外，我们还需要一些磁性材料，如磁性片，用于增加变压器的效率。

3. 制作步骤下面是制作一个简单变压器的步骤：步骤一：制作铁心1.使用硅钢片堆叠铁心。

硅钢片的堆叠方式可以根据设计要求选择，常见的方式有E型、I型和U型等。

2.使用胶水或焊接将硅钢片粘合在一起，确保整个铁心的稳定性。

步骤二：制作线圈1.根据设计要求计算主线圈和副线圈的匝数比例。

2.在绝缘材料上将主线圈和副线圈缠绕起来，确保线圈之间有足够的绝缘距离，防止短路。

步骤三：安装线圈1.将制作好的线圈安装在铁心上。

确保线圈的平衡和稳定。

2.使用绝缘胶带或胶水将线圈固定在铁心上，防止它们松动或滑动。

步骤四：添加磁性材料1.在变压器的铁心上添加适当数量的磁性片。

这些磁性片可以增加变压器的效率。

2.确保磁性片与线圈之间有足够的间隙，以减小磁滞损耗。

步骤五：绝缘处理1.使用绝缘胶带或绝缘漆对整个变压器进行绝缘处理。

这将保护变压器免受潮湿和污染的影响，并防止短路。

2.检查变压器的绝缘性能，确保它符合安全标准。

4. 结论制作变压器是一项需要谨慎操作的任务。

在制作过程中，要确保铁心的稳定性，线圈之间的绝缘距离以及绝缘材料的质量。

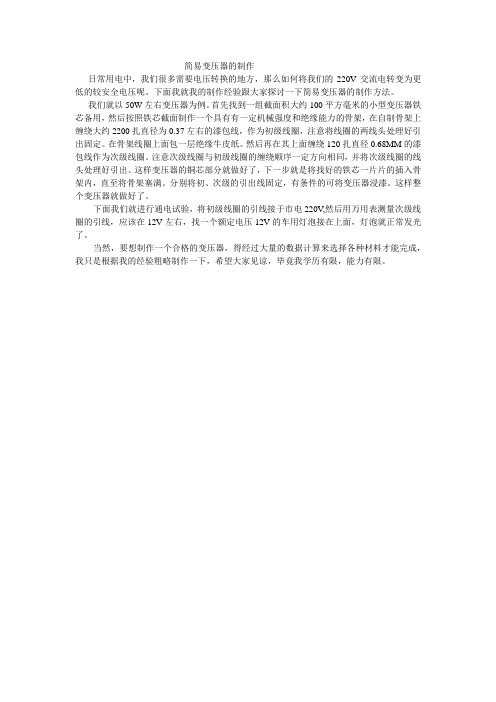

简易变压器的制作
日常用电中，我们很多需要电压转换的地方，那么如何将我们的220V交流电转变为更低的较安全电压呢。

下面我就我的制作经验跟大家探讨一下简易变压器的制作方法。

我们就以50W左右变压器为例。

首先找到一组截面积大约100平方毫米的小型变压器铁芯备用，然后按照铁芯截面制作一个具有有一定机械强度和绝缘能力的骨架，在自制骨架上缠绕大约2200扎直径为0.37左右的漆包线，作为初级线圈，注意将线圈的两线头处理好引出固定。

在骨架线圈上面包一层绝缘牛皮纸。

然后再在其上面缠绕120扎直径0.68MM的漆包线作为次级线圈。

注意次级线圈与初级线圈的缠绕顺序一定方向相同，并将次级线圈的线头处理好引出。

这样变压器的铜芯部分就做好了，下一步就是将找好的铁芯一片片的插入骨架内，直至将骨架塞满。

分别将初、次级的引出线固定，有条件的可将变压器浸漆。

这样整个变压器就做好了。

下面我们就进行通电试验，将初级线圈的引线接于市电220V,然后用万用表测量次级线圈的引线，应该在12V左右，找一个额定电压12V的车用灯泡接在上面，灯泡就正常发光了。

当然，要想制作一个合格的变压器，得经过大量的数据计算来选择各种材料才能完成，我只是根据我的经验粗略制作一下，希望大家见谅，毕竟我学历有限，能力有限。

1000W以下小型电源变压器的XX省泗阳县李口中学沈正中一、电源变压器绕制方法一：变压器铁芯截面积1•求变压器输出功率变压器的输出容量P2=（0.8X铁心截面积S〕2（S单位：cm2）2•求每伏匝数每伏匝数T=55/铁心截面积S o3•求线圈匝数初级线圈片=变压器输入电压U]X每伏匝数T；次级线圈亠=变压器输出电压U2X每伏匝数TX1.05；次级线圈匝数计算中的1.05是考虑有负荷时的压降。

4•求导线直径变压器的输入容量气=变压器的输出容量P2/0.8；初级线圈电流1]=变压器的输入容量气/变压器输入电压Up次级线圈电流12=变压器的输入容量P2/变压器输入电压U2；导线直径d=0.8/i〔mm〕；初级线圈导线直径d]=0.8pT；次级线圈导线直径d2=0.8C；。

例如：变压器铁芯截面积为5.6cm2，输入电压220V,输出电压50V。

1•求变压器输出功率变压器的输出容量P2=〔0.8X5.6〕2惣0W2•求每伏匝数每伏匝数T=55/S=55/5.6=9.8匝。

3•求线圈匝数初级线圈n i=U1xT=220x9.8=2156匝；次级线圈n2=U2xTx1.05=50x9.8x1.05=514.5匝，可取为515匝；4•求导线直径变压器的输入容量P]=P2/0.8=25W；初级线圈电流I1=P1/U1=25/220=0.11A。

初级线圈导线直径d]=0.8叮I]=0.8Jo.ii=0.27mm；次级线圈电流I2=P2/U2=20/50=0.4A；次级线圈导线直径d2=0.8/i；=0.8、込4=0.51mm；注：经桥式整流电容滤波后的电压约是原变压器次级电压的1.4倍。

方法二：制作一定功率的变压器1•求铁芯面积铁芯截面积S=1.25x話~P（S是被线圈套着部位铁芯的截面积,单位：cm2,P为输出功率，单位：W）；2•求线圈匝数铁芯的磁感应强度可取〔7000-10000GS〕，通常取8000Gs，每伏匝数T=450000/〔8000x铁芯截面积S〕；3•求导线直径同方法一。

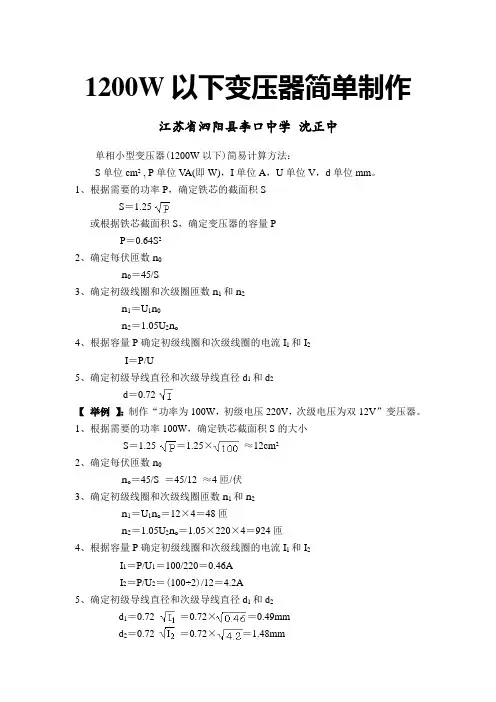

1200W以下变压器简单制作江苏省泗阳县李口中学沈正中
单相小型变压器(1200W以下)简易计算方法：
S单位cm² , P单位V A(即W)，I单位A，U单位V，d单位mm。

1、根据需要的功率P，确定铁芯的截面积S
S＝1.25
或根据铁芯截面积S，确定变压器的容量
P
P＝0.64S²
2、确定每伏匝数n0
n0＝45/S
3、确定初级线圈和次级圈匝数n1和n2
n1＝U1n0
n2＝1.05U2n o
4、根据容量P确定初级线圈和次级线圈的电流I1和I2
I＝P/U
5、确定初级导线直径和次级导线直径d1和d2
d＝0.72
【举例】：制作“功率为100W，初级电压220V，次级电压为双12V”变压器。

1、根据需要的功率100W，确定铁芯截面积S的大小
S＝1.25 ＝1.25×≈12cm²
2、确定每伏匝数n0
n o＝45/S ＝45/12 ≈4匝/伏
3、确定初级线圈和次级线圈匝数n1和n2
n1＝U1n o＝12×4＝48匝
n2＝1.05U2n o＝1.05×220×4＝924匝
4、根据容量P确定初级线圈和次级线圈的电流I1和I2
I1＝P/U1＝100/220＝0.46A
I2＝P/U2＝(100÷2)/12＝4.2A
5、确定初级导线直径和次级导线直径d1和d2
d1＝0.72 ＝0.72×＝0.49mm
d2＝0.72 ＝0.72×＝1.48mm。

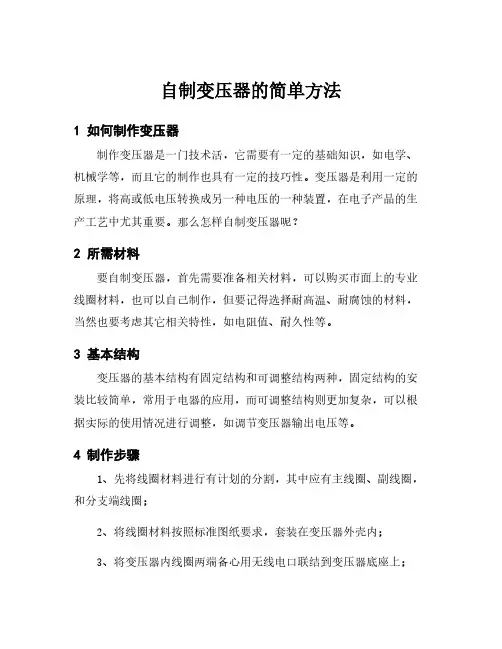

自制变压器的简单方法
1 如何制作变压器
制作变压器是一门技术活，它需要有一定的基础知识，如电学、机械学等，而且它的制作也具有一定的技巧性。

变压器是利用一定的原理，将高或低电压转换成另一种电压的一种装置，在电子产品的生产工艺中尤其重要。

那么怎样自制变压器呢？
2 所需材料
要自制变压器，首先需要准备相关材料，可以购买市面上的专业线圈材料，也可以自己制作，但要记得选择耐高温、耐腐蚀的材料，当然也要考虑其它相关特性，如电阻值、耐久性等。

3 基本结构
变压器的基本结构有固定结构和可调整结构两种，固定结构的安装比较简单，常用于电器的应用，而可调整结构则更加复杂，可以根据实际的使用情况进行调整，如调节变压器输出电压等。

4 制作步骤
1、先将线圈材料进行有计划的分割，其中应有主线圈、副线圈，和分支端线圈；
2、将线圈材料按照标准图纸要求，套装在变压器外壳内；
3、将变压器内线圈两端备心用无线电口联结到变压器底座上；
4、将主线圈两端接到选择变压器底座上；
5、最后再将副线圈端子口两端备心插入变压器底座上的相应插口；
6、检查整个变压器的外观，确认其规格大小合适等要求。

5 测试
最后，自制的变压器需要经过测试才可以使用，测试的内容包括
电压的输入、输出和损耗等，一旦发现异常，可以通过校正和修理调整，直至达到良好的使用效能。

以上就是如何自制变压器的简单方法，由于它受到各种因素的影响，因此需要用较高的技术水平和严格的标准来制作，它的质量对电
子设备起着至关重要的作用。

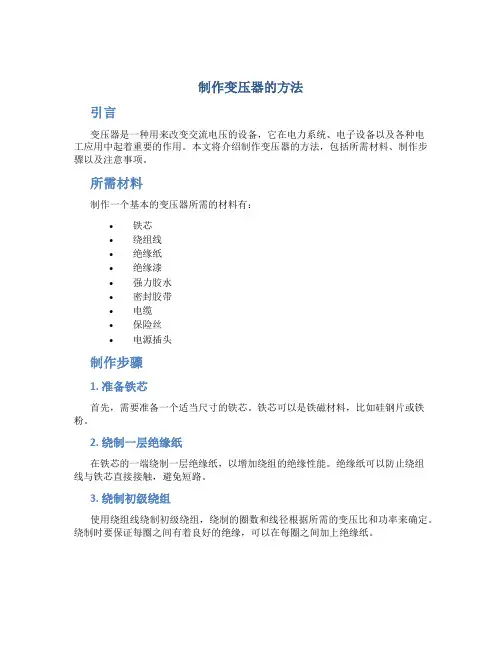

制作变压器的方法引言变压器是一种用来改变交流电压的设备，它在电力系统、电子设备以及各种电工应用中起着重要的作用。

本文将介绍制作变压器的方法，包括所需材料、制作步骤以及注意事项。

所需材料制作一个基本的变压器所需的材料有：•铁芯•绕组线•绝缘纸•绝缘漆•强力胶水•密封胶带•电缆•保险丝•电源插头制作步骤1. 准备铁芯首先，需要准备一个适当尺寸的铁芯。

铁芯可以是铁磁材料，比如硅钢片或铁粉。

2. 绕制一层绝缘纸在铁芯的一端绕制一层绝缘纸，以增加绕组的绝缘性能。

绝缘纸可以防止绕组线与铁芯直接接触，避免短路。

3. 绕制初级绕组使用绕组线绕制初级绕组，绕制的圈数和线径根据所需的变压比和功率来确定。

绕制时要保证每圈之间有着良好的绝缘，可以在每圈之间加上绝缘纸。

4. 绕制次级绕组在初级绕组的外侧绕制次级绕组，同样需要保证绝缘性能。

次级绕组的圈数和线径也需要根据所需的变压比和功率来确定。

5. 绝缘处理在绕制完成后，对绕组进行绝缘处理，利用绝缘漆对绕组进行喷涂或浸渍，提高绝缘强度。

然后用密封胶带包裹绕组，确保绝缘性能和固定绕组。

6. 连接电缆将绕制好的变压器的绕组两端连接到电缆上，其中一端连接到电源插头，另一端连接到负载。

注意在连接过程中，要根据电缆的规格选择适当的接线方式，以确保安全可靠。

7. 安装保险丝为了保护变压器和负载，可以在电缆与电源插头之间安装一个保险丝，以防止过载和短路。

注意事项在制作变压器的过程中需要注意以下几点：1.选择合适尺寸和材料的铁芯，以提高电磁感应效率和减少能量损耗。

2.绕制绕组时要保证每圈之间的绝缘性能，以防止短路。

3.绝缘处理要均匀和完整，以提高绝缘强度和防止绕组受潮。

4.在连接电缆时，要确保接线良好，松动的接线可能导致电压损失和短路。

5.安装保险丝是为了保护变压器和负载安全，应根据变压器的额定功率选择适当的保险丝。

结论通过以上步骤，我们可以制作一个基本的变压器。

然而，制作变压器需要一定的专业知识和技术，所以在制作之前，建议先了解相关的电工知识和安全操作规程。

变压器制作方法哎呀，写变压器的制作方法，这可真是个技术活儿，不过既然你要求得这么具体，那就让我来给你讲讲，咱们就当是唠嗑，轻松点。

首先，咱们得明白，变压器这玩意儿，就是用来变电压的，把高压变成低压，或者反过来，这在电力系统中可重要了。

但是，别急，咱们得一步步来。

首先，你得有个铁芯，这玩意儿就像是变压器的骨架，得结实。

铁芯通常用的是硅钢片，因为硅钢片的磁性能好，不容易磁化，也不容易退磁。

你得把这些硅钢片叠起来，叠的时候得小心，别让它们互相摩擦，因为摩擦会产生热量，影响变压器的性能。

叠好了铁芯，接下来就是绕线圈了。

线圈是变压器的心脏，它决定了变压器的变压能力。

绕线圈的时候，你得先决定是绕高压线圈还是低压线圈。

高压线圈通常绕在铁芯的外面，因为高压线圈的电流小，电阻大，所以发热也大，放在外面有利于散热。

低压线圈呢，就绕在高压线圈里面，因为低压线圈的电流大，电阻小，发热小。

绕线圈的时候，你得用绝缘漆包线，这样线圈之间就不会短路。

绕的时候要均匀，不能有松有紧，否则会影响变压器的性能。

绕好之后，你得用绝缘材料把线圈固定好，防止线圈松动。

接下来，就是组装了。

你得把线圈和铁芯组装在一起，然后用绝缘材料把整个变压器包裹起来，这样就能防止漏电和短路。

最后，就是测试了。

你得检查变压器的绝缘性能，看看有没有漏电的地方。

然后，你得测试变压器的变压效果，看看电压变压是否准确。

好了，这就是一个简单的变压器制作方法。

当然，这只是个大概的流程，实际操作起来还有很多细节需要注意。

比如，你得知道怎么计算线圈的匝数，怎么选择合适的绝缘材料，怎么进行变压器的散热设计等等。

不过，咱们今天就是闲聊，不讲那些复杂的。

记得，做变压器的时候，耐心和细心是关键，就像咱们平时做手工一样，慢慢来，别急。

好了，今天的聊天就到这里，希望对你有帮助。

下次咱们再聊点别的，拜拜！。
