开关电源占空比的选择与开关变压器初次级线圈匝数比的计算

变压器初级和次级线圈匝数比的计算正激式开关电源输出电压一般是脉动直流的平均值，而脉动直流的平均值与控制开关的占空比有关，因此，在计算正激式开关电源变压器初、次级线圈的匝数比之前，首先要确定控制开关的占空比D，把占空比D确定之后，根据（1-77）式就可以计算出正激式开关电源变压器的初、次级线圈的匝数比：Uo = Ua =nUi× Ton/T = Upa×D ——整个周期（1-77）由（1-77）可以求得：n=Uo/Ui*T ——变压器匝数比（1-97）上式中，n为正激式开关电源变压器次级线圈与初级线圈的匝数比，即：n = N2/N1 ；Uo为输出直流电压，Ui为变压器初级输入电压，D为控制开关的占空比。

在正常输出负载的情况下，正激式开关电源控制开关的占空比D较好取值为0.5左右。

这样，当负载比较轻的时候，占空比D会小于0.5，虽然储能滤波电感会出现断流，储能滤波电容充电时间缩短，放电时间增加，但由于输出电流比较小，储能滤波电容充、放电的电流也很小，所以在电容两端产生的电压纹波不会增大，反而减小；当输出负载比较重的时候，控制开关的占空比D会大于0.5，此时流过储能滤波电感的电流为连续电流，输出电流增大，储能滤波电容充电的时间增加，放电的时间缩短，因此，电容两端产生的电压纹波也不会增大很多。

因此，如果正激式开关电源电路中的储能滤波电感和储能滤波电容充电以及控制开关占空比，三者取得合适，输出电压纹波会很小。

正激式开关电源变压器次级反电动势能量吸收反馈线圈N3绕组与初线圈N1绕组的匝数比n一般为1 ：1 ，即：N3/N1 = 1。

如果n大于1，反馈线圈N3绕组与整流二极管D3的限幅保护作用就会增强，但流过反馈线圈N3绕组和整流二极管D3的电流也会增大，从而会增加损耗；如果n小于1，反馈线圈N3绕组与整流二极管D3的限幅保护作用就会减弱，尖峰脉冲很容易把电源开关管击穿。

正激式开关电源变压器次级反电动势能量吸收反馈线圈N3绕组匝数的计算与限幅稳压二极管的计算方法是很相似的，不过线圈匝数与稳压二极管的击穿电压正好相反，击穿电压取得越高限幅保护的作用反而越弱。

变压器初、次级线圈匝数比的计算
解析大功率LED透镜LED透光板用PMMA工程师必备LED照明设计的架构选择手册专题详解LED用透镜相关知识点痛并快乐着的中国中国LED产业市场2011年度IC产业十大最新预测你问我答之PCB设计技巧疑难解析变压器初、次级线圈匝数比的计算我国彩电业“缺芯少屏”的时代即将结束
 1-6-3-2-2．变压器初、次级线圈匝数比的计算
 正激式开关电源输出电压一般是脉动直流的平均值，而脉动直流的平均值与控制开关的占空比有关，因此，在计算正激式开关电源变压器初、次级线圈的匝数比之前，首先要确定控制开关的占空比D，把占空比D确定之后，根据（1-77）式就可以计算出正激式开关电源变压器的初、次级线圈的匝数比：
 Uo = Ua =nUi× Ton/T = Upa×D —— 整个周期（1-77）
 由（1-77）可以求得：
 n=Uo/Ui*T —— 变压器匝数比（1-97）
 上式中，n为正激式开关电源变压器次级线圈与初级线圈的匝数比，即：n = N2/N1 ；Uo为输出直流电压，Ui为变压器初级输入电压，D为控制开关的占空比。

 在正常输出负载的情况下，正激式开关电源控制开关的占空比D最好取值为0.5左右。

这样，当负载比较轻的时候，占空比D会小于0.5，虽然储能滤波电感会出现断流，储能滤波电容充电时间缩短，放电时间增加，但由于输出电流比较小，储能滤波电容充、放电的电流也很小，所以在电容两端产生的电压纹波不会增大，反而减小；当输出负载比较重的时候，控制开关的占。

0.4．推挽式开关电源变压器参数的计算推挽式开关电源使用的开关变压器有两个初级线圈，它们都属于励磁线圈，但流过两个线圈的电流所产生的磁力线方向正好相反，因此，推挽式开关电源变压器属于双激式开关电源变压器；另外，推挽式开关电源变压器的次级线圈会同时被两个初级线圈所产生的磁场感应，因此，变压器的次级线圈同时存在正、反激电压输出；推挽式开关电源有多种工作模式，如：交流输出、整流输出、直流稳压输出，等工作模式，各种工作模式对变压器的参数要求会有不同的要求。

1-8-1-4-1．推挽式开关电源变压器初级线圈匝数的计算由于推挽式变压器的铁心分别被流过变压器初级线圈N1绕组和N2两个绕组的电流轮流进行交替励磁，变压器铁心的磁感应强度B，可从负的最大值-Bm，变化到正的最大值+Bm，因此，推挽式变压器铁心磁感应强度的变化范围比单激式变压器铁心磁感应强度的变化范围大好几倍，并且不容易出现磁通饱和现象。

推挽式变压器的铁心一般都可以不用留气隙，因此，变压器铁心的导磁率比单激式变压器铁心的导磁率高出很多，这样，推挽式变压器各线圈绕组的匝数就可以大大的减少，使变压器的铁心体积以及变压器的总体积都可以相对减小。

推挽式开关电源变压器的计算方法与前面正激式或反激式开关电源变压器的计算方法大体相同，只是对变压器铁心磁感应强度的变化范围选择有区别。

对于具有双向磁极化的变压器铁心，其磁感应强度B的取值范围，可从负的最大值-Bm变化到正的最大值+Bm。

关于开关电源变压器的计算方法，请参考前面“1-6-3．正激式变压器开关电源电路参数计算”中的“2.1 变压器初级线圈匝数的计算”章节中的内容。

根据（1-95）式：（1-150）式和（1-151）式就是计算双激式开关电源变压器初级线圈N1绕组匝数的公式。

式中，N1为变压器初级线圈N1或N2绕组的最少匝数，S为变压器铁心的导磁面积（单位：平方厘米），Bm为变压器铁心的最大磁感应强度（单位：高斯）；Ui为加到变压器初级线圈N1绕组两端的电压，单位为伏；τ = T on，为控制开关的接通时间，简称脉冲宽度，或电源开关管导通时间的宽度（单位：秒）；F为工作频率，单位为赫芝，一般双激式开关电源变压器工作于正、反激输出的情况下，其伏秒容量必须相等，因此，可以直接用工作频率来计算变压器初级线圈N1绕组的匝数；F 和τ取值要预留20%左右的余量。

变压器初、次级线圈匝数比的计算
变压器初、次级线圈匝数比的计算
正激式开关电源输出电压一般是脉动直流的平均值，而脉动直流的平均值与控制开关的占空比有关，因此，在计算正激式开关电源变压器初、次级线圈的匝数比之前，首先要确定控制开关的占空比D，把占空比D 确定之后，根据（1-77）式就可以计算出正激式开关电源变压器的初、次级线圈的匝数比：
Uo = Ua =nUi 乘以Ton/T = Upa 乘以D 整个周期（1-77）
由（1-77）可以求得：
n=Uo/Ui*T 变压器匝数比（1-97）
上式中，n 为正激式开关电源变压器次级线圈与初级线圈的匝数比，即：n = N2/N1 ；Uo 为输出直流电压，Ui 为变压器初级输入电压，D 为控制开关的占空比。

在正常输出负载的情况下，正激式开关电源控制开关的占空比D 最好取值为0.5 左右。

这样，当负载比较轻的时候，占空比D 会小于0.5，虽然储能滤波电感会出现断流，储能滤波电容充电时间缩短，放电时间增加，但由于输出电流比较小，储能滤波电容充、放电的电流也很小，所以在电容两端产生的电压纹波不会增大，反而减小；当输出负载比较重的时候，控制开关的占空比D 会大于0.5，此时流过储能滤波电感的电流为连续电流，输出电流增大，储能滤波
电容充电的时间增加，放电的时间缩短，因此，电容两端产生的电压纹波也不会增大很多。

因此，如果正激式开关电源电路中的储能滤波电感和储能滤波电容充电以及控制开关占空比，三者取得合适，输出电压纹波会很小。

正激式开关电源变压器次级反电动势能量吸收反馈线圈N3 绕组与初线圈N1 绕组的匝数比n 一般。

开关电源反激式变压器计算公式与方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]原边电感量：Lp =(Dmax * Vindcmin)/ (fs * ΔIp)开关管耐压：Vmos =Vindcmax+开关管耐压裕量(一般用150V)+Vf*反激电压(Vf)的计算: Vindcmin * Dmax = Vf *（1- Dmax）原边与副边的匝比：Np / Ns = Vf / Vout原边与副边的匝比：Np / Ns = (Vdcmin * Dmax)/ [Vout * (1-Dmax)]原边电流：[1/2 * （Ip1 + Ip2）] * Dmax * Vindcmin = Pout / η磁芯：AwAe = (Lp * Ip2^2 * 10^4 / Bw * Ko * Kj) *原边匝数：Np = (Lp * Ip^2 * 10^4 )/ (Bw * Ae)气隙：lg = π * Np^2 * Ae * 10^-8 / LpLp:原边电感量, 单位：HVindcmin:输入直流最小电压,单位：VDmax:最大占空比: 取值~Fs:开关频率 (或周期T),单位：HzΔIp:原边电流变化量,单位：AVmos:开关管耐压，单位：VVf:反激电压：即副边反射电压，单位：VNp:原边匝数,单位：T)Ns:副边匝数,单位：T)Vout:副边输出电压,单位：Vη:变压器的工作效率Ae:磁芯截面积,单位：cm2Ip2:原边峰值电流，单位：ABw:磁芯工作磁感应强度，单位：T 取值~Ko:窗口有效用系数，根据安规的要求和输出路数决定，一般为～Kj:电流密度系数，一般取395A/ cm2(或取500A/cm2)Lg:气隙长度，单位：cm变压器的亿裕量一般取150V什么是反激电压假定原副边的匝比为n，在原边开关管截止时，开关管的高压端电压为Vin(dc)+nVo, nVo即为反激到原边的电压。

变压器匝数计算怎么算为了方便计算，下面将以简单的理想变压器为例，介绍如何计算匝数。

简单的理想变压器具有两个线圈：一个主线圈称为"一次线圈"，另一个次级线圈称为"二次线圈"。

一次线圈连接到主电源，二次线圈连接到负载。

这两个线圈通过铁芯相互连接。

以下是匝数计算的步骤：第一步：确定变压器的额定输入电压和额定输出电压。

变压器的额定输入电压通常表示为Vin，额定输出电压表示为Vout。

第二步：确定变压器的额定电流比。

额定电流比（k）是输入电流与输出电流之比，一般表示为k =Vin/Vout。

电流比决定了输入和输出线圈的匝数比。

第三步：确定变压器的变压比。

变压比（a）是输入电压与输出电压之比，一般表示为 a = Vin/Vout。

变压比决定了输入和输出线圈的匝数比。

变压比等于电流比的倒数，即 a = 1/k。

第四步：计算输入线圈的匝数。

输入线圈的匝数（Nin）决定了输入电流和输入电压之间的关系。

假设输入线圈的匝数为Nin，那么输入电压Vin与输入线圈中的电动势之间的关系为Vin = NindΦ/dt，其中Φ表示磁通，dt表示时间的微小变化量。

第五步：计算输出线圈的匝数。

根据匝数比例，可以计算输出线圈的匝数（Nout）。

输出电压与输出线圈中的电动势之间的关系为Vout = NoutdΦ/dt。

第六步：计算变压器的功率。

变压器的功率（P）可以通过输入和输出电流以及变压器的效率来计算。

效率通常表示为η，P = Pin * η = Pout。

通过以上步骤，可以计算出变压器的匝数。

需要注意的是，以上的计算是基于理想变压器的情况。

在实际的变压器中，还会存在一些损耗和测量误差，因此实际的变压器匝数计算可能需要考虑更多的因素。

总结起来，匝数计算是通过确定变压器的额定电压、电流比和变压比，以及计算输入和输出线圈的匝数来完成的。

这些计算可以用来设计和选择合适的变压器应用于不同的电力需求。

全桥式开关电源变压器参数计算办法全桥式开关电源变压器参数计算办法全桥式变压器开关电源的作业原理与推挽式变压器开关电源的作业原理对错常挨近的，仅仅变压器的鼓动办法与作业电源的接入办法有点纷歧样;因而，用于计算推挽式变压器开关电源变压器初级线圈N1绕组匝数的数学表达式，相同能够用于全桥式变压器开关电源变压器初级线圈N1绕组匝数的计算。

1全式开关电源变压器初级线圈匝数的计算全桥式变压器开关电源与推挽式开关电源相同，也归于双激式开关电源，因而用于全桥式开关电源的变压器铁心的磁感应强度B,可从负的最大值-Bm,改动到正的最大值+Bm,而且变压器铁心能够不必留气隙。

全桥式开关电源变压器的计算办法与前面推挽式开关电源变压器的计算办法底子相同，根据推挽式开关电源变压器初级线圈匝数计算公式：由上面的公式看出，尽管是用来计算推挽式变压器开关电源变压器初级线圈N1绕组匝数的公式，但关于全桥式变压器开关电源变压器初级线圈匝数的计算相同有用。

式中，N1为变压器初级线圈N1绕组的起码匝数，S为变压器铁心的导磁面积(单位：平方公分)，Bm为变压器铁心的最大磁感应强度(单位：高斯);Ui为开关电源的作业电压，即加到变压器初级线圈N1绕组两头的电压，单位为伏;tau;=Ton,为操控开关的接通时刻，简称脉冲宽度，或电源开关管导通时刻的宽度(单位：秒);F为作业频率，单位为赫芝，通常双激式开关电源变压器作业于正、反激输出的状况下，其伏秒容量有必要持平，因而，能够直接用作业频率来计算变压器初级线圈N1绕组的匝数;F和tau;取值要预留20%分配的余量。

式中的指数是一同单位用的，选用纷歧样单位，指数的值也纷歧样，这儿选用CGS单位制，即：长度为公分(cm)，磁感应强度为高斯(Gs)，磁通单位为麦克斯韦(Mx)。

2沟通输出全桥式开关电源变压器初、次级线圈匝数比的计算全桥式变压器开关电源假定用于DC/AC或AC/AC逆变电源，即把直流逆成为沟通，或把沟通整流成直流后再逆成为沟通，这种逆变电源通常输出电压都不需求调整，作业功率很高。

电源设计中变压器的初、次级线圈匝数比算法
正激式开关电源输出电压一般是脉动直流的平均值，而脉动直流的平均值与控制开关的占空比有关，因此，在计算正激式开关电源变压器初、次级线圈的匝数比之前，首先要确定控制开关的占空比D，把占空比D确定之后，根据(1-77)式就可以计算出正激式开关电源变压器的初、次级线圈的匝数比：
 Uo = Ua =nUi× Ton/T = Upa×D —— 整个周期(1-77)
 由(1-77)可以求得：
 n=Uo/Ui*T —— 变压器匝数比(1-97)
 上式中，n为正激式开关电源变压器次级线圈与初级线圈的匝数比，即：n = N2/N1 ；Uo为输出直流电压，Ui为变压器初级输入电压，D为控制开关的占空比。

 在正常输出负载的情况下，正激式开关电源控制开关的占空比D最好取值为0.5左右。

这样，当负载比较轻的时候，占空比D会小于0.5，虽然储能滤波电感会出现断流，储能滤波电容充电时间缩短，放电时间增加，但由于输出电流比较小，储能滤波电容充、放电的电流也很小，所以在电容两端产生的电压纹波不会增大，反而减小；当输出负载比较重的时候，控制开关的占空比D会大于0.5，此时流过储能滤波电感的电流为连续电流，输出电流增大，储能滤波电容充电的时间增加，放电的时间缩短，因此，电容两端产生的电压纹波也不会增大很多。

 因此，如果正激式开关电源电路中的储能滤波电感和储能滤波电容充电以及控制开关占空比，三者取得合适，输出电压纹波会很小。

正激式开关电源变压器次级反电动势能量吸收反馈线圈N3绕组与初线圈N1绕组的匝数比n。

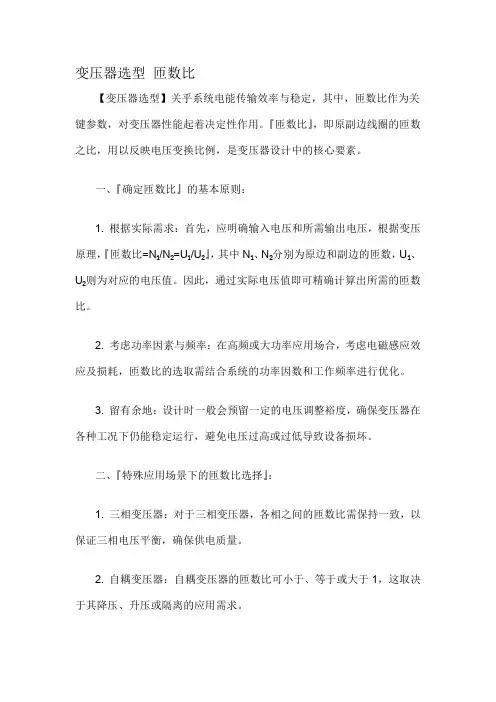

变压器选型匝数比
【变压器选型】关乎系统电能传输效率与稳定，其中，匝数比作为关键参数，对变压器性能起着决定性作用。

『匝数比』，即原副边线圈的匝数之比，用以反映电压变换比例，是变压器设计中的核心要素。

一、『确定匝数比』的基本原则：
1. 根据实际需求：首先，应明确输入电压和所需输出电压，根据变压原理，『匝数比=N₁/N₂=U₁/U₂』，其中N₁、N₂分别为原边和副边的匝数，U₁、U₂则为对应的电压值。

因此，通过实际电压值即可精确计算出所需的匝数比。

2. 考虑功率因素与频率：在高频或大功率应用场合，考虑电磁感应效应及损耗，匝数比的选取需结合系统的功率因数和工作频率进行优化。

3. 留有余地：设计时一般会预留一定的电压调整裕度，确保变压器在各种工况下仍能稳定运行，避免电压过高或过低导致设备损坏。

二、『特殊应用场景下的匝数比选择』：
1. 三相变压器：对于三相变压器，各相之间的匝数比需保持一致，以保证三相电压平衡，确保供电质量。

2. 自耦变压器：自耦变压器的匝数比可小于、等于或大于1，这取决于其降压、升压或隔离的应用需求。

3. 特殊用途变压器：如音频变压器、脉冲变压器等，其匝数比的选择还需充分考虑信号传输特性、阻抗匹配等因素。

4. 防护与隔离变压器：用于安全防护和电气隔离时，匝数比的设计不仅要满足电压变换要求，还要符合相关电气安全标准。

总结来说，变压器选型过程中，合理选择匝数比至关重要，它直接影响到变压器能否高效、稳定、安全地完成电能转换任务。

每一款变压器在设计之初，都应紧密结合实际应用条件，科学严谨地计算并确定其最优匝数比，以实现最佳的使用效果。

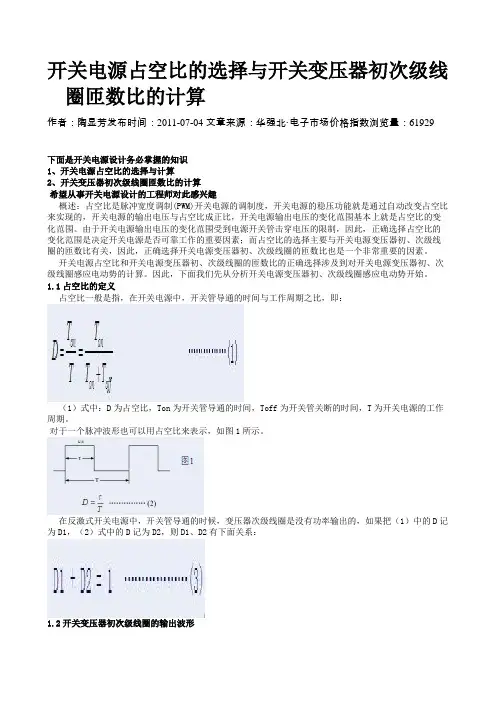

开关电源占空比的选择与开关变压器初次级线圈匝数比的计算作者：陶显芳发布时间：2011-07-04文章来源：华强北·电子市场价格指数浏览量：61929下面是开关电源设计务必掌握的知识1、开关电源占空比的选择与计算2、开关变压器初次级线圈匝数比的计算希望从事开关电源设计的工程师对此感兴趣概述：占空比是脉冲宽度调制(PWM)开关电源的调制度，开关电源的稳压功能就是通过自动改变占空比来实现的，开关电源的输出电压与占空比成正比，开关电源输出电压的变化范围基本上就是占空比的变化范围。

由于开关电源输出电压的变化范围受到电源开关管击穿电压的限制，因此，正确选择占空比的变化范围是决定开关电源是否可靠工作的重要因素；而占空比的选择主要与开关电源变压器初、次级线圈的匝数比有关，因此，正确选择开关电源变压器初、次级线圈的匝数比也是一个非常重要的因素。

开关电源占空比和开关电源变压器初、次级线圈的匝数比的正确选择涉及到对开关电源变压器初、次级线圈感应电动势的计算。

因此，下面我们先从分析开关电源变压器初、次级线圈感应电动势开始。

1.1占空比的定义占空比一般是指，在开关电源中，开关管导通的时间与工作周期之比，即：（1）式中：D为占空比，Ton为开关管导通的时间，Toff为开关管关断的时间，T为开关电源的工作周期。

对于一个脉冲波形也可以用占空比来表示，如图1所示。

在反激式开关电源中，开关管导通的时候，变压器次级线圈是没有功率输出的，如果把（1）中的D记为D1，（2）式中的D记为D2，则D1、D2有下面关系：1.2开关变压器初次级线圈的输出波形图2a是输出电压为交流的开关电源工作原理图。

为了便于分析，我们假说变压器初次级线圈的变压比为1:1（即N1=N2，L1=L2），当开关K又导通转断开时，变压器初级、次级线圈产生感应电动势为：（6）式中：为变压器初级线圈的励磁电流，由此可知，变压器初、次级线圈产生的反电动势主要是由励磁电流产生的。

开关电源占空比的选择与开关变压器初次级线圈匝数比的计算作者：陶显芳发布时间：2011-07-04文章来源：华强北·电子市场价格指数浏览量：61929下面是开关电源设计务必掌握的知识1、开关电源占空比的选择与计算2、开关变压器初次级线圈匝数比的计算希望从事开关电源设计的工程师对此感兴趣概述：占空比是脉冲宽度调制(PWM)开关电源的调制度，开关电源的稳压功能就是通过自动改变占空比来实现的，开关电源的输出电压与占空比成正比，开关电源输出电压的变化范围基本上就是占空比的变化范围。

由于开关电源输出电压的变化范围受到电源开关管击穿电压的限制，因此，正确选择占空比的变化范围是决定开关电源是否可靠工作的重要因素；而占空比的选择主要与开关电源变压器初、次级线圈的匝数比有关，因此，正确选择开关电源变压器初、次级线圈的匝数比也是一个非常重要的因素。

开关电源占空比和开关电源变压器初、次级线圈的匝数比的正确选择涉及到对开关电源变压器初、次级线圈感应电动势的计算。

因此，下面我们先从分析开关电源变压器初、次级线圈感应电动势开始。

占空比的定义占空比一般是指，在开关电源中，开关管导通的时间与工作周期之比，即：（1）式中：D为占空比，Ton为开关管导通的时间，Toff为开关管关断的时间，T为开关电源的工作周期。

对于一个脉冲波形也可以用占空比来表示，如图1所示。

在反激式开关电源中，开关管导通的时候，变压器次级线圈是没有功率输出的，如果把（1）中的D记为D1，（2）式中的D记为D2，则D1、D2有下面关系：开关变压器初次级线圈的输出波形图2a是输出电压为交流的开关电源工作原理图。

为了便于分析，我们假说变压器初次级线圈的变压比为1:1（即N1=N2，L1=L2），当开关K又导通转断开时，变压器初级、次级线圈产生感应电动势为：（6）式中：为变压器初级线圈的励磁电流，由此可知，变压器初、次级线圈产生的反电动势主要是由励磁电流产生的。

半桥式开关电源变压器参数计算方法半桥式开关电源变压器参数的计算半桥式变压器开关电源的工作原理与推挽式变压器开关电源的工作原理是非常接近的，只是变压器的激励方式与工作电源的接入方式有点不同;因此，用于计算推挽式变压器开关电源变压器初级线圈N1绕组匝数的数学表达式，只需稍微修改就可以用于半桥式变压器开关电源变压器初级线圈N1绕组匝数的计算。

A)半桥式开关电源变压器初级线圈匝数的计算半桥式变压器开关电源与推挽式开关电源一样，也属于双激式开关电源，因此用于半桥式开关电源的变压器铁心的磁感应强度B，可从负的最大值-Bm，变化到正的最大值+Bm，并且变压器铁心可以不用留气隙。

半桥式开关电源变压器的计算方法与前面推挽式开关电源变压器的计算方法基本相同，只是直接加到变压器初级线圈两端的电压仅等于输入电压Ui 的二分之一。

根据推挽式开关电源变压器初级线圈匝数计算公式(1-150)和(1-151)式：设直接加到半桥式开关电源变压器初级线圈两端的电压为Uab，且Uab =Ui/2 ，则上面(1-150)和(1-151)式可以改写为：上面(1-174)和(1-175)式就是计算半桥式开关电源变压器初级线圈N1绕组匝数的公式。

式中，N1为变压器初级线圈N1绕组的最少匝数，S为变压器铁心的导磁面积(单位：平方厘米)，Bm为变压器铁心的最大磁感应强度(单位：高斯);Uab为加到变压器初级线圈N1绕组两端的电压，Uab =Ui/2 ，Ui为开关电源的工作电压，单位为伏;τ = Ton，为控制开关的接通时间，简称脉冲宽度，或电源开关管导通时间的宽度(单位：秒);F为工作频率，单位为赫芝，一般双激式开关电源变压器工作于正、反激输出的情况下，其伏秒容量必须相等，因此，可以直接用工作频率来计算变压器初级线圈N1绕组的匝数;F和τ取值要预留20%左右的余量。

式中的指数是统一单位用的，选用不同单位，指数的值也不一样，这里选用CGS单位制，即：长度为厘米(cm)，磁感应强度为高斯(Gs)，磁通单位为麦克斯韦(Mx)。

变压器匝数计算公式变压器的匝数计算是基于电压变换关系的理论。

变压器是由两个或多个线圈（分别称为初级线圈和次级线圈）构成的电磁装置，通过电磁感应原理，将输入电压转换为所需的输出电压。

变压器的输入电压和输出电压之间的关系可以通过下列公式表示：Vp/Np=Vs/Ns其中，Vp表示初级线圈的输入电压，Np表示初级线圈的匝数；Vs表示次级线圈的输出电压，Ns表示次级线圈的匝数。

根据公式可以看出，初级线圈的匝数和次级线圈的匝数以及输入电压和输出电压之间存在着直接的关系。

因此，如果我们已知了一个参数，就可以通过上述公式计算出其他参数。

在实际应用中，匝数计算通常基于变压器的额定功率、额定电压以及变压器的设计要求来确定。

以下是变压器匝数计算的一般步骤：1.确定变压器的额定功率：变压器的额定功率是指变压器可以正常工作的最大功率。

通常情况下，变压器的额定功率会在产品的规格书中给出。

2.确定变压器的额定电压：变压器的额定电压是变压器能够承受的最大电压。

额定电压也会在产品的规格书中给出。

3.确定变压器的设计要求：根据实际需求，确定变压器的输入和输出电压。

这些参数可以根据设备的需要（例如电机的额定电压）或者电网的要求来确定。

4.根据设计要求计算变压器的匝数：在确定了输入和输出电压之后，可以使用变压器的输入和输出电压之间的关系公式进行匝数计算。

假设我们已经知道了输入电压和输出电压，可以通过以下公式计算出变压器的匝数：Np=Ns*(Vp/Vs)其中，Np为初级线圈的匝数，Ns为次级线圈的匝数，Vp为输入电压，Vs为输出电压。

5.检查计算结果：通过计算出的匝数，可以验证变压器的设计是否符合要求。

同时，还应该考虑变压器的制造工艺和设计方案是否能够满足要求。

需要注意的是，以上计算公式是针对理想变压器的情况，考虑了变压器的变比关系。

在实际应用中，还需要考虑诸如励磁电流、铜损耗、磁心损耗等因素对变压器的影响。

因此，在具体设计过程中，还需要参考变压器的制造标准和设计手册进行综合计算和评估。

推挽式开关电源变压器参数的计算推挽式开关电源使用的开关变压器有两个初级线圈，它们都属于励磁线圈，但流过两个线圈的电流所产生的磁力线方向正好相反，因此，推挽式开关电源变压器属于双激式开关电源变压器;另外，推挽式开关电源变压器的次级线圈会同时被两个初级线圈所产生的磁场感应，因此，变压器的次级线圈同时存在正、反激电压输出;推挽式开关电源有多种工作模式，如:交流输出、整流输出、直流稳压输出，等工作模式，各种工作模式对变压器的参数要求会有不同的要求。

1-8-1-4-1.推挽式开关电源变压器初级线圈匝数的计算由于推挽式变压器的铁心分别被流过变压器初级线圈N1绕组和N2两个绕组的电流轮流进行交替励磁，变压器铁心的磁感应强度B，可从负的最大值-Bm，变化到正的最大值+Bm，因此，推挽式变压器铁心磁感应强度的变化范围比单激式变压器铁心磁感应强度的变化范围大好几倍，并且不容易出现磁通饱和现象。

推挽式变压器的铁心一般都可以不用留气隙，因此，变压器铁心的导磁率比单激式变压器铁心的导磁率高出很多，这样，推挽式变压器各线圈绕组的匝数就可以大大的减少，使变压器的铁心体积以及变压器的总体积都可以相对减小。

推挽式开关电源变压器的计算方法与前面正激式或反激式开关电源变压器的计算方法大体相同，只是对变压器铁心磁感应强度的变化范围选择有区别。

对于具有双向磁极化的变压器铁心，其磁感应强度B的取值范围，可从负的最大值-Bm 变化到正的最大值+Bm。

关于开关电源变压器的计算方法，请参考前面“1-6-3.正激式变压器开关电源电路参数计算”中的“2.1 变压器初级线圈匝数的计算”章节中的内容。

根据(1-95)式:(1-150)式和(1-151)式就是计算双激式开关电源变压器初级线圈N1绕组匝数的公式。

式中，N1为变压器初级线圈N1或N2绕组的最少匝数，S为变压器铁心的导磁面积(单位:平方厘米)，Bm为变压器铁心的最大磁感应强度(单位:高斯);Ui 为加到变压器初级线圈N1绕组两端的电压，单位为伏;τ= Ton，为控制开关的接通时间，简称脉冲宽度，或电源开关管导通时间的宽度(单位:秒);F为工作频率，单位为赫芝，一般双激式开关电源变压器工作于正、反激输出的情况下，其伏秒容量必须相等，因此，可以直接用工作频率来计算变压器初级线圈N1绕组的匝数;F和τ取值要预留20%左右的余量。
