Revit机电应用基础培训PPT

Revit机电应用基础培训PPT
同设计的有效性。
数据版本控制
为避免数据冲突，需对不同阶段 的数据进行版本控制，确保各专 业设计师使用正确版本的数据进
行协同工作。
协同设计中的冲突检测与解决
冲突检测
利用Revit的冲突检测功能， 自动检测不同专业间的冲 突，如管道与梁、墙的碰 撞等。
冲突报告
根据冲突检测结果，生成 详细的冲突报告，列出冲 突的位置、类型及涉及的 专业。
Revit软件提供了机电专业 设计工具，能够快速创建 和修改机电系统模型，提 高设计效率。
协同设计与施工
Revit支持多专业协同设计 和施工，能够实现机电与 建筑、结构等专业的有效 配合，减少错漏碰缺。
提升工程质量
通过精确的模型和参数化 设计，可以减少施工过程 中的错误，提高工程质量。
Revit机电应用的基本概念
02
03
04
选择合适的设备型号， 降低能耗，节约能源。
遵循相关规范进行设计， 确保系统的安全性和可 靠性。
对排水系统进行优化设 计，提高排水安全性， 减少渗漏现象的发生。
THANKS FOR WATCHING
感谢您的观看

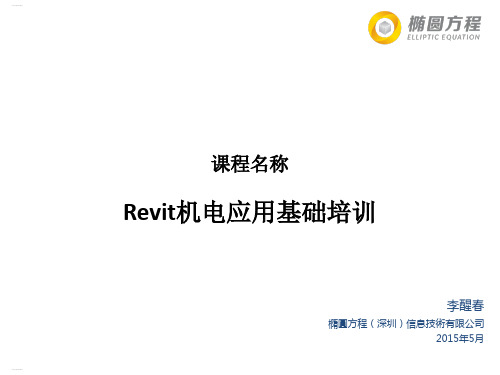

Revit机电应用基础培训
目 录
• Revit机电应用概述 • Revit机电建模基础 • Revit机电协同设计 • Revit机电出图与渲染 • Revit机电工程量统计与材料明细表 • Revit机电应用实例解析
01 Revit机电应用概述
机电工程在Revit中的重要性
01
02
03
提高设计效率
机电图纸的标注与注释
标注机电元素
在机电图纸中，需要对各种管道、阀门 、设备等进行标注，以便于识别和施工 。
VS
添加注释和说明

Revit快速入门教程PPT课件

Revit快速入门教程PPT课件
样板文件设置：选择符合自己需求的图纸空间，同时包含常用构件 文件格式：rvt 、rfa、rte
8
第二讲 标高/轴网的绘制 标高的编辑及绘制
1、编辑标高值 2、绘制标高：标高 命令、自动捕捉端点位置、标高间距尺寸 3、复制标高：复制已有标高 4、创建楼层平面：由标高创建楼层平面视图 5、调整各视图标高
提示：内外墙、不同层、不同材 质的墙体建议复制新的墙体类型， 便于后期的整体编辑和管理。
15
第三讲 常用建筑构件/墙体
尺寸驱动
反转内外墙面方向控制
鼠标拖拽端点
墙体
绘制墙体
尺寸驱动
所有常规的编辑命令同样适用于墙体的编辑。选择墙体， 点 击工具栏的编辑命令：
16
第三讲 常用建筑构件/墙体 编辑墙体：
3
第一讲 Revit简介/界面介绍 2、自动统计：门窗表、建筑面积、容积率等经济指标； 3、自动生成各立面、各角度剖面视图，精确迅速； 4、异型墙体、幕墙轻松创建； 5、与AutoCAD无缝链接，二维三维完美过度。
4
第一讲 Revit简介/界面介绍 6、轻松布图，随意修改； 7、设计变更，一步到位，无需校对；
14
第三讲 常用建筑构件/墙体 绘制墙体：
墙属性
绘制墙
高度设置
直线墙
弧墙
墙偏移墙类型Fra bibliotek拾取边线
定位线设置
连续绘制
矩形墙
1. 新建墙类型：编辑构造层厚度、材质，设置表面和截面填充图案
弧墙半径
2. 绘制墙体：高度、定位线设置；交点、垂直点等捕捉；捕捉方向角输 入长度尺寸绘制墙体
3. 对齐墙面：对齐 命令的使用技巧
门窗材质 图元属性>编辑新建
22

revit课件ppt样板

revit课件ppt样板

楼梯与结构洞口
总结词
Revit中楼梯和结构洞口的创建方法
VS
详细描述
在Revit中创建楼梯和结构洞口，需要先 选择适当的族模板，然后进行参数设置和 绘制。楼梯的参数设置包括踏步宽度、高 度、材质等，结构洞口的参数设置包括尺 寸、位置等。绘制时需注意楼梯的支撑条 件和洞口的位置，以及与主体结构的连接 方式。
Revit的发展历程
早期版本
Revit的早期版本主要面向 建筑专业，功能相对简单
。
中期版本
随着技术的发展，Revit逐 渐增加了结构、机电等专 业模块，功能也更加完善
。
当前版本
目前，Revit已经发展成为 一款成熟的BIM软件，广
泛应用于建筑行业。
02
Revit基础知识
界面介绍
标题栏
显示当前文件名和软件版本信息 。
Revit课件PPT样板
CONTENTS
• Revit概述 • Revit基础知识 • 建筑模型创建流程 • 结构模型创建流程 • 机电模型创建流程 • 协同设计与共享 • 案例分析与实践操作
01
Revit概述
Revit的定义与特点
定义
Revit是一种建筑信息模型（BIM ）软件，用于建筑、结构和机电 专业的设计和施工管理。
结构柱与梁
总结词
Revit中结构柱和梁的创建方法
详细描述
在Revit中创建结构柱和梁，需要先选择适当的族模板，然后进行参数设置和绘制。结构柱和梁的参数设置包括 尺寸、材质、位置等，绘制时需要按照建筑图纸的要求进行定位和放置。
板与基础
总结词
Revit中板和基础的创建方法
详细描述
在Revit中创建板和基础，需要先选择适当的族模板，然后进行参数设置和绘制。板的参数设置包括厚 度、材质等，基础则需根据地质勘察报告进行设计。绘制时需注意板的跨度和支撑条件，以及基础的 埋深和尺寸。

Revit-基础教程ppt课件

Revit-基础教程ppt课件
添加弯头：点击该符 号可为相邻近的两根 标高添加弯头，弯头 方向可拖动控制。
控制楼层标 高符号的显 示，取消勾 选则不显示。
☆端点 可拖动
单击解锁则取 消与其他标高 的端头锁定， 可自由拖动该 标高。
视图关联设置。 切换成2D模式 后拖动标高则只 在当前立面视图 中更改。
26
标高的属性对话框里包含了标高的样式参数。 选中一根标高，显示其属性对话框。
问工具栏上的小房子图标，可打开该项目的默认三维视图。
访问默认三 维视图的按 钮
7
பைடு நூலகம்
进入三维视图后，滚动鼠标中键可缩放图形；按住鼠标中 键可拖动图形；Shift+按住鼠标中键可各方向旋转图形；Ctrl+ 按住鼠标中键可缩放图形。
ViewCube：按住鼠标左键转动方块可旋转浏览三维模型。方块 含有多个默认方向的按钮，可快速切换到各个角度查看三维模 型。
4
新建项目
(1)选择应用程序菜单里的 “新建” →“项目”。
(2)样板文件的选择： 样板文件包含着项目文件
的初始数据设定、单位设定、 以及一些基本视图、符号表 达方式的设定等，是一个项目的绘制基准。文件后缀名为rte。可通 过右边的“浏览”按钮选择样板文件所在的路径。 (3)新建： “新建”一栏如选“项目”，则进入新项目的创建界面，绘制 后就可保存为后缀名rvt的项目文件；如选“项目样板”，则是在该 项目样板上进行修改编辑，改动后只能保存为后缀名rte的样板文件， 两者作用不同。如需新建项目，选择“项目”按钮后点击确定。
(2)右侧显示了最近使用的文档，可以按列表、按日期、按大 小、按类型排列，方便我们打开文件。
(3)位于菜单下部的“选项”里面包含软件的系统设置，如保 存间隔设置、界面设置、快捷键设置、文件位置设置等。

Revit机电应用基础培训教材(PPT78页)

Revit机电应用基础培训教材(PPT78页)
• 从全球的角度看，BIM已经成为多个国家推行的技术 • 从我国的角度看，清华大学《BIM标准框架研究》已发布；国家BIM标
准即将发布
完成BIM的工具
• Autodesk
– Revit
• Bentley
– Microstation
• Daussalt
– Catia+DP
• Graphisoft（已被德图Nemetschek A.G.收购）
提供项目的初始状态，文件格式：rte
族：管道
• 族：
基本的图形单元被称为图元
可载入族与系统族，文件格式：rfa
• 族样板：
定义族的初始状态，文件格式：rft
• 参数化：
• 几何关系
• 尺寸约束
3. 视图属性
1、可见性 2、基线 3、基线方向—在“隐藏线”模式中控制基线的显示
➢ 平面—如同从上方查看平面视图一样 ➢ 天花板—如同从下方查看天花板投影平面一样 4、剪裁视图 5、剪裁区域可见 6、注释剪裁 7、视图范围（见下页PPT）
Revit机电应用基础培训
模块二
在Revit MEP中的工作步骤
1.创建项目
2.模型链接
3.标高轴网
4.导入CAD
8.管路末端
7.工作平面
6.创建系统
5.明细表
1. 创建项目
• 使用项目样板创建项目
项目样板可按不同需求定制
2. 模型链接
➢ 模型链接
– 认识模型链接的作用 – 链接模型的定位方式 – 多个链接
3. 视图属性
• 视图范围
4. 标高与轴网
➢ 创建标高
– 手动绘制 – 认识族与类型的管理 – 标高与视图的关系 – 标高与轴网的先后顺序

Revit土建应用基础培训ppt30页

Revit土建应用基础培训ppt30页

张世祥( 主讲) 李晓猛
关于isBIM
• 北京互联立方技术服务有限公司
• 业务涉及：香港、日本、新加坡、台湾
香港盖德集团
东经天元
Autodesk中 国区总代
北纬华元
Autodesk中国 区最大分销商
互联立方
专业BIM培训、 咨询服务

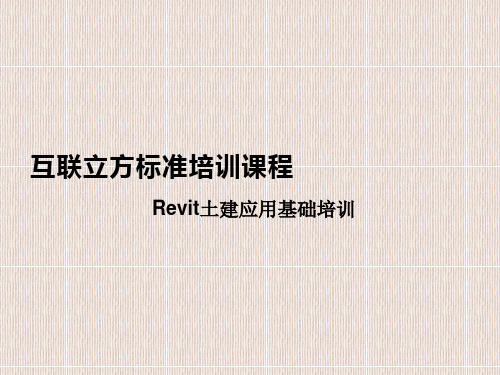

Revit土建应用基础培训
DAY 1
什么是BIM？
BIM的全拼是Building Information Modeling（Manage），即:建筑信息模型。 在建筑（或工程项目）全生命周期内生产和管理工程数据的过程。
• 创建楼梯
• 创建楼梯的两种方式 • 使用部件创建三跑楼梯
• 创建洞口
• 垂直洞口 • 使用竖井
结构构件
• 添加结构梁
– Revit在结构设计中的作用
• 添加基础
– 独立基础 – 其它基础简介
主体放样构件
• 创建室外台阶
• 室外台阶的原理 • 创建轮廓族
• 创建散水 • 其它主体放样构件
• 楼板边缘 • 墙饰条 • 墙分隔缝 • 屋顶封檐带 • 屋顶檐沟
案例应用讲解
1标高、轴网、参照平面创建；
教学楼模型创建-柱、墙、材质
张世祥
2.教学楼型创建-幕墙、墙饰条、门窗、 YY直播 主讲
楼板
间 李晓猛
实操
（现场）
分组练习科技馆项目
（土建部分）
案例应用讲解
1.教学楼模型创建-楼梯、扶手、洞口、
台阶、散水
2.教学楼模型创建-结构梁、场地构件、
建筑表现
现场
实操训练 分组练习科技馆项目 （土建部分）
• 3ds max design

Revit建模基础教程PPT第1章Revit概述


碰撞检查
可视化展 示
1.2
内容提要
Revit常用术语
1.2.1 项目与项目样板
1.2.2 族与族样板
1.2.3 类型参数与实例参数
1.3 软件界面介绍 本节提要
应用程序菜单 选项栏与功能区 快速访问栏 项目浏览器 属性栏 视图控制栏
应用程序菜单
Revit 2018的应用程序菜单其实就 是Revit文件菜单
BIM技术应用
Revit建模基础
学习本课程您可以获得
通过本课程的学习，掌握土建BIM建模的基本流程和Revit基础操作，并掌握参数化设计 和概念体量的建模方法。
BIM基础
BIM的概念、应用点、及发展 趋势
建筑建模
标高轴网、墙体、门窗、幕墙、 楼梯等构件的创建
结构建模
结构柱、基础、梁
参数化族
族创建方法、参数的添加与应 用、族属性
第一章
本章难点
类数型的参区数别与实例参 视图控制栏的使用 常用用方修法改工具的使
技术要求
Revit各个菜单和工具的操作 视图操作
1.1
内容提要
Revit 基础
1.1.1 什么是BIM
1.1.2 Revit 常用功能
1.1.1 什么是BIM
BIM 是建筑信息模型（building information modeling）或者建筑信息管理（ building information management）的简称，是以建筑工程项目的各项相关信息数据 作为基础，建立起三维的建筑模型，通过数字信息仿真模拟建筑物所具有的真实信息。
BIM的特点
A
B
C
D
可视 化
E
协调 性
F

Revit基础知识教学课件(196页,高层住宅,图文丰富)


M1022
单元门
M0821 M0821
第2章 方案阶段的户型设计
卧室门M0921，厕所门M0821。 M0921
M0921
M0821
第2章 方案阶段的户型设计
M-门，08-门宽800mm，21-窗高2100mm。MLC-门联窗。TLM-推拉门。
MLC2123
第2章 方案阶段的户型设计
单元窗、门成果
2.1 创建标高、轴网
4.标头偏移
单击标头偏移符号 ，可实现标头位置的偏移。 两个实心圆点的位置可以任意拖拽调整。
标高属于注释图元，可以通过图元属性按钮， 定义生成不同类型的标高。在项目中，不同 类型的标高可以有多个实例。
2.1.6 创建轴网 绘制轴网 拾取创建 复制轴网 阵列轴网
吉林建大
第1章 Revit Architecture 基本知识
1.1.1 Revit 软件的5种图元要素
主体图元：包括墙、楼板、屋顶和天花板、场地、楼梯、坡道等。
主体图元的参数设置是软件系统预先设置的，用户不可自行添加参数。如楼梯参数：踏面、 踢面、休息平台、梯段宽度等。
构件图元：包括门、窗和家具、植物等。
第1章 Revit 基本知识
1.1 Revit 软件介绍 1.2 工作界面介绍与基本工具应用 1.3 三维鼠标 1.4 点云
吉林建筑工程学院 工程图学教研室 赵鸣
Revit Architecture 简介
Revit Architecture 软件介绍 Revit Architecture 软件安装及软件界面 建筑信息模型（BIM） 建筑信息模型（BIM）
第2章 方案阶段的户型设计
3.绘制隔墙“NQ_100_隔”
应用墙对齐命令，选取墙/选取移动墙

Revit培训ppt课件

Revit 培训
1、REVIT软件介绍 2、族的创建和使用
最新版整理ppt
1
第一天 上午
了解REVIT软件
界面介绍 REVIT对象的组成体系 启动项目的准备工作 环境设定 常用命令及快捷键设定 标高 轴网
最新版整理ppt
2
界面介绍
最新版整理ppt
3
REVIT对象组成体系
Revit项目
模型类
基准类
最新版整理ppt
17
第二天 下午
巩固答疑
最新版整理ppt
18
取整函数 round (X) roundup(x) rounddown (x)
说明
样例
舍入函数返回舍入到最接近整数的值。它 不考虑舍入的方向。
舍入 舍入 舍入
(3.1) = 3 (3.5) = 4 (-3.7) = -4
向上舍入函数将值返回为大于或等于 最大整数值。
x
的
向上舍入 向上舍入 向上舍入
(3) = 3 (3.1) = 4 (-3.7) = -3
最新版整理ppt
13
族创建界面介绍
最新版整理ppt
14
族创建公式应用
算术运算和三角函数的有效公式缩写为：
加 + 、减 - 、乘 * 、除 / 指数 - ^：x^y，x 的 y 次方 对数 - log 平方根 - sqrt：sqrt(16) 正弦 - sin 、余弦 - cos 、正切 - tan 、反正弦 - asin 反余弦 - acos 反正切 - atan e 的 x 方 - exp 绝对值 - abs
向下舍入函数将值返回为小于或等于 最小整数值。
x
的
向下舍入 向下舍入 向下舍入

revit结构ppt课件


02
通过对这些数据的解读，可以评估结构的性能表现和安全性，
判断是否需要进行优化或加固。
在解读结果时，需要注意数据的合理性和可靠性，结合实际情
03
况进行分析和判断。
05 实例操作与展示
ห้องสมุดไป่ตู้
某办公楼的结构建模
总结词
复杂高层建筑
详细描述
该办公楼为高层建筑，结构体系采用框架-核心筒结构，通过Revit软件进行建模 ，展示复杂高层建筑的结构设计流程和方法。
软件更新与升级
更新原因
软件更新可以修复已知问题、增加新功能和提高 稳定性。
升级路径
可以通过Autodesk官网下载最新版本的安装包， 按照指引完成升级操作。
注意事项
升级前建议备份当前版本，以防升级过程中出现 问题导致数据丢失。
学习资源推荐
01
02
03
官方文档
Autodesk官方网站提供 了详细的Revit结构使用手 册和教程，是学习Revit结 构的基础资料。
详细描述
在Revit中，可以通过多种方式创建墙体，如绘制、复制、阵列等。在创建过程中，可以选择不同的墙体类型和 材料，以满足设计需求。同时，Revit还提供了编辑墙体的工具，如修改墙体的位置、高度、厚度等参数，以及 添加门窗等构件。
楼板的创建与编辑
总结词
楼板的创建与编辑是Revit结构建模中的重要环节，通过合理地创建和编辑楼板，可以构建出符合设 计要求的建筑楼层。
然后根据实际需求，为模型添加适当 的荷载，如恒载、活载、风载、地震 作用等。
首先需要建立建筑物的几何模型，包 括墙、梁、板、柱等基本构件，并为 其赋予相应的材料属性。
最后根据分析目的，选择合适的分析 方法，如静力分析、动力分析或稳定 性分析等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

14
族创建公式应用
算术运算和三角函数的有效公式缩写为： 加 + 、减 - 、乘 * 、除 / 指数 - ^：x^y，x 的 y 次方 对数 - log 平方根 - sqrt：sqrt(16) 正弦 - sin 、余弦 - cos 、正切 - tan 、反正弦 - asin 反余弦 - acos 反正切 - atan e 的 x 方 - exp 绝对值 - abs
样例
条件语句结构： IF (<条件>, <条件为真时的结果>, <条件为假时的结果>)
15
第二天 上午 扶梯族创建
案例族创建
16
扶梯族创建
17
第二天 下午
巩固答疑
18
取整函数 round (X) roundup(x) rounddown (x) 说明
舍入 (3.1) = 3 舍入函数返回舍入到最接近整数的值。它 舍入 (3.5) = 4 不考虑舍入的方向。 舍入 (-3.7) = -4 向上舍入 (3) = 3 向上舍入函数将值返回为大于或等于 x 的 向上舍入 (3.1) = 4 最大整数值。 向上舍入 (-3.7) = -3 向下舍入 (3) = 3 向下舍入函数将值返回为小于或等于 x 的 向下舍入 (3.7) = 3 最小整数值。 向下舍入 (-3.7) = -4
轴网 标高 参照平面 参照线
文字注释 标记 符号 尺寸标注
详图线 填充区域 详图构件
4
启动项目的准备工作
• • • • • • • 保存提醒 默认视图规程 常用打开位置及备份数量设定 快捷键 临时尺寸大小 样板路径设定 捕捉设定
5
环境设定
6
常用命令及快捷键设定
• 切换三维视图(建议定制快捷键) • 构件过滤器 • 视图可见性(V V/ VG) • 隐藏/显示图元/隔离(HH/HR/HI) • 窗口平铺（WT） • 常用修改
11
族保存和应用
–族的保存 ：例如建立专门存放族的样板文件，把在各个项目中自己认为 有保存价值的系统族通过“传递项目标准”功能或直接应用Windows系 统的“复制”、“粘贴”功能复制族的实例到相应类别的样板文件里进行 积累；内建族保存方式同上；标准构件族：门、窗、栏杆、扶手等编辑后 直接另存即可。

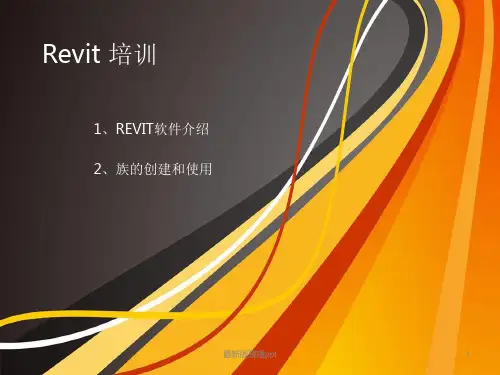

Revit 培训
1、REVIT软件介绍
2、族的创建和使用
1
第一天 上午
界面介绍 REVIT对象的组成体系
了解REVIT软件
启动项目的准备工作
环境设定 常用命令及快捷键设定
标高
轴网
2
界面介绍
3
REVIT对象组成体系
Revit项目
模型类
基准类
视图类
主体
独立
注释
详图
墙 楼板 屋顶 天花板
楼梯 家具 卫浴 照明
– 对齐、偏移、镜像、移动复制、锁定 – 旋转、延伸/修剪 、阵列、缩放、测量
7
标高
• 标高
– – 创建位置(立面) 创建方法
• • • 常规创建(绘制/复制/阵列) 工具创建（速博插件） 楼层平面的创建（绘制与复制的区别）
–
标头属性
8
轴网
轴网
– – 创建位置 创建方法
• • 常规创建 工具创建
Revit族介绍
族创建界面介绍
族创建公式应用
10
Hale Waihona Puke 族的概念Revit项目是由族组成，族是最基本的单元组成形式。
族分类： 1、系统族（墙、楼板、楼梯、天花板，只能修改属性，复制类型，不能保存成 独立族文件，也不能完全删除，但可以项目之间复制） 2、可载入族（基于族样板文件创建，可独立保存成族文件，放置时基于主体或 独立存在） 3、内建族（在位创建，不可独立保存也不能传递到其它项目）
•
–
标头属性
＊ 注意：阵列时 注意不要成组阵 列，轴网画完后 要切记锁定！ ＊ 注意：手动绘 制轴号不能智能 排序，Ｏ、Ｉ、 Z字母无法像天 正中自动滤除， 需手动去除！
关联互动，2D代表其相对位置的显示只限于当前视 图！
2D/3D：轴线的3D代表此轴线在所有视图中
插件工具创建除外
9
第一天 下午
族的概念 族保存及使用 族创建流程
–如何应用 ：运用传递项目标准，或复制、粘贴，运用到项目当中，常规 族文件可直接载入到项目中运用。
12
族创建流程
• 一个Revit构件族的基本创建步骤可以分为以下5步
1. 2. 3. 4. 5. 族创建构思 族创建初期设置 族几何形体的绘制和参数化设置 族的其他特性设置 族文件的测试
13
族创建界面介绍
