【CN209821181U】一种溶解氧传感器试验装置【专利】

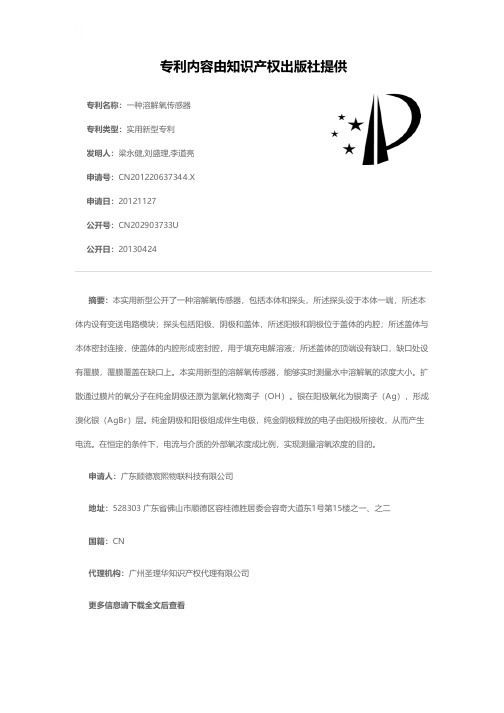

专利名称：一种溶解氧传感器专利类型：实用新型专利
发明人：梁永健,刘盛理,李道亮申请号：CN201220637344.X 申请日：20121127
公开号：CN202903733U
公开日：
20130424
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种溶解氧传感器，包括本体和探头，所述探头设于本体一端，所述本体内设有变送电路模块；探头包括阳极、阴极和盖体，所述阳极和阴极位于盖体的内腔；所述盖体与本体密封连接，使盖体的内腔形成密封腔，用于填充电解溶液；所述盖体的顶端设有缺口，缺口处设有覆膜，覆膜覆盖在缺口上。

本实用新型的溶解氧传感器，能够实时测量水中溶解氧的浓度大小。

扩散通过膜片的氧分子在纯金阴极还原为氢氧化物离子（OH）。

银在阳极氧化为银离子（Ag），形成溴化银（AgBr）层。

纯金阴极和阳极组成伴生电极，纯金阴极释放的电子由阳极所接收，从而产生电流。

在恒定的条件下，电流与介质的外部氧浓度成比例，实现测量溶氧浓度的目的。

申请人：广东顺德宸熙物联科技有限公司
地址：528303 广东省佛山市顺德区容桂德胜居委会容奇大道东1号第15楼之一、之二
国籍：CN
代理机构：广州圣理华知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：溶解氧传感器
专利类型：发明专利
发明人：钟旭东,熊艳,甘宜明申请号：CN201310155821.8申请日：20130428
公开号：CN103353474A
公开日：
20131016
专利内容由知识产权出版社提供
摘要：本发明公开一种溶解氧传感器，包括中空的壳体，此壳体上端面密封安装有一电极基座，此壳体下端面覆盖有一透氧膜，所述电极基座与透氧膜之间设置有圆柱电极体，此圆柱电极体中与透氧膜接触的工作端面中心处具有一作为阴极的金电极，所述圆柱电极体侧面依次设有环形的作为阳极的银电极和参比电极；所述壳体与圆柱电极体之间且位于电极基座与透氧膜之间的电解腔内填充有胶状电解液，所述胶状电解液包括以下比例重量份的组分：氯化钾37~37.5重量份，聚丙烯酰胺
9.6~10.4重量份，水1000重量份。

本发明溶解氧传感器中电解液长时间工作pH值保持中性，既有利于环保，也大大提高了产品的安全性，避免了对操作者的伤害；且提高了极化现象好，提高了检测精度。

申请人：苏州天和自动化系统有限公司,钟旭东
地址：215000 江苏省苏州市工业园区星湖街328号创意产业园6-403室
国籍：CN
代理机构：苏州创元专利商标事务所有限公司
代理人：马明渡
更多信息请下载全文后查看。

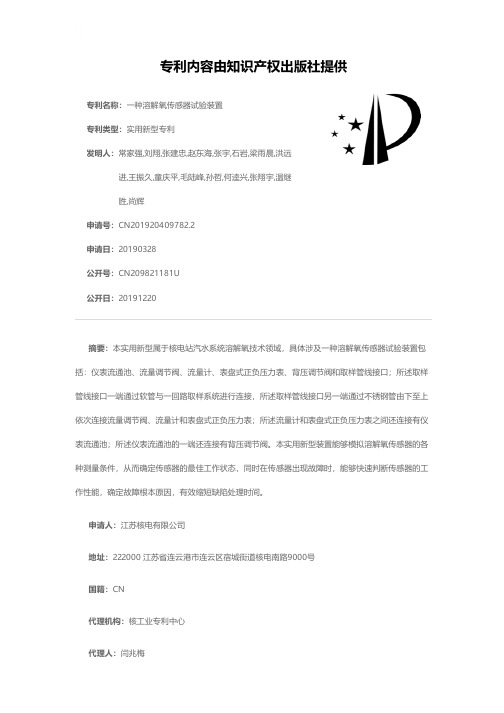

专利名称：一种溶解氧传感器试验装置
专利类型：实用新型专利
发明人：常家强,刘翔,张建忠,赵东海,张宇,石岩,梁雨晨,洪远进,王振久,童庆平,毛陆峰,孙哲,何逵兴,张翔宇,温继
胜,尚辉
申请号：CN201920409782.2
申请日：20190328
公开号：CN209821181U
公开日：
20191220
专利内容由知识产权出版社提供
摘要：本实用新型属于核电站汽水系统溶解氧技术领域，具体涉及一种溶解氧传感器试验装置包括：仪表流通池、流量调节阀、流量计、表盘式正负压力表、背压调节阀和取样管线接口；所述取样管线接口一端通过软管与一回路取样系统进行连接，所述取样管线接口另一端通过不锈钢管由下至上依次连接流量调节阀、流量计和表盘式正负压力表；所述流量计和表盘式正负压力表之间还连接有仪表流通池；所述仪表流通池的一端还连接有背压调节阀。

本实用新型装置能够模拟溶解氧传感器的各种测量条件，从而确定传感器的最佳工作状态，同时在传感器出现故障时，能够快速判断传感器的工作性能，确定故障根本原因，有效缩短缺陷处理时间。

申请人：江苏核电有限公司
地址：222000 江苏省连云港市连云区宿城街道核电南路9000号
国籍：CN
代理机构：核工业专利中心
代理人：闫兆梅
更多信息请下载全文后查看。

专利名称：一种光学溶解氧传感器用测试装置专利类型：实用新型专利
发明人：蒋永年,蒋鑫池
申请号：CN201821241385.0
申请日：20180803
公开号：CN208969002U
公开日：
20190611
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种光学溶解氧传感器用测试装置，包括进水管和过滤筒，所述进水管的右端内部设置有过滤筒，所述进水管和过滤筒通过内部螺纹旋转连接，所述进水管的右端设置有连接件，所述连接件的右端设置有遮光罩，所述遮光罩的内部左端设置有内腔，本实用新型通过设置有过滤筒，这样当溶解氧溶液在进行测定时，可以将内部的气泡杂质等进行过滤，这样可以改善气泡累计对测量结果造成的不良的影响，从而可以通过测量激发红光与参比光的相位差，从而可以计算出氧分子的浓度，可以有效减少系统误差，具有测量迅速且精准的特点，同时通过设置遮光罩、在光路腔内壁设置遮光片，可以有效减少外界杂散光的影响，提高测量精度。

申请人：江苏中农物联网科技有限公司
地址：214206 江苏省无锡市宜兴市新街街道绿园路489号中节能产业园55号楼
国籍：CN
代理机构：宜兴市天宇知识产权事务所(普通合伙)
代理人：周舟
更多信息请下载全文后查看。

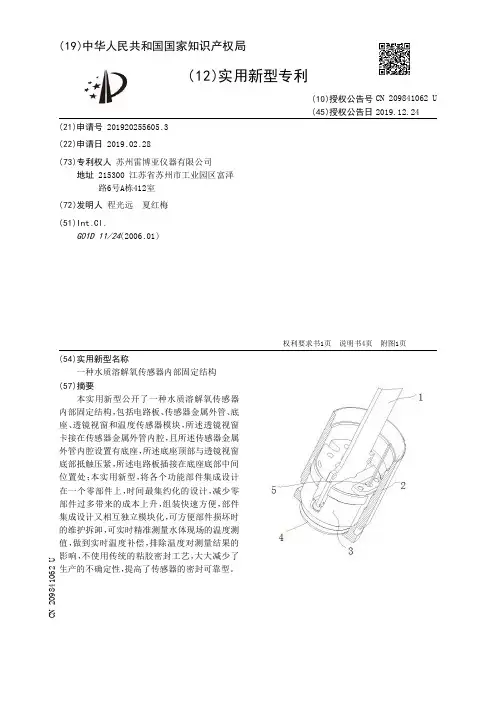

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920255605.3(22)申请日 2019.02.28(73)专利权人 苏州雷博亚仪器有限公司地址 215300 江苏省苏州市工业园区富泽路6号A栋412室(72)发明人 程光远　夏红梅　(51)Int.Cl.G01D 11/24(2006.01)(54)实用新型名称一种水质溶解氧传感器内部固定结构(57)摘要本实用新型公开了一种水质溶解氧传感器内部固定结构，包括电路板、传感器金属外管、底座、透镜视窗和温度传感器模块，所述透镜视窗卡接在传感器金属外管内腔，且所述传感器金属外管内腔设置有底座，所述底座顶部与透镜视窗底部抵触压紧，所述电路板插接在底座底部中间位置处；本实用新型，将各个功能部件集成设计在一个零部件上，时间最集约化的设计，减少零部件过多带来的成本上升，组装快速方便，部件集成设计又相互独立模块化，可方便部件损坏时的维护拆卸，可实时精准测量水体现场的温度测值，做到实时温度补偿，排除温度对测量结果的影响，不使用传统的粘胶密封工艺，大大减少了生产的不确定性，提高了传感器的密封可靠型。

权利要求书1页 说明书4页 附图1页CN 209841062 U 2019.12.24C N 209841062U权　利　要　求　书1/1页CN 209841062 U1.一种水质溶解氧传感器内部固定结构，其特征在于，包括电路板（1）、传感器金属外管（2）、底座（3）、透镜视窗（4）和温度传感器模块（5），所述透镜视窗（4）卡接在传感器金属外管（2）内腔，且所述传感器金属外管（2）内腔设置有底座（3），所述底座（3）顶部与透镜视窗（4）底部抵触压紧，所述电路板（1）插接在底座（3）底部中间位置处，所述温度传感器模块（5）插接在底座（3）底部。

2.根据权利要求1所述的一种水质溶解氧传感器内部固定结构，其特征在于，所述底座（3）中间位置处开设有与电路板（1）外形对应的安装孔，且所述电路板（1）插接于安装孔内，所述传感器金属外管（2）内壁设置由内螺纹槽，所述底座（3）外侧设置有外螺纹结构，所述底座（3）通过外螺纹结构与传感器金属外管（2）上的内螺纹槽螺纹连接。

专利名称：一种测定溶解氧的全固态电化学高分子传感器专利类型：发明专利
发明人：李乐,周俊宇,田春秀,彭勃,秦玉
申请号：CN201910540183.9
申请日：20190621
公开号：CN110243914A
公开日：
20190917
专利内容由知识产权出版社提供
摘要：本发明公开了一种测定溶解氧的全固态电化学高分子传感器，该传感器包括导电基底、传感膜；所述的导电基底为底层，所述的传感膜分为上层和下层，上层为透水透气高分子层、下层为固态电解质层。

有益效果：与现有技术相比，本发明的优势在于：使用全固态电极，电极的制备过程简单，可操作性强。

使用不同的样品制备方法，在溶解氧浓度在0‑0.105mM，氧气分压在
0‑760mmHg范围内线性关系均有良好的线性响应。

申请人：南京晶捷生物科技有限公司
地址：210032 江苏省南京市高新开发区新锦湖路3-1号中丹生态生命科学产业园一期B栋1520室国籍：CN
更多信息请下载全文后查看。

专利名称：一种溶解氧测量装置专利类型：实用新型专利
发明人：岳宗鑫
申请号：CN201822050411.8申请日：20181207
公开号：CN209589918U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种溶解氧测量装置，本实用新型一种溶解氧测量装置，结构上通过将高效测量笔浸入到测量的溶液当中，通过前端的离子扩散膜使得氧通过膜扩散进行扩散，避免了溶液的小气泡对测量产生误差，进而氧的电解液慢慢的进入电解液腔与上下两端的金电极和银电极构成测量回路，在通过上端的溶度分析仪进行接收感应释放电压后，再者氧通过离子扩散膜，使得金电极释放电子配合着银电极接受电子产生电流，在将产生的数据通过信息引线传导到液晶显示器上对溶液内部的氧溶度进行数据的呈现，密封圈保障内部的运行时候的密封性避免受到外界的干扰，硅膜盖运行时保护不受到外界电流的干扰进行绝缘效果。

申请人：福州富铭环保科技有限公司
地址：350000 福建省福州市晋安区新店镇坂中路6号泰禾城市广场(一期)2#楼19层25办公国籍：CN
代理机构：福州顺升知识产权代理事务所(普通合伙)
代理人：陈为志
更多信息请下载全文后查看。

专利名称：一种溶解氧测量装置
专利类型：实用新型专利
发明人：柳军,徐磊,皮杰,严妮娜,蔡浩天,蒋希芝,张荣,钱明艳申请号：CN202020196125.7
申请日：20200223
公开号：CN211856360U
公开日：
20201103
专利内容由知识产权出版社提供
摘要：本实用新型提供一种溶解氧测量装置，属于溶解氧测量技术领域，该一种溶解氧测量装置包括底盖，所述底盖的顶部外壁卡接有下壳体，下壳体的顶部外壁焊接有上壳体，上壳体顶部外壁通过螺栓固定有顶盖，顶盖顶部外壁设置有电控机构，顶盖顶部设置有发射与接收机构，下壳体的内壁设置有调节机构，本实用新型通过设置有参比光发射模块，参比光发射模块用于发射长波长的参比光，作为相位差的比较基准，可通过比较荧光和参比光的相位差来检测含氧量，相比传统的使用高强度光照射，降低了装置的能耗，并且提高了荧光传感膜的使用寿命。

申请人：江苏省农业科学院
地址：210014 江苏省南京市孝陵卫钟灵街50号
国籍：CN
代理机构：盐城高创知识产权代理事务所(普通合伙)
代理人：陈民
更多信息请下载全文后查看。

专利名称：溶解氧测定仪检定校准装置
专利类型：发明专利
发明人：李博,刘斌杰,王晓伟,陆进宇,胡博,许建军,贾会,何璐红,李莺,张霞,袁晶,杨涛涛,王韩朋,袁晓丽
申请号：CN201911166634.3
申请日：20191125
公开号：CN110687269A
公开日：
20200114
专利内容由知识产权出版社提供
摘要：本发明涉及一种溶解氧测定仪检定校准装置，包括壳体、恒温水槽、检测水槽、加热器、压力传感器、内槽温度传感器、检测水槽浮动盖、内槽液位计、外槽液位计、充放水装置、曝气装置、控制箱及触屏显示器，恒温水槽的设置为溶解氧测定仪的校准提供恒定的温度环境，利用恒温水槽内的热水加热检测水槽内的水至设定温度，利用压力传感器检测大气压力，通过曝气装置向检测水槽内的水内通入氧气，直至检测水槽内的水中的溶解氧达到饱和，然后利用待校准的溶解氧测定仪的溶解氧传感器测量检测水槽内水中的溶解氧浓度，将该浓度与溶解氧测定仪检定规程中的该温度及大气压力下的溶解氧标准值进行比较，计算待校准的溶解氧测定仪的浓度示值误差。

申请人：河南省计量科学研究院
地址：450000 河南省郑州市金水区花园路21号
国籍：CN
代理机构：郑州多邦专利代理事务所(普通合伙)
代理人：范向南
更多信息请下载全文后查看。
