滤池比较

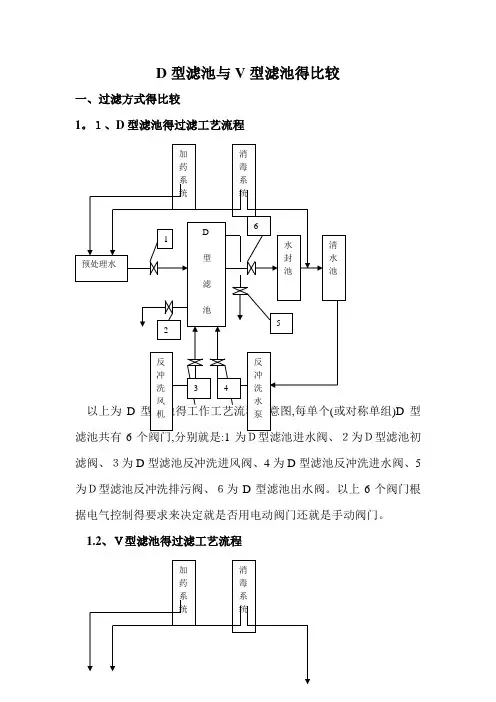

D型滤池与V型滤池得比较一、过滤方式得比较1。

１、D型滤池得过滤工艺流程)D型滤阀、３为D型滤池反冲洗进风阀、4为D型滤池反冲洗进水阀、5为Ｄ型滤池反冲洗排污阀、６为D型滤池出水阀。

以上6个阀门根据电气控制得要求来决定就是否用电动阀门还就是手动阀门。

1.2、Ｖ型滤池得过滤工艺流程滤方式。

其主要原因时由于两者得滤料不同而导致得。

二、彗星式纤维滤料得净水理论与特点2、1、慧星式纤维滤料滤床在过滤时,比重较大得慧核起到了对纤维丝束得压密作用,同时,由于慧核尺寸较小,对过滤断面空隙率分布得均匀性影响不大,从而提高了滤床得截污能力。

２。

2、反冲洗时,由于慧核与慧尾纤维丝得比重差,慧尾纤维随反冲洗水流而散开并摆动,产生较强得甩力,过滤材料之间得相互碰撞也加剧了纤维在水中所受到得机械作用力,过滤材料得不规则形状使过滤材料在反冲洗流得作用下产生旋转,强化了反冲洗时过滤材料受到得机械作用力,上述几种力得共同作用结果使附着在纤维表面得固体颗粒很容易脱落,从而提高了过滤材料得洗净度。

用水泵与鼓风机加水加气进行冲洗,同时利用原水进行滤层表面得横向扫洗。

２.3、彗星式纤维滤料构成得过滤层其空隙率沿滤层高度呈梯度分布,下部过滤材料压实程度高,空隙率相对较小,易于保证过滤精度,整个滤床空隙率由下至上逐渐增大,滤层空隙率得分布特性将有助于实现高速与高精度过滤。

2、4、由于彗星式纤维滤料得表层空隙率大,水头损失较小,水头损失主要集中在滤床得中部,整个滤床都发挥了作用,滤床得利用效率大大提高,从而使整个滤床得纳污量增大。

随着滤速得增高,滤床纳污量降低。

2、5、彗星式纤维滤料可以通过改变纤维类型增强过滤得可调节性,如空隙率,表面性质,滤床弹性等,因而可以用于不同水质原水得处理。

三、纤维滤料与石英砂滤料过滤时得区别传统得石英砂滤料作为滤床进行过滤,这种滤层称为均质滤层,滤料则称为均质滤料,其特点就是在整个滤层内,滤料得级配都就是一样得,因此沿滤层厚度得每一点,滤料颗粒间所形成得空隙大小得分布也就是一样得。

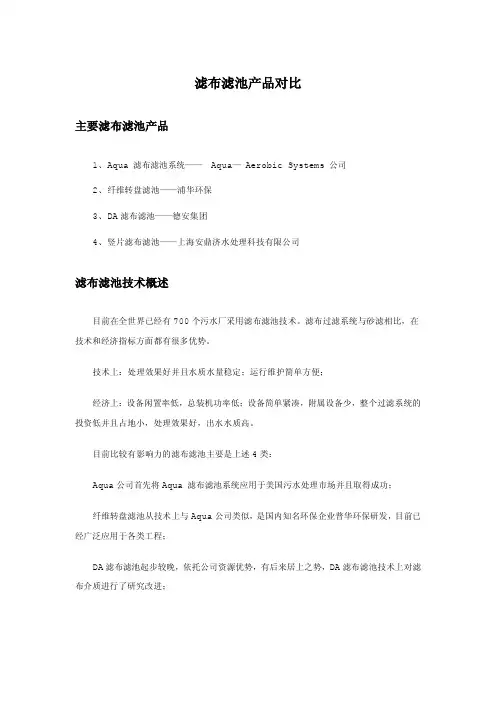

滤布滤池产品对比
主要滤布滤池产品
1、A qua 滤布滤池系统—— Aqua— Aerobic Systems 公司
2、纤维转盘滤池——浦华环保
3、D A滤布滤池——德安集团
4、竖片滤布滤池——上海安鼎济水处理科技有限公司
滤布滤池技术概述
目前在全世界已经有700个污水厂采用滤布滤池技术。

滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。

技术上：处理效果好并且水质水量稳定；运行维护简单方便；
经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小，处理效果好，出水水质高。

目前比较有影响力的滤布滤池主要是上述4类：
Aqua公司首先将Aqua 滤布滤池系统应用于美国污水处理市场并且取得成功；
纤维转盘滤池从技术上与Aqua公司类似，是国内知名环保企业普华环保研发，目前已经广泛应用于各类工程；
DA滤布滤池起步较晚，依托公司资源优势，有后来居上之势，DA滤布滤池技术上对滤布介质进行了研究改进；
上海安鼎济水处理改进了滤池过滤结构，优化了反冲洗系统，提高了滤布滤池的稳定性与运行效率，研制出竖片滤布滤池。

各类滤布滤池对比
价格：四类滤布滤池从造价成本上讲，Aqua 滤布滤池系统造价最高，竖片滤布滤池造价最低。

过滤精度：Aqua 滤布滤池系统、竖片滤布滤池、DA滤布滤池、纤维转盘滤池。

运营费用：Aqua 滤布滤池系统、DA滤布滤池、纤维转盘滤池、竖片滤布滤池。

占地面积：Aqua 滤布滤池系统、DA滤布滤池、纤维转盘滤池、竖片滤布滤池。

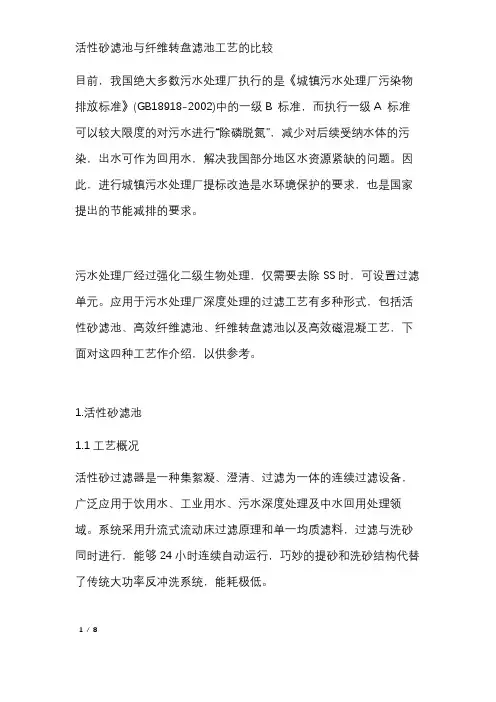

活性砂滤池与纤维转盘滤池工艺的比较目前，我国绝大多数污水处理厂执行的是《城镇污水处理厂污染物排放标准》(GB18918-2002)中的一级B 标准，而执行一级A 标准可以较大限度的对污水进行“除磷脱氮”，减少对后续受纳水体的污染，出水可作为回用水，解决我国部分地区水资源紧缺的问题。

因此，进行城镇污水处理厂提标改造是水环境保护的要求，也是国家提出的节能减排的要求。

污水处理厂经过强化二级生物处理，仅需要去除SS时，可设置过滤单元。

应用于污水处理厂深度处理的过滤工艺有多种形式，包括活性砂滤池、高效纤维滤池、纤维转盘滤池以及高效磁混凝工艺，下面对这四种工艺作介绍，以供参考。

1.活性砂滤池1.1工艺概况活性砂过滤器是一种集絮凝、澄清、过滤为一体的连续过滤设备，广泛应用于饮用水、工业用水、污水深度处理及中水回用处理领域。

系统采用升流式流动床过滤原理和单一均质滤料，过滤与洗砂同时进行，能够24小时连续自动运行，巧妙的提砂和洗砂结构代替了传统大功率反冲洗系统，能耗极低。

1/ 8污水厂尾水通过进水管进入过滤器底部，经布水器均匀布水后自上而下通过滤料层。

在此过程中，尾水被过滤，去除了水中的污染物。

同时活性砂滤料中污染物的含量增加，并且下层滤料层的污染物程度比上层滤料要高。

此时打开位于过滤器中央的空气提升泵，将下层的石英砂滤料提至过滤器顶部的洗沙器中进行清洗。

滤砂清洗后返回滤床，同时将清洗所产生的污染物外排。

活性砂滤料在提升泵的作用下呈自上而下的运动，对尾水起搅拌作用。

过滤器内滤料能够及时得到清洁，抗污染物负荷冲击能力强。

活性砂过滤器特殊的内部结构及其自身运行特点，使得混凝、澄清、过滤在同一个池体内可全部完成。

1.2活性砂过滤器的技术特点(1)石英砂滤料层较厚，滤池较深，土建费用较高；(2)过滤效率较高，过滤效果较好，无需停机反冲洗，运行费用低；(3)水头损失较高，一般需要设置二次提升泵房，增加了运行费用；(4)活性砂过滤器可根据水量变化灵活增加或减少过滤器数量，主要适应于小规模的污水处理厂。

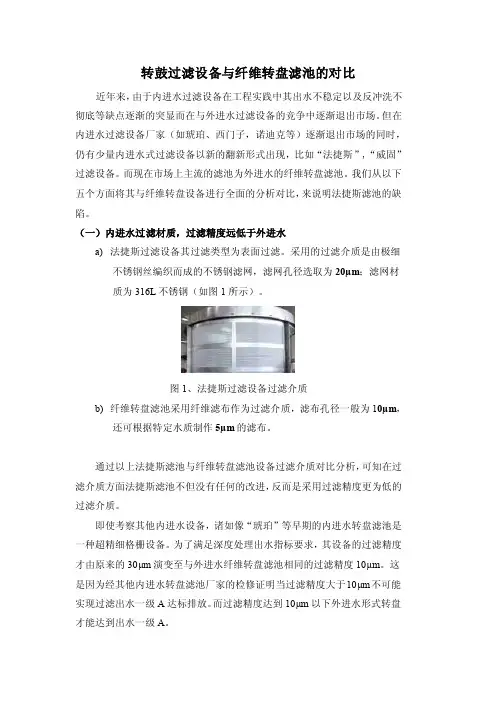

转鼓过滤设备与纤维转盘滤池的对比近年来，由于内进水过滤设备在工程实践中其出水不稳定以及反冲洗不彻底等缺点逐渐的突显而在与外进水过滤设备的竞争中逐渐退出市场。

但在内进水过滤设备厂家（如琥珀、西门子，诺迪克等）逐渐退出市场的同时，仍有少量内进水式过滤设备以新的翻新形式出现，比如“法捷斯”,“威固”过滤设备。

而现在市场上主流的滤池为外进水的纤维转盘滤池。

我们从以下五个方面将其与纤维转盘设备进行全面的分析对比，来说明法捷斯滤池的缺陷。

（一）内进水过滤材质，过滤精度远低于外进水a)法捷斯过滤设备其过滤类型为表面过滤。

采用的过滤介质是由极细不锈钢丝编织而成的不锈钢滤网，滤网孔径选取为20µm；滤网材质为316L不锈钢（如图1所示）。

图1、法捷斯过滤设备过滤介质b)纤维转盘滤池采用纤维滤布作为过滤介质，滤布孔径一般为10µm，还可根据特定水质制作5µm的滤布。

通过以上法捷斯滤池与纤维转盘滤池设备过滤介质对比分析，可知在过滤介质方面法捷斯滤池不但没有任何的改进，反而是采用过滤精度更为低的过滤介质。

即使考察其他内进水设备，诸如像“琥珀”等早期的内进水转盘滤池是一种超精细格栅设备。

为了满足深度处理出水指标要求，其设备的过滤精度才由原来的30µm演变至与外进水纤维转盘滤池相同的过滤精度10µm。

这是因为经其他内进水转盘滤池厂家的检修证明当过滤精度大于10µm不可能实现过滤出水一级A达标排放。

而过滤精度达到10µm以下外进水形式转盘才能达到出水一级A。

已有的众多内进水式滤池工程应用实践证明，当过滤孔径≤10µm，内进水转盘滤池等表面过滤形式滤池才能够偶尔实现过滤出水SS≤10mg/L，但其平均出水SS仍然经常>10 mg/L。

那么法捷斯滤池其过滤介质精度低则更不能满足过滤出水一级A标准要求的情况下，更可况要满足SS≤5mg/L中水回用的要求。

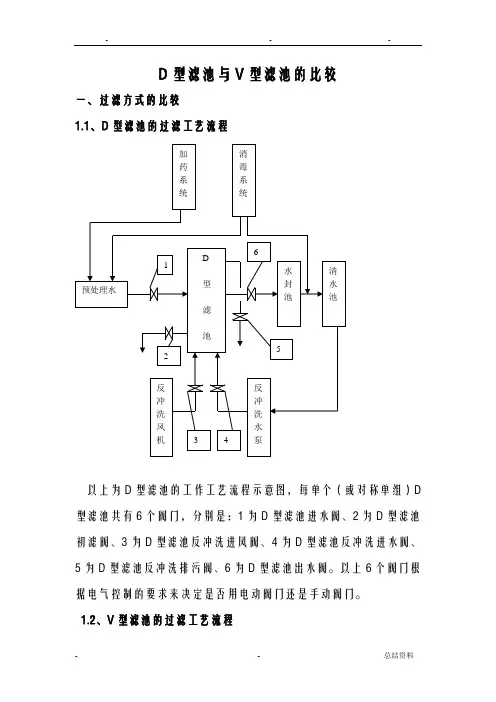

D型滤池与V型滤池的比较一、过滤方式的比较1.1、D型滤池的过滤工艺流程以上为D型滤池的工作工艺流程示意图，每单个（或对称单组）D 型滤池共有6个阀门，分别是：1为D型滤池进水阀、2为D型滤池初滤阀、3为D型滤池反冲洗进风阀、4为D型滤池反冲洗进水阀、5为D型滤池反冲洗排污阀、6为D型滤池出水阀。

以上6个阀门根据电气控制的要求来决定是否用电动阀门还是手动阀门。

1.2、V型滤池的过滤工艺流程艺上多采用变水位过滤方式，V型滤池在过滤工艺上多采用恒水位过滤方式。

其主要原因时由于两者的滤料不同而导致的。

二、彗星式纤维滤料的净水理论和特点2.1、慧星式纤维滤料滤床在过滤时，比重较大的慧核起到了对纤维丝束的压密作用，同时，由于慧核尺寸较小，对过滤断面空隙率分布的均匀性影响不大，从而提高了滤床的截污能力。

2.2、反冲洗时，由于慧核和慧尾纤维丝的比重差，慧尾纤维随反冲洗水流而散开并摆动，产生较强的甩力，过滤材料之间的相互碰撞也加剧了纤维在水中所受到的机械作用力，过滤材料的不规则形状使过滤材料在反冲洗流的作用下产生旋转，强化了反冲洗时过滤材料受到的机械作用力，上述几种力的共同作用结果使附着在纤维表面的固体颗粒很容易脱落，从而提高了过滤材料的洗净度。

用水泵和鼓风机加水加气进行冲洗，同时利用原水进行滤层表面的横向扫洗。

2.3、彗星式纤维滤料构成的过滤层其空隙率沿滤层高度呈梯度分布，下部过滤材料压实程度高，空隙率相对较小，易于保证过滤精度，整个滤床空隙率由下至上逐渐增大，滤层空隙率的分布特性将有助于实现高速和高精度过滤。

2.4、由于彗星式纤维滤料的表层空隙率大，水头损失较小，水头损失主要集中在滤床的中部，整个滤床都发挥了作用，滤床的利用效率大大提高，从而使整个滤床的纳污量增大。

随着滤速的增高，滤床纳污量降低。

2.5、彗星式纤维滤料可以通过改变纤维类型增强过滤的可调节性，如空隙率，表面性质，滤床弹性等，因而可以用于不同水质原水的处理。

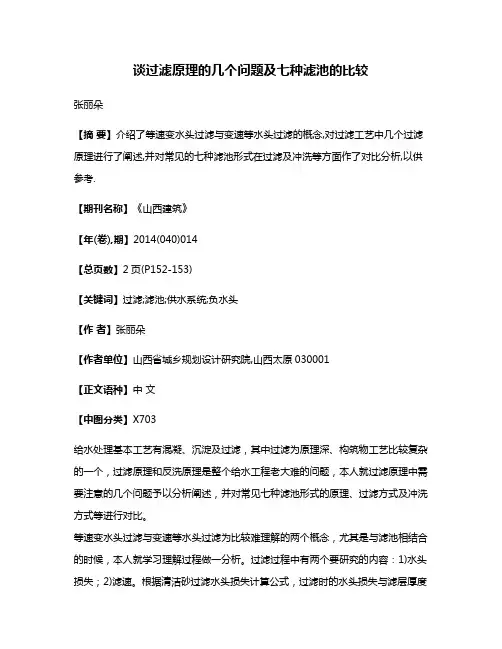

谈过滤原理的几个问题及七种滤池的比较张丽朵【摘要】介绍了等速变水头过滤与变速等水头过滤的概念,对过滤工艺中几个过滤原理进行了阐述,并对常见的七种滤池形式在过滤及冲洗等方面作了对比分析,以供参考.【期刊名称】《山西建筑》【年(卷),期】2014(040)014【总页数】2页(P152-153)【关键词】过滤;滤池;供水系统;负水头【作者】张丽朵【作者单位】山西省城乡规划设计研究院,山西太原030001【正文语种】中文【中图分类】X703给水处理基本工艺有混凝、沉淀及过滤，其中过滤为原理深、构筑物工艺比较复杂的一个，过滤原理和反洗原理是整个给水工程老大难的问题，本人就过滤原理中需要注意的几个问题予以分析阐述，并对常见七种滤池形式的原理、过滤方式及冲洗方式等进行对比。

等速变水头过滤与变速等水头过滤为比较难理解的两个概念，尤其是与滤池相结合的时候，本人就学习理解过程做一分析。

过滤过程中有两个要研究的内容：1)水头损失；2)滤速。

根据清洁砂过滤水头损失计算公式，过滤时的水头损失与滤层厚度成正比，与过滤滤速(过滤水量/滤池表面积)也成正比。

随着过滤时间的增加，滤层中截流的悬浮物量逐渐增多，滤层的孔隙率会减小，就会出现两种情况：1)滤速不变，则过滤水头损失必然增加；2)水头损失保持不变，则过滤滤速必须减小。

这样就出现了等速变水头过滤和变速(实为减速过滤)等水头过滤两种基本的过滤方式，事实上，还存在等速等水头第三种过滤方式。

此时，应注意的是，等速和变速都是针对滤池的一格而言，针对整个滤池来说，滤速是不变的。

1)等速变水头过滤。

在这种过滤中，单格滤池进水量是不变的，随着过滤时间的增加，由于孔隙率减小，水头损失增加，为了流速不变，则需要增加相同的水头损失，从而滤池的砂面水头需要增加，以克服增加的阻力，达到等速的目的。

滤料的直径越大，越接近球状，水头损失的变化速率则越小，滤速越大，水头损失的增加越慢(不是损失小，而是增加慢)。
