合金成分影响相变温度
- 格式:doc
- 大小:1.06 MB
- 文档页数:5
不锈钢的马氏体相变不锈钢是一种在各种环境条件下都具有高度耐腐蚀性的合金。
其名称源于其成分中含有的高比例铬元素,这有助于防止材料在暴露于氧气和其他腐蚀性物质时发生氧化。
不锈钢根据其微观结构,可以分为不同的类型,其中最常见的是奥氏体不锈钢和马氏体不锈钢。
马氏体相变是金属材料的一种重要现象,尤其是不锈钢。
在本文中,我们将深入探讨不锈钢中的马氏体相变,包括其定义、影响因素以及与不锈钢性能的关系。
一、马氏体相变的定义马氏体相变是一种固态相变过程,发生在铁基合金中,特别是在不锈钢中。
当温度降低时,奥氏体不锈钢会通过马氏体相变转变成一种硬且脆的同素异形体,称为马氏体。
这种转变是热力学上的自发过程,通常伴随着体积的膨胀和磁性的改变。
二、马氏体相变的影响因素1. 温度:马氏体相变通常在特定的温度以下发生。
对于大多数不锈钢,这个温度大约在200°C至300°C之间。
2. 合金成分:不同类型的不锈钢具有不同的马氏体相变温度。
这主要取决于其合金成分,特别是碳和其他合金元素的比例。
3. 应力和应变:应力和应变状态也会影响马氏体相变。
例如,淬火可以提高材料的硬度,这是由于马氏体相变和随后的组织结构变化。
三、马氏体相变与不锈钢性能的关系马氏体相变对不锈钢的性能有重要影响,主要包括以下几个方面:1. 机械性能:马氏体相变会导致不锈钢的硬度增加,从而提高其耐磨性和耐腐蚀性。
然而,这也可能导致材料变脆,特别是在较低温度下进行淬火处理时。
2. 耐腐蚀性:马氏体相变对不锈钢的耐腐蚀性有双重影响。
一方面,由于硬度增加,材料更难以被腐蚀;另一方面,淬火处理可能会在材料表面形成微裂纹,从而降低耐腐蚀性。
3. 磁性和热性能:马氏体相变还影响不锈钢的磁性和热性能。
例如,某些类型的马氏体不锈钢具有高磁导率,这在某些应用中是有利的。
此外,马氏体相变也影响不锈钢的热导率和热膨胀系数。
四、不锈钢中马氏体的应用场景由于马氏体相变对不锈钢的性能有显著影响,这种相变在许多应用场景中都得到了利用。

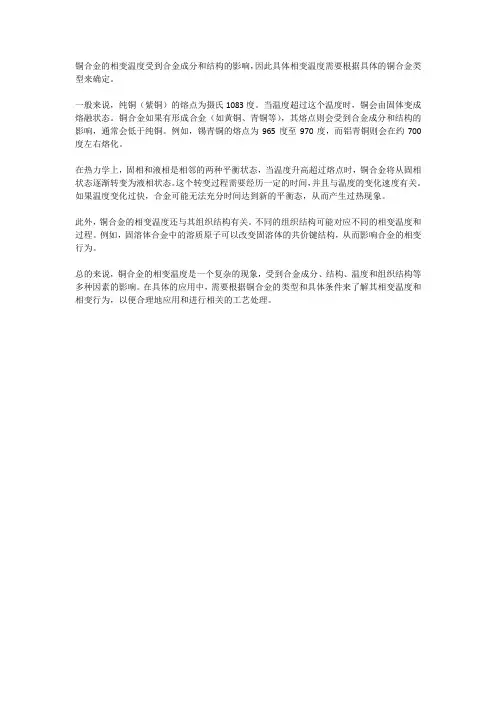

铜合金的相变温度受到合金成分和结构的影响,因此具体相变温度需要根据具体的铜合金类型来确定。
一般来说,纯铜(紫铜)的熔点为摄氏1083度。
当温度超过这个温度时,铜会由固体变成熔融状态。
铜合金如果有形成合金(如黄铜、青铜等),其熔点则会受到合金成分和结构的影响,通常会低于纯铜。
例如,锡青铜的熔点为965度至970度,而铝青铜则会在约700度左右熔化。
在热力学上,固相和液相是相邻的两种平衡状态,当温度升高超过熔点时,铜合金将从固相状态逐渐转变为液相状态。
这个转变过程需要经历一定的时间,并且与温度的变化速度有关。
如果温度变化过快,合金可能无法充分时间达到新的平衡态,从而产生过热现象。
此外,铜合金的相变温度还与其组织结构有关。
不同的组织结构可能对应不同的相变温度和过程。
例如,固溶体合金中的溶质原子可以改变固溶体的共价键结构,从而影响合金的相变行为。
总的来说,铜合金的相变温度是一个复杂的现象,受到合金成分、结构、温度和组织结构等多种因素的影响。
在具体的应用中,需要根据铜合金的类型和具体条件来了解其相变温度和相变行为,以便合理地应用和进行相关的工艺处理。

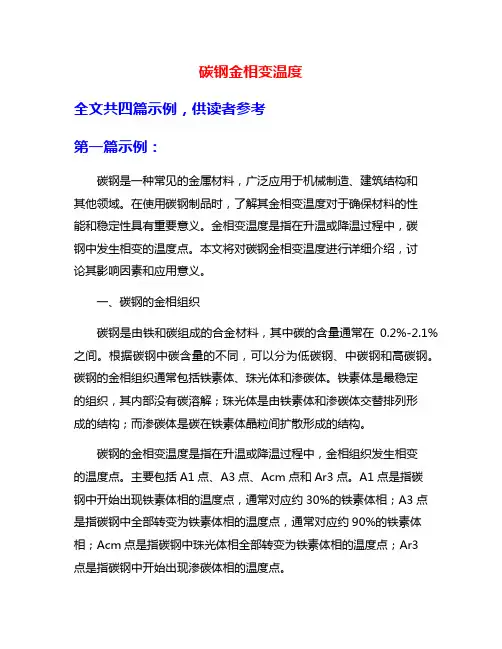

碳钢金相变温度全文共四篇示例,供读者参考第一篇示例:碳钢是一种常见的金属材料,广泛应用于机械制造、建筑结构和其他领域。
在使用碳钢制品时,了解其金相变温度对于确保材料的性能和稳定性具有重要意义。
金相变温度是指在升温或降温过程中,碳钢中发生相变的温度点。
本文将对碳钢金相变温度进行详细介绍,讨论其影响因素和应用意义。
一、碳钢的金相组织碳钢是由铁和碳组成的合金材料,其中碳的含量通常在0.2%-2.1%之间。
根据碳钢中碳含量的不同,可以分为低碳钢、中碳钢和高碳钢。
碳钢的金相组织通常包括铁素体、珠光体和渗碳体。
铁素体是最稳定的组织,其内部没有碳溶解;珠光体是由铁素体和渗碳体交替排列形成的结构;而渗碳体是碳在铁素体晶粒间扩散形成的结构。
碳钢的金相变温度是指在升温或降温过程中,金相组织发生相变的温度点。
主要包括A1点、A3点、Acm点和Ar3点。
A1点是指碳钢中开始出现铁素体相的温度点,通常对应约30%的铁素体相;A3点是指碳钢中全部转变为铁素体相的温度点,通常对应约90%的铁素体相;Acm点是指碳钢中珠光体相全部转变为铁素体相的温度点;Ar3点是指碳钢中开始出现渗碳体相的温度点。
碳钢的金相变温度受多种因素影响,主要包括碳含量、合金元素、加工工艺、冷却速度等。
碳含量越高,金相变温度通常越高;合金元素的添加会改变金相变温度;加工工艺和冷却速度也会影响金相变温度。
三、碳钢金相变温度的应用意义了解碳钢的金相变温度对于材料的热处理和加工具有重要意义。
在加工过程中,控制金相变温度可以避免过热或过冷引起的组织不稳定;在热处理过程中,根据金相变温度可以合理设计热处理工艺,达到所需的组织结构和性能;在使用碳钢制品时,了解金相变温度可以预测材料的性能和稳定性。
碳钢的金相变温度是一个重要的材料性能参数,对于工程实践和科学研究具有重要意义。
通过深入研究碳钢金相变温度,可以更好地理解材料的性能特点,提高材料的应用效率和可靠性。
希望本文对读者对碳钢金相变温度有所启发和帮助。

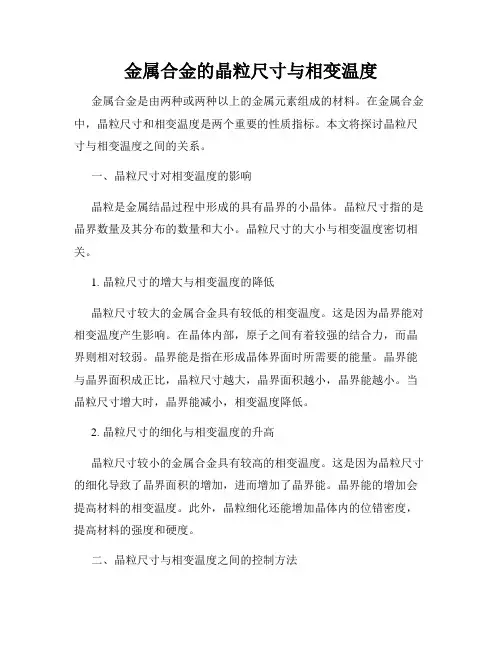

金属合金的晶粒尺寸与相变温度金属合金是由两种或两种以上的金属元素组成的材料。
在金属合金中,晶粒尺寸和相变温度是两个重要的性质指标。
本文将探讨晶粒尺寸与相变温度之间的关系。
一、晶粒尺寸对相变温度的影响晶粒是金属结晶过程中形成的具有晶界的小晶体。
晶粒尺寸指的是晶界数量及其分布的数量和大小。
晶粒尺寸的大小与相变温度密切相关。
1. 晶粒尺寸的增大与相变温度的降低晶粒尺寸较大的金属合金具有较低的相变温度。
这是因为晶界能对相变温度产生影响。
在晶体内部,原子之间有着较强的结合力,而晶界则相对较弱。
晶界能是指在形成晶体界面时所需要的能量。
晶界能与晶界面积成正比,晶粒尺寸越大,晶界面积越小,晶界能越小。
当晶粒尺寸增大时,晶界能减小,相变温度降低。
2. 晶粒尺寸的细化与相变温度的升高晶粒尺寸较小的金属合金具有较高的相变温度。
这是因为晶粒尺寸的细化导致了晶界面积的增加,进而增加了晶界能。
晶界能的增加会提高材料的相变温度。
此外,晶粒细化还能增加晶体内的位错密度,提高材料的强度和硬度。
二、晶粒尺寸与相变温度之间的控制方法了解晶粒尺寸对相变温度的影响可以帮助我们控制合金的性能。
以下是一些常用的控制和调节晶粒尺寸的方法:1. 固溶度处理通过合金的固溶度处理可以产生固溶体溶解和析出的过程,在此过程中可以控制晶粒尺寸的细化。
固溶度处理通常包括加热和冷却的过程,在适当的温度和时间条件下,固溶度元素可以在晶界和晶体内部形成细小的析出相,从而细化晶粒尺寸。
2. 加工变形通过机械加工变形可以改变合金的晶粒尺寸。
冷变形可以引起晶体的位错密度增加,从而细化晶粒尺寸。
这是因为变形会产生位错,并阻碍晶体的滑移,进而限制了晶粒的长大。
热加工和变形控制也是实现晶粒尺寸细化的常见方法。
3. 化学调节合适的化学成分调节也可以对金属合金的晶粒尺寸产生影响。
通过添加合适的合金元素和合金化处理,可以有效地控制晶粒的形成和尺寸。
这种方法常用于高温合金和特殊材料的制备中。

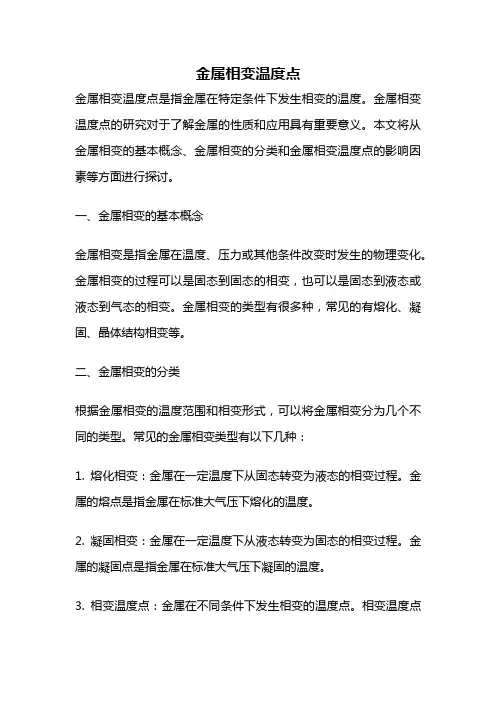

金属相变温度点金属相变温度点是指金属在特定条件下发生相变的温度。
金属相变温度点的研究对于了解金属的性质和应用具有重要意义。
本文将从金属相变的基本概念、金属相变的分类和金属相变温度点的影响因素等方面进行探讨。
一、金属相变的基本概念金属相变是指金属在温度、压力或其他条件改变时发生的物理变化。
金属相变的过程可以是固态到固态的相变,也可以是固态到液态或液态到气态的相变。
金属相变的类型有很多种,常见的有熔化、凝固、晶体结构相变等。
二、金属相变的分类根据金属相变的温度范围和相变形式,可以将金属相变分为几个不同的类型。
常见的金属相变类型有以下几种:1. 熔化相变:金属在一定温度下从固态转变为液态的相变过程。
金属的熔点是指金属在标准大气压下熔化的温度。
2. 凝固相变:金属在一定温度下从液态转变为固态的相变过程。
金属的凝固点是指金属在标准大气压下凝固的温度。
3. 相变温度点:金属在不同条件下发生相变的温度点。
相变温度点可以是熔点或凝固点,也可以是其他相变形式的温度点。
金属相变温度点受多种因素的影响,主要包括以下几点:1. 化学成分:不同金属的相变温度点是不同的,主要取决于金属的化学成分。
不同金属的原子结构和键合方式不同,因此相变温度点也有所差异。
2. 外界条件:金属相变温度点还受外界条件的影响,如压力和温度等。
增加压力可以提高金属的相变温度点,而增加温度则可以降低金属的相变温度点。
3. 杂质和合金元素:金属中的杂质和合金元素也会对相变温度点产生影响。
杂质和合金元素的加入可以改变金属的晶格结构,从而影响金属的相变温度点。
四、金属相变温度点的应用金属相变温度点的研究对于金属的应用具有重要意义。
根据金属的相变温度点,可以选择合适的金属材料用于不同的工程和应用领域。
例如,在制造工业中,根据金属的熔点和凝固点可以确定合适的加工温度和冷却时间,从而实现金属材料的塑性加工和固态加工。
此外,金属相变温度点还与金属的导电性、热传导性等性质密切相关,对于电子和热传导器件的设计和制造具有重要意义。

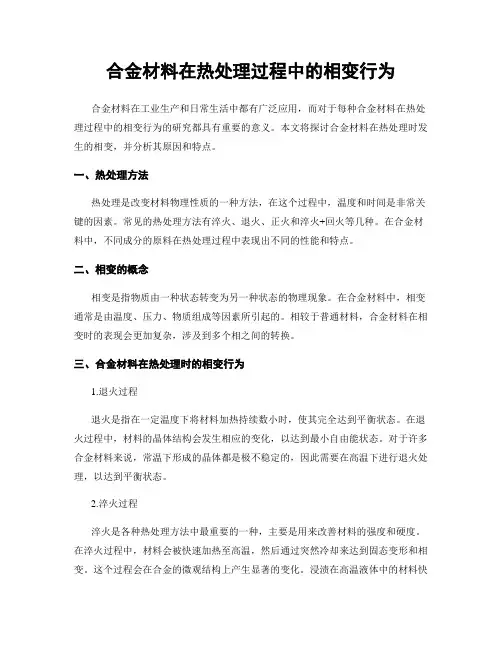

合金材料在热处理过程中的相变行为合金材料在工业生产和日常生活中都有广泛应用,而对于每种合金材料在热处理过程中的相变行为的研究都具有重要的意义。
本文将探讨合金材料在热处理时发生的相变,并分析其原因和特点。
一、热处理方法热处理是改变材料物理性质的一种方法,在这个过程中,温度和时间是非常关键的因素。
常见的热处理方法有淬火、退火、正火和淬火+回火等几种。
在合金材料中,不同成分的原料在热处理过程中表现出不同的性能和特点。
二、相变的概念相变是指物质由一种状态转变为另一种状态的物理现象。
在合金材料中,相变通常是由温度、压力、物质组成等因素所引起的。
相较于普通材料,合金材料在相变时的表现会更加复杂,涉及到多个相之间的转换。
三、合金材料在热处理时的相变行为1.退火过程退火是指在一定温度下将材料加热持续数小时,使其完全达到平衡状态。
在退火过程中,材料的晶体结构会发生相应的变化,以达到最小自由能状态。
对于许多合金材料来说,常温下形成的晶体都是极不稳定的,因此需要在高温下进行退火处理,以达到平衡状态。
2.淬火过程淬火是各种热处理方法中最重要的一种,主要是用来改善材料的强度和硬度。
在淬火过程中,材料会被快速加热至高温,然后通过突然冷却来达到固态变形和相变。
这个过程会在合金的微观结构上产生显著的变化。
浸渍在高温液体中的材料快速被冷却下来,它的外表看起来几乎没有变化,但它的物质结构已经发生了巨大的变化。
3.回火过程回火是将淬火后的材料加热至低于淬火温度,然后在一定时间内进行加热,使样品中的残余应力尽可能的减小。
这个过程主要是为了消除淬火过程中的残余应力,同时也可以改变材料的硬度和韧性,从而达到一定的平衡。
四、相变的原因合金材料在热处理过程中产生相变的原因主要有两个方面。
一方面是因为合金材料在不同的温度下,其晶体结构会发生变化;另一方面是因为合金中的成分在温度不同的情况下具有不同的相变特性。
五、总结合金材料的应用范围广泛,但是它们的机械性能大多是在热处理过程中形成的。

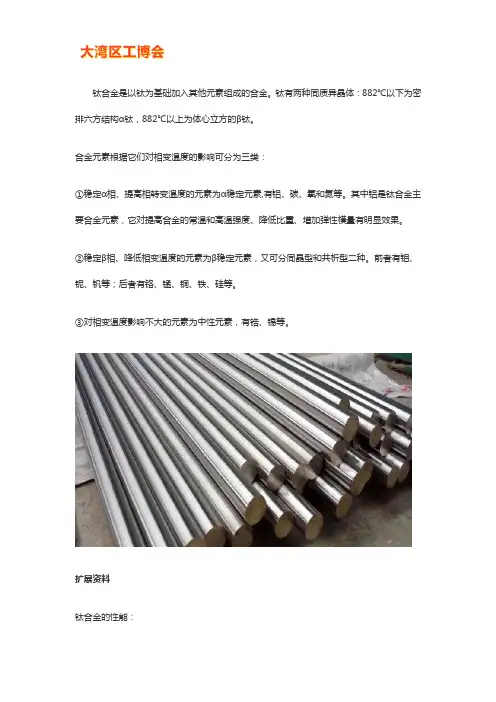

钛合金是以钛为基础加入其他元素组成的合金。
钛有两种同质异晶体:882℃以下为密排六方结构α钛,882℃以上为体心立方的β钛。
合金元素根据它们对相变温度的影响可分为三类:①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。
其中铝是钛合金主要合金元素,它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。
②稳定β相、降低相变温度的元素为β稳定元素,又可分同晶型和共析型二种。
前者有钼、铌、钒等;后者有铬、锰、铜、铁、硅等。
③对相变温度影响不大的元素为中性元素,有锆、锡等。
扩展资料钛合金的性能:1、热强度高使用温度比铝合金高几百度,在中等温度下仍能保持所要求的强度,可在450~500℃的温度下长期工作这两类钛合金在150℃~500℃范围内仍有很高的比强度,而铝合金在150℃时比强度明显下降。
钛合金的工作温度可达500℃,铝合金则在200℃以下。
2、抗蚀性好钛合金在潮湿的大气和海水介质中工作,其抗蚀性远优于不锈钢;对点蚀、酸蚀、应力腐蚀的抵抗力特别强;对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。
但钛对具有还原性氧及铬盐介质的抗蚀性差。
钛合金原理:钛合金是以钛为基础加入其他元素组成的合金。
钛有两种同质异晶体:882℃以下为密排六方结构α钛,882℃以上为体心立方的β钛。
合金元素根据它们对相变温度的影响可分为三类:①稳定α相、提高相转变温度的元素为α稳定元素,有铝、碳、氧和氮等。
其中铝是钛合金主要合金元素,它对提高合金的常温和高温强度、降低比重、增加弹性模量有明显效果。
②稳定β相、降低相变温度的元素为β稳定元素,又可分同晶型和共析型二种。
前者有钼、铌、钒等;后者有铬、锰、铜、铁、硅等。
③对相变温度影响不大的元素为中性元素,有锆、锡等。
氧、氮、碳和氢是钛合金的主要杂质。
氧和氮在α相中有较大的溶解度,对钛合金有显著强化效果,但却使塑性下降。
通常规定钛中氧和氮的含量分别在0.15~0.2%和0.04~0.05%以下。
热处理的热力学基础影响材料相变行为的因素热处理是一种材料加工方法,在材料加工中有着广泛的应用。
热处理通过调整材料的组织结构和性能,可以使材料获得更好的物理和化学性质,提高材料的强度、硬度和耐腐蚀性。
在热处理过程中,热力学基础起着重要的影响作用,影响材料的相变行为。
本文将介绍热处理的热力学基础,以及影响材料相变行为的因素。
一、热处理的热力学基础热处理的热力学基础主要包括平衡状态和相图两个方面。
1. 平衡状态平衡状态是指在一定温度下,材料的各个相之间达到平衡。
在平衡状态下,材料的自由能达到最低,各相的含量和比例也处于稳定的状态。
热处理时,为了使材料达到平衡状态,通常需要在高温下长时间处理,以保证材料中的各个相都可以达到稳定的含量。
2. 相图相图是描述材料在不同温度和成分下相变行为的图表。
相图对于理解材料的相变行为和进行热处理工艺的选择十分重要。
相图通常包含固溶体相和化合物相等信息,可以指导材料的选择和处理参数的确定。
通过研究相图,可以了解材料在不同温度下的相变规律,为热处理工艺的控制提供依据。
二、影响材料相变行为的因素影响材料相变行为的因素有很多,主要包括合金元素的成分、处理温度和处理时间等。
1. 合金元素的成分合金元素的成分是影响材料相变行为的重要因素之一。
不同的合金元素会改变材料的晶体结构和原子排列方式,从而影响材料的相变行为。
在热处理过程中,通过调整合金元素的成分,可以改变材料的固溶度和相比例,从而调控材料的性能。
2. 处理温度处理温度是影响材料相变行为的关键因素。
不同的处理温度会使材料处于不同的热力学状态,导致不同的相变过程和相比例。
处理温度过高或过低都可能导致相变不完全或者出现其他非期望的相。
因此,在热处理过程中选择合适的处理温度对于获得理想的材料性能非常重要。
3. 处理时间处理时间也是影响材料相变行为的重要因素。
处理时间的长短会影响相变速率和相比例。
处理时间过短可能导致相变不完全,处理时间过长则可能造成过烧或过烤等不良现象。
五、合金成分影响相变温度
大家知道,我国幅员广大,人口众多,各地有各地的生活习惯,各人有的爱好。
一位高明的厨师,就要能够掌握多种不同的烹调技艺,善于做出各具特色的饭菜来,才能满足不同的顾客的要求。
我们炼制记忆合金,和厨师烧莱一样,也是“众口难调”呀。
譬如,把记忆合金做成紧固铆钉,用来紧固飞机上的零部件,就必须在-55℃变形,才能保证飞机顺
利通过严寒的高空。
如果用在航天飞
行器的控制系统,则必须保证记忆合
金部件能在0℃〜60℃的范围内正常
工作。
如果要想把记忆合金作为生物
工程材料,用到人体上去,那就要求
更严了。
它必须在37℃左右,回复设计的形状,因为这是人体的正常温度。
可以想一想,如果记忆合金部件,低于这个温度就开始逆转变,力图回复原来的形状,手术不是就没有办法顺利进行了吗?相反,如果记忆合金部件高于40℃才开始回复原形,把它埋在体内也就起不了任何特殊作用了。
正因为不同顾客的“众口难调”,金华瑞普也能像厨师一样,针
对用户不同的要求,做出可口的“饭莱”。
技艺高超的冶金工作者,调节记忆合金相变温度的第一个办法,就是善于选择合金的成分,好像高明的厨师,精心选择做菜的配料一样。
经过各国冶金专家的研究试验,我们已经知道,合金成分对记忆合金相变温度的影响,是极其灵敏的。
就拿我们熟悉的镍钛合金和铜基记忆合金来说吧,成分稍有一点变化,就能在很大程度上影响合金变形的温度。
对于镍钛合金来说,各国专家研
究的结果可能还有一些出入,但大致
有这样一个规律,就是合金中镍的含
量增加,合金的变形温度起始点和终
点都下降。
相反,如果合金中钛的含
量增加,合金变形温度的起始点和终
点都上升。
比如有的专家研究的结果是这样的:当镍钛合金中,含镍和含钛的原子浓度相等时,也就是说合金中镍含量大约占55%的时候,在40℃开始生成马氏体。
就是从40℃开始,合金逐渐变软,易于加工。
如果把合金中的镍含量降低到54%,合金的马氏体开始生成的温度,一下子就上升到70℃。
反过来,如果把合金中的镍含量增加1%,达到56%,那么,合金的马氏体开始生成温度,就会猛然下降到0℃。
当镍含量再增加1%,达到57%的时候,马氏体开始生成的温度还会继续下降,达到-10℃。
反过来看也是一样,合金成分对于由低温马氏体状态,向高温母相的逆转变温度来说,也是极为敏感的。
就是说,合金成分对记忆合金在低温下回复原来形状的温度,影响也是很大的。
专家们试验的结果是这样的:当镍钛合金中,含镍和钛的原子浓度相等时,合金由低温马氏体状态,向高温母相状态逆转变的终点温度约为100℃。
如果合金中的镍原子浓度增加千分之五,形状回复的终点温度,就急剧下降到20℃左右。
相当于镍含量的原子浓度,每增加千分之一,合金的形状回复终了温度,就降低10℃左右;钛原子的浓度若增加千分之三,合金形状回复终了温度,便相应提高30℃〜50℃。
现在我们再看一下铜基记忆合金。
冶金专家们发现,铜基合金中成分的变化,对记忆合金形状回复的起始温度,也是极为敏感的。
就拿铜锌合金为例来说吧。
有的专家试验的结果是这样的:当合金中的锌含量为41%,铜含量为59%的时候,合金生成低温马氏体的起始温度,为-170℃。
如果合金中的锌含量增加千分之五,达到41.5%的时候,生成低温马氏体的起始温度,就下降到-210℃。
你看,成分只差千分之五,起始温度就能差40多度呢!还有的专家把试验的范围进一步扩大,当合金中的锌含量,进一步增加到41.97%的时候,生成低温马氏体的起始温度,也进一步降低,达到-242℃。
冶金专家又反过来试了一试,他们试着减少铜锌合金中的锌含量,看看会怎么样。
结果不出所料,如果锌含量减少,生成马氏体的起始温度就提高了。
当锌含量减少到38.55%的时候,生成马氏体的起始温度,便提高到-l0℃,锌含量减少到38.4%的时候,生成马氏体的起始温度,就要
升到零上15℃。
大约是锌含量每增加1%,生成马氏体的起始温度,约降低70℃。
知识卡片
铜锌铝合金的经验公式
铜锌铝合金的经验公式是:
Ms(K)=2221-52*锌含量的百分数-137*铝含量的百分数
公式里的符号Ms,代表合金生成低温马氏体的起始温度,也就是铜锌链合金开始变软,易于加工成各种形状的起始温度。
公式中括号里的符号K,就是代表绝对温度。
