双极晶体管的工作原理

双向三极管工作原理及用途
双向三极管的工作原理和用途如下：
双向三极管，全称应为半导体双向三极管，也称双极型晶体管、晶体三极管，是一种电流控制电流的半导体器件。

其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。

工作原理：三极管是由两个PN结构成的，两个PN结把整块半导体分成三个部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

正常正偏逻辑是P流向N，换言之反向偏置就是N到P。

根据这个P流向N，能根据原理图区分PNP和NPN型。

三极管的工作状态有四个，放大、截止、饱和、倒置。

当基极补充一个很小的IB，就可以在集电极上得到一个较大的IC，这就是所谓电流放大作用，IC与IB是维持一定的比例关系，β1称为直流放大倍数。

三极管有3种工作状态，分别是截止状态、放大状态、饱和状态。

具体用途：三极管是电子电路的核心元件，具有电流放大作用，是电子电路的核心元件。

可广泛用于开关逻辑电路、大电流驱动、控制电路、低噪声放大器、漏电报警电路、稳压电路以及运算放大电路等。

bjt单管共射极放大电路实验原理一、Bjt工作原理Bjt（双极晶体管）是利用电流放大效应的半导体器件，其工作原理基于半导体内部电子和空穴的流动。

当Bjt工作在放大状态时，其基极电流控制集电极电流，从而实现电流放大。

二、共射极电路结构共射极电路是Bjt放大电路的基本结构，由Bjt、电阻、电容等元件组成。

其中，Bjt的发射极和集电极作为输入和输出端，电阻用于提供偏置电流，电容用于隔离直流分量。

三、电压放大原理在共射极电路中，当输入信号加到Bjt的基极时，会引起基极电流的变化。

这个变化的电流通过Bjt的放大作用，在集电极产生相应的电压变化，从而实现电压放大。

四、输入电阻与输出电阻输入电阻是指输入信号源的内阻与共射极电路输入端的等效电阻之比，它反映了电路对输入信号的阻碍程度。

输出电阻是指输出端的等效内阻，它反映了电路对负载的驱动能力。

五、频率响应与带宽频率响应是指放大电路对不同频率信号的放大能力。

带宽是指放大电路对信号的频率范围。

在共射极电路中，由于Bjt的频率响应和带宽限制，其放大能力受到一定影响。

六、失真与非线性失真是指放大电路对信号的失真程度。

在共射极电路中，由于非线性和噪声等因素的影响，可能会导致信号失真。

为了减小失真，需要采取措施如优化电路设计、选择合适的元件等。

七、稳定性与反馈稳定性是指放大电路在受到干扰时保持稳定的能力。

在共射极电路中，可以通过引入负反馈来提高稳定性。

反馈是指将输出信号的一部分返回到输入端，以改变输入信号的幅度和相位。

负反馈可以减小非线性和噪声的影响，提高放大电路的稳定性。

八、实验操作与注意事项在进行Bjt单管共射极放大电路实验时，需要注意以下几点：1.正确连接电路：确保Bjt、电阻、电容等元件正确连接，避免短路或断路。

2.选择合适的元件：根据实验要求选择合适的Bjt、电阻和电容等元件，以确保电路性能稳定。

3.注意安全：在实验过程中要注意安全，避免触电或损坏设备。

4.调整参数：根据实验需要调整电阻和电容等元件的参数，以获得最佳的放大效果。

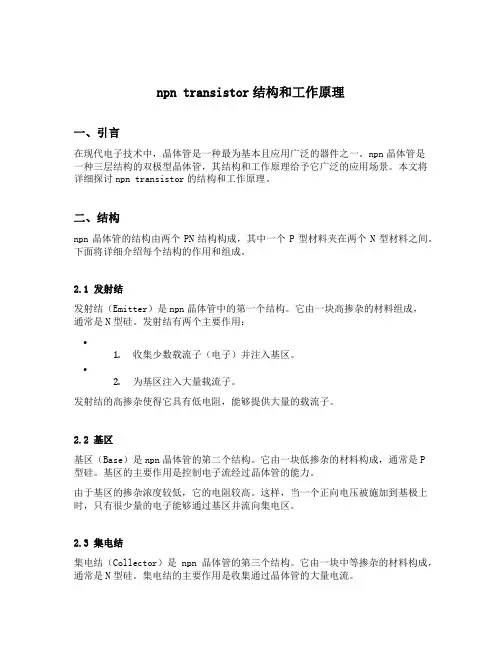

npn transistor结构和工作原理一、引言在现代电子技术中，晶体管是一种最为基本且应用广泛的器件之一。

npn晶体管是一种三层结构的双极型晶体管，其结构和工作原理给予它广泛的应用场景。

本文将详细探讨npn transistor的结构和工作原理。

二、结构npn晶体管的结构由两个PN结构构成，其中一个P型材料夹在两个N型材料之间。

下面将详细介绍每个结构的作用和组成。

2.1 发射结发射结（Emitter）是npn晶体管中的第一个结构。

它由一块高掺杂的材料组成，通常是N型硅。

发射结有两个主要作用：•1.收集少数载流子（电子）并注入基区。

•2.为基区注入大量载流子。

发射结的高掺杂使得它具有低电阻，能够提供大量的载流子。

2.2 基区基区（Base）是npn晶体管的第二个结构。

它由一块低掺杂的材料构成，通常是P型硅。

基区的主要作用是控制电子流经过晶体管的能力。

由于基区的掺杂浓度较低，它的电阻较高。

这样，当一个正向电压被施加到基极上时，只有很少量的电子能够通过基区并流向集电区。

2.3 集电结集电结（Collector）是npn晶体管的第三个结构。

它由一块中等掺杂的材料构成，通常是N型硅。

集电结的主要作用是收集通过晶体管的大量电流。

集电结的中等掺杂使得它具有较低的电阻，可以接收到从发射结注入的大量电子。

三、工作原理npn晶体管的工作原理是基于PN结和电流控制的。

下面将详细介绍npn晶体管的工作原理和电流流向。

3.1 放大作用npn晶体管有两个主要的工作模式：放大模式和截止模式。

在放大模式下， npn晶体管可以放大电流和功率。

其放大作用可以通过下面的步骤来解释：1.正向偏置：给发射极提供一个相对较高的电压，并将基极连接到一个较低电压。

这样，发射结和基结之间就形成了正向偏置。

2.空穴注入：因为发射极的正向偏置，导致发射结中注入大量的电子进入基区。

3.电子扩散：在基区，这些电子通过碰撞和热激发的方式扩散到基极。

这里的电子在集电结方向上形成了一个电子流。

绝缘栅双极晶体管的工作原理
绝缘栅双极晶体管是一种三端半导体器件，也被称为IGBT。

IGBT 包含一个P型衬底，两个N型外延层和一个PNPN结构。

其中，N+型区
域和P+型区域用于接触电极，形成源极（S）、栅极（G）和漏极（D）。

IGBT的工作原理是在栅极与源极之间加上一个正向电压，即形成了一个正向偏压，在PN结和N导电层之间形成一个细窄的储存电荷区域。

当从源极施加正向电压时，由于P层和N+层之间的势垒，会产生
大量的少数载流子，这些载流子被P层电场加速后，穿过N层，耗散
在收集区域。

在使G极与S极之间加正向电压的同时，在栅极上接上
一个信号电压，使G极形成一个电场，这个电场就能控制S极和D极
之间通道的导电状态，因此，IGBT可以实现大电流控制的功能。

当栅极电压较低时，极个电场也较弱，S与D之间的场效应导电
是较弱的。

当栅极电压增加到一定程度时，P衬底和N+区之间的PN结
区域就会放电，电子被注入N+区域，从而形成一个N+掺杂的导电通道，从而使S和D之间的电阻变得非常小，此时IGBT处于导通状态，可以
实现大电流放电。

双极晶体管的工作原理
双极晶体管是一种半导体器件，用于控制电流流动并放大电信号。

它由三个区域组成：P型区域、N型区域和P型区域，其中N型区域在P型区域上方和下方，形成一个PNP结构。

这种结构使得双极晶体管能够控制电流的流动。

在正常工作时，双极晶体管的基极与发射极之间的电位差被用作控制电池。

当控制电池通电时，它创建了一个足够的电场来使P型区域中的空穴通过P-N结向N型区域流动。

这些空穴与N型区域中的电子相遇并产生复合效应，产生电流。

当控制电池关闭时，流动的电子和空穴即停止流动。

双极晶体管的工作原理基于PNP结构形成的电流放大器。

以一个简单的放大器电路为例，它由一个基极电阻、输入信号和一个电阻负载组成。

输入信号通过基极电阻传递到基极，这会在基极电路中产生一个小电流。

这个电流被放大器电路进行增加，最后通过电阻负载传递到输出端口。

这种放大的效果是通过控制电池的大小来实现的，它控制了从基极向发射极流动的电流。

一旦控制电池变大，电流就开始流动；如果控制电池变小，电流就会停止。

这是因为控制电池决定了PNP结中从基极向发射极的电流量。

总之，双极晶体管的工作原理基于PNP结构形成的电流放大器，通过控制电池的大小来实现电流流动控制和信号放大。

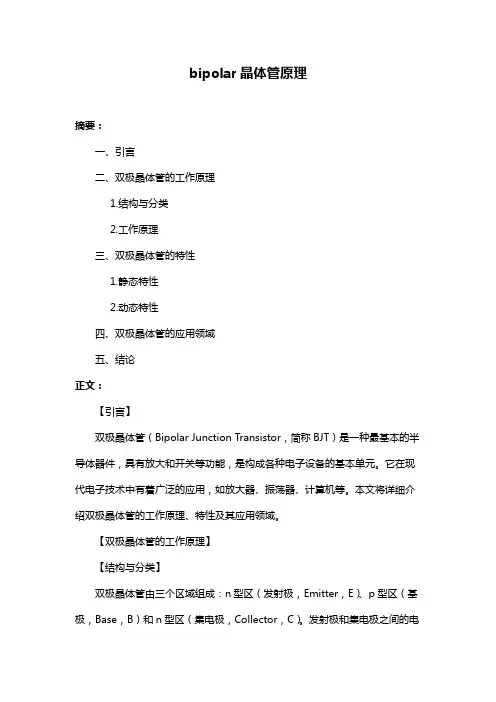

bipolar晶体管原理摘要：一、引言二、双极晶体管的工作原理1.结构与分类2.工作原理三、双极晶体管的特性1.静态特性2.动态特性四、双极晶体管的应用领域五、结论正文：【引言】双极晶体管（Bipolar Junction Transistor，简称BJT）是一种最基本的半导体器件，具有放大和开关等功能，是构成各种电子设备的基本单元。

它在现代电子技术中有着广泛的应用，如放大器、振荡器、计算机等。

本文将详细介绍双极晶体管的工作原理、特性及其应用领域。

【双极晶体管的工作原理】【结构与分类】双极晶体管由三个区域组成：n型区（发射极，Emitter，E）、p型区（基极，Base，B）和n型区（集电极，Collector，C）。

发射极和集电极之间的电流可以通过控制基极电流来调节，这就是双极晶体管能够放大和开关的原因。

根据电流放大系数不同，双极晶体管可以分为两类：NPN型和PNP型。

NPN型晶体管的发射极是电子浓度较低的n型区，基极是电子浓度较高的p 型区，集电极是电子浓度较低的n型区；而PNP型晶体管的发射极是电子浓度较高的p型区，基极是电子浓度较低的n型区，集电极是电子浓度较高的p 型区。

【工作原理】双极晶体管的工作原理主要是利用基极电流来控制发射极和集电极之间的电流。

当基极电流增大时，发射极的电子会增多，这些电子会通过基区，进入集电区，从而使集电极电流增大。

反之，当基极电流减小时，发射极的电子减少，集电极电流也会相应减小。

这就是双极晶体管的电流放大作用。

【双极晶体管的特性】【静态特性】双极晶体管的静态特性主要表现在输入电阻、输出电阻和电流放大系数三个方面。

输入电阻是指基极对发射极的电阻，输出电阻是指集电极对基极的电阻。

电流放大系数是指集电极电流与基极电流之比。

【动态特性】双极晶体管的动态特性主要是指其频率响应。

随着工作频率的增加，双极晶体管的电流放大系数会降低，直至趋于零。

当工作频率过高时，双极晶体管将无法正常工作。

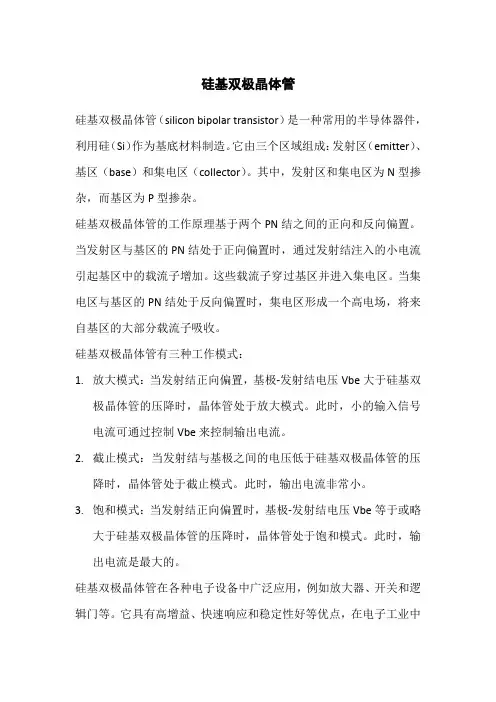

硅基双极晶体管
硅基双极晶体管（silicon bipolar transistor）是一种常用的半导体器件，利用硅（Si）作为基底材料制造。

它由三个区域组成：发射区（emitter）、基区（base）和集电区（collector）。

其中，发射区和集电区为N型掺杂，而基区为P型掺杂。

硅基双极晶体管的工作原理基于两个PN结之间的正向和反向偏置。

当发射区与基区的PN结处于正向偏置时，通过发射结注入的小电流引起基区中的载流子增加。

这些载流子穿过基区并进入集电区。

当集电区与基区的PN结处于反向偏置时，集电区形成一个高电场，将来自基区的大部分载流子吸收。

硅基双极晶体管有三种工作模式：
1.放大模式：当发射结正向偏置，基极-发射结电压Vbe大于硅基双
极晶体管的压降时，晶体管处于放大模式。

此时，小的输入信号电流可通过控制Vbe来控制输出电流。

2.截止模式：当发射结与基极之间的电压低于硅基双极晶体管的压
降时，晶体管处于截止模式。

此时，输出电流非常小。

3.饱和模式：当发射结正向偏置时，基极-发射结电压Vbe等于或略
大于硅基双极晶体管的压降时，晶体管处于饱和模式。

此时，输出电流是最大的。

硅基双极晶体管在各种电子设备中广泛应用，例如放大器、开关和逻辑门等。

它具有高增益、快速响应和稳定性好等优点，在电子工业中
起着重要作用。

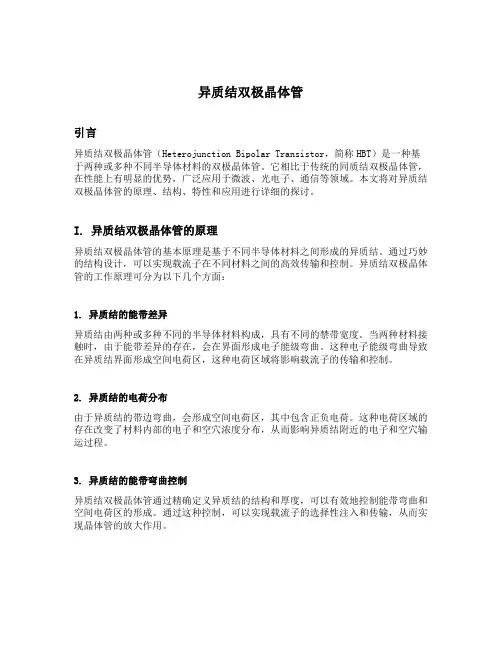

异质结双极晶体管引言异质结双极晶体管（Heterojunction Bipolar Transistor，简称HBT）是一种基于两种或多种不同半导体材料的双极晶体管。

它相比于传统的同质结双极晶体管，在性能上有明显的优势，广泛应用于微波、光电子、通信等领域。

本文将对异质结双极晶体管的原理、结构、特性和应用进行详细的探讨。

I. 异质结双极晶体管的原理异质结双极晶体管的基本原理是基于不同半导体材料之间形成的异质结。

通过巧妙的结构设计，可以实现载流子在不同材料之间的高效传输和控制。

异质结双极晶体管的工作原理可分为以下几个方面：1. 异质结的能带差异异质结由两种或多种不同的半导体材料构成，具有不同的禁带宽度。

当两种材料接触时，由于能带差异的存在，会在界面形成电子能级弯曲。

这种电子能级弯曲导致在异质结界面形成空间电荷区，这种电荷区域将影响载流子的传输和控制。

2. 异质结的电荷分布由于异质结的带边弯曲，会形成空间电荷区，其中包含正负电荷。

这种电荷区域的存在改变了材料内部的电子和空穴浓度分布，从而影响异质结附近的电子和空穴输运过程。

3. 异质结的能带弯曲控制异质结双极晶体管通过精确定义异质结的结构和厚度，可以有效地控制能带弯曲和空间电荷区的形成。

通过这种控制，可以实现载流子的选择性注入和传输，从而实现晶体管的放大作用。

II. 异质结双极晶体管的结构异质结双极晶体管的结构与传统的同质结双极晶体管有所区别。

它包括以下几个主要部分：1. 基区异质结双极晶体管的基区是由两种不同材料的异质结构成的，其中一种材料具有较宽的禁带，称为宽禁带材料；另一种材料具有较窄的禁带，称为窄禁带材料。

宽禁带材料的电子亲和能小于窄禁带材料，因此宽禁带材料中的电子会通过异质结注入到窄禁带材料中。

2. 发射区异质结双极晶体管的发射区是负责注入电子到基区的部分。

通常在发射区引入P型材料，通过预制N型材料的P-N结，形成发射结。

3. 收集区异质结双极晶体管的收集区是负责收集注入到基区的载流子的部分。
