晶体管和场效应管工作原理详解

场效应管工作原理（1）场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。

一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。

它属于电压控制型半导体器件，具有输入电阻高（108～109Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

一、场效应管的分类场效应管分结型、绝缘栅型两大类。

结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与其它电极完全绝缘而得名。

目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS 功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。

按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。

若按导电方式来划分，场效应管又可分成耗尽型与增强型。

结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。

而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。

见下图。

二、场效应三极管的型号命名方法现行有两种命名方法。

第一种命名方法与双极型三极管相同，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。

第二位字母代表材料，D是P型硅，反型层是N沟道；C是N型硅P沟道。

例如,3DJ6D是结型N沟道场效应三极管，3DO6C 是绝缘栅型N沟道场效应三极管。

第二种命名方法是CS××#，CS代表场效应管，××以数字代表型号的序号，#用字母代表同一型号中的不同规格。

例如CS14A、CS45G等。

场效应管的工作原理及应用一、场效应管的基本原理场效应管（FET）是一种基于电场效应的半导体器件，它主要由三个区域组成：栅极（Gate）、漏极（Source）和源极（Drain）。

场效应管的工作原理是通过在栅极施加电压来控制漏极和源极之间的电流。

实际上，场效应管的工作原理与双极型晶体管（BJT）有很大的不同。

BJT是通过调节基极电流来控制集电极电流，而FET则是通过控制栅极电压来控制漏极和源极之间的电流。

这种控制电压的方式使得场效应管具有以下优点：•输入电阻高：场效应管的输入电阻非常高，这意味着输入信号对于场效应管来说几乎没有损耗。

•输出阻抗低：场效应管的输出电阻非常低，可以提供较大的输出功率。

•可靠性好：场效应管的制造工艺相对简单，因此具有较高的可靠性。

二、场效应管的种类及特点场效应管分为三种，分别是MOSFET、JFET和IGFET。

它们各自具有以下特点：1. MOSFET（金属氧化物半导体场效应管）•结构复杂：MOSFET由金属栅极、绝缘层和半导体材料组成，结构较为复杂。

•低功耗：MOSFET的功耗较低，适用于集成电路和低功耗应用。

•可控性强：MOSFET的栅极电压可通过改变电压来控制漏极和源极之间的电流。

2. JFET（结型场效应管）•结构简单：JFET由两个半导体材料构成，结构较为简单。

•低噪声：JFET具有低噪声、高增益和大动态范围的特点，适用于音频放大器等应用。

•可控性弱：JFET的控制电压较低，控制灵敏度相对较弱。

3. IGFET（绝缘栅极场效应管）•高速开关：IGFET具有较高的开关速度和低损耗，适用于高频功率放大器等应用。

•可控性中等：IGFET的栅极电压对电流的控制相对较强，但仍不及MOSFET。

三、场效应管的应用场效应管广泛应用于各种电子设备和系统中，包括但不限于以下领域：1.放大器：由于场效应管具有高输入电阻和低输出阻抗的特点，因此可以用作信号放大器。

在音频放大器、射频放大器、视频放大器等设备中，场效应管常被用来放大弱信号。

《晶体管》讲义一、什么是晶体管在现代电子世界中，晶体管是最为关键的元件之一。

简单来说，晶体管是一种用于控制电流流动的半导体器件。

它就像是电子电路中的一个“开关”，能够根据输入的信号来决定电流是否通过，以及通过的大小。

晶体管的出现彻底改变了电子技术的发展进程。

在晶体管诞生之前，电子设备主要依赖体积庞大、效率低下且容易发热的真空管。

而晶体管体积小、重量轻、功耗低，性能却更为出色，这使得电子设备能够变得更加小巧、高效和可靠。

二、晶体管的工作原理要理解晶体管的工作原理，首先需要了解一些半导体的知识。

半导体材料，如硅和锗，其导电性能介于导体（如铜、铝）和绝缘体（如橡胶、塑料）之间。

晶体管主要有两种类型：双极型晶体管（BJT）和场效应晶体管（FET）。

双极型晶体管是由两个 PN 结组成的。

PN 结是在一块半导体材料中，通过特殊的工艺使一部分成为 P 型半导体（富含空穴），另一部分成为 N 型半导体（富含电子），它们的交界处就形成了 PN 结。

当给双极型晶体管的基极施加一个小电流时，就能够控制从集电极到发射极的大电流流动。

这是因为基极电流的微小变化会引起集电极和发射极之间电流的较大变化，从而实现电流的放大作用。

场效应晶体管则是通过电场来控制电流的流动。

根据结构的不同，场效应晶体管又分为结型场效应管（JFET）和金属氧化物半导体场效应管（MOSFET）。

以 MOSFET 为例，它有一个栅极、源极和漏极。

栅极上的电压能够改变沟道的导电能力，从而控制源极和漏极之间的电流。

三、晶体管的分类晶体管的分类方式多种多样。

按照导电类型，可分为 NPN 型和 PNP 型双极型晶体管，以及 N 沟道和 P 沟道场效应晶体管。

按照材料，可分为硅晶体管和锗晶体管。

按照封装形式，常见的有塑料封装、金属封装、陶瓷封装等。

按照功率大小，可分为小功率晶体管、中功率晶体管和大功率晶体管。

不同类型的晶体管在性能、用途等方面都有所差异，需要根据具体的应用场景来选择合适的晶体管。

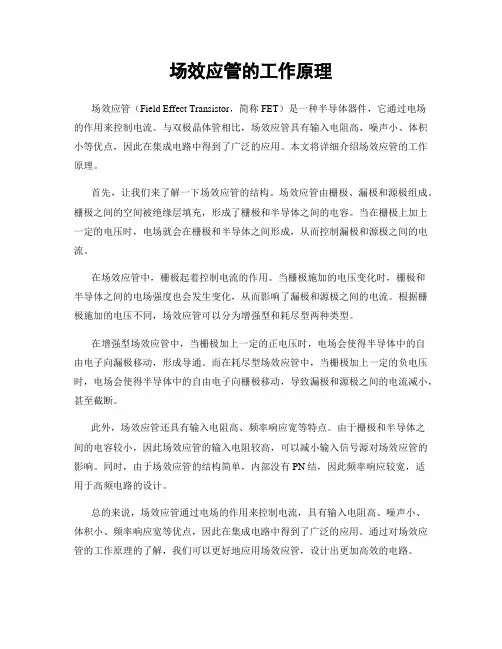

场效应管的工作原理场效应管（Field Effect Transistor，简称FET）是一种半导体器件，它通过电场的作用来控制电流。

与双极晶体管相比，场效应管具有输入电阻高、噪声小、体积小等优点，因此在集成电路中得到了广泛的应用。

本文将详细介绍场效应管的工作原理。

首先，让我们来了解一下场效应管的结构。

场效应管由栅极、漏极和源极组成。

栅极之间的空间被绝缘层填充，形成了栅极和半导体之间的电容。

当在栅极上加上一定的电压时，电场就会在栅极和半导体之间形成，从而控制漏极和源极之间的电流。

在场效应管中，栅极起着控制电流的作用。

当栅极施加的电压变化时，栅极和半导体之间的电场强度也会发生变化，从而影响了漏极和源极之间的电流。

根据栅极施加的电压不同，场效应管可以分为增强型和耗尽型两种类型。

在增强型场效应管中，当栅极加上一定的正电压时，电场会使得半导体中的自由电子向漏极移动，形成导通。

而在耗尽型场效应管中，当栅极加上一定的负电压时，电场会使得半导体中的自由电子向栅极移动，导致漏极和源极之间的电流减小，甚至截断。

此外，场效应管还具有输入电阻高、频率响应宽等特点。

由于栅极和半导体之间的电容较小，因此场效应管的输入电阻较高，可以减小输入信号源对场效应管的影响。

同时，由于场效应管的结构简单，内部没有PN结，因此频率响应较宽，适用于高频电路的设计。

总的来说，场效应管通过电场的作用来控制电流，具有输入电阻高、噪声小、体积小、频率响应宽等优点，因此在集成电路中得到了广泛的应用。

通过对场效应管的工作原理的了解，我们可以更好地应用场效应管，设计出更加高效的电路。

以上就是关于场效应管的工作原理的详细介绍，希望能对您有所帮助。

如果您对场效应管还有其他疑问，欢迎随时与我们联系。

MOSFET结构及其工作原理详解MOSFET（金属-氧化物-半导体场效应晶体管）是一种常见的半导体器件，广泛应用于电子设备中。

它由金属、氧化物和半导体构成，通过不同电压的施加来控制电流的流动。

下面将详细介绍MOSFET的结构和工作原理。

MOSFET的结构主要包括源极（Source）、漏极（Drain）、栅极（Gate）和绝缘层（Insulator）四个部分。

其中，源极和漏极是N型或P型半导体材料，栅极是金属材料，绝缘层一般采用二氧化硅。

栅极和绝缘层之间形成了一个电容，称为栅氧化物电容。

首先是摩尔斯电势形成。

当源极和漏极之间的电压为零时，栅极施加一个正电压，导致栅氧化物电容上积累了正电荷，使得绝缘层下的半导体材料形成了一个负摩尔斯电势。

这个负摩尔斯电势吸引了漏极和源极之间的电子，形成了一个电子云。

接下来是沟道形成。

当栅极施加的正电压增加到一定程度时，负摩尔斯电势足够吸引漏极和源极之间的电子，使其在绝缘层下形成一个导电通道，这个通道就叫做沟道。

沟道的形成使得源极和漏极之间形成了一个导电路径。

最后是沟道电流的控制。

当栅极施加的正电压继续增加时，沟道的宽度和电阻都会减小，从而使得漏极和源极之间的电流增大。

反之，当栅极施加的正电压减小时，沟道的宽度和电阻增大，电流减小。

因此，通过调节栅极电压，可以控制源极和漏极之间的电流大小。

总结起来，MOSFET的工作原理就是通过栅极电压的变化，控制源极和漏极之间的电流大小。

这种控制是通过绝缘层下形成的沟道来实现的，当栅极电压足够大时，沟道形成并导通，电流得以流动；当栅极电压减小时，沟道关闭，电流停止流动。

场效应晶体管工作原理
场效应晶体管，简称场效应管。

它的型号为3DJ、3DO、CS等后加序号和规格号表示。

它的形状与一般三极管相像（如图），并兼有一般三极管体积小、耗电省等特点，但两者的掌握特性却截然不同。

一般三极管是通过掌握基极电流来掌握集电极电流的一种电流掌握型器件，输入阻抗较低。

而场效应管是利用输入电压产生的电场效应来掌握输出电流的一种电压掌握型器件，图几种场效应
它具有输入阻抗高、热稳定性好、便于集成化等优点而得到广泛管的形状
应用。

场效应管按导电机构不同，分结型场效应管和绝缘栅场效应管两种。

下面我们主要争论结型场效应管，并适当介绍绝缘栅场效应管。

1. 结型场效应管
假如采纳某种方法来掌握半导体导电区域的大小，从而使它的电阻发生转变，就能掌握N型半导体中电流。

我们知道，PN结内大多是不能移动的杂质离子，载流子很少，电阻率很高，当它加上反向电压时，PN结就会变宽。

假如在N型半导体两侧制造两个PN结，转变反向电压的大小，就可转变PN结宽度，掌握电子流通区域的大小，从而掌握N型半导体中电流强弱。

结型场效应管正是依据这一基本导电原理制成的。

2.绝缘栅场效应管
绝缘栅场效应管是指栅极和漏极、源极完全绝缘的场效应管，它的输入阻抗更高。

目前应用最广泛的绝缘栅场效应管是金属-氧化物-半导体场效应管，简称MOS管，它也有N沟道和P沟道两类（分别叫作NMOS和PMOS），其中每一类又可分为增加型和耗尽型两种。

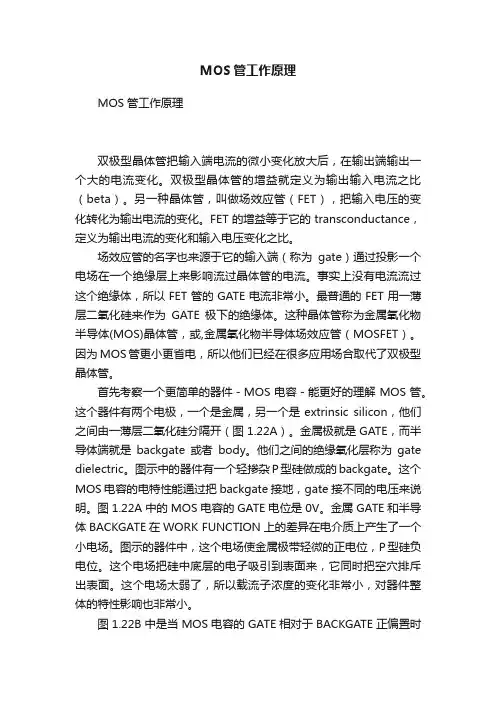

MOS管工作原理MOS管工作原理双极型晶体管把输入端电流的微小变化放大后，在输出端输出一个大的电流变化。

双极型晶体管的增益就定义为输出输入电流之比（beta）。

另一种晶体管，叫做场效应管（FET），把输入电压的变化转化为输出电流的变化。

FET的增益等于它的transconductance，定义为输出电流的变化和输入电压变化之比。

场效应管的名字也来源于它的输入端（称为gate）通过投影一个电场在一个绝缘层上来影响流过晶体管的电流。

事实上没有电流流过这个绝缘体，所以FET管的GATE电流非常小。

最普通的FET用一薄层二氧化硅来作为GATE极下的绝缘体。

这种晶体管称为金属氧化物半导体(MOS)晶体管，或,金属氧化物半导体场效应管（MOSFET）。

因为MOS管更小更省电，所以他们已经在很多应用场合取代了双极型晶体管。

首先考察一个更简单的器件－MOS电容－能更好的理解MOS管。

这个器件有两个电极，一个是金属，另一个是extrinsic silicon，他们之间由一薄层二氧化硅分隔开（图1.22A）。

金属极就是GATE，而半导体端就是backgate或者body。

他们之间的绝缘氧化层称为gate dielectric。

图示中的器件有一个轻掺杂P型硅做成的backgate。

这个MOS 电容的电特性能通过把backgate接地，gate接不同的电压来说明。

图1.22A中的MOS电容的GATE电位是0V。

金属GATE和半导体BACKGATE在WORK FUNCTION上的差异在电介质上产生了一个小电场。

图示的器件中，这个电场使金属极带轻微的正电位，P型硅负电位。

这个电场把硅中底层的电子吸引到表面来，它同时把空穴排斥出表面。

这个电场太弱了，所以载流子浓度的变化非常小，对器件整体的特性影响也非常小。

图1.22B中是当MOS电容的GATE相对于BACKGATE正偏置时发生的情况。

穿过GATE DIELECTRIC的电场加强了，有更多的电子从衬底被拉了上来。

MOS管工作原理MOSFET（MOS型场效应晶体管）是一种三端器件，由金属-氧化物-半导体晶体管(MOS)的缩写组成。

它是一种主要用于功率放大和开关应用的半导体器件。

MOSFET的工作原理基于半导体材料中的电子和空穴的导电性质。

MOSFET由一块P型或N型的半导体材料（称为衬底）和一个被氧化层包围的绝缘栅层组成。

绝缘栅层上有一个金属电极（称为栅）来控制电流流过晶体管。

晶体管的输入端是栅，输出端是源极和漏极。

MOSFET的工作原理可以通过以下几个步骤来解释：1.堆栈电场形成：当在MOSFET的栅上加上一个正电压时（对于N型MOSFET，正压使电子在衬底和栅之间形成电场；对于P型MOSFET，则取负电压），电场会使半导体材料中的自由电子被引导到分布在栅电极附近的衬底区域中。

2.形成沟道：在栅上施加的电场足够强时，材料中的电子会通过衬底进入通道区域，形成一个导电的通道。

这个通道连接源极和漏极。

3.控制电流：通过改变栅电压，可以控制通道中的电流。

当栅电压非常低或负电压时，通道被切断，电流无法通过。

当栅电压为正时，通道打开，电流可以流过。

4.输出信号：源极和漏极上的电流和电压可以用来控制其他电路的功能。

当输入信号施加到栅上时，输出信号可以在源极和漏极之间生成。

MOSFET的工作原理使其非常适合用作开关和放大器。

作为开关，MOSFET可以控制电路的通断。

当栅电压高时，通道打开，允许电流流过；当栅电压低时，通道关闭，电流无法通过。

这使得MOSFET可以在数字电路中用作逻辑门和存储器元件。

作为放大器，MOSFET可以放大输入信号，输出一个放大后的信号。

通过控制栅电压，可以调整放大倍数。

MOSFET的高输入阻抗和低输出阻抗使其在放大电路中非常有用。

MOSFET有一些优点，包括低功耗、高开关速度、高输入阻抗和低噪声。

它还可以在高频率下工作，适用于射频和微波电路。

总结起来，MOSFET的工作原理是通过改变栅电压控制电流流过晶体管。

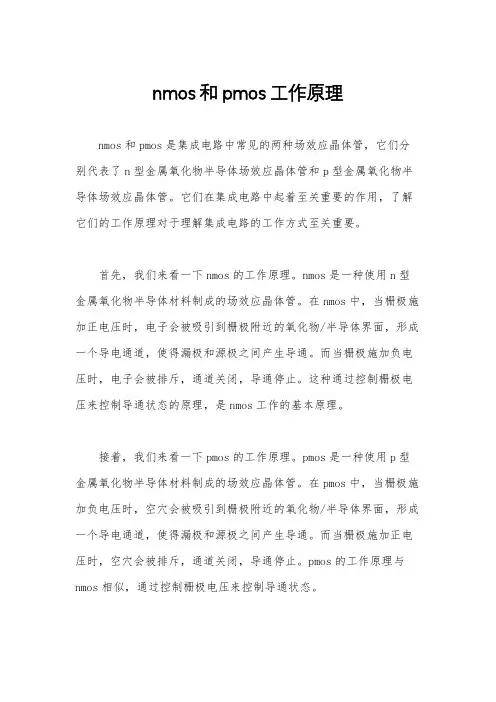

nmos和pmos工作原理nmos和pmos是集成电路中常见的两种场效应晶体管，它们分别代表了n型金属氧化物半导体场效应晶体管和p型金属氧化物半导体场效应晶体管。

它们在集成电路中起着至关重要的作用，了解它们的工作原理对于理解集成电路的工作方式至关重要。

首先，我们来看一下nmos的工作原理。

nmos是一种使用n型金属氧化物半导体材料制成的场效应晶体管。

在nmos中，当栅极施加正电压时，电子会被吸引到栅极附近的氧化物/半导体界面，形成一个导电通道，使得漏极和源极之间产生导通。

而当栅极施加负电压时，电子会被排斥，通道关闭，导通停止。

这种通过控制栅极电压来控制导通状态的原理，是nmos工作的基本原理。

接着，我们来看一下pmos的工作原理。

pmos是一种使用p型金属氧化物半导体材料制成的场效应晶体管。

在pmos中，当栅极施加负电压时，空穴会被吸引到栅极附近的氧化物/半导体界面，形成一个导电通道，使得漏极和源极之间产生导通。

而当栅极施加正电压时，空穴会被排斥，通道关闭，导通停止。

pmos的工作原理与nmos相似，通过控制栅极电压来控制导通状态。

在集成电路中，nmos和pmos通常是配对使用的，构成cmos电路。

在cmos电路中，nmos和pmos是互补的，当nmos导通时，pmos截止，反之亦然。

这种互补的工作方式，使得cmos电路具有低功耗、高噪声抑制比和良好的抗干扰能力。

总结一下，nmos和pmos的工作原理都是基于场效应晶体管的导通控制原理，通过控制栅极电压来控制导通状态。

它们在集成电路中起着至关重要的作用，尤其是在cmos电路中的应用更为广泛。

对于工程师和电子爱好者来说，深入理解nmos和pmos的工作原理，有助于更好地设计和应用集成电路。
