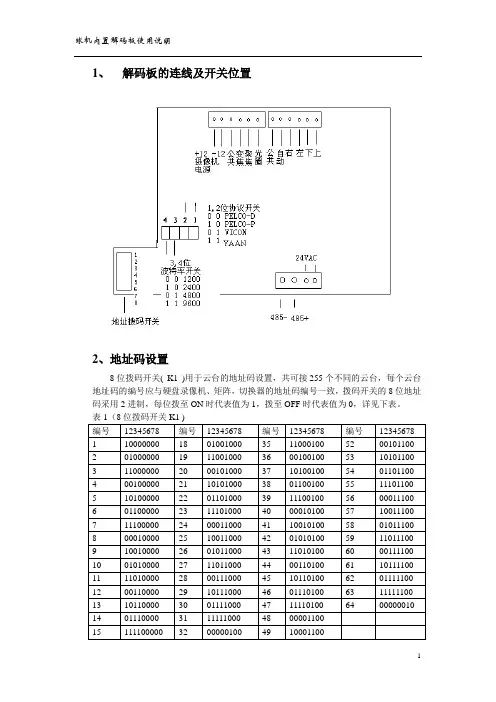

球机内置解码板使用说明

1、解码板的连线及开关位置
2、地址码设置
8位拨码开关( K1 )用于云台的地址码设置，共可接255个不同的云台，每个云台地址码的编号应与硬盘录像机、矩阵，切换器的地址码编号一致，拨码开关的8位地址码采用2进制，每位拨至ON时代表值为1，拨至OFF时代表值为0，详见下表。

表1（8位拨码开关K1 )
3、通信波特率设置
K2的3、4位拨码开关用于设置通信波特率见表2。

表2:
4、协议
K2的1、2位拨码开关用于设置协议类型，如下表：本解码器随机提供下表组合协议，也可按用户要求将其它放入协议。

3．5名词对照
光圈——IRIS UP——上BRUSH——雨刷
变焦——ZOOM DOWN——下LIGHT——灯光
聚焦——FOCUS LEFT——右
摄像机——CAMERA AUTO——自动
4. 注意事项
*485控制信号线必须采用屏蔽线，线径视距离而定，100米以内可用0.5MM，大于100米建议用0.75MM以上线径的控制线。

*地址、协议及波特率开关重新设置后，必须断电20秒再通电，新设置才有效。

*本解码器为24V AC供电，。

*232—485转换器的选择，100米以内可采用无源转换器，大于100米建议用有源转换器。

1. RS485通迅，最远1200m . 体积：70mm ×90mm ×24mm
2. AC24V 供电，适用于AC24V 的球形云台 . 可控制三可变镜头、全向云台。

3. 内置10W 开关模块电源，可提供DC12V ／500mA 稳压电源给摄像机供电 .
五：接线示意图：
六. 连接示意图：
解码板采用RS485通讯方式的，“A”和“B”为信号接线端，“GND”为屏蔽地，且“A”接RS485设备接口的正端，“B”接RS485设备接口的负端。

6、注意事项：
使用前选择好协议，波特率，解码器地址, 新设置的协议和波特率要重新关断电源5秒再起动后才有效。

协议选择不对、波特率设置不对、485-A、B线极性不对、都将使解码器无法通信。

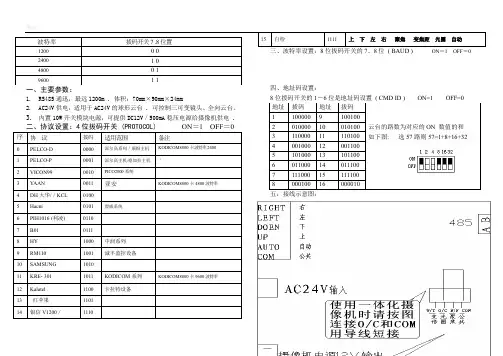

SA-DV使用说明书
（通用型解码板）
七寸及七寸以上球罩适用
本解码板工作电压为交流24V，千万不可将其直接接入220V 交流市电，切记！！！。

深圳市龙珠科技有限公司 H a r d & S o f t T e c h n o l o g y C o ., L T D .地址:深圳市西乡龙珠路99号2楼技术支持：support@ hsavd201.pdf本手册书写格式及专有术语：¾ 用户主机指用户采用的单片机，DA32X 指DA32系列数码音频解码板采用的单片机。

¾ 杜比要求指<<MULTICHANNEL DIGITAL AUDIO DECODING SYSTEM FOR CONSUMER PRODUCTS LicenseeInformation Manual Version 2.0 April, 1997>>。

¾ 杜比、Dolby 、Dolby digital 版权属于Dolby Laboratories Inc,所有。

http:// ¾ 杜比测试碟指DOLBY DVD DEMO AND TEST DISC VERSION 1.0。

¾ MP3为MPEG layer 3，解码无版权限制。

¾ HDCD 版本属于Pacific Microsonics Inc,所有。

http://www 。

¾ n 表示4bit （16进制，从0到f）变量，例如2nH / 0nnH 表示发送或接收指令及参数为16进制20H/ 00H 至2fH/ ffH 之间的任意数。

¾ b 表示位（2进制，从0到1）变量，例如0010b1bbB / 0nnH 时表示发送或接收指令及参数为16进制20H / 00H 至2fH / ffH 之间的任意数，但C2固定为1。

¾ nnH / nnH 为指令（C7-C0）/参数（P7-P0）的一般表示形式，发送及接收都适用。

特性¾ DA32HC 采用CRYSTAL CS4926（CS49326）24bit 音频DSP、CS8415 低时基误差96KHz 数码接收器及CS4228A 96K/24bit A/D & D/A CODEC 组成。

独立云台解码器
独立云台解码器
球机内置云台解码器
班级：交控D121 教师：谢之鑫
一、云台解码器的使用
IRIS 光圈控制
focus 聚焦
zoom 焦距调节
video 视频
Audio 音频
com 公共端
auto 自动
Left 左
right
右
up
上
down
下
baud
波特率
Protocol
协议
in/out
进/出
班级：交控D121 教师：谢之鑫
四、云台的安装
安装全景摄像机、云台总成 包括安装摄像机/镜头，安装全方位云台，调 整旋转行程（即限位）。方法如下： 第一步：将摄像机和镜头用英制螺钉固定在 全方位云台上，应保证摄像机和镜头的定 位为D1=D2，如图8。
班级：交控D121 教摄像机的电源和镜头的控制线按标识与云台上部的两组 可拆卸端子相连
班级：交控D121 教师：谢之鑫
四、云台的安装
第三步：将云台上的视频头与摄像机相连。 第四步：将连接好摄像机和接着的云台沿导向槽导入上罩的安装套管A
内（此方向是唯一的），搬动并旋转快速接驳器B，锁住云台。
班级：交控D121 教师：谢之鑫
L－云台左（LEFT）
R－云台右（RIGHT） A－云台自动（AUTO） U－云台上（UP）
-12V+摄像机电源
T1-镜头驱动电压跳线 T2-485负载电阻跳线 T4-摄像机电源驱动能力跳线
Z－焦距（ZOOM）
COM－镜头公共端 LAMP－射灯输出（220V） 220V－电源输入端
D－云台下（DOUN）
视频监控系统 智能视频监控技术
一、云台解码器
