红外智能球型一体化摄像机Camera lntegrared speed dome安装和使用手册在使用智能球型一体化摄像机之前,敬请您仔细阅读本使用手册一：用户须知非常感谢您购买使用本公司系列产品！根据本公司保修说明，在保修期内，产品在正常使用情况下所发生的故障，由本公司对产品进行免费维修或更换备件。
用户未经本公司同意不要自行拆卸修理。
在保修期内，除机壳、支架及其它外接电线维修更换外，其它机件如有损坏或发生故障，经本公司技术人员证实为正常使用情况下发生的，本公司将提供免费修理及更换器件。
以下情况不能提供免费维修：1、未经本公司许可，自行拆修和改装引起本设备故障和损坏；2、因客户运输途中，或人工搬卸而损坏；3、未按产品用户手册要求使用、维护、保养而造成的损坏，如坠落、挤压、进水、受潮、腐蚀及其他人为原因而造成的损坏；4、因非产品所适用的工作环境下或超负荷工作而导致故障；因产品使用过程中产生表面破损；5、自然灾害等导致的故障和损坏。
特别提醒：为实现本公司产品的全部功能，在系统中使用第三方产品前，必须进行兼容性测试。
二、产品特点：✧9寸球体美观大方，外罩整体随球机旋转使红外光线完全不被球罩遮挡，下球为独立体整体俯仰转动可完全避免反光现象，设置球机的波特率和地址码不需要打开球体在上罩下方有一块扣板可以轻松打开设置完后可以轻松扣上。
✧吊座与机身、下球与机身之间轴承连接，使球机运转更平稳、使用寿命也更长。
✧采用进口皮带传动，运转更平稳更可靠且无噪声。
✧采用进口步进电机，水平转速40°/ 秒。
✧采用台湾大功率12颗2W点阵红外灯，采用多种角度照射使得红外灯更均匀，实际有效距离达到120米。
✧不同角度的红外灯根据镜头变倍导致可视角度的变化分阶段打开或关闭，使红外灯照射角度与镜头的可视角度基本一致，有效解决普通变倍红外机由于小角度大功率红外灯在镜头可视角度大的时候开启出现的“手电”现象，并且使照射角度与当前摄像机可视角度不同的红外灯产生阶段性休息，使红外灯控制板的工作电流降低，元器件发热量与暗电流得到有效控制，大大改善了一体化摄像机的工作环境，真正意义的提高整机使用寿命与稳定性。

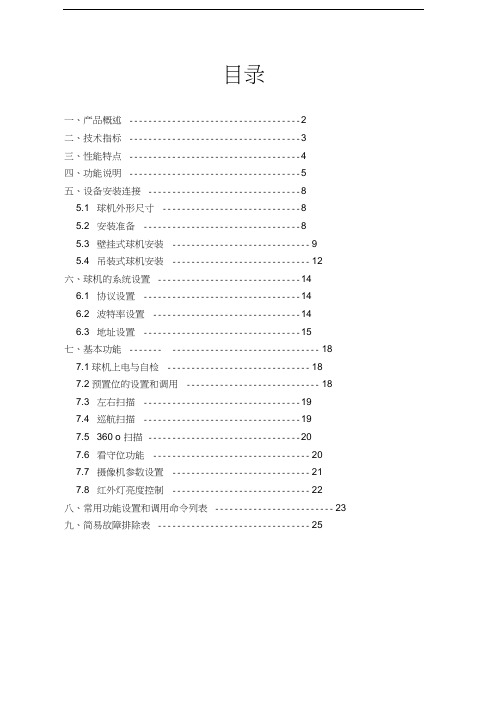

目录一、产品概述------------------------------------ 2二、技术指标------------------------------------ 3三、性能特点------------------------------------ 4四、功能说明------------------------------------ 5五、设备安装连接-------------------------------- 85.1 球机外形尺寸----------------------------- 85.2 安装准备--------------------------------- 85.3 壁挂式球机安装----------------------------- 95.4 吊装式球机安装----------------------------- 12六、球机的系统设置------------------------------ 146.1 协议设置--------------------------------- 146.2 波特率设置------------------------------- 146.3 地址设置--------------------------------- 15七、基本功能------- ------------------------------- 187.1 球机上电与自检------------------------------ 187.2 预置位的设置和调用---------------------------- 187.3 左右扫描--------------------------------- 197.4 巡航扫描--------------------------------- 197.5 360 o 扫描-------------------------------- 207.6 看守位功能--------------------------------- 207.7 摄像机参数设置----------------------------- 217.8 红外灯亮度控制----------------------------- 22八、常用功能设置和调用命令列表------------------------- 23九、简易故障排除表-------------------------------- 25安全注意事项1. 运输及保管过程中要防止重压、剧烈振动和水浸泡等对产品造成的损坏。
本产品的制造号码标示于底盖上和背盖上。
请在下面空白出填上本机的制造号码，并将此说明书妥加保存，以便需要时查核。
型号： —————————制造号码：—————————增强型智能化球机目录一、注意事项 (1)二、功能介绍 (2)三、球机设定 (5)四、安装步骤 (9)五、技术参数 (13)六、常见故障分析 (14)右，而非空载电压为１５Ｖ；否则，球机可能工作不正常。
3．球机内部为精密光学及电子器件，在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法，否则可能对产品造成损坏。
4．请不要自行拆卸球机内部器件，以免影响使用，里面没有用户自行维修的零件。
5．使用中必须遵守各项电气安全标准，配用本机自带的专用电源。
RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。
6．本机为室内安装使用，避免球机淋雨、受潮等。
在潮湿的地方请不要使用。
如果安装在室外，则必须使用密封防护罩，绝对禁止露天单独使用。
7．不要在超出限定的温度、湿度或电源规格的状态下使用本产品。
8．不管智能化高速球型摄像机电源是否接通，不要将摄像机瞄准太阳或极光亮的物体，不要将摄像机长时间瞄准或监视光亮的静止物体。
9．不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体。
清理污垢时，应以干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。
10．应小心使用智能化高速球型摄像机，应避免受撞或震动。
若使用不当，将受损害。
11．安装智能化高速球型摄像机时，请安装于具有足够承受力的位置。
12．镜头上如果粘有尘灰，请使用专用镜头纸。
a.内置解码器，集成多种协议，最多可集成16种通讯协议，通讯波特率可调，通过球机内部的简单拨码，即可与国内外主要系统兼容，通用性极强。
b.RS485串行控制；球机地址0～511。
2.集成全方位云台a. 水平360º无限位连续旋转，其转动速度从0.5～240rad/s连续调整；垂直方向转动范围0～90º，转速达60rad/s。
操作步骤球机设置巡航、点间巡航、扫描，只有“设置”预置点和“调用启动”预置点2种办法，只要知道NVR或者软件怎么设置预置点和调用预置点就可以了一、先说一下每个品牌NVR 怎么设置预置点和调用启动预置点，然后直接操作球机的指令就可以了1、【海康NVR】是怎么设置预置点和调用预置点（设置预置点:在“通道管理”里有个“云台配置”，右上角有“保存预置点”，当球机转到第一个位置“单击1”就把第一个预置点保存进去了，把球机转到第二个位置“单击2”就把第二个预置点保存进去了，第三个、第四个、第五个以此类推同样操作方法.调用启动预置点：点击“调用预置点”输入球机启动指令就可以了）2、【巨峰NVR】（设置预置点：点击右键“云台控制”，把球机转到第一个位置点击右边“设置”，界面跳转另外个界面，在预置点后面方框里改成“1”，点击下面的“设置”按钮，就把第一个点保存进去了，接着画面跳转到之前的界面，把球机转到第二个位置点击右边的设置，把预置点后面的数字改成“2”，点击下面的设置按钮，就把第二个点保存进去了，第三个、第四个、第五个以此类推同一操作方法。
调用启动预置点：点击左下角“页面切换”按钮，在“值”后面的方框里输入球机启动指令，单击旁边的预置点按钮就可以启动了)3、【大华NVR】（设置预置点：点击右键“云台控制”，在点击右边一个向右的按钮，然后在点击右下角齿轮按钮，此时画面变成，点击左边上下左右控制按钮，把球机转到第一个位置，把预置点后面改成“1”，然后点击“设置”这样就把第一个预置点保存进去了，把球机转到第二个位置，把预置点后面改成“2”，单击“设置”这样就把第二个点保存进去了，第三、第四、第五个预置点以此类推同样操作方法，设置好预置点后就是启动预置点。
调用启动预置点：把“值”后面的数字改成球机启动指令，单击下方的“预置点”按钮就可以了启动了4、【中维NVR】（设置预置点：右键“系统设置”，点击“云台设置”，点击相应通道的“设置”，单击“预置点”，然后把球机转到第一个位置，在预置点后面方框里改成“1”数字，点击“添加”按钮，这样就把第一个预置点保存进去了，把球机转到第二个位置，把预置点改成“2”点击“添加”就把第二个预置点保存进去了，第三、第四、第五个以此类推同样操作方法，中维NVR需要单独添加“启动预置点”，这样才可以启动，在预置点后面的按钮输入球机启动命令值，然后点“添加”这样就操作完成了。
球机操作简易说明点击次数：1688 发布时间：2007-1-27ZOOMDOME球机操作简易说明一、功能描述：●采用功能完善的高性能数字DSP设计，性能稳定。
●内部设置数据断电后不丢失。
●采用RS-485总线控制。
●160个预置位随意存储，定位准确。
●水平360度连续旋转，无监视盲区。
●垂直方向实现180度自动翻转连续监视。
●自动光圈，自动聚焦，自动白平衡控制。
●夜视功能，根据环境光线的变化自动转换摄像机照度(依摄像机功能而定)。
●旋转速度根据镜头变倍倍数自动调整，实现大倍数对物体的更加准确的定位。
●精密细分电机驱动，运行平稳，控制灵敏。
●一体化集成设计，结构紧凑，可靠性高。
●快装结构，球壳和内胆分离设计，维修检测方便。
★自动翻转功能：(高速球适用)操作者将镜头拉到底部(垂直)后若仍按住摇杆，此时球机自动水平旋转180度后随即向上翻转90度，画面即看到背面的景物，从而实现纵向180度的全程连续监视。
当球机垂直电机在转到极限位置(摄像机与地面垂直)的时候，如果键盘继续操作发命令让球机继续向垂直极限方向运动时，水平电机转动180度使摄像机翻转，然后垂直电机反方向转动。
★焦距/转速自动匹配技术：(高速球适用)基于人性化设计，智能高速球根据焦距的远近自动调整摄像机水平和垂直转速，使手动跟踪目标操作更加简便易行。
★自动限扫描功能：(所有球机适用)自动扫描是智能高速球内置的功能，可以预先设置左右两个位置，只需一个外部命令就可以让球机自动的在左右两个位置以一恒定的速度往复不停的运动，实现无人操作自动巡视。
为简便操作，本智能高速球在设置好线扫起点后，然后水平移动球机，无需设置线扫终点，当启动线扫的时候，球机自动存储线扫终点。
当线扫功能时，设置77号预置点设置线扫起点，通过摇杆控制球机到所需位置，当调用77号预置点时球机将自动存储当前的位置为线扫终点，运行线扫状态时，屏幕左上方闪动SWEEPING。
通过菜单控制可以调节线扫速度和线扫在限位的停留时间，在菜单项SWEEP SPEED：__可以调节线扫的速度(1-8速度可调)，在菜单项SWEEP DELAY：__可以调节在限位的停留时间(1-999秒可调)。
操作步骤球机设置巡航、点间巡航、扫描，只有“设置”预置点和“调用启动”预置点2种办法，只要知道NVR或者软件怎么设置预置点和调用预置点就可以了一、先说一下每个品牌NVR 怎么设置预置点和调用启动预置点，然后直接操作球机的指令就可以了1、【海康NVR】是怎么设置预置点和调用预置点（设置预置点:在“通道管理”里有个“云台配置”，右上角有“保存预置点”，当球机转到第一个位置“单击1”就把第一个预置点保存进去了，把球机转到第二个位置“单击2”就把第二个预置点保存进去了，第三个、第四个、第五个以此类推同样操作方法.调用启动预置点：点击“调用预置点”输入球机启动指令就可以了）2、【巨峰NVR】（设置预置点：点击右键“云台控制”，把球机转到第一个位置点击右边“设置”，界面跳转另外个界面，在预置点后面方框里改成“1”，点击下面的“设置”按钮，就把第一个点保存进去了，接着画面跳转到之前的界面，把球机转到第二个位置点击右边的设置，把预置点后面的数字改成“2”，点击下面的设置按钮，就把第二个点保存进去了，第三个、第四个、第五个以此类推同一操作方法。
调用启动预置点：点击左下角“页面切换”按钮，在“值”后面的方框里输入球机启动指令，单击旁边的预置点按钮就可以启动了)3、【大华NVR】（设置预置点：点击右键“云台控制”，在点击右边一个向右的按钮，然后在点击右下角齿轮按钮，此时画面变成，点击左边上下左右控制按钮，把球机转到第一个位置，把预置点后面改成“1”，然后点击“设置”这样就把第一个预置点保存进去了，把球机转到第二个位置，把预置点后面改成“2”，单击“设置”这样就把第二个点保存进去了，第三、第四、第五个预置点以此类推同样操作方法，设置好预置点后就是启动预置点。
调用启动预置点：把“值”后面的数字改成球机启动指令，单击下方的“预置点”按钮就可以了启动了4、【中维NVR】（设置预置点：右键“系统设置”，点击“云台设置”，点击相应通道的“设置”，单击“预置点”，然后把球机转到第一个位置，在预置点后面方框里改成“1”数字，点击“添加”按钮，这样就把第一个预置点保存进去了，把球机转到第二个位置，把预置点改成“2”点击“添加”就把第二个预置点保存进去了，第三、第四、第五个以此类推同样操作方法，中维NVR需要单独添加“启动预置点”，这样才可以启动，在预置点后面的按钮输入球机启动命令值，然后点“添加”这样就操作完成了。
高速球形一体化摄像机用户手册目录第一章产品概述 (5)第二章安全及注意事项 (6)第三章技术参数 (7)3.1电器规格 (7)3.2工作环境 (7)3.3机械运动技术参数 (7)3.4控制通讯方式 (8)3.5外型尺寸 (9)第四章球机的设置安装及连接 (10)4.1球机的设置 (10)4.1.1球机开关位址设置 (11)4.1.2球机通讯协议设置 (11)4.1.3球机通讯速率（标准）设置 (12)4.2球机的安装 (13)4.2.1壁架支架式安装 (13)4.2.2嵌顶式安装 (16)4.3球机的连接 (17)4.3.1球机内部的连接 (17)4.3.2球机外部的连接 (18)4.3.2.1带报警功能球机的连接 (18)4.3.2.2不带报警功能球机连接 (19)4.3.2.3球机485通讯线的连接 (19)4.4球机的试机 (20)第五章主要功能介绍 (21)5.1名词解释 (21)5.2操作功能 (21)5.3机械及安装功能 (22)5.4内置数码摄像机 (22)5.5其他功能 (23)5.6监视器屏幕提示符介绍 (25)第六章OS D菜单设置 (26)6.1O S D菜单结构 (26)6.2O S D菜单设置操作 (27)6.2.1用F O RE A D Y或V TC协议操作 (27)6.2.2用P E LC O协议操作 (27)6.3设置操作 (28)6.3.1系统设置 (28)6.3.1.1语言设置 (28)6.3.1.2显示开关位址 (28)6.3.1.3操控位址（控制位址）设置 (28)6.3.1.4防区位址设置 (28)6.3.1.5其它设置 (28)6.3.1.5.1日期设置 (28)6.3.1.5.2星期设置 (28)6.3.1.5.3时间设置 (28)6.3.1.5.4显示位置设置 (28)6.3.1.5.5显示方式设置 (29)6.3.1.5.6运行提示设置 (29)6.3.1.5.7时间排程设置 (29)6.3.2影像设置 (29)6.3.2.1曝光设置 (29)6.3.2.2效果设置 (29)6.3.2.3镜头功能设置 (29)6.3.2.4影像补偿设置 (29)6.3.2.5遮蔽设置 (29)6.3.2.6图像设置保存 (29)6.3.3报警设置 (29)6.3.3.1报警位址设置 (29)6.3.3.2状态设置（报警工作状态） (30)6.3.3.3布防方式设置 (30)6.3.3.4定时布防设置 (30)6.3.3.5报警联动设置 (30)6.3.3.6视频异动报警的工作模式设置 (30)6.3.3.7视频异动报警的联动设置 (32)6.3.3.8查询报警记录 (32)6.3.4运行设置 (32)6.3.4.1预置位设置 (32)6.3.4.2巡视组设置 (32)6.3.4.3扫描设置 (32)6.3.4.4模式设置 (33)6.3.4.5守望位设置 (33)6.3.4.6自动追踪设置 (33)6.3.5系统测试 (34)6.3.5.1启用坐标设置 (34)6.3.5.2停用坐标设置 (34)6.3.5.3系统测试 (34)6.3.5.4控制限速 (34)6.3.5.5镜头限速 (34)6.3.6出厂设置 (34)6.3.6.1恢复出厂设置 (34)6.3.6.2恢复开关位址 (34)第七章故障及排除方法 (35)第八章保养及服务 (36)第九章声明 (37)第一章产品概述高速球形一体化摄像机（简称球机，高速球）是集一体化摄像机与万向变速云台于一体的高科技监控产品，可任意迅速定位及连续追踪扫描，实现全方位，无死角的监视，可以自动适应环境明暗和焦距远近的变化，被广泛用于机场码头、银行金库、场馆会所、治安防范，军事禁区等场所的24小时全天候监控。
红外球机使用说明书（360）一、技术参数通信方式：RS-485串行通讯，双绞线传输输入电压：AC 220 V驱动镜头控制电压：DC11.5V/500Ma累计偏差：自动巡视时，小于1度／24小时。
预置位数量： 128个（特殊功能见后附表）预置位精度：＜1°（自动校正误差）预置位花样： #1～#10号位置自动扫描预置位停留时间： 1秒到20秒可设置两点巡视：支持（可任意设置两点巡视范围）自动巡视：支持（球机水平自动往返扫描）工作温度： -30℃～60℃通信防雷：支持；防水功能：支持远距离夜视：7寸红外球夜视距离120米,(四颗大功率1W灯+12颗食人鱼+28颗Φ8)9寸红外球夜视距离150米,(六颗大功率1W灯+12颗食人鱼+48颗Φ8)二、主要特点1、外形美观精巧2、室内外悬挂安装方式3、六种不同的高分辨率一体化摄像机可选择4、一组巡航扫描5、可变自动巡视预置点停留时间 1秒到 20秒6、预置目标速度：水平12度/秒，垂直12度/秒7、自动识别多种协议：如 Pelcod， Pelcop 。
8、水平360度不间断转动。
！！可任意设置两点巡视范围功能，有效降低了智能球机的故障率！！！记忆功能；既智能球机在巡航工作时，突然断电，重新通电后，解码板程序会自动记忆回到断电前的工作模式。
三、球机预置点的工作：通电后解码板进行自检（转到最上方），然后立即回到第一个预置点（需预先设置预置点）。
当巡航转动3次后程序会自动进行零点校准，即可重新恢复到原来预置的位置。
也可手动对其校准。
1条可编程自动巡视线（预置点1－10循环调用），即按轨迹巡视，巡视停留时间1秒--20秒，任意设置。
该功能将取代云台的自动功能。
四．球机设置Array特殊功能号附表键盘操作如下1.功能键设置；调用 66 号，球机向左360度不间断旋转；既 [ Call ] + 66 + [ Enter ]调用 67 号，球机向右360度不间断旋转;既 [ Call ] + 67 + [ Enter ]设置 33 号，左限位( 智能球做任意两点巡视位置)既 [ Preset ] + 33 + [ Enter ]设置 34 号，右限位（智能球机做任意两点巡视位置）。
球机操作手册适用于：尤思科所有高速球机（迷你球机除外）深圳尤思科安防科技有限公司安全措施1．安装或维修人员的技能要求①具有从事CCTV系统安装或维修的资格证书。
②具有从事高空作业的资格证书。
③具有低压布线和低压电子线路接线的基础知识和操作技能。
④了解并熟悉本产品使用说明。
2．升降设备的要求①使用适合安装地点和球机安装方式的安全升降设备。
②升降设备具有到达安装位置的足够举升高度。
③升降设备具有良好的安全性能。
注意事项1．小心运输运输及保管过程中要防止重压、剧烈振动和浸泡等对产品造成的损坏。
本产品必须采用分体包装形式运输，无论工程商发货还是返回工厂维修，若因未采用安全包装而运输，造成的任何产品损坏，不属保修范围。
2．发生故障时如果本机出现冒烟、异常气味或功能不正常，应立即关闭电源并断开电源线，停止使用本机，然后与制造商联系。
3．切勿拆开或改装切勿打开壳体，否则可能会导致危险或引起本机损坏。
如果进行内部设定或维修，请与制造商联系。
4．切勿把别的物品放入本机确认摄像机内应没有金属物或易燃物。
如果机内有异物，可能会引起着火、短路或损伤。
如果水或液体流入摄像机，请立即关闭电源并断开电源线，然后与制造商商谈。
小心地保护摄像机，避免雨水、海水侵蚀。
5．小心提放本机为了避免损伤，切勿使摄像机掉落或遭受强烈的震动或冲击。
6．设置在远离电场和磁场的场所如果设置在电视机、无线电发射机、电磁装置、变压器、扬声器附近,它们产生的电磁场将会干扰图像。
7．避免湿气和灰尘为了避免摄像机损坏，切勿把摄像机设置在有油烟或水蒸气、温度过高或有很多灰尘的场所。
8．避免高温切勿设置在取暖炉或其他热源的附近，如聚光灯。
也不要设置在易受阳光照射的地方，否则会引起摄像机的变形、褪色或其他损伤。
当设置在天花板、厨房或锅炉房附近时，温度可能会升得很高。
9．清洁用软布擦拭能去掉壳体上的脏物。
要除去污垢，可用软布沾上洗涤剂溶液并拧干后擦拭，然后再用干的软布擦干。
切勿使用汽油、涂料稀释剂或其他化学品清洁壳体，否则可能会引起变形和涂漆剥落。
在使用化学性抹布时，务必阅读全部随带的使用说明书。
不要让塑料和橡胶材料长时间与机壳接触，不然会引起损伤和涂漆剥落。
