(整理)接地电阻测试要求：

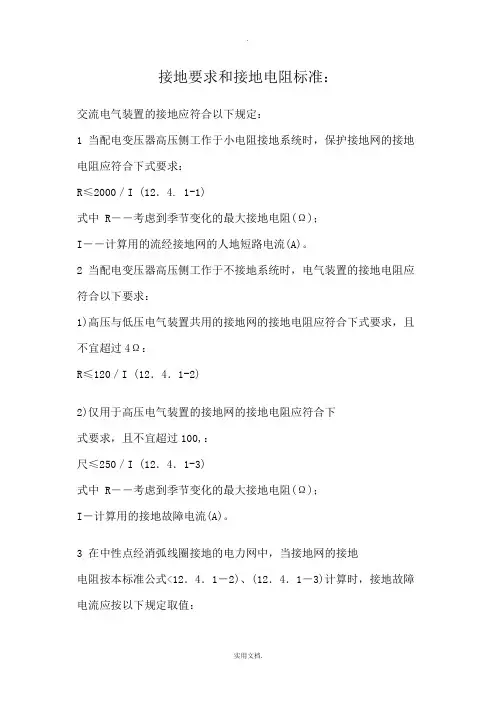

以下是引用片段：以下是引用czy01在2009-8-1810:19:00的发言：大家好我刚接触安装这块想请问大家屋面防雷接地的电阻怎么测试？楼层那么高是需要把线引至屋面还是用特殊仪器（比如说无线的电阻测试仪啊什么的）电阻是多少？请高手指点目前工地上比较常用的是ZC-8型接地电阻测试仪，使用方法如下：一、接地电阻测试要求：a.交流工作接地，接地电阻不应大于4Ω；b.安全工作接地，接地电阻不应大于4Ω；c.直流工作接地，接地电阻应按计算机系统具体要求确定；d.防雷保护地的接地电阻不应大于10Ω；e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒C ˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

lxt9607于2009-8-18 12:32:00修改了此贴子防雷接地系统【2009-4-30】【阅读：633次】27.1 设置目的接地是广泛应用的安全技术措施之一。

保护性接地装置与其相连接的保护线（保护导体），按现行标准以文字符号“PE”表示。

企业中，低压配电系统主要有TN 系统、TT系统，IT系统三种接地制式。

对于有些高压输电变配电设备装置以及发电设备等，为了满足设备在运行上的需要或当发生事故时使继电保护装置动作而必须将电气回路中性点接地。

接地与人身安全，与防火防爆，与设备安全等关系极大，为此，特设置本项目。

27.2 适用范围企业低压配电系统采用TN、TT、IT三种配电用电形式的接地系统及高压电力设备的接地（其它接地可参照相关条款）。

重点评价TN系统及危险性大的场所。

27.3 评价要点27.3.1 电源系统接地制式的运行应满足其结构的整体性，独立性的安全要求电源系统接地制式不同，安装规范要求不同。

同一台发电机，同一台变压器供电网路中，不应采用两种不同接地制式的保护方式。

PE线有最小截面的要求，如表2－27－1。

表2－27－1PE线最小截面规格PE线采用单芯绝缘导线时，按机械强度要求，其截面当有机械性的保护时为2.5mm2；无机械性的保护时为4 mm2。

PE成PEN干线为铜材时，不应小于10mm2；为铝材时，不应小于16mm2，多芯电缆时，不应小于4mm2。

TN 系统的装置或设备外露可导电部分严禁用作PEN线。

PEN 线严禁接入开关设备；不得断股成断线。

TN系统整体结构主要是由工作接地，主干保护线（主干PE或PEH线），设备保护线（PE线），故障速断保护装置，重复接地或等电位联结所组成。

它必须保证系统整体性、连续性、可靠性。

TN系统按照中性线（N）与保护线（PE）组合情况的不同，可分为TN－S系统、TN－C系统、TN－C－S系统三种接地形式。

在TN系统的接地形式中，所有用电（受电）设备的外露可导电部分必须用PE线（或共用中性线即PEN 线）与电力系统的接地点相连接（先接至主干PE线），且必须将能同时触及的外露可导电部分接至同一接地装置，不允许任何漏接、错接、混装现象，否则应装设能自动切除接地故障的继电保护装置。

采用TN－C－S系统时，PE 与N从某点（一般为进户处）分开后，就不能再合并，且N 线绝缘水平应与相线相同。

对新改扩工程，应推行TN－S 系统并辅以总等电位联结以及在局部范围内作辅助等电位联络。

需要接地的直流系统的接地装置，应符合有关规定。

27.3.2 各接地装置的电阻检测合格各种接地装置应在干燥季节检测其接地电阻。

一般来讲，低压电力网中的电源系统工作接地电阻不超过4Ω；低压线路每处重复接地电阻不超过10Ω；电力设备接地电阻不超过4Ω；其他应遵从安全设计或有关规定。

重复接地电阻检测必须与主干PE 线或PEN线断开后进行。

27.3.3 TN系统重复接地布设合理27.3.3.1 对于架空线路干线和分支线的终端以及沿线每1km处，其PE线或PEN线应重复接地。

电缆线路和架空线路在每个建筑物（包括非生产场所）或车间的进线处（如无特殊要求，对小型单层建筑，距接地点不超过50m可除外），均需重复接地。

高低压同杆架设的电力线路段的低压主干PE线或PEN线应重复接地。

以金属外皮等作主干PE 线（或PEN线）的低压电缆也应重复接地。

27.3.3.2 车间内部宜采用环状重复接地，PE干线或PEN线与接地装置至少有两点连接，除进线处外，其对角最远点也应设一处重复接地，而且车间周长超过400m者。

每200m应重复连接一次。

27.3.3.3 具有爆炸和火灾危险场所应在专用的主干PE 线上设置接地装置。

27.3.3.4 使用公用变压器的单位应在进户处、线路末端和重点部位布设重复接地。

27.3.3.5 采用接地故障保护且不能满足切断故障回路的时间要求时，应在建筑物内或局部范围内作等电位联结。

27.3.4 接地装置的连接与保护27.3.4.1 交流电力装置的接地体，在满足热稳定条件下，宜利用自然接地体；但应避免某些自然接地体的变动（如自来水管系统）而受到影响，可燃液体或气体等管道禁止作为保护接地体。

27.3.4.2 接地装置宜采用钢材，导体截面应符合稳定和机械强度的要求，但不应小于（表2－27－2）所列规格：表2－27－2钢接地体和接地线的最小规格注：电力线路杆塔的接地体引出线的截面不应小于50mm2，引出线应热镀锌。

接地体顶面埋没深度应符合设计规定，且不小于0.6m。

27.3.4.3 接地装置的钢体连接必须保持完好电气通路，包括接地体的引出线在内，应全部采用焊接。

焊接必须牢固，焊接长度符合下列要求：①扁钢为其宽度的2倍，四边施焊。

②圆钢为其直径的6倍，双面施焊。

③圆钢与扁钢连接时，其长度为圆钢直径的6倍。

④扁钢与钢管，扁钢与角钢与超重机轨道，与伸缩缝，沉降缝等处焊接时，应有弧形（或直角形）连接结构。

27.3.4.4 接至主干PE线（或PEN线）的接地线应使用镀锌螺栓连接，接触紧密，离地面距离宜为250－300mm；离建筑物墙壁的间隙宜为10－15mm；容易受到损伤的地方应采取保护措施。

27.3.5 接地装置标识与资料27.3.5.1 标识明晰每一处接地装置应编号，有专用接地装置标示牌，并注明检测日期与数据，图形符号用“E”或“”。

明敷接地PE干线的表面应涂以用15－100mm宽度相等的绿色和黄色相间的条纹。

在每个导体的全部长度上或只在每个区间或每个可接触到的部位宜作出标志。

当使用胶带时，应使用双色胶带。

中性线宜涂蓝色标志。

自然接地体与人工接地体连接处应有便于分开的断接卡和色标，便于运行、维护和检测接地电阻。

27.3.5.2 资料齐全完整接地装置的设计资料，施工与变更资料，检测与检查资料，应当齐全完整，便于考证有效性。

资料应真实可靠。

定期检测，必须出具有效的正式报告。

报告应由专业单位或部门认可。

通过高低压线路图的走向、分布查证接地装置布设以及接地装置的编号、位置，查证隐蔽工程图，历年来接地装置检测数据及有关管理检查记录。

27.4 计分方法27.4.1 本项目应得分为15分。

27.4.2 对系统运行的整体性、独立性进行查证，如果不符合安全运行要求，此项不计分。

27.4.3 在第一条符合要求的情况，对每一个系统及每一条回路进行评价，按下式计分：实得分＝15－0.54××100 27.5引用标准GB50054－95《低压配电设计规范》GB50169－92《电气装置安装工程接地装置施工及验收规范》GB4776－84《电气安全名词术语》GB50173－92《电气装置安装工程35KV及以下架空电力线路施工及验收规范》28 防雷接地系统28.1 设置目的雷电是一种自然力。

雷电效应的破坏作用具有综合性和复杂性：当雷电击中地面物体时，在这些物体中通过的雷电流引起热效应、机械效应与电动力效应等损坏设备、设施，包括微电子器件，引起重大火灾和爆炸事故，可以造成大面积停电而影响生产与生活；当雷电击中人体或者击中物体的附近所形成的跨步电压和接触电压，可以造成人员伤亡。

为此，特设置本项目。

28.2 适用范围所有易遭受雷击区域的建筑物、构筑物，以及雷电波侵入室内可能造成危害的场所及设备。

28.3 评价要点28.3.1 防雷技术措施须经安全设计与验算，使其保护范围有效28.3.1.1 正确地设计、验算和合理地布置、安装防雷装置。

28.3.1.2保护空间范围至少应满足被保护半径和被保护的高度这两个方面。

应防雷直击、防雷侧击，防雷电波侵入，防雷反击、防地电位升等。

每年在雷雨季节前，进行动态安全评价检查与验算，保证保护范围的有效性。

28.3.1.3 进行安全设计与验算，应达到建筑物和构筑物地防雷分类和电气设备过电压保护的要求，且注意保护方式和计算公式的选择。

28.3.2 防雷装置完好28.3.2.1 接闪器：避雷针一般采用圆钢或焊接钢管制成，且应镀锌或涂漆。

针长1m以下的，圆钢为Ф12mm，钢管为Ф20mm。

针长1－2m的，圆钢为Ф16mm，钢管为Ф25mm。

烟囱顶上的针，圆钢为Ф20mm，钢管为Ф40mm。

避雷网和避雷带一般采用圆钢或扁钢。

圆钢直径不小于8mm，避雷扁钢截面不小于48mm2，厚度不小于4mm。

避雷线一般采用不小于35mm2镀锌钢绞线。

腐蚀性较强的场所，应适当加大其截面或采取其他防腐措施。

28.3.2.2 引下线引下线应沿建筑物、构筑物外墙敷设，并经最短路径接地。

金属构件如消防梯等可作引下线，但其所有部件均应连成电气通路。

引下线尺寸圆钢Ф8mm，扁钢截面48mm2，厚度4mm。

装置在烟囱上的引下线，圆钢Ф12mm，扁钢截面100mm2，厚度4mm。

在易受机械损坏的地方，地面上约1.7m至地面下0.3m的一段接地线应采取保护性措施。

28.3.2.3 接地装置：避雷针（带）与引下线的接地装置连接应采用焊接。

整体防雷装置应保证完好的电气通路和连接的可靠性（包括跨接线和过度伸缩缝的处理等）。

移动塔吊、龙门吊、高度在15m以上，应通过导轨双向n型焊接接地。

金属构架，金属烟囱（壁厚在4mm）应利用主体设备防雷接地。
