建筑物接地电阻的测试方法及要求

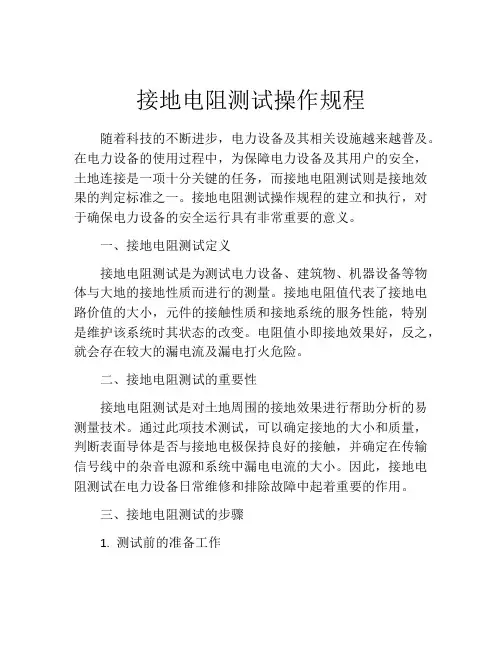

接地电阻测试操作规程随着科技的不断进步，电力设备及其相关设施越来越普及。

在电力设备的使用过程中，为保障电力设备及其用户的安全，土地连接是一项十分关键的任务，而接地电阻测试则是接地效果的判定标准之一。

接地电阻测试操作规程的建立和执行，对于确保电力设备的安全运行具有非常重要的意义。

一、接地电阻测试定义接地电阻测试是为测试电力设备、建筑物、机器设备等物体与大地的接地性质而进行的测量。

接地电阻值代表了接地电路价值的大小，元件的接触性质和接地系统的服务性能，特别是维护该系统时其状态的改变。

电阻值小即接地效果好，反之，就会存在较大的漏电流及漏电打火危险。

二、接地电阻测试的重要性接地电阻测试是对土地周围的接地效果进行帮助分析的易测量技术。

通过此项技术测试，可以确定接地的大小和质量，判断表面导体是否与接地电极保持良好的接触，并确定在传输信号线中的杂音电源和系统中漏电电流的大小。

因此，接地电阻测试在电力设备日常维修和排除故障中起着重要的作用。

三、接地电阻测试的步骤1. 测试前的准备工作(1) 打开电器室门窗，插头已拔，确保着陆电力设备通电状态已经断电，再次确认安全指示灯处于关闭状态。

(2) 安装测试设备。

选择合适并且满足测试需求的接地电阻测试仪器设备，确保测试设备的准确性、稳定性和安全性。

2.测试过程及操作规程(1) 测试人员根据测试仪器设备的操作说明手册进行设备的启动，确保测试设备的正常运转并做好测试方法的选择。

(2) 认真检查测量回路中的各个部件的电源、电缆、插头、电阻分接器等，并严格按要求进行接线。

保证测试数据的精确度、可信度和稳定性。

(3) 通过选择测试电极的数量、放置位置和测试电流的大小，开始进行测试，并严格按照测试范围的要求调节测试电流，避免产生误操作，加强安全管理和质量素质。

(4) 测试期间，应在测试现场设置警示标志，并进行现场监控，确保测试人员和工作环境的安全。

(5) 测试结果进行分析，并进行误差分析和校验，最终确定测试结果。

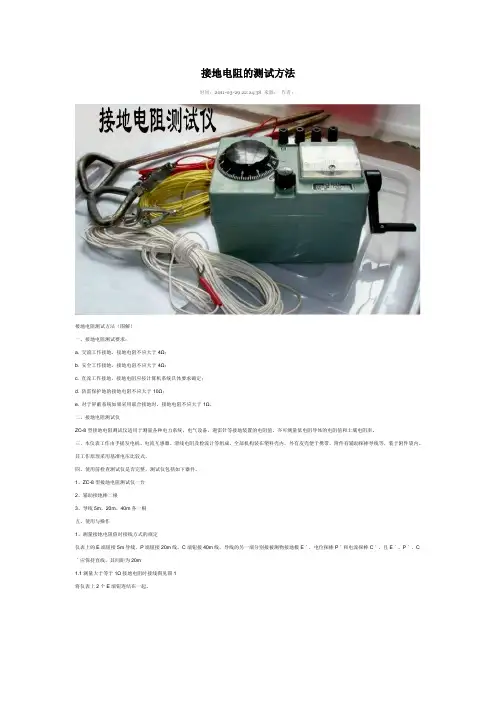

接地电阻的测试方法时间：2011-03-29 22:24:38 来源：作者：接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、C ˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

此主题相关图片如下：测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

一、地阻的测量原理影响接地电阻的因素很多：接地桩的大小（长度、粗细）、形状、数量、埋设深度、周围地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等等。

为了保证设备的良好接地，利用仪表对地电阻进行测量是必不可少的，常用的测量仪器是手摇式地阻表和钳形地阻表。

1．手摇式地阻表测量原理手摇式地阻表是一种较为传统的测量仪表，它的基本原理是采用三点式电压落差法，如图1所示。

其测量手段是在被测地线接地桩（暂称为X）一侧地上打入两根辅助测试桩，要求这两根测试桩位于被测地桩的同一侧，三者基本在一条直线上，距被测地桩较近的一根辅助测试桩（称为Y）距离被测地桩20 米左右，距被测地桩较远的一根辅助测试桩（称为Z）距离被测地桩40米左右。

测试时，按要求的转速转动摇把，测试仪通过内部磁电机产生电能，在被测地桩X和较远的辅助测试桩（称为Z）之间“灌入”电流，此时在被测地桩X和辅助地桩Y之间可获得一电压，仪表通过测量该电流和电压值，即可计算出被测接地桩的地阻。

2．钳形地阻表测量原理钳形地阻表是一种新颖的测量工具，它方便、快捷，外形酷似钳形电流表，测试时不需辅助测试桩，只需往被测地线上一夹，几秒钟即可获得测量结果，极大地方便了地阻测量工作。

钳形地阻表还有一个很大的优点是可以对在用设备的地阻进行在线测量，而不需切断设备电源或断开地线。

电路中E和I旁的圆环表示钳形地阻表的环形卡口，Rx为被测地线桩的地阻，R1、R2 ．．．Rn 为分布式接地系统中其它接地点的地阻。

该图可以进一步等效为图3。

测量时，钳形地阻表利用电磁感应原理通过其前端卡口（内有电磁线圈）所构成的环向被测线缆送入一恒定电压E，该电压被施加在图3所示的回路中，地阻表可同时通过其前端卡口测出回路中的电流I，根据E和I，即可计算出回路中的总电阻，即：E／I＝Rx＋1／（1／R1＋1／R2＋．．．＋1／Rn）1／（1／R1＋1／R2＋．．．＋1／Rn）为R1、R2 ．．．Rn并联后的总电阻在分布式多点接地系统中，通常有Rx ＞＞1／（1／R1＋1／R2＋．．．＋1／Rn），“＞＞”意为“远远大于”假设上述条件成立，则被测地阻Rx＝E／I。

接地电阻国家标准建筑物接地电阻的要求依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。

第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

第条：危险区域应采取相应的防静电措施。

凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

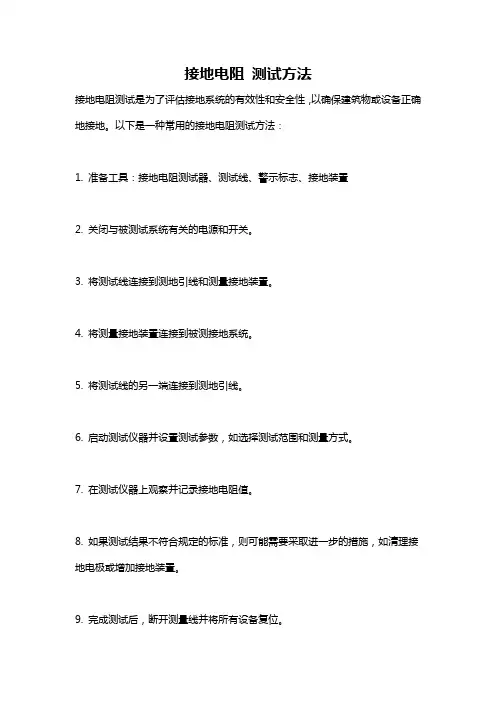

接地电阻测试方法
接地电阻测试是为了评估接地系统的有效性和安全性，以确保建筑物或设备正确地接地。

以下是一种常用的接地电阻测试方法：
1. 准备工具：接地电阻测试器、测试线、警示标志、接地装置
2. 关闭与被测试系统有关的电源和开关。

3. 将测试线连接到测地引线和测量接地装置。

4. 将测量接地装置连接到被测接地系统。

5. 将测试线的另一端连接到测地引线。

6. 启动测试仪器并设置测试参数，如选择测试范围和测量方式。

7. 在测试仪器上观察并记录接地电阻值。

8. 如果测试结果不符合规定的标准，则可能需要采取进一步的措施，如清理接地电极或增加接地装置。

9. 完成测试后，断开测量线并将所有设备复位。

10. 如果接地电阻测试结果满足标准，则可以再次开启与被测试系统相关的电源和开关。

上述方法可以有效地测试接地电阻值。

然而，具体的测试方法可能因国家、行业标准而有所不同，因此最好参考当地的相关标准或咨询专业人士以获取准确的测试方法。

接地电阻测试方法接地电阻是一个非常重要的安全参数，它可以用来测试系统的安全性和可靠性。

本文旨在详细介绍如何进行接地电阻测试，以及其相关技术要点。

一、接地电阻测试的基本原理接地电阻测试是检测系统地线安装质量的一种测试方法，它可以用来检测地线是否达到规定的安全要求，确保系统的安全性和可靠性。

接地电阻测试的基本原理是：用低阻抗旋转电阻器（回路图中的“R”）、有效原始接地点（即从电源到地）处计算出来的电路电阻值（即电流比电压）作为接地电阻的测量值。

二、不同类型的接地电阻测试方法1.仪器法仪器法是接地电阻测试最主要的方法之一，它利用专业仪器测量接地电阻，实现准确、可靠的测量。

常用的仪器有安全接地测试仪、接地电阻表等，它们可以通过测量电流、电压和功率来测量接地电阻的准确度。

2.电感法电感法也称为短路电感法，是一种快速准确测量接地电阻的方法。

它利用电感器结合脉冲发生器的原理，通过短路测试接地电阻，从而获得接地电阻值。

3.电位法电位法也称为滤波电位法，是用于测量接地电阻的一种特殊测量方法。

它采用脉冲发生器作为输入源，在接地电阻测试点上输出一个脉冲电压，通过测量脉冲电压的幅度，从而可以获得接地电阻的值。

三、接地电阻测试的注意事项1.应按规定的接地电阻值进行测试，如果设备接地电阻超过所规定的值，可能会产生安全风险。

2.接地电阻的测量结果应及时记录，频繁进行接地电阻测试，以保证系统的安全性。

3.在测试过程中，应按正确的测试步骤进行操作，以避免测量失败，以保证测量的准确性。

四、总结接地电阻是电力系统运行安全的重要参数，它的测量不仅可以保证系统的安全性，也可以预防事故的发生。

本文详细介绍了接地电阻测试的基本原理和不同类型的测试方法，以及测试过程中的注意事项，以期能够帮助读者更好地了解接地电阻测试的要点。

检测接地电阻的方法
检测接地电阻的方法主要有以下几种：
1. 二线法：使用电阻测量仪检测接地电阻，其中一根测量线连接到待测接地装置的接地体上，另一根测量线连接到地面上，通过测量仪器的读数来得出接地电阻值。

2. 三线法：与二线法类似，但使用了额外的一根测量线，将其连接到接地电阻装置上的测量点，并连接到地面上的测量点，从而通过测量仪器得出更精确的接地电阻值。

3. 四线法：除了使用三线法的测量方式外，还使用一根相反方向的电流线，从而消除测量线的电阻对结果的影响，得出更准确的接地电阻值。

4. 电流平衡法：通过将测试电流注入接地装置中，并测量返回的电流大小，从而计算出接地电阻值。

5. 电压降法：将测试电流注入接地装置中，并测量接地体和地面之间的电压降，再根据欧姆定律计算出接地电阻值。

以上方法中，四线法是最为准确的一种方法，但也需要相应的测量仪器来进行测量。

具体选择哪种方法要根据具体情况来决定，例如需要考虑测试的精度要求、
测试环境的条件等。

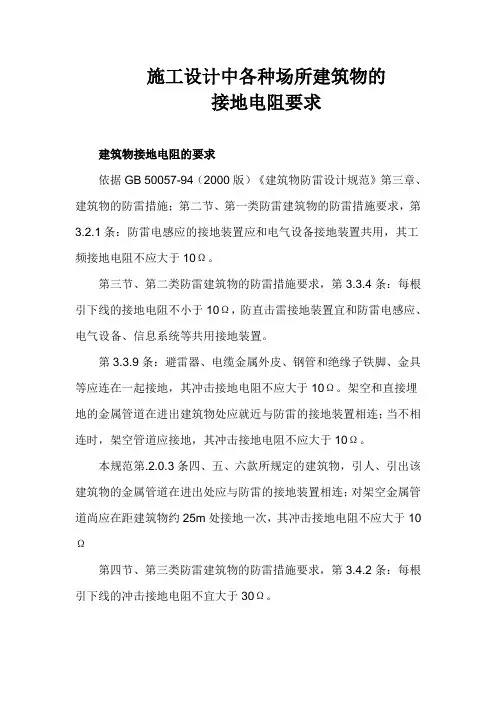

施工设计中各种场所建筑物的接地电阻要求建筑物接地电阻的要求依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。

第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

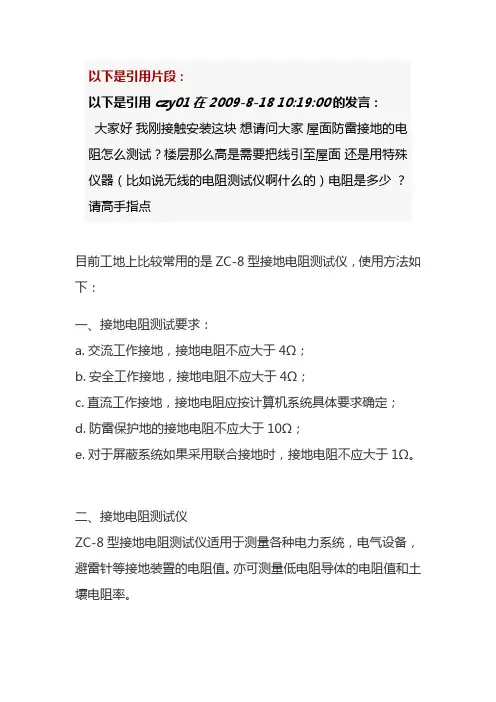

以下是引用片段：以下是引用czy01在2009-8-1810:19:00的发言：大家好我刚接触安装这块想请问大家屋面防雷接地的电阻怎么测试？楼层那么高是需要把线引至屋面还是用特殊仪器（比如说无线的电阻测试仪啊什么的）电阻是多少？请高手指点目前工地上比较常用的是ZC-8型接地电阻测试仪，使用方法如下：一、接地电阻测试要求：a.交流工作接地，接地电阻不应大于4Ω；b.安全工作接地，接地电阻不应大于4Ω；c.直流工作接地，接地电阻应按计算机系统具体要求确定；d.防雷保护地的接地电阻不应大于10Ω；e.对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒C ˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

lxt9607于2009-8-18 12:32:00修改了此贴子防雷接地系统【2009-4-30】【阅读：633次】27.1 设置目的接地是广泛应用的安全技术措施之一。

保护性接地装置与其相连接的保护线（保护导体），按现行标准以文字符号“PE”表示。

企业中，低压配电系统主要有TN系统、TT系统，IT系统三种接地制式。

对于有些高压输电变配电设备装置以及发电设备等，为了满足设备在运行上的需要或当发生事故时使继电保护装置动作而必须将电气回路中性点接地。

接地电阻国家标准接地电阻是衡量接地设施的质量和安全性能的重要指标之一。

接地电阻不合格不仅会影响设备的正常运行，还会带来安全隐患。

为了保障人身和财产安全，我国制定了一系列关于接地电阻的国家标准，本文将对这些标准进行介绍和解读。

GB/T 50309-2018 《建筑物电气安装工程施工质量验收规范》该标准是我国建筑业关于电气安装工程施工质量验收的统一规范，它对于接地电阻的检测和验收也进行了明确规定。

根据GB/T 50309-2018标准，建筑物的接地电阻应符合以下规定：•构筑物总层数≤7层，接地电阻值不大于4.0Ω；•构筑物总层数＞7层，接地电阻值不大于2.0Ω。

同时，该标准还规定了接地电阻的检测方法和仪器要求，包括使用金属电极或钢管电极进行测试，仪器应具有多次反复测试的功能、测试精度不大于0.1%等。

GB 50057-2010 《电气设计规范》该标准是我国电气工程领域的重要规范之一，其中第五部分“电气接地设计规范”详细规定了接地电阻的要求和检测方法。

在GB 50057-2010标准中，接地电阻要符合以下规定：•构筑物总层数不大于6层，接地电阻值不大于4.0Ω；•构筑物总层数＞6层，接地电阻值不大于2.0Ω。

该标准还规定了接地电阻测量仪器的技术指标、检测方法的详细步骤和注意事项等，以确保接地电阻值的准确可靠。

GB 14706-2010 《电气安装工程施工质量评定标准》该标准是针对电气安装工程施工质量评定制定的全国性标准，其中第11部分“接地设施施工质量评定标准”对接地电阻也进行了制定。

根据GB 14706-2010标准，接地电阻要满足以下要求：•构筑物总层数不大于2层，接地电阻值不大于4.0Ω；•构筑物总层数＞2层，接地电阻值不大于2.0Ω。

同时，该标准还要求进行接地电阻测试时，应对测试点进行清理和封闭，以保证测试的准确性。

总结接地电阻是保障电气设备安全运行的核心指标之一，我国制定的国家标准为保证接地电阻的质量和安全性能提供了有力的保障。

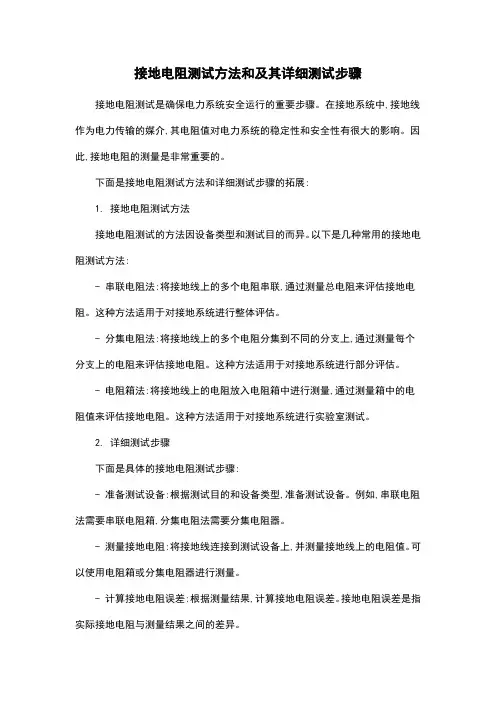

接地电阻测试方法和及其详细测试步骤接地电阻测试是确保电力系统安全运行的重要步骤。

在接地系统中,接地线作为电力传输的媒介,其电阻值对电力系统的稳定性和安全性有很大的影响。

因此,接地电阻的测量是非常重要的。

下面是接地电阻测试方法和详细测试步骤的拓展:1. 接地电阻测试方法接地电阻测试的方法因设备类型和测试目的而异。

以下是几种常用的接地电阻测试方法:- 串联电阻法:将接地线上的多个电阻串联,通过测量总电阻来评估接地电阻。

这种方法适用于对接地系统进行整体评估。

- 分集电阻法:将接地线上的多个电阻分集到不同的分支上,通过测量每个分支上的电阻来评估接地电阻。

这种方法适用于对接地系统进行部分评估。

- 电阻箱法:将接地线上的电阻放入电阻箱中进行测量,通过测量箱中的电阻值来评估接地电阻。

这种方法适用于对接地系统进行实验室测试。

2. 详细测试步骤下面是具体的接地电阻测试步骤:- 准备测试设备:根据测试目的和设备类型,准备测试设备。

例如,串联电阻法需要串联电阻箱,分集电阻法需要分集电阻器。

- 测量接地电阻:将接地线连接到测试设备上,并测量接地线上的电阻值。

可以使用电阻箱或分集电阻器进行测量。

- 计算接地电阻误差:根据测量结果,计算接地电阻误差。

接地电阻误差是指实际接地电阻与测量结果之间的差异。

- 确定接地电阻标准:根据接地系统的标准和要求,确定接地电阻的标准值。

例如,对于电力系统的接地系统,国家规范要求接地电阻的标准值为0.4欧姆。

- 评估接地系统:根据接地电阻的标准值和测试结果,评估接地系统的性能和稳定性。

例如,如果发现接地系统电阻值较高,需要考虑对接地系统进行改进。

接地电阻测试是确保接地系统安全运行的重要步骤。

通过选择合适的测试方法,并遵循详细的测试步骤,可以准确测量接地电阻,并评估接地系统的性能和稳定性。

接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根二、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m 线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。

此主题相关图片如下：1.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

此主题相关图片如下：2、操作步骤：2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

建筑物接地电阻的测试方法及要求1.引言建筑物接地系统是保障人身安全和电气设备正常运行的重要组成部分。

接地电阻是衡量接地系统质量的重要指标。

准确测试和监测接地电阻可以保证电气设备的正常运行和人身安全。

本文将介绍建筑物接地电阻的测试方法及要求。

2.测试方法2.1直接测量法直接测量法是最常用的接地电阻测试方法。

该方法需要使用接地电阻测试仪器，通常是4线法测量，采用电流－电压测量技术。

测试时，需要将测试线与接地电极相连，测量仪器会通过施加一定电流并检测产生的电压来计算出接地电阻的数值。

测试仪器的选择应符合相关标准，并具备高精度、稳定性和可靠性。

2.2反射测量法反射测量法是一种非常快速的接地电阻测量方法。

测试时，通过在接地装置上施加一个脉冲信号，并监测信号的反射，然后通过分析反射信号的波形来计算接地电阻。

反射测量法适用于大型建筑物的接地电阻测试，可以更快速地测试整个接地系统。

2.3注入测量法注入测量法是又一种常用的接地电阻测试方法。

该方法通过向接地系统注入一个特定频率的交流电源信号，并测量注入电流和相应的电压降，然后根据测量结果计算接地电阻。

注入测量法对于复杂接地系统和地下建筑物的接地电阻测试非常有效。

3.测试要求3.1测试周期3.2测试标准3.3测试人员资格接地电阻测试应由具备相关资质和技能的专业人员进行。

测试人员应具备相关电工知识和经验，了解测试设备的正确操作方法，并能正确解读测试结果。

3.4测试记录和报告测试过程中应记录测试场所、测试日期、测试仪器型号、测量参数等相关信息。

测试结果应详细记录，并形成测试报告。

报告应包括测试数据、测试结果的分析、存在的问题及改进措施等内容。

报告记录应保存并备查。

4.结论建筑物接地电阻的准确测试对保障人身安全和电气设备正常运行至关重要。

直接测量法、反射测量法和注入测量法是常用的接地电阻测试方法。

测试应符合相关要求，包括测试周期、测试标准、测试人员资格和测试记录报告等方面。

建筑物接地电阻测量建筑物接地电阻测量建筑物接地电阻测量是一项重要的安全检测程序，其主要目的是确保建筑物的电力系统正常地接地并保证人身安全。

下面是一份建筑物接地电阻测量的步骤详解：第一步：准备测量设备首先，需要准备一台专用的接地电阻测量仪器。

这个仪器通常由一个电流发生器和一个电压测量仪组成。

确保测量仪器的功能完好，并检查电池电量是否充足。

第二步：选择测量点根据建筑物的特点和接地系统的布局，选择测量点。

一般来说，建筑物的接地系统包括接地线、接地板和接地棒等部分。

在选择测量点时，应尽量选取距离电源最远的接地点，以便更准确地测量接地电阻。

第三步：连接测量仪器将测量仪器的电流发生器端接到电源的接地线上，然后将电流发生器的另一端接到选择的测量点上。

接下来，将电压测量仪连接到测量点和电源的接地线之间。

第四步：测量接地电阻打开电流发生器，令其产生一定的电流流经接地系统。

同时，观察电压测量仪的示数，记录下来。

根据欧姆定律，通过测量的电流和电压可以计算出接地电阻的大小。

第五步：分析和判断根据测量结果，将其与建筑物的安全标准进行比较。

一般来说，建筑物的接地电阻应该在一定范围内，以确保足够的接地保护和人身安全。

如果测量结果超出了安全标准范围，说明接地系统存在问题，需要进行修复和改进。

第六步：记录和报告将测量结果准确记录下来，并及时报告给相关的建筑物维护人员或管理部门。

这些记录和报告可以用于后续的安全评估和检查。

总结：建筑物接地电阻测量是一项关键的安全检测工作，通过合理的步骤和准确的测量，可以确保建筑物的电力系统正常地接地并保障人身安全。

在进行这项工作时，需要充分了解测量原理和操作方法，并按照安全标准进行测量和分析。

同时，及时记录和报告测量结果，以便后续的维护和管理工作。

屋面防雷接地电阻测试方法一、准备工作。

1.1 工具准备。

咱要测试屋面防雷接地电阻呢，首先得把工具备齐喽。

像接地电阻测试仪这是必不可少的，就像战士上战场不能没枪一样。

还得有辅助接地棒，这东西就好比是帮手，能让测试更准确。

另外，测试线也得有，这线就像桥梁，连接着各个测试部件。

1.2 场地清理。

测试之前啊，得把屋面上测试点周围清理干净。

可不能有那些乱七八糟的杂物，什么建筑垃圾啊、树枝树叶啥的。

要是不清干净，就好比在荆棘丛里找路，肯定会影响测试结果的。

二、测试步骤。

2.1 连接测试仪。

把接地电阻测试仪放在合适的位置，然后按照说明书把测试线连接好。

这连接啊，可得仔细着点，就像系鞋带似的，要是系错了或者系不紧，那可就麻烦了。

把测试线的一端连接到屋面的防雷接地引下线，这可是关键的连接点，就像心脏连着血管一样重要。

2.2 插入辅助接地棒。

接着呢，把辅助接地棒插入地下。

这插入的深度和距离都有讲究，不能太浅也不能太深，太远太近都不行。

就好比炒菜放盐，得恰到好处。

一般来说，按照测试仪的要求来操作就没错，这就叫按部就班。

2.3 开始测试。

一切准备就绪后，就可以开始测试了。

打开接地电阻测试仪的开关，然后慢慢转动手柄或者按照仪器的操作指示进行操作。

这时候就像等待开奖一样，心里有点小紧张呢。

测试仪会显示出接地电阻的数值，这个数值就是咱们想要的结果。

三、结果分析。

3.1 合格标准。

不同的建筑，接地电阻的合格标准可能不一样。

一般来说，要是这个数值在规定范围内，那就像考试及格了一样，说明屋面防雷接地是合格的。

要是超出范围，那可就不妙了，就像红灯亮了，警示着可能存在安全隐患。

3.2 应对措施。

如果测试结果不合格，那可不能坐视不管。

得检查接地装置是不是有损坏的地方，就像给病人做检查一样，找出病因。

可能是接地引下线断了，或者是接地体腐蚀了。

找到问题后，就得对症下药，该修复的修复，该更换的更换，可不能含糊。

这防雷接地可是关系到整个建筑的安全，就像房子的根基一样重要，咱们可不能掉以轻心啊。

接地系统接地电阻测试方法和步骤（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后，调整检流计的机械零位，归零。

2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

建筑物接地电阻标准建筑物接地电阻标准是指建筑物接地系统的电阻值符合国家相关标准的要求。

建筑物接地电阻标准的制定是为了保障建筑物内部电气设备的安全运行，防止因接地电阻过大而引发的电气事故，同时也是为了确保建筑物内部人员和设备的安全。

建筑物接地电阻标准的制定参考了国际电工委员会（IEC）和国家标准化委员会（ISO）等国际标准组织的相关标准，同时也结合了国内实际情况和建筑物的特点进行了制定。

根据《建筑电气设计规范》和《建筑电气工程施工及验收规范》，建筑物接地电阻标准主要包括以下几个方面的内容：首先，建筑物接地电阻的测量方法和标准数值。

建筑物接地电阻的测量方法一般采用电阻测试仪进行测量，按照国家标准规定的测量方法和标准数值进行测算，确保建筑物接地电阻符合国家标准的要求。

其次，建筑物接地电阻的设计要求和施工规范。

在建筑物设计和施工过程中，需要根据建筑物的用途和规模确定接地系统的设计要求，确保接地电阻符合国家标准的要求。

同时，在施工过程中，需要严格按照相关规范进行施工，确保接地系统的质量。

另外，建筑物接地电阻的定期检测和维护要求。

建筑物接地系统在投入使用后，需要定期进行接地电阻的检测和维护，确保接地系统的正常运行。

定期检测和维护可以发现接地系统存在的问题，并及时进行处理，确保接地系统的可靠性和安全性。

最后，建筑物接地电阻标准的监督和管理要求。

建筑物接地电阻标准的监督和管理是建筑物接地系统运行安全的保障。

相关部门需要加强对建筑物接地系统的监督和管理，确保建筑物接地电阻符合国家标准的要求。

总之，建筑物接地电阻标准的制定和执行对于保障建筑物内部电气设备的安全运行具有重要意义。

建筑物所有者和相关部门需要重视建筑物接地电阻标准的执行，确保建筑物接地系统的质量和安全，为建筑物内部人员和设备提供安全可靠的电气环境。

工地接地电阻试验规范1. 引言接地电阻试验是工地电气设备安装和调试的重要环节，旨在验证接地系统的质量和安全性。

本文档旨在规范工地接地电阻试验的具体操作步骤和要求，以确保施工过程中的电气设备接地系统符合相关标准和规范。

2. 试验范围本规范适用于工地电气设备的接地电阻试验。

试验的范围包括但不限于以下设备： - 施工现场电气设备的接地系统 - 施工现场的接地网 - 施工现场的接地装置3. 试验设备和工具进行接地电阻试验时，需要准备以下设备和工具： - 万用表或接地电阻测量仪 - 夹具或钉子作为电流注入点 - 测地电阻的电流注入源（如电池或发生器） - 测量电阻之间的导线 - 接地装置的相关文档和图纸4. 试验步骤4.1. 准备工作在进行接地电阻试验之前，需要完成以下准备工作： - 确定接地系统的设计和图纸 - 检查接地装置的连接和状态是否正常 - 确认试验所需设备和工具是否齐备 -清除测试现场的杂物和障碍物，确保测试地点的安全4.2. 电流注入点的设置当准备就绪后，按照接地系统的设计和图纸，在合适的位置设置电流注入点。

可以使用夹具或钉子作为电流注入点，并确保与接地系统的金属部分有良好的接触。

4.3. 进行电阻测量将万用表或接地电阻测量仪的测试引线与电流注入点和接地装置的连接部分分别连接，通过注入一定的电流进行电阻测量。

测量完成后，记录测得的接地电阻数值。

4.4. 结果评定根据相关标准和规范，对测得的接地电阻数值进行评定。

通常，接地电阻应满足规定的上限要求。

如果测得的接地电阻大于规定的上限，应及时检查接地装置的连接状态，并对接地系统进行改进。

5. 安全注意事项在进行工地接地电阻试验时，应注意以下安全事项： - 严禁在试验过程中触摸带电部分 - 确保操作人员穿戴好个人防护装备，如绝缘手套和绝缘鞋 - 确保设备和工具的正常运行和安全使用 - 在进行测量之前，将电流注入源的电流限制在安全范围内 - 在测试现场设置明显的警告标志，确保其他人员不会误入测试区域6. 结论接地电阻试验是施工现场电气设备安装和调试中必不可少的一项工作。

防雷接地电阻标准1. 引言防雷接地电阻是指用于保护建筑物、设备和人员免受雷击侵害的一种电气措施。

合理的接地电阻能够将雷电引起的大气电位上升降低到安全范围内，从而保护设备的安全运行和人员的生命财产安全。

本文将介绍防雷接地电阻的标准要求。

2. 国际标准2.1 IEC标准国际电工委员会（IEC）发布的标准是全球范围内广泛应用的技术规范。

IEC 62305-3标准规定了防雷接地电阻的要求和测试方法。

根据该标准，建筑物的接地电阻应满足以下要求：•建筑物的TNC系统（即上址接地系统和主地线之间共用同一根导线）的接地电阻应小于10 ohm；•建筑物的TT系统（即上址接地系统和主地线之间有独立的导线）的接地电阻应小于30 ohm；•设备接地系统的接地电阻应小于1 ohm。

2.2 IEEE标准IEEE标准是美国电气和电子工程师协会制定的标准，广泛应用于电力和电子工程领域。

IEEE 142标准规定了一般工业设备的接地电阻要求。

根据该标准，设备的接地电阻应满足以下要求：•设备的接地电阻应小于1 ohm，对于灵敏设备应小于0.1 ohm；•设备与设备之间的接地电阻应保持均衡，差值应小于0.2 ohm。

3. 国内标准3.1 GB标准国家标准是我国制定的行业标准，用于指导国内建筑物和设备的设计和施工。

GB 50057-2010标准规定了建筑物的接地电阻要求。

根据该标准，建筑物的接地电阻应满足以下要求：•建筑物的接地电阻应小于10 ohm；•建筑物的接地回线（即主地线）的电阻应小于4 ohm。

3.2 地方标准除了国家标准外，各地区还可能制定了地方标准，用于满足当地的实际需求。

例如，上海市制定的地方标准《建筑物接地装置设计规范》（DB33/1967-2011）规定了上海市建筑物的接地电阻要求。

根据该标准，建筑物的接地电阻应满足以下要求：•建筑物的接地电阻应小于4 ohm；•建筑物的接地回线的电阻应小于2 ohm。

4. 接地电阻测试方法为了确保建筑物和设备的接地电阻符合标准要求，需要进行接地电阻的测试。
