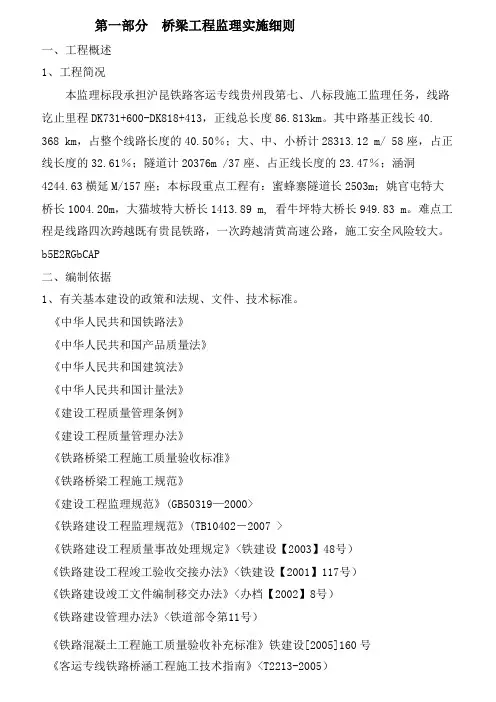

第一部分桥梁工程监理实施细则一、工程概述1、工程简况本监理标段承担沪昆铁路客运专线贵州段第七、八标段施工监理任务，线路讫止里程DK731+600-DK818+413，正线总长度86.813km。
其中路基正线长40. 368 km，占整个线路长度的40.50％；大、中、小桥计28313.12 m/ 58座，占正线长度的32.61％；隧道计20376m /37座、占正线长度的23.47％；涵洞4244.63横延M/157座；本标段重点工程有：蜜蜂寨隧道长2503m；姚官屯特大桥长1004.20m，大猫坡特大桥长1413.89 m, 看牛坪特大桥长949.83 m。
难点工程是线路四次跨越既有贵昆铁路，一次跨越清黄高速公路，施工安全风险较大。
b5E2RGbCAP二、编制依据1、有关基本建设的政策和法规、文件、技术标准。
《中华人民共和国铁路法》《中华人民共和国产品质量法》《中华人民共和国建筑法》《中华人民共和国计量法》《建设工程质量管理条例》《建设工程质量管理办法》《铁路桥梁工程施工质量验收标准》《铁路桥梁工程施工规范》《建设工程监理规范》(GB50319—2000>《铁路建设工程监理规范》(TB10402－2007 >《铁路建设工程质量事故处理规定》<铁建设【2003】48号）《铁路建设工程竣工验收交接办法》<铁建设【2001】117号）《铁路建设竣工文件编制移交办法》<办档【2002】8号）《铁路建设管理办法》<铁道部令第11号）《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号《客运专线铁路桥涵工程施工技术指南》<T2213-2005）《铁路工程结构混凝土强度检测规程》<TB10426-2004）《客运专线铁路桥涵工程施工质量验收暂行标准》<铁建设[2005]160号）2、经业主审核批准的施工图及工程变更文件。
3、筹备组与施工单位、设计单位、监理单位依法签定的《施工承发包合同》、《勘测设计合同》、《咨询监理合同》、《委托监理合同》、《材料设备供应合同》和与本工程有关的其它《委托合同》。
p1EanqFDPw4 建设、咨询、设计、监理、施工等单位各方联席会议纪要。
5、经批准的本工程的设计文件<含变更设计）、施工设计。
6、经批准的监理规划7、批准的施工设计、专项施工方案8、经批准的年度、季度和月度施工计划9、建设单位制定的《工程监理管理办法》三、工程特点及其技术、质量标准1、工程特点1）本合同段工程特点是沿线沟谷较多，高墩、大跨桥梁较多，施工安全、质量控制难度大；满足客专要求的砼温度应力和收缩徐变引起的变形控制是设计、施工的控制难点。
岩溶发育桥梁钻孔桩施工难度大，有工期风险。
工后沉降和混凝土徐变控制要求高。
跨省道及既有铁路桥梁多，施工风险大，建设与施工协调难度大。
桥隧相连，过隧架梁孔数多，工期制约因素多。
DXDiTa9E3d 2）工程建设对施工环、水保要求高，沿线分布有较多的自然保护区、风景名胜区、水源保护区、地质公园和文物古迹等环境敏感区域，隧道弃碴及路基弃方量巨大，弃碴、弃土场选择十分困难，施工与环境保护、水土保持矛盾突出。
RTCrpUDGiT3）征地拆迁及外部协调难度大，除共性的征地拆迁困难外，线路四次跨越既有贵昆铁路、一次跨越清黄高速公路、跨西南输油管道及110kv以上高压、超高压输电线路多，迁改和建设协调工作十分艰巨。
5PCzVD7HxA2 主要设计技术标准主要设计技术标准表序号主要技术标准1铁路等级客运专线2正线数目双线序号主要技术标准3速度目标值250km/h，基础设施预留进一步提速条件4正线线间距 5.0m5最小曲线半径4000m6最大坡度20‰，特殊地段30‰7列车类型动车组8到发线有效长度650m9列车运行控制方式自动控制10运输调度方式综合调度集中3 质量标准及目标通过监控，确保工程质量全面达到国家及铁道部客货共线工程质量验收标准，符合沪昆铁路公司及设计文件要求的规定，主体及附属工程一次验收全部合格。
jLBHrnAILg四、监理工作范围及重点1、工程范围本监理标段承担沪昆铁路客运专线贵州段第七、八标段施工监理任务，监理标段编号为CKGZJL-4标段，线路讫止里程DK731+600-DK818+413，全长86.813km公里。
xHAQX74J0X2、工作服务范围对于所辖施工标段的桥涵工程自施工准备期至交工验收前的质量控制、进度控制、投资控制、安全生产监督控制、环<水）保控制，合同管理、信息管理，文明施工达标和临时用地复垦达标监督，以及各方关系的协调，履行合同职责。
直至缺陷责任期内整治的全过程。
LDAYtRyKfE3、监理工作重点3.1参与Ⅰ类变更设计预审和Ⅱ类变更设计审核，对变更设计理由、技术经济比较和变更设计引起其它工程的变化提出书面意见。
Zzz6ZB2Ltk3.2审查施工单位编报的施工设计，提出保证质量、安全、工期、投资和环保的控制措施，并出具书面意见给总监理工程师；对施工中的重点、难点及疑点问题，各工序的施工工艺、关键工程的施工措施及工期安排提供指导性意见，协助业主制定施工中可能出现的问题对策。
dvzfvkwMI13.3根据混凝土耐久性要求，审核主要工程结构混凝土施工工艺。
3.4严格审核既有线施工安全专项施工方案，和高墩位专项施工方案。
4、施工准备阶段监理工作内容4.1监理人员必须认真审阅施工图纸、熟悉设计文件，依据设计文件、图纸、验标、监理规范和施工单位上报的施工设计实施监理，参加由建设单位主持的设计交底，对发现的勘察设计问题，必须及时汇总并以书面形式报告总监理工程师。
对施工设计和技术方案进行审查，保证质量和工期、技术经济合理的原则。
rqyn14ZNXI4.2组织协调并参与全标段的交桩及复测工作，参加由建设单位或委托监理单位主持的现场交桩，审查承包人提交的复测结果。
EmxvxOtOco4.3审核承包人工程经理、总工程师等主要管理人员和现场特种作业人员的资格报总监理工程师审批。
4.4审查承包人的质量安全保证体系，并报总监理工程师审批。
4.5协助监理工程部实验室核查、验收承包人的工地实验室，合格后方准使用。
4.6 依据监理工程部的质量保证体系，确保本工程实验、检测工作到位，并按规定的频率监督开展实验、检测等工作。
SixE2yXPq54.7 对拟用于工程的主要原材料、构配件的品质进行检验、检测。
4.8 参与论证并审查重大施工方案、方法、工艺。
4.9 检查施工用取弃土场、当地料场、交通运输状况、电力、通讯、供水及施工期间可利用的或对施工有影响的既有设施。
6ewMyirQFL4.10 审核承包单位提交的进场施工机械、设备报验单，核查进场的和投入施工的机械设备，其数量、性能是否满足工程进度计划的要求，核查合格时予以签认。
kavU42VRUs5、施工阶段的监理工作内容5.1根据专业设计文件和施工调查报告来审核选定的施工方案技术上是否先进、安全上是否可靠、经济上是否合理、工期上能否保证；对采用的新技术、新工艺、新设备、新材料进行审查并提出审查意见。
y6v3ALoS895.2检查施工单位的安全、质量组织机构及制度、人员的落实情况，督促施工单位按制度操作，主持或参与质量、安全事故的调查处理工作。
M2ub6vSTnP5.3审核施工单位上报的月、季进度计划，对施工进度实时动态控制，当施工进度严重偏离计划时，建议总监理工程师邀请有关单位洽商协调，必要时与业主商定，采取措施。
0YujCfmUCw5.4督促承包人健全环保组织机构及制度，落实环保、水保等工作，检查是否符合相关要求。
5.5参与档案编制及移交等工作。
5.6了解桥梁施工现场地形地貌、河流分布、桥址处水文、工程地质情况。
审查场地布置方案和预防洪水和泥石流的措施。
eUts8ZQVRd5.7重点对以下几方面应进行重点控制：1>基础施工；a、钻孔桩施工；b挖孔桩施工；2>墩台施工；3>现浇连续梁、刚构悬灌施工、支承垫石施工4>梁体的预制及架设；5>桥面系施工。
五、监理工作流程1、质量控制程序1.1原材料、构配件、设备质量控制程序框图<见框图1）1.2分包单位资格审查程序框图<见框图2）1.3审查施工设计<方案）监理工作程序框图<见框图3）1.4工程开工签认程序框图<见框图4）1.5工序交接检验程序框图<见框图5）1.6隐蔽工程检查验收程序框图<见框图6）1.7分项工程验收程序框图<见框图7）1.8分部工程质量验收程序框图<见框图8）1.9单位工程竣工预验收程序框图<见框图9）1.10工程质量缺陷、质量隐患、质量事故处理程序框图<见框图10）1.11钻孔灌注桩施工监理程序框图<见框图11）1.12高墩翻模施工流程监控程序图<见框图12）1.13钢筋混凝土刚构连续梁监控程序图<框图13）不合格不合格合格合格框图1:原材料、构配件、设备质量控制程序框图sQsAEJkW5T框图2:分包单位资格审查程序框图GMsIasNXkA 框图3:审查施工设计<方案）的监理工作程序框图TIrRGchYzg 注：施组方案有重大调整时，施工单位应重新编制施工设计<方案）并按程序报审。
框图4:工程开工签认程序框图7EqZcWLZNX 框图5:工序交接检验程序框图lzq7IGf02E 框图6:隐蔽工程检查验收程序框图zvpgeqJ1hk 框图7:分项工程验收程序框图NrpoJac3v1框图8:分部工程质量验收程序框图1nowfTG4KI框图9:单位工程竣工预验收程序框图fjnFLDa5Zo框图10:工程质量缺陷、质量隐患、质量事故处理程序框图承包单位向监理工程部报送分包单位资格报审表<TA3）总监理工程师审核签订分包合同分包单位进场施工另选分包单位不同意同意合同是否允许分包；分包单位的营业执照、企业资质、等级证书、特殊行业施工许可证。
业绩。
拟分包工程的内容和范围。
专业管理人员和特种作业人员的资格证、上岗证。
审核内容工程做完，承包单位自检合格，备齐有关资料按规定提出报验申请表<TA8）监理工程师对报验申请表进行审核监理会同有关方对《质量检验评定表》进行现场检查验收同意验收并签认承包单位进行下步施工整改返工处理不合格承包单位报送原材料、构配件、设备报验单<TA6）审核检查质量证明材料<进口材料和设备要有商检证明）及材料进场前按规定应取试件的20％抽样实验不合格监理工程师审核不合格发监理通知，不准进场或限期撤出现场允许原材料、构配件、设备进场监理对进场实物进行抽查承包单位可使用于指定部位合格按10％比例进行平行检验或按20％比例见证取样进行实验监理工程师签署意见审核内容合格承包单位完成施工设计的编制和自审填写报审表<TA1）总监理工程师组织专业监理工程师审查审查结果修改再报总监审查批准委托人承包单位执行不同意同意报送审查内容：1．五控目标是否满足合同要求；2．场地布置，文明施工；3．是否符合强制性标准，环保水保要求；4．施工方案、方法、工艺；5．机械设备、劳力；6．质量管理体系；7．安全、消防措施；8．签认手续完善、合法。
