单片微型计算机原理及结构

单片微型计算机原理和应用课程设计一、设计背景单片微型计算机是指把中央处理器、存储器、输入/输出接口和时钟等核心部件集成在一块芯片上的微型计算机。

单片微型计算机具有价格低廉、体积小、功耗低、易于编程等优点，广泛应用于各种智能控制系统中。

因此，对单片微型计算机进行深入研究和应用，具有重要的理论和实际意义。

二、课程目标本课程旨在让学生掌握单片微型计算机的基本原理和应用技术，培养学生的实际操作能力和解决实际问题的能力。

具体目标如下：1.掌握单片微型计算机的硬件结构和工作原理；2.掌握单片微型计算机的指令系统和汇编语言编程；3.掌握单片微型计算机的输入/输出接口及其编程技术；4.掌握单片微型计算机的中断响应和计时计数技术；5.了解单片微型计算机的应用领域和现状。

三、课程内容1. 单片微型计算机体系结构1.1 体系结构概述 1.2 内存管理单元 1.3 输入/输出系统 1.4 系统时钟和定时器 1.5 中断系统2. 单片微型计算机编程2.1 汇编语言基础 2.2 汇编语言程序设计 2.3 程序调试和优化3. 单片微型计算机输入/输出接口3.1 输入/输出数据格式 3.2 数据输入/输出接口 3.3 并行口输入输出接口4. 单片微型计算机中断响应和计时计数4.1 中断介绍 4.2 中断控制器 4.3 定时器和计数器5. 单片微型计算机的应用5.1 智能控制系统 5.2 计算机嵌入式系统 5.3 物联网应用四、教学方法本课程采用课堂讲授、实验教学相结合的方法，加强实践性教学。

在讲解理论的同时，引导学生开展实验设计和编程实践，以提高学生的实际操作能力和解决实际问题的能力。

五、考核方式本课程采用综合性考核方式，包括平时成绩、实验成绩和作业成绩等。

其中，平时成绩占30%，实验成绩占40%，作业成绩占30%。

六、教材和参考书目教材：《单片微型计算机原理和应用》参考书目：《单片微型计算机原理和应用教程》、《51单片机原理与应用》、《单片机原理与应用》等。

单片微型计算机原理及接口技术在现代科技领域中，计算机技术的发展日新月异，而单片微型计算机无疑是其中的重要一环。

本文将介绍单片微型计算机的原理以及接口技术，以帮助读者更好地理解和运用这一领域的知识。

一、单片微型计算机的原理1.1 数据表示和处理在单片微型计算机中，数据的表示和处理是非常重要的。

计算机所处理的数据通常以二进制形式表示，通过位(bit)来表示数据的最小单元。

在微型计算机中，通常使用八位(bit)的字节(byte)作为数据的基本单位。

此外，计算机还可以通过不同的数据类型来表示和处理不同类型的数据，如整数、浮点数、字符等。

1.2 CPU和内存在单片微型计算机中，中央处理器(CPU)被视为计算机的大脑。

CPU负责执行指令、进行算术和逻辑运算等操作。

而内存则用于存储数据和指令，供CPU读取和写入。

常见的内存分类有随机存取存储器(RAM)和只读存储器(ROM)，其中RAM用于临时存储数据，而ROM则用于存储固定的指令和数据。

1.3 控制单元和指令控制单元是CPU的一个核心组成部分，它负责解析和执行指令。

指令是计算机执行操作的命令，可以进行数据的读取、写入、运算等操作。

常见的指令集结构有精简指令集(RISC)和复杂指令集(CISC)。

RISC的指令集相对较简单，执行速度快，而CISC的指令集相对较复杂，但可以实现更多功能。

二、单片微型计算机的接口技术2.1 输入输出接口在单片微型计算机中，输入输出（I/O）设备起着连接计算机与外部设备的重要作用。

常见的输入设备包括键盘、鼠标、触摸屏等，而输出设备包括显示器、打印机、扬声器等。

通过适当的接口技术，计算机可以与这些设备进行数据的输入和输出，并实现与用户的交互。

2.2 存储器接口技术存储器接口技术用于连接CPU和内存之间的数据传输。

根据不同的芯片架构和规范，存储器接口技术有所不同。

常见的接口技术包括地址总线、数据总线和控制总线。

地址总线用于指定内存的地址，数据总线用于传输数据，而控制总线则用于传输控制信号。

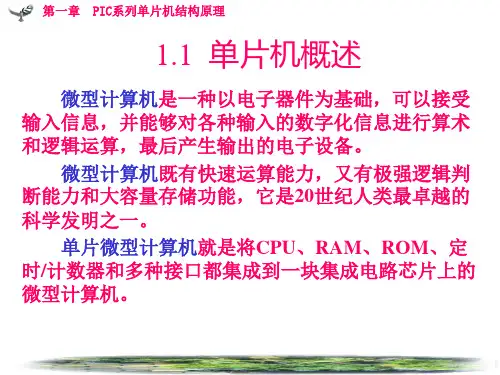

第1章 单片机概述1.1 单片机的概念1.1.1 单片机的定义单片机的全称是单片微型计算机（Single Chip Microcomputer，SCM），也称为微控制器（Micro-Controller Unit，MCU），它是将中央处理单元（Central Processing Unit，CPU）、数据存储器RAM（Random Access Memory，随机读写存储器）、程序存储器ROM（Read Only Memory，只读存储器）以及I/O（Input/Output，输入/输出）接口集成在一块芯片上，构成的一个计算机系统，其组成框图如图1.1所示。

单片机可用下面的“表达式”来表示：单片机 = MPU+ROM+RAM+I/O+功能部件图1.1 单片机的组成框图1.1.2 单片机的诞生单片机诞生于20世纪70年代末，具有代表性的事件是1976年Intel公司推出了MCS-48单片机系列的第一款产品：8048。

这款单片机在一个芯片内集成了超过17000个晶体管，包含一个CPU，1KB的EPROM（Erasable Programmable Read Only Memory，可擦可编程只读存储器），64字节的RAM，27个I/O端口和一个8位的定时器。

8048很快就成为了控制领域的工业标准，它们起初被广泛用来替代诸如洗衣机或交通灯等产品中的控制部分。

1980年，Intel公司在MCS-48的基础上推出了MCS-51系列的第一款单片机8051，这款单片机的功耗、大小和复杂程度都比8048提高了一个数量级。

8051集成了超过60000个晶体管，拥有4KB的ROM，128B的RAM，32个I/O端口，一个串行通信接口和两个16位的定时器。

经过三十多年的发展，MCS-51系列单片机已经形成了一个规模庞大、功能齐全、资源丰富的产品群。

单片机原理与应用技术·2·1.1.3 单片机的应用领域单片机在我们的日常生活和工作中无处不在、无处不有：家用电器中的微波炉、洗衣机、电饭煲、豆浆机、电子秤；住宅小区的监控系统、电梯智能化控制系统；汽车电子设备中的ABS、GPS、ESP、TPMS；医用设备中的呼吸机，各种分析仪，监护仪，病床呼叫系统；公交汽车、地铁站的IC卡读卡机、滚动显示车次和时间的LED点阵显示屏；电脑的外设，如键盘、鼠标、光驱、打印机、复印机、传真机、调制解调器；计算机网络的通信设备；智能化仪表中的万用表、示波器、逻辑分析仪；工厂流水线的智能化管理系统，成套设备中关键工作点的分布式监控系统；导弹的导航装置，飞机上的各种仪表等。

单片微型计算机原理和接口技术第三版复习总结前言单片微型计算机的定义和重要性接口技术在现代电子系统中的作用第一章：单片机概述1.1 单片机的发展历程单片机的诞生和发展主要的单片机系列1.2 单片机的基本组成CPU存储器输入/输出接口时钟系统复位电路1.3 单片机的分类和应用领域按功能分类按应用领域分类第二章：单片机的指令系统2.1 指令系统概述指令的格式指令的分类2.2 寻址方式立即寻址直接寻址间接寻址寄存器寻址变址寻址2.3 指令集详解数据传输指令算术运算指令逻辑运算指令控制转移指令第三章：存储器结构3.1 存储器的分类ROMRAMEEPROM3.2 存储器的扩展存储器的地址映射存储器的接口技术3.3 存储器的保护机制写保护保密机制第四章：输入/输出接口4.1 I/O接口的基本概念I/O端口I/O控制方式4.2 并行接口8255A可编程并行接口8155可编程并行接口4.3 串行接口串行通信原理串行接口芯片第五章：中断系统5.1 中断的基本概念中断的分类中断优先级5.2 中断处理流程中断请求中断服务程序中断返回5.3 中断控制器8259A可编程中断控制器第六章：定时器/计数器6.1 定时器/计数器的工作原理定时器的工作模式计数器的应用6.2 定时器/计数器的应用实例定时控制脉冲计数第七章：模数与数模转换7.1 模数转换器（ADC）ADC的工作原理ADC的应用7.2 数模转换器（DAC）DAC的工作原理DAC的应用第八章：总线技术8.1 总线的概念总线的功能总线的分类8.2 常用总线标准ISA总线PCI总线USB总线8.3 总线仲裁和控制总线仲裁机制总线控制策略第九章：单片机的系统设计9.1 系统设计的基本步骤需求分析硬件设计软件设计9.2 系统可靠性设计电源管理故障检测与处理9.3 系统性能优化代码优化硬件优化结语单片机技术的未来发展趋势学习单片机的重要性参考文献列出相关的参考书籍和文献。

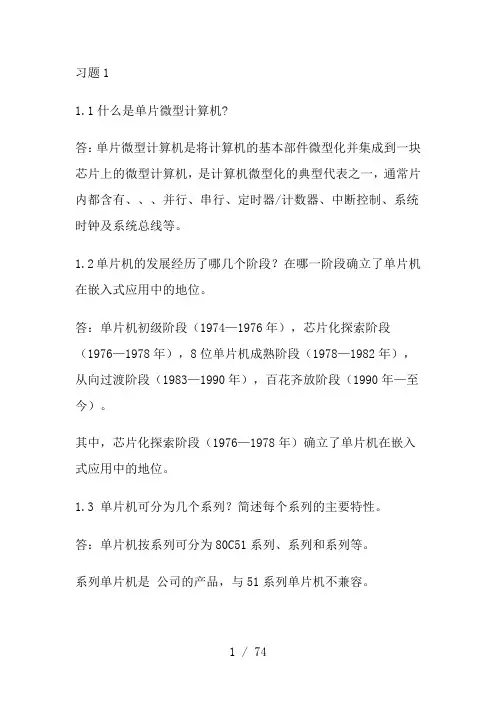

习题11.1什么是单片微型计算机?答：单片微型计算机是将计算机的基本部件微型化并集成到一块芯片上的微型计算机，是计算机微型化的典型代表之一，通常片内都含有、、、并行、串行、定时器/计数器、中断控制、系统时钟及系统总线等。

1.2单片机的发展经历了哪几个阶段？在哪一阶段确立了单片机在嵌入式应用中的地位。

答：单片机初级阶段（1974—1976年），芯片化探索阶段（1976—1978年），8位单片机成熟阶段（1978—1982年），从向过渡阶段（1983—1990年），百花齐放阶段（1990年—至今）。

其中，芯片化探索阶段（1976—1978年）确立了单片机在嵌入式应用中的地位。

1.3 单片机可分为几个系列？简述每个系列的主要特性。

答：单片机按系列可分为80C51系列、系列和系列等。

系列单片机是公司的产品，与51系列单片机不兼容。

1) 系列单片机最大的特点是从实际出发，重视产品的性能与价格比，发展多种型号来满足不同层次的应用要求。

2) 精简指令使其执行效率大为提高。

3) 产品上市零等待（）。

4) 有优越开发环境。

5) 其引脚具有防瞬态能力，通过限流电阻可以接至220V交流电源，可直接与继电器控制电路相连,无须光电耦合器隔离，给应用带来极大方便。

6) 彻底的保密性。

7) 自带看门狗定时器，可以用来提高程序运行的可靠性。

8) 睡眠和低功耗模式。

单片机是1997年由公司研发出的增强型内置的( ) 精简指令集高速8位单片机。

单片机的主要特性1) 单片机以字作为指令长度单位，将内容丰富的操作数与操作码安排在一字之中(指令集中占大多数的单周期指令都是如此)，取指周期短，又可预取指令，实现流水作业，故可高速执行指令。

2) 单片机硬件结构采取8位机与16位机的折中策略，即采用局部寄存器堆(32个寄存器文件)和单体高速输入/输出的方案(即输入捕获寄存器、输出比较匹配寄存器及相应控制逻辑)。

提高了指令执行速度(1)，克服了瓶颈现象；同时又减少了对外设管理的开销，相对简化了硬件结构，降低了成本。

单片机原理及应用讲的什么简介单片机，也称为微控制器，是一种集成了处理器核、存储器和各种输入/输出设备的微型计算机系统。

单片机在现代电子产品中发挥着重要的作用，广泛应用于工业控制、家用电器、汽车电子、通信设备等领域。

那么，单片机原理及应用主要讲解了什么内容呢？单片机原理1.单片机结构：单片机由中央处理器、存储器和输入/输出设备等组成。

中央处理器负责主要的计算和控制任务，存储器用于存储程序和数据，输入/输出设备用于与外部环境进行信息交互。

2.单片机指令集：单片机通过一组指令来实现各种功能，指令集包括算术运算、逻辑运算、数据传输、控制流程等操作。

掌握单片机的指令集是理解单片机原理的关键。

3.中断和定时器：中断用于处理紧急事件或按键输入等外部触发的事件，定时器用于生成精确的时间延迟。

中断和定时器功能使单片机能够在复杂的环境中高效地完成任务。

4.串行通信：单片机通过串行通信接口与其他设备进行数据交换，常见的串行通信协议包括SPI、I2C和UART等。

掌握串行通信原理可以实现单片机与外部设备的数据传输。

单片机应用单片机在各个领域有着广泛的应用，主要包括以下几个方面：1.工业控制：单片机通常用于工业自动化领域，用于控制各种工业设备，包括机器人、传感器、驱动器等。

单片机的高性能和可编程性使其在工业控制中得到广泛应用。

•工作流程自动化：通过编程实现工业生产线上的自动化流程控制，提高生产效率和质量。

•数据采集和处理：通过连接传感器和执行器，实现对各种数据的采集和处理，用于分析和优化生产过程。

2.家用电器：单片机在家用电器中的应用也非常广泛，可以实现各种功能的控制与管理。

•温度控制：通过连接温度传感器，实现对冰箱、空调等家用电器的温度控制，提供更加舒适的生活环境。

•定时功能：通过定时器功能，实现对洗衣机、烤箱等家用电器的定时开关，方便用户的生活。

3.汽车电子：单片机在汽车电子领域的应用不断增加，用于实现各种功能的控制和监测。

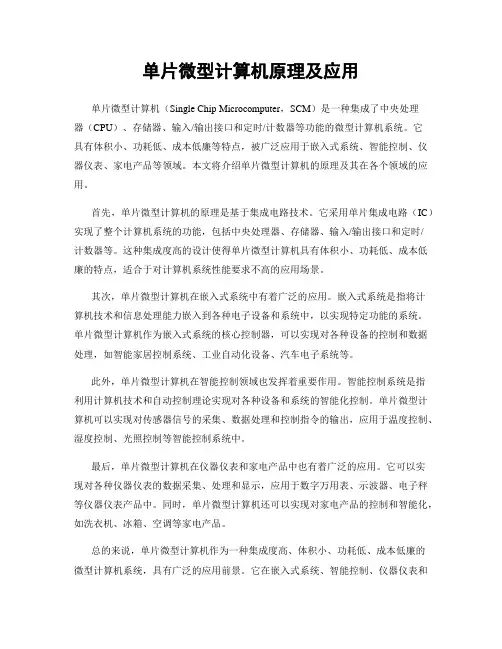

单片微型计算机原理及应用单片微型计算机（Single Chip Microcomputer，SCM）是一种集成了中央处理器（CPU）、存储器、输入/输出接口和定时/计数器等功能的微型计算机系统。

它具有体积小、功耗低、成本低廉等特点，被广泛应用于嵌入式系统、智能控制、仪器仪表、家电产品等领域。

本文将介绍单片微型计算机的原理及其在各个领域的应用。

首先，单片微型计算机的原理是基于集成电路技术。

它采用单片集成电路（IC）实现了整个计算机系统的功能，包括中央处理器、存储器、输入/输出接口和定时/计数器等。

这种集成度高的设计使得单片微型计算机具有体积小、功耗低、成本低廉的特点，适合于对计算机系统性能要求不高的应用场景。

其次，单片微型计算机在嵌入式系统中有着广泛的应用。

嵌入式系统是指将计算机技术和信息处理能力嵌入到各种电子设备和系统中，以实现特定功能的系统。

单片微型计算机作为嵌入式系统的核心控制器，可以实现对各种设备的控制和数据处理，如智能家居控制系统、工业自动化设备、汽车电子系统等。

此外，单片微型计算机在智能控制领域也发挥着重要作用。

智能控制系统是指利用计算机技术和自动控制理论实现对各种设备和系统的智能化控制。

单片微型计算机可以实现对传感器信号的采集、数据处理和控制指令的输出，应用于温度控制、湿度控制、光照控制等智能控制系统中。

最后，单片微型计算机在仪器仪表和家电产品中也有着广泛的应用。

它可以实现对各种仪器仪表的数据采集、处理和显示，应用于数字万用表、示波器、电子秤等仪器仪表产品中。

同时，单片微型计算机还可以实现对家电产品的控制和智能化，如洗衣机、冰箱、空调等家电产品。

总的来说，单片微型计算机作为一种集成度高、体积小、功耗低、成本低廉的微型计算机系统，具有广泛的应用前景。

它在嵌入式系统、智能控制、仪器仪表和家电产品等领域都有着重要的应用价值。

随着科技的不断发展和进步，相信单片微型计算机将会在更多的领域得到应用，并发挥着越来越重要的作用。

微型计算机原理范文一、硬件原理1.数据传输：微型计算机通过数据总线、地址总线和控制总线来实现数据的传输。

数据总线用于传输数据信息，地址总线用于传输存储器或外设的地址，控制总线用于传输控制信号。

2.运算：中央处理器是微型计算机的核心组件，主要负责数据的处理和运算。

它由算术逻辑单元（ALU）和控制单元组成。

ALU用于进行算术和逻辑运算，控制单元用于控制指令的执行顺序。

3.存储：主存储器用于存储数据和程序。

它的存取速度较快，但容量较小。

微型计算机还可以连接辅助存储器，如硬盘、光盘和闪存，用于存储大量的数据和程序。

4.控制：微型计算机通过控制单元来控制指令的执行。

控制单元根据指令寄存器中的指令来产生相应的控制信号，实现指令的取指、译码、执行和访存等过程。

5.外围设备：微型计算机可以连接各种外围设备，如显示器、打印机、键盘、鼠标、扫描仪等。

它们通过输入输出端口与计算机系统进行通信。

二、软件原理1.系统软件：系统软件包括操作系统和语言处理程序等。

操作系统是微型计算机的核心软件，负责管理计算机的硬件资源和提供给应用软件的环境。

语言处理程序用于将高级语言转换为计算机可以执行的机器语言。

2.应用软件：应用软件包括各种办公软件、设计软件、娱乐软件等。

它们是根据用户需求来开发的，用于解决特定的实际问题。

三、微型计算机的工作原理1.初始化：当微型计算机通电时，控制单元首先从BIOS（基本输入输出系统）中读取并执行一段特定的程序，进行系统的初始化。

2.取指：控制单元从主存储器中按照程序计数器指定的地址读取指令，存放在指令寄存器中。

3.译码：控制单元对指令进行译码，确定指令的执行类型和操作对象。

4.执行：根据指令的类型和操作对象，控制单元产生相应的控制信号，使算术逻辑单元和主存储器执行相应的操作。

5.存取数据：微型计算机通过数据总线和地址总线将数据和地址传输到相应的部件，实现对数据的存取。

6.结果输出：微型计算机将运算结果通过数据总线和输出接口传输到相应的外围设备，如显示器或打印机。

89C51单⽚机硬件结构和原理第1部分 89C51单⽚机硬件结构和原理1. 89C51单⽚机⽚内包含哪些主要逻辑功能部件?答：89C51单⽚机是个完整的单⽚微型计算机。

芯⽚内部包括下列硬件资源：（1）8位CPU；（2）4KB的⽚内Flash ROM。

可寻址64KB程序存储器和64KB外部数据存储器；（3）256B内部 RAM/SFR；（4）21个 SFR；（5）4个8位并⾏I/O⼝P0～P3（共32位I/O线）；（6）⼀个全双⼯uart的异步串⾏I/O⼝，⽤于实现单⽚机之间或单⽚机与PC机之间的串⾏通讯；（7）两个16位定时器/计数器；（8）5个中断源，两个中断优先级；（9）内部时钟发⽣器。

2. 89C51的ＥＡ端有何⽤途?答：作外部程序存储器地址允许输⼊端和固化编程电压输⼊端。

3. 89C51的存储器分哪⼏个空间?如何区别不同空间的寻址?答：89C51存储器包括程序存储器和数据存储器，从逻辑结构上看，可以分为三个不同的空间：（1）64KB的程序存储器地址空间：0000H~FFFFH，其中0000H~0FFFH为⽚内4KB的Flash ROM地址空间，1000H~FFFFH为外部ROM地址空间；（2）256B的内部数据存储器地址空间，00H~FFH，分为两⼤部分，其中00H~7FH（共128B单元）为内部静态RAM的地址空间，80H~FFH为特殊功能寄存器的地址空间，21个特殊功能寄存器离散地分布在这个区域；（3）64KB的外部数据存储器地址空间：0000H~FFFFH，包括扩展I/O地址空间。

MCS-51单⽚机存储器三类空间地址存在重叠，单⽚机设计了不同的数据传送指令符号来区分：CPU访问⽚内、⽚外ROM指令⽤MOVC，访问⽚外RAM指令⽤MOVX，访问⽚内RAM 指令⽤MOV。

4. 简述89C51⽚内RAM的空间分配。

答：89C51内部256B的数据RAM区，包括有⼯作寄存器组区、可直接位寻址区和数据缓冲区、特殊功能寄存器组区。

单⽚微型计算机原理及接⼝技课后习题答案习题⼆2-1 试述8051单⽚机主要由哪⼏个部分构成?1.⼀个8位微处理器CPU2.数据存储器RAM和特殊功能寄存器3.内部程序存储器ROM4.两个定时/计数器5.四个8位可编程的I/O并⾏端⼝6.⼀个串⾏端⼝7.中断控制系统8.内部时钟电路2-2 MCS-51单⽚机的⽚外总线是怎样构成的?试画出其结构⽰意图。

1.⽚外总线构成: 1)地址总线AB 2)数据总线DB 3)控制总线CB2.结构⽰意图2-3 MCS-51单⽚机四组并⾏I／O⼝在使⽤时各有什么特点?1.P0⼝特点:1) 作输出⼝使⽤时,由于输出驱动为漏极开路式,需外接上拉电阻,阻值⼀般为5~10K.2) 作输⼊⼝使⽤时,在输⼊数据时,应先向端⼝写⼊”1”,使引脚处于悬浮状态,再读⼊数据.3) 扩展ROM和(或)RAM时,作为地址/数据总线使⽤(地址A7~A0,数据D7~D0)2.P1⼝特点:1)作输出⼝使⽤时,⽆需外接上拉电阻(内部有上拉电阻)2)作输⼊⼝使⽤时,在输⼊数据时,应先向端⼝写⼊”1”,使引脚处于悬浮状态,再读⼊数据.3.P2⼝特点:1)作输出⼝使⽤时,⽆需外接上拉电阻(内部有上拉电阻)2)作输⼊⼝使⽤时,在输⼊数据时,应先向端⼝写⼊”1”,使引脚处于悬浮状态,再读⼊数据.3)扩展ROM和(或)RAM时,作为地址/数据总线使⽤(地址A15~A8,数据D15~D8)4.P3⼝特点:1)作输出⼝使⽤时,⽆需外接上拉电阻(内部有上拉电阻)2)作输⼊⼝使⽤时,在输⼊数据时,应先向端⼝写⼊”1”,使引脚处于悬浮状态,再读⼊数据.3)第⼆功能如下表2-4 MCS-51单⽚机的存储器有⼏个存储空间?各⾃的地址范围和容量是多少?使⽤时各有什么特点?四个存储空间:(不同的单⽚机有所不同)1.⽚内RAM,地址范围:00H~FFH,共256个字节1) 00H~1FH为通⽤寄存器区,共分四组(0组1组2组3组,由PSW的RS1 RS0决定,复位时⾃动选中0组) 每组8个寄存器R0~R72) 20H~2FH为位寻址区,共128位(16*8)3)30H~7FH为通⽤RAM区,共64个字节4)80H~FFH为特殊功能寄存器(SFR)区,共128个字节并⾏⼝串⾏⼝中断系统定时/计数器等功能单元和状态寄存器等共21个单元离散的分布在这个区中,其他空闲单元不能使⽤2.⽚外RAM,地址范围:0000H~FFFFH,共64K字节3.⽚内ROM(EA=1),地址范围:0000H~0FFFH,共4K字节4.⽚外ROM(EA=0),地址范围:0000H~FFFFH,共64K字节2-5 在单⽚机内RAM中哪些字节有位地址?哪些字节没有位地址?特殊功能寄存器中安排位地址的作⽤何在?有位地址的字节:20H~2FH 80H 88H 90H 98H A0H A8H B0H B8H D0H E0H F0HSFR安排地址位的作⽤:可按位访问,⽅便使⽤2-6 什么叫振荡周期、时钟周期、机器周期和指令周期?振荡周期----为单⽚机提供时钟信号的振荡源的周期时钟(状态)周期----振荡源信号经⼆分频后形成的时钟脉冲信号机器周期-----完成⼀个基本操作所需的时间,由6个时钟(状态)周期组成指令周期----CPU执⾏⼀条指令所需的时间时钟(状态)周期=2振荡周期机器周期=6时钟(状态)周期=12振荡周期指令周期=1个或2个或4个机器周期2-7 若单⽚机使⽤的晶振为6MHz，那么振荡周期、机器周期和指令周期分别是多少?fosc=6MHZT振荡=1/fosc=0.167µsT机器=12* T振荡=2µsT指令=(1~4) T机器=2~8µs2-8 当单⽚机使⽤的晶振为12MHz时，执⾏⼀条指令所需的最长时间为多少?fosc=12MHZT指令=1~4µsT MAX指令<=4µs2-9 说出单⽚机复位后，各特殊功能寄存器的初始化状态是什么各特殊功能寄存器的初始化状态如表特别SP=07H,P0~P3=FFH注意: 复位后要先给SP赋值(30H~7FH), P0~P3置初值习题三3-1 说明下列各条指令划线部分的寻址⽅式，并⽤图说明指令实现的操作。
