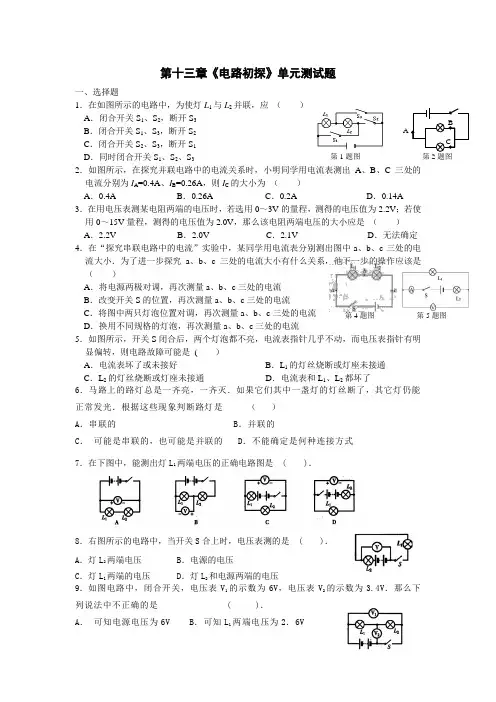

第十三章《电路初探》单元测试题
一、选择题
1．在如图所示的电路中，为使灯L1与L2并联，应 （ ）
A．闭合开关S1、S2，断开S3
B．闭合开关S1、S3，断开S2
C．闭合开关S2、S3，断开S1
D．同时闭合开关S1、S2、S3
2．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.26A，则IC的大小为 （ ）
A．0.4A B．0.26A C．0.2A D．0.14A
3．在用电压表测某电阻两端的电压时，若选用0～3V的量程，测得的电压值为2.2V；若使用0～15V量程，测得的电压值为2.0V，那么该电阻两端电压的大小应是 （ ）
A．2.2V B．2.0V C．2.1V D．无法确定
4．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
5．如图所示，开关S闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 ( ）
A．电流表坏了或未接好 B．L1的灯丝烧断或灯座未接通
C．L2的灯丝烧断或灯座未接通 D．电流表和L1、L2都坏了
6．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）
百胜初中2014~2015学年第一学期九年级物理教学设计备课人：钱俊杰

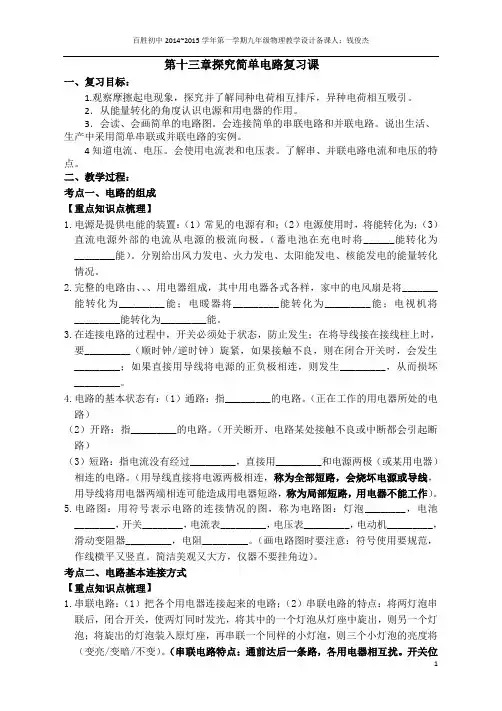

1 第十三章探究简单电路复习课
一、复习目标：
1.观察摩擦起电现象，探究并了解同种电荷相互排斥，异种电荷相互吸引。
2．从能量转化的角度认识电源和用电器的作用。
3．会读、会画简单的电路图。会连接简单的串联电路和并联电路。说出生活、生产中采用简单串联或并联电路的实例。
4知道电流、电压。会使用电流表和电压表。了解串、并联电路电流和电压的特点。
二、教学过程：
考点一、电路的组成
【重点知识点梳理】
1.电源是提供电能的装置：（1）常见的电源有和；（2）电源使用时，将能转化为；（3）直流电源外部的电流从电源的极流向极。（蓄电池在充电时将______能转化为________能）。分别给出风力发电、火力发电、太阳能发电、核能发电的能量转化情况。
2.完整的电路由、、、用电器组成，其中用电器各式各样，家中的电风扇是将_______能转化为_________能；电暖器将_________能转化为_________能；电视机将_________能转化为_________能。
3.在连接电路的过程中，开关必须处于状态，防止发生；在将导线接在接线柱上时，要_________（顺时钟/逆时钟）旋紧，如果接触不良，则在闭合开关时，会发生_________；如果直接用导线将电源的正负极相连，则发生_________，从而损坏_________。
4.电路的基本状态有：（1）通路：指_________的电路。（正在工作的用电器所处的电路）
（2）开路：指_________的电路。（开关断开、电路某处接触不良或中断都会引起断路）
（3）短路：指电流没有经过_________，直接用_________和电源两极（或某用电器）相连的电路。（用导线直接将电源两极相连，称为全部短路，会烧坏电源或导线，用导线将用电器两端相连可能造成用电器短路，称为局部短路，用电器不能工作）。
第十三章 电路初探
电路
1．电路就是用导线把电源、用电器、开关等元件连接起来组成的电流的路径
2．电路图：用电路元件符号表示电路连接的图
3．电路状态：通路、断路和短路
4．电路连接方式
1) 串联：把用电器逐个顺次连接起来的方式
2) 并联：把用电器并列地连接起来的方式
电流
1．产生持续电流的条件：电路中有电压（电源）且电路必须是通的
2．单位：电流的国际单位制单位是安培，简称：安，符号：A
3．常用单位：mA、μA，1A=103mA， 1mA=103μA
4．测量仪器：电流表。读数：看清量程和分度值，根据指针所在位置读数
5．在串联电路中，电流处处相等；在并联电路中，干路电流等于各支路电流之和
电压
1．电压是形成电流的原因
2．单位：电压的国际单位制单位：伏特，简称：伏，符号：V。
3．常用单位：kV、mV，1kV=103V、1V=103mV
4．测量仪器：电压表，看清量程和分度值，根据指针所在位置读数
5．在串联电路中，电路两端的总电压等于各部分电路两端的电压之和；在并联电路中，电路两端的总电压与各支路两端的电压相等
1．（2021•镇江）如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（ ）
A．L1和L2的连接方式是并联
B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大
D．L1两端电压比L2两端电压大
2．（2021•常州）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（ ）
A．
B． C．
D．
3．（2021•苏州）某输液警报器能在药液流完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（ ）
第十三章《电路初探》单元测试题
一、选择题
1．在如图所示的电路中，为使灯L1与L2并联，应 （ ）
A．闭合开关S1、S2，断开S3
B．闭合开关S1、S3，断开S2
C．闭合开关S2、S3，断开S1
D．同时闭合开关S1、S2、S3
2．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.26A，则IC的大小为 （ ）
A．0.4A B．0.26A C．0.2A D．0.14A
3．在用电压表测某电阻两端的电压时，若选用0～3V的量程，测得的电压值为2.2V；若使用0～15V量程，测得的电压值为2.0V，那么该电阻两端电压的大小应是 （ ）
A．2.2V B．2.0V C．2.1V D．无法确定
4．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
5．如图所示，开关S闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 ( ）
A．电流表坏了或未接好 B．L1的灯丝烧断或灯座未接通
C．L2的灯丝烧断或灯座未接通 D．电流表和L1、L2都坏了
6．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ）
