一、什么是铣床夹具
铣床夹具是我们日常生活中常用的夹具之一，它主要应用在加工零件，例如向我们看到的零件上的平面、凹槽等成型面都是由铣床夹具加工而成。铣床夹具的组成包括夹紧装置、夹具体、对刀元件、连接元件、夹具体。因为铣床夹具主要应用于加工，所以铣床夹具要求夹紧力非常大，这样在加工时切削力大，断续切削的振动大根本不成问题。所以在挑选铣床夹具时，要选择刚度、强度都比较高的的铣床夹具。按照种类来分，铣床夹具非为三种。直线进给式铣床夹具是一类安装在铣床工作台上，然后沿着工作台直线前进的一种夹具，第二种夹具是圆周进给式夹具，顾名思义，这类夹具一般是用在回转的工作台上，靠着回转台将零件送到铣床的加工区。还有最后一种铣床夹具叫做靠模进给式夹具，这种夹具用来加工各种非圆曲面，靠模来获得使工件运动的动力。
二、铣床夹具设计特点和要求
1、由于铣削过程不是连续切削，极易产生铣削振动，铣削的加工余量一般比较大，铣削力也较大，且方向是变化的，因此设计时要注意，夹具要有足够的刚度和强度；
②夹具要有足够的夹紧力，夹紧装置自锁性要好；
③夹紧力应作用在工件刚度较大的部位上，且着力点和施力方向要恰当；
④夹具的重心应尽量低，高度与宽度之比不应大于1-2.5；
⑤要有足够的排屑空间。切屑和冷却液能顺利排出，必要时可设计排屑孔。
2、为了调整和确定夹具相对于机床的位置及工件相对于刀具的位置，铣床夹具应设置定位键和对刀装置。
定位键安装在夹具底面的纵向槽中，一般采用两个，其距离越远，定向精度越好。定位键不仅可以确定夹具在机床上的位置，还可以承受切削扭矩，减轻螺栓的负荷，增加夹具的稳定怀，因此，铣平面夹具有时也装定位键。除了铣床夹具使用定位键外，钻床、镗床等专用夹具也常使用。
三、铣床夹具设计的注意事项
1.首先要对零件的工艺进行分析，对零件的平面度和表面粗糙度都逐一进行分析和归总。
2.选定毛坯的制造形式。
3.选择铣削方式。铣削包括端面铣、周边铣、对称铣削、非对称铣，选择一个更加有利的铣削方式。

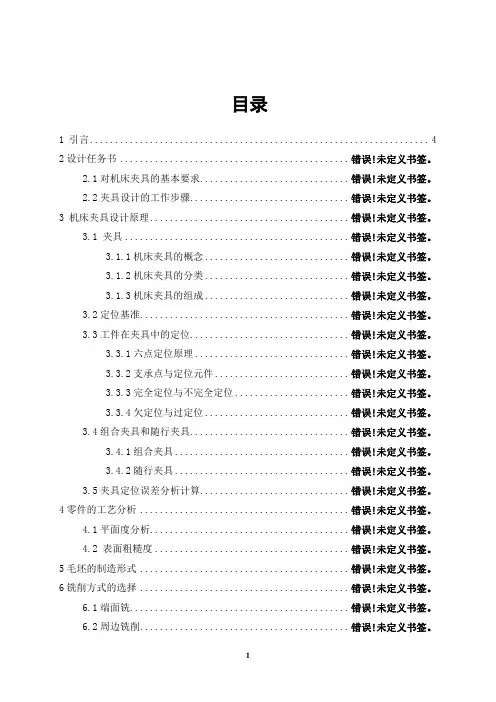

1 目录
1 引言 .................................................................... 4
2设计任务书 .............................................. 错误!未定义书签。
2.1对机床夹具的基本要求.............................. 错误!未定义书签。
2.2夹具设计的工作步骤................................ 错误!未定义书签。
3 机床夹具设计原理 ........................................ 错误!未定义书签。
3.1 夹具 ............................................. 错误!未定义书签。
3.1.1机床夹具的概念 ............................. 错误!未定义书签。
3.1.2机床夹具的分类 ............................. 错误!未定义书签。
3.1.3机床夹具的组成 ............................. 错误!未定义书签。
3.2定位基准.......................................... 错误!未定义书签。
3.3工件在夹具中的定位................................ 错误!未定义书签。
3.3.1六点定位原理 ............................... 错误!未定义书签。
3.3.2支承点与定位元件 ........................... 错误!未定义书签。
3.3.3完全定位与不完全定位 ....................... 错误!未定义书签。
3.3.4欠定位与过定位 ............................. 错误!未定义书签。

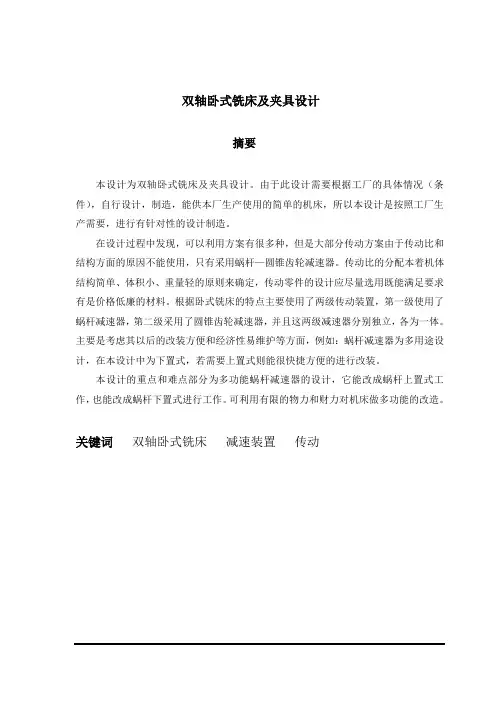

双轴卧式铣床及夹具设计
