直方图简介及详细绘制步骤

直方图的绘制及其解读

直方图是一种常用的统计图表，用于展示数据的分布情况。通过直方图，我们可以直观地了解数据的分布规律，找出数据的特点和规律。本文将介绍直方图的绘制方法以及如何解读直方图。

一、直方图的绘制方法

1. 收集数据：首先需要收集需要展示的数据，确保数据的准确性和完整性。

2. 分组数据：将数据按照一定的区间进行分组，通常将数据分成若干个组，每个组的数据范围相等。

3. 绘制坐标轴：在纵轴上标注频数或频率，在横轴上标注数据的分组区间。

4. 绘制矩形条：根据每个数据组的频数或频率，在相应的区间上绘制矩形条，矩形条的高度表示数据的频数或频率。

5. 添加标题和标签：在图表上方添加标题，标明数据的主题，同时在坐标轴上添加标签，说明数据的含义。

6. 美化图表：可以根据需要添加网格线、颜色填充等，使图表更加美观和易于理解。

二、直方图的解读方法 1. 数据分布：通过直方图可以直观地看出数据的分布情况，了解数据的集中程度和离散程度。

2. 数据趋势：观察直方图的形状可以发现数据的趋势，如是否存在峰值、对称性等。

3. 数据比较：可以通过直方图比较不同数据集之间的分布情况，找出数据之间的差异和联系。

4. 异常值：直方图可以帮助我们找出数据中的异常值，即与其他数据差异较大的数值。

5. 预测趋势：通过直方图可以预测未来数据的趋势，帮助我们做出合理的决策和规划。

三、直方图的应用领域

1. 经济学：直方图可以用来展示不同地区的经济发展水平，帮助政府制定相关政策。

2. 医学：直方图可以用来展示不同年龄段人群的健康状况，帮助医生进行诊断和治疗。

3. 环境科学：直方图可以用来展示不同地区的环境污染情况，帮助环保部门采取相应措施。

4. 教育学：直方图可以用来展示学生的学习成绩分布情况，帮助老师进行个性化教学。 5. 市场营销：直方图可以用来展示不同产品的销售情况，帮助企业调整营销策略。

QC七大手法-直方图

一、什么是QC七大手法

QC（Quality Control）七大手法是一种常用于解决质量问题和提高产品质量的方法。它包含了七种常用的统计学手法，分别是：直方图、控制图、散点图、因果图、帕累托图、箱线图和流程图。这些手法可以帮助我们分析和解决质量问题，以达到质量改进的目的。本文将重点介绍其中一种手法——直方图。

二、直方图的基本概念

直方图是一种用于显示数据分布情况的图表。它通过将数据划分为一系列间隔，然后统计每个间隔内数据出现的频率，最终通过矩形条来呈现数据的分布情况。直方图通常用于展示连续变量或离散变量的频率分布，可以帮助我们了解数据的分布规律和集中趋势。 三、绘制直方图的步骤

1. 数据收集

首先，我们需要收集相关的数据。这些数据可以是产品的尺寸数据、质量数据或其他与质量有关的数据。

2. 数据整理

在绘制直方图之前，我们需要对数据进行整理和分类。将数据按照一定的规则进行分组，并记录每组数据的频数。

3. 确定间隔和组数

在进行数据分组时，我们需要确定数据的间隔和组数。间隔一般是根据数据的最大值和最小值来确定的，组数可以根据实际情况进行调整。 4. 绘制直方图

绘制直方图可以使用各类数据分析软件、编程语言或绘图工具。在绘图时，我们需要将每组数据的频数表示为相应的矩形条，并将矩形条按照一定的间隔排列。

5. 添加标题和注解

为了使直方图更具可读性，我们可以添加标题和注解。标题可以简要描述直方图的目的和内容，注解可以解释数据的分布情况和统计指标。

6. 分析直方图

通过观察直方图，我们可以了解数据的分布情况和集中趋势。例如，我们可以通过直方图来判断数据是正态分布、偏态分布还是离散分布。同时，我们还可以通过直方图来确定数据的中位数、均值和标准差等统计指标。 四、直方图在QC中的应用

直方图在QC中有广泛的应用，可以帮助我们分析和解决质量问题。以下是直方图在QC中的一些常见应用场景：

初中数学 如何绘制数据的直方图

绘制数据的直方图是一种常用的可视化方法，用于展示一组数据的分布情况。直方图将数据分成若干个区间，并统计每个区间内数据的数量或频数，然后将这些统计结果绘制成柱状图。下面将详细介绍如何绘制数据的直方图。

假设有一组数据集，数据依次为 x1, x2, x3, ..., xn，其中 n 表示数据的数量。

绘制数据的直方图的步骤如下：

1. 确定区间（Bins）：

首先，需要确定将数据分成多少个区间。区间的数量可以根据数据的范围和数据的数量来决定。一般来说，区间的数量可以选择为 5 到 20 之间。较少的区间数量可能导致数据的分布信息不够细致，而较多的区间数量可能导致图形过于拥挤。

2. 计算区间宽度（Bin Width）：

根据数据的范围和确定的区间数量，可以计算出每个区间的宽度。区间宽度可以通过将数据的范围除以区间数量来得到。如果数据的范围较大，可以选择适当的方式进行范围缩放，以便更好地展示数据的分布情况。

3. 创建区间（Bins）：

按照确定的区间宽度，将数据分成若干个区间。每个区间的上下限可以通过选择数据的最小值和最大值，然后根据区间宽度依次增加或减少来确定。确保每个数据点都被分到一个区间中。

4. 统计频数（Frequency）：

统计每个区间内数据的数量或频数。遍历数据集，对于每个数据点，确定它属于哪个区间，然后将该区间的频数加一。

5. 绘制直方图：

使用柱状图来展示每个区间的频数。横轴表示区间，纵轴表示频数。每个区间的柱子的高度表示该区间的频数。可以选择在柱状图上添加区间边界的标签，以便更清楚地展示每个区间的范围。

需要注意的是，直方图是用来展示连续型数据的分布情况，对于离散型数据不适用。同时，直方图也可以用来比较不同数据集的分布情况，通过将多个数据集的直方图绘制在同一张图上进行对比分析。

绘制直方图时，可以使用各种数据可视化工具和软件，如Excel、Python 的 Matplotlib 库、R 语言等。这些工具提供了简单易用的函数和方法，帮助我们快速绘制直方图，并进行进一步的图表美化和分析。

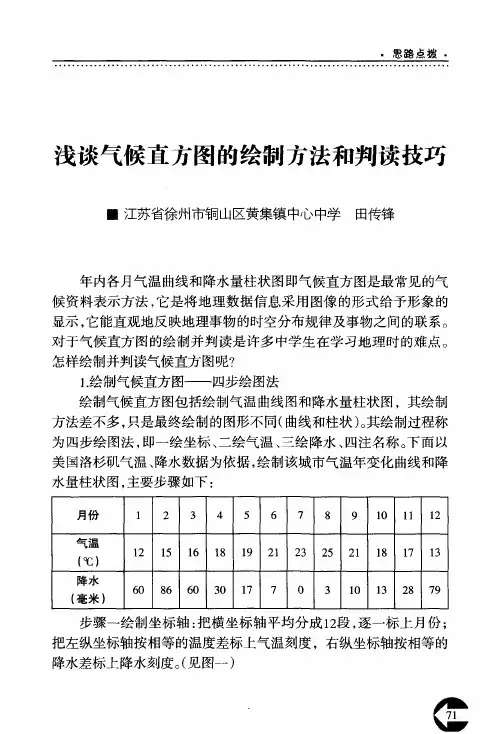

浅谈气候直方图的绘制方法和判读技巧　

一江苏省徐州市铜山区黄集镇中心中学田传锋　

年内各月气温曲线和降水量柱状图即气候直方图是最常见的气　

候资料表示方法，它是将地理数据信息采用图像的形式给予形象的　显示，它能直观地反映地理事物的时空分布规律及事物之间的联系。　对于气候直方图的绘制并判读是许多中学生在学习地理时的难点。　

怎样绘制并判读气候直方图呢？　１．绘制气候直方图——四步绘图法　

绘制气候直方图包括绘制气温曲线图和降水量柱状图，其绘制　方法差不多，只是最终绘制的图形不同（曲线和柱状）。其绘制过程称　

为四步绘图法，即～绘坐标、二绘气温、三绘降水、四注名称。下面以　

美国洛杉矶气温、降水数据为依据，绘制该城市气温年变化曲线和降　水量柱状图，主要步骤如下：　

月份　１　２　３　４　５　６　７　８　９　１０　ｌ１　１２　

气温　１２　１５　１６　１８　１９　２１　２３　２５　２１　１８　１７　ｌ３　（℃）　降水　６０　８６　６０　３０　１７　７　０　３　１０　１３　２８　７９　（毫米）　

步骤一绘制坐标轴：把横坐标轴平均分成１２段，逐一标上月份；　

把左纵坐标轴按相等的温度差标上气温刻度，右纵坐标轴按相等的　降水差标上降水刻度。（见图一）

　步骤二绘制气温曲线：将上表中各月的气温数据用点标注出来，　

再用平滑的曲线把各点连接起来，绘出气温曲线。（见图二）　步骤三绘制降水量柱状图：将表中各月的降水数据用柱状图标　

注出来。（见图三）　步骤四标注名称：在图的适当位置写上图名，完成气候直方图的　

绘制。（见图四）　

２　３　４　ｓ　６’８　９　１。ｌ１　ｔ２月　１　２　３　４　５　６　７　Ｂ　９　Ｏｌ１１２　图一　图二　

ｌ　２　４　５　Ｏ　７　８，ＩＵ　ｌＪ　１２月　ｌ　２　ｊ　４　５　６　７　９　ＪＯ１Ｉ　１２，ｊ　图三　图四（×××图）　通过四步绘图法，使学生掌握了初步绘制气候直方图的方法技　

巧。绘制气候直方图不是最终的目的，能判读气候直方图才是绘图的　关键。怎样判读气候直方图呢？
