第 1 页 共 4 页 《电路图》练习题（附答案）
一、单选题（每题3分，共36分）
1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是
（ ）
A．只有L1发光 B．只有L2发光
C．L1 、L2都发光 D．L1 、L2都不发光
2、如图四个电路图中，与下面实物图对应的是（ ）
3、如图所示的电路 ，下列分析正确的是 （ ）
A．若S1、S2、S3都闭合时，则L1 、L2并联
B．若S1、S2、S3都闭合时，则L1 、L2串联
C．S3断开、S1、S2闭合，L1 、L2并联
D．S1闭合、S2、S3断开，L1 、L2串联
4、如图所示的四个电路中，开关能使L1 、L2两盏灯同时发光和熄灭的是 （ ）
5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）
A．安全用电的原则是不接触低压带电体，不靠近高压带电体
B．只有不高于220 V的电压才是安全的
C．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大
D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用
6、关于物体的导电性能，下列说法中正确的是 （ ）
A、导体和绝缘体都容易导电 B、大地、人体、油都是导体
C、橡胶、塑料、碳都是绝缘体 D、导体和绝缘体之间没有绝对的界限
7、图中，若L2的灯丝断了，而电路其他部分完好，
则开关S闭合后 （ ）
A．L1发光，L2不发光 B．L1不发光，L2发光
C． L1 和 L2都发光 D．L1 和 L2都不发光 L2 L1
L2 L1
L2 L1 L2 L1
A D C B L2 L1 S1 S3
S2
第 2 页 共 4 页 8、在下图中，两灯泡组成并联的电路的电路图是（ ）
第 1 页 共 5 页 《电路图》练习题（附答案）
一、单选题（每题3分，共36分）
1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是
（ ）
A．只有L1发光 B．只有L2发光
C．L1 、L2都发光 D．L1 、L2都不发光
2、如图四个电路图中，与下面实物图对应的是（ ）
3、如图所示的电路 ，下列分析正确的是 （ ）
A．若S1、S2、S3都闭合时，则L1 、L2并联
B．若S1、S2、S3都闭合时，则L1 、L2串联
C．S3断开、S1、S2闭合，L1 、L2并联
D．S1闭合、S2、S3断开，L1 、L2串联
4、如图所示的四个电路中，开关能使L1 、L2两盏灯同时发光和熄灭的是 （ ）
5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）
A．安全用电的原则是不接触低压带电体，不靠近高压带电体
B．只有不高于220 V的电压才是安全的
C．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大
D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用
6、关于物体的导电性能，下列说法中正确的是 （ ）
A、导体和绝缘体都容易导电 B、大地、人体、油都是导体
C、橡胶、塑料、碳都是绝缘体 D、导体和绝缘体之间没有绝对的界限
7、图中，若L2的灯丝断了，而电路其他部分完好，
则开关S闭合后 （ ）
A．L1发光，L2不发光 B．L1不发光，L2发光
C． L1 和 L2都发光 D．L1 和 L2都不发光 L2 L1
L2 L1
L2 L1 L2 L1
A D C B L2 L1 S1 S3
S2
第 2 页 共 5 页 8、在下图中，两灯泡组成并联的电路的电路图是（ ）

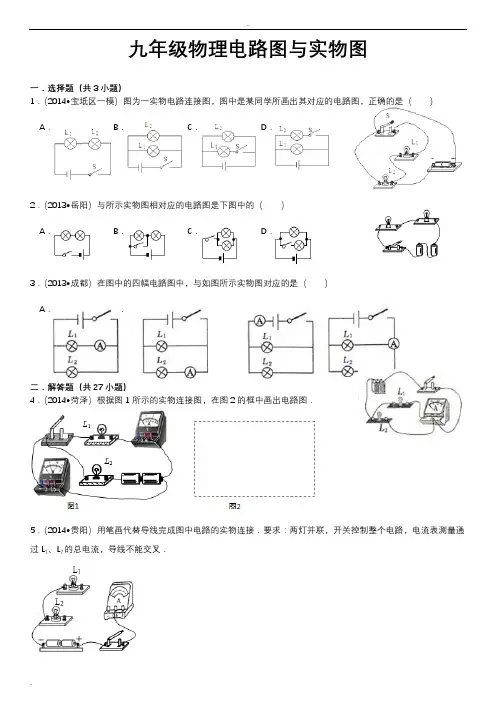

. . 九年级物理电路图与实物图
一．选择题（共3小题）
1．（2014•宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（ ）
A．
B．
C．
D．
2．（2013•岳阳）与所示实物图相对应的电路图是下图中的（ ）
A．
B．
C．
D．
3．（2013•成都）在图中的四幅电路图中，与如图所示实物图对应的是（ ）
A． B． C． D．
二．解答题（共27小题）
4．（2014•菏泽）根据图1所示的实物连接图，在图2的框中画出电路图．
5．（2014•贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
2
6．（2014•徐汇区一模）在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2的电流．并请标出电源的“+”、“﹣”．
7．（2014•金山区二模）在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作．
8．（2014•江津区模拟）根据图1的电路在图2的方框内画出电路图．
9．（2014•甘谷县模拟）根据实物图画出电路图
10．（2014•临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框内画出与实物图相对应的电路图．
3 11．（2014•资阳模拟）根据实物图，画出相应的电路图．
12．（2014•海城市模拟）画出如图对应的电路图．
13．（2014•澄海区模拟）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）
14．（2014•番禺区一模）在如图所示的电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2的电流．
电路作图题

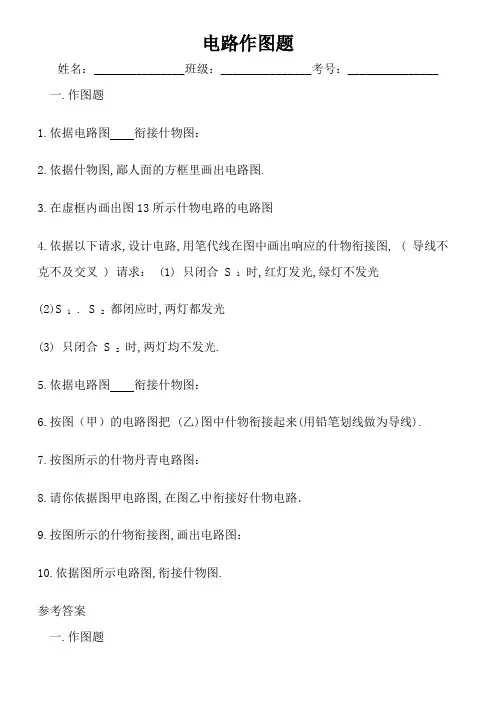

姓名：_______________班级：_______________考号：_______________
一.作图题

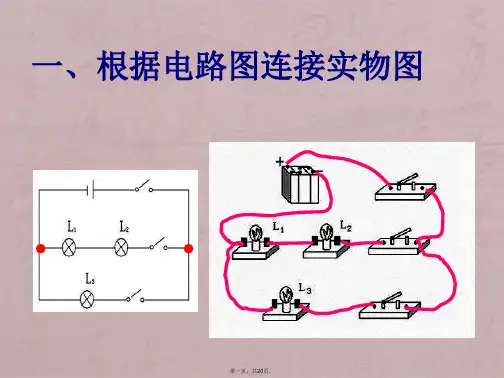

1.依据电路图 衔接什物图：
2.依据什物图,鄙人面的方框里画出电路图.
3.在虚框内画出图13所示什物电路的电路图
4.依据以下请求,设计电路,用笔代线在图中画出响应的什物衔接图, ( 导线不克不及交叉 ) 请求： (1) 只闭合 S 1 时,红灯发光,绿灯不发光
(2)S 1 . S 2 都闭应时,两灯都发光
(3) 只闭合 S 2 时,两灯均不发光.
5.依据电路图 衔接什物图：
6.按图（甲）的电路图把 (乙)图中什物衔接起来(用铅笔划线做为导线).
7.按图所示的什物丹青电路图：
8.请你依据图甲电路图,在图乙中衔接好什物电路．
9.按图所示的什物衔接图,画出电路图：
10.依据图所示电路图,衔接什物图.
参考答案
一.作图题 1.
2.答案略
3. .
4.15 .
5.
6. 7. 8. 解：依据电流流向法,先从正极动身依次串联开关S1.开关S2.灯泡L2回到电源负极,然后将灯泡L1并联在开关S2和灯泡L2的两头,如下图所示：
9.
10.
