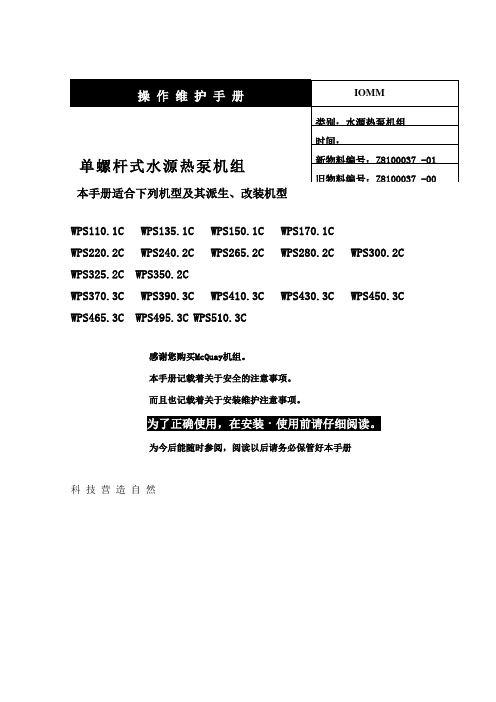

麦克维尔WPS240.2C安装操作维护手册中文

麦克维尔WPS240.2C安装操作维护手册中文
这两类注意事项对确保安全都甚为重要的。读完手册后，请放置于显眼处，并使每个机组操作人员认真阅读。使用者更换时务必转交此手册。
安装时的注意事项
请确认以下要求，若不符合规范，请在机组运行之前采取有效的措施予以解决。
警告：
A）安装工程应委托专业安装人员进行施工
如安装不妥，将导致漏液，触电，火灾等事故。
B)防止制冷剂泄漏
警告：
A）禁止用控制柜和压缩机的吊耳（环）起吊整个机组
B）起吊缆绳禁止接触机组配管
可能造成配管破损或断裂。
标准机组重量
表2
机组型号
机组运输重量（kg）
机组运行重量（kg）
WPS110.1C
3325
3579
WPS135.1C
3372
3642
WPS150.1C
3510
3798
WPS170.1C
制冷
工况
制冷量 kW
耗电量 kW
性能系数
冷冻水流量 l/s
冷冻水压降kPa
水源水流量 l/s
水源水压降 kPa
启动方式
Y-Δ
能量控制%
%～100%无级调节
%～100%无级调节
温度控制
出水温度PID控制
水管外径mm
Φ219
Φ219
Φ219
Φ219
Φ219
Φ219
Φ219
长X宽X高mm
3743X1741X2278
B）不能用湿手操作机组
这是引起电击事故的原因之一。
C）禁止使用超出额定参数以外的熔断器
用电线等物替代熔断器的做法将危及设备安全或引起火灾。
D）可燃性气雾附近禁止安置热泵机组
这是引起火灾的原因之一。

麦克维尔冰蓄冷机组PES说明书

麦克维尔冰蓄冷机组PES说明书

麦克维尔冰蓄冷机组PES/HSP控制器使用说明书Fridgewatch 2000控制器用户使用说明书J＆E HALL单螺杆冷水/压缩机组PES/HSP型操作界面Fridgewatch 2000显示面板从左到右分别为：状态显示、数码显示及一系列操作输入按钮。

使用检查开关键后，一些操作输入被限制。

Fridgewatch 2000缺电、将门联锁隔离器转为’off”或出现电源故障时，所有显示将消失。

然而，由于有备用电池的支持，程序化的设定不会消失。

在主电源再次接通之后，Fridgewatch 2000返回到以前的操作模式，并显示压缩机和点1（若点1未使用则显示点2）的详细情况。

u 数码显示当压缩机出现故障时,主显示屏上出现闪烁的’HELP’当主显示屏显示测量值、滑阀位置和电机电流、所有设定值和运行小时数.在出现故障时,住显示屏显示闪烁的’HELP’以引起操作者的注意,同时面板上发出报警声.如果主显示屏显示’EEEE’,表明Fridgewatch 2000还未正常工作,在具有操作资格的人员将正确的设定输入之前, Fridgewatch 2000禁止操作.当检查开关钥匙被转为表示检查的垂直位置时,显示变为破折号(--)以提醒操作者不要离开而使控制器处于此种状态.压缩机显示描述了压缩机参考数据,选择的数据包括任何1到9之间的数字,在试运行时应输入正确的设定S42.这个特点特别适合用于设备间的多个压缩机.n 显示参考代码显示参考代码由两部分组成:显示组别和显示项目.当有故障发生时,显示组别的显示灯将出现闪烁的’E’.当有故障发生时,显示项目的显示灯也将出现闪烁的’n’，请参考故障代码。

对于快捷参数，一些显示代码在Fridgewatch 2000面板上已经列出，所有清单参见“故障代码”章节。

u 测量点显示的获取点的数目取决于编程和是否安装了3MIO3附加监视卡。

因为显示屏最多显示四位数字，测量点P3运行小时数的实际值为显示值的十倍。

2024版年度麦克维尔单螺杆冷水机组运行操作培训手册

2024版年度麦克维尔单螺杆冷水机组运行操作培训手册
根据评估结果制定相应的安全措施和 应急预案。
2024/2/3
采用风险评估矩阵等方法对辨识出的 危险源进行风险评估。
定期对危险源进行复评，确保其得到 有效控制。
26
应急预案制定和演练组织实施
2024/2/3
01 根据机组运行过程中可能发生的突发事件 制定应急预案。
02
应急预案内容包括应急组织、通讯联络、 现场处置、医疗救护、安全防护等。
03
定期组织操作人员进行应急预案演练，提 高其应急处置能力。
04
对演练过程进行总结评估，针对存在的问 题进行改进优化。
27
06 常见问题解答与 技术支持服务
2024/2/3
28
常见问题分类及解答
设备启动与停机问题
包括无法启动、启动后立即停机 等，解答可能原因及解决方案。
2024/2/3
制冷效果不佳问题
01
02
03
04
操作人员需经过专业培训，并 取得相应的操作资格证书。
培训内容包括机组结构、工作 原理、操作流程、安全注意事
项等。
定期对操作人员进行复训，确 保其熟练掌握操作技能和安全
知识。
建立操作人员培训档案，记录 培训内容和考核结果。
2024/2/3
25
危险源辨识和风险评估方法
对机组运行过程中可能存在的危险源 进行全面辨识。
采用节能技术
采用先进的节能技术，如 热回收技术、变频技术等， 降低机组能耗。
16
故障诊断与排除方法
2024/2/3
故障诊断
01
利用机组自带的故障诊断系统或专业诊断工具对机组进行故障
诊断。
常见故障及排除方法
02
熟悉并掌握常见故障及排除方法，如压缩机故障、制冷剂泄漏

WSCWDC麦克维尔产品说明书

WSCWDC麦克维尔产品说明书

20 22 23 23 29 29 30 32 34 35 37 37 37 37 38 39 39 40 40 40 40 41
优化设计---------------------------------------双压缩机设计--------------------------------HFC-134a-----------------------------------压缩机设计----------------------------------紧凑性设计----------------------------------热交换器-------------------------------------润滑系统-------------------------------------SurgeGard 防喘震---------------------------抽空系统-------------------------------------热力膨胀阀-----------------------------------工厂性能测试--------------------------------麦克维尔提供初始起动服务-----------------WDC 设计特点--------------------------------备用特点-------------------------------------部分负荷效率--------------------------------安装成本更低--------------------------------WDC 控制--------------------------------------
电机启动器-------------------------------------应用指南----------------------------------------水泵------------------------------------------系统水容积----------------------------------冷却水温度----------------------------------油冷却器------------------------------------机房空间与通风----------------------------蓄冷系统-----------------------------------变速水泵-----------------------------------变频驱动-----------------------------------自然冷却-----------------------------------减震安装------------------------------------

麦克维尔螺杆机组操作流程

麦克维尔螺杆机组操作流程

第 1 页共1 页
螺杆机组操作流程
◆开机前的准备
每年第一次开机前，检查所有的控制器和启动柜内的电气接线；
给机组送电，对机组预热；
查看运行记录，了解设备状况，判定负荷是否具备开机条件；
检查电源及控制元件参数，是否符合开机要求；
检查水系统中各开关、阀门所处状态；
检查各个保护装置的设定值；
检查冷却水路、冷冻水路是否畅通。

◆开机
启动冷冻水泵和冷却水泵，运行10分钟左右，检查水流开关是否打开；
查看机组吸气压力及排气压力是否正常；
检查油温（高于室温15-25℃）和油位（视油镜中间左右）是否正常；
一切参数正常后可以正常启动主机
运行过程中注意冷却进水温度的控制（25-28℃）
做好运行记录。

◆停机
按下停机开关；机组主动减载停机；
主机停止运行后，冷却水泵运行10-15分钟后关闭，冷冻水泵运行30-45分钟后关闭；
◆特别注意
发现机组有漏氟（人体直接接触液态制冷剂会造成严重冻伤）、漏
油时，保持冷冻水泵和冷却水泵处于开启状态，如机组在运行状态时，应及时按下机组紧急开关按钮，马上通知厂家处理。

MS型半封闭单螺杆式压缩机维护手册(武汉麦克维尔空调有限公司)

MS型半封闭单螺杆式压缩机维护手册(武汉麦克维尔空调有限公司)
7-1 重新安装 ………………………………………………………………………………30 装配工序 ……………………………………………………………………………………30 7-2 扭紧力矩 ………………………………………………………………………………57
8.拆卸/重新装配记录形式 ………………………………………………………58
9.标准值表…………………………………………………………………………62
9-1 调节位置和特定值表 ……………………………………………………………………62 9-2 定子线圈允许电阻值 ……………………………………………………………………63
MS 型半封闭单螺杆式压缩机维护手册
1.结构与组成
1-1 规格
-2-
MS 型半封闭单螺杆式压缩机维护手册
侧端盖 B 容量控制电磁阀
星轮装置（B 侧）
接线盒
侧端盖 A
星轮装置（A 侧）
喷液电磁阀
喷液控制阀 排气温度传感器
油视镜
截止阀
油加热器
压力平衡管
星轮视液镜
图 1-1 压缩机外形图
-3-
MS 型半封闭单螺杆式压缩机维护手册
油分离器
排气阀箱
机体
螺杆转子
滑阀
电机定子 电机转子 电机端盖
零部件名称
轴承（螺杆转子） 轴承（星轮） 机体 螺杆转子 星轮 电机 喷液控制阀 电磁阀（容量控制，喷液） 油加热器 除雾器（油分离器内） 吸气过滤器 喷液管道过滤器 油过滤器（压缩机内置） 冷却油（SUNISO 4GS）
标准
有异常现象（声音，颤动）或检查时发现小碎 片，更换 检查时发现有碎片，裂缝或相似现象，更换
6-1 压缩机拆卸准备工作 …………………………………………………………………14 6-2 从机组上拆下压缩机 …………………………………………………………………14 6-3 拆卸与检查 ……………………………………………………………………………15

【9A文】麦克维尔螺杆冷水机组维修保养手册

【9A文】麦克维尔螺杆冷水机组维修保养手册

麦克维尔螺杆冷水机组维修保养手册目录1.麦克维尔单螺杆冷水机组日常操作流程 (3)2.触模式显示屏操作简介 (4)3.麦克维尔单螺杆冷水机组日常维护 (5)4.麦克维尔单螺杆冷水机组常见故障分析 (6)5.麦克维尔单螺杆冷水机组系统流程图 (7)6.麦克维尔单螺杆冷水机组技术参数 (8)日常开机1.启动冷冻水水泵和冷凝水泵。

2.机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。

3.检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4.点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。

5.机组启动后听压缩机有无发出异常噪音。

6.当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。

7.观察蒸发器出水温度显示是否正常。

日常停机1.在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。

2.停止冷凝水水泵与冷却塔风扇。

3.待蒸发器出水温度高于15℃后停止冷冻水水泵。

长期停机如长时间停机需断开主电源，当环境温度低于5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。

紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。

麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。

在使用时注意表面清洁，勿用硬物将表面划伤。

触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A、（Download）下载程序B、（Uploap）上载程序C、（CopR）拷贝程序D、（Contrast）亮度调节E、（Run）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。

l设定温度：为机组冷冻水出水温度，设定范围4～12℃，通过右侧的＋/－键改变设定温度，每按键一次温度改变0．1℃。

麦克维尔MS型半封闭单螺杆式压缩机维修手册

麦克维尔MS型半封闭单螺杆式压缩机维修手册
-2-
MS 型半封闭单螺杆式压缩机维护手册
侧端盖 B 容量控制电磁阀
星轮装置（B 侧）
接线盒
筑龙网
侧端盖 A
星轮装置（A 侧）
喷液电磁阀
喷液控制阀 排气温度传感器
油视镜
截止阀
油加热器
压力平衡管
星轮视液镜
图 1-1 压缩机外形图
-3-
MS 型半封闭单螺杆式压缩机维护手册
更换标准
零部件名称
轴承（螺杆转子） 轴承（星轮） 机体 螺杆转子 星轮 电机 喷液控制阀 电磁阀（容量控制，喷液） 油加热器 除雾器（油分离器内） 吸气过滤器 喷液管道过滤器 油过滤器（压缩机内置） 冷却油（SUNISO 4GS）
标准
有异常现象（声音，颤动）或检查时发现小碎 片，更换 检查时发现有碎片，裂缝或相似现象，更换
筑龙网
图 1-7 螺杆转子副轴承示意图
-7-
筑龙网
MS 型半封闭单螺杆式压缩机维护手册
2．润滑油系统
润滑油系统如图图 2-1 所示。 （1）螺杆主转子轴承润滑
主转子轴承靠压力油润滑，润滑油通过轴承流向低压侧（压缩机吸气端），与冷媒气体一起被 吸入压缩腔，送往排气端。 螺杆主转子轴承的润滑路线如下： 高压油 → 油过滤器 → 油过滤器端盖 → 机体 → 法兰压盖（能量控制）
…………………………………………………………2
2.润滑油系统 ……………………………………………………………………8
3.容量调节装置 ………………………………………………………………10
4.维护与检查周期 ………………………………………………………………12
筑龙网
5.拆卸/装配工具一览表 ………………………………………………………13

CUWD-B5Y说明书 麦克维尔中央空调

CUWD-B5Y说明书 麦克维尔中央空调
!
z每台机组均应有各自的电路断电 器。
如果只用一个总断电器控制二台以上 机组，可能导致电击或火灾事故。
!
z电源配线禁止在机组间敷设，以 免引起火灾。
7
■使用时注意事项
！警
z机组运行异常（如有烧焦气味等） 立即切断电源并与麦克维尔销售 商取得联系。
机组出现异常时如继续使用可
! 能造成设备事故、电击或火灾。
z机组运行一段时期，应检查基础 是否牢固可靠。
z清扫时应使机组停止运转并切 断电源，以免造成意外伤害。
!
z冷冻水、冷却水禁止饮用
饮用冷冻水、冷却水有害健康。
z不要弄错冷媒及冷冻机油种 类。
错用将可能引起火灾或爆炸等后 果。
z禁止用水冲洗机组，以免造成电 击后果。
z冷冻水、冷却水水源必须符合水
质标准要求。
用户须知
使用中的注意事项………………41 异常时的处理方法………………42 工作范围…………………………44 水质………………………………45
机组各部分名称
CUWD40、50、60B5Y（1 系统机组）
控制箱
单螺杆压缩机
急停开关
操作面板 蒸发器 电子膨胀阀
冷媒填充阀
正面
冷凝器 冷却水出口 冷却水入口
冷冻水入口
易熔塞
吐出止逆阀
背面
机组外形图
1
电源接入口
冷冻水出口 干燥过滤器 液侧截止阀
机组各部分名称
CUWD80、100、120B5Y
控制箱
安全阀
单螺杆压缩机
急停开关 操作面板
电子膨胀阀
冷凝器 冷媒填充阀
正面
易熔塞
蒸发器 冷却水出口 冷却水入口
冷冻水入口

螺杆制冷机组操作手册

螺杆制冷机组操作手册

螺杆制冷机组操作手册(总65页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除武汉新世界制冷工业有限公司WUHAN NEW WORLD REFRIGERAT IONINDUST RIAL CORPORAT ION LT D.武汉冷冻机厂WUHAN REFRIGERAT OR WORKSⅢ（Ⅱ）型系列螺杆制冷机组使用维护手册《机械部分》武冷新一代螺杆制冷机先进技术、国际水平、中国首选最新设计 NEWEST可靠性高 HIGH RELIABILITY性能卓越 EXCELLENT EFFICIENCY1第一章总体介绍一、螺杆式制冷压缩机结构简介二、螺杆式制冷压缩机压缩原理三、压缩机的油分离系统四、压缩机的润滑油系统五、压缩机的油冷却方式六、内容积比和能量调节七、经济器八、机组流程图及技术参数表第二章安装一、基础二、机组安装三、管路连接四、电机与压缩机的找正五、机组排污与检漏六、冷冻机油的加入七、抽真空八、制冷剂的加入第三章操作、维护和保养一、操作二、设备检修三、长期停车的保养四、故障指南五、压缩机的检修第一章总体介绍一、螺杆式制冷压缩机结构简介本手册所列的螺杆式制冷压缩机系一种开启式双螺杆压缩机。

一对相互啮合的按一定传动比反向旋转的螺旋形转子，水平且平行配置于机体内部，具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。

具有凹齿的转子称为阴转子。

在阴、阳转子的两端（吸气端和排气端）各有一只滚柱轴承承受径向力量，在两转子的排气端各有一只四点轴承，该轴承承受轴向推力。

位于阳转子吸气端轴颈尾部的平衡活塞起平衡轴向力减少四点轴承的负荷的作用。

在阴、阳转子的下部，装有一个由油缸内油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在15%~100%范围内实现制冷量的无级调节，并能保证压缩机处于低位启动，以达到小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。

麦克维尔螺杆机手操器说明

麦克维尔螺杆机手操器说明

图9.19.2 操作屏操作屏（（HMI ）界面HomePage 首页键BackSpace 返回键水温查看键Alarm 报警键（注：如机组发生报警，此按钮红灯常亮。

发生预报警，此按钮红灯闪亮）Up 向上键（注：每按动一次此按钮，菜单向上翻动一行）Down 向下键（注：每按动一次此按钮，菜单向下翻动一行）Enter 回车确认键更改数据键（向上增加）更改数据键（向下减少）9.3 HMI控制屏显示说明控制屏得电后默认将进入首页有闪动光标的页面均表示此为多级页面，按下可以进入下一级页面。

此页面介绍机组类型，当前年、月、日、星期。

按下键即进入主菜单页面此页面可选项分别为：系统状态、机组设定、报警管理、关于。

使用，按钮移动光标位置，移动光标到待选项位置按进入下一级页面。

系统状态选项：进入系统状态页面将显示单台压缩机、水泵、冷却塔的当前状态（注：本操作屏显示单位压力kPa，温度℃，电流A，压缩机运行时间H，压缩机启动倒计时S）。

1#压缩机状态选项：选项将详细显示1#当前压缩机的工况，压缩机状态、低压、高压、油压（仅限于使用4200系列压缩机的机型）、启动延时、压缩机电流、高低压差、油压差、过热度、增载阀状态、减载阀状态、排气温度、压缩机运行时间，压缩机启停次数。

2#压缩机状态选项：选项将详细显示2#当前压缩机的工况，压缩机状态、低压、高压、油压（仅限于使用4200系列压缩机的机型）、启动延时、压缩机电流、高低压差、油压差、过热度、增载阀状态、减载阀状态、排气温度、压缩机运行时间，压缩机启停次数。

水泵状态选项：此选项详细显示机组冷冻水泵、冷却水泵的开关状态，备用冷冻泵、备用冷却泵开关状态。

冷冻泵，冷却泵，备用冷冻泵，备用冷却水泵开启次数，水泵运行时间。

冷却塔状态选项：此页面详细显示，机组冷却塔风扇的开启状态，开启次数，运行时间。

机组设定选项：进入此页面后，首先须输入相应级别密码否则不能进入用户设定选项。

进入输入密码选项后将出现如下页面输入密码、关闭帐户选项。

麦克维尔风冷热泵机组操作手册

麦克维尔风冷热泵机组操作手册

麦克维尔风冷热泵机组操作手册(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DRMC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。

B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。

②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

麦克维尔单螺杆冷水机组运行操作培训手册
麦克维尔空调有限公司济南分公司服务部
2003年9月
目录
1.麦克维尔单螺杆冷水机组日常操作流程 (3)
2.触模式显示屏操作简介 (4)
3.麦克维尔单螺杆冷水机组日常维护 (5)
4.麦克维尔单螺杆冷水机组常见故障分析 (6)
5.麦克维尔单螺杆冷水机组系统流程图 (7)
6.麦克维尔单螺杆冷水机组技术参数 (8)
如有更改，恕不通知！
麦克维尔单螺杆冷水机组
日常操作流程
●日常开机
1.启动冷冻水水泵和冷凝水泵。

2.机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。

3.检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：
4.点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机
组按顺序启动。

5.机组启动后听压缩机有无发出异常噪音。

6.当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。

7.观察蒸发器出水温度显示是否正常。

●日常停机
1.在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。

2.停止冷凝水水泵与冷却塔风扇。

3.待蒸发器出水温度≤15℃后停止冷冻水水泵。

●长期停机
如长时间停机需断开主电源，当环境温度≥5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。

●紧急停机
当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，
按机组控制面板上的红色急停开关。

麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。

在使用时注意表面清洁，勿用硬物将表面划伤。

●触摸式显示屏的操作
1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：
A、（Download）下载程序
B、（Uploap）上载程序
C、（Copy）拷贝程序
D、（Contrast）亮度调节
E、（Run）进入运行画面
2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。

●设定温度：为机组冷冻水出水温度，设定范围4～12℃，通过右侧的＋/－键改变设定
温度，每按键一次温度改变0．1℃。

●出水温度：所测实际冷冻水出水温度。

●总能量：机组运行时的总能量。

●等待时间：按下启动键后显示离压缩机启动的倒计时间。

压缩机启动后将显示0。

●启动：按下此按钮机组进入开机程序，此时面板的绿灯亮，启动变为运行显示，当等
待时间倒计时为0，机组按启动优先顺序启动。

●停止：在按下此按钮后，绿灯熄灭，机组进入停机程序。

机组将按先开后停顺序减载
直至停机。

●菜单：切换画面到菜单组画面。

菜单组画面有六个子菜单如下：
1、温度显示：将显示机组的设定出水温度、实际出水温度、实际出水温度与
设定温度差值。

2、压力显示：将显示压缩机的排气压力、吸气压力。

3、参数设置：将显示机组的高、低压压力报警设置；增减载温差；压缩机启
动顺序；压缩机测试；显示屏的亮度调整。

4、机组状态：将显示压缩机的运行时间；压缩机的各自能量；机组的总能量。

5、报警表：将显示机组的报警记录。

6、回主画面：
麦克维尔单螺杆冷水机组日常维护
为保证机组的正常运行，应定期对机组进行维护，必要时进行调维护内容如下：
麦克维尔单螺杆冷水机组常见故障分析
（仅供参考）
当产生故障报警时,显示屏将有报警显示且面板红灯亮,按“确认”键确认报警故障,当排除故障报警后在报警表中清除报警记录,如故障确实排除,红灯将熄灭。

麦克维尔单螺杆（WHS）冷水机组系统流程图：
麦克维尔单螺杆（WHS）冷水机组技术参数：（A）
注：1.制冷量根据下述条件而定：冷冻水进水温度12℃；冷冻水出水温度7℃；
冷凝器进水温度30℃；冷凝器进水温度35℃；
2.电源：3相380V±10﹪、50HZ
麦克维尔单螺杆（WHS）冷水机组技术参数：（B）
S
注：1.制冷量根据下述条件而定：冷冻水进水温度12℃；冷冻水出水温度7℃；
冷凝器进水温度30℃；冷凝器进水温度35℃；
2.电源：3相380V±10﹪、50HZ。
