墙面防水卷材保护层做法

（1）在地下工程防水层表面设置隔离层、保护层：①底板卷材防水层上浇筑细石混凝土保护层时，厚度不应小于50mm。

②顶板卷材防水层上浇筑细石混凝土保护层，采用机械碾压回填土或顶板承重时，厚度不宜小于70mm，采用人工回填土时，厚度不宜小于50mm，防水层与细石混凝土之间应设置隔离层，对于本身带有聚乙烯保护膜的改性沥青卷材可起有效的隔离作用。

③外墙卷材防水层采用外防内贴法铺贴时，保护墙内表面应抹厚度为20mm的1:3的水泥砂浆找平层，卷材宜先铺立面，后铺平面，并应先铺转角，后铺大面。

④外墙卷材防水层采用外防外贴法铺贴时，可采用柔性材料或铺膜20厚1:2.5水泥砂浆作保护层。

柔性材料可采用5厚（30~40kg/㎡）聚乙烯泡沫塑料片材或50mm厚（≥20kg/㎡）挤塑型聚苯乙烯泡沫塑料板。

5厚聚乙烯泡沫塑料片材采用氯丁胶粘剂粘贴。

为防回填土时损坏防水层，片材与片材之间应采用搭接连接，搭接宽度为20~30mm。

50mm厚聚苯乙烯泡沫塑料板材用聚酯酸乙烯乳液点粘粘贴，板与板之间拼缝应严密，以防回填土从缝隙中带人，损坏防水层。

当设计采用水泥砂浆作保护层时，由于改性沥青防水卷材为不浸润物质，不能与水泥砂浆相粘结。

可通过以下两个措施来实现：a.选择上表面材料为细砂粒的改性沥青防水卷材作防水层，使水泥砂浆和细砂粒相粘结。

B.在改性沥青卷材防水层表面涂布改性沥青胶黏剂，再在其上稀撒经清洗干净并烘烤预热的粗砂（也成石米），使胶黏剂将粗砂粘结牢固，工程上将粘牢的粗砂层成为“过渡层”。

固化后，就可在粗砂层表面铺抹水泥砂浆了。

明挖法下地下工程的肥槽，在外墙防水层保护层施工完毕、满足设计要求、检查合格后，应及时回填，回填工程施工应符合下列要求：a.基坑内杂物应清理干净，无积水；b.工程周围800mm以内宜用2:8灰土、黏土或粉质黏土回填，其中不得混油十块、碎砖、灰渣及有机杂物，也不得有冻土。

800mm以外可用原土回填；c.回填肥槽，应采用分层回填、分层夯实、均匀对称的施工方法。

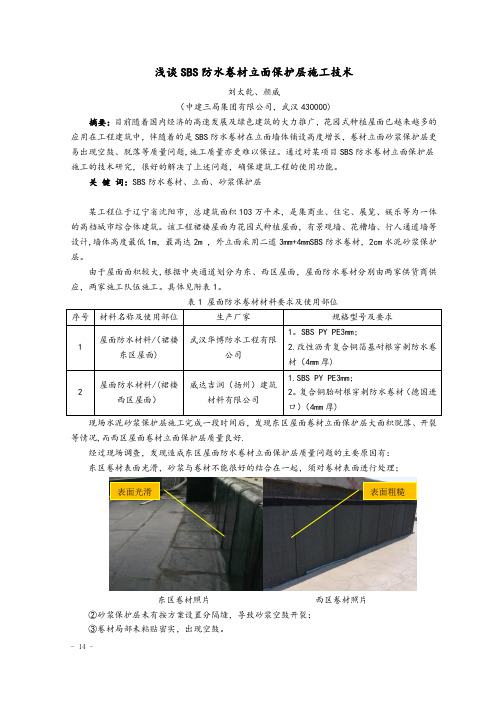

浅谈SBS防水卷材立面保护层施工技术刘太乾、颜威（中建三局集团有限公司，武汉430000)摘要：目前随着国内经济的高速发展及绿色建筑的大力推广，花园式种植屋面已越来越多的应用在工程建筑中，伴随着的是SBS防水卷材在立面墙体铺设高度增长，卷材立面砂浆保护层更易出现空鼓、脱落等质量问题,施工质量亦更难以保证。

通过对某项目SBS防水卷材立面保护层施工的技术研究，很好的解决了上述问题，确保建筑工程的使用功能。

关键词：SBS防水卷材、立面、砂浆保护层某工程位于辽宁省沈阳市，总建筑面积103万平米，是集商业、住宅、展览、娱乐等为一体的高档城市综合体建筑。

该工程裙楼屋面为花园式种植屋面，有景观墙、花槽墙、行人通道墙等设计,墙体高度最低1m，最高达2m ，外立面采用二道3mm+4mmSBS防水卷材，2cm水泥砂浆保护层。

由于屋面面积较大,根据中央通道划分为东、西区屋面，屋面防水卷材分别由两家供货商供应，两家施工队伍施工。

具体见附表1。

表1 屋面防水卷材材料要求及使用部位序号材料名称及使用部位生产厂家规格型号及要求1 屋面防水材料/（裙楼东区屋面)武汉华博防水工程有限公司1。

SBS PY PE3mm；2.改性沥青复合铜箔基耐根穿刺防水卷材（4mm厚)2屋面防水材料/(裙楼西区屋面）威达吉润（扬州）建筑材料有限公司1.SBS PY PE3mm；2。

复合铜胎耐根穿刺防水卷材（德国进口）（4mm厚)现场水泥砂浆保护层施工完成一段时间后，发现东区屋面卷材立面保护层大面积脱落、开裂等情况,而西区屋面卷材立面保护层质量良好.经过现场调查，发现造成东区屋面防水卷材立面保护层质量问题的主要原因有：东区卷材表面光滑，砂浆与卷材不能很好的结合在一起，须对卷材表面进行处理；东区卷材照片西区卷材照片②砂浆保护层未有按方案设置分隔缝，导致砂浆空鼓开裂；③卷材局部未粘贴密实，出现空鼓。

表面光滑表面粗糙- 14 -项目部通过内部会议探讨，问题①处理方法如下：方案一：卷材立面进行甩浆（掺建筑胶）处理，待干燥后敷设钢丝网进行抹灰。

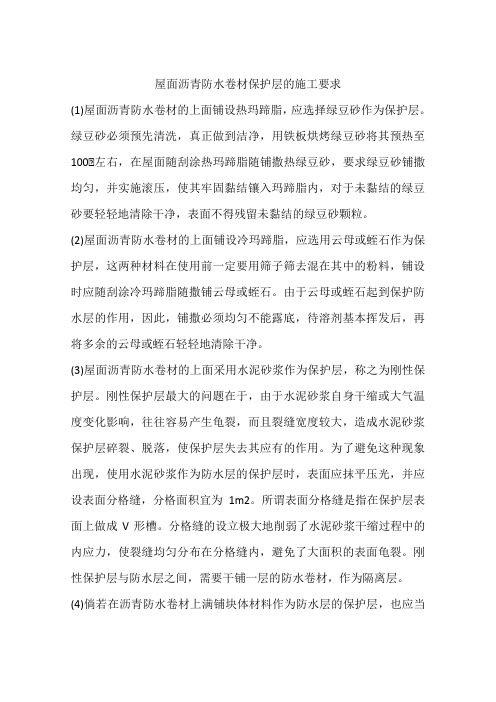

屋面沥青防水卷材保护层的施工要求(1)屋面沥青防水卷材的上面铺设热玛蹄脂，应选择绿豆砂作为保护层。

绿豆砂必须预先清洗，真正做到洁净，用铁板烘烤绿豆砂将其预热至100℃左右，在屋面随刮涂热玛蹄脂随铺撒热绿豆砂，要求绿豆砂铺撒均匀，并实施滚压，使其牢固黏结镶入玛蹄脂内，对于未黏结的绿豆砂要轻轻地清除干净，表面不得残留未黏结的绿豆砂颗粒。

(2)屋面沥青防水卷材的上面铺设冷玛蹄脂，应选用云母或蛭石作为保护层，这两种材料在使用前一定要用筛子筛去混在其中的粉料，铺设时应随刮涂冷玛蹄脂随撒铺云母或蛭石。

由于云母或蛭石起到保护防水层的作用，因此，铺撒必须均匀不能露底，待溶剂基本挥发后，再将多余的云母或蛭石轻轻地清除干净。

(3)屋面沥青防水卷材的上面采用水泥砂浆作为保护层，称之为刚性保护层。

刚性保护层最大的问题在于，由于水泥砂浆自身干缩或大气温度变化影响，往往容易产生龟裂，而且裂缝宽度较大，造成水泥砂浆保护层碎裂、脱落，使保护层失去其应有的作用。

为了避免这种现象出现，使用水泥砂浆作为防水层的保护层时，表面应抹平压光，并应设表面分格缝，分格面积宜为1m2。

所谓表面分格缝是指在保护层表面上做成V形槽。

分格缝的设立极大地削弱了水泥砂浆干缩过程中的内应力，使裂缝均匀分布在分格缝内，避免了大面积的表面龟裂。

刚性保护层与防水层之间，需要干铺一层的防水卷材，作为隔离层。

(4)倘若在沥青防水卷材上满铺块体材料作为防水层的保护层，也应当视为一种刚性保护层，这种刚性保护层往往由于大气温度升高、膨胀，致使块体表面隆起。

在施工中需要用块体材料作为保护层时，应留设分格缝，分格缝区域面积不宜大于100m2，分格缝的宽度不宜小于20mm。

(5)沥青防水卷材上设置的刚性保护层还有一种做法，就是用细石混凝土作为防水层的保护层，与水泥砂浆保护层不同的是，由于混凝土内骨料的作用，吸纳了一部分干缩过程中的内应力，鉴于这个原因，用细石混凝土作为保护层时，混凝土振捣一定要密实，表面抹平压光，同样需要留设分格缝，只不过分格缝之间形成的分格面积不宜大于36m2。

地下室外墙卷材防水施工方案目录一、工程概况 2二、施工准备 2三、施工方案 4四、成品保护7五、安全环保措施 8、工程概况本工程地下施工设防标准为GB50108-2008《地下工程防水技术规范》二级防水等级。

地下室外墙防水采用自防水混泥土加卷材防水层，20厚苯板加120厚页岩砖保护层。

二、施工准备2.1技术准备2.1.1施工方法的选择防水工程是关系到工程是使用工程的一项重要指标，它是工程施工过程的一项重点工程、难点工程。

施工方法和方案的选择对工程施工质量的好坏有着直接的影响。

本工程的地下室外墙SBS防水卷材采用热熔法满粘施工。

2.1.2工程开工前，先组织工程技术人员进入施工现场，了解现场情况，进一步弄清工程特点，解决施工技术与实施工艺质检的矛盾。

2.1.3技术交底防水工程施工前，由专业工长根据施工图纸和现行的规范要求结合本工程的实际情况对施工班组进行书面交底。

交底内容包括：施工部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施等，并经过现场技术负责人的审核后严格执行。

2.2现场准备2.2.1外墙面对拉螺栓应预先割掉，木垫块取出后用水泥砂浆抹平。

2.2.2基坑应清理干净，混凝土接缝处理平整，阴阳角处作成圆弧形或135° 折角。

2.2.3基层表面应干燥，含水率不大于9%(将1米见方的卷材盖在基层表面上，静置3h左右，若覆盖处表面无水印，且紧贴基层一侧的卷材五结露现象，即认为基层含水率小于9%)。

2.3材料准备本工程地下室外墙防水卷材用3mm厚聚酯胎SBS改性沥青防水卷材。

防水卷材的外观质量，品种规格应符合地下工程防水技术规范(GB50108-2008)和地下室防水工程施工质量验收规范(GB50208-2002)的有关规定要求。

聚酯胎防水卷材主要物理性能指数本工程所用防水材料在进场时，必须有出厂合格证、质量检验报告，并经过现场抽样复试合格后方可投入工程使用。

屋面工程合成高分子卷材屋面防水层施工工艺及施工方法1、工艺流程基层清理→涂刷基层处理剂→附加层施工→卷材与基层表面涂胶卷材铺贴→卷材收头粘结→卷材接头密封→蓄水试验→做保护层。

2、施工方法要点（1）清理基层施工防水层前将已验收合格的基层表面清扫干净。

不得有浮尘、杂物等影响防水层质量的缺陷。

（2）涂刷基层处理剂涂布聚氨酯底胶。

聚氨酯底胶的配制：聚氨酯材料按甲∶乙=1∶3(重量比)的比例配合，搅拌均匀即可进行涂布施工；也可以由聚氨酯材料按甲∶乙∶二甲苯=1∶1.5∶1.5的比例配合，搅拌均匀后进行涂布施工。

涂刷聚氨酯底胶：大面积涂刷前，用油漆刷蘸底胶在阴阳角、管根、水落口等细部复杂部位均匀涂刷一遍聚氨酯底胶。

然后用长把滚刷在大面积部位涂刷。

徐刷底胶(相当于冷底子油)厚薄应一致，不得有漏刷、花白等现象。

（3）附加层施工阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶或聚氨酯涂膜、也可铺贴一层合成高分子防水卷材处理。

应根据设计要求确定。

（4）卷材与基层麦面涂胶①卷材表面涂胶：将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶滚涂均匀。

应留出搭接部位不涂胶，边头部位空出100mm。

涂刷胶粘剂厚度要均匀，不得有漏底或凝聚块类物质存在；卷材涂胶后10～20min静置干燥，当指触不粘手时，用原卷材筒将刷胶面向外卷起来，卷时要端头平整，卷劲一致，直径不得一头大，一头小，并要防止卷入砂粒和杂物，保持洁净。

②基层表面涂胶：已涂底胶干燥后，在其表面涂刷CX-404胶，用长把滚刷蘸CX-404胶，不得在一处反复涂刷，防止粘起底胶或形成凝聚块，细部位置可用毛刷均匀涂刷，静置晾干即可铺贴卷材。

（5）卷材铺贴卷材及基层已涂的胶基本干燥后(手触不粘，一般20min左右)，即可进行铺贴卷材施工。

卷材的层数、厚度应符合设计要求。

①卷材应平行屋脊从檐口处往上铺贴，双向流水坡度卷材搭接应顺流水方向，长边及端头的搭接宽度，如空铺、点粘、条粘时，均为100mm；满粘法均为80mm，且端头接茬要错开250mm。

屋面、楼地面、墙面卷材防水工程一、屋面卷材防水1、工艺流程：清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层2、施工工艺（1）清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。

（2）涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加人工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。

（3）附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范的规定。

（4）铺贴卷材：卷材的层数、厚度应符合设计要求。

多层铺设时接缝应错开。

将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固，搭接宽度满粘法为80mm。

（5）热熔封边：将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以边缘挤出沥青为度；末端收头用密封膏嵌填严密。

（6）防水保护层施工：上人屋面按设计要求做各种刚性防水层屋面保护层。

不上人屋面做保护层有两种形式：（7）防水层表面涂刷氯丁橡胶沥青胶粘剂，随即撤石片，要求铺撒均匀，粘结牢固，形成石片保护层。

（8）防水层表面涂刷银色反光涂料。

二、墙面卷层防水1、施工流程基层清理→增强层处理→涂布基层胶粘剂及铺设卷材→卷材搭接缝及收头处理→施工保护层（1）下层处置惩罚1）水泥沙浆下层应牢固，无空鼓、开裂和起砂等缺陷。

2）基层表面应平整光滑、均匀一致，用2米直尺检查时，直尺与基层间表面的空隙不超过5㎜。

3）基层应干燥，含水率小于9%，测定方法是：将1米见方的SBS卷材橡胶卷材覆盖在基层表面上，静置2～3小时，若覆盖处的基层无水印，且紧贴基层一侧的卷材亦无凝结水痕，即为基层含水率小于9%。

地下室卷材防水施工工艺施工工艺流程和操作要点施工工艺流程施工操作要点1、基层清理及验收基层表面应平整坚实,转角处应做成圆弧形或45°坡角,局部孔洞、蜂窝、裂缝应修补严密,表面应清洁,无起沙、脱皮现象,保持表面干燥,并涂刷基层处理剂.界面处理剂干燥后方可进行下道工序.2、特殊部位加强处理阴阳角转角处、变形缝、穿墙管道等处是防水薄弱环节.阴阳角转角处一般采取加强处理方式为增铺1~2层相同品种的卷材、宽度不宜小于500mm；卷材的接缝宜距离阴阳角不小于600mm.穿墙管道处附加卷材宜采用夹板与套管夹紧.3、卷材弹线及卷材铺贴、在处理后的基层面上,按卷材的铺贴方向,弹出每幅卷材的铺贴线,保证不歪斜.、卷材铺贴方法1、自粘法：采用自粘型防水卷材.不须涂刷胶粘剂,只须将卷材表面的隔离纸撕去即可粘贴卷材,其施工方法及要求与冷粘法基本相同.大面卷材排气压实后开始搭接缝粘贴,搭接缝贴牢后,地下工程要求做增强处理,骑缝加粘1层宽120mm的卷材,再做密封处理.2、热熔法：多见于改性沥青防水卷材.热熔法是以专用的加热机具将热熔型卷材底面的热熔胶加热熔化而使卷材与基层或卷材与卷材之间进行粘结的施工方法.火焰加热器加热卷材应均匀,不得过分加热或烧穿卷材.卷材表面热溶后应立即滚铺卷材,排除卷材下面的空气,并辊压粘结牢固,不得有空鼓、皱折.铺贴后的卷材应平整、顺直,搭接尺寸正确,不得有扭曲.滚铺卷材时接缝部位必须溢出沥青热溶胶,并应随即刮封接使接缝粘结严密.厚度小于3mm的高聚物改性沥青防水卷材,严禁采用热熔法施工.插图-热熔法防水卷材施工实例4、保护层施工1、顶板的细石混凝土保护层采用机械碾压回填土时厚度不宜小于70mm；人工回填土时厚度不宜小于50mm.2、底板的细石混凝土保护层厚度应大于50mm.3、侧墙卷材防水宜采用聚苯乙烯泡沫塑料等软质保护层,或铺抹20mm或30mm厚水泥砂浆.质量标准主控项目1、卷材防水层所用卷材及主要配套材料必须符合国标及设计要求,检查出厂合格证、质量检验报告和现场抽样试验报告.2、卷材防水层的施工质量检验数量,应按铺贴面积每100m2抽查1处,每处10m2,且不得少于3处.3、卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求.一般项目1、卷材防水层的基层应牢固,基层表面应洁净平整,不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形；转角处圆弧半径高聚物改性沥青卷材不应小于50mm,合成高分子卷材不应小于20mm.2、卷材防水层的搭接缝应粘焊结牢固,密封严密,不得有皱折、翘边和鼓泡等缺陷.3、侧墙卷材防水层的保护层与防水层应粘结牢固,结合紧密、厚度均匀一致.4、卷材搭接宽度的允许偏差为±10mm.成品保护1、防水层施工完后,及时施工保护层,防止施工机具损坏防水层.2、防水层上禁止人员穿带钉硬底鞋；堆放材料需加底座铺垫,使用时轻拿轻放；使用的小推车需包脚,搭设架子底座需加铺垫.3、已铺好的卷材防水层,后续施工严禁放置施工机具及踩踏以防卷材破损.挤塑板外墙保护层施工工艺施工工艺流程及操作要点施工工艺流程防水施工挤塑板进场、拌制胶粘剂挤塑板施工基础土方回填1、材料选择为了便于施工,结合地下室外墙高度,挤塑板选用规格尺寸为图纸要求尺寸,建筑胶选用108胶,水泥采用标号为425的普通硅酸盐水泥.2、挤塑板安装固定根据所进场的挤塑板规格尺寸进行组拼拼接方式见附图,挤塑板施工时,应错缝拼装.使用建筑胶与水泥进行拌制成胶灰,应随拌随用.粘贴时,挤塑板与防水材料的粘接面积不得少于60%,粘贴后应用手用力挤压,粘接厚度不得大于20mm.涂抹胶粘剂时要均匀,挤压时应整板挤压,以使胶粘剂能分布均匀.3、挤塑板外侧回填土待挤塑板整体安装完毕后,进行回填,回填时严格按照要求进行逐步回填,且不得含有大块硬物.应派专人负责土方回填工作,避免发生硬物与挤塑板发生剧烈碰撞,以免发生脱落或破坏.四、质量控制4.1进场的挤塑板尺寸与所要求尺寸无较大的偏差,挤塑板厚度、强度达到要求.4.2安装挤塑板要粘贴牢固、拼缝严密.4.3注意大风等恶劣天气不宜施工4.4回填时注意保护挤塑板。

防水卷材保护层做法防水卷材保护层做法防水卷材是建筑工程中常用的一种防水材料，主要用于屋顶、地下室、厨房、卫生间等场所的防水。

然而，由于施工人员的不当操作或者外力因素等原因，导致防水卷材表面破损或者损坏，从而影响其防水效果。

为了保障防水卷材的使用寿命和防水效果，需要在其表面进行保护。

一、什么是防水卷材保护层？防水卷材保护层是指在防水卷材表面进行涂覆或者铺设其他材料以增加其耐久性和抗磨损性，从而达到保护作用的一种措施。

二、为什么需要进行防水卷材保护？1. 防止物理损伤在施工过程中，由于工人操作不当或者外力因素等原因，可能会导致防水卷材表面出现破损或者划伤等情况。

如果没有进行保护，这些破损或划伤会进一步扩大并渗透到内部，导致防水卷材失去防水效果。

2. 提高耐久性防水卷材表面经过保护后，可以增加其耐久性和抗磨损性，从而延长其使用寿命。

3. 保障防水效果防水卷材表面经过保护后，可以更好地保障其防水效果，避免因为表面破损或者划伤等原因而失去防水效果。

三、防水卷材保护层的做法1. 涂覆型保护层涂覆型保护层是指在防水卷材表面涂覆一层特殊的涂料或者油漆等材料以增加其耐久性和抗磨损性。

常用的涂料包括环氧树脂、聚氨酯、聚合物等，这些涂料具有优异的附着力和强度，并且可以提高防水卷材的耐候性和耐化学腐蚀性。

2. 铺设型保护层铺设型保护层是指在防水卷材表面铺设一层其他的材料以增加其耐久性和抗磨损性。

常用的铺设材料包括沥青砂浆、水泥砂浆、陶瓷砖等，这些材料具有很好的耐久性和抗磨损性，并且可以起到防水和保护作用。

3. 复合型保护层复合型保护层是指在防水卷材表面先涂覆一层特殊的涂料或者油漆等材料，然后再铺设其他的材料以增加其耐久性和抗磨损性。

这种做法可以充分利用各种材料的优点，达到最佳的保护效果。

四、如何选择防水卷材保护层？1. 考虑使用环境不同的使用环境需要选择不同类型的保护层。

例如，在高温环境下应该选择具有良好耐高温性能的保护层，在化学腐蚀环境下应该选择具有良好耐化学腐蚀性能的保护层。

卷材防水层成品保护方案
一■防水层
1.已铺贴好的卷材防水层，必须采取措施进行保护,严禁在防水层上进行施工作业和运输，并及时做防水层的保护层。

2、穿过屋面、墙面防水层处的管位，施工中与结束后均不得损坏变位。

3、屋面变形缝、水落口等处，施工中必须进行临时塞绪和挡盖，以防落进材料等物，施工结束后将临时堵塞、挡盖物清除，保证管、口内畅通。

4、屋面施工时，不得污染墙面、檐口侧面及其他已施工完的成品。

5、施工人员要保护好已经作好的保温层、找平层等成品。

6、卷材铺贴完后，进行保护层施工时运送砂浆的手推车车腿要用软物包裹，以防刮破防水层。

7、屋面防水开始涂刷冷底子油之后，闲杂人等不得进入屋面。

8、冷底子油未干之前不得在其上走动，以免造成破坏。

9、防水层上禁止堆放材料和其他任何作业。

二.交工前的成品保护
1.为确保工程质量美观，达到用户满意，项目施工管理班子根据工程大小及楼层高低，在装饰安装分区或分层完成成活后，专门组织专职人员负责成品质量保护，值班巡察，进行成品保护工作。

2、成品保护值班人员，按项目领导指定的保护区或楼层范围进
行值班保护工作。

3、成品保护专职人员，按施工组织设计或项目质量保证计划中规定的成品保护职责、制度办法，做好保护范围内的所有成品检查保护工作。

4、专职成品保护值班人员工作到竣工验收，办理移交手续后终止。

5、在工程未办理竣工验收移交手续前，任何人不准在工程内使用房间、设备及其它一切设施。

地下室外墙防水保护层施工方案及工艺方法本工程地下室外墙立面防水卷材采用120mm砖砌体进行保护, 用M.5水泥砂浆砌筑。

1.施工准备1)材料(1)水泥：用32.5普通硅酸盐水泥。

(2)砂：中砂不得含有杂物, 含泥量不得超过3％, 使用前必须过3～5mm孔径的筛子。

(3)砖：空心砖（试验合格）。

2)施工机具: 砂浆机、灰桶、铁抹子、灰铲。

3)作业条件: 防水卷材施工完毕经检查验收合格4)人员要求: 熟练技术工2.施工工艺1)抄平放线：根据假定标高抄出水平线, 砖砌体底面用砂浆找平。

2、砖提前一天浇水湿润, 一般以水浸入砖四边1.5cm左右为宜。

2)拌制砂浆：砂浆配合比采用重量比, 水泥计量误差为2%, 砂为3%, 采用机械搅拌, 投料顺序为砂→水泥→水, 搅拌时间不少于 1.5min。

砂浆应随拌随用, 水泥砂浆需在拌成后的3小时内用完, 不允许使用过夜砂浆。

3)确定组砌方法4)组砌方法采用条砌法, 上下错缝, 采用“三一”砌砖法（即一铲灰一块砖一挤揉）, 严禁用水冲砂浆灌缝的方法。

5)排砖摞底: 转角处使用七分头。

6)砌筑：将基础表面清扫干净洒水湿润, 先盘棱角, 每次盘角角度不应超过5皮砖, 随盘随靠平, 吊直。

7)砌筑: 砌砖宜采用一铲灰、一块砖、一挤揉的三一砖砌法, 即满铺、满挤操作法。

砌砖时要放平。

砌砖水平灰缝厚度和竖向灰缝宽度一般为10mm, 但不应小于8mm, 也不应大于12mm, 控制游丁走缝, 墙面随砌随将舌头灰刮尽。

8)防水保护墙砌筑时每隔6m留设一道分隔缝, 缝宽3cm。

四、关键部位9)砌体与卷材之间填充密实不留空隙, 随砌随填塞砂浆。

3.质量标准1)砖的品种、强度等级必须符合设计要求。

2)砂浆的品种及强度应符合设计要求。

3)砌体砂浆必须饱满, 水平灰缝的砂浆饱满度不少于80%。

4)砌体上下错缝, 没有超过4皮砖的通缝。

5)砖砌体接槎处灰浆应密实, 缝、砖平直, 每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个。
