模具设计与制造复习题A及答案一、填空1．冷冲压分为和两大类工序。

2．冷冲压是利用安装在压力机上的_________对材料_________，而获得所需零件的一种加工方法。

3．一般的金属材料在冷塑变形时会引起材料性能的变化。

随着变形程度的增加，所有的强度、硬度都_________，同时塑性指标_________，这种现象称为冷作硬化。

4．简单圆筒件拉深时变形程度以_________表示，其值越大，变形程度越_________。

5．材料的屈强比_________，均匀延伸率_________有利于成形极限的提高。

6．冲裁件的断面分为_________，_________，_________，_________，四个区域。

7．弯曲件的变形程度用_________表示，弯曲中最容易出现的问题为_________8．扩孔变形区的应力性质为_________，其可能产生的质量问题是_________9．精冲时冲裁变形区的材料处于_________，并且由于采用了_________的间隙，冲裁件尺寸精度可达IT8-IT6级。

二、选择1．弯曲时的变形程度以_________表示。

弯曲变形程度越大，其回弹值越__________A、拉深系数B、相对半径C、大D、小2．弯曲变形前后_________长度保持不变，所以弯曲件展开长度的计算以_______为依据。

A、中性层B、中心层C、两者皆可3．冲裁件的未注公差等级为_________级，一般要求模具零部件公差等级_________冲压件3－4个公差等级。

A、IT11B、IT12C、IT13D、IT14E、高于F、低于4．连续冲裁排样时，切断工序必须安排在_________工位。

A、最后B、中间C、第一个5．当弯曲件外形尺寸有要求时，应先确定_________工作部分的尺寸。

A、凹模B、凸模C、都一样6．拉深时的主要问题是起皱与开裂，起皱可以通过加压料的方式克服。

因此，压料力越_________，越有利于成形。

目录一、工艺性分析 (2)二、工艺方案的确定 (3)三、模具结构形式的确定 (3)四、工艺设计 (3)1计算毛坯尺寸 (3)2画排样图 (3)3计算材料利用率 (4)4计算冲压力 (5)5初选压力机 (6)6计算压力中心 (7)7计算凸凹模刃口尺寸 (8)五、模具结构设计 (8)1模具类型的选择 (8)2定位方式的选择 (8)3凹模设计 (8)4凸模设计 (9)6选择模架及确定其他冲模零件尺寸 (10)六、装配图和零件图 (12)七、结束语 (12)致谢 (13)参考文献 (14)设计内容一、工艺性分析此工件只有落料和冲孔两个工序;材料为08F,具有良好的冲压性能,适合冲裁;工件结构相对简单;有一个Φ6的孔和两个非圆孔：孔与孔.孔与边缘之间的距离也满足要求,最小壁厚为4mm小孔与边缘之间的距离;工件的尺寸全部为自由公差,可看作IT14级,尺寸精度较低,普通冲裁完全能满足要求;但应注意：：图11有一定批量,应重视模具材料和结构的选择,保证一定的模具寿命;2冲裁间隙,凸凹模间隙的确定应符合制件的要求;3各工序凸凹模动作行程的确定应保证各工序动作稳妥、连贯;二、工艺方案确定该工件包括落料.冲孔两个基本工序,可有以下三种方案：方案一:先落料,后冲孔.采用单工序模生产.方案二:落料------冲孔复合冲压.采用复合模生产.方案三:冲孔-------落料级进冲压.采用级进生产.方案一模具结构简单,但需要两道工序两副模具,成本高而生产效率低,难以满足中批量生产要求,方案二只需要一副模具,工件精度及生产效率都能满足,模具轮廓尺寸较小,制造成本低;方案三也只需一副模具,生产效率高,操作方便,工件精度也能满足要求;通过对上述三种方案的分析比较,该工件冲压生产采用方案二为佳;三、模具结构形式的确定;因制件材料较薄,为保证制件平整,采用弹性卸料装置;为方便操作和取件可初选双立柱可倾压力机,横向送料;采用圆柱头式挡料销;综上所述：由冲压手册1表5—3,5—8选用弹性卸料横向送料典型组合结构形式,后侧导柱滑动导向模架;四、工艺设计;1计算毛坯尺寸;制件长尺寸如图一;（2）排样方式的确定及尺寸确定;排样方式的选择方案一：有废料排样沿冲件外形冲裁,在冲件周边都留有搭边;冲件尺寸完全由冲模来保证,因此冲件精度高,模具寿命高,但材料利用率低;方案二：少废料排样因受剪切条料和定位误差的影响,冲件质量差,模具寿命较方案一低,但材料利用率稍高,冲模结构简单;方案三：无废料排样冲件的质量和模具寿命更低一些,但材料利用率最高;通过上述三种方案的分析比较,综合考虑模具寿命和冲件质量,该冲件的排样方式选择方案一为佳;考虑模具结构和制造成本有废料排样的具体形式选择直排最佳;制件排样如图2：（3）计算材料利用率η;由参考书冲压手册 2 P45表2-18表2-18 最小工艺搭边值单行排列单位为mm 圆件及r＞2t的圆角矩形边长L≤50 矩形边长L＞50或圆角r≤2t 材料厚度t工件间a1 侧边a 工件间a 侧边a1 工件间a1侧边a 以下～～～～～=.由冲压工艺学P45,无侧压装置有：选a=,a1B=D+2 a+Δ+c1错误!条料宽度0Δ导尺间距离 S=b+c1=D+2a+Δ+c1其中：b—条料板公称宽度mmD—冲裁件垂直于送料方向的尺寸mma—侧搭边的最小值,见表2-18mmc1—导尺与最宽条料之间的单面小间隙,其值见表2-21mmΔ—条料宽度的单向偏差,见表2-19、表2-20mm查表2-19,有Δ＝,表2-21,有c1=则；B = D+2×a+Δ+c1= mm条料步距 S=14+a1= mm.查参考书冲压手册P506表8-12,选板料规格为600mm×1200mm×;由零件图算得一个零件的面积为S=14×48-2×14-7×+14×14×÷6-7××14÷2 ××3×3-5×2××2×2=㎜2采用横裁时,剪切条料尺寸为;一块板可裁的条料为23,每条可冲零件个数39个零件;则一块板材的材料利用率为：η=n×A0/A×100﹪η=23×39×600×1200×100﹪=﹪采用纵裁时,剪切条料尺寸为;一块板可裁的条料为11,每条可冲零件个数78个零件,则一块板材的材料利用率为：η=n×A0/A×100﹪η=11×78×600×1200×100﹪=﹪根据以上分析,横裁比纵裁时的板材材料利用率高,因此采用横裁;每块裁成×1200mm ×的条料;4计算冲压力;1、冲裁力的计算用平刃冲裁时,其冲裁力F一般按下式计算：F=KLt τb式中F—冲裁力；L—冲裁周边长度；t—材料厚度；τb—材料抗剪强度；K—系数,系数Ｋ是考虑到实际生产中,模具间隙值的波动和不均匀,刃口磨损、板料力学性能和厚度波动等原因的影响而给出修正系数,一般取Ｋ=;计算冲裁件轮廓尺寸L=48-14-7××2 ×2+×2×14÷3=由参考书冲压手册查得08F的抗剪强度为τb=300MPa由参考书冲压手册2表2－37表2-37 卸料力、推件力和顶件力系数则：采用弹性卸料装置冲裁力为F总= F冲+F顶+ F卸=τb=①F冲裁②F推=n K推F落由表查出K推=,查得凹模刃口直壁高度h=8mm,则n=h/t=F推=nK推F落=顶件力：F2=K2F卸料力：F3=K3F查表：K2 = K3 =F2=×=F3=×=总冲裁力F总=F冲+F顶+ F卸=++==5初选压力机;冲模闭合高度HHmax-5≥H ≥Hmin+10 165mm ≥H ≥140mm（6）计算凸凹模刃口尺寸;对于形状复杂或薄材料的冲裁件,为了保证凸凹模之间的间隙值,并使其分布均匀,必须采用配合加工,这种方法是先加工好凸模或凹模作为基准件,然后以此基准件为标准加工凹模或凸模,使二者保持一定间隙; 外形48mm,14mm 由落料获得圆孔Φ6及两个非圆孔由冲孔同时获得 查表：Zmin = ,Zmax =磨损系数x 尺寸025.048-,28±,5±,R ﹢0.252 x= 尺寸043.014-,R 043.014- x=尺寸Φ16.006+ x=1基准制造偏差δ 尺寸5± δ= 尺寸28± δ= 尺寸025.048- δ=尺寸Φ16.006+ δ=尺寸043.014-,R 043.014- δ=尺寸R ﹢0.2502 δ= 磨损后变大的尺寸A 类有025.048- ,043.014-,R 043.014-j A =max A -x Δδ0+ 1A =0.06250+=0.06250+ 2A =0.10750+=0.10750+ 3A =0.10750+=0.10750+磨损后变小的尺寸B 类有Φ16.006+,5± ,R ﹢0.252 j B =min B +x Δ0δ-1B =6+1004.0-=004.0- 1B =5+003.0-=003.0- 1B =2+00625.0-=00625.0-孔距尺寸：Ld =L ±Δ/8=28± 7计算压力中心;由于此冲裁件属于中心对称件,故其压力中心位于冲裁件轮廓图形的几何中心;五、模具结构设计：1模具类型的选择由冲压工艺分析可知,需落料冲孔两个工序,所以模具类型落料冲孔复合模; 2定位方式的选择因为该模具采用的是条料,控制条料的送进方向采用导料板,无侧压装置;控制条料的送进步距采用挡料销;而第一件的冲压位置因为条料长度有一定余量,可以靠操作工目测来定; 3凹模设计; ①凹模结构形式因制件材料简单,总体尺寸不大,选用整体式矩形凹模较为合理;因生产批量较大,由文献冲压手册1表3-5选用T10A 为凹模材料;由该文献表2-39得凹模壁厚c=30mm;凹模高度h=22mm;②凹模刃口与边缘的距离由文献冲压手册P68表2—41得a=33mm ③凹模长度： L=s1+2s2s1 -----送料方向凹模刃壁间最大距离 14mm s2 -----送料方向凹模刃壁到凹模边缘最小距离 33mm L=80mm凹模宽度： B=s+~4cs----垂直于送料方向的凹模刃壁间最大距离 48mm c----凹模厚度 30mm B=123~168mm 取B=125mm 凹模轮廓尺寸为 80mm ×123mm ×30mm⑷凸模设计① 凸模的结构形式与固定方法落料凸模刃口尺寸为非圆形,为了便于凸模和固定板的加工,将落料凸模设计成台阶式;为了保证强度、刚度及便于加工与装配,圆形凸模常做成圆滑过渡的阶梯形,小端圆柱部分;是具有锋利刃口的工作部分,中间圆柱部分是安装部分,它与固定板按H7/m6配合,尾部台肩是为了保证卸料时凸模不致被拉出,圆形凸模采用台肩式固定; ② 凸模长度计算凸模的长度是依据模具结构而定的;采用固定卸料板和导尺时,凸模长度按冲压模具设计实用手册P245公式计算： L=H 1+H 2+H 3+H 式中 L---凸模长度,mm ；H 1---凸模固定板厚度,一般为凹模厚度的60%~80% 即18~24mm 取H 1=20mm H 2----卸料板厚度,一般取5~10mm 取H 2 =10; H 3----导尺的厚度,倒装式复合模无导尺 H----附加长度,一般取15~20mm,取H=15mm L=20mm+10mm+15mm=45mm 凸模的强度与刚度校核一般情况下,凸模强度与刚度足够,由于凸模的截面尺寸较为积适中,估计强度足够,只需对刚度进行校核;对冲孔凸模进行刚度校核： 凸模的最大自由长度不超过下式：有导向的凸模L max ≤1200,其中对于圆形凸模I min =∏d 4/64则L max ≤12002602123.164412⨯⨯⨯⨯ππ=由此可知：冲孔部分凸模工作长度不能超过,根据冲孔标准中的凸模长度系列,选取凸模的长度：④凸模材料和技术条件凸模材料采用碳素工具钢T10A,凸模工作端即刃口淬硬至HRC 56～60,凸模尾端淬火后,硬度为HRC 43～48为宜;模架及其它零件的选用模柄模柄的作用是把上模固定在压力机滑块上,同时使模具中心通过滑块的压力中心,模柄的直径与长度与压力机滑块一致,模柄的尺寸规格选用压入式模柄如图8所示:图8 模柄模座标准模座根据模架类型及凹模同界尺寸选用,上模座：125×125×30 GB 材料： HT200 GB/T9436-88下模座：125×125×35 GB 材料： HT200 GB/T9436-88导柱： 20×100 GB 材料: 20钢 GB/T699-1999导套： 25×65×78 材料: 20钢 GB/T699-1999模座材料采用灰口铸铁,它具有较好的吸震性,采用牌号为HT200;垫板垫板的作用是承受并扩散凸模或凹模传递的压力,以防止模座被挤压损伤;是否要用板,可按下式校核：/AP=F12式中P—凸模头部端面对模座的单位面积压力；—凸模承受的总压力；F12A—凸模头部端面与承受面积;P= > σc=90~140MPa由于计算的P值大于灰铁模座材料的许用应力,因此在凸模与模座之间需要加垫板;紧固件的选用上模螺钉：螺钉起联接紧固作用,上模上6个,45钢,尺寸为M663下模螺钉：6个,45钢,尺寸为M6X50.销钉起定位作用,同时也承受一定的偏移力.上模3个,45钢,尺寸为Φ6X60.橡胶卸料橡胶的设计见表：橡胶合适F>F卸六、装配图结束语冲压成形课程设计是我在大学期间的一门重要的课程,是把理论应用到实践中的过程;通过这次设计使我学会如何去培养我们的创新精神,从而不断地战胜自己,超越自己;创新,是要我们学会将理论很好地联系实际,并不断地去开动自己的大脑；并使我巩固了自己的知识,加深了对冲压成形的理解,同时认识到自己的不足;把以前不懂或模糊的知识上升到了深刻理解,相信对我们将来从事工作将有很大帮助;本设计是一个小型零件成形工艺的设计;主要包括了冲孔和冲压模具的设计计算以及主要零件和模具的CAD制图,使我学到了不少东西,通过本次课程设计,我学到了很多新的东西,也发现了大量的问题,有些在设计过程中已经解决,有些还有待今后慢慢学习;只要学习就会有更多的问题,更多的难点,但也会有更多的收获;在这次设计过程中,体现出自己单独设计模具的能力以及综合运用知识的能力,体会了学以致用、突出自己劳动成果的喜悦心情,从中发现自己平时学习的不足和薄弱环节,从而加以弥补;在此感谢我们的xxx老师.,老师严谨细致、一丝不苟的作风一直是我工作、学习中的榜样；老师循循善诱的教导和不拘一格的思路给予我无尽的启迪；这次模具设计的每个实验细节和每个数据,都离不开老师您的细心指导;而您开朗的个性和宽容的态度,帮助我能够很顺利的完成了这次课程设计;同时感谢对我帮助过的同学们,谢谢你们对我的帮助和支持,让我感受到同学的友谊;由于本人的设计能力有限,在设计过程中难免出现错误,恳请老师们多多指教,我十分乐意接受你们的批评与指正,本人将万分感谢;参考文献1 王孝培.冲压手册.北京：机械工业出版社,2000.2 郑家贤.冲压模具设计实用手册.北京：机械工业出版社,2007.。

项目一任务一1.冷冲压加工的概念.特点及应用场合。

（1）冷冲压是在常温下，利用冲压模在压力机上对板料或热料施加压力，使其产生塑性变形或分离，以而获得防需形状和尺寸的另件的一种压力加工方法。

（2）冷冲压作为一种先进的加工方法和其他的加工方法（如机械加工）相比, 具有以下一些特点：①冷冲压加工生产效率极高，没有其他任何一种机械加工方法能与之相比, 如级进模冲压速度可高达800次/分钟，操作简便，易于实现自动化。

② 材料利用率高，冲压能耗小，属于无切屑加工，经济性好。

③冷冲压工件的尺寸精度与模具的精度相关，尺寸比较稳定，互换性好。

④可以利用金属材料的塑性变形适当提高工件的强度.刚度等力学性能指标。

⑤可获得其他加工方法难以或不能加工的形状复杂的零件，如薄壳零件. 大型覆盖件（汽车覆盖件.车门）等。

@模具使用寿命长，降低了产品的生产成本。

⑦ 复杂产品模具的制造成本较高，周期较长，冲压生产过程中产生的噪声大等。

（3）冷冲压加工应用范围十分广泛，在国民经济中处于很重要的地位。

所有的钢材中，有60%~70%是板材，其中大部分经过冷冲压加工制成的产品。

汽车的车身.底盘.油箱.散热器片，锅炉的汽包，容器的壳体，电机.电器的铁芯硅钢片等都是采用冷冲压加工的。

仪器仪表.家用电器.自行车.办公机械.生活器皿等产品中，也有大量冲压件。

2.常用的冲压工艺有哪些？想想我们日常生活中有哪些产品是由这些工艺冲压成形的？常用的冷冲压工艺方法有落料.冲孔.折弯.成型.翻边.拉伸.起伏成型.冷挤压.旋压.涨型等。

3.什么叫分离工序.成形工序和复合工序?①分离工序被加工材料在外力作用下因剪切而发生分离，从而形成具有一定形状和尺寸的零件，如剪裁.冲孔.落料.切边等。

②成形工序被加工材料在外力作用下发生塑性变形，从而得到具有一定形状和尺寸的零件，如弯曲.拉深.翻边等。

③复合工序为了进一步提高冷冲压生产效率，有时常常把两个以上的基本工序合并成一个工序，称为复合工序。

冲压模具的设计与制造分析摘要：现代社会必须以先进的科技手段促进经济的快速发展，这就对各个领域的技术手段提出了新的要求和期望。

重点介绍了冲压工艺和冲压设计，近年来随着市场竞争的加剧，人们对其提出了更高的要求。

但是，一项技术开发与研究是一个非常漫长和困难的过程，往往受到很多外部因素的影响。

因此，在目前的情况下，冲压模具的设计和制造仍存在许多问题，本文就此展开研究。

关键词：冲压模具；设计；制造引言冲压模具的设计和制造水平是决定模具制造质量的关键，目前在我国行业总体上，冲压模具的制造趋向于更加准确和技术化。

为了有效提高模具零件的质量和生产效率，需要对模具冲压新技术有更深入的了解，根据市场需求设计模具，使冲压模具行业具有新产业的发展优势。

1.冲压模具的概述以及分类冲压是通过安装在成型设备上的模具对材料进行加压，使材料发生分离或塑性变形，以获得所需零件。

由于成型通常是材料在温度下的冷变形，因此称为冷成型。

冲压是材料塑性加工的主要方法之一，属于材料成形技术。

用于成型的模具称为冲模，是用于为必要的成型零件准备材料的专用工具，在成型过程中非常重要。

没有合格的冲模，就很难进行大规模的冲压，先进的成型技术是不可能的。

冲压技术的三个要素包括冲压工艺、冲压设备和冲压材料，必须结合起来才能获得现成的零件。

与其他塑料加工方法相比，冲压具有许多独特的技术和经济优势。

在对成型模具进行分类时，主要根据模具材料、模具结构和工作特性进行分类。

冲压模具被广泛使用，并在技术不断发展的情况下，模具制造业也有着非常广阔的前景。

2、冲压模具设计分析2.1 设定目标尺寸在设计模具图的过程中，第一步是根据产品图的尺寸分析确定最终产品的尺寸。

具体而言，在可接受的产品公差范围内，最终产品尺寸值由冲头和模具的磨损趋势决定。

例如，在选择内径时，选择最大值，在考虑冲击器磨损和毛刺等因素的情况下设置外径，然后选择最小值。

总的来说，目标大小的选择与设计人员的工作经验、专业技能水平、产品预测等密切相关。

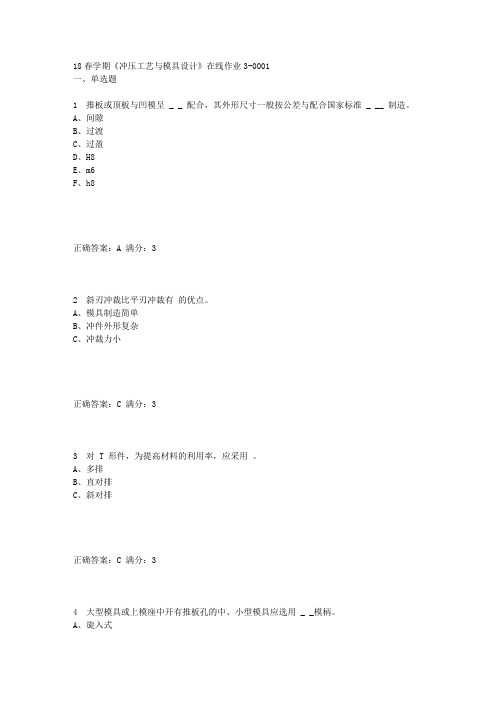

模具设计与制造基础复习题+答案一、选择题1.冷冲压工序分为AD工序两大类。

A分离工序；B冲裁；C拉深； D塑性变形2.冲裁模的间隙应当C模具导向件的间隙。

A、小于；B、等于；C、大于；D、小于等于。

3 、落料时，其刃口尺寸计算原则是先确定 ____ A _______ 。

A 、凹模刃口尺寸B 、凸模刃口尺寸C 、凸、凹模尺寸公差4.在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而生产效率高时，一般选用C定位较合理。

A、挡料销，B、导正销，C、侧刃，D、初始挡料销.5.冲裁间隙对冲裁件的尺寸精度有一定影晌。

一般情况下，若采用间隙过大时，落料件尺寸B凹模尺寸。

A 大于; B、小于; C、等于； D大于等于6 、对 T 形件，为提高材料的利用率，应采用 _____ C ______ 。

A 、多排B 、直对排C 、斜对排7 、为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需要的力称为______ A _____ 。

A 、推料力B 、卸料力C 、顶件力8 、冲裁件外形和内形有较高的位置精度要求，宜采用 _____ C ______ 。

A 、导板模B 、级进模C 、复合模9 、弯曲件在变形区的切向外侧部分____ A ____ 。

A 、受拉应力B 、受压应力C 、不受力10.弯曲过程中常常出现的现象A C BA、回弹; B,变形区厚度减薄;C、偏移;D、变形区厚度增加.11.相对弯曲半径r/t表示 BA、材料的弯曲变形极限:B、零件的弯曲变形程度，C、弯曲难易程度。

表示A12.最小相对弯曲半径tr/minA、材料的弯曲变形极限;B、零件的弯曲变形程度;C、零件的结构工艺好坏；D、弯曲难易程度.13 、为了避免弯裂，则弯曲线方向与材料纤维方向_____A ___ 。

A 、垂直B 、平行C 、重合14.影响拉深系数的因素较多，其中一A拉深系数值就可随之减少。

σ/大;A、材料的相对厚度(t/D)*100大;B、屈强比bsσC、凹模圆角半径小;D、板厚方向性系数γ小.15.在拉深过程中，决定材料是否起皱的因素是BD。

储油油柜端盖冲压工艺及模具课程设计说明书(冲孔模）（终稿前稿)目录设计任务书及零件图 (2)绪论 (4)第一章设计要求 (7)第二章零件工艺性分析 (8)第三章冲压零件工艺方案的确定 (9)第四章工艺参数计算 (10)第五章模具的总体设计及装配 (15)第六章模具的动作过程和操作要求 (18)总结 (19)设计参考文献 (20)设计任务书及零件图任务书专业班级：材料成型及控制工程xxxx设计人：xxx设计题目：储油油柜端盖冲压工艺及模具设计设计参数：1。

零件尺寸如产品图所示。

2。

大批量生产.设计要求：1。

确立合理的工艺流程。

2。

保证材料的利用率及工件的精度3.如原产品设计不合理或工艺性差可提出修改方案.4。

保证模具的实用性和经济性.设计时间：X年X月X日——X年X月X日设计人：xxxx指导老师：xxx零件图如下图所示绪论改革开放以来，随着国民经济的高速发展,市场对模具的需求量不断增长。

近年来，模具工业一直以15％左右的增长速度快速发展,模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。

浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。

近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。

一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件,个别厂家还引进了Moldflow、C—Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件，并成功应用于冲压模的设计中。

以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步，东风汽车公司模具厂、一汽模具中心等模具厂家已能生产部分轿车覆盖件模具。

此外，许多研究机构和大专院校开展模具技术的研究和开发.经过多年的努力,在模具CAD/CAE/CAM技术方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面做出了贡献。

第3章冲裁工艺及冲裁模具设计第一次作业一、填空题(每空1分，共分）1．冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁.（3-1)2．圆形垫圈的内孔属于冲孔工序，而外形属于落料工序.(3-1）3．冲裁变形过程大致可分为弹性变形、塑性变形、和断裂分离等三个阶段.（3-1）4．冲裁件的切断面由塌角、光面、毛面和毛刺四个区域组成。

（3-1）5．塑性差的材料，断裂倾向严重, 毛面增宽,而光面所占比例较少，毛刺和塌角也较小。

（3-1）6．增大冲裁件光面宽度的主要途径为：减少冲裁间隙、用压料板压紧凹模面上的材料、对凸模下面的材料用顶板施加反向压力，此外，还要合理选择搭边、注意润滑等。

（3-1）7．冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响,而且还影响模具寿命、冲裁力、卸料力和推件力.（3—2）8．冲裁间隙过大，会使断面光面减小，塌角与斜度增大，形成厚而大的毛刺.（3—2)9．影响冲裁件毛剌增大的原因是刃口磨钝 , 间隙增大。

（3—2）10．冲裁模常以刃口磨钝和崩刃的形式失效。

（3-2）11．在设计和制造新模具时，应采用最小的合理间隙.（3-2）12．落料件的尺寸与凹模刃口尺寸相等,冲孔件的尺寸与凸模刃口尺寸相等。

（3-3）13．凸、凹模分别加工法的优点是凸、凹模具有互换性，制造周期短,便于成批制造。

其缺点是模具制造公差小、模具制造困难、成本较高。

（3—3）14．落料时,应以凹模为基准配制凸模，凹模刃口尺寸按磨损的变化规律分别进行计算。

(3—3)15．冲孔时，应以凸模为基准配制凹模，凸模刃口尺寸按磨损的变化规律分别进行计算。

（3—3）二、判断题（每小题分,共分）1．（×)冲裁间隙过大时，断面将出现二次剪切光亮面。

（3-2）2．（×)冲裁间隙越小，冲裁件精度越高，所以冲裁时间隙越小越好。

（3—2）3．（×）对于形状复杂的冲裁件，适宜于用凸、凹模分开加工的方法加工（3—3）。
