数据电缆标准数据电缆是用于传输数据信号的电缆，它在计算机网络、电信系统、监控系统等领域中广泛应用。
为了保证数据电缆的质量和性能，各国制定了一系列的标准，以下是一些与数据电缆相关的标准及其主要内容的介绍。
1. ANSI/TIA-568-C.2：这是美国国家标准协会（ANSI）和电信工业协会（TIA）联合发布的标准，规定了数据通信的通用规范。
其中包括对数据电缆的物理特性、光纤电缆的测试方法、RJ-45插头的规格等内容。
2. ISO/IEC 11801：这是国际标准化组织（ISO）和国际电工委员会（IEC）联合发布的标准，定义了通信系统的通用规范。
其中对数据电缆的线缆结构、传输性能、接头和连接器的要求等做出了详细的规定。
3. EN 50173：这是欧洲电信标准化协会（ETSI）发布的标准，规定了欧洲通信系统的通用规范。
其中包括对数据电缆的物理参数、传输特性、电磁干扰等方面的要求。
4. GB/T 50311-2010：这是中国国家标准，规定了建筑物结构工程中的通信布线系统的设计和施工要求。
其中包括对数据电缆的敷设方法、连接技术、测试方法等方面的规定。
5. EIA/TIA-568：这是美国电子行业联合会（EIA）和电信工业协会（TIA）联合发布的标准，规定了商业建筑中通信布线系统的技术要求。
其中包括对数据电缆的线缆结构、传输性能、连接器和插座的要求等方面的规定。
6. IEC 61156：这是国际电工委员会（IEC）发布的标准，规定了通信电缆的特性和试验方法。
其中包括对数据电缆的构造、屏蔽、传输特性、电气性能等方面的要求。
7. UL 444：这是美国安全实验室（UL）发布的标准，规定了通信电缆的安全性能和试验方法。
其中包括对数据电缆的绝缘材料、火焰传播性能、耐冲击能力等方面的要求。
8. CEI 20-22/II：这是意大利电器学会（CEI）发布的标准，规定了通信电缆的设计和试验方法。
其中包括对数据电缆的机械性能、电气特性、防火性能等方面的要求。
CTS350对称数字通信电缆测试系统用 户 手 册上 海 电 缆 研 究 所 用户选定设备对数25对 32对√前 言非常感谢您选择、使用上海电缆研究所研制生产的CTS系列对称数字通信电缆测试系统，本产品完全由我们自主研制开发，性能指标达到或者超出国外同类型测试设备，具有较高的性价比。
我们将竭诚满足广大用户的需求，为您提供高效、高质的测试设备，同时带给您完善的技术支持和便捷的售后服务。
我们以“SECRI--先进、安全、可靠、满意的标志”作为我们公司的质量方针，同时“以科技优势为依托，大力开展高科技产品的产业化，坚持质量第一，努力发展成为行业中有规模、有实力的制造商，并保持在行业中技术领先地位”的公司经营理念，为您带来我们的承诺。
欢迎您的随时垂询，联系方式：服务咨询 86-21-65491166技术支持 86-21-65491166传 真 86-21-55620082网 址 电子信箱********************公司名称 上海电缆研究所赛克力光电缆有限责任公司地 址 上海市军工路1000号邮 编 200093本手册介绍了CTS350对称数字通信电缆测试系统的用途、性能特点、基本工作原理、使用方法、使用注意事项等内容，可以帮助您尽快熟悉和掌握设备的操作方法和使用要点。
为方便您正确、熟练使用该设备，并得到满意的测量结果，请仔细阅读本手册，并按照手册指导操作。
本手册中说明均以32对测试系统为例，25对测试系统请参照测试软件或见手册中注意事项。
手册中若有不足之处，恳请广大用户批评指正。
并敬请用户、专家等人士在使用中遇到任何问题，或有良好的意见和建议，请提出宝贵意见！我们不甚感谢！编者2009.1目 录第一篇 技术原理篇 (1)第一章 概述 (2)第二章 技术说明 (3)第一节 技术参数 (3)第二节 测试原理 (4)第三节 自动测试原理图 (6)第三章 硬件说明 (7)第一节 整机外形 (7)第二节 结构特点 (8)第三节 系统连线 (10)第二篇 测试使用篇 (11)第四章 用户必读 (12)第一节 初始检查 (12)第二节 样品准备 (12)第三节 电缆的安装 (14)第五章 软件使用 (16)第一节 软件结构 (16)第二节 测试软件界面 (17)第三节 菜单栏 (18)第四节 工具栏 (24)第五节 配置栏 (24)第六章 电缆的测试 (25)第一节 测试前的注意事项 (25)第二节 进入测试程序 (27)第三节 准备测试 (27)第四节 测试进程界面 (33)第五节 浏览测试结果 (35)第三篇 系统配置篇 (39)第七章 系统的校准 (40)第一节 系统校准必须掌握的基础知识 (40)第二节 网络分析仪校准 (50)第三节 设备标定 (65)第四节 标定重要提示 (76)第八章 测试标准 (77)第九章 系统配置 (101)第一节 用户配置 (101)第二节 扩展信息 (102)第三节 测试标准 (103)第四节 系统色标 (103)第五节 打印配置 (104)第六节 文件命名规则 (109)第七节 图形设置 (111)第八节 离散频率点 (114)第九节 通道色标 (116)第十节 语言 (118)第四篇 异常处理篇 (119)第十章 测试异常处理 (120)第一篇技术原理篇第一章概述由于对称数字通信电缆在局域网中愈来愈广泛的使用，以及局域网本身的迅猛发展对通信电缆提出的苛刻的性能要求，使电缆生产厂家愈来愈重视电缆的检测手段。
计算机电缆标准计算机电缆是计算机网络中至关重要的一部分，它们承担着传输数据的重要任务。
而计算机电缆的标准则是保证其性能和质量的基础。
本文将介绍计算机电缆的标准，包括其分类、性能要求和应用范围。
一、计算机电缆的分类。
根据用途和结构，计算机电缆可以分为多种类型，包括双绞线、同轴电缆、光纤电缆等。
其中，双绞线是应用最为广泛的一种计算机电缆，它又可分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）两种。
二、计算机电缆的性能要求。
计算机电缆的性能要求主要包括传输速率、抗干扰能力、传输距离等。
在不同的应用场景下，对电缆的性能要求也有所不同。
例如，在高速局域网中，对电缆的传输速率要求较高；而在工业环境中，对电缆的抗干扰能力和传输距离要求较高。
三、计算机电缆的应用范围。
计算机电缆广泛应用于各种计算机网络环境中，包括家庭网络、企业网络、数据中心网络等。
在不同的网络环境中，对电缆的要求也有所不同。
例如，在家庭网络中，常用的是Cat5e或Cat6类的双绞线；而在数据中心网络中，常用的是光纤电缆。
总结。
计算机电缆作为计算机网络的重要组成部分，其标准对网络的性能和稳定性起着至关重要的作用。
只有选择符合标准要求的电缆，并严格按照标准进行安装和使用，才能保证网络的正常运行。
因此，了解计算机电缆的标准，对于网络管理员和用户来说都至关重要。
在选择计算机电缆时，需要根据实际应用场景和性能要求，选择符合标准的电缆，并严格按照标准要求进行安装和使用，这样才能保证网络的性能和稳定性。
希望本文对大家了解计算机电缆的标准有所帮助。

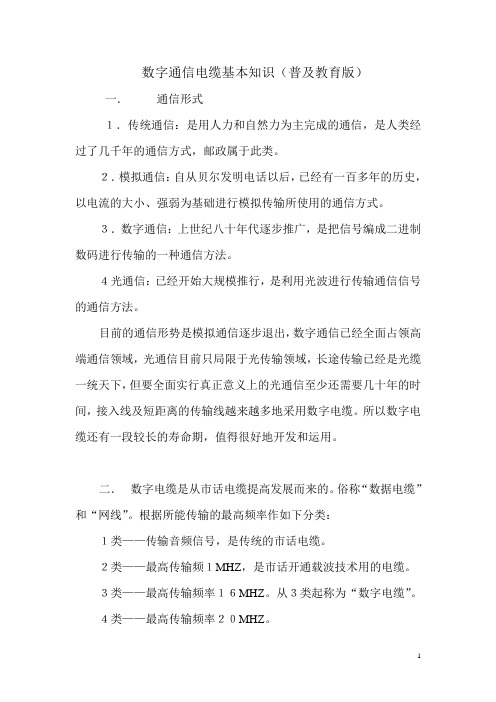

数字通信电缆基本知识（普及教育版）一．通信形式１．传统通信：是用人力和自然力为主完成的通信，是人类经过了几千年的通信方式，邮政属于此类。
２．模拟通信：自从贝尔发明电话以后，已经有一百多年的历史，以电流的大小、强弱为基础进行模拟传输所使用的通信方式。
３．数字通信：上世纪八十年代逐步推广，是把信号编成二进制数码进行传输的一种通信方法。
４光通信：已经开始大规模推行，是利用光波进行传输通信信号的通信方法。
目前的通信形势是模拟通信逐步退出，数字通信已经全面占领高端通信领域，光通信目前只局限于光传输领域，长途传输已经是光缆一统天下，但要全面实行真正意义上的光通信至少还需要几十年的时间，接入线及短距离的传输线越来越多地采用数字电缆。
所以数字电缆还有一段较长的寿命期，值得很好地开发和运用。
二．数字电缆是从市话电缆提高发展而来的。
俗称“数据电缆”和“网线”。
根据所能传输的最高频率作如下分类：１类——传输音频信号，是传统的市话电缆。
２类——最高传输频１MHZ，是市话开通载波技术用的电缆。
３类——最高传输频率１６MHZ。
从３类起称为“数字电缆”。
４类——最高传输频率２０MHZ。
５类——最高传输频率１００MHZ。
５E——最高传输频率１００MHZ，可以同时双向传输。
６类——最高传输频率２５０MHZ。
６A——最高传输频率５００MHZ。
７类——最高传输频率６００MHZ。
现在也有专家提出生产最高传输频率１０００MHZ（1GHZ）的电缆，还没有结论，但生产高速数字线很多单位在进行，传输频率要达到３GHZ以上。
以上电缆的阻抗都是１００欧姆,另有一种阻抗是１５０欧姆的数字缆，其最高传输频率为３００MHZ，导线线径为０.６４,规格只有２对一种规格，主要是仪器仪表内用。
三. 数字电缆型号表示法：——１．电缆类别，用字母表示：HS——水平布线电缆。
2．导线材料，用字母表示：T——铜，一般省略不表。
L T——铜包铝3．绝缘材料，用字母表示。

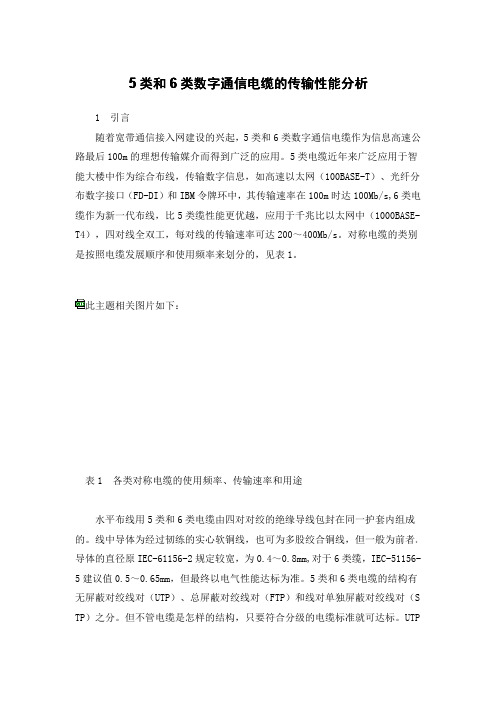

5类和6类数字通信电缆的传输性能分析1引言随着宽带通信接入网建设的兴起，5类和6类数字通信电缆作为信息高速公路最后100m的理想传输媒介而得到广泛的应用。
5类电缆近年来广泛应用于智能大楼中作为综合布线，传输数字信息，如高速以太网（100BASE-T）、光纤分布数字接口（FD-DI）和IBM令牌环中，其传输速率在100m时达100Mb/s,6类电缆作为新一代布线，比5类缆性能更优越，应用于千兆比以太网中（1000BASE-T4），四对线全双工，每对线的传输速率可达200～400Mb/s。
对称电缆的类别是按照电缆发展顺序和使用频率来划分的，见表1。
此主题相关图片如下：表1各类对称电缆的使用频率、传输速率和用途水平布线用5类和6类电缆由四对对绞的绝缘导线包封在同一护套内组成的。
线中导体为经过韧练的实心软铜线，也可为多股绞合铜线，但一般为前者。
导体的直径原IEC-61156-2规定较宽，为0.4～0.8mm,对于6类缆，IEC-51156-5建议值0.5～0.65mm，但最终以电气性能达标为准。
5类和6类电缆的结构有无屏蔽对绞线对（UTP）、总屏蔽对绞线对（FTP）和线对单独屏蔽对绞线对（S TP）之分。
但不管电缆是怎样的结构，只要符合分级的电缆标准就可达标。
UTP是一种最常用的结构，它对电磁干扰的防卫是靠对绞线的平衡特性。
FTP是金属箔屏蔽对绞线对结构，它通过护套屏蔽层和对绞线的平衡特性共同防卫电磁干扰。
STP是对绞线对单独屏蔽结构，它是靠对绞线对的单独屏蔽及对绞线对的平衡特性防卫电磁干扰。
为了确保数字综合布线网的质量，各国和国际标化准组织制定了一系列的有关标准。
主要的国际和国内标准有下列诸种：1）EIA/TIA TSB-36是EIA/TIA-586商用建筑电信布线标准的重要补充；2）ISO/IEC-11801：《信息-建筑物综合布线系统》；3）IEC611561-4：《数字通信用多芯对/星绞对称电缆》；4）IEC-46C/436，437/CDV文件；5）YD/T1019-1999：《数字通信用实心聚烯烃绝缘水平对绞电缆》。
数字对绞电缆的性能与应用1. 概述随着信息社会的发展，网络技术变得越来越复杂，而作为网络的基石，龙骨——网络线缆显得更加重要。
目前应用的网络中，主要存在三种电缆介质：光缆、同轴电缆和数字对绞电缆。
本文着重分析应用量最大的数字对绞电缆。
数据用对绞电缆是综合布线工程中最常用的一种传输介质。
它由两根具有绝缘保护层的铜导线组成。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
如果把一对或多对双绞线放在一个绝缘套管中便成了对绞电缆。
目前对绞电缆分为两类：非屏蔽双绞线(UTP:Unshielded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。
采用对绞电缆的局域网的带宽取决于所用导线的质量、长度及传输技术。
只要精心选择和安装，就可以在有限距离内达到每秒几百万位的可靠传输率。
当距离短，并采用适当的传输设备和传输协议时，传输率可达100Mbit/s～155Mbit/s，甚至千兆。
屏蔽双绞线电缆的外层由铝泊包裹，以减小双绞线传输信息时向周围产生的幅射。
非屏蔽对绞电缆成为目前主流，主要是因为它性价比高、易安装，并且具有独立性和灵活性，适用于结构化综合布线。
2. 数字对绞电缆的主要性能在ANSI 和EIA/TIA568标准中按物理特性和应用级别将电缆分为几类。
当前实际局域网应用中主要以五类、超五类和六类作为数据传输对绞电缆。
三类电缆目前主要是作为语音线路在使用。
---(学电脑)三类电缆的传输频率为16MHz，用于语音传输及最高传输速率为10Mbit/s的数据传输，主要用于10base-T；五类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输频率为100MHz，用于语音传输和数据传输，主要用于100base-T的以太网电缆；超五类和六类电缆是为了适应吉比特以太网应用而出现的，其性能指标目前还没有最终完善。
网线UTP CAT5(五类线)、UTP CAT5e(超五类线)、UTP cat6(六类线)产品简介数字通信用水平对较电缆，应有于大楼综合布线系统中工作区通信引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布线，为了满足不同的用户需求，此线缆分屏蔽与非屏蔽两种，加屏蔽的电缆在使用时会不受外界的干扰而减少误码，屏蔽型电缆一般用于医院，电信，机场等场所。
此类线的标准布线长为90m，一般采用T568A或T568B方式安装。
双绞线的种类、选择、制作工具3类~5类UTP是网线的类别，现在5类UTP双绞线肯定是最流行的，能适应10/100M的以太网接口。
对网线的一种分类，3类的没有5类的好，3类一般是10Mbps的传输速率，5类可以到100-1000M，当然比这些好的网线还有超5类，6类，7类。
一般情况下用的都是5类超五类。
3类、4类线目前在市场上几乎没有了，如果有，也不是以3类或4类线出现，而是假以5类，甚至超5类线出售，这是目前假5类线最多的一种。
目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。
在六类双绞线产品家族中，主要的品牌有如下几个：（1）安普（AMP）：这一品牌是我们见的最多，也是最常用的一个，几乎每一个网线经营店铺都可见到它的身影，它的最大特点就是质量好、价格便宜，整箱购买的话，正品安普超六类双绞线每米也只需1.5元左右。
AMP六类系统提供了200MHz的带宽。
（2）西蒙（Siemon）：在综合布线系统中是经常可以见到的，它相比安普品牌来说，档次要高许多，质量、技术特性都高出一个档次，当然其价格也高许多，所以在DIY市场中很难见到它的应用。
不仅如此，它在综合布线系统中还提供了一整套的完整方案，包括网线制作和布线工具。
西蒙SYSTEM 6系统的频率带宽超过250MHz。
（3）朗讯（Lucent）：这一品牌在中、小型企业中较少见到，但这并不是说它就缺乏技术实力，相反它在高端网络组建中是经常可见其身影的。
中华人民共和国通信行业标准大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求YD/T 926.2—2001 neq ISO/IEC 11801:1999 代替YD/T926.2—19971 范围本部分规定了综合布线中的水平布线和主干布线子系统用电缆、光缆的主要技术要求、试验方法和检验规则以及工作区和接插软线用对称软电缆的附加要求。
本部分适用于综合布线用对称电缆、光缆的设计、生产与选用。
本部分不包括某些应用对综合布线用电缆、光缆的特殊要求。
本部分中各类电缆的最高传输频率分别为：3类16 MHz4类20 MHz5类100 MHz5e类100 WHz，且支持双工应用2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2951.1-1997 电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量——机械性能试验GB/T 4909.2-1985 裸电线试验方法尺寸测量GB 5023.2-1997 额定电压到450/750V及以下聚氯乙烯绝缘电缆；第2部分：试验方法GB 6995-1986 电线电缆识别标志GB／T 7424.1-1998 光缆第1部分：总规范GB／T 12357－1990 通信用多模光纤系列GB/T 12666-1990 电线电缆燃烧试验方法GB/T 13993．3－2000 通信光缆系列第3部分：综合布线用室内光缆的要求GB／T 15972.1-1998 光纤总规范第1部分：总则GB／T 15972.2－1998 光纤总规范第2部分：尺寸参数试验方法GB/T 15972.4-1998 光纤总规范第4部分：传输特性和光学特性试验方法GB／T 15972．5-1998 光纤总规范第5部分：环境性能试验方法GB／T 17737.1-2000 射频电缆第1部分：总规范——总则、定义、要求和试验方法YD/T 837-1996 铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法YD／T 838.1-1996 数字通信用对绞／星绞对称电缆第1部分：总规范YD／T 838.2-1997 数字通信用对绞／星绞对称电缆第2部分：水平对绞电缆YD/T 838.3-1997 数字通信用对绞／星绞对称电缆第3部分：工作区对绞电缆YD／T 838.4-1997 数字通信用对绞／星绞对称电缆第4部分：主干对绞电缆YD／T 926.1-2001 大楼通信综合布线系统技术要求第1部分：总规范IEC 61156-1：2001 数字通信用对绞／星绞多芯对称电缆第1部分：总规范ITU-T O.9：1999 确定对地不平衡度的测量装置3 定义本部分的定义见YD／T926.l。
数字通信技术和对电缆电性能要求简介通信的基本任务就是克服时域、时空障碍，迅速及时地传递信息。
人类社会要进行信息交流就离不开通讯。
通信是推动社会文明、进步及发展的巨大推动力。
现代的人类社会已经进入信息时代。
现代通信系统就是信息时代的生命线。
电线电缆（含光纤光缆）作为通信和通信系统传输信息的一种主要传输媒介，它的品种规格、电缆的结构和性能，它的生产制造工艺、新型材料的使用和发展，都和通信及通信系统的发展息息相关。
因此电线电缆工作者，有必要对通信和通信系统有所认识和了解。
1通信通信即信息的传送过程，就是把信息从一个地方传送到另一个地方。
信息可以是声音、图像、数据、以及它们的各种组合。
现代通信是集声音、图像、文字为一体的综合性的多种信息服务体系。
因此现代通信网已是一个综合业务数字网。
为适应世界性的经济和政治活动的需要，人们已经建立起了世界性的全球通信网，现代通信已成为当今世界最重要的信息技术服务。
现代通信技术可分为：电通信和光通信两类。
电通信又可分为有线通信（从架空通信明线到对称通信电缆、同轴电缆、光纤光缆）和无线通信（广播电视、微波接力、卫星等）。
2 信息知识来源于信息，信息是事物运动状态及变化的反映。
当今世界已步入信息时代，信息已成为经济发展的战略资源和独特的生产要素。
以远程通信网络计算机、视频等多媒体终端相结合建立起来的现代信息传输系统和完备的信息服务体系，已成为一个国家或地区经济发达程度的重要标志。
人类社会需要交流、沟通、传递的信息有声音、文字、符号、音乐、图像和数据以及它们的各种组合。
如电视是声音和图像的组合，此时电视信息通常是被频率为几兆赫（MHz）到几百兆赫（THz）的电磁波所携带。
3，信号现代通信的任务是传递信息、语音、图像和数据等，信息本身并不能直接快速地、远距离地传送。
为此需要通过物理变化将语音、图像、数据转换成相应的电信号，这些电信号再经过处理（调制）后乘载在高频载波上，已调制的载波以电磁波的形式在信道（有线或无线）中传输。
在接受端再将电信号，还原（解调）成原有的语音、图像、数据等信息。
现在普遍采用的是用电信号进行的电通信；目前的光通信网通信采用的已然是采用光——电——光（OEO）技术，即将电信号转化成光信号，然后在光纤光缆中传输，在系统的接受端再将光信号转换成电信号。
在高速数据传输时，采用这种光电子转换方法的价格相当高。
在40Gb/s下的电信号的交换已经相当困难。
随着光通信技术的发展，今后将会实现全光通信。
全光通信，它是在发送端将各种信息转换成光信号发送出去，然后在接收端把光信号还原，实现信息的传递是以光传输方式进行的，网络的交换功能直接在光层中完成，这样的网络称为全光网（ON），它将使信息传输进入一个全新的时代。
4 通信系统实现信息转换成信号这一过程的全部技术设备和设施统称为系统。
在通信领域中将实现通信过程的全部技术设备和设施通称为通信系统。
一个实际的通信系统主要有终端设备、传输链路（信道）和交换设备三大部分组成。
以有线电话传输为例，两地的电话机就是终端设备，电话电缆就是传输链路（传输媒介），电话局就是交换设备。
以一个典型的移动无线通信网为例，它至少包含有：移动站(MS)，它实际就是你的手机，是终端设备；移动通信基站（BS），它包含有基站控制器(BSC)和一个或多个基站收发系统(BTS)和外部自由空间构成了无线传输链路，转发信息到交换设备（电信局），从而完成通信。
根据传输信号的特征，通信系统可分为模拟通信系统和数字通信系统两大类。
早期的通信是模拟通信，当今的通信发展方向是数字通信。
5 模拟信号和数字信号在现代通信系统中，信号可用两种形式之一的电（或光）信号传输：模拟信号或数字信号。
模拟通信技术支配了通信和通信系统长达100年之久。
模拟信号是电信号通过连续变化电流的模拟通信。
模拟信号是随时间连续变化的，如图1所示。
例如由麦克风或摄像机等将声音或图像转换成连续变化的音频或视频信号。
图1模拟信号数字信号仅取一些离散值，对二进制只可能取1和0两个值，如图2所示。
例如对电流或光的通和断，这分别称为比特1和比特0。
图2 数字信号每个比特持续一定时间T b ，T b称为比特周期或比特时隙。
比特率定义为每秒传输的比特数目，因而B=1/T b 。
模拟信号和数字信号之间是可以互相转换的。
根据抽样定理，模拟信号可以等间隔地抽样转换为数字形式，只要抽样频率F s 满足奈奎斯特（Nyquist）定理：f s≥2 △f则一个带宽（△f ）有限度模拟信号就可以不丢失任何信息地由离散样本表示，如图3所示。
图3 模拟信号转换成数字信号6，信号的传输信号在信道（媒介中）传输，不论是在有线或无线中传输都会出现幅度的衰减和波形的畸变，传输的距离越长，衰减和畸变的程度就会越来越严重。
无论是模拟信号还是数字信号，都符合这一基本规律。
信号的衰减起因于信道的吸收、散射、反射等等因素；信号的畸变起因于信道中的噪声和干扰。
信号的衰耗和畸变程度取决于信道的质量和长度，它还与传输信号本身的强弱和频谱结构有关。
数字信号和模拟信号传输的本质区别是：模拟信号一旦发生畸变，就没有办法使其复原，畸变就意味失真，此时最终容许传输距离取决于接受端（用户）对失真的认可程度。
比如听电话者能否分出男女、分出张三还是李四；电视机能否看清图像、听清声音；信号接收机能否有效工作等等。
数字信号本身只表示“传输号码”和“不传输号码”即“传号“和“空号”两种逻辑状态，其波形的细节并不重要，只要接收机能够正确识别数字信号原来表示的是那种逻辑状态，就可以通过再生机制将已经畸变的数字信号复原。
7，信道信道是信息传输的通道，是信号的传输媒介。
在通信网中信道称为传输线路，它是电磁波传输的路径。
传输媒介可以是有线，也可以是无线。
有线和无线二者可以有多种物理传输媒介形式，若电磁波的传播是导行传播，即采用有形的解质，如电缆、波导、光缆等来作传播信息的信道，则为有线传输，它是利用有线信道的传输系统。
有线通信传输系统的发展是脉冲编码调制（PCM）数字通信（时分制），替代以往使用的模拟通信（频分制）。
若电磁波的传播是采用无界面传播信道，如微波、广播电视等通过大气层或电离层来传输的，就是无线传输，它是利用无线信道的传输系统。
8，信道容量任何模拟通信系统和数字通信系统的信道容量，都和它所传输的频率和传输媒介有关。
这里主要介绍数字通信系统的信道容量。
数字通信系统的信道容量，除与它所传输的频率和传输媒介有关外，还依赖于编码技术种类和系统的信噪比要求的限制。
这种限制香农（Shannon）在【信息论】中用信道容量的概念说明，业已证明，在存在高斯噪声时，一个二进制数字信号无误码传输时存在一个最大的容许比特率。
这个最大的容许比特率称为信道容量C。
C=B ㏒2（1＋SNR ）＝△f㏒2（1＋SNR ）式中：C-------------传输速率，bps 或bit/s；B-------------信道带宽，△f带宽是指能够以适当保真度传输信号的频率范围（Hz）；SNR---------信噪比。
对于噪声信道，根据Claude Shannon（香农）定理，它把最大数据传输速率C和频率f（信道带宽B）和信噪比联系在一起。
这表明信道的最大容量取决于信息占用的频带带宽和信道的信噪比SNR。
由公式表明信道的带宽和信躁比越大，可传输的比特率就可越高。
提高信道的带宽和改善信躁比都可以提高信道传输速率。
在无噪声系统，根据奈奎斯特（Nyquist）定理：R b＝B ㏒2 N式中：R b-----------信息传输速率bps 或bit/s；B------------码元传输速率，它表明了每秒传送码元的数目，单位为波特（Baud）；N------------编码的进制数字。
9，带宽模拟信号和数字信号都可以用它们的带宽来表示它们的特性。
带宽是信道频谱含量的一个度量,信号带宽代表信号傅立叶变换所含的频率范围.例如,一个普通音频模拟电话占用4KHz的带宽,就足够了。
因为一般人的声音范围是300－3400Hz它的带宽为3100Hz（3.1KHz）；一路模拟电视所需的频谱范围约为3—4MHz的带宽。
由此可见同样传输10路电视和电话所需传输媒介(信道)的带宽是不一样的，传输电视所需的带宽是电话的十倍。
一种传输媒介的带宽，受限于它的衰耗(衰减)，抗干扰能力(噪声)和接受信号设备或系统对这些性能指标的接受和认可要求。
早期使用的对称电缆，它的使用频率就是受到电缆的衰耗在高频时损耗过大、串音严重，从而只能传输几十路电话，限制使用在KHz 的频率范围，不能使用在更高的MHz频率范围，在更高的传输频率范围其衰减和串音的严重程度，使得信号接受设备或系统达到无法接受和认可，从而限制了它的使用和发展。
人们为了提高传输带宽，为此发展了同轴电缆。
基于同轴电缆具有损耗比较低，抗干扰性能好的优点，从而可以传输更高的频率，也就是有更宽的带宽。
光纤光缆可以传输更高的频率，具有更低的衰耗，抗干扰性能更好，因而更适合传输带宽要求高的数字通信传输。
现在发展的数据用对称电缆除借助数字技术的发展外，对称电缆在所使用材料、结构、制造工艺等等方面得到很大改进和提高，从而降低了电缆的损耗和串音，使得它从原来只能传输几百千赫兹(KHz)的最高使用频率，提高到现在的可传输几百兆赫兹(ＭHz)的使用频率，它的带宽变宽了，从而可以传输更多的信息和信号。
10，调制和解调将信号频谱由一个频率位置搬移到另一个更高的频率位置上，用基带信号控制载波(连续波或脉冲波)的几个参数中的一个，使这个参数按基带信号的规律变化，这就是调制。
调制前的载波形式可表达为：E（t）＝Acos（ω0＋φ）式中：E（t）―――电场；A ―――――载波波形的振幅；ω0―――――载波频率；φ―――――载波波形的相位；信号至所以要进行调制，这是基于：一是，一般信号都具有较低的频谱分量，不适合在信道中直接传输；二是为了实现信道复用，提高信道的利用率和通信系统的抗干扰能力，有效地传输信号，进而对信号进行处理，把它变成某种格式的波形传输，这个过程就是调制。
反过来，将信号恢复成原来形式的信号的过程，就称为解调。
根据传输信号与载波形式和调制器不同，可以有不同的调制方式。
对于模拟信号的调制，可分为：调制振幅A的调幅调制（ＡＭ）;调制频率的调制方式称为调频调制（FM）;调制相位的调制方式称为调相调制（ＰＭ）；对于数字信号调制，可根据光载波的振幅、频率、相位是否在一个二进制信号的二种状态间变化进行调制，分别称为幅度键控（ASK）、频移键控（FSK）和相移键控（PSK）。
11，传输速度和速率电磁波在自由空间传输时，它是以光速3×108 m/s 的速度向各个方向辐射传播。
当电磁波沿电缆线路传输时，电缆线路给出了电磁波的传输方向，由于有导线和绝缘介质，就使电磁波不再在各个方向扩散，而仅仅沿着电缆导线传输。
