松辽盆地深层火山岩岩性分类方案

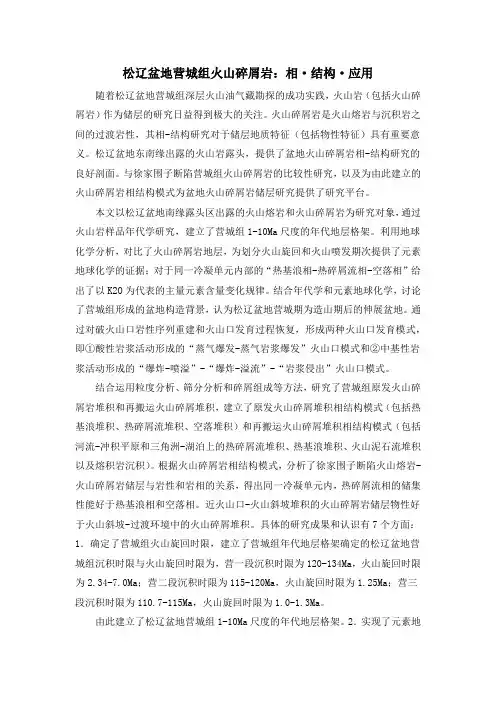

松辽盆地营城组火山碎屑岩：相·结构·应用随着松辽盆地营城组深层火山油气藏勘探的成功实践，火山岩（包括火山碎屑岩）作为储层的研究日益得到极大的关注。

火山碎屑岩是火山熔岩与沉积岩之间的过渡岩性，其相-结构研究对于储层地质特征（包括物性特征）具有重要意义。

松辽盆地东南缘出露的火山岩露头，提供了盆地火山碎屑岩相-结构研究的良好剖面。

与徐家围子断陷营城组火山碎屑岩的比较性研究，以及为由此建立的火山碎屑岩相结构模式为盆地火山碎屑岩储层研究提供了研究平台。

本文以松辽盆地南缘露头区出露的火山熔岩和火山碎屑岩为研究对象，通过火山岩样品年代学研究，建立了营城组1-10Ma尺度的年代地层格架。

利用地球化学分析，对比了火山碎屑岩地层，为划分火山旋回和火山喷发期次提供了元素地球化学的证据；对于同一冷凝单元内部的“热基浪相-热碎屑流相-空落相”给出了以K2O为代表的主量元素含量变化规律。

结合年代学和元素地球化学，讨论了营城组形成的盆地构造背景，认为松辽盆地营城期为造山期后的伸展盆地。

通过对破火山口岩性序列重建和火山口发育过程恢复，形成两种火山口发育模式，即①酸性岩浆活动形成的“蒸气爆发-蒸气岩浆爆发”火山口模式和②中基性岩浆活动形成的“爆炸-喷溢”-“爆炸-溢流”-“岩浆侵出”火山口模式。

结合运用粒度分析、筛分分析和碎屑组成等方法，研究了营城组原发火山碎屑岩堆积和再搬运火山碎屑堆积，建立了原发火山碎屑堆积相结构模式（包括热基浪堆积、热碎屑流堆积、空落堆积）和再搬运火山碎屑堆积相结构模式（包括河流-冲积平原和三角洲-湖泊上的热碎屑流堆积、热基浪堆积、火山泥石流堆积以及熔积岩沉积）。

根据火山碎屑岩相结构模式，分析了徐家围子断陷火山熔岩-火山碎屑岩储层与岩性和岩相的关系，得出同一冷凝单元内，热碎屑流相的储集性能好于热基浪相和空落相。

近火山口-火山斜坡堆积的火山碎屑岩储层物性好于火山斜坡-过渡环境中的火山碎屑堆积。

地层岩性简表地 层 层位代号 厚 度 (m)岩性描述绝对年龄Ma 反射界面系统 组段第四系Q0-130黄色、土黄色、暗灰色粘土、杂色砂砾层白垩系上 统嫩 江 组三段 K 2n 3 100-1500 为灰、灰绿、棕红色泥岩，灰色粉砂质泥岩。

二段 K 2n 2 深灰色泥岩为主，顶部夹粉砂质泥岩。

一段K 2n 1 以灰、灰绿色泥岩为主，夹泥质粉砂，粉砂岩。

姚家组K 2y 灰绿、棕红色粉砂质泥岩，泥质粉砂岩夹粉砂岩。

青山口组K 2qn上部灰绿、紫红色泥岩、砂岩。

下部深灰、灰黑色泥岩夹粉砂岩及油页岩。

下统 泉 头 组 四段 K 1q 4 500-1900 紫红、灰绿色泥岩与灰白、灰绿色砂岩。

三段 K 1q 3 灰、紫褐、灰绿色泥岩与灰、灰白色粉、细砂岩。

二段 K 1q 2 棕褐、紫褐色泥岩与粉、细砂岩不等厚互层。

一段 K 1q 1紫褐色泥岩与粉、细砂岩、中砂岩、含砾中砂岩互层。

登楼库组 K 1d100-2100 上部以紫、褐黑色泥岩夹粉、中砂岩、粗砂岩与浅灰黑色、黑色泥岩互层。

营城组营四 30-300岩性总体为灰色、灰黑色泥岩与灰绿色、灰色、灰白色粉砂岩、细砂岩、中砂岩、砂砾岩互层，营三 100-600 营二 100-800营一50-500沙河子组K 1sh600-1400 上部以深灰、灰黑色泥岩及砂砾岩，中部为灰色泥岩、粉砂岩及砂砾岩，下部为灰黑色泥岩、碳质泥岩、煤层和灰、褐灰色砂岩及砂砾岩。

火石岭组K 1h200-1500 灰紫色火山岩、火山碎屑岩及深灰色砂、泥岩夹煤。

C- J基 底灰色片麻岩，灰色、灰绿色千枚岩、片岩，变质石英砂岩，灰岩，浅灰色、浅红色花岗岩、花岗蚀变岩。

To 2T 1T 11T 2T 3 8390.488.597 112124.5 Yc2 Yc3 Yc4T 4 T 42 T 5 131.8138.5145.6T 41。

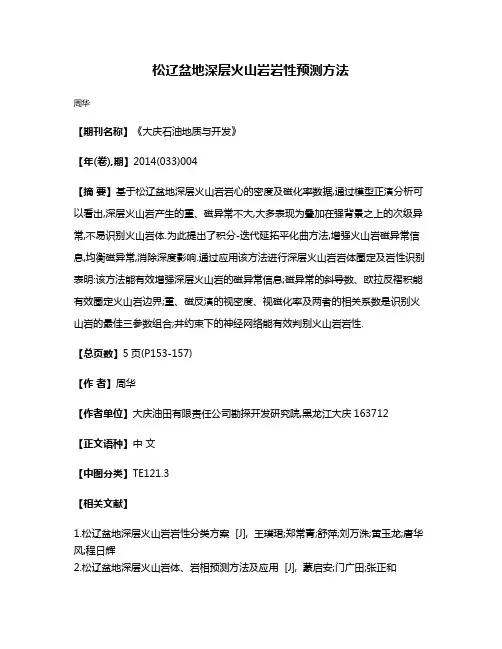

松辽盆地深层火山岩岩性预测方法
周华
【期刊名称】《大庆石油地质与开发》
【年(卷),期】2014(033)004
【摘要】基于松辽盆地深层火山岩岩心的密度及磁化率数据,通过模型正演分析可以看出,深层火山岩产生的重、磁异常不大,大多表现为叠加在强背景之上的次级异常,不易识别火山岩体.为此提出了积分-迭代延拓平化曲方法,增强火山岩磁异常信息,均衡磁异常,消除深度影响.通过应用该方法进行深层火山岩岩体圈定及岩性识别表明:该方法能有效增强深层火山岩的磁异常信息;磁异常的斜导数、欧拉反褶积能有效圈定火山岩边界;重、磁反演的视密度、视磁化率及两者的相关系数是识别火山岩的最佳三参数组合;井约束下的神经网络能有效判别火山岩岩性.
【总页数】5页(P153-157)
【作者】周华
【作者单位】大庆油田有限责任公司勘探开发研究院,黑龙江大庆163712
【正文语种】中文
【中图分类】TE121.3
【相关文献】
1.松辽盆地深层火山岩岩性分类方案 [J], 王璞珺;郑常青;舒萍;刘万洙;黄玉龙;唐华风;程日辉
2.松辽盆地深层火山岩体、岩相预测方法及应用 [J], 蒙启安;门广田;张正和
3.火山岩岩性宏观预测方法——以松辽盆地北部徐家围子断陷为例 [J], 杨辉;宋吉杰;文百红;徐光成;王立贤
4.松辽盆地庆深气田深层火山岩储层储集性控制因素研究 [J], 冯子辉;邵红梅;童英
5.盆地基底岩性的综合地球物理预测方法——以松辽盆地滨北地区基底岩性预测为例 [J], 李成立;崔瑞华;刘益中
因版权原因，仅展示原文概要，查看原文内容请购买。

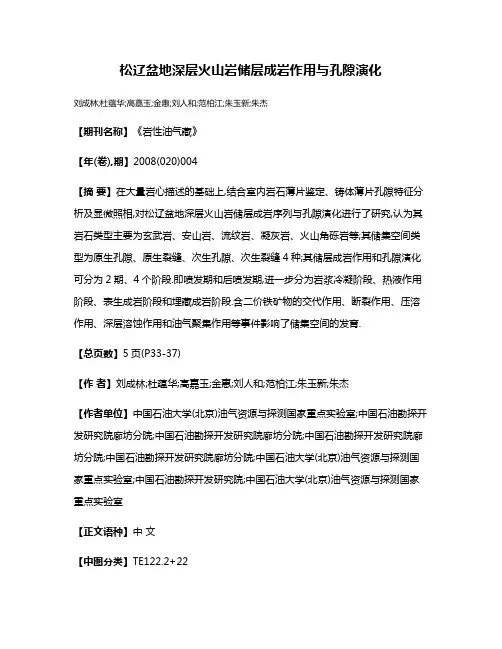

松辽盆地深层火山岩储层成岩作用与孔隙演化刘成林;杜蕴华;高嘉玉;金惠;刘人和;范柏江;朱玉新;朱杰【期刊名称】《岩性油气藏》【年(卷),期】2008(020)004【摘要】在大量岩心描述的基础上,结合室内岩石薄片鉴定、铸体薄片孔隙特征分析及显微照相,对松辽盆地深层火山岩储层成岩序列与孔隙演化进行了研究,认为其岩石类型主要为玄武岩、安山岩、流纹岩、凝灰岩、火山角砾岩等;其储集空间类型为原生孔隙、原生裂缝、次生孔隙、次生裂缝4种;其储层成岩作用和孔隙演化可分为2期、4个阶段.即喷发期和后喷发期,进一步分为岩浆冷凝阶段、热液作用阶段、表生成岩阶段和埋藏成岩阶段.含二价铁矿物的交代作用、断裂作用、压溶作用、深层溶蚀作用和油气聚集作用等事件影响了储集空间的发育.【总页数】5页(P33-37)【作者】刘成林;杜蕴华;高嘉玉;金惠;刘人和;范柏江;朱玉新;朱杰【作者单位】中国石油大学(北京)油气资源与探测国家重点实验室;中国石油勘探开发研究院廊坊分院;中国石油勘探开发研究院廊坊分院;中国石油勘探开发研究院廊坊分院;中国石油勘探开发研究院廊坊分院;中国石油大学(北京)油气资源与探测国家重点实验室;中国石油勘探开发研究院;中国石油大学(北京)油气资源与探测国家重点实验室【正文语种】中文【中图分类】TE122.2+22【相关文献】1.松辽盆地北部徐家围子断陷营城组火山岩储层物性特征及孔隙演化 [J], 刘世超2.松辽盆地南部深层火山岩储层成岩作用类型及特征 [J], 李霞;董成;胡志方3.松辽盆地北部兴城地区营城组火山岩成岩作用及孔隙演化 [J], 乔长芬4.松辽盆地北部三肇凹陷下白垩统泉头组4段储集层成岩作用及孔隙演化 [J], 刘媛;朱筱敏;张思梦;赵东娜5.松辽盆地北部深层砂岩成岩作用与孔隙演化 [J], 邵红梅;刘招君;王成;冯子辉;洪淑新因版权原因，仅展示原文概要，查看原文内容请购买。

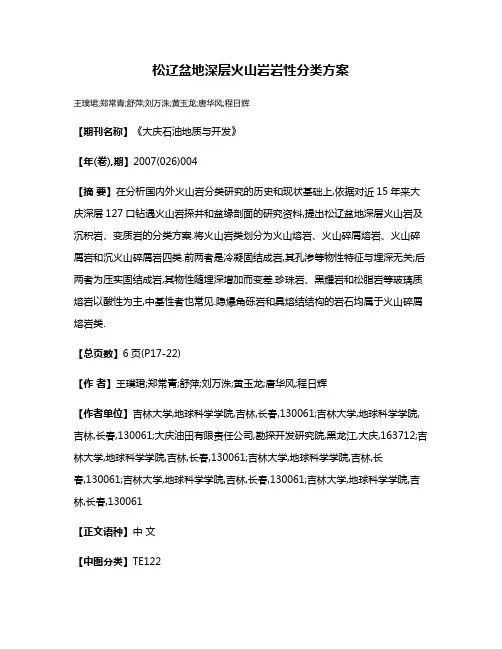

松辽盆地深层火山岩岩性分类方案王璞珺;郑常青;舒萍;刘万洙;黄玉龙;唐华风;程日辉【期刊名称】《大庆石油地质与开发》【年(卷),期】2007(026)004【摘要】在分析国内外火山岩分类研究的历史和现状基础上,依据对近15年来大庆深层127口钻遇火山岩探井和盆缘剖面的研究资料,提出松辽盆地深层火山岩及沉积岩、变质岩的分类方案.将火山岩类划分为火山熔岩、火山碎屑熔岩、火山碎屑岩和沉火山碎屑岩四类.前两者是冷凝固结成岩,其孔渗等物性特征与埋深无关;后两者为压实固结成岩,其物性随埋深增加而变差.珍珠岩、黑耀岩和松脂岩等玻璃质熔岩以酸性为主,中基性者也常见.隐爆角砾岩和具熔结结构的岩石均属于火山碎屑熔岩类.【总页数】6页(P17-22)【作者】王璞珺;郑常青;舒萍;刘万洙;黄玉龙;唐华风;程日辉【作者单位】吉林大学,地球科学学院,吉林,长春,130061;吉林大学,地球科学学院,吉林,长春,130061;大庆油田有限责任公司,勘探开发研究院,黑龙江,大庆,163712;吉林大学,地球科学学院,吉林,长春,130061;吉林大学,地球科学学院,吉林,长春,130061;吉林大学,地球科学学院,吉林,长春,130061;吉林大学,地球科学学院,吉林,长春,130061【正文语种】中文【中图分类】TE122【相关文献】1.松辽盆地深层火山岩岩性预测方法 [J], 周华2.火山岩体对火山岩气藏的控制作用——以松辽盆地深层徐家围子断陷兴城和升平火山岩气藏为例 [J], 孙粉锦;罗霞;齐景顺;邵明礼;曾富英;姜晓华;郝翠果3.深层火山岩地球化学特征及沉积古环境--以松辽盆地北部徐家围子断陷兴城地区为例 [J], 伍宏美;陈亚军;姜冠一;马强4.深层火山岩地球化学特征及沉积古环境——以松辽盆地北部徐家围子断陷兴城地区为例 [J], 伍宏美;陈亚军;姜冠一;马强5.松辽盆地深层断裂体系对火山岩成因和火山岩相带的控制:以徐深地区为例 [J], 王玲;孙夕平;张研;马晓宇因版权原因，仅展示原文概要，查看原文内容请购买。

一.地层分布及岩性描述松辽盆地基底为前古生界、古生界的变质岩、火成岩等岩系，上部沉积盖层从侏罗系开始，至新生界均有不同程度的发育，总厚度可达11000m以上，但以白垩系为主，白垩系厚达7000m以上，是盆地内的主要含油层系。

地表均为第四系未固结的松散粘土所覆盖。

松辽盆地自下而上为前古生界、下古生界、上古生界、侏罗系、白垩系、第三系、第四系。

白垩系地层自下而上发育有沙河子组、营城组、登娄库组、泉头组、青山口组、姚家组、嫩江组、四方台组、明水组地层。

松辽盆地深部含油组合为农安油层，下部含油组合为扶余、杨大城子油层，中部含油组合为萨尔图油层、葡萄花油层和高台子油层，上部含油组合为黑帝庙油层。

研究区目的层段位于松辽盆地中生界白垩系地层之内，松辽盆地1 沙河子组（K1sh）沙河子组由灰白、灰黑色砂岩、粉砂岩、泥岩及酸性凝灰岩组成。

发育河流相、滨浅湖、半深湖—深湖相。

该组产狼鳍鱼（Lycoptera），东方叶肢介（Eosestheria），费尔干纳蚌（Ferganoconcha）等热河生物群典型分子。

也可见一定含量的早白垩世分子，无突肋纹孢（Cicatricosisporites），希指蕨孢（Schizaoisporites）等[20]。

2 营城组（K1yc）营城组下部以沉积岩为主，主要由灰黑、灰绿色安山玄武岩、凝灰质砂岩、火山角砾岩、砂砾岩以及灰色砂岩、砂砾岩及灰、灰绿色、灰黑色泥岩组成，局部夹红色泥岩和可采煤层；上部由酸性火山岩和火山碎屑岩组成。

发育湖相，火山喷发相。

营城组见到大量植物化石及孢粉化石，其它化石较少，植物化石如高腾刺蕨（Acanthopteris gothani），葛伯特茹福德蕨(Rufforidiagoepperti)，稀脉北极蕨（Arctopteris rarinervis）等早白垩世分子。

该组海金砂科孢子含量较高，为典型的白垩纪分子。

介形类化石有三角星介属（Triangulicypris）也属于早白垩世分子。

＊　国家自然科学基金资助课题(NSFC )49894190-12号“大庆目标区火山喷发岩储层建模机制分析及数学表达” 收稿日期:2002-04-16文章编号:0253-9985(2003)01-0028-04松辽盆地北部深层火山岩储层特征＊刘万洙1,王1,门广田2,边伟华,尹秀珍1,许利群2(1.吉林大学地球科学学院,吉林长春130061;2.大庆油田有限责任公司勘探开发研究院,黑龙江大庆163712)摘要:松辽盆地北部深层的火山岩储层主要分布于徐家围子断陷的火石岭组和营城组,其爆发相和溢流相火山岩储集性能较好,孔隙度一般为6.3%～10.8%,渗透率为0.55×10-3～122.0×10-3μm 2。

火山岩的储集性能主要受构造作用、溶蚀作用及流体活动的影响。

松辽盆地火山-断陷期的构造活动致使火山岩产生大量次生裂缝,储集性能提高;淋滤作用主要改造爆发相凝灰质熔岩,使其变得极为疏松,孔隙度提高到15%以上。

流体活动对火山岩储集性的改造具有双重作用:一方面新矿物的胶结和充填使得储集性能下降;另一方面,蚀变和溶解作用又可使孔隙度增加。

因此,应分期次进行研究。

关键词:火山岩;储层;岩相;影响因素;松辽盆地第一作者简介:刘万洙,男,52岁,副教授,石油与天然气地质勘查、岩石学中图分类号:TE112.222 文献标识码:A 松辽盆地分为3个成盆期[1],其火山-断陷成盆期构造活动强烈[2～3],形成了大量的火山岩-沉积岩组合,其孔隙度和渗透率受埋深影响甚微,所以成为本区深层油气的主要储集岩。

1　分布及组合1.1　分布松辽盆地北部深层火山岩储层主要分布于徐家围子断陷上侏罗统火石岭组(145.6～157.19Ma )和下白垩统营城组(113.19～130Ma )。

火石岭组以中基性火山岩为主,也有少量酸性岩,包括安山岩、粗面岩、粗面安山岩、玄武质安山岩、玄武质粗面安山岩、流纹岩。

营城组以酸性和中酸性岩为主,也有基性岩发育,主要包括流纹岩、英安岩、安山岩、粗面岩、粗面安山岩、玄武粗面安山岩、玄武安山岩以及碧玄岩[4]。

松辽盆地深层火山岩储层和气藏成因王璞珺1，侯启军2，刘万洙1，黄玉龙1，贾军涛1，唐华风1（1.吉林大学地球科学学院吉林长春130061；2.中国石油吉林油田公司，吉林松源138001）摘要：松辽盆地发育上下两个盆地充填旋回：下部充填旋回指埋深一般大于3000米的上侏罗统－下白垩统火山成因地层，自下而上有火石岭组、沙河子组和营城组；上部充填旋回由下白垩统上部－上白垩统正常的沉积地层组成，主要为泉头组、青山口组、姚家组和嫩江组。

下部充填旋回的营城组火山岩是松辽盆地北部深层天然气的主要储集层（占储层的87％）。

火山岩储层物性受控于火山岩岩相和亚相。

火山通道相火山颈亚相（Ⅰ1）和隐爆角砾岩亚相（Ⅰ3），爆发相热碎屑流亚相（Ⅱ3）），喷溢相上部亚相（Ⅲ3）和侵出相内带亚相（Ⅳ1）是最有利的火山岩储层。

在松辽盆地北部徐家围子断陷火山岩储层中发现的工业气藏天然气含有烃类、CO2、N2、H2S和少量稀有气体。

通过天然气组成、烃类碳同位素组成以及CO2来源分析，徐家围子断陷火山岩气藏天然气主要为煤型气、油型气和无机气构成的混合气，无机成因CO2气可能源于地幔或是岩浆成因。

关键词：松辽盆地白垩系火山岩储层火山岩相气藏成因Volcanic reservoir rocks and gas pool formation in the Songliao basin, NEChinaWang Pu-Jun1 , Hou Qi-Jun1, Liu Wan-zhu1,Huang YuLong1, Jia Jun-tao1, Tang Hua-Feng11. College of Earth Sciences, Jilin University, Changchun 130061, Jilin, China2. Jilin Petroleum Company, Songyuan 138001, Jilin, ChinaAbstract V olcanogenic successions of the late Jurassic and early Cretaceous comprise lower part of the basin fillings in Songliao basin. Most of the commercial natural gases including hydrocarbon, carbon dioxide and rare gases, have been found in recent 10 years in the volcanic reservoirs which are mainly rhyolite and andesite. The volcanic rocks are generally buried at the depth of more than 3000m below the surface. Porosity and permeability of the volcanic reservoirs are facies-controlled. The best volcanic reservoirs were commonly found among those subfacies of volcanic neck (Ⅰ1)，underground-explosive breccia (Ⅰ3)，pyroclastic bearing lava flow（Ⅱ3）, upper effusive (Ⅲ3) and inner extrusive ones (Ⅳ1). There are hydrocarbon, CO2, N2, H2S and some noble gases have been found in the natural gases preserved in the volcanic reservoir rocks in Xujiaweizi faulted depression, Songliao Basin. Gases in the studying area are the mixture of coaliferous gases, petroliferous gases and inorganic origin gases which may be derived from the Mantle or released by the magma based on the integrated study of the composition of the natural gases, the C/H isotope composition of the hydrocarbon and the origin of CO2.Key words: Songliao Basin; Cretaceous; V olcanic reservoir rocks; V olcanic facies; Gas pool formation基金项目：高等学校博士学科点专项科研基金资助（20030183042号）课题。

松辽盆地深层火山岩储层测井响应及地质解译松辽盆地深层火山岩储层测井响应及地质解译是一项重要的地质调查与勘探技术。

它可以揭示出深层火山岩储层的特征，从而有助于更好地理解其地质构造及油气分布情况，进而可以有效开发利用深层火山岩储层的油气资源。

松辽盆地位于辽宁省中部，是中国东北地区最大的油气田之一，也是我国最早开发的重要油气田之一。

松辽盆地的深层火山岩储层主要包括中、新生代火山岩，岩性以火成岩为主，其中以火山碎屑岩和火山碳酸盐岩为主。

为了进一步揭示松辽盆地深层火山岩储层的特征，改善对其发育机制的认识，科学地开发利用其潜在的油气资源，必须对其进行测井响应及地质解译。

测井响应的主要工作包括测井录取、数据处理、曲线解释、测井响应特征及储层识别等。

录取测井时，需要精细地记录每一条测井的深度、孔隙度、电阻率等基本曲线及其分析结果。

数据处理时，要求对所有测井的原始数据进行精细地平衡处理，使其保持一定的准确性和精确性。

曲线解释时，要求对各类测井曲线进行精细地比较和分析，以便更好地识别不同岩性层位及其特征。

测井响应特征是根据测井曲线及其分析结果的比较和分析，结合地质调查资料及其他地质资料，形成的具有一定地质意义的测井响应特征。

它可以根据不同的岩性特征，识别出不同的层位及其特征，从而揭示出深层火山岩储层的特征。

最后，需要对深层火山岩储层进行储层识别，以便更好地识别储层的岩性、孔隙及油气分布情况。

根据测井曲线及其分析结果，以及结合地质调查和勘探资料，进行深入的地质解释，并结合现场试验资料，最终得出储层的岩性、孔隙及油气分布情况。

松辽盆地深层火山岩储层测井响应及地质解译为其资源勘探提供了可靠的地质基础，对于深入认识深层火山岩储层的地质构造及油气分布具有重要意义。

将测井响应及地质解译技术结合起来，可以更好地开发利用深层火山岩储层的油气资源，实现更高效的勘探。

文章编号:16715888(2003)04044908松辽盆地火山岩相:类型、特征和储层意义王璞1,迟元林2,刘万洙1,程日辉1,单玄龙1,任延广2(1.吉林大学地球科学学院,吉林长春130061;2.大庆油田研究院,黑龙江大庆163712)摘要:松辽盆地火山岩相可分为5相、15亚相。

5相为火山通道相、爆发相、喷溢相、侵出相和火山沉积岩相。

火山岩孔、缝及其组合关系受亚相控制。

喷溢相上部亚相原生气孔和构造裂缝发育,储集物性优良;爆发相各个亚相之间常发育松散层构造,是有利的储集空间;侵出相内带亚相原生裂缝和粒间空隙发育,是优质的大型储集体。

不同亚相的成岩方式不同,有熔浆冷凝胶结、压实成岩和二者复合3种方式。

火山沉积岩相、爆发相的空落亚相和热基浪亚相均以压实成岩为主,其物性随埋深增加变差;火山通道相、喷溢相和侵出相均以熔浆冷凝固结成岩为主,其孔、渗与埋深无关。

爆发相的热碎屑流亚相是复合成岩,其储层物性与埋深的关系视两种成岩方式相对弱而变化。

关键词:松辽盆地;火山岩相;火山岩储层;中生界中图分类号:P618.13 文献标识码:A收稿日期:20030428基金项目:国家自然科学基金资助项目(4989419013)作者简介:王璞(1959),男,黑龙江绥滨人,教授,博士生导师,德国洪堡基金会研究奖学金学者,主要从事油气地质勘查和沉积学研究,E mail :wpjslw @public .cc .jl .cn .1火山岩相研究回顾“相”是地质体中能够反映成因的地质特征的总和。

火山岩相一词(volcanogenous facies ,volcanic fa -cies ,volcanic phase )由前苏联学者较早引入地质文献[1]。

早期主要指火山熔岩,即溢流相火山岩。

火山岩相能够揭示火山岩空间展布规律和不同岩性组合之间的成因联系。

不同岩相带的孔隙和裂隙及其组合不同。

因此,岩相是火山岩成因和物性研究的重要内容。
