一灯一控照明线路

楼上楼下同时控制一盏灯怎么接线

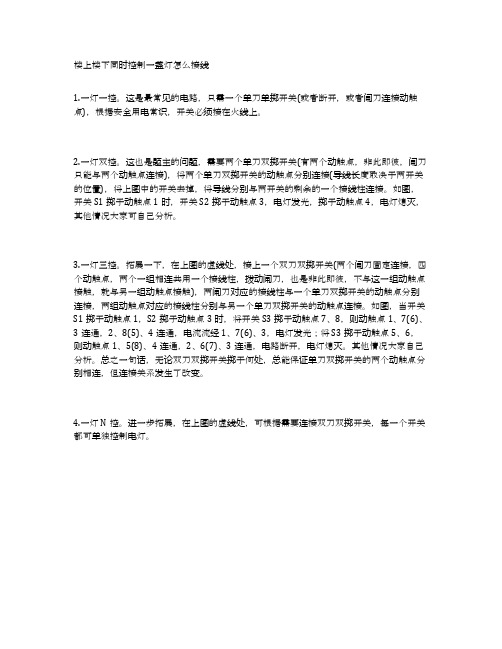

1.一灯一控。

这是最常见的电路，只需一个单刀单掷开关(或者断开，或者闸刀连接动触点)，根据安全用电常识，开关必须接在火线上。

2.一灯双控。

这也是题主的问题，需要两个单刀双掷开关(有两个动触点，非此即彼，闸刀只能与两个动触点连接)，将两个单刀双掷开关的动触点分别连接(导线长度取决于两开关的位置)，将上图中的开关去掉，将导线分别与两开关的剩余的一个接线柱连接。

如图，开关S1掷于动触点1时，开关S2掷于动触点3，电灯发光，掷于动触点4，电灯熄灭，其他情况大家可自己分析。

3.一灯三控。

拓展一下，在上图的虚线处，接上一个双刀双掷开关(两个闸刀固定连接，四个动触点，两个一组相连共用一个接线柱，拨动闸刀，也是非此即彼，不与这一组动触点接触，就与另一组动触点接触)，两闸刀对应的接线柱与一个单刀双掷开关的动触点分别连接，两组动触点对应的接线柱分别与另一个单刀双掷开关的动触点连接。

如图，当开关S1掷于动触点1，S2掷于动触点3时，将开关S3掷于动触点7、8，则动触点1、7(6)、3连通，2、8(5)、4连通，电流流经1、7(6)、3，电灯发光；将S3掷于动触点5、6，则动触点1、5(8)、4连通，2、6(7)、3连通，电路断开，电灯熄灭。

其他情况大家自己分析。

总之一句话，无论双刀双掷开关掷于何处，总能保证单刀双掷开关的两个动触点分别相连，但连接关系发生了改变。

4.一灯N控。

进一步拓展，在上图的虚线处，可根据需要连接双刀双掷开关，每一个开关都可单独控制电灯。

今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。

一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。

单控
一灯一控：接线的要点就是零线进灯，火线进开关，不管是几个开关控制一个灯，开关都是控制火线的通断。

一灯双控
一灯双控：2个单联双控开关，L为公共点，两个开关的L1L2相连即可，交叉连接亦可。

一灯三控
一灯三控：2个单联双控开关中间加一个单联多控，也可以买个四触点的中途开关。

一灯四控
一灯四控：2个单联双控开关中间加2个单联多控开关，学会了一灯四控，五六七...再多控都不在话下，原理都是一样的。

一开加五孔的接线
一开加五孔：这种开关有两种接法，一种是开关控制5孔插座，一种是不控制插座。

如上图插座的L点接的单联双控的L点，这种接法不控制插座。

第二种接法
五孔插座的L点接单联双控开关的L1，这种是全控接法，开关控制灯和插座。

喜欢的点个赞吧。

一灯一控照明线路概述
一灯一控照明线路主要由电源、开关、灯具、导线等组成。

电源是提
供照明系统所需电能的装置，主要由电压稳定器、电源线等组成。

开关是
用于控制灯具的开关状态的装置，一般有单联单控或单联多控的形式。

灯
具是产生光线的装置，可以是各种类型的灯泡、荧光灯等。

在一灯一控照明线路中，电源通过导线连接到开关，开关再通过另一
根导线连接到灯具。

当开关处于闭合状态时，电流可以从电源经过开关流
向灯具，灯具就会发光；而当开关处于断开状态时，电流无法流通，灯具
就不会亮起。

在实际应用中，一灯一控照明线路可以应用于房间的照明控制、室外
景观照明等场景。

以房间照明为例，通常会在进入房间的门口设置一个开关，通过控制这个开关的状态，就可以方便地控制房间内的灯具开关。

这
种方式可以提高照明的便利性和灵活性，也可以节约能源，降低成本。

在设计一灯一控照明线路时，需要考虑以下几个因素。

首先是安全性，应确保线路设计符合相关的安全标准，避免电路过载、短路等问题。

其次
是可靠性，要选择高质量的电源、开关和导线等元件，以保证线路正常工作。

此外，还要考虑线路的灵活性，要根据实际需求选择合适的开关类型
和线路布局方式，以实现不同场景的灯光控制。

总结起来，一灯一控照明线路是一种基本的照明控制方式，通过一个
开关控制一个灯具的开关状态，实现对照明的开关控制。

它适用于房间照明、室外景观照明等场景，具有较高的便利性和灵活性。

在设计一灯一控
照明线路时，需要考虑安全性、可靠性和灵活性等因素，以保证线路的正
常工作和实现实际需求。

实训（实训、一体化）授课教案电,具体办法应按三相五线制敷设要求的规定实施.我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。

如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。

工业用电采用三相电，如三相交流电动机等。

相与相之间的电压是线电压，电压为380V。

相与中心线之间称为相电压，电压是220V。

在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。

在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。

2）漏电保护器工作原理如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安。

3）一控一灯电路控制原理4）电路检修方法1.故障判别的一般方法检修故障，关键是找出故障部位。

一套住房，可能出现故障的地方较多。

要能比较迅速地排除故障，就需要掌握寻找故障的基本方法，这样才能使检修工作事半功倍。

发生故障后，先根据故障现象判断出故障存在的大概部位，缩小故障范围。

然后有的放矢地在这个确定的部位寻找故障确切部位。

例如，家里的电灯突然熄灭了，应当首先观察左右邻居的电灯是否熄灭。

如果邻居的电灯都不亮，这说明室外电路或保险丝有了故障。

如邻居的灯都亮，这说明自己家里的电路发生了故障。

接着要根据家里电路的构成情况：电源从何处进户、总干线走向如何、有哪些分支电路、每盏灯是如何控制的等，逐步缩小范围，找出故障部位。

项目二寝室一控一灯的安装学习目标1.能阅读“寝室一控一灯的安装”工作任务单，明确工时、工艺要求，明确个人任务要求。

2.能识别导线、开关、灯泡等电工材料，能识读电路原理图、施工图。

3.会用网络资源查找所需相关资料。

4.能根据实物，学会灯座的分类、接线、使用场合及安装注意事项。

5.根据施工图纸，勘查施工现场，制定工作计划。

6.正确使用电工常用工具，并根据任务要求和施工图纸，列举所需工具和材料清单，准备工具，领取材料。

7.能按图纸、工艺要求、安装规程要求，进行槽板布线施工。

8．施工后，能按施工任务书的要求直观检查工艺和对线路的自检。

9．按电工作业规程和现场管理规范7S，作业完毕后能清点工具、人员，收集剩余材料，清理工程垃圾。

10．能正确填写任务单的验收项目，并交付验收。

11．工作总结与评价。

工作情景描述漯河技师学院电气工程系接到后勤管理中心申报，需要为新的学生宿舍安装一盏照明灯，采用一控一的方式（即一个开关控制一盏灯）。

电气工程系接受该项工作任务，开出任务单，委派14秋高级电工2班前往该宿舍，按要求当天完成任务。

建议课时工作流程与内容：学习活动一接受任务单，明确工作任务学习活动二任务分析、勘察施工现场学习活动三分组、分工、查找材料、获得信息、制定方案学习活动四现场施工（分组展示）学习活动五工程验收学习活动六自评、互评、教师评价学习活动七总结与反思学习活动一接受任务单，明确工作任务教学目标1.能阅读“寝室一控一灯的安装”工作任务单。

2.能明确工时、工艺要求，明确个人任务要求。

教学场地实训教室一、请阅读工作任务单，用自己的语言描述具体的工作内容（填写引导问题的空白工作页）。

安装工作联系单流水号： 2014-10-20 类别：水□电□暖□土建□其他□日期：2014年10月20日引导问题1、该项工作在什么地方进行？引导问题2、该项工作要求什么时间开始做？该项工作要求多长时间完成？引导问题3、该项工作具体内容是：学习活动二任务分析、勘察施工现场教学目标1.能识读电路图。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢9单联双控开关接线图、单联多控开关接线原理图/比较图仅供学习与交流，如有侵权请联系网站删除谢谢10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。
