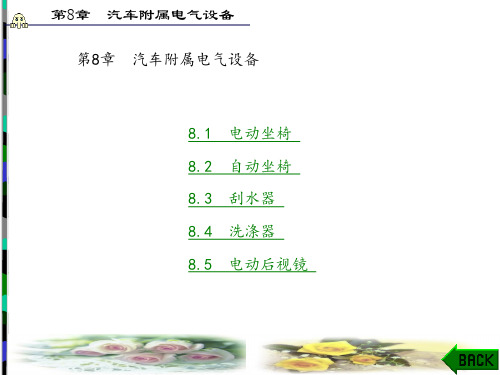

第8章 车身电器设备

车身电气系统教案第一章：车身电气系统概述1.1 教学目标了解车身电气系统的基本概念和功能掌握车身电气系统的主要组成部分了解车身电气系统在汽车中的重要性1.2 教学内容车身电气系统的定义和功能车身电气系统的组成部分：电源、电缆、电气设备、控制单元等车身电气系统的作用和重要性1.3 教学方法采用讲解和演示的方式进行教学使用图表和图片辅助讲解进行实际操作演示，让学生更好地理解车身电气系统的工作原理1.4 教学评估进行课堂提问，检查学生对车身电气系统的了解程度让学生完成相关的练习题，巩固所学知识第二章：电源系统2.1 教学目标了解电源系统的基本概念和功能掌握电源系统的组成部分和工作原理了解电源系统在车身电气系统中的重要性2.2 教学内容电源系统的定义和功能电源系统的组成部分：电池、发电机、调节器等电源系统的工作原理和运行方式2.3 教学方法采用讲解和演示的方式进行教学使用图表和图片辅助讲解进行实际操作演示，让学生更好地理解电源系统的工作原理2.4 教学评估进行课堂提问，检查学生对电源系统的了解程度让学生完成相关的练习题，巩固所学知识第三章：电缆和电气设备3.1 教学目标了解电缆和电气设备的基本概念和功能掌握电缆和电气设备的组成部分和特点了解电缆和电气设备在车身电气系统中的重要性3.2 教学内容电缆的定义、种类和特点电气设备的定义、种类和功能电缆和电气设备的连接方式和使用注意事项3.3 教学方法采用讲解和演示的方式进行教学使用图表和图片辅助讲解进行实际操作演示，让学生更好地理解电缆和电气设备的使用方法3.4 教学评估进行课堂提问，检查学生对电缆和电气设备的了解程度让学生完成相关的练习题，巩固所学知识第四章：车身电气控制系统4.1 教学目标了解车身电气控制系统的基本概念和功能掌握车身电气控制系统的组成部分和工作原理了解车身电气控制系统在汽车中的重要性4.2 教学内容车身电气控制系统的定义和功能车身电气控制系统的组成部分：控制单元、传感器、执行器等车身电气控制系统的工作原理和运行方式4.3 教学方法采用讲解和演示的方式进行教学使用图表和图片辅助讲解进行实际操作演示，让学生更好地理解车身电气控制系统的工作原理4.4 教学评估进行课堂提问，检查学生对车身电气控制系统的了解程度让学生完成相关的练习题，巩固所学知识第五章：车身电气系统的维护与故障诊断5.1 教学目标了解车身电气系统的维护方法和注意事项掌握车身电气系统故障诊断的基本方法和步骤了解常用诊断工具和设备的使用方法5.2 教学内容车身电气系统的维护方法和建议车身电气系统故障诊断的基本方法和步骤常用诊断工具和设备的使用方法5.3 教学方法采用讲解和演示的方式进行教学使用图表和图片辅助讲解进行实际操作演示，让学生更好地理解车身电气系统的维护和故障诊断方法5.4 教学评估进行课堂提问，检查学生对车身电气系统的维护和故障诊断方法的掌握程度让学生完成相关的练习题，巩固所学知识第六章：车身电气系统的故障诊断与维修6.1 教学目标学习车身电气系统故障诊断的基本原理与方法掌握车身电气系统常见故障的诊断与排除技巧学习车身电气系统的维修流程与注意事项6.2 教学内容故障诊断原理：故障自诊断系统、故障码读取与清除故障诊断方法：视觉检查、万用表检测、示波器分析常见故障诊断与排除：电池故障、发电机故障、电压调节器故障、熔断器故障等维修流程与注意事项：维修工具与设备的使用、维修步骤与技巧、安全操作规范6.3 教学方法结合实际案例，讲解故障诊断与维修的流程与技巧使用示波器、万用表等设备进行实际操作演示进行故障模拟，让学生亲手操作，提高故障诊断与维修的实际能力6.4 教学评估让学生参与实际故障诊断与维修的操作，评估其实际操作能力进行课堂提问，检查学生对车身电气系统故障诊断与维修的掌握程度让学生完成相关的练习题，巩固所学知识第七章：车身电气系统的案例分析7.1 教学目标培养学生分析车身电气系统故障案例的能力提高学生解决实际问题的能力加强学生对车身电气系统理论知识与实践操作的结合7.2 教学内容分析车身电气系统故障案例的步骤与方法典型故障案例分析：如大灯不亮、电动窗户故障、雨刮器不工作等故障原因分析与维修方案的制定7.3 教学方法让学生参与案例的分析讨论，培养其分析问题与解决问题的能力结合实际操作，讲解案例中的故障原因与维修方法进行故障模拟，让学生亲手操作，提高故障诊断与维修的实际能力7.4 教学评估评估学生在案例分析中的分析问题与解决问题的能力进行课堂提问，检查学生对车身电气系统案例分析的掌握程度让学生完成相关的练习题，巩固所学知识第八章：车身电气系统的最新技术与发展8.1 教学目标了解车身电气系统最新的技术发展动态掌握车身电气系统新技术的特点与优势预见车身电气系统未来发展趋势8.2 教学内容智能车身电气系统：如混合动力系统、纯电动系统车身电气系统的新技术应用：如车联网、自动驾驶辅助系统未来车身电气系统的发展趋势：如无线充电、智能化控制8.3 教学方法结合时事，讲解车身电气系统最新技术的发展动态使用多媒体教学，展示新技术的应用与优势引导学生进行思考，预见车身电气系统的未来发展趋势8.4 教学评估评估学生对车身电气系统新技术与发展趋势的了解程度进行课堂讨论，检查学生对车身电气系统新技术与发展趋势的思考深度让学生完成相关的练习题，巩固所学知识第九章：车身电气系统的安全与环保9.1 教学目标了解车身电气系统安全与环保的重要性掌握车身电气系统安全与环保的相关知识提高学生对车身电气系统安全与环保的重视9.2 教学内容车身电气系统安全知识：如防静电措施、电池安全、线路安全车身电气系统的环保要求：如废旧电池的处理、废气排放控制安全与环保在车身电气系统设计和维护中的应用9.3 教学方法通过讲解和讨论，让学生了解车身电气系统安全与环保的重要性使用实例和案例，讲解安全与环保在车身电气系统中的具体应用进行安全与环保的模拟演练，让学生掌握相关知识和技能9.4 教学评估评估学生对车身电气系统安全与环保知识的掌握程度进行课堂提问，检查学生对车身电气系统安全与环保的重视程度让学生完成相关的练习题，巩固所学知识第十章：车身电气系统的检测与维护10.1 教学目标学习车身电气系统的检测方法与技巧掌握车身电气系统维护的基本流程与注意事项提高学生对车身电气系统检测与维护的实际操作能力10.2 教学内容车身电气系统的检测方法：视觉检查、万用表检测、示波器分析等车身电气系统维护的基本流程：检查、清洁、紧固、更换等-重点和难点解析一、第一章至第五章的基础知识教学：这部分内容是整个教案的基础，涉及车身电气系统的概述、电源系统、电缆和电气设备、车身电气控制系统和维护与故障诊断。

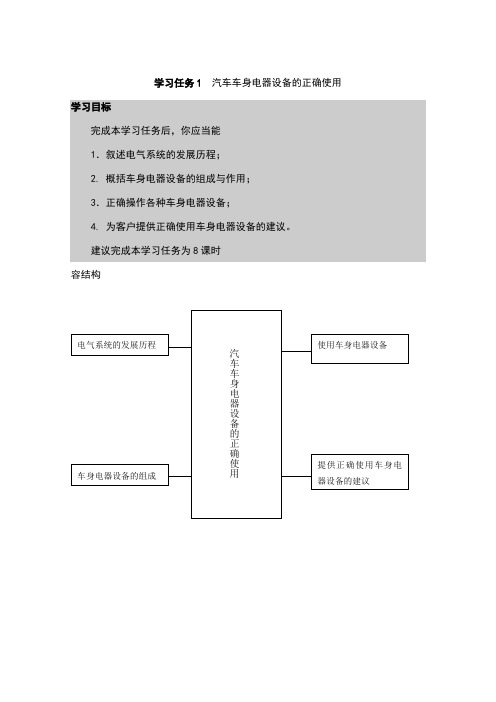

学习任务1 汽车车身电器设备的正确使用学习目标完成本学习任务后，你应当能1．叙述电气系统的发展历程；2. 概括车身电器设备的组成与作用；3．正确操作各种车身电器设备；4. 为客户提供正确使用车身电器设备的建议。

建议完成本学习任务为8课时容结构学习任务描述车身电器设备包含很多电器系统，各系统的工作存在一定的独立性。

通过本任务的学习，使你能够熟练地使用各种车身电器设备，并且对车身电器设备建立比较全面的认识。

车身电器设备是汽车的重要组成部分，其性能的好坏直接影响到汽车的使用性能，如为了保证汽车工作可靠、行驶安全，需要各种指示仪表、信号装置和照明等电器的正常工作。

正确使用车身电器设备可以延长各种电器设备的使用寿命，并能有效地防止因电器设备的损坏而引发的安全问题。

一、学习准备*1.早期的汽车上没有电气装置，而现代车辆上装备有大量的电子电器设备，汽车电气系统随着汽车工业的发展、技术的进步经历了怎样的发展历程？自1886年世界上第一部汽车在德国问世以来，经过百余年的发展，汽车工业取得了巨大的发展，汽车技术也不断的进步。

早期的汽车上根本没有电气装置。

大约在1900年，随着磁电机的发展并应用到汽车技术上，才出现了电点火，继而又出现了感应线圈点火装置。

1912年研制出照明装置和起动机。

20世纪50年代中期，由于将汽车电器系统的电压改为12V，从而使汽车上的电气装置安全可靠，效率提高。

随着电子工业的发展，电子技术在汽车上的应用越来越广泛，汽车上装备的传统电气设备面临着巨大的冲击。

汽车电子技术始于20世纪60年代，其发展大致分为三个阶段：1965～1975年，汽车电子产品由分立元件和集成电路IC组成，如晶体管收音机、集成电路调节器等。

1975～1985年，主要发展专用的独立系统，如电子控制燃油喷射、防抱死制动装置等。

1985～2000年，主要开发可完成各种功能的综合系统及各种车辆整体系统的微机控制，这个时代称为汽车的电子时代。

参考答案课题一1.（1）1965—1975 年，汽车电子产品由分立元件和集成电路组成。

（2）1975—1985 年，主要发展专用的独立系统，如电子控制汽油喷射系统、制动防抱死装置等。

（3）1985—1995 年，主要开发和完善各种功能的综合系统以及各种车辆整体系统的集成。

2.（1）低电压（2）直流（3）并联制（4）单线制、负极搭铁3.（1）常开型（2）常闭型（3）枢纽型4.（1）跨接线（2）测试灯 ( 测电笔 )5.（1）拆卸和安装电气元件时，应切断电源。

（2）更换熔断丝时，一定要与原规格相同，切勿用导线替代。

（3）正确拆卸导线插接器 ( 插头与插座 )。

为了防止插接器在汽车行驶中脱开，所有的插接器均采用了闭锁装置。

拆开插接器时，首先要解除闭锁，然后把插接器脱开，不允许在未解除闭锁的情况下用力拉导线，这样会损坏闭锁或连接导线。

（4）检修传统汽车电路故障时，常采用“试火”的办法逐一判断故障部位。

在装有电子设备的汽车上，不允许使用这种方法，否则会给某些电路和电子元件造成意想不到的损害。

（5）发动机工作时，不要拆下蓄电池接线。

（6）不允许使用欧姆表及万用表的 R× 100 以下低阻欧姆挡检测小功率晶体管，以免过载，损坏晶体管。

6.（1）直观诊断法（2）搭铁试火诊断法（3）断路诊断法（4）换件对比法（5）试灯诊断法（6）短路诊断法（7）高压试火法（8）器仪表检测法（9）模拟法课题二1.当发动机冷却液温度较低时，传感器负温度系数热敏电阻阻值较大，冷却液温度表电路电流较小，冷却液温度表加热线圈温度较低，双金属片受热弯曲变形量较小，拉动指针指示低温区；当发动机冷却液温度上升后，负温度系数热敏电阻阻值减小，冷却液温度表电流增大，冷却液温度表加热线圈温度上升，双金属片受热弯曲变形量增大，指针被推动指示高温区。

2. 电子式车速里程表主要由车速传感器、电子电路、车速表和里程表四部分组成。

3. （1）燃油表本身故障。

车身电器装置一、判断题1、电动座椅一般由双向电动机、传动装置和座椅调节器等组成。

（√）2 、为了防止电动座椅过载，在电动座椅的内部装有断路器。

（√）3、电动座椅不运作可能是电控座椅开关坏了。

（√）4 、电动车窗是由车窗、车窗玻璃升降器、电动机和开关等装置组成。

（√）5、车窗只能一个方向运动，说明车窗电动机有故障。

（×）6、6、电动后视镜一般装有两套电动机和驱动器。

（√）7、电动后视镜的熔断器和断路器是一回事。

（×）8、中央门锁系统在用钥匙锁住车门时，其它的门锁也一起扣下。

（√）9、门锁执行机构有电磁线圈和直流电动机两种。

（√）10、为门锁执行机构提供锁门、开门电压信号的控制装置称为门锁控制器。

（√）11、遥控门锁控制系统的功能失效时，应检查门控灯开关电路。

（×）12、扬声器是车用音响的一部分。

（√）13、在更换车用音响系统内部机构时，应注意静电的释放。

（√）14、安全气囊系统按总体结构分为整体式和分离式两种。

（√）15、安全气囊的气体发生器是利用热效反应产生氢气而充入气囊。

（×）16、安全气囊引爆只需某传感器闭合即可触发起作用。

（×）17、为了避免安全气囊的误操作，其系统是以多传感器逻辑组合方式实施控制的。

（√）18、安全气囊系统中的螺旋电缆是用来保证旋转体随转向盘转动时不影响导线的连接。

（√）19、当点火开关接通后，SRS 报警灯应点亮6 秒后自动熄灭。

（√）20 、夜间在城市里仪表板的照明要选择暗一些。

（×）21 、传导干扰是通过汽车导线直接传播的。

（√）22 、为抗干扰汽车电路的接地线—般采用较粗的导线。

（√）23 、当点火开关接通后，SRS 报警灯应点亮6 秒后自动熄灭。

（√）24 、防盗系统的脉冲转发器是一种需要电池驱动的感应和发射元件。

（×）25 、防盗系统控制单元通过识读线圈把能量感应后传送给转发器。

（√）26 、用VAG1551 仪器进行读取清除故障代码时进入防盗系统的代码为03 。
