STEP7介绍

第一章STEP 7的基础一、STEP7的安装和授权（略）二、STEP 7的介绍使用STEP7软件，可以在一个项目下生成你的S7程序并监视和控制你的控制对象。

在S7程序中通过地址寻址I/O模板。

三、SIMA TIC管理器四、硬件组态基本步骤：（1）S7-300的组态插槽配置的规则：RACK（0）插槽1：电源模板或为空插槽2：CPU模板插槽3：接口模板或为空插槽4~11：信号模板、功能模板、通讯模板或为空RACK（1~3）插槽1：电源模板或为空插槽2：为空插槽3：接口模板插槽4~11：信号模板、功能模板、通讯模板（如为IM365，则该机架上不能插入C P模板）或为空(2) S7-400的组态S7-400PLC是由一个中央控制机架CR以及一个或多个扩展机架ER组成（当然也可以不用扩展机架），如你的CR上没有足够的插槽安装你的模板或者你希望独立于CR操作一些信号模板时，在距离允许范围内，可以考虑选用ER。

常用的S7 400机架UR1（18 SLOT）和UR2（9 SLOT）：通用机架，既可以用作中央控制器也可用做扩展单元。

当UR1或UR2用作中央控制器时：1、必需组件：一个电源模块和一个CPU2、能以集中式扩展（最大为3m）或分布式扩展（最大为100m，S7EU）3、扩展时需要发送接口模板，最多可插入6个接口模板。

4、最多可连接21个扩展单元。

CR2机架：用于有分割的中央控制器（18 SLOT，二个CPU在单一机架内彼此独立地并行运行）。

可用于SM模板，接收IM，电源模板。

1、必需组件：一个电源模块和两个CPU2、以集中式扩展（最大为3m）或分布式扩展（最大为100m，S7EU）3、扩展时需要发送接口模板，最多可插入6个接口模板。

4、最多可连接21个扩展单元。

ER1（18 SLOT）和ER2（9 SLOT）机架：用于有信号模板的扩展单元。

没有C总线。

UR2-H机架；用于S7-400H。

注；集成在所有机架上的并行的I/O总线用于CPU与信号模板、功能模板进行高速数据交换。

第一章符号表在STEP7中，用户可以直接使用的变量包括PLC的输入/输出地址、M存储区地址、数据DB块名、功能块名和系统已经在组织块和逻辑块中定义的变量等。

如果能在STEP7中将变量用具有实际意义的符号名字代替，那么用户程序的可读性就会更好。

1．全局符号和局部符号STEP7中可以定义两类符合：全局符号和局部符号，与其它编程语言的定义一样，全局符号是在整个用户程序范围内有效；局部符号是仅仅在定义的块内部有效。

2．符号的定义符号名的长度不能多于24个字符，而且定义时不区分大小写字符。

数据块中的地址（DBD，DBW，DBB，DBX）不能在符号表中定义，而应在数据声明表中定义。

组织块（OB）、某些系统功能块（SFB）以及系统功能（SFC）已被系统根据块的功能预先赋予了符号名。

在符号表中可以定义全局符号，需要注意的是，并不需要下载符号表。

编辑符号后并保持符号表，这时符号表就生效了。

3．符号表的导入导出功能在符号表编辑器中，可以通过导入导出功能。

用户可以导出当前的符号表到一个文本文件，这样就可以用文本编辑器对符号进行编辑，还可以将文本编辑器中的符号表导入到用户程序中。

导出符号表时，用户可以选择文件格式为“*.DIF”，则可以在Excel中打开、编辑并存储DIF文件；也可以选择文件格式为“*.SDF”在Access中打开、编辑并存储SDF文件。

第二章组织块OB组织块（Organization Block），STEP7提供了大量的组织块用于执行用户程序，OB是CPU操作系统与用户程序间的接口。

OB被嵌在用户程序中，根据某个事件的发生，执行相应的中断，自动调用相应的OB。

1．OB1工作原理：CPU启动完毕后，操作系统就调用OB1，并且循环执行OB1的程序，读取当前输入模块的信号状态，刷新输入映像区并接收全局数据。

每一次OB1程序执行完后，操作系统发送全局数据，传送输出映像区数据到输出模块。

循环处理的主程序OB1的优先级最低，除OB90（背景组织块）外，其他所有的OB块均可以中断OB1的执行。

STEP7 软件介绍STEP7 编程软件是一个用于SIMATIC 可编程逻辑控制器的组态和编程的标准软件包。

STEP7 标准软件包中提供一系列的应用工具，如：SIMATIC 管理器、符号编辑器、硬件诊断、编程语言、硬件组态、网络组态等。

STEP7 编程软件可以对硬件和网络实现组态，具有简单、直观、便于修改等特点。

该软件提供了在线和离线编程的功能，可以对PLC 在线上载或下载。

利用STEP7 可以方便地创建一个自动化解决方案。

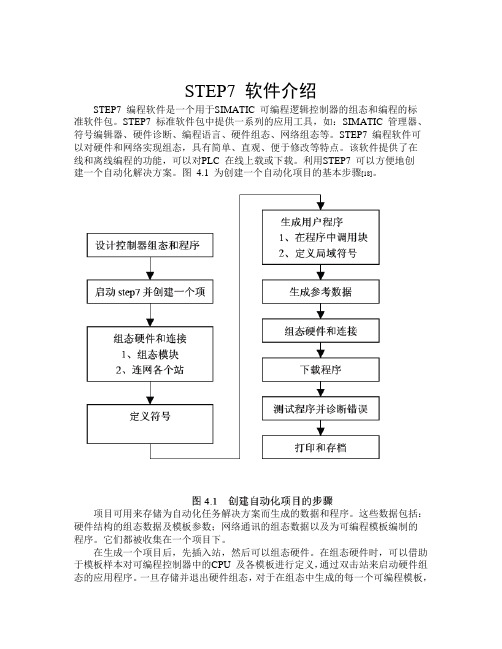

图 4.1 为创建一个自动化项目的基本步骤[18]。

项目可用来存储为自动化任务解决方案而生成的数据和程序。

这些数据包括：硬件结构的组态数据及模板参数；网络通讯的组态数据以及为可编程模板编制的程序。

它们都被收集在一个项目下。

在生成一个项目后，先插入站，然后可以组态硬件。

在组态硬件时，可以借助于模板样本对可编程控制器中的CPU 及各模板进行定义，通过双击站来启动硬件组态的应用程序。

一旦存储并退出硬件组态，对于在组态中生成的每一个可编程模板，都会自动生成S7/M7 程序及空的连接表。

连接表可用来定义网络中可编程模板之间的通讯连接。

硬件组态完成后就可为编程模板生成软件。

为可编程模板编制的软件存储在对象文件夹中。

对该对象文件夹称作“S7-Program”。

在子菜单中，可以选择想要生成的块的类型(如：数据块，用户定义的数据类型，功能，功能块，组织块或变量表)。

打开一个空的块，然后用语句表，梯形图或功能图输入程序。

在完成组态，参数赋值，程序创建和建立在线连接后，可以下载整个用户程序或个别块到一个可编程序控制器。

在下载完整的或部分用户程序到CPU 之前，把工作方式从RUN 模式置到STOP 模式。

可以通过在线连接下载各个块或整个用户程序到RAM。

当电源关断后和CPU 复位时，保存在他们上面的数据将被保留。

另外，可以从可编程控制器中上载一个工作站，或从一个S7 CPU 中上载块到PG/PC。

这样，当出现故障而不能访问到程序文档的符号或注释时，就可以在PG/PC 中编辑它。

使用step7开发的流程1. 简介本文档将介绍使用Step7开发的流程，并提供相应的使用指南和注意事项。

Step7是西门子公司开发的一套工程软件，用于远程控制和管理自动化设备和系统。

2. 安装和配置Step7在开始使用Step7进行开发之前，需要先完成Step7的安装和配置。

以下是安装和配置Step7的步骤：1.下载安装包：从西门子官方网站下载相应版本的Step7安装包。

2.运行安装程序：运行Step7的安装程序，并按照提示完成安装过程。

3.配置连接：在Step7安装完成后，需要配置与自动化设备的连接。

根据设备型号和通信接口，选择正确的连接方式，包括以太网、串口等。

3. 创建项目在Step7中，项目是开发的基本单位，每个项目中包含了设备的配置信息、程序代码等。

以下是创建项目的步骤：1.打开Step7：双击Step7的桌面图标，或者通过开始菜单打开Step7。

2.新建项目：在Step7的界面中，选择“文件 -> 新建项目”选项，弹出新建项目对话框。

3.配置项目：在新建项目对话框中，填写项目的名称、目录和其他相关配置信息，然后点击“确定”按钮。

4. 配置设备在Step7中，配置设备是指设置设备的硬件参数和通信参数。

以下是配置设备的步骤：1.打开设备配置工具：在Step7的界面中，选择“工具 -> 设备配置”选项，打开设备配置工具。

2.添加设备：在设备配置工具中，选择“添加设备”按钮，弹出设备添加对话框。

3.填写设备信息：在设备添加对话框中，填写设备的型号、通信接口等信息，并点击“确定”按钮。

5. 编写程序代码Step7支持多种编程语言，包括梯形图、指令表、函数块图等。

以下是编写程序代码的步骤：1.打开程序编辑器：在Step7的界面中，选择“工具-> 编写程序”选项，打开程序编辑器。

2.创建程序块：在程序编辑器中，选择“新建程序块”按钮，弹出新建程序块对话框。

3.编写程序代码：在新建程序块对话框中，选择编程语言和程序类型，并编写相应的程序代码。

西门子PLC STEP7主要功能块介绍西门子PLC S7-300系列和西门子PLC S7-400系列常用在工业自动化领域的中大型项目中，它们使用的编程软件是STEP7，在编程软件STEP7中，西门子为用户提供了多种功能块来方便用户编程使用。

本文下面就对西门子PLC编程软件STEP7中的功能块做一个介绍，为用户的使用提供帮助。

西门子PLC STEP7主要功能块用户在进行西门子PLC编程时，采用的编程工具为STEP7，STEP7是西门子S7/M7/C7系列西门子PLC的编程工具，该软件包以块形式管理用户编写的程序和数据。

STEP7的程序是一种结构化的程序，它把程序分为四种模块:(1) 组织模块(OB)用于对后四种模块的调用与管理;(2) 程序模块(FB)用于实现简单逻辑控制任务;(3) 功能模块(FC)用于对较复杂的控制任务进行编程，以实现调用;(4) 数据模块(DB)存储程序运行所需的数据。

在STEP7的操作系统还固化一些子程序，我们可根据自己的实际需要调用这些模块来满足控制要求，在本程序中，我们使用OB1、OB35、OB100组织模块。

OB1用于线性和结构化的程序执行。

对结构化的程序，所有的模块调用都将写入到OB1中，被OB1调用的模块，OB1可由操作系统自动循环调用。

OB35是一个循环中断程序，操作系统可每隔一定时间就产生中断运行，比OB1更高的优先级，也就是说，OB35可以中断OB1的运行，处理自身程序，中断的时间可在STEP7硬件组态中设定，本设计中，所以我们利用OB35实现对料筒实际温度的采样，其循环中断时间设定为20秒。

西门子PLC编程软件STEP7为用户提供了多种功能块，用户可以在编程组态过程中调用来完成各种逻辑功能。

北京天拓四方科技有限公司。

STEP 7 的简单操作了解STEP 7的功能，理解STEP 7创建方法，掌握S7-300/400 PLC 硬件组态；掌握应用逻辑块编程、程序调试技术。

标签：STEP 7；硬件组态；逻辑块编程、程序调试技术STEP 7是西门子集成自动化的基础，在STEP 7中是用项目来管理一个自动化系统的硬件和软件。

STEP 7使系统具有统一组态和编程方式、统一的数据管理和通信方式。

1 创建一个STEP 7 项目启动STEP7 管理器（SIMATIC MANAGER），双击图标，即打开SIMATIC 管理器窗口。

1.1 用项目向导创建STEP 7项目1.1.1 在SIMATIC管理区中选择菜单命令“File”（文件）→“New Project Wizard”（新建项目向导），打开工程向导。

1.1.2 点击“Next >”按钮，在出现对话框中选择CPU模块的型号，设置CPU 在MPI网络中的站地址（默认值为2）。

1.1.3 点击“Next >”按钮，在出现对话框中选择需要生成的组织块OB，默认的是只生成作为主程序的组织块OB1。

在该对话框中还可以选择块使用的编程语言。

1.1.4 点击“Next >”按钮，在出现的对话框的“Project name”（项目名称）处修改默认的项目名称。

点击“Finish”（完成）按钮，开始创建项目。

1.2 手动创建项目1.2.1 在SIMATIC管理区中选择菜单命令“File”（文件）→“New”（新建），出现“New Project”（新建项目）对话框。

1.2.2 为项目输入名称，在“Name”（命名）文本框处输入新项目的名称，“Storage”（存储位置）文本框中是默认的保存新项目的文件夹。

点击“Browse”（浏览）按钮，可以修改保存新项目的文件夹。

最后单击“OK”按钮确认输入。

2 硬件组态用鼠标右键点击管理器中新项目的图标，在出现的快捷菜单中选择“InsertNew Object”（插入新站）命令插入一个新的S7-300/400站。

第3章 STEP7编程软件介绍本章要点●编程软件的安装及窗口组件●STEP7编程软件的主要编程功能●程序的调试与监控●项目管理3.1 STEP7概述S7-200可编程控制器使用STEP7-Micro/WIN32编程软件进行编程。

STEP7-Micro/WIN32编程软件是基于Windows的应用软件，功能强大，主要用于开发程序，也可用于适时监控用户程序的执行状态。

加上汉化后的程序，可在全汉化的界面下进行操作。

3.1.1 STEP7-Mirco/WIN的安装1. 安装条件操作系统：Windows95以上的操作系统。

计算机配置：IBM486以上兼容机，内存8MB以上，VGA显示器，至少50MB以上硬盘空间。

通信电缆：用一条PC/PPI电缆实现可编程控制器与计算机的通信。

2. 编程软件的组成STEP7-Micro/WIN32编程软件包括Microwin3.1；Microwin3.1的升级版本软件Microwin3.1 SP1；Toolbox（包括Uss协议指令：变频通信用，TP070：触摸屏的组态软件Tp Designer V1.0设计师）工具箱；以及Microwin 3.11 Chinese（Microwin3.11 SP1和Tp Designer的专用汉化工具）等编程软件。

3. 编程软件的安装按Microwin3.1→Microwin3.1 SP1→Toolbox→Microwin 3.11 Chinese的顺序进行安装。

首先安装英文版本的编程软件：双击编程软件中的安装程序SETUP.EXE，根据安装提示完成安装。

接着，用Microwin 3.11 Chinese软件将编程软件的界面和帮助文件汉化。

步骤如下：（1）在光盘目录下，找到“mwin_service_pa ck_from V3.1 to3.11”软件包，按照安装向导进行操作，把原来的英文版本的编程软件转换为3.11版本。

（2）打开“Chinese3.11”目录；双击setup，按安装向导操作，完成汉化补丁的安装。
