维修电工技能测试题三

技能认证电工五级考试(习题卷3)第1部分：单项选择题，共196题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]手工电弧焊合理的弧长应为焊条直径的（）倍。

A)0.2-0.5B)0.5-1.0C)1.0-2.0答案:B解析:2.[单选题]当人体直接碰触带电设备其中的一相时,电流通过人体流入大地,这种触电现象称为( )。

A)单相触电B)两相触电C)三相触电答案:A解析:3.[单选题]电烙铁接通电源后，不热或不太热的原因可能为（）。

A)操作姿势不当B)电压低于额定电压C)电烙铁发生氧化答案:C解析:4.[单选题]三相电机自耦降压启动器以80%的抽头减压启动时，电机的启动转矩是全压启动转矩的（）%。

A)81B)70C)36D)64答案:D解析:5.[单选题]碘钨灯管内抽成真空，再充入适量碘和（）。

A)氢气B)水银蒸气C)氩气D)空气答案:C解析:6.[单选题]熔断器中的熔体，是一种低熔点、（）熔断、导电性能良好的合金金属丝或金属片制成。

A)易B)不易C)瞬时D)需较长时间7.[单选题]电动机缺相现象: 振动（）,有异常声响。

A)正常B)减小C)不变D)增大答案:D解析:8.[单选题]一个电阻接在内阻为0.1Ω、电动势为1.5V的电源上时，流过电阻的电流为1A，则该电阻上的电压等于()V。

A)1B)1.4C)1.5D)0.1答案:B解析:9.[单选题]正弦交流电压任意时刻的电角度称为该正弦交流电压的( )。

A)初相角B)相位差C)角频率D)相位角答案:D解析:10.[单选题]（）以电气原理图,安装接线图和平面布置图最为重要A)电工B)操作者C)技术人员D)维修电工答案:D解析:11.[单选题]判别二极管的极性用万用表( )。

A)直流电压档B)直流电流档C)交流电流档D)欧姆档答案:D解析:12.[单选题]下列( )不属于高压隔离开关的用途。

A)隔离电源，使需要检修的电气设备与带电部分形成明显的断开点，以保证作业安全B)与油开关相配合来改变运行接线方式C)切合小电流电路D)切合大电流电路答案:D解析:B)常闭辅助触头C)主触头D)常开或常闭辅助触头答案:B解析:14.[单选题]“IPXX”表示,“IP”后两位数,其中第一个数字代表防尘及防止外物侵入,第二个数字代表（）。

维修电工实操考试题目及答案动力部分：一、在使用三相电动机进行正反转控制时，需要使用交流接触器和热继电器，并按照给定的电气原理图选择柜内元件接线。

在试车前需要检查电动机并测量其绝缘电阻，启动电动机后还需要测量空载电流。

正确使用电工工具和仪表，同时注意文明和安全生产。

二、在单向循环输送带的电动机控制回路上加装限位开关和护罩安全开关的接线需要按照给定的电气原理图选择柜内元件接线。

需要判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。

按要求对电动机进行Y或△连接，并正确使用电工工具和仪表。

同时注意文明和安全生产。

三、装接一台电动机单向连续运转带点动控制的接线需要按照给定的电气原理图选择柜内元件接线。

需要判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。

按要求对电动机进行Y或△连接，并正确使用电工工具和仪表。

同时注意文明和安全生产。

四、在交流接触器安装前需要进行检查并指出存在的缺陷，进行检修。

在电动机试车前需要检查电动机并测量其绝缘电阻，启动电动机后还需要测量空载电流。

正确使用电工工具和仪表，同时注意文明和安全生产。

照明及仪表部分：一、在用二极管和三端稳压管等元件按图接出串联稳压电源时，需要按照给定的电子技术接线图选择元件进行接线，并使用万用表判元件好坏及测量。

需要讲述二极管、电及三端稳压集成块的功能。

同时，需要正确选择照明灯具、开关及电源电压，并按要求正确连接，标明规程规定的各种安装场所要求的最低安装高度及电源电压选择。

注意文明和安全生产。

1.使用手电钻的安全事项使用手电钻时，需要注意以下几点安全事项：首先，携带手电钻时应该保持平稳，避免摔落或碰撞；其次，需要注意电压等级，确保手电钻的电压与使用场所的电压相符；再者，需要选择适合的钻头规格，避免使用过大或过小的钻头造成安全隐患；最后，使用者应该注意自身的人身安全，如佩戴护目镜、手套等防护用具。

2.手电钻的分类、绝缘电阻要求、安全检查等手电钻可以根据不同的用途进行分类，如木工手电钻、金属手电钻等。

维修电工测试题（答案）
一、问答题：
1、交流接触器吸合时发出持续噪声是什么情况？怎么解决？
答：吸合时发出持续噪声是贴铁芯吸合不严。

铁芯接触面有灰尘、污垢等；移相
环断裂；触头烧蚀严重、变形、移位等。

根据情况分别解决：是污垢、灰尘，清除。

移相环断裂和烧蚀严重、变形的更换新的部件或新的接触器。

2、PLC 数字输出模块的输出端口经常烧坏是怎么回事？怎么解决？（根据晶体管输
出和继电器输出分别说出解决办法）
答：数字模块经常烧坏输出端口主因是过载，可能是设计是未加装中间继电器而
直接带负载。

实际多数情况是未处理好浪涌电流和电压问题。

解决浪涌电流和电压问题，一般采用续流管和阻容吸收器。

晶体管输出采用续流管；继电器输出采用阻容吸收方式。

二、作图题：
1、画出一个两地控制一台电动机的电气原理图。

2、画出一个PLC星三角启动运行的梯形图。

（PLC品牌不限，使用您熟悉的PLC）。

维修电工考试题及答案# 维修电工考试题及答案## 一、选择题1. 电路中的电流I与电压U之间的关系，由下列哪个定律描述？A. 欧姆定律B. 基尔霍夫定律C. 法拉第电磁感应定律D. 楞次定律答案：A2. 维修电工在进行电路维修时，首先需要做的是：A. 立即更换损坏的元件B. 切断电源C. 直接开始检查电路D. 询问用户故障现象答案：B3. 以下哪个不是维修电工常用的工具？A. 万用表B. 螺丝刀C. 电烙铁D. 钳子答案：D## 二、判断题1. 维修电工在工作时，可以不佩戴绝缘手套和安全帽。

（对/错）答案：错2. 所有电路故障都可以使用万用表进行检测。

（对/错）答案：错3. 维修电工在处理高压电路故障时，应使用专业的高压测试仪器。

（对/错）答案：对## 三、简答题1. 简述维修电工在进行电路维修前需要进行哪些准备工作？维修电工在进行电路维修前，需要进行以下准备工作：- 确认电路已断电，确保安全。

- 穿戴好个人防护装备，如绝缘手套、安全帽等。

- 准备必要的工具和仪器，如万用表、螺丝刀、电烙铁等。

- 了解电路的工作原理和故障现象，制定维修计划。

2. 描述维修电工在维修过程中可能遇到的几种常见电路故障类型。

维修电工在维修过程中可能遇到的常见电路故障类型包括：- 开路：电路中某部分断开，导致电流无法通过。

- 短路：电路中不应直接连接的两点被意外连接，导致电流异常增大。

- 元件损坏：如电阻、电容、二极管等元件因老化或损坏导致电路工作异常。

- 接触不良：连接点松动或氧化，影响电路的稳定性。

## 四、案例分析题某工厂的生产线突然停止工作，维修电工到达现场后发现是电机控制电路出现问题。

请分析可能的原因，并给出相应的维修步骤。

分析原因：- 电机控制电路可能存在短路或开路现象。

- 控制电路中的继电器或接触器可能损坏。

- 电机本身可能存在故障，如绕组烧毁。

维修步骤：1. 切断电源，确保安全。

2. 使用万用表检测控制电路的电压和电流，判断是否存在短路或开路。

电工技能测试题及答案第一部分：选择题（共10题，每题2分，共20分）1. 下列哪个元件可以将交流电转换为直流电？A. 电感器B. 电容器C. 变压器D. 整流器答案：D2. 以下哪个电器可以被分类为绝缘电器？A. 电磁炉B. 电吹风C. 电脑D. 洗衣机答案：C3. 高压电线塔的主要作用是什么？A. 支撑电线B. 支撑电杆C. 引导电流D. 防止雷击答案：A4. 下列哪个工具是电工常用的？A. 斧头B. 扳手C. 镊子D. 锤子答案：B5. 在电路中，电阻的作用是什么？A. 控制电流大小B. 保护电路C. 储存能量D. 改变电压答案：A6. 以下哪个单位用来表示电流的大小？A. 伏特B. 瓦特C. 安培D. 欧姆答案：C7. 下列哪个元件可以将电流转换为磁场？A. 电容器B. 电阻器C. 电感器D. 变压器答案：C8. 安全帽是电工工作时必须佩戴的个人防护用品之一，其主要作用是什么？A. 防止触电B. 保护头部C. 防止摔伤D. 防止灼伤答案：B9. 在电路中，电源的作用是什么？A. 支撑电路运行B. 调节电压大小C. 保护电器安全D. 改变电阻大小答案：A10. 在进行电工维修时，应该首先采取的措施是什么？A. 关闭电源B. 拔掉插头C. 用绝缘胶带包裹电线D. 戴上绝缘手套答案：A第二部分：完成句子题（共5题，每题4分，共20分）1. 交流电一般使用______________来表示。

答案：正弦波2. 绝缘电器的外部通常涂有一层________________来提高安全性。

答案：绝缘材料3. 电容器的主要作用是_____________。

答案：储存电能4. 安培表常用来测量________________。

答案：电流的大小5. 在进行电路连接时，应该先连接________________。

答案：地线第三部分：问答题（共3题，每题10分，共30分）1. 请简要解释什么是电阻，并说明它在电路中的作用。

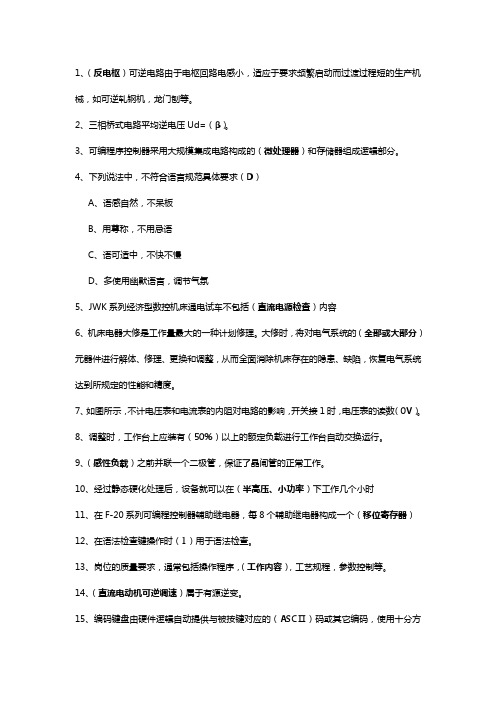

1、（反电枢）可逆电路由于电枢回路电感小，适应于要求频繁启动而过渡过程短的生产机械，如可逆轧钢机，龙门刨等。

2、三相桥式电路平均逆电压Ud=（β）。

3、可编程序控制器采用大规模集成电路构成的（微处理器）和存储器组成逻辑部分。

4、下列说法中，不符合语言规范具体要求（D）A、语感自然，不呆板B、用尊称，不用忌语C、语可适中，不快不慢D、多使用幽默语言，调节气氛5、JWK系列经济型数控机床通电试车不包括（直流电源检查）内容6、机床电器大修是工作量最大的一种计划修理。

大修时，将对电气系统的（全部或大部分）元器件进行解体、修理、更换和调整，从而全面消除机床存在的隐患、缺陷，恢复电气系统达到所规定的性能和精度。

7、如图所示，不计电压表和电流表的内阻对电路的影响，开关接1时，电压表的读数（0V）。

8、调整时，工作台上应装有（50%）以上的额定负载进行工作台自动交换运行。

9、（感性负载）之前并联一个二极管，保证了晶闸管的正常工作。

10、经过静态硬化处理后，设备就可以在（半高压、小功率）下工作几个小时11、在F-20系列可编程控制器辅助继电器，每8个辅助继电器构成一个（移位寄存器）12、在语法检查键操作时（1）用于语法检查。

13、岗位的质量要求，通常包括操作程序，（工作内容），工艺规程，参数控制等。

14、（直流电动机可逆调速）属于有源逆变。

15、编码键盘由硬件逻辑自动提供与被按键对应的（ASCⅡ）码或其它编码，使用十分方便，但接口较复杂。

16、职业道德是人的事业成功的（重要保证）。

17、检查机床回零开关是否正常，运行有无爬行情况。

各轴运动极限的（软件限位和硬件限位）是否起作用。

18、根据液压控制梯形图下列指令正确的是（C）19、低频大功率三极管（NPN型锗材料）用（3DD）表示。

20、JWK型经济型数控机床接通电源时首先检查（轴流风机）运行情况。

21、与环境污染相近的概念是（生态破坏）。

22、允许尺寸的变动量叫公差。

技能认证维修电工中级考试(习题卷33)第1部分：单项选择题，共67题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]面接触型二极管应用于( )。

A)整流B)稳压C)开关D)光敏答案:B解析:2.[单选题]一含源二端网络测得短路电流是4A，开路电压为10V，则它的等效内阻为（）。

[]A)10ΩB)4ΩC)2.5ΩD)0.4Ω答案:C解析:3.[单选题]为了满足电焊工艺的要求，交流电焊变压器应具有（）的外特性。

[]A)上升B)平直C)陡降D)稍有下降答案:C解析:4.[单选题]测速发电机的灵敏度高,对调速系统性能的影响是( )。

A)没有影响B)有影响, 灵敏度越高越好C)有影响, 灵敏度越低越好D)对系统的稳态性能没有影响, 但对动态性能有影响答案:D解析:5.[单选题]已知R、S是与非门构成的基本RS触发器的输入端，则约束条件为（ ）A)? RS=0B)? R+S=1C)? R+S=0D)? RS=1答案:B解析:6.[单选题]单稳态触发器中，两个状态一个为鉴幅态，另一个为（ ）。

D)低电平答案:B解析:7.[单选题]晶体管特性图示仪的功耗限制电阻相当于晶体管放大电路的( )电阻。

A)基极B)集电极C)限流D)降压答案:B解析:8.[单选题]PLC程序的检查内容是( )。

A)继电器检测B)红外检测C)指令检查、梯形图检查、软元件检杳等 薄玉资理D)以上都有答案:C解析:9.[单选题]接近开关又称无触点行程开关，因此在电路中的符号与行程开关( )。

A)文字符号一样B)图形符号一样C)无区别D)有区别答案:D解析:10.[单选题]软启动器具有节能运行功能，在正常运行时，能依据负载比例自动调节输出电压，使电动机运行在最佳效率的工作区，最适合应用于( )。

A)间歇性变化的负载B)恒转矩负载C)恒功率负载D)泵类负载答案:A解析:11.[单选题]当74LS94的Q0经非门的输出与SL相连时,电路实现的功能为( )。

维修电工考试题及答案维修电工考试题及答案「篇一」一、单选题 (共50题,每题1分)1.串联电路中各电阻两端电压的关系是(c)。

A、各电阻两端电压相等B、阻值越小两端电压越高C、阻值越大两端电压越高1.串联电路中各电阻两端电压的关系是(c)。

A、各电阻两端电压相等B、阻值越小两端电压越高C、阻值越大两端电压越高2.《安全生产法》立法的目的是为了加强安全生产工作,防止和减少(A),保障人民群众生命和财产安全,促进经济发展。

A、生产安全事故B、火灾、交通事故C、重大、特大事故3.暗装的开关及插座应有(b)。

A、明显标志B、盖板C、警示标志4.在狭窄场所如锅炉、金属容器、管道内作业时应使用(c)工具。

A、ⅰ类B、ⅱ类C、ⅲ类5.运行中的线路的绝缘电阻每伏工作电压为(b)欧。

A、500B、1000C、2006.使用竹梯时,梯子与地面的夹角以(b)°为宜。

A、50B、60C、707.行程开关的组成包括有(c)。

A、线圈部分B、保护部分C、反力系统8.熔断器的保护特性又称为(b)。

A、灭弧特性B、安秒特性C、时间性9.万用表实质是是一个带有整流器的(a)仪表。

A、磁电式B、电磁式C、电动式10.下面(c)属于顺磁性材料。

A、水B、铜C、空气11.电动势的方向是(a)。

A、从负极指向正极B、从正极指向负极C、与电压方向相同12.国家规定了(c)个作业类别为特种作业。

A、20B、15C、1113.在电路中,开关应控制(b)。

A、零线B、相线C、地线14.在选择漏电保护装置的灵敏度时,要避免由于正常(a)引起的不必要的动作而影响正常供电。

A、泄漏电流B、泄漏电压C、泄漏功率15.电动机在额定工作状态下运行时,(b)的机械功率叫额定功率。

A、允许输入B、允许输出C、推动电机16.为了防止跨步电压对人造成伤害,要求防雷接地装置距离建筑物出入口、人行道最小距离不应小于(b)米。

A、2.5B、3C、417.在采用多级熔断器保护中,后级的熔体额定电流比前级大,目的是防止熔断器越级熔断而(c)。

2023年维修电工专业技能及实操知识试题（附含答案）目录简介一、单选题：共100题二、判断题：共110题一、单选题1、基尔夫电流定律的内容是:任一瞬间，流入节点上的电流（）为零。

代数和（正确答案）和代数差差2、三条或三条以上支路的连接点,称为（）接点结点节点（正确答案）拐点3、应用基尔霍夫电压定律时,必须首先标出电路各元件两端电压或流过元件的电流方向以及确定（）。

回路数目支路方向回路绕行方向（正确答案）支路数目4、基尔夫电压定律所确定的是回路中各部分（）之间的关系。

电流电压（正确答案）电位电势5、叠加原理为：由多个电源组成的（）电路中,任何一个支路的电流（或电压），等于各个电源单独作用在此支路中所产生的电流（或电压）的代数和。

交流直流线性（正确答案）非线性6、叠加原理不适用于（）的计算电流交流电路功率（正确答案）7、任何一个（）网络电路,可以用一个等效电压源来代替有源线性有源二端线性（正确答案）无源二端线性8、将有源二端线性网络中所有电源均除去之后两端之间的等效电阻称等效电压源的（）电阻内电阻（正确答案）外电阻阻值9、R、C串联电路中，输入宽度为tp的矩形脉冲电压,若想使R 两端输出信号为尖脉冲波形,则与时间常数r的关系为（）。

tp>>τ（正确答案）tp«τtp<τ10、把星形网络变换为等值的三角形网络时，（）o节点数增加了一个,独立回路数减少了一个节点数减少了一个,独立回路数增加了一个（正确答案）节点数与独立回路数都没有改变节点数与独立回路数都增加11、R、1、C串联电路发生串联谐振时，电路性质呈（）性。

电感电容电阻（正确答案）电阻和电感12、在R、1、C串联交流电路中，当发生谐振时外施电压U与电阻上的电压UR与电阻上的电压UR之间的关系是（）。

IUI>IURIU=UR（正确答案）IUIRIIUI=IURI13、关于R、1、C串联交流电路,叙述错误的是（）。

电路呈电阻性称为电压谐振电阻上的电压达到最大值电源仍向回路输送无功功率（正确答案）14、在R、1、C并联交流电路中，当电源电压大小不变而频率从其谐振频率逐渐减小到零时，电路中电流将（）从某一最大值渐变到零由某一最小值渐变到无穷大（正确答案）保持某一定值不变无规律变化15、某R、1、C并联电路中的总阻抗呈感性,在保持感性负载不变的前提下调整电源频率使之增加，则该电路的功率因数将（）。

中级维修电工技能模拟考试说明1．本试卷适用于使用电工工具和仪器、仪表，对设备电气部分(含机电一体化)进行安装、调试、维修的人员的考前测试，本试卷所考核的内容无地域限制。

2．本试卷整体试题(项目)共有4题。

其中安装、调试操作技能1题，故障分析、修复及设备检修技能1题，工具、仪器、仪表的使用与维护技能1题，安全文明生产1题。

3．本试卷整体考核时间共计265分钟。

4．其他主要特点说明。

(1)本试卷试题的考核要求、评分标准、配分、扣分、得分和现场记录均以表格的形式表示，各项试题配分累计为100分。

(2)技能考试中的笔试部分主要是绘图和在故障排除试题中用笔在图纸上标出故障的范围。

(3)技能试卷中工具、设备的使用与维护第2小题和安全文明生产试题，贯穿于整个技能考试中。

(4)技能试卷中各项技能考试时间均不包括准备时间，准备通知书中的考试时间也是如此。

在具体的考试中，各鉴定单位一定要把每一试题的考试准备时间考虑进去。

(5)技能试卷每一道试题必须在规定的时间内完成，不得延时；在某一试题考试中节余的时间不能在另一试题考试中使用。

试卷说明1．本试卷命题以可行性、技术性、通用性为原则编制。

2．本试卷以原劳动部和机械工业部1996年6月联合颁发的《中华人民共和国维修电工职业技能鉴定规范》中级工的鉴定内容为依据。

中级维修电工技能模拟试卷(一)中级维修电工操作技能考核试卷题1：安装和调试如图8所示双速交流异步电动机自动变速控制电路。

考核要求：(1)按图样的要求进行正确、熟练地安装；元件在配线板上布置要合理，确、紧固，配线要求紧固、美观，导线要进行线槽。

正确使用工具和仪表。

(2)按钮盒不固定在板上，电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要有别径压端子。

(3)安全文明操作。

(4)考核注意事项：满分40分，考核时间210 min。

题2：检修Z37摇臂钻床的电气线路故障。

在Z37摇臂钻床的电气线路上，设隐蔽故障3处，其中主回路1处，控制回路2处。
