浙教版科学八年级上册第四章电路探秘4.3——4.5阶段检测一．选择题（共10小题）1．（2020春•余姚市校级期中）通常情况下，下列几组材料中都是导体的是（）A．铜、石墨、橡胶棒B．铝、玻璃、蒸馏水C．大地、塑料、油D．人体、水银、食盐水溶液2．（2020•杭州模拟）甲、乙是两段由同种材料制成的实心柱状金属导体，其电阻相等。
其中甲导体的横截面积大于乙导体，将它们串联在电路中，通电一段时间，下列说法正确的是（忽略温度对导体电阻的影响，不考虑金属导体与周围空气的热传递）（）A．甲导体的长度比乙导体要短B．通电一段时间后甲导体产生的热量要少C．通电一段时间后乙物体升高的温度高D．甲导体两端的电压比乙导体两端电压大3．（2019秋•吴兴区期末）小明用如图所示的器材探究“影响电阻大小的因素”。
a、b是长度都为1m的镍铬合金丝，a的横截面积小于b的横截面积。
关于此实验，下列说法正确的是（）A．如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，实验效果会更好B．利用此装置只能探究导体电阻大小和横截面积的关系C．本实验用灯泡的亮暗反应接入电阻大小，说明灯泡的亮暗会影响接入电阻的大小D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表4．（2019秋•越城区期末）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，应选择下列哪种接法（）A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D5．（2020•宁波模拟）将如图所示滑动变阻器正确接入电路，移动滑片到不同位置，可以改变滑动变阻器接入电路的电阻，这是通过改变下列哪个因素，实现了电阻丝接入电路中电阻的变化（）A．长度B．横截面积C．材料D．温度6．（2019秋•焦作期末）在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯泡L逐渐变暗，则下列滑动变阻器中接法符合要求的是（）A．B．C．D．7．（2019秋•奉节县期末）如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A．B．C．D．8．（2019秋•海伦市期末）如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L 2两端的电压C．灯L1和L 2两端的总电压D．电源两端的电压9．（2019秋•宜昌期末）如图所示的电路，电压表测量的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1和L2的总电压D．电源的电压10．（2019•海盐县校级模拟）如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（）A．滑动变阻器一般与用电器串联B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变二．填空题（共5小题）11．（2019秋•宿松县期末）滑动变阻器是通过来改变电阻的，如图中，若要使滑片P向C端滑动时小灯泡变亮，应将滑动变阻器的接线柱或接在电路的M、N端。

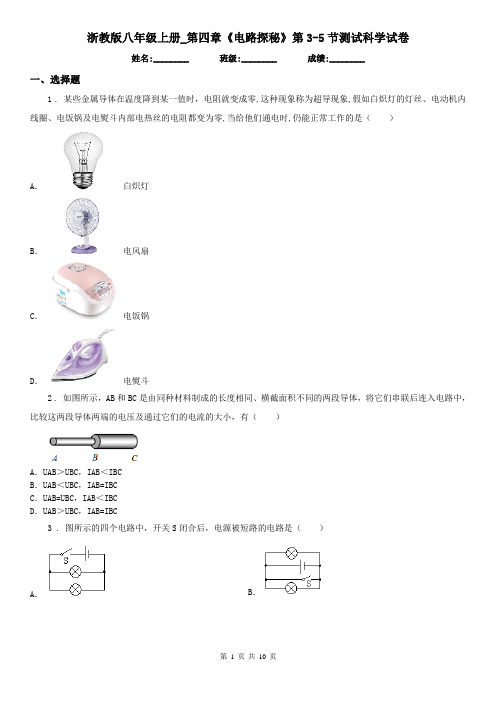

浙教版八年级上册_第四章《电路探秘》第3-5节测试科学试卷姓名:________ 班级:________ 成绩:________一、选择题1 . 某些金属导体在温度降到某一值时，电阻就变成零,这种现象称为超导现象,假如白炽灯的灯丝、电动机内线圈、电饭锅及电熨斗内部电热丝的电阻都变为零,当给他们通电时,仍能正常工作的是（）A．白炽灯B．电风扇C．电饭锅D．电熨斗2 . 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A．UAB＞UBC，IAB＜IBCB．UAB＜UBC，IAB=IBCC．UAB=UBC，IAB＜IBCD．UAB＞UBC，IAB=IBC3 . 图所示的四个电路中，开关S闭合后，电源被短路的电路是（）A．B．C．D．4 . 从欧姆定律可导出R=，下列说法正确的是（）A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变5 . 如图所示电路中，电源电压保持不变，当变阻器滑片 P 向右移动时，电表示数变大的是（）A．B．C．D．6 . 下列说法正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好7 . 金属是一种良好的导体，金属之所以能导电是因为金属内部（）A．有大量带负电的原子B．有大量的原子核C．有大量带正电的原子D．有大量的自由电子8 . 下面的符号哪一个表示滑动变阻器（）A．B．C．D．9 . 下列常见的物体，制造它们的材料中既有导体又有绝缘体的一组是A．用橡胶制成的电工靴和手套B．硬币和钢尺C．电饭锅和电工钳D．滚珠轴承喝扳手10 . 如图所示，r1≠r2；当开关S断开时，A、B间的总电阻为R1；S闭合时，A、B间的总电阻为R2。
本卷分试题卷、答题卷两部分，满分120分，考试时间70分钟班级姓名得分一、单选题(本题共18小题，每小题2分，共36分。
每题只有一个正确选项，不选、多选、错选均不给分。
)1.要使断开的电路中，开关闭合后小灯泡能够发光，在断开处应接入下列文具中的（）A.橡皮B.胶条C.钢直尺D.塑料尺2.如图，要直接测定灯泡L2的电压，在下列几种电路中正确的是（）下列说法中正确的是（）A.导体容易导电，是因为导体中有大量可以自由移动的电荷B.金属导体中电流方向跟自由电子定向移动方向相同C.电荷间相互作用的规律是同种电荷相互吸引，异种电荷相互排斥D.用毛皮摩擦硬橡胶棒，硬橡胶棒带了负电，是由于在摩擦过程中创造了负电荷4. 下列说法中正确的是（）A.导体能导电说明导体内部有多余的电子B.绝缘体不能导电是因为它不能带上电荷C.用手拿着金属棒与毛皮摩擦时，金属棒会带电D.通常情况下，塑料、玻璃、石蜡、空气是绝缘体5.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。
下列处理方法中正确的是( )A.把电流表看成是断路的B.把电流表看成是一个大电阻C.把电压表看成是断路的D.把电压表看成是一根导线6.科技馆内有一个“静电球”，当参观者触摸静电球时，参观者的头发丝便会一根根地竖起，形成“怒发冲冠”的奇妙景象，如图所示．对这个实验有如下描述，其中正确的是（）A.竖起的头发丝带有异种电荷B.“静电球”的表面可能是塑料制成的C.参观者必须站在绝缘板上才能完成实验D.在湿润的环境中完成这个实验会更容易7.根据表中所提供的数据，可以确定适宜制作保险丝的是 ( )金属铅铜铁钨长1m，横切面积1mm2的导线在20℃时的电阻Ω在标准大气压下的熔点/℃328 1083 1535 3410A.铅B.铜C.铁D.钨8. 下列有关说法错误的是（）A.电源能提供电压B.电压是形成电流的原因C.电流是电荷的定向移动形成的D.电路两端只要有电压就一定有电流9.当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫超导体。
第4章电路探秘浙教版20232024学年八年级上册科学一、选择题(每小题2分，共30分)1．雷雨时，避雷针的尖端能不断地向空中释放电子，关于避雷针中的电流方向，下列说法正确的是( )A．从地面流向尖端 B．从尖端流向地面C．没有电流 D．由地面和空气带电的多少决定2．用同种材料制成的粗细均匀的某段金属导体，对其电阻大小，下列说法正确的是( ) A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以无论温度如何变化，它的电阻也不可能为零D．电阻是导体本身的一种性质，与电压和电流无关3．一同学在探究串联电路的电流规律时，按图4－Z－3甲连接好电路。
闭合开关S后观察到两个电流表的偏转情况如图乙、丙所示。
下列说法正确的是( )A．两灯两端的电压一定不同 B．两灯的电阻一定不同C．通过两灯的电流一定相等 D．两灯的亮度一定相同4．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。
一段时间之后，电流表示数变小为0，电压表示数不变，则故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5Ω定值电阻R x，得到如图乙所示的图象。
以下有关叙述正确的是（）①该同学研究的是电流和电压的关系③滑动变阻器阻值变化范围为1～5Ω④将R x从5Ω换成10Ω后，应将滑片P向左移A．只有①②B．只有②③C．只有③④D．只有②④6．有一根阻值为R的电阻线，现将它首尾相连绕制成一个圆形电阻，如图所示。
则AB间的电阻为（）A．RB．C．D．7．某同学设计了一个电子身高测量仪。
下列四个电路中，R是定值电阻，R’是滑动变阻器，电源电压不变，滑片会随身高上下平移，能够实现身高越高，电压表示数越大的电路是( )。
A. B.C. D.8．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。
浙教版八年级科学上册第4章电路探秘检测题姓名:________ 班级:________ 成绩:________一、选择题1 . 下列关于电阻和电流的说法正确的是（）A．电阻是用来表示导体对电流阻碍作用的物理量，电流越大，电阻越大B．通过导体的电流为零，则该导体的电阻也为零C．金属导体中电子定向移动方向与电流方向相反D．电荷的移动形成电流2 . 关于导体的电阻，下列说法中正确的是（）A．电阻是物质的一种特性，不同导体的电阻肯定是不同的B．通过导体的电流越大，导体的电阻就越小C．任何导体在任何时候都有电阻D．导体的电阻通常会受温度的影响3 . 在如图所示电路中，、是两个电表，其中一个是电流表，另一个是电压表，R1、R2是两个并联的定值电阻，其中。
开关闭合后，电流表的示数为，电压表的示数为．下列说法正确的是（）A．是电流表，是电压表B．电阻C．电流表测的是通过电阻的电流D．通过电阻的电流是电流表示数的四分之三倍4 . 小明、小勇和小秋按各自设计的电路图进行实验,闭合开关后,将滑动变阻器向左滑动,并将实验数据依次记录在表格中,如图所示。
其中电路图与实验数据相对应的是A．小明B．小勇C．小秋D．小明和小秋5 . 如图所示电路中，电源电压保持不变。
当滑动变阻器的滑片P向左滑动时，电流表A1和A2的变化量分别为△I1和△I，则（）A．△I>△I1B．△I<△I1C．△I=△I1D．条件不足，无法判断6 . 如图所示的四个电路中，电源及各灯泡规格均相同。
开关闭合时，电流表读数最大的是（）A．只有甲B．只有乙C．甲和丙D．甲和丁7 . 四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A．A球与C球一定带有异种电荷B．B球可能带电，也可能不带电C．B球与D球一定带有同种电荷D．D球可能带电，也可能不带电8 . 如图是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。
当电源开关 S1 闭合时指示灯亮起；人站在平衡车踏板上时开关 S2自动闭合，电动机才能启动，开始运动。
2022年浙教版八年级上《第4章 电路探秘》单元测试（卷三）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 如图所示电路中，电源电压为，、是小灯泡，当开关闭合时，电压表的示数为，忽略温度对灯丝电阻的影响，则（ ）A.两端的电压为B.两端的电压为C.与的灯丝电阻之比为D.通过与的电流之比为2. 小明在探究并联电路中电流规律的实验中，设计的电路如图所示．把电流表分别接入到电路中的、、处，测出、、处的电流分别是、、，接下来的操作或做法正确的是（）A.结束实验，总结规律B.必须保持其中一只灯泡不变，换用另一只灯泡进行实验C.可以同时换用另外两只不同的灯泡进行实验D.实验中要保持电源的电压不变3. 下列说法中正确的是（ ）A.导体的电阻都随着温度的升高而增大；温度一定时，又细又长的电阻一定大B.在并联电路中，电压处处相等C.两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的D.在同一电路中的两个电阻，若用相同的电压表测得它们两端电压相等，则这两个电阻一定是并联的4.5V L 1L 2S 1.5V L 1 1.5VL 2 1.5VL 1L 22:1L 1L 21:2A B C A B C 0.120.24A 0.36A4. 电流表是测量下列哪个物理量的仪表（ ）A.电阻B.电功率C.电流D.电压5. 小明利用图示的电路探究“导体中电流跟电阻的关系”．电源电压恒定不变，多次改变电阻箱的阻值，通过调节滑动变阻器接入电路的电阻，正确完成实验，记录各次实验中电压表示数和电流表示数并得出结论，则下列说法正确的是（ ）A.电压表的示数随着的增大而增大B.电压表的示数与电流表的示数之比不变C.电流表的示数与成反比D.当电阻箱的阻值增大时，应该调节滑动变阻器的滑片使变小6. 下列各种情况，属于防止静电的是（ ）A.静电喷漆B.静电空气净化器吸附空气中的尘埃C.静电复印D.易爆物品的车辆尾部挂有一条铁链7. 下列说法中正确的是（ ）A.电流跟电压成正比B.电流跟电阻成反比C.电阻一定时，导体中的电流跟导体两端的电压成正比D.在电压不变时，导体的电阻与导体的电流成反比8. 下列说法正确的是（ ）R 2R 1U I U R 1U I R 2R 2R 18. 下列说法正确的是（ ）A.负电荷定向移动不能形成电流B.电路中只要有电源，就一定有电流C.物理学规定负电荷的运动方向为电流方向D.在电源外部，电流从电源正极经用电器流向负极二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 大量实验表明，导体的电阻是导体本身的一种性质，它的大小决定于导体的________、长度和横截面积．如图所示收音机上调节音量的旋钮实际上是一个________，它是通过改变导体的________来改变电阻的．10. 如图所示，用、两个金属夹子将一根铅笔芯接入电路中，当夹子向左移动时，小灯泡的亮度会________（选填“变暗”“变亮”或“保持不变”），发生这一现象的主要原因是铅笔芯连入电路中的________（选填“长度”“横截面积”或“材料”）发生了改变．11. 如图甲所示是智能扫地机器人，拆开它发现有电源、开关、电动机（电动机元件符号“”）、光敏电阻各一个以及导线，闭合开关后，扫地机器人可以在地板上自由驰骋．当光敏电阻拆下来后，扫地机器人无法在地板动．（1）在方框内画出扫地机器人的电路图；（2）如图乙所示电磁波谱图,智能扫地机器人遥控器是利用电磁波中的________工作的，波长越长的电磁波频率越________；（3）智能扫地机器人，四个轮胎与地面的接触面积共为，智能扫地机器人对地面的压强是A B B 3kg 2cm 2________．（）12. 有两盏灯泡“”和“”，图中分别为通过两灯中的电流随电压变化关系．正常发光时通过它的电流是________．若两灯都正常发光，________较亮；若将两灯串联接入电路，并使其中一个灯正常发光，则电路消耗的总功率为________．三、 解答题 （本题共计 4 小题 ，每题 10 分 ，共计40分 ）13.下表为某品牌电热水壶的铭牌．设电热水壶工作时电阻不变，请根据铭牌上的参数，（已知水的比热容为热水壶容量额定电压加热时功率频率求：（1）电热水壶正常工作时的电阻．（2）此壶的实际功率为时的实际电压是多少．（3）若电流所做的功有转化为水吸收的热量，该壶正常工作时将一满壶的水烧开需要多长时间？14.小丽把塑料匙在毛衣上来回摩擦，然后放在缓慢下流的细水流旁边，会发现水流向塑料匙偏转。
电路探秘（ 4.3--4.5）一、单选题（共20题；共30分）1.一个电灯泡，在北方冬季室温下用伏安法测一次电阻，在灯泡正常工作一段时间后再用伏安法测一次它的电阻，结果后一次较前一次测得的灯泡阻值大10倍以上，造成这种差异的原因是（）A.两次测量加在灯两端的电压不同B.两次测量通过灯的电流不同C.两次测量灯丝温度不同D.两次测量室内温度不同2.用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。
你认为对导线选择合理的是（）材料编号长度（m）横截面积（mm2）锰钢合金 a 1 0.5锰钢合金 b 1.5 0.5锰钢合金 c 1 1锰钢合金 d 1.5 1镍铬合金 e 1 0.5镍铬合金 f 1.5 0.5镍铬合金g 1 1A.abcdB.bcfgC.aefgD.cdef3.不考虑温度对电阻的影响，白炽灯的灯丝断了一截，若搭接上后仍能使用，则灯丝的电阻将（）A.增大B.减小C.和原来一样D.都有可能4.有一段均匀导线的电阻是4欧，把它对折后作为一根导线使用，这时它的电阻可能是（）A.1欧B.2欧C.4欧D.16欧5.关于导体和绝缘体，下列说法正确的是（）A.导体中有多余的自由电子，而绝缘体中没有多余的自由电子B.导体对电荷的移动没有阻碍作用，绝缘体对电荷的移动有阻碍作用C.木头始终是良好的绝缘体D.绝缘体在一定条件下可以转化为导体6.物质的物理属性有许多种，制作下列物品利用了物质导电性的是（）A.用水银制作的温度计B.用钢丝制作的弹簧C.用铜丝制作的导线D.用铝合金制作的门窗7.某兴趣小组的同学找来了四种物质，利用如图所示的电路在相同条件下检测其导电性能。
实验观测到的电流表示数和灯泡发光情况记）食盐水酱油醋花生油电流/安0.18 0.15 0.1 0发光情况亮较亮暗不亮A.花生油B.醋C.酱油D.食盐水8.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A. B. C. D.9.小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（）A.②③B.③④C.①③D.①②第9题图第10题图10.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A.S和A接触，P向右移动灯泡变暗B.S和B接触，P向右移动灯泡亮度不变C.S和C接触，P向左移动灯泡变亮D.S和C接触，P无论怎样移动灯泡亮度都不变11.在收音机等电器中，有一种叫电位器的变阻器。
浙教版科学八年级上册单元测试十四第4章电路探秘全章综合测试一、选择题（每小题2分，共40分）1．用毛皮摩擦过的橡胶棒靠近悬吊着的通草球时，它们互相排斥，则通草球（）A．带正电B．带负电C．不带电D．无法确定2．下列电路连接正确的是（）A B C D 3．“0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯4．如图是一些同学设计的用电流表测量通过灯泡L电流的电路图，其中正确的是（）A B C D5．教室内有两只日光灯，开关闭合时，两灯同时亮，开关断开时，两灯同时熄灭，则它们的连接关系是（）A．一定串联B．一定并联C．可能并联，也可能串联D．无法确定6．如图所示电流表的读数为（）A．0.46A B．2.46A C．0.52A D．2.60A7．下列发生的现象与摩擦起电无关的是（）A．打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，会看到水流靠近梳子B．秋冬干燥季节，脱毛衣时会看到电火花C．冬天摩擦双手使手变暖和D．严禁用塑料桶装运汽油8．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A．通过灯L1的电流为0.5AB．通过灯L1的电流为0.3AC．通过灯L2的电流为0.7AD．通过灯L2的电流为0.3A9．小红利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列物体时，闭合开关不能使小灯泡发光的是（）A．塑料直尺B．铅笔芯C．钢制小刀D．铜制钥匙10．如图所示电路中，当开关S闭合时，电压表测的是（）的电压A．L1 B．L2C．L1L2总电压D．电源和L111．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（）A．减小导线两端的电压B．增大导线中的电流C．将导线对折后连入电路D．将导线拉长后连入电路12．某种电吹风机可以吹出冷风或热风。
浙教版八年级上册_第四章《电路探秘》第3-5节测试科学试卷学校:___________姓名：___________班级：___________考号：___________一、选择题1．下面的符号哪一个表示滑动变阻器（）A．B．C．D．2．下列物品，通常情况下属于导体的是（）A．橡胶棒B．塑料梳子C．金属勺子D．体温计3．有一种高效节能的新型LED光源，其核心元件是发光二极管，制作二极管的核心材料是（）A．金属材料B．陶瓷材料C．超导体D．半导体4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．5．下面关于电压表使用不正确的是（）A．电流应从“+”接线柱流进，“﹣”接线柱流出B．电压表可以直接接到电源两极C．电压表要与用电器串联接入电路D．必须正确选择电压表量程6．金属是一种良好的导体，金属之所以能导电是因为金属内部（）A．有大量带负电的原子B．有大量的原子核C．有大量带正电的原子D．有大量的自由电子7．为了验证玻璃在加热烧红时也能导电，同学们利用白炽灯，灯丝已断的灯泡玻璃芯，酒精灯、插头、导线若干，设计了下面所示的四种方案，其中合理的是（）A．B．C．D．8．关于导体和绝缘体的下列说法中，正确的是（）A．导体善于导电是因为导体内有大量的电荷存在B．绝缘体不善于导电，是因为绝缘体内没有电荷存在C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D．有些绝缘体在一定的条件下可能变为导体9．在一些战斗中，会使用一种石墨炸弹。
这种炸弹爆炸后释放大量的纤维状的石墨，覆盖在发电厂的设备上，造成电厂停电。
这种炸弹的破坏方式主要是（）A．炸塌厂房B．炸毁发电机C．使设备短路D．切断输电线10．王明利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列物体时，闭合开关不能使小灯泡发光的是（）A．铅笔芯B．塑料直尺C．铜制钥匙D．钢制小刀11．如图所示的电路，当开关S闭合时，电压表测的是（）两端的电压A．小灯泡LB．电阻RC．小灯泡L和电阻RD．电源和小灯泡L12．一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料13．在温度一定时比较两根铜导线的电阻，下列说法中正确的是（）A．长导线的电阻一定比短导线的电阻大B．长度相同，粗导线的电阻大C．细导线的电阻一定比粗导线的电阻大D．粗细相同，长导线的电阻大14．某滑动变阻器的铭牌上标有“8Ω 1A”字样，它表示该滑动变阻器（）A．连入电路的电阻始终是8Ω，通过的电流是1AB．连入电路的电阻始终是8Ω，允许通过的最大电流是1AC．电阻变化范围是0～8Ω，允许通过的最大电流是1AD．当电阻为8Ω时，通过它的电流就是1A15．如图所示电路中，甲、乙两处分别接入电流表及成电压表。
当开关S闭合后，为使两灯串联，则应（）A．甲接电流表，乙接电压表B．甲、乙均接电流表C．甲、乙均接电压表D．甲接电压表，乙接电流16．在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，那么下面的一些探究活动他不能完成的是（）A．探究导体电阻与材料的关系B．探究导体电阻与长度的关系C．探究导体电阻有横截面积的关系D．探究导体电阻与温度的关系17．甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是（）A．R甲=R乙=R丙B．R甲＜R乙＜R丙C．R甲＞R丙＞R乙D．R甲＞R乙＞R丙18．如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）A．B．C．D．二、填空题19．电源是提供__的装置。
电压的单位是____，测量电压的仪器也叫_____，实验室中常用的电压表有两个量程：①0～3V，分度值是_____V；②0～15V，分度值是_____V。
20．就导电性能来说，金属的导电性能一般比非金属______（选填“强”或“弱”）；有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作______，某些物质在温度极低时，电阻会变成零，这就是______现象。
21．由生活常识可知，干燥的木材________导电，但弄湿以后的木材，却________导电；通常情况下，自动照相机能够根据光的强弱自动调整曝光量，所用的感光元件是一个光敏电阻。
制成光敏电阻的主要材料属于________（填“导体”“半导体”或“绝缘体”）。
22．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：（1）在连接电路过程中，开关应处于__状态．（2）在闭合开关前，小明应将滑动变阻器的滑片罝于__端（选填“A”或“B”），并采用__的方法来确定电压表的量程．（3）如乙图所示，电压表的读数为__V．23．在如图甲所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则可将M接A或B后，N再接___。
如图乙所示是电阻箱，其连入电路的有效电阻是___Ω；24．如图所示为旋转式变阻器，是通过改变接入电路的电阻片的_____来改变其连入电路的电阻的大小。
若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是____段（选填“AP”、“PB”或“AB”）。
若将该旋转式变阻器接入收音机中当作音量开关，当轴沿顺时针方向旋转时，收音机的音量将____（选填“变大”、“变小”或“不变”）。
25．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。
AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻接触点，电路中接有一个小灯泡，测风力时，闭合开关S。
通过分析可知：金属杆O C与弧形电阻AB组合在一起相当于一个______________，风力越大，接入电路中的电阻越_________，电流越________，小灯泡越_________。
所以，观察小灯泡的亮度可以粗略地反映风力的大小，若要提高该装置反映风力大小的性能，可采取的方法是__________。
三、探究题26．用如图所示的电路来探究串联电路的电压特点时；（1）实验中应选择规格________（填“相同”或“不相同”）的灯泡。
（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录在如表中。
分析实验数据，可得到申联电路的电压特点是（用公式写出）_____________。
（3）进行多次实验的主要目的是__________（填“寻找普遍规律”或“减小实验误差”）。
27．用滑动变阻器改变小灯泡亮度的实验：（1）按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，请以笔画线代替导线把电路的连接起来。
（2）在接线过程中，开关应处于状态；（3）闭合开关前，滑动变阻器的滑片应移到端（A/B）；（4）如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？。
28．在“探究影响导体电阻大小的因素”实验中，某小组提出了如下猜想：猜想一：导体电阻跟导体长度有关猜想二：导体电阻跟导体粗细有关猜想三：导体电阻跟导体材料有关（1）分别选取图中的导线（其中ab、cd、gh为镍铬合金丝，ef为铜丝，且cd横截面积较其它的大，其余横截面积相同）来进行探究活动，这种实验方法被称为________。
实验中通过比较电路中_________的大小，判断导体电阻的大小。
（2）验证猜想三时，则应选取导体_________和_________来进行实验。
参考答案1．B【详解】A．是插座符号，故选项A不符合题意；B．是滑动变阻器的符号，故选项B符合题意；C．是定值电阻的符号，故选项C不符合题意；D．是电源的符号，故选项D不符合题意。
2．C【详解】ABD．橡胶棒、塑料梳子、体温计(玻璃外壳)都不容易导电，是绝缘体，故选项ABD不符合题意。
C．金属勺子是金属制品，容易导电，是导体，故选项C符合题意。
3．D【详解】LED灯中的发光二极管由半导体材料制成。
故选项D符合题意。
4．D【详解】A、B．由图可知，A、B两图中滑动变阻器接左下端接线柱，使用的是左段电阻丝，当滑片向右移时，接入电路的电阻丝长度变长，则电阻变大。
故A、B不符合题意。
C．图中滑动变阻器同时接了下端接线柱，此时滑片不起作用，即当滑片向右移时，接入电路的阻值不变。
故C不符合题意。
D．图中滑动变阻器接右下端接线柱，使用的是右段电阻丝，当滑片向右移时，接入电路的电阻丝长度变短，则电阻变小。
故D符合题意。
5．C【详解】A．电压表接入电路时，注意电流必须从“+”接线柱流入，“−”接线柱流出，故选项A正确，不符合题意；B．电压表可以用来直接测量电源电压，故选项B正确，不符合题意；C．电压表测量电压时，必须与被测电路并联，故选项C错误，符合题意；D．电压表在使用时，必须正确选择电压表量程，使被测电压不会超过其量程，故选项D正确，不符合题意。
6．D【详解】金属容易导电，是因为金属导线里面有大量的自由电子。
故D符合题意。
7．C【详解】AD．只对灯泡玻璃芯加热，玻璃芯能否导电不能判断。
故选项AD不符合题意；B．灯泡玻璃芯与小灯泡并联，无论玻璃芯是否导电，小灯泡都能发光。
故选项B不符合题意；C．灯泡玻璃芯与小灯泡串联，对玻璃芯加热，如果灯泡发光，说明玻璃芯能导电；如果灯泡不发光，说明玻璃芯不导电。
故选项C符合题意；8．D【详解】A．导体容易导电，是因为导体内有能够自由移动的电荷；故选项A不符合题意；B．绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷。
故选项B不符合题意；CD．导体和绝缘体没有绝对的界限。
如：玻璃加热到红炽状态时，就变为导体；故选项C 不符合题意，选项D符合题意。
9．C【解析】【详解】根据题意知道，炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，由于石墨是一种导体，大量石墨粉落在电器上，会使设备发生短路现象造成电厂停电，故只有C符合题意。
10．B【详解】在A. B两个金属夹之间分别接入下列物体时，若接入导体，则灯泡发光；若接入绝缘体则灯泡不发光；铅笔芯材料是碳，是导体；铜制钥匙和钢制小刀材料是金属，是导体；接入时，灯泡发光；塑料直尺材料是塑料，属于绝缘体，接入时，灯泡不发光；故选项ACD不符合题意，选项B符合题意。
11．B【详解】由图可知，当开关闭合时，L与R串联，电压表与R并联，测的是R两端的电压。
故B正确，ACD错误。
12．B【解析】【详解】A.电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B.电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；C.把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D.在电阻丝外表涂上一层铜，横截面积变大，长度不变时电阻变小，故D错误。
