浅谈室外给排水管道工程设计摘要：给排水工程是建筑工程的重要组成部分，管道工程设计在是必不可少的。
目前，我国的建筑行业发展迅猛，随着人们生活水平的不断提高，对排水系统的工程设计方面提出了更高的要求，保证其使用的安全性和稳定性。
关键词：室外给排水管道工程设计前言住宅建筑小区的给排水管道系统看似简单，但却与我们的生活息息相关，关系到人民的身心健康。
从满足人们优良生活环境和小区再改建扩建，确保小区给排水管网的安全、环保、可持续发展角度出发，准确计算小区给排水水量，合理选用给排水管道材料，做好城市地下管线的综合，都应引起设计人员高度重视。
一、室外给水管道设计1、管线的布置给水工程设计应以批准的当地城镇（地区）总体规划和给水工程总体规划为主要依据。
给水体制（分质、分区、分压、环状、支状）的选择，应更根据城镇和工业企业规划、用水规模、用水性质、水压、地形等条件综合考虑确定。
相关规范中提出配水管线尽量布置在道路外侧，一般在城市室外配水管网的初步设计中，设计规划部门出于对所有地下管线的综合考虑，有可能安排在机动车道或慢车道下。
随着城市道路等级的逐渐提高，以及地下管线的复杂程度的提高，应考虑适当多增加一些甩口，以满足城市美化和生产生活的需要。
同时供水主干管上也不宜开口过多，可考虑结合地下旁通式消防甩口。
实际上在交通密集路段、道路横断面较宽路段（规范规定大于50m）以及市区输水干线管径较大的路段，都应考虑铺设复线。
另外，城市地下管线布置综合管廊，距离一般城市还较遥远，如果给水管线布置在车道下面，最好尽量减少在车道上做井。
除必不可少的干线闸、排气等井外，像分线闸、地下旁通式消防等井尽量甩到便道上。
管线综合规划一般都本着“有压让无压”的原则。
设计人员在管线交叉时，喜欢将给水管线深埋；而自来水管理部门在满足冰冻和荷载的情况下，出于维护和造价的考虑，喜欢浅埋。
在实际工作中，室外地下管线越来越复杂，给水管线在不断穿越其他管线后，可能会造成给水管道频繁的上下起伏，不仅会增加很多的排气、增大水头损失，还可能增加隐患点。

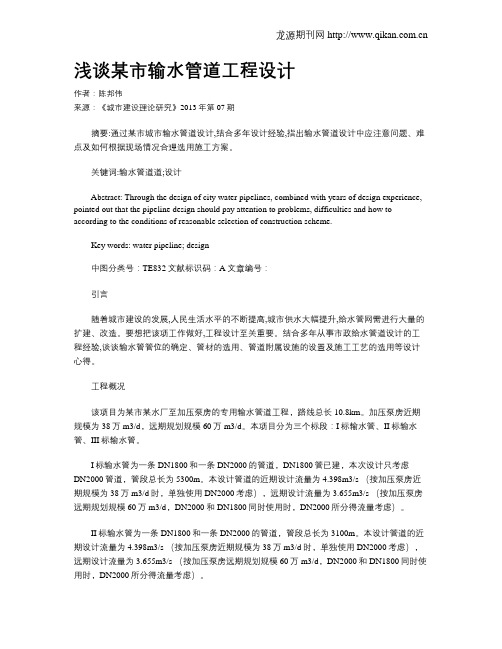

浅谈某市输水管道工程设计作者：陈邦伟来源：《城市建设理论研究》2013年第07期摘要:通过某市城市输水管道设计,结合多年设计经验,指出输水管道设计中应注意问题、难点及如何根据现场情况合理选用施工方案。
关键词:输水管道道;设计Abstract: Through the design of city water pipelines, combined with years of design experience, pointed out that the pipeline design should pay attention to problems, difficulties and how to according to the conditions of reasonable selection of construction scheme.Key words: water pipeline; design中图分类号：TE832文献标识码：A文章编号：引言随着城市建设的发展,人民生活水平的不断提高,城市供水大幅提升,给水管网需进行大量的扩建、改造。
要想把该项工作做好,工程设计至关重要。
结合多年从事市政给水管道设计的工程经验,谈谈输水管管位的确定、管材的选用、管道附属设施的设置及施工工艺的选用等设计心得。
工程概况该项目为某市某水厂至加压泵房的专用输水管道工程，路线总长10.8km。
加压泵房近期规模为38万m3/d，远期规划规模60万m3/d。
本项目分为三个标段：I标输水管、II标输水管、III标输水管。
I标输水管为一条DN1800和一条DN2000的管道，DN1800管已建，本次设计只考虑DN2000管道，管段总长为5300m。
本设计管道的近期设计流量为4.398m3/s （按加压泵房近期规模为38万m3/d时，单独使用DN2000考虑），远期设计流量为3.655m3/s （按加压泵房远期规划规模60万m3/d，DN2000和DN1800同时使用时，DN2000所分得流量考虑）。
港口室外给排水设计思路浅析摘要：港口工程项目的室外给排水工程属于市政工程的范畴，按其工程性质不同分为：工业、民用、港口码头等。
不同的工程性质对给排水设计的要求也不同，因此，设计人员在进行给排水设计时，必须结合建设项目的性质、规模、使用功能和使用要求等具体情况，采取相应的设计方法和技术措施。
关键词：港口室外；给排水设计；思路本文主要针对港口码头工程项目中室外给排水系统的设计进行分析探讨，重点介绍港口码头工程项目室外给排水系统的特点和设计原则，并结合实际项目中的设计实例，对港口码头工程项目室外给排水系统的设计思路进行总结和归纳，以期为类似工程项目的室外给排水系统设计提供参考。
1、工程概况本项目为某大型内河港口，建设内容包括码头、引航道、堆场等配套设施，总用地面积约为7.7公顷，设计规模为20万t级杂货码头及2万t级散货泊位各1个，设计年吞吐量约为1600万t。
项目主要生产用水采用天然水和工业用水两种方式，其中工业用水采用海水淡化方式，生活用水采用海水淡化及市政自来水进行供应。
本项目室外给排水设计范围为：引航道（约3km）、堆场（约1km）、引航道西侧绿化带（约0.5km）。
室外给排水设计范围内的给水管网包括：一根DN250给水主管及一根DN500给水分支管，室外排水系统包括：雨水管、污水管、合流管、消防管、景观水池等。
本项目室外给排水设计范围内的管道布置方式主要分为两种：一种是从码头后方布置；另一种是从堆场后方布置，主要是为了满足码头后方区域的消防用水。
2、给排水设计原则（1）新建码头工程项目在进行室外给排水设计时，应充分考虑项目所在地的环境、气候、水文等因素，尽量采用先进的技术和工艺，使给水系统满足生产用水要求；同时也要充分考虑当地水资源的状况，确保取水水源的可靠性。
（2）结合当地自然条件，合理布置给排水管网，尽量减少管道建设长度，以节省投资。
（3）根据当地的水文、气象等资料，结合当地气候条件及气象资料，合理选择给水、排水系统及管材和管径；在满足使用要求的前提下，应充分考虑节约用水。

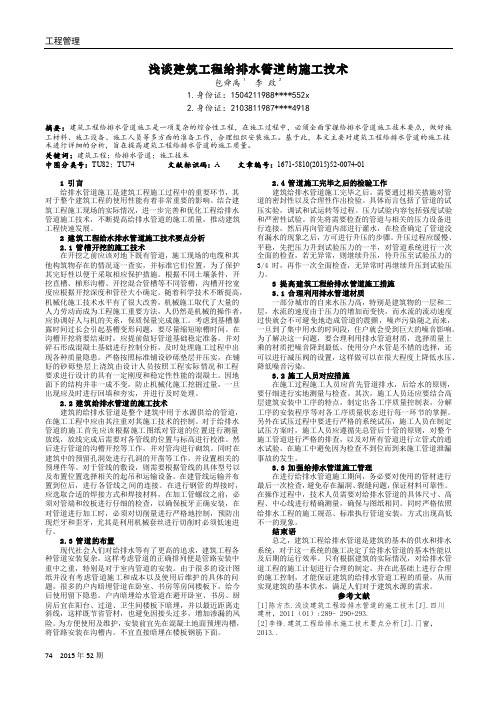

工程管理74 2015年52期浅谈建筑工程给排水管道的施工技术包舜禹1李政21.身份证：1504211988****552x2.身份证：2103811987****4918摘要：建筑工程给排水管道施工是一项复杂的综合性工程，在施工过程中，必须全面掌握给排水管道施工技术要点，做好施工材料、施工设备、施工人员等多方面的准备工作，合理组织安装施工。
基于此，本文主要对建筑工程给排水管道的施工技术进行详细的分析，旨在提高建筑工程给排水管道的施工质量。
关键词：建筑工程；给排水管道；施工技术中图分类号：TU82；TU74 文献标识码：A 文章编号：1671-5810(2015)52-0074-011 引言给排水管道施工是建筑工程施工过程中的重要环节，其对于整个建筑工程的使用性能有着非常重要的影响。
结合建筑工程施工现场的实际情况，进一步完善和优化工程给排水管道施工技术，不断提高给排水管道的施工质量，推动建筑工程快速发展。
2 建筑工程给水排水管道施工技术要点分析2.1 管槽开挖的施工技术在开挖之前应该对地下既有管道，施工现场的电缆和其他构筑物存在的情况逐一查实，并标准它们位置，为了保护其完好性以便于采取相应保护措施。
根据不同土壤条件，开挖直槽、梯形沟槽、开挖混合管槽等不同管槽，沟槽开挖宽度应根据开挖深度和管径大小确定。
随着科学技术不断提高，机械化施工技术水平有了很大改善，机械施工取代了大量的人力劳动而成为工程施工重要方法，人仍然是机械的操作者，应协调好人与机的关系，保质保量完成施工。
考虑到基槽暴露时间过长会引起基槽变形问题，要尽量缩短晾槽时间。
在沟槽开挖将要结束时，应提前做好管道基础稳定准备，并对碎石形成混凝土基础进行控制分析，及时处理施工过程中出现各种质量隐患。
严格按照标准铺设砂砾垫层并压实，在铺好的砂砾垫层上浇筑由设计人员按照工程实际情况和工程要求进行设计的具有一定刚度和稳定性性能的混凝土。
因地面下的结构并非一成不变，防止机械化施工挖掘过量，一旦出现应及时进行回填和夯实，并进行及时处理。
浅谈湿陷性黄土地区给排水管道设计作者：郑琳来源：《砖瓦世界·下半月》2019年第09期摘要：湿陷性黄土在我国东北、西北、华中和华东部分地区广泛分布，因其遇水易沉陷，在这些地区进行给排水管道设计安装时，应充分考虑湿陷性黄土的影响，尽量减小直至消除湿陷性对给排水管道和建筑物的危害。
本文针对一工程实例来介绍湿陷性黄土地区给排水管道安装设计。
关键词：建筑物分类;管道的安装;管道基础;管道材质及接口;施工过程中的质量控制和使用维护湿陷性黄土是在一定压力下受水浸湿，土结构迅速破坏，并产生显著附加下沉的黄土。
湿陷性黄土广泛分布于我国东北、西北、华中和华东部分地区。
管道在此地敷设时，如果处理不当，会造成管道外壁受力分布不均匀，导致悬空敷设，产生拉断等现象对管道和建筑物的安全造成威胁。
因此在这个地区进行给排水管道设计安装时，应充分考虑湿陷性黄土的影响，尽量减小直至消除湿陷性对给排水管道和建筑物的危害。
本文针对太原长风东街某住宅小区的室内外给排水工程，介绍了建筑物分类，管道的安装，管道基础，管道材质及接口和施工过程中的质量控制和使用维护。
项目地址位于太原市长风东街北侧、东风路东侧。
根据该场地地质报告，本项目的地基土可分为2层，上层为湿陷性粉土;下层为粉质粘土。
本场地为Ⅱ级（中等）自重湿陷性场地。
本小区拟建建筑物主要为别墅及建筑高度不大于54m的二类高层住宅，均含有地下室。
一、建筑物分类《湿陷性黄土地区建筑规范》GB50025-2004第3.0.1条规定，由于湿陷性黄土场地的局限性，建筑物应根据种类、使用功能、地基是否可能受水浸湿、对使用期间建筑物不均匀沉降限制的要求严格程度，分为甲、乙、丙、丁四类。
凡是划分为甲类建筑的，地基要求严格，不允许预留沉降范围。
因场地湿陷性为Ⅱ级自重，埋地管道与建筑物之间的防护距离，别墅为5m，二类高层为6～7m。
根据规范规定，防护距离自建筑物外墙轴线算起。
二、管道的安装本工程室内地面（±0.000）以上的管线系统按常规设计。
浅谈室外给水管道支墩的合理设置摘要：本文围绕浅谈室外给水管道支墩的合理设置展开讨论，为室外给水管道支墩设置提供参考依据。
在室外进行给水管道支墩设置时，施工企业应掌握支墩施工的要点，其中支墩受力要点最为关键，计算支墩受力的位置以及所能承担的荷载，使设置的支墩更加合理，才能使室外给水管道安全稳定的运行。
关键词：室外；给水管道；支墩引言：现阶段在室外给水管道支墩设置过程中，由于工程时间较短，施工企业施工速度较快，导致支墩设置出现许多问题，分别为混凝土强度问题、支墩转折点拉脱问题以及支墩尺寸未满足设计要求问题等。
针对上述问题，施工企业应规划合理的设置方案，保证设置的尺寸以及混凝土强度均能达到标准。
1.室外给水管道支墩设置现状在室外给水管道支墩设置过程中，要求施工企业应按照《柔性接口给水管道支墩》标准进行设置。
但是在室外给水管道施工时，由于给水管道关乎人们日常生活和工作，需要施工企业在较短的时间内完成支墩设置，以便快速恢复供水。
由于支墩设置时间较短，在施工中会出现以下问题，严重影响给水管道支墩设置的合理性：一，根据《柔性接口给水管道支墩》标准，要求施工企业必须等到混凝土支墩强度达到强度后，才能恢复管道通水。
但是在实际施工过程中，由于设定明确的供水时间，在混凝土支墩未达到标准后，给水管道已经恢复通水，在管道供水产生的应力作用下，混凝土支墩的转折位置，极易出现拉脱情况。
一般情况下，施工企业会在完成混凝土浇筑的一天后恢复通水，但是一天的时间，混凝土的强度仅为最终强度的20%。
混凝土的强度与温度和龄期有密切的关系，在环境温度稳定在20℃时，混凝土达到强度的龄期为28天。
此外施工企业缺乏对混凝土支墩的养护，混凝土支墩极易出现质量问题；二，在支墩施工过程中，由于施工空间较小，并且施工条件有限，施工企业无法按照设计要求进行支墩设置，导致支墩尺寸与设计尺寸存在较大的差异。
1.支墩受力计算在给水管道支墩设置过程中，要求支墩可以保证给水管道处于相同的水平面，同时在支墩设置时，要求管道所在的高程必须超过地下水高程。
2019浅谈湿陷性黄土地区给排水管道设计郑琳山西省晋设拓凡建筑设计咨询有限公司摘要：湿陷性黄土在我国东北、西北、华中和华东部分地区广泛分布，因其遇水易沉陷，在这些地区进行给排水管道设计安装时，应充分考虑湿陷性黄土的影响，尽量减小直至消除湿陷性对给排水管道和建筑物的危害。
本文针对一工程实例来介绍湿陷性黄土地区给排水管道安装设计。
关键词：建筑物分类；管道的安装；管道基础；管道材质及接口；施工过程中的质量控制和使用维护湿陷性黄土是在一定压力下受水浸湿，土结构迅速破坏，并产生显著附加下沉的黄土。
湿陷性黄土广泛分布于我国东北、西北、华中和华东部分地区。
管道在此地敷设时，如果处理不当，会造成管道外壁受力分布不均匀，导致悬空敷设，产生拉断等现象对管道和建筑物的安全造成威胁。
因此在这个地区进行给排水管道设计安装时，应充分考虑湿陷性黄土的影响，尽量减小直至消除湿陷性对给排水管道和建筑物的危害。
本文针对太原长风东街某住宅小区的室内外给排水工程，介绍了建筑物分类，管道的安装，管道基础，管道材质及接口和施工过程中的质量控制和使用维护。
项目地址位于太原市长风东街北侧、东风路东侧。
根据该场地地质报告，本项目的地基土可分为2层，上层为湿陷性粉土；下层为粉质粘土。
本场地为Ⅱ级（中等）自重湿陷性场地。
本小区拟建建筑物主要为别墅及建筑高度不大于54m的二类高层住宅，均含有地下室。
一、建筑物分类《湿陷性黄土地区建筑规范》GB50025-2004第3.0.1条规定，由于湿陷性黄土场地的局限性，建筑物应根据种类、使用功能、地基是否可能受水浸湿、对使用期间建筑物不均匀沉降限制的要求严格程度，分为甲、乙、丙、丁四类。
凡是划分为甲类建筑的，地基要求严格，不允许预留沉降范围。
因场地湿陷性为Ⅱ级自重，埋地管道与建筑物之间的防护距离，别墅为5m，二类高层为6~7m。
根据规范规定，防护距离自建筑物外墙轴线算起。
二、管道的安装本工程室内地面（±0.000）以上的管线系统按常规设计。
浅谈室外给排水管道工程设计
【摘要】给排水工程是建筑工程的重要组成部分，随着经济的发展，人们对于给排水工程的要求也越来越高。
因此，对室外给排水管道工程设计进行分析是非常有必要的。
【关键词】室外给排水；管道工程；设计
一、前言
文章对室外给水管道设计中的要素，如:管线的布置、管材的选用等进行了介绍和阐述，通过分析，并结合自身实践经验和相关理论知识，对室外给排水管道设计时需注意的问题进行了探讨，具有一定的借鉴意义。
二、室外排水管道工程设计
1、排水体制的选择
排水体制（分流制或合流制）的选择，应更根据城镇和工业企业规划、当地降雨情况和排放标准、原有排水设施、污水处理和利用情况、地形和水体等条件，综合考虑确定。
新建地区的排水系统宜采用分流制。
2、排水量确定
现就分流制体制的排水量确定进行分析。
（1）污水设计总流量Q（L/s）
Q=Q1+Q2+Q3
其中：1 Q1为居住区生活污水设计流量（L/s）。
按下式计算
Q1=n×N×Kz / (24×3600)
n----污水定额（L/(人*d)），含居民生活污水定额和综合生活污水定额，可按当地用水定额的80%~90%采用。
N ----设计人口数
Kz----生活污水量总变化系数，按《室外排水设计规范》有关规定计取或按实际数据采用。
2 Q2为工业企业内生活污水量、淋浴污水量（L/s）。
3 Q3为工业企业的工业废水量（L/s）。
工业废水量级及其总变化系数应根据工艺特点确定，并与国家现行的工业用水量有关规定协调。
（2）雨水设计流量Q（L/s）
按下式计算：
Q=F×q×ψ
其中：1 F为汇水面积（ha）
其划分应结合地形坡度、汇水面积的大小及雨水管道布置等情况划定。
地形较平坦时，可按就近排入附近雨水管道的原则划分汇水面积；地形坡度较大时，应按地面雨水径流的水流方向划分汇水面积。
2ψ为径流系数。
按《室外排水设计规范》有关规定计取。
3 q为设计暴雨强度（L /（s* ha））。
按下列公式计算：
q=167A1（1+ClgP）/（t+b）n
式中t---降雨历时（min）。
t=t1+mt2，t1为地面集水时间，一般取5~15min；m为折减系数，暗管取2，明渠取1.2；t2为管渠内雨水流行时间。
3.管径确定
管径确定时应考虑远近期结合，同时照顾经济性和可靠性。
管径确定涉及设计供水量及经济流速的确定。
设计供水量根据下列各种用水确定：
(1)综合生活用水：包括居民生活用水和公共建筑用水。
根据居民生活用水定额或综合生活用水定额及最高13时变化系数综合分析确定。
(2)工业企业生产用水和工作人员生活用水：生产用水量根据生产工艺要求确定；工作人员生活用水量(含淋浴用水量)根据车间性质确定。
(3)消防用水：消防用水量、水压及延续时问等根据现行有关规定确定。
(4)浇洒道路和绿地用水：根据路面、绿化、气候和土壤等条件确定。
(5)未预见水量及管网漏失水量：按最高日用水量的百分比计(按不同地区取值)。
应综合考虑管网造价与经营费用，确定经济流速，从而确定经济管径，使管网造价与经营费用之和为最小。
设汁时常采用平均经济流速来确定管径，当D=lOO～4OOmm时，平均经济流速取0.6～0.9m／s；当D≥400mm时，平均经济流速取0.9～1.4m／s，大管取大值，小管取小值。
4.管线平面位置的确定
配水管网应根据用水要求合理分布于全供水区。
在满足各用户对水量、水压的要求及考虑施工维修方便的前提下,应尽量缩短配水管线的总长度,以便节省投资。
供水管网应设计成环状,当允许间断供水时,可设计为树枝状,但应考虑将来连成环状管网的可能。
相关规范中提出配水管线尽量沿现有或规划道路敷设。
实际工作中,城市规划部门出于对所有地下管线的综合考虑, 有可能安排在机动车道或慢车道下。
由于好多城市规划部门重视地上,忽视地下,致使地下管线未按统一规划施工,谁先施工就占用有利位置,致使后来施工的管线相互交叉,给水管道与其他工程管线之间的最小距离很难保证。
另外随着城市道路等级的逐渐提高,以及地下管线的复杂程度的提高,规划的道路加宽,好多原来在人行道的管线埋在慢车道下,增加维修难度。
要做好管道定线,需要规划部门要作出长远综合规划,对地下各种管线统一考虑,减少变化。
室外排水管道的布置应根据建筑总体规划、道路和建筑布局、地形、污水和雨水的排泄方向等情况综合考虑确定,力求管线短,埋深浅,能自流排放,且在设计污水管渠时,对每一独立系统或设置泵站的管道, 宜在总出口处设置计量设施。
排水管道的布置程序一般按干管、支管和户前管的顺序进行,干管一般布置在地形较低的地带沿路敷设; 在排水较难的地势上主污水渠道排水坡度宜按照管径取合适的坡度,过小则会造成排水不畅,管道堵塞;过大则虽有利于排水,但受内外落差限制而无法增大主污水渠道深度的情况下, 只能在上坡地面上进行大面积垫土,不经济。
三、室外给排水管道设计时需注意的问题
1.混凝土支墩设置
给水铸铁管特别是球墨铸铁管在室外给水管道工程中应用较为广泛。
一般在施工较大口径的室外给水铸铁管时，多在如下位置处：如管道系统的水平弯头、三通、管道末端及返弯处需设置混凝土浇注的支墩。
支墩的作用主要是消除由于管内水的压力或土壤条件较差，使在上述的部位产生一将管道沿其水流切线方向外推的力，而导致管道接口处松动。
一般在管径大于350mm及在松软土壤敷设时考虑设置。
2.钢管防腐
在管径要求大、受水压力高路段，及穿越铁路、河谷和地震区等管段较常采用钢管敷设。
钢管埋地敷设时，管材会受到土壤、地下水的浸蚀，同时还会受到地下杂散电流的影响，使金属表面产生电化学作用而损坏金属表层，故必须采取能隔绝对管道腐蚀及减少杂散电流对管道电化作用的防腐绝缘层，以延长管道使用寿命。
埋地钢管一般采用水泥砂浆内防腐，外防腐一般采用石油沥青及环氧煤沥青，分普通级、加强级、特加强级三个等级，设计时应根据具体情况合理选择。
3.钢筋混凝土管接口选择
用于排水的混凝土管的管口形式常用的有平口管、企口管和承插口管。
管口形状不同，接口的方法也不同。
管道接口一般分为柔性接口、刚性接口、半柔性接口三种。
橡胶圈接口、沥青油膏、石棉沥青卷材接口等均为柔性接口，刚性接口常见的有水泥砂浆、钢丝网水泥砂浆抹带接口，而石棉水泥接口则为半柔性接口。
对于接口要求强度较高、严密性闭水性较好的污水管道宜采用柔性或半柔性接口。
4.管线高程控制
管线高程控制应从多方面进行综合考虑：为保证管线所服务区域雨污水能顺畅排入，要求管线要有足够的埋深；而随着埋深增大，挖槽深度增加，施工难度也随之增大，特别是在土质较为软弱地段更为突出，这样必然提高管网造价；同时城市道路下的市政管线错综复杂，为在高程上使各管线基本相互错开，也应合理控制各管线高程，一般来说，从上至下管线顺序依次为电力管（沟）、电讯管（沟）、煤气管、给水管、热力管、雨水管、污水管。
4.给水管道水压试验及冲洗消毒
钢管为工作压力加上0.5MPa，且不小于0.9MPa。
球墨铸铁管为当工作压力小于0.5MPa时，试验压力应为工作压力的2倍；当工作压力大于0.5MPa时，试验压力等于工作压力加上0.5MPa，试压前必须排气，否则试压管道发生少量漏水时从压力表上就难以显示，压力表指数也不稳，致使下跌。
排气孔通常设置在起伏的顶点处，对长距离水平管道上，须进行多点开孔排气。
灌水排气须保证排出水流无气泡，水流速度不变。
在打压过程中要注意观察压力表，水压升至试验压力后，保持恒压10min，检查接口、管身无破损及漏水现象时，管道强度试验为合格。
在试验压力下，10min降压不超过0.05MPa时，可认为严密性试验为合格，消毒通常采用含量不低于20mg/L氯离子的清洁水浸泡24h后，再次冲洗，直至水质管理部门样化验合格为止。
四、结束语
随着城市的发展，室外给排水管道设计应该从长远角度出发，在严格遵守相关条例规定的基础上，充分考虑气候因素、人文因素、城市发展状况等因素来进行设计。
参考文献
[1]杨现立,杨红宾.室外给排水管道工程设计分析[J].山西建筑.2007(23)
[2]张荃,罗永亮.试析市政给排水管道的设计与施工技术[J].黑龙江科技信息.2009(32)
