关于室外给水管道工程设计探讨
摘要：介绍了室外给排水管道工程设计中需要着重考虑的几点问题,并对设计时应注意的问题进行了探讨,指出给排水管道工程
设计应根据实际情况,从技术可行性、经济合理性出发综合考虑设计。
关键词：给水管道管材选用
前言
室外的给水系统的管道工程设计是一个非常复杂的系统，它受多方面的影响。主要是给水管的管径、给水系统的管材选用以及在施工过程中所要注意的一些问题。
1 对于给水系统的管道管径的选择
远近期结合，同时照顾经济性和可靠性是管径确定时所要考虑的方面。管径确定涉及设计供水量及经济流速的确定。设计供水量根据下列各种用水确定。第一个方面是综合生活用水，它主要是公共建筑用水和居民生活用水。根据居民生活用水定额或综合生活用水定额及最高日时变化系数综合分析确定。第二个方面是工作人员生活用水和工业企业生产用水：生产用水量根据生产工艺要求确定；工作人员生活用水量（含淋浴用水量）根据车间性质确定。第三个方面是消防用水，它主要是根据现行有关规定进行对消防用水量、水压及延续时间等的确定。第四个方面是浇洒道路和绿地用水：根据路面、绿化、气候和土壤等条件确定。
2 对于给水系统的管道的管材选用
目录 一、室外给水系统工程概况 (2) 1.1市政给水管道简介 (2) 1.2主要设备（或用水点）简介 (2) 1.3管材及安装 (2) 二、编制依据 (2) 三、施工准备 (2) 四、施工工艺流程： (3) 五、施工工艺及方法 (3) 5.1管道的安装 (3) 5.2管道的连接 (4) 5.3沟槽的开挖、回填 (4) 5.4其它注意事项 (6) 六、管道系统水压试验和冲洗消毒 (6) 6.1试验前准备工作 (6) 6.2水压试验 (7) 6.3管道冲洗和消毒 (8) 七、质量保证措施 (8) 八、安全及文明施工措施 (8) 九、成品保护 (9)
一、室外给水系统工程概况 1.1市政给水管道简介 本工程室外给水管道接自两路市政自来水管道，常年水压为0.30MPa；两路供水管路的水表井水表前管道及设备由市政施工，水表以后室外给水管道由我单位施工。 1.2主要设备（或用水点）简介 1.2.1 本工程用水分室内和室外两部分，室外用水分为消防和绿化用水，室外 消防用水量为30升/秒。 1.2.2 室内用水本工程设计最高日生活用水量为1450立方米，最大小时用水 量为270立方米；生活用水标准为50升/人.天。室内消防用水量为40升/秒；火灾延续时间为3小时。 1.3管材及安装 本工程室外给水管道采用高密度HDPE给水管及相应接口。 二、编制依据 2.1设计说明及施工图； 2.2《给水排水管道施工及验收规范》GB50268-97； 2.3《建筑排水用硬聚氯乙烯(PVC-U)管道安装》96S406; 2.4《室外消火栓安装》01S201; 2.5国标图集02S515 2.6HDPE管厂家提供的相关管道安装工艺及方法 三、施工准备 3.1掌握外线各管线坐标走向，并结合设计要求及相关规范和现场情况编制切实可 行的施工方案。
2K315012 熟悉普通顶管施工工法 顶管法优点：土方开挖和回填量减少；不必拆除地面障碍物；不会影响交通；跨越河流时，不必修建围堰或进行水下作业；消除冬雨期影响；不必设置基础和管座；减少管道沿线的环境污染； 管道不开槽施工方法,按其顶进的方式有人工挖土、机械挖土、水力机械、挤压法。 一、工艺与特点 顶管法的特点是顶管管道既起掘进空间的支护作用，又是构筑物的本身。 二、适用范围 顶管适用土层很广，特别适用于黏性土、粉性土和砂土，也适用与卵石、碎石、风化残积土等非黏性土。对于淤泥、沼泽地及岩石不适用。 三、管材及附属工具 顶管所用管材常用的有钢管和钢筋混凝土管两种。 顶管所用的附属工具是工具管，工具管是顶管的关键机具，一般应具有以下功能：掘进、防坍、出泥和导向等。工具管一般采用钢板焊制。 四、工作坑的布置 (一)位置的确定 工作坑(井)是顶管施工的工作场所，其位置可根据以下条件确定： 2．单向顶进时，应选在管道下游端，以利排水； 3．考虑地形和土质情况，有无可利用的原土后背等； 6．距水源、电源较近； 7．不宜设置于工厂企业、里弄出口处及高压线下方。 (二)工作坑的施工
工作坑的形成，一种方式是采用钢板桩或普通支撑，坑底用混凝土铺设垫层和基础；一种方法是利用沉井技术，用混凝土封底。前者适用于土质较好、地下水位埋深较大的情况；后者与之相反，混凝土井壁既可以作为顶进后背支撑，又可以防止塌方。 工作坑的支撑应形成封闭式框架，矩形工作坑的四角应加斜撑。 五、顶进系统 管道顶管中的顶管系统包括：导轨、顶铁、千斤顶(油泵)、后背及后座墙。 (一)导轨 导轨的作用是支托未人土的管段和顶铁，起导向的作用。导轨用工字钢或槽钢做成，两导轨安装牢固、顺直、平行、等高，其纵坡与管道设计坡度一致，标高可略高于设计高程。 (二)顶铁 顶铁是由各种型钢拼接制成，有U形、弧形和环形几种， (三)千斤顶及油泵 千斤顶又称为油缸，是顶管系统的核心，目前大多采用油压千斤顶。 千斤顶应左右对称布置，顶力的合力位置应该和顶进抗力的位置在同一轴线上。 (四)后背及后座墙 (五)吊装设备 吊装设备常用的有：轮式起重机、起重桅杆和门式吊车。起重桅杆一般仅适用于管径较小、顶管规模不大的顶管施工；门式吊车吊装方便，操作安全，应用较广；起重设备严禁超负荷吊装。 六、管道顶进 1．采用手掘式顶管时，将地下水位降至管底以下不小于0.5m处，
1、给水管道施工工序 2.1.1 施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。施工中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。 开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。 2.1.2 机械开槽，槽底预留20cm，由人工清理槽底，确保槽底原土不受扰动。 2.1.3 开槽坡度为1：0.25（当深＞2.5m时，拔台宽度为0.50m），若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。 2.1.4 开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行下道工序。 2.1.5 槽底经验收合格后，采用1：9水泥石屑铺设基础，水泥石屑基础应洒水夯实（夯三遍）以确保密实。 2.2 管道施工 2.2.1 采用DN200HDPE管材，管道接口采用焊接的形式连接，管道的施工应该严格按照《给水排水管道工程施工及验收规范》GB50268-97要求施工。 2.2.2 管材及配件的性能要求： 2.2.2.1施工所使用的管材，管件应分别符合相应〈〈给水用PE管〉〉GB13663-2001的要求，管道上所使用的阀门和管件，其压力等级不应低于管道工作压力的1.5倍。材料进场后及下管前要对管材及附件进行检验，包括文字证明及实物的检查。
2.2.3 管材及配件的运输和存放 2.2. 3.1 管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，应避阳光爆晒。 2.3.3.2 PE管管材、配件堆放时，应放平垫实，堆放高度不宜超过1.5米。 2.3.4 管道的铺设应在沟底标高和管道基础质量检查合格后进行进行，再铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。 2.2.4 管材吊运与下管： 2.2.4.1 管材在吊运及放入沟内时，应应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。 2.2.4.2 每天下班前及时封堵，防止被水浸泡。 2.3 PE管接口施工热熔对接连接2. 3.1热熔对接连接是将电加热板插入两管材接口之间，对管材的连接面加热，当两管材的连接面加热到熔融状态时，抽出加热板，施加一定压力，使之形成均匀一致的凸缘，待冷却后即熔接牢固。是通过热熔对接焊机进行操作的。 2.3.2热熔对接连接一般分为五个阶段；预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。加热温度和各个阶段所需要的压力及时间应符合热熔连接机具生产厂和管材、管件生产厂的规定。 注：热熔对接焊接时，要求管材或管件应具有相同熔融参数，且最好应具备相同的SDR值。另外，采用不同厂家的管件时，必须选择合理的与之相匹配的焊机才能取得最佳的焊接效果。 2.3.3管道连接时，其熔融、对接、加压、冷却等工序所需要的时间，必须按工艺规定，用秒表计时。 2.3.4在保压冷却期间不得移动连接件或在连接件上施加外力。 2.3.5热熔对接连接的施工过程和操作工艺如下： （1）施工过程： A、将待连接管材置于焊机夹具上并夹紧； B、清洁管材待连接端并铣削连接面； C、校直两对接件，使其错位量不大于壁厚的10%；
2K315010城市给水排水管道施工 P101 1、管道开槽施工程序：施工准备工作、沟槽开挖、沟槽支撑、施工排水、管道基础、管道铺设、砌筑检查井及雨水口、质量检查与验收、沟槽回填、竣工验收等部分。 ?2、土方开挖前，应首先查明地下水位、土质及地下现有管道、构筑物等情况，然后制定土方开挖、调运方案及沟槽降水、支撑等安全措施。 3、沟槽开挖时注意： （1 （2 0.8m）。（3）采用吊车下管时，可在一侧堆土，另一侧为吊车行驶路线，不得堆土； （4）机械挖槽应在设计槽底高程以上保留一定余量(不小于200mm)，避免超挖，余量由人工清挖。 （5）不得掩埋消火栓、管道闸阀、雨水口、测量标志及各种地下管道的井盖，且不妨碍正常使用。 （6）挖土机械应距高压线有一定的安全距离，距电缆 （7 （8）采用坡度板控制槽底高程和坡度时，其设置应牢固。对于平面上呈直线的管道，坡度 对于曲线管道，坡度板间距应加密；井室位置、折点和变坡点处，应增设坡度板。坡度板距槽底的高度不宜大于3m。 4、沟槽支撑 (1)支撑类型有横撑、竖撑、板桩撑。 1）横撑与竖撑：湿度小的黏性土挖土深度小时，可用断续式水平挡土板支撑；松散、湿度大的土可用连续式水平挡土板支撑；对松散和湿度很大的土可用垂直挡土板支撑。 2）板桩支撑：基坑较深、地下水位较高、可能出现流砂、未采用井点降水；既挡土又挡水 (2)施工要求 1）支撑要牢固可靠，符合强度和稳定性要求。 2 3）遇到下列情况时，支撑应加强： a.当沟槽挖深与建筑物、地下管线或其他设施的水平距离较近； b.施工便桥的桥台部位；（会有动载） c.地下水排除措施不能疏干槽底土层； d.雨期施工。 4）支撑拆除前应对沟槽两侧的建筑物、构筑物和槽壁进行安全检查。 5 6 7）在回填达到规定要求后，方可拔除钢板桩。拔出后应及时回填桩孔；当用砂灌填时，可冲水助沉。
室外给水管道及设备安装工艺 1适用范围 本工艺标准适用于民用建筑群（小区），工作压力不大于0.6Mpa的室外给水和消防管网的给水铸铁管及镀锌碳素钢管铺设安装。 2施工准备 2.1 材料设备要求 2.1.1 给水铸铁管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件应造型规矩，并有出厂合格证。 2.1.2 镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀。内壁无飞刺，管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象。 2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。 2.1.4 地下消火栓，地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证。 2.1.5 捻口水泥一般采用不小于425#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。水泥必须有出厂合格证。 2.1.6 其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。 2.2 2.2主要机具： 2.2.1 机具：套丝机、砂轮锯、砂轮锯、试压泵等。 2.2.2 工具：手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等。 2.2.3 2.2.3其它：水平尺、钢卷尺等。 2.3 作业条件： 2.3.1 管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。 2.3.2 管沟沟底夯实，沟内无障碍物。且应有防塌方措施。 2.3.3 管沟两侧不得堆放施工材料和其安物品。 3 操作工艺 3.1 3.1工艺流程： 安装准备→清扫管膛→管材、管件、阀门、消火栓等就位→ 管道连接→灰口养护→水压试验→管道冲洗 3.2 根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。 3.3 管道承口内部及插口外部飞刺、铸砂等应预先铲掉，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污

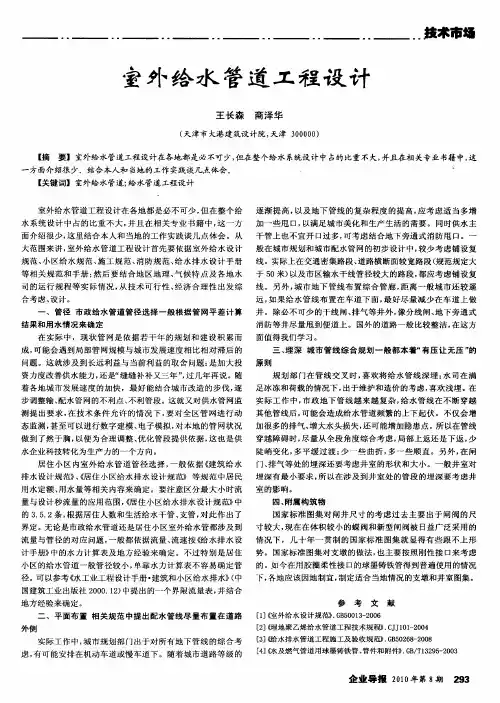

室外给水管道工程设计的想法体会 室外给水管道工程设计的想法体会 室外给水管道工程设计，在整个给水系统设计中占的比重不大，但在给水工程中却是必不可少的，这里来谈谈室外设计的想法体会。 对旧管道更新改造而进行的设计，在新管道定线前一定要调查清楚旧管线及其分支管的具体位置，并尽量不占据旧管线的原有位置，最好保证新旧管网之间有1.5米以上的间距，并且要根据原管道连接的分支管预留管件。这样在新管敷设过程中不至于必须拆旧管线，从而保证旧管线能正常供水，直至并网施工全部完成以后，再 ___废除旧管线。如果规划位置已被各类地下管线占满，布置新管线已无合适位置，不得不占据旧管线原有位置时，则必须采取临时供水措施，如我公司在建设路DN500供水管线设计过程中，由于新管线需占据原DN200旧管线的位置，旧管线势必要事先拆除，不得已沿路敷设了临时管线来解决当地居民的临时用水问题。 在交通密集、道路横断面较宽路段(规范规定大于50米)以及市区输水干线管径较大的路段，应考虑铺设复线。
为降低工程造价，配合市政道路改造，将管道设计在车道下。随着城市道路等级的逐渐提高，以及地下管线的复杂程度的提高，应考虑适当多预留一些接水口，以满足城市美化和生产生活的需要。 供水主管道不宜开口过多，可考虑结合地下旁通式消防预留接口。 如果给水管线布置在车道下面，要尽量减少在车道上做井。除必不可少的干线闸阀、排气等井外，像分支管阀门、地下旁通式消防栓等井尽量设计在人行道上。如我公司配合市政工程管理处对环城东路道路改造，将给水管道及检修阀门和排气阀井设在慢车道上，将分支管阀门、排水阀门及消火栓井设在人行道上。 管径大于700毫米的水平弯头应尽量避免90度。 承插式管道沿曲线铺设时，DN600以下管道的借转角度不超过3度;DN700—DN800以下管道的借转角度不超过2度;DN900以上管道的借转角度不超过1度。 管径应根据设计供水量及流速确定。综合考虑管网造价与经营费用，确定经济流速，从而确定经济管径，使管网造价与经营费用
1K415010 城市给水排水管道工程施工 一．单项选择题 1．给水排水管道采用开槽施工时, 开挖沟槽堆土高度不宜超过（） m。 A．1. 5 B．1.0 C．2.5 D ．2.0 【解析】 给水排水管道采用开槽施工时，沟槽上方堆土高度不宜超过 1.5m。答案A正确，选项 B、C、D 是干扰项。 2．关于沟槽开挖下列说法错误的是（）。 A ．当沟槽挖深较大时，应按每层3m 进行分层开挖 B .开挖沟槽堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m C. 两条或两条以上管道埋设在同一管沟内的合槽施工，宜从流向的下游向上游，逐段开挖 D ?沟槽外侧应设置截水沟及排水沟 【解析】 选项B、C、D说法正确，选项A说法错误，正确说法是“人工开挖沟槽的槽深超过3m 时应分层开挖，每层的深度不宜超过2 m‘，答案A正确。 3. 管道沟槽底部的开挖宽度的计算公式为： B=D i+2 （b i+b2+b3）,则D i代表：（）。 A .管道结构或管座的内缘宽度（mm） B .管道结构或管座的外缘宽度（mm） C.管道一侧的工作面宽度（mm） D .管道一侧的支撑厚度（mm） 【解析】 D i表示管道结构或管座的外缘宽度。答案B正确，选项A、C、D是干扰项。 4. 下列哪项不是柔性橡胶圈密封接口的特点： （）。 A .抗震效果差 B .适应地基变形性强 C.接口在一定转角内不漏水 D .适用于大半径弯道直接安装施工
解析】
柔性橡胶圈密封接口适应地基变形性能强、抗震效果好，而且接口在一定转角内不漏水， 适用于大半径弯道直接安管施工。选项 B 、C、D 是柔性橡胶圈密封接口的特点，选项 A 不是柔性橡胶圈密封接口的特点，答案 A 正确。 5．承插式橡胶密封圈连接宜在环境温度( ) 时进行，插口端不宜插到承口底部。 A .较低 B 0C C.较高 D .高低均可 【解析】承插式橡胶密封圈连接宜在环境温度较高时进行，插口端不宜插到承口底部。答案C 正确，选项A、B、D 是干扰项。 6．电熔连接、热熔连接、机械连接宜在环境温度( )时进行。 A ．较低或接近最低 B ．较高或接近最高 C.> 10C D .温度不限 【解析】电熔连接、热熔连接、机械连接宜在环境温度较低时进行或接近最低时进行。答案A 正确，选项B、C、D 是干扰项。 7．给水预应力混凝土管接口一般为( )。 A ．油麻膨胀水泥砂浆接口B．橡胶密封圈柔性接 口 C ．油麻青铅柔性接口 D ．法兰接口 解析】 预应力混凝土管一般为橡胶密封圈柔性接口，当与管件连接时，需用钢制转换柔性接口 或做钢制法兰转换口连接。答案 B 正确，选项 A 、C、 D 是干扰项。 8．压力管道水压试验的管段长度不宜大于( )km。 A ．2.0 B ．5.0 C ．3.0 D ．1.0 【解析】 压力管道水压试验的管段长度不宜大于 1.0km。答案D正确，选项A、B、C是干扰项。 9．排水方沟在下，另一排水管道或热力方沟在上，高程冲突，上下管道同时施工时管道交叉处理的方法是：( )。 A .排水管道改变方向，从排水管道或热力方沟下面绕过 B .压扁热力方沟断面，其他不变 C.压扁排水方沟断面，同时减小过水断面 D .压扁排水方沟断面，但不应减小过水断面 【解析】 排水方沟在下，另一排水管道或热力方沟在上，高程冲突，上下管道同时施工时增强上
建筑给水排水及采暖工程 施工质量验收规范 Code for acceptance of construction quality of Water supply drainage and heating works
目录 1 一般规定…………………………………………… 2 给水管道安装…………………………………………… 3 消防水泵接合器及室外消火栓安装……………………… 4 管沟及检查井……………………………………………
室外给水管网安装 1 一般规定 1.1 本章适用于民用建筑群(住宅小区)及厂区的室外给水 管网安装工程的质量检验与验收。 1.2 输送生活给水的管道应采用塑料管、复合管、镀锌钢管或给水铸铁管。塑料管、复合管或给水铸铁管的管材、配件，应是同一厂家的配套产品。 1.3 架空或在地沟内敷设的室外给水管道其安装要求按室 内给水管道的安装要求执行。塑料管道不得露天架空铺设，必须露天架空铺设时应有保温和防晒等措施。 1.4 消防水泵接合器及室外消火栓的安装位置、型式必须符合设计要求。 2 给水管道安装 主控项目 2.1 给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时，管顶的覆土埋深不得小于500mm，穿越道路部位的埋深不得小于700mm。 检验方法:现场观察检查。 2.2 给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。 检验方法:观察检查。 2.3 管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内，不应埋在土壤中。 检验方法:观察检查。 2.4 给水系统各种井室内的管道安装，如设计无要求，井壁距法兰或承口的距离:管径小于或等于450mm 时，不得小于250mm；管径大于450mm 时，不得小于350mm。 检验方法:尺量检查。 2.5 管网必须进行水压试验，试验压力为工作压力的1.5 倍，但不得小于0.6MPa。
室外给水工程施工方案 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
一、施工准备 (一)作业条件 1、地下管道铺设必须挖到管底标高，沿着管线铺设位置清理干净，管沟内无杂乱碎石等。 (二)材质要求 本工程室外给水管材采用PE管，管材、管件颜色应该均匀一致，内外表面应该光滑、平整、清洁，应无凹痕、气泡、明显划伤和其他影响性能的表面缺陷。管材断面应切割平整，并应与轴线垂直。产品应有合格证。 二、工艺流程 管沟开挖——管道连接——过渡连接——管道安装——管沟回填——管道试压——管道冲洗——通水试验 三、操作工艺 (一)安装准备 认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。 (二)管道连接 1、PE管相互连接本工程选用热熔对接方式。使用该方法连接时，采用热熔对接焊机，具体步骤如下： 1）把待接管材置于焊机夹具上并夹紧； 2）管材待连接端清洁干净，然后铣削连接面，若连接端不干净，则易产生漏水现象。 3）校直两对接件，使其错位量不大于2mm； 4）放入加热板； 5）加热完毕，取出加热板； 6)迅速接合两加热面，升压至熔接压力30Pa并保压冷却； 7)热熔完成。 2、热熔焊机操作人员应遵循以下焊接参数。 焊接参数表
三)过渡连接 在与金属管及管路附件（如阀门、水表等）的接口连接处采用丝扣或法兰等过渡管件进行连接。 (三)管道安装： 给水PE管的安装 沟槽开挖后，在沟底铺上20cm沙土或合乎可要求的原土整平夯实，回填就地取材。基础通过隐蔽验收后方可进行管道安装。 把预制完的管道运到安装部位按编号依次排开。埋地干管在回填土前进行预检、单项强度试压、评定，并做隐蔽验收，填写隐检记录。埋地干管不得有活接头，埋地管道回填土时，采取保护措施 若沟槽周边没位置，则在沟槽中进行连接和安装，若沟槽周边有场地，则预先在地面上接成一定长度的管路，等到每个焊口都充分冷却后，再整体安装。整体安装可拖拉的最大安全距离为50m。 (四)管沟回填： 管道安装完毕，经验收合格后再进行管道回填。在管道安装与铺设完毕后应尽快回填。 管道回填分两步： 1）用沙土或符合要求的原土回填管道两肋，一次回填高度为100~150 mm,捣实后再回填第二层直到回填到管顶以上至少100mm处。在回填过程中，管道下部与管底的空隙处易被忽略，要注意夯实。管道接口前后200mm范围内不回填，以便试压时观察各接头质量。 2）管道试压合格后的大面积回填（500mm厚），管顶300mm以上部分回填原土并填实，采用机械回填时，要从管的两侧同时回填，机械不得在管上行驶。 管顶以上300mm回填后，在进行管道试压，以防试压时管道系统产生推移。
城市给水排水管道工程施工 开槽管道施工技术 一、沟槽施工方案 (一)主要内容 (1)沟槽施工平面布置图及开挖断面图。 (2)沟槽形式、开挖方法及堆土要求。 (3)无支护沟槽的边坡要求；有支护沟槽的支撑形式、结构、支拆方法及 安全措施。 (4)施工设备机具的型号、数量及作业要求。 (5)不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。
（6）施工安全、文明施工、沿线管线及构（建）筑物保护要求 等。（二）确定沟槽底部开挖宽度 （1）沟槽底部的开挖宽度应符合设计要求。 （2）当设计无要求时，可按经验公式计算确定： B=D0+2x（b}+b2+b3） 式中B管道沟槽底部的开挖宽度，mm; D a--管外径，mm; 摭——管道一侧的工作面宽度，mm（可按表2K315011-1选取）；b2——有支撑要求时，管道一侧的支撑厚度，可取150-200mm; b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板厚度，mm。 管道一侧的工作面宽度表2 管道的外径久（mm） 管道一侧的工作面宽但（mm） 混凝土类管道金属类管道、化学建材管 nw500 刚性接口400 300 柔性接口300 5OO （1）当地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深 度在5m以内、沟槽不设支撑时，沟槽边坡最陡坡度应符合表2K315011-2的规定。 深度在5m以内的沟槽边坡的最陡坡度表2K315011-2 边坡坡度（高：宽） 土的类别 坡顶无荷载坡顶有静载坡顶有动载 WORD文档下载可编辑 室外给排水管道施工方案 、概述 雅保化工（）有限公司PAM 1项目，位于化学工业园，我公司工作围为PAM 1项目的装置区和辅助生产区。本工程室外给水排水包括：生活给水系统、生产给水系统、消防给水系统、循环水系统、脱盐水系统、雨水系统以及生活生产污水系统。管道材质主要有：不锈钢、碳钢、聚乙烯以及钢筋砼；管道连接形式主要为焊接、熔接、承插粘接除脱盐水不锈钢管试验压力为 3.9MPa,其余管试验压力均不大于1.2MP&、编制依据 序号名称规格单位数量 1不锈钢管DN25米190 2碳钢焊管DN100~150米700 3碳钢螺旋焊管DN200~800米920 4HDPE t DN100米430 5HDPE双壁波纹管DN200米350 6钢筋砼管DN300~600米880 7管件DN25~400个80 8阀门DN100~800个18 9消防栓（炮）个11 10阀门井个20 11检杳井个43 12雨水口个42 2 ?《给水排水管道工程施工及验收规》GB50268-97 3 .《埋地钢质管道聚乙烯防腐层技术标准》SY/T4013-1995, 专业技术资料分享 4 .《室外硬聚乙烯给水管道工程施工及验收规》CECS18:90 范文范例精心整理 5 .《建筑给排水及采暖工程施工质量验收规》GB50242-2002 6.《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98 , 7 .《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002, 8.《埋地聚乙烯给水管道工程技术规程》CJJ101-2004, 9 .《建筑给水排水设计规》GB50015-2003 10.标准图S系《给水排水标准图集》：05S502; 02S515; 04S516; 95S518; 01S201; 02S404 三、施工准备 3.1图纸资料的准备 3.1.1熟悉图纸、施工技术标准及验收规，了解设计意图，理解图纸提出的施工要求； 3.1.2参加由业主组织的设计交底工作，澄清设计图纸上存在的问题确定特殊管道的施 工方法； 3.1.3根据设计图纸和设计交底会议纪要，编制详细的施工图材料预算，确定所需材料的 品种、规格、数量和有关标准； 3.1.4考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材 料； 3.1.5对施工人员进行安全教育，特殊工种上岗前培训、取证。焊工必须持有劳动部门 颁发的焊工合格证，其合格项目与管道焊接相适应，其他工种如起重工、电工、探伤工、架子工和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证； 3.1.6制定质量控制点，严格按照控制点的要求进行施工； 3.1.7组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法 及施工中应特别注意的事项。 3.2材料准备、检验及保管 3.2.1根据详细的施工图材料预算，准备所有管道安装所需的材料。业主需提供的材料， word 完美格式 由我单位提供材料清单; 322施工所需的消耗材料（如焊条、焊丝等）须经正规厂家采购，所有材料均须具备产品质量 目录 一、施工准备 (一)、技术准备 (二)、材料要求 (三)、主要机械 (四)、作业条件 (五)、施工组织及人员准备二、给水管道及配件安装 (一)、材料质量要求 (二)、质量标准 三、管沟开挖及回填施工 (一)、操作工艺 (二)、质量标准 四、安全环境保护 (一)、安全措施 一、施工准备 （一）、技术准备 1、施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规和标准图等。 2、已有经过审批的施工组织设计，并向施工人员交底。 3、技术人员向施工班组进行技术交底，使施工人员掌握操作工艺。（二）、材料要求 1、工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。 2、工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。 3、所有材料进入施工现场时应进行品种、规格、外观验收。包装应完好，表面无划痕及外力冲击破损。 4、主要器具和设备必须有完整的安装使用说明书。 5、管道使用的配件的压力等级、尺寸规格等应和管道配套。塑料和复合管材、管件、粘接剂、橡胶圈及其它附件等应是同一厂家的配套产品。 （三）、主要机具 1、施工机具见《施工机具表》 2、测量仪器见《施工测量仪器表》 （四）、作业条件 1、管道施工区域的地面要进行清理，杂物、垃圾弃出场地。管道 走向上的障碍物要清除。 2、在饮用水管道附近的厕所、粪坑、污水坑等应在开工前迁至业主指定的地方。并将脏物清除干净后进行消毒处理，方可将坑填实。 3、在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记。 （五）、施工组织及人员准备 1、施工前应建立健全的质量管理体系和工程质量检测制度。 2、施工组织应设立技术组、质安组、管道班、电气焊班、开挖班、砌筑班、抹灰班、测量班等。 3、施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员，测量工、管道工、泥瓦工、普工。 二、给水管道安装 （一）、材料质量要求 1、材料的验收 1）给水PE管及管件的规格品种应符合设计要求，管壁薄厚均匀，外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。管件应造型规矩，尺寸合格，并有出厂合格证。 2）阀门、法兰及其它设备应具有质量合格证，且无裂纹、开关灵活严密、铸造规矩，手轮良好。 3)管卡、油、麻、垫、生胶带等应仔细验收合格。 2、管道安装铺设的一般规定 1）管道不得铺设在冻土上。 ！================================================================== 《给水排水管道工程》练习题 一、填空 1、合流制排水系统分为直排式合流制排水系统、截流式合流制排水系统和完全合流制排 水系统三类。P14 2、比流量分为长度比流量和面积比流量。P69 3、管网核算条件包括消防时、事故时、最大传输时。P86 4、水压试验按其目的分为强度试验和严密性试验两种。P103 5、给水用的阀门包括闸阀和蝶阀。P116 6、居民生活污水量定额，对给水排水系统完善的地区可按用水定额的90%计，一般地区 可按用水定额的80%计。P125 7、每一设计管段的污水流量可能包括以下3种流量：本段流量、转输流量和集中流量。 P130 8、排水管道平面图上，每一设计管段都应注明管段长度、设计管径和设计坡度。P145 9、雨水管道在街坊内部最小管径为200mm，在街道下最小管径为300mm。P164 10、我国多数城市一般采用截流倍数n0=3。P189 11、控制管道腐蚀的方法有调整水质、涂衬保护层和更换管道材料。P226 12、给水管网布置的两种基本形式：树状管网和环状管网。P20 13、污水管道的控制点是指在污水排水区域内，对管道系统的埋深起控制作用的点。P30 14、常用的管道基础有天然基础、砂基础和混凝土基础。P103 15、污水管道在街坊和厂区内的最小管径为200mm，在街道下的最小管径为300mm。P134 16、雨水管渠最小设计流速为0.75m/s，非金属管道最大设计流速为5m/s。P164 17、钢筋混凝土管口形式有承插式、企口式、平口式，顶管法施工中常用平口管。P198 18、雨水和合流管道最小管径300mm，最小设计坡度0.003。P165 二、判断 1、水量调节设施包括泵站、清水池、水塔、高位水池。（×）P6 2、总变化系数Kz是指一年中最大日污水量与平均日污水量的比值。（×）P126 3、暴雨强度是指单位时间内的平均降雨深度。（√）P150 室外给水管道工程施工方案 1、给水管道施工工序 1.1施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。施工 中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。 开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。 1.2 机械开槽，槽底预留20cm，由人工清理槽底，确保槽底原土不受扰动。 1.3 开槽坡度为1:0.25（当深＞ 2.5m时，拔台宽度为0.50m），若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。 1.4 开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行 下道工序。 1.5 槽底经验收合格后，采用1：9水泥石屑铺设基础，水泥石屑基础应洒水夯实（夯三遍）以确保密实。 2 管道施工 2.1 采用DN200HDPE管材，管道接口采用焊接的形式连接，管道的施工应该严格按照《给水 排水管道工程施工及验收规范》GB50268-97要求施工。 2.2 管材及配件的性能要求： 施工所使用的管材，管件应分别符合相应〈〈给水用PE管〉〉GB13663-2001的要求，管道上 所使用的阀门和管件，其压力等级不应低于管道工作压力的1.5倍。材料进场后及下管前要 对管材及附件进行检验，包括文字证明及实物的检查。 2.3 管材及配件的运输和存放 2.3.1 管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，应避阳光爆晒。 2.3.2 PE管管材、配件堆放时，应放平垫实，堆放高度不宜超过1.5米。 2.3.4 管道的铺设应在沟底标高和管道基础质量检查合格后进行进行，再铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。 2．4 管材吊运与下管： 2.4.1 管材在吊运及放入沟内时，应应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。 2.4.2 每天下班前及时封堵，防止被水浸泡。 3 PE管接口施工 热熔对接连接 3.1热熔对接连接是将电加热板插入两管材接口之间，对管材的连接面加热，当两管材的连接面加热到熔融状态时，抽出加热板，施加一定压力，使之形成均匀一致的凸缘，待冷却后即熔接牢固。是通过热熔对接焊机进行操作的。 3.2热熔对接连接一般分为五个阶段；预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。加热温度和各个阶段所需要的压力及时间应符合热熔连接机具生产厂和管材、管件生产厂的规定。 注：热熔对接焊接时，要求管材或管件应具有相同熔融参数，且最好应具备相同的SDR值。另外，采用不同厂家的管件时，必须选择合理的与之相匹配的焊机才能取得最佳的焊接效果。 3.3管道连接时，其熔融、对接、加压、冷却等工序所需要的时间，必须按工艺规定，用秒表计时。 3.4在保压冷却期间不得移动连接件或在连接件上施加外力。 3.5热熔对接连接的施工过程和操作工艺如下： （1）施工过程： ①将待连接管材置于焊机夹具上并夹紧； ②清洁管材待连接端并铣削连接面； ③校直两对接件，使其错位量不大于壁厚的10%； ④放入加热板加热，加热完毕，取出加热板； ⑤迅速接合两加热面，升压至熔接压力并保压冷却。 （2）操作工艺： ①将两管段分别搁置在机架左右的夹具上，各伸出夹具4CM-5CM，并应校直，使两管段在同一轴线上（错边不宜大于壁厚的10%），中间插入铣刀的间距，然后固定； ②用洁净棉布擦净管段、铣刀、加热板上的油脂、灰尘等： 室外消防给水管道设计说明 一、工程概况 本工程为宁安市华城国际住宅小区室内消火栓室外消防给水管道及喷淋室外消防给水管道新建工程施工图设计文件。结合住宅小区总体规划，在小区新建室外消防给水管网以满足建筑内消火栓及喷淋管网的需要；新建室外消防给水管道总长度为2349.25米。 二、设计依据及相关设计规范和技术标准 1、《华城国际住宅小区总体规划》 2、《华城国际住宅小区一层建筑给排水平面图》 3、《建筑设计防火规范》（GB50016-2014） 4、《自动喷水灭火系统设计规范》（GB50084-2001） 5、《给水排水管道工程施工及验收规范》（GB50268-2008） 6、《输送流体用无缝钢管》（GB/T 8163-2008） 7、现场实际踏勘及调查资料 三、工程设计目的及内容 1）工程设计目的： 依据华城国际住宅小区总体规划，本设计主要负责室内消火栓室外消防给水管道的设计。 ①给水水源： 本工程给水水源来自消防给水泵房；室外消防管道经消防泵房加压后，满足整个小区室内消防的用水需求。 ②根据设计规范要求，同时提高小区配水管网的安全可靠性；消防给水管道采用环状网。 2）工程设计内容： 本设计主要内容为室内消火栓室外消防给水管道工程及喷淋室外消防给水管道工程。 四、室外消防给水管道设计要求 为了提高配水管网的安全可靠性、满足室内消火栓及喷淋的用水要求，配水管网采用环状网。 1、管线位置 管线位置：详见室内消火栓室外消防给水管道及喷淋室外消防给水不管到平面布置图，管顶覆土控制在设计路面下2.10米。 2、管径、管材 管径：DN100MM、DN150MM。 管材：采用加厚壁无缝钢管（壁厚s=6mm）。 加厚无缝钢管及管件外防腐采用三油二布，内防腐采用内刷无毒环氧树脂防腐。其中三油二布具体构造如下： ⑴底料一层；⑵沥青（厚度≥1.5mm）；⑶玻璃布一层；⑷沥青（厚度1.0～1.5mm）；⑸玻璃布一层；⑹沥青（厚度1.0～1.5mm）；⑺聚氯乙 烯工业薄膜一层。具体要求按GB 50268-2008、GB/T 8163-2008执行。 采购管材时，应确保所选管材的承压能力大于等于试验压力，并能承受覆土深度的土荷载和汽车荷载，机动车道下的荷载按城市A级考虑。 管道施工时，应严格按照管材的操作技术规程及管材厂家提供的技术指导进行，确保管道安装施工的质量。 3、管道基础： 管道基础采用原土基础。 管道基础应座落在原状土上。地基承载力应大于（或等于）120KPa，当管道基础坐在回填土或其他软弱地基时，应进行地基处理，达到地 合同编号：室外给水管道施工合同 工程名称： 工程地点： 甲方： 乙方： 年月日 室外给水管道施工合同 甲方： 乙方： 依据《中华人民共和国合同法》及相关法律、法规，结合浙江省杭州市有关规定及本工程的具体情况，遵循平等、自愿、公平和诚实信用的原则，甲、乙双方经协商一致，订立本合同。 一、工程施工内容、范围、承包方式 1.1工程名称：商务办公兼商业用房室外给水管道工程(以下简称“本工程”) 1.2工程内容及范围：完成按甲方提供的经甲方书面确认的施工图纸及相关要求进行室外给水管道及设备的安装和调试等工作。 1.3承包方式：总价包干。包人工、包机械、包设备材料、包人工材料上涨、包工期、包质量、包技术方案、包优化设计、包报装报批、包评审验收通过、包竣工资料、包安全文明施工、包环保、包材料检测、包调试及各系统联合调试、包技术培训及售后服务、包总包配合费、包国家规定 需缴纳的所有税金等。 二、工期 2.1工期期限 开工日期：2017 年月日 竣工日期：2018 年月日 总日历天数：日历天 2.2 如遇到下列情况，经甲、乙双方现场代表签证后，工期相应顺延。 2.2.1因甲方原因而影响施工的。 2.2.2由于不可抗力原因影响施工的。 三、质量标准 乙方工程质量应符合国家《建筑工程施工质量验收规范》、《建筑工程施工质量评价标准》、《建筑工程施工质量验收统一标准》、《给水排水管道工程施工及验收规范》（GB50268-2008）的相关规定。 四、合同文件组成及解释顺序 4.1合同文件组成： （1）本合同； （2）乙方的报价书； （3）施工图纸； （4）经甲乙双方书面确认并加盖公司印章的其他有效文件（未加盖公司印章的文件视为无效文件）。 4.2本合同履行期间的解释顺序依照上述序列执行，但不限于各文件之间的相互解释，如有模棱两可或相悖之处，以所列时间在后的文件为准。 给水排水管道工程部分重点 1污水来源可分为生活污水、工业废水和降水。生活污水：指人们日常生活中用过的水，包括从厕所，浴室，盥洗室，厨房，食堂和洗衣房处排出的水。属于污染的废水，含有较多的有机物。.工业废水：指在工业生产中排出的废水，来自车间或矿场。分为生产废水和生产污水。生产废水指在使用过程中受到轻微污染或水温稍微增高的水。生产污水指使用过程中受到严重污染的水。降水指大气降水包括固态液态降水 2.排水系统分为合流制和分流制两种类型。合流制指将生活污水、工业废水和降水混合在同一管渠内排除的系统。分流制指将生活污水、工业废水和降水分别在两个或两个以上各自独立的管渠内排除的系统。比较：合流制造价低，施工容易，但不利于污水处理和系统管理。分流制系统造价高，但易于维护，利于污水处理。 3.排水系统的布置形式：正交式、截流式、平行式、分区式、分散式、环绕式 4.废水的综合治理：对废水进行全面规划和综合治理，有合理的生产布局和城市规划，合理利用水体土壤自然环境的自净能力，严格控制废水和污染物的排放量，做好区域性综合治理及建立区域排水系统。 5.区域排水系统：将两个以上城镇地区的污水统一排除和处理的系统。优点：①污水厂数量少，处理设施大型化集中化，每单位水量的基建和运行管理费用低，因而经济。②污水厂占地面积小，节省土地③水质水量变化小，有利于运行管理④河流等水资源利用与污水排放的体系合理化，可能形成统一的水资源管理体系。缺点：①当排入大量工业废水时，有可能使污水处理发生困难②工程设施规模大造成运行管理困难，而一旦污水厂运行不当，对整个河流影响较大③工程设施规模大，发挥事业效益慢。 6.排水工程的建设和设计的基本的建设程序是：（1）可行性研究阶段：可行性研究阶段是论证基建项目在经济上，技术上等方面是否可行。如果论证可行，按照项目隶属关系，由主管部门组织计划，设计等单位，编制计划任务书。（2）计划任务书阶段：是确定基建项目，编制设计文件的主要依据。计划任务书按隶属关系经上级批准后，即可委托设计单位进行设计工作。（3）设计阶段：根据上级有关部门批准的计划任务书文件进行设计工作，并编制概算。（4）组织施工阶段：建设单位采用施工招标或其他形式落实施工工作（5）竣工验收交付使用阶段：建设项目建成后，竣工验收交付生产使用是建筑安装施工的最后阶段。未经验收合格的工程，不能交付生产使用。 7.生产污水设计流量公式：Q=n?N?Kz/24×3600.（Q居住区生活污水设计流量（L/S），n居住区生活污水定额（L/（cap?d））N设计人口数Kz生活污水量总变化系数） 8.污水管道的水利设计参数及要求：设计充满度：在设计流量下，水深h与管道直径D的比值。（满流=1不满流<1）设计流速：污水管道的最小设计流速为0.6m/s，金属管道的最大设计流速为10m/s，非金属的最大设计流速为5m/s，最小管径在街区和厂区内最小管径为200mm，在街道下为300mm，最小设计坡度：管径200mm的最小设计坡度0.004，管径300mm的最小设计坡度0.003 9.污水排水系统：排除生活污水、城市污水、工业废水。按排除雨水方式不同分为①完全分流制：活水排水系统、雨水排水系统②不完全分流制：污水排水系统 城市生活污水排水系统的主要组成及作用:①室内活水管道系统及设备：收集生活污水，并将其排送至室外居住小区污水管道中去②室外污水管道系统：分布在底下依靠重力流输送污水至泵站、污水厂或水体的管道系统③污水泵站及压力管道④污水厂：供处理和利用污水、污泥的一系列构筑物及所属构筑物⑤出水口及事故排出口 工业废水排水系统组成及作用：①车间内部管道系统和设备：用于收集各生产设备排出和工业废水，并将其排送至车间外部的厂区管道系统中去②厂区管道系统：用以收集并输送各车间排出的工业废水③污水泵站及压力管道④废水处理站：回收和处理废水与污泥 雨水排水系统的组成及作用：①建筑物雨水管道系统和设备②居住小区或工厂雨水管渠系统③街道雨水管渠系统④排洪沟⑤出水口 10.覆土厚度：指管道外壁顶部到地面的距离。最小覆土厚度：无保温措施的生活污水管道或水温与生活污水接近的工业废水管道，管底可埋设在冰冻线以上0.25m，有保温措施或水温较高的管道，管底在冰冻线以上的距离可以加大，其数值应根据该地区或条件相似地区的经验确定车行道下污水管理最小覆土厚度不小于0.7m。埋设深度：管道内壁底到地面的距离。 11.设计管段的设计流量包括3种流量：（1）本段流量q1-是从管段沿线街坊流来的污水量（2）转输流量q2-是从上游管段和旁侧管段流来的污水量（3）集中流量q3-是从工业企业或其他大型公共建筑流来的污水量 12.污水管道的衔接：水面平接，管顶平接室外给排水管道工程施工设计方案
