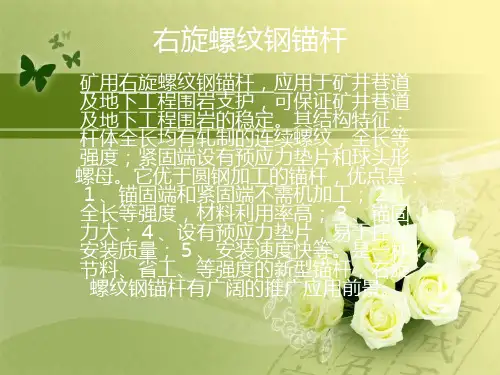

右旋螺纹钢锚杆

煤巷锚网支护循环作业图表说明(沿顶、机械落煤)一、支护形式：沿顶掘进巷道，支护形式为下宽 4.7m、中高3.5m、净断面16.5㎡的锚网梁索支护，锚杆间排距800×800mm,顶板锚杆规格为φ20×2400mm的左旋无纵筋螺纹钢锚杆，每排7根；帮部锚杆规格为φ20×2000mm的右旋通丝螺纹钢锚杆，上帮6根，下帮4根，共10根。

顶板每根锚杆各用Z2350和K2350型树脂锚固剂各1根，帮部每根锚杆各用Z2350和K2335型树脂锚固剂各1根。

顶部采用钢筋梯子梁、W钢带配合钢筋网护表，帮部采用钢筋梯子梁配合双层网（里层为硬质塑料网、外层为钢筋网）护表，网片搭接时沿钢筋网横筋方向采用弯钩搭接法，纵筋方向为压茬法（网片搭接长度100-200mm，使用14#双股铁丝扭结绑扎，每100mm绑扎一道）。

锚索按“3、0、3”方式布置，锚索规格为φ17.8×5200mm，每根锚索使用1支K2350和2支Z2350树脂锚固剂。

使用玻璃钢单体柱配合方木、钢筋网作为临时支护。

二、作业方式：采用“三八”制作业方式，挖装机或掘进机掘进，刮板运输机配合胶带出煤。

每循环进尺0.8m（一排），班进两个循环（两排）1.6m，日进尺4.8m。

三、施工方法：采用正台阶施工法，台阶距顶板高度2.4～2.5m，台阶长度为2排-5排网距离。

台阶上部为方便顶板支护施工，迎头配备易移动的作业台（如半截油桶、梯子等）。

迎头三部顶锚杆钻机同时施工，其中，两部施工顶锚杆，一部施工锚索。

顶板支护锚杆由中间向两侧依次施工，帮锚杆上帮上部4根和下帮上部三根紧跟迎头，上帮下部两根及下帮下部一根滞后迎头2-5排。

四、人员和设备配置：迎头配备11人，其中：班长1人、支护工9人，挖装机或掘进机司机1人。

配备顶锚杆钻机3部，帮锚杆钻机3部，2部锚索张拉机具及配套机具。

五、施工工艺流程：交接班（10分钟，交安全、任务、质量、设备，班组长）→检修设备、注水、二次紧固锚杆（索）、接溜子（30分钟，检修设备，交班人员紧固当班及上班锚杆、二次张紧锚索，准备网、钢梁、锚索等支护材料，迎头注水，挖机尾坑延伸溜子，全员。

3、锚杆支护材料
小孔径树脂锚固锚索
原锚索直径小，钻孔不匹配；破 断力小，延伸率低，预应力低。
大直径、大延伸率、高吨位强力 锚索。
加大索体直径，最大28.6mm。大 幅提高破断力。
新19根钢丝代替7根，结构合理， 提高锚索延伸率。
原1×7结构 新1×19结构
3、锚杆支护材料
强力锚索
锚索拱形托板配调心球垫
/mm3
控制围岩变形能力强； 翼缘高，抗撕裂性能好。
GRT -M3
173
GRT -M4
173
3 4.05 124.6 197.2 5944 4 5.4 166.1 263.0 7926
2160 2880
护顶面积较小。
GRT -M5
173
5 6.75 207.6 328.7 9908
3600
GRT -M6
二、锚杆支护材料
高强锚杆及附件
杆体几何形状 合理孔径差的条件下，保证杆体能顺利插入钻孔； 有利于提高锚固剂的粘结力与锚固效果； 尽量使杆体各个部位等强度； 杆体尾部有利于施加较大的预应力。 螺纹钢锚杆杆体主要有以下三种形式：普通建筑螺纹
钢；右旋全螺纹钢；左旋无纵筋螺纹钢。
二、锚杆支护材料
3、锚杆支护材料
玻璃钢锚杆
玻璃钢锚杆（德国）
型号
直径(外 径/内径)
/mm
质量 /kg/m
杆体拉 断力 /kN
杆尾拉断力 塑料螺母/钢
螺母/kN
K60-17C
17
0.38 100
K60-17E
17
0.38 150
K60-22C
22
0.64 180
K60-22E
22
0.64 270

金属网
金属网失效， 围岩变形大、冒落
3、锚杆支护材料
可切割锚杆
玻璃钢锚杆以不饱和树脂为基料，以玻璃纤维为增强材 料复合而成。 优点：质量小，强度与质量比高；耐腐蚀性；可切割，
不损坏采煤机，不会产生火花。
缺点：杆体尾部连接部位承载力低；杆体承受扭矩小， 易扭断，不能施加较大预应力；杆体延伸率低，巷帮变 形较大很容易破断。
一、锚杆种类
2.按锚固长度分类 按锚固长度分类，可分为端部锚固、全长锚固与加长锚 固。 端部锚固锚杆的锚固长度不大于500mm或锚杆钻孔深度 的1∕3.各种用锚固装置提供锚固力的机械式锚杆大多属于 端部锚固锚杆；圆钢水泥、树脂锚杆也以端部锚固为主。 全长锚固锚杆的锚固长度大小于锚杆钻孔深度的90%。 管缝式和水力膨胀式锚杆属于机械式全长锚固锚杆；水泥 、水泥砂浆、树脂锚固剂也可实现全长锚固。 加长锚固锚杆的锚固长度介于端部锚固与全长锚固之间 。如加长锚固的螺纹钢锚杆，既能保证锚杆锚固力，又能 节约一定的锚固材料，得到大量的推广应用。 3.按锚杆杆体种类与材质分类 按锚杆杆体种类与材质分类，如图3-1-1所示。
一、锚杆种类
锚杆种类 1.按锚固方式分类 按锚固方式分类，可分为机械式、粘结式及混合式。 机械式锚固锚杆，其锚固装置或杆体与钻孔孔壁接触，靠 摩擦力提供锚固力。用锚固装置提供锚固力的机械式锚杆分 楔缝式、倒楔式和涨壳式等；靠杆体摩擦提供锚固力的锚杆 分为管缝式和水力膨胀式。 黏结式锚固锚杆，其杆体部分或全长采用树脂、水泥等胶 结材料，将杆体与钻孔孔壁黏结在一起，以胶结材料的黏结 力提供锚固力。黏结式锚固锚杆分为水泥、水泥砂浆、树脂 等类型。 混合式锚固锚杆，两种或两种以上的锚固方式混合使用， 如涨壳式端部锚固与树脂全长锚固相结合使用，不仅能在锚 杆安装后立即施加较大的预紧力，而且可实现全长锚固。

锚杆分类目前用作支护的锚杆种类很多，按其与被支护体的锚固长度划分，可分为集中锚固类锚杆和全长锚固类锚杆。

集中锚固类锚杆是指锚杆装置和杆体只有一部分和锚杆孔壁相接触的锚杆。

包括端头锚固、点锚固和局部锚固等；全长锚固类锚杆是指锚固装置或锚杆杆体在全长范围内全部和锚杆孔壁接触的锚杆，包括各种摩擦式锚杆、全长砂浆锚杆、树脂锚杆和水泥锚杆等。

根据锚杆的锚固方式可分为机械式锚固型和黏结锚固型两类。

锚固装置或锚杆杆体和孔壁接触，靠摩擦力起锚固作用的锚杆，属于机械锚固型锚杆；锚杆杆体部分或全长利用树脂、砂浆、快硬水泥等胶结材料将锚杆杆体和锚杆孔壁黏结固定在一起，靠粘结力起锚固作用的锚杆属于黏结型锚杆。

用于制作锚杆的材料种类较多，根据锚杆的材质不同，又可将锚杆分为钢丝绳锚杆、普通钢筋锚杆、螺纹钢锚杆、玻璃钢锚杆、木锚杆和竹锚杆等类型。

第一节金属锚杆金属锚杆根据其锚固形式可分为机械式、管缝式和黏结式三大类。

一、机械式锚杆机械式锚杆使用最早、结构多样、数量较大的锚杆。

机械式锚杆的锚固机构本身是一个统一体，在安装锚杆时，锚固机构主要通过一个楔子系统在钻孔中进行轴向或径向相互错动而紧张在钻孔壁上。

锚固机构通过摩擦连接将锚固力多数传递给岩层。

机械式锚杆在安装时，多数产生预紧力。

有时，甚至锚固机构必须直接依靠预紧力来固定。

机械式锚杆的优点有：安装迅速，可即时达到承载力，可二次张紧，某些结构的锚杆还可以回收。

其缺点是：钻孔中的锚固段较短，在高应力区容易导致岩层破坏和锚固剂松动，锚固力一般偏低，只能适用于中等稳定以上的岩层条件。

机械式锚杆又可分为楔缝式锚杆、倒楔式锚杆和账壳式锚杆。

1.楔缝式锚杆楔缝式锚杆主要由杆体、楔子、垫板和螺母等组成，如1-1所示。

杆体直径包括18mm、20mm、22mm、25mm等规格，长度1200—1800mm；楔缝长150—250mm，宽2—3mm;楔子长130—150mm，宽18—25mm，上厚22—25mm，下厚3mm。
