园林景观驳岸的设计方法近年来，环境景观越来越注重水体，无水不灵；有的房地产公司还提出户户开门临水的要求。
而在实际操作上，水面边岸则是易被忽视且不易设计、施工好的项目。
其所占投资比例不菲，值得斟酌探讨。
简述园林景观驳岸的设计方法一、园林自然水体的边岸，多数是以石砌驳，以重力保持稳定，防止水土坍坡流失，对池岸基本要求是在外力作用下不推移、倾覆和破坏，因此河驳的设计要经土力计算。
在一般土质、地形条件下，小型河驳可参考图示构造设计，即以深度为准，基础宽度达到其0.45倍。
在自然景观为主的公园，池河驳往往不砌出水面，而在水平面以下5～10厘米用乱石为材，其以上用景观石为料(湖石、英石、风化黄石、大型卵石等)，以达到既节约又美观的目的。
此时切切注意图示景观石并非机械环绕水面一周，形同锁链，而是断断续续，忽隐忽现地摆布;在坡缓地方，让地面自然延伸入水，不失为一园林美景；在坡陡地方。
在边岸转折之处，三三两两、三五成群布置景观石，虽由人作，胜似天开，才是师匠杰作。
二、最近有一种新的做法，是设计较平(达l/5-1/6)缓坡，在水位上下线上，或种植耐湿固土地被、水生植物，或布置砾砂卵石，意境来于自然又高于自然，此在市郊几个高尔夫球场可见。
事实上，上海市郊河川交错，只要内不行舟并不筑路，又有几处是石驳连绵?因此这种设想，在市郊自然、生态绿地、公园可考虑，是上策。
即使岩坡有所冲刷坍落，池坡渐趋缓，水土趋平衡，也无大碍而显天然。
这里的关键，一是控制水位，勿使其上下有过大波动；二是在风口上(尤其上海的西北向)，在突出的岸矶，在地形转陡处，都要有加固措施。
三、除了石砌驳，还有竹木驳值得考虑。
以树干、毛竹为桩，夯于岸边及摆篱垒土成驳，价廉而富于田园风光。
为持久计，现有以钢砼为芯，外粉仿竹木者代替。
四、与池岸相关者，常见仿自然瀑布溢水，自丘而下，由此产生一个设计水平面高出地下水位，且要在填(松)土上解决边岸池底渗漏水问题。
此时有几种方案可供参考：1、于填土造丘之前，构造钢砼支承梁柱，填土后再筑池岸底板。
各式各样的景观驳岸设计
本文来源：艺术科学 ID：lzj_yishu
转载请注明
驳岸是亲水景观中应重点处理的部位，驳岸与水线形成的连续景观线能否与环境相协调直接关系到水景的效果是否独到或是否人性化。
驳岸的处理方法有多种多样，怎样合理处理其与水体、周边环境的关系是一门学问更是一种美的表达，今天就与大家一起分享，驳岸设计的美。
规则驳岸
垂直驳岸（木平台、混泥土堆砌平台）
不规则驳岸中，则具体分为阶梯入水驳岸、砌石驳岸、复合式驳岸和自然式驳岸。
阶梯入水驳岸
满足游人亲水需求，是有互动性的景观。
要求驳岸(池岸)尽可能贴近水面,以人手能触摸到水为最佳，水质要有较高要求。
砌石驳岸
砌石驳岸是园林工程中最为主要的护岸形式
复合驳岸
多采用在居住区和公园内
自然式驳岸
适当运用块石、鹅卵石、木桩等营造一个岸线曲折，岸坡起伏的状态，可在某种程度上打破景观呆板、僵硬，使其趋于自然，实现生物多样性。
驳岸设计方案1. 概述驳岸是指在河流、湖泊或海岸等湿地边缘设置的保护工程，目的是防止地面侵蚀、滑坡或岸边土壤被水流冲刷等问题。
本文将介绍一种有效的驳岸设计方案，旨在保护湿地边缘环境，并防止自然灾害的发生。
2. 设计原则驳岸设计方案应考虑以下几个原则：2.1 生态环境保护原则在驳岸工程中，应尽量减少对自然环境的干扰。
设计方案应充分考虑湿地生态系统的保护，避免破坏植被、损害动植物栖息地等问题。
2.2 抗冲刷能力原则驳岸设计方案应具备良好的抗冲刷能力，能够有效地抵御水流冲刷带来的影响。
采用适当的材料和结构，确保驳岸的稳固性和耐久性。
2.3 经济性和可持续发展原则设计方案应考虑经济性和可持续发展性，同时满足建设成本和运维成本的可控范围内。
合理利用现有资源，降低工程成本，提高驳岸的维护效率与延寿期。
3. 设计方案介绍3.1 材料选择驳岸设计方案中，建议采用环保、耐久的材料，如木材、岩石等。
木材具有良好的生物降解性能，对环境造成的影响较小。
岩石则具备良好的抗冲刷和稳固性能，同时天然的质感也能与自然环境相协调。
3.2 结构设计结构设计应注重工程的牢固性和稳定性。
在驳岸设计中，采用混凝土基础结构作为基底，然后利用岩石组成的驳岸墙面进行固定。
对于需要较高抗冲刷能力的地区，可以在驳岸墙面上设置钢筋混凝土加固层，以提高结构的承载力和稳定性。
3.3 生态保护设计为了保护湿地生态系统，驳岸设计中应考虑与植被的结合。
在驳岸墙面上设计适当的植物槽，种植具有抗冲刷和抗侵蚀能力的植物，如芦苇等。
这样既保护了植被，也增加了驳岸的稳固性。
4. 施工和维护4.1 施工过程在施工过程中，应严格按照设计图纸和规范要求进行施工。
特别是与生态保护相关的部分，施工人员应遵循环境保护原则，尽量减少对湿地生态系统的干扰。
4.2 维护措施驳岸的维护工作是确保其长期稳定性和有效性的关键。
应定期巡检，对可能受损部位进行维修和加固。
定期清理植物槽，促进植被的生长和保护驳岸墙面。

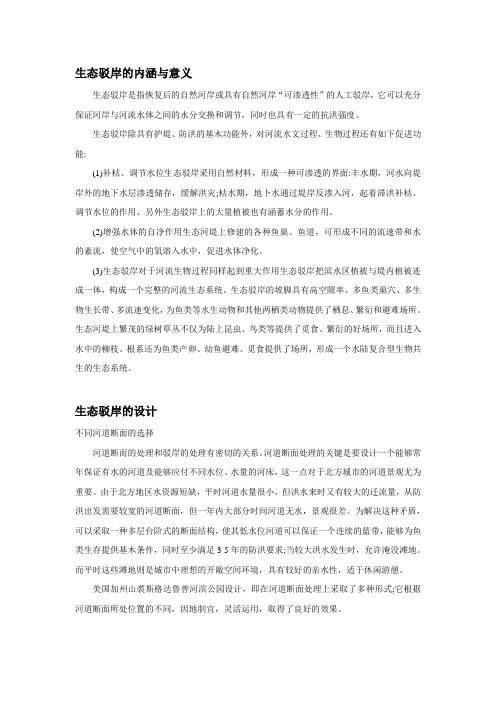

生态驳岸的内涵与意义生态驳岸是指恢复后的自然河岸或具有自然河岸“可渗透性”的人工驳岸，它可以充分保证河岸与河流水体之间的水分交换和调节，同时也具有一定的抗洪强度。
生态驳岸除具有护堤、防洪的基木功能外，对河流水文过程、生物过程还有如下促进功能:(1)补枯、调节水位生态驳岸采用自然材料，形成一种可渗透的界面:丰水期，河水向堤岸外的地下水层渗透储存，缓解洪灾;枯水期，地卜水通过堤岸反渗入河，起着滞洪补枯、调节水位的作用、另外生态驳岸上的大量植被也有涵蓄水分的作用。
(2)增强水体的自净作用生态河堤上修建的各种鱼巢、鱼道，可形成不同的流速带和水的紊流，使空气中的氧溶入水中，促进水体净化。
(3)生态驳岸对于河流生物过程同样起到重大作用生态驳岸把滨水区植被与堤内植被连成一体，构成一个完整的河流生态系统。
生态驳岸的坡脚具有高空隙率、多鱼类巢穴、多生物生长带、多流速变化，为鱼类等水生动物和其他两栖类动物提供了栖息、繁衍和避难场所。
生态河堤上繁茂的绿树草丛不仅为陆上昆虫、鸟类等提供了觅食、繁衍的好场所，而且进入水中的柳枝、根系还为鱼类产卵、幼鱼避难、觅食提供了场所，形成一个水陆复合型生物共生的生态系统。
生态驳岸的设计不同河道断面的选择河道断而的处理和驳岸的处理有密切的关系。
河道断面处理的关键是要设计一个能够常年保证有水的河道及能够应付不同水位、水量的河床，这一点对于北方城市的河道景观尤为重要。
由于北方地区水资源短缺，平时河道水量很小，但洪水来时又有较大的迁流量，从防洪出发需要较宽的河道断面，但一年内大部分时间河道无水，景观很差。
为解决这种矛盾，可以采取一种多层台阶式的断面结构，使其低水位河道可以保证一个连续的蓝带，能够为鱼类生存提供基木条件，同时至少满足3-5年的防洪要求;当较大洪水发生时，允许淹没滩地。
而平时这些滩地则是城市中理想的开敞空间环境，具有较好的亲水性，适于休闲游憩。
美国加州山裘斯格达鲁普河滨公园设计，即在河道断面处理上采取了多种形式;它根据河道断面所处位置的不同，因地制宜，灵活运用，取得了良好的效果。
河道驳岸工程设计方案一、项目概况本项目是针对某条河道进行驳岸工程设计，该河道位于某市的市区，总长约10公里，河道宽度在10米至30米之间，是市区的主要排水河道之一。
由于近年来城市化进程加快，河道两岸的建筑物增多，导致了河道的边坡不稳定，部分地段出现了严重的河道侵蚀和塌方现象，已威胁到周边的居民安全和建筑物的稳定。
因此，急需对该河道进行驳岸工程设计，以保障其安全，维护市区的防洪排涝功能，同时美化市容。
二、工程目标1. 保障河道两岸的居民和建筑物的安全；2. 增强河道的防洪排涝功能；3. 保护生态环境，减少河道侵蚀和塌方；4. 美化城市景观，提升市区的整体形象。
三、工程内容1. 对河道两岸的边坡进行加固，采取合理的防护措施，以防止边坡塌方和侵蚀；2. 在河道两岸的出现裸露和塌方地块进行加固维护，恢复地面的平整和美化；3. 在河道两岸进行绿化工程，种植适宜的植被，提高河道的生态环境；4. 设计合理的防洪排涝设施，以提高河道的排水能力；5. 配套设施的规划设计，如护栏、人行桥等。
四、工程方案1. 边坡加固根据河道两岸的实际情况，采取以下措施对边坡进行加固：（1）修复裸露地块：对河道两岸出现的裸露地块进行修复，填充合适的土壤，种植草籽以防止侵蚀；（2）挖槽加固：对边坡进行挖槽，插入钢筋混凝土桩，并配合适当的防护措施，如护坡网、植被等；（3）植物加固：在边坡上种植适宜的植物，如灌木、草本植物等，以提高边坡的稳定性和美化效果。
2. 绿化工程（1）根据河道两岸的环境特点和城市规划要求，设计合理的绿化方案，种植适宜的绿植，如乔木、灌木、草本植物等；（2）对河道两岸的空地进行美化，铺设人行道、种植花草，打造成适合居民休闲娱乐的休闲空间；（3）对河道两岸的垃圾处理进行规划，设置垃圾桶和垃圾处理设施，保持河道清洁。
3. 防洪排涝设施（1）设计合理的排水系统，增加排水口和排水管道密度，提高河道的排水能力；（2）设置合理的雨水收集设施，将雨水进行收集并排放到河道，减少城市排水负荷。
寸44.93(P=5%)寸44.93(P=5%)绿化带（做法详见园林图纸）J OO绿化带（儆法详见园林图纸）rI lO O Q酰刁寸39.88勺39.88(常水位）勺39.88(常水位）zo+o oo 横断面图Z0+030横断面图。
2.0 4.0m。
2.0 4.0m空44.93(P=5%)'744.93(P=5%)」绿化带（俄法详见园林图纸）已质枯土Q �卵石Q�Z0+060横断面图空39.88(常水位）Z0+090才责断面图。
2.0 4.0m。
2.0 4.0m空44.94(P=5%)绿化带（傥法详见园林图纸）JOOQ寸39.88寸44.93(P=5%)绿化带（儆法详见园林图纸）jOOQ＇，＃＇＇，林＃＇＇付＇，功＇＇＃＇｀井.............#''.杜'"#'"#'"#'"#＇＃＇功''#''.'''#''..''，立一一一一一气";,"'红\ #"'#'#．．．．．． \ # # # #'---" " " "" "_ _,,###" " " "．井"\''．．，．，，令，．.．．，井，． ＼井＃：勺了会一．．．井一井．＃．．＃＃．、书，，#..,#"井．．．社，．．＃＼＃．．井，．，共．．．井，共c5 ．．义一，、--气，＃＃．．沐．．井''--'-'-一芯-�芝＃七井'',.__王已，让.-#' ;.',;i:s _开挖线;<z :北:共寸39.88寸39.88(常水位）寸39.88(常水位）实炉气享酰：：厂卢“三井，功杜·吐．林井＿．．.， ＃ 弅．生牡＃＇，井，．．.. 杜＃＃＃＃＃＃可4.，014,Q．．． ．．＃＃＃＃＃＃了Q.. 牡井廿牡＃＃＃一枯石飞卯：勹＃＃：：＃i "｀＿林井尊＃＃＃＇，＃＃．.... .. ．， 北，＃．＃．，林，井，一共，沈，＃井，J... ．． ．．庄.， 件，件，廿',往．＃·件．件.l ＃功＃＃廿灶灶，件一}总．J .. ．． .. 井尊付＇，井井，＾ '，井功，井坊．．，．．．．．．．．，＇．．一,． 可，林，沈＇灶井，材·灶，让，林，合．一了＇．．．．．． ， j ... ，共＃＃＃付．＃＃，社，井，＿．．． ..... ．．． 尊，林算，林井林，靠正....，·,'．．一．．#＃＃##＃#＃＃＃1＿ ．． ．．．． .. ．． ． 灶.，．．＇.，．一＃ ， ．． ， ＿...#＃#，并林＃＃＃＃＃＇．． ．，．．．．．．．．．＇．．一井算，尊立杜井林杜＃＃，井,＇．．． ．．． 、一．＇＇．．．．．．，、#，样，井＇、井杜林并林林功寸39.88寸39.88(常水位）Z0+120横断面图Z0+150横断面图施工技水设计部分。
驳岸工程做法有几种驳岸工程做法有几种？行走在水景旁，往往发现各种款式、各种模样的水岸衔接处理工艺，这种建于水体边缘与陆地交界处，为防止岸壁被水体冲刷或水淹破坏而设置的垂直构筑物叫驳岸。
在生态景观营造手法不断创新的今天，驳岸工程的施工工艺也在不断革新中。
一、自然驳岸世界之大驳岸很多但大致可归纳为自然驳岸和规则驳岸两种今天小编就来带来看看驳岸工程做法有几种？通过使用植物或植物和非生命植物材料的结合，减轻坡面及坡脚的不稳定性和侵蚀，恢复为自然河岸或具有自然河流特点的可渗透性的驳岸，同时实现多种生物的共生与繁殖。
常见类型有景石驳岸、缓坡驳岸和松木桩驳岸。
▲自然驳岸示例施工要点（1）缓坡驳岸——河岸的坡度应在自然安息角以内，并对河岸的泥土进行碾压处理。
▲缓坡驳岸施工图解（2）景石驳岸——相似于溪流景观的施工工艺。
①溪道放线——用石灰、黄沙或绳子等在地面上勾画出小溪的轮廓，同时确定小溪循环用水的出水口和承水池之间的管线走向。
由于溪道宽窄变化多，放线时应加密打桩量，特别是在转弯点，各桩要标注清楚相应的设计高程，变坡点要做特殊标记。
▲景石驳岸②?溪槽开挖——按设计要求开挖，与地形改造相结合，尽量做到土方平衡，在凹地挖河，有利汇水又省土方。
溪槽最好挖掘成U 型坑，并需要留出种植植物的区域。
溪流在落入下一段之前都应有至少增加10cm的水深，挖溪道时每一段最前面的深度都要深些，以确保小溪的自然。
▲景石驳岸③溪底施工——溪道挖好后，必须将溪底基土夯实，溪壁拍实。
如果溪底用混凝土结构，浇筑时须一次浇筑成型。
▲叠石驳岸④水生植物配置：◆水生植物与水边的距离要有远有近、有疏有密，切忌沿边线等距离种植，要留出必要的透景线；◆要注意植物群落配置后的立体轮廓线与水景的风格相协调；◆对视觉作用不大的水面，可加大植物的配置密度，以形成绿色景观；◆栽植的植物应严格控制其蔓延，可设置隔离绿带，也可缸栽放入水中；◆要考虑水面的镜面作用，水面植物不能过于拥挤，一般不要超过水面的三分之一，以免影响水面的倒影效果和水体本身的美学效果；◆近岸的地方要考虑安全，种植水生植物，不宜太深，一般0.4～0.6m，中部要考虑养殖、底坡稳定和水体自净，不能过浅，按河宽一般深至2m之内。
驳岸景观设计资料上海地区称沿河地面以下，保护河岸（阻止河岸崩塌或冲刷）的构筑物为驳岸（护坡）。
保护园林中水体的设施。
园林中驳岸是园林工程的组成部分，必须在符合技术要求的条件下具有造型美，并同周围景色协调。
驳岸详图和出水口大样池沿驳岸CAD合集十几种园林水池驳岸做法详图4种驳岸的做法驳岸做法手绘道路及沿河驳岸效果图15张生态驳岸施工图驳岸局部剖面图园林驳岸按断面形状可分为整形式和自然式两类。
对于大型水体和风浪大、水位变化大的水体以及基本上是规则式布局的园林中的水体，常采用整形式直驳岸，用石料、砖或混凝土等砌筑整形岸壁。
对于小型水体和大水体的小局部，以及自然式布局的园林中水位稳定的水体，常采用自然式山石驳岸，或有植被的缓坡驳岸。
自然式山石驳岸可作成岩、矶、崖、岫等形状，采取上伸下收、平挑高悬等形式。
ＣＡＤ图块－驳岸园路假山驳岸施工图景观水体池底驳岸的做法水景驳岸详细施工构造图驳岸景观做法详图钢筋混凝土驳岸结构设计施工图自然驳岸施工图常用的驳岸形式图纸园林驳岸是起防护作用的工程构筑物，由基础、墙体、盖顶等组成，修筑时要求坚固和稳定。
驳岸多以打桩或柴排沉褥作为加强基础的措施。
选坚实的大块石料为砌块，也有采用断面加宽的灰土层作基础，将驳岸筑于其上。
驳岸最好直接建在坚实的土层或岩基上。
如果地基疲软，须作基础处理。
驳岸浇筑施工工艺总结泊位区和驳岸基槽疏浚工程施工方案某驳岸施工组织设计河道驳岸施工组织设计某驳岸施工组织设计某公园驳岸工程实施性施工组织设计城市水景的生态驳岸施工设计某驳岸工程施工组织设计方案某驳岸工程施工组织设计驳岸工程施工技术流程与要点驳岸及雨水排水口工程施工组织设计近年来中国南方园林构筑驳岸，多用加宽基础的方法以减少或免除地基处理工程。
驳岸常用条石、块石混凝土、混凝土或钢筋混凝土作基础；用浆砌条石、浆砌块石勾缝、砖砌抹防水砂浆、钢筋混凝土以及用堆砌山石作墙体；用条石、山石、混凝土块料以及植被作盖顶。
