建筑节能PKPM讲解

  • 格式：dps
  • 大小：1.50 MB
  • 文档页数：45

建筑节能PKPM软件讲解（一）杨亮2013.11.21目录•前言•第一章界面• 1.1.安装• 1.2.运行• 1.3.界面菜单• 1.4.节能设计流程• 1.5.节能计算方式•第二章系统应用• 2.1.文件管理• 2.1.1.打开工程• 2.1.2.保存工程• 2.1.3.另存工程•• 2.2.参数设置• 2.2.1.项目信息• 2.2.2.施工信息• 2.2.3.节能参数• 2.2.4.系统选项• 2.3.模型导入• 2.3.1.平面图纸导入• 2.3.2.三维模型导入• 2.3.3.门窗表编辑• 2.3.4.楼层编辑• 2.3.5.楼层组装• 2.3.6.三维查看• 2.4.模型编辑• 2.4.1.墙设置• 2.4.2.门窗设置• 2.4.3.遮阳设置• 2.4.4.屋顶设置• 2.4.5.热桥设置• 2.4.6.阳台设置• 2.4.7.房间设置• 2.5维护结构• 2.5.1材料编辑• 2.6.计算分析• 2.6.1.规定性指标计算• 2.6.2.权衡计算• 2.7.工具箱• 2.7.1.墙线修正•第三章.综合判断• 3.1 居住建筑节能65%设计标准• 3.2 居住建筑节能50%设计标准• 3.3 居住建筑规定性指标计算报告书• 3.4 专篇前言•为贯彻执行国家节约能源，开发利用新能源和可再生能源、保护环境的法规和政策，改善建筑室内热环境，提高冬季采暖和夏季空气调节的能源利用效率，发展节能省地型建筑，建设节约型和谐社会。

配合现有建筑节能设计标准的实施，开发了建筑节能设计分析软件。

•建筑节能设计分析软件根据《夏热冬冷地区居住建筑节能设计标准》（JGJ 134-2010）、《民用建筑热工设计规范》（GB 50176-93）、《建筑节能工程施工质量验收规范》GB50411-2007、《居住建筑节能65%设计标准》DBJ50-071-2010、《居住建筑节能50%设计标准》DBJ50-102-2010、《重庆市工程建设标准-公共建筑节能设计标准》(DBJ50-052-2006)以及全国主要省市的实施细则编制，进行建筑和建筑热工节能设计计算，判断设计建筑是否满足节能标准的要求，可用于新建、改建和扩建的居住和公共建筑的节能设计，可供设计单位、审图的单位和项目审批单位使用。

•《PKPM建筑节能设计分析软件》的开发立足于帮助建筑师快速方便的对居住建筑和公共建筑实施建筑节能设计，完成建筑物的能耗分析，最终生成详细的设计说明和计算报告，并且能以多种直观方式将建筑物能耗和经济指标分析结果显示出来。

•软件在开发前期的调研阶段，着重考察和比较了国内外各类能耗分析软件，从现有的软件的薄弱环节入手，强化功能，同时针对当前国内建筑节能工作中重点关心的节能造价统计、节能方案选择和分析、计算模型快速准确建立等功能进行了专项研究和开发。

可以直接从各类DWG文件中提取建筑数据、图形化的墙体选择方式、自动规范校核和经济指标分析功能，让设计师能高效、方便的完成节能设计。

•《PKPM建筑节能设计分析软件》设计了一系列优化建筑节能设计的过程。

在国内外首先开创了直接从各类DWG图纸文件中建立建筑能耗计算模型的工作方式。

设计师可以使用PKPM独创的读数据功能，直接从方案、扩初、施工图等各阶段DWG图纸文件提取建筑模型，增强了原有图形数据文件的复用性，此功能目前在国内外均处于领先水平。

同时直接在autoCAD平台下实现直接读取天正、ABD、理正等常用建筑软件三维模型数据的功能，支持ABD、理正等各种常用建筑软件绘制的DWG图纸，形成建筑模型。

无需在各种软件中进行图纸转换等操作，最大程度减轻建筑师的工作量，在方案、扩初和施工图这些不同设计阶段方便的进行节能设计，避免了二次建模的重复工作，并且支持Autocad2002-2007各版本。

现有的国内外各类节能设计软件一般仅作为节能指标或能耗计算工具，而建筑节能设计分析软件》在此方面取得了重大突破，软件不单单是一个计算基本构件和计算全年能耗的工具，而是已经发展为向设计师提供完整节能解决方案的专家系统，我们称之为从“围护结构构件驱动”发展为“围护结构方案驱动”。

同时该专家系统充分考虑到了知识库的可扩充性和自我完善性。

可以根据节能技术进一步的发展随之提高专家系统的水平。

•《建筑节能设计分析软件》的开发完全依据全国节能设计标准和实施细则。

从中国建筑科学研究院负责承担的全国能耗模拟用气象数据库项目中，归并、整理出典型气象年数据参数，最终形成了能够真实反映具体情况的建筑能耗分析气象参数。

在能耗计算和分析中使用这些典型气象年数据能准确模拟天气情况，使计算分析结果能充分体现实际情况。

•《建筑节能设计分析软件》支持居住建筑节能50%，居住建筑节能65%，公共建筑节能50%的设计和计算功能，可以对建筑围护结构规定性指标和建筑物全年动态能耗进行计算。

建筑物的能耗计算采用节能设计标准制定时所要求的DOE-2作为计算核心，能快速方便的完成所有建筑节能相关的能耗计算和分析，并且计算结果和规范限值保持一致。

•《建筑节能设计分析软件》在WINDOWS操作系统下运行，具有一般WINDOWS应用程序的主要特点，安装简单，操作方便，使用者可以在很短时间里掌握它。

软件的使用者只需通过标准的WINDOWS对话框完成建筑物的描述，其他复杂的分析计算以及各种形式的计算结果输出，完全由软件自动完成。

•同时参考了各地区节能应用技术实施细则的要求，并且提供针对各地区不同的气象数据库和围护结构构造库。

•安装在C 盘•选择地方专版1.1安装1.2 运行1.1.1主控菜单左侧为该软件的菜单：运行PBECA2008(CAD版)观看PBECA2008演示1.1.2.主控菜单下方为“当前工作目录按钮”，点取该按钮可以改变工作的子目录。

1.1.3.选择操作的autoCAD版本，点取主控菜单右边的“运行”按钮，可进入建筑节能设计分析软件系统的运行平台。

1.1.4.点取主控菜单右边的“退出”按钮，可退出PBECA系统，回到WINDOWS状态。

1.1.5.点取主控菜单右边的“关于”按钮，可以得到PBECA建筑节能设计分析软件的一些基本信息。

1.1.6.主控菜单右下角可以切换软件的单机版、网络版和地方专版。

1.3 界面节能工具栏主菜单节能设计工具条命令栏图形区操作面板1.2.1 节能·设计工具条·1.2.2 操作面板切换楼层显示编辑各个标准层层高,复制和导入新标准层提取图纸信息提取图纸信息转换成数据模型提取构件按钮加载图纸转换成数据模型1.2.3 节能工具条显示已经提取的模型各构件，是通过关掉其他图层，显示构件图层来实现—显示原有图纸，是通过关掉所有软件新生成的图层，打开软件原有的图层来实现—显示转换生成的模型—墙门窗柱子屋顶阳台房间门尺寸窗尺寸分户墙镜像复制粘贴平移旋转1.4 节能设计流程初步或施工图设计阶段，直接从AutoCAD中设计或建模，完成建筑数据的输入1.2.5 节能计算方式•综合判断首先计算参照建筑在规定条件下的全年供暖和空气调节能耗，然后计算所设计建筑在相同条件下的全年供暖和空气调节能耗，当所设计建筑的供暖和空气调节能耗不大于参照建筑的供暖和空气调节能耗时，判定围护结构的总体热工性能符合节能要求。

当所设计建筑的供暖和空气调节能耗大于参照建筑的供暖和空气调节能耗时，应调整设计参数重新计算，直至所设计建筑的供暖和空气调节能耗不大于参照建筑的供暖和空气调节能耗。

第二章系统应用2.1文件管理2.1.1.打开工程步骤：文件管理/打开工程图12.1.2.保存工程步骤：文件管理/保存工程2.1.3.另存工程步骤：文件管理/另存工程（注意：CAD中提供的保存图纸的命令是无法保存模型数据信息的。

）图2• 2.2.参数设置• 2.2.1.项目信息•在进行节能设计之前，需先设置工程的基本参数。

•基本信息信息•步骤：参数设置/项目信息/基本信息•所在省份：重庆•所在城市：重庆市区/区县•建筑类型：居住建筑或公共建筑•外墙构造：砖混结构或框架结构或剪力墙结构•指北针：项目实际朝向• 2.2.2施工信息•步骤：参数设置/项目信息/施工信息•建设单位：•设计单位：•工程项目地址：•工程项目名称：• 2.2.3节能参数•步骤：参数设置/项目信息/节能参数•审查标准：地标-《重庆市工程建设标准-居住建筑节能65%设计标准》（DBJ50-071-2010）/地标-《重庆市工程建设标准-公共建筑节能50%设计标准》（DBJ50-052-2006）•建筑形式：点式/条式•建筑功能：办公/学院/饭店（餐厅）/商场店和书店•建筑结构：砖混结构/框架结构/剪力墙结构• 2.2.4系统设置•步骤：参数设置/系统选项• 2.3.模型导入• 2.3.1.平面图纸导入•平面图纸导入又称为二维导入，直接通过建筑平面图（天正7的图纸），提取门窗墙体、门、窗、指北针、门窗表，整理短墙和没有连接的墙体，修改门窗，最后转换层标准层。

• 2.3.2.三维模型导入•天正5.0以上版本•选择一个天正5.0以上版本的dwg图纸，点转换后根据dwg图纸里的信息转换为一个标准层。

•选择“三维导入/天正5.0以上版本”菜单下的“按钮”；•Revit转换•需要有“Revit”绘图软件。

•首先在Revit中，通过pkpm建筑插件，对Revit模型进行数据转换，生成brc中间文件。

Revit中的房间可以同步移植至PBECA2008中，通过匹配完成。

操作步骤：选择“模型导入/三维模型导入/三维导入/Revit/浏览/转换标准层•选择“三维导入/ Revit”菜单下的“”按钮；• 2.3.3.门窗表编辑• 2.3.4.标准层编辑•步骤：模型导入／标准层编辑•A．标准层编辑-复制•根据当前选中标准层数据拷贝一份，生成新的标准层在最后一个标准层，并切换到这个标准•B．标准层编辑-删除•可以将没有组装过的标准层删除•C．标准层编辑-移动基点•选择要移动的和参照的标准层。

参照的标准层以较暗的颜色显示，拖动移动的标准层进行移动• 2.3.5.楼层组装•根据基高和组装的各楼层高度依次生成标准层。

同时删除超过层高的门窗，根据高度判断地下室墙、半地下室墙的情况进行材料设置。

•步骤：模型导入／楼层组装•该菜单功能为：当以上的选项均确认设置完毕后，用户应按照建筑实际的设计要求进行最终的楼层组装，也就是产生真正的物理楼层，并由程序构建整个三维空间。

•操作步骤为：•A．选择标准层，（比如第1标准层）。

确定层高。

•选择复制层数，即标准层代表的实际物理楼层数。

•B．点击“复制”按钮，组装结果将显示在右侧。

•C．居住建筑和公共建筑建立建筑模型时均应考虑地下室的因素，因此菜单中特别设立了指定地下室层数的功能，用户在建模时将地下室标准层作为第1标准层，然后楼层组装时指定该建筑的地下室层数即可。

合集下载

节能PKPM操做方法

节能PKPM操做方法

节能PKPM操做方法节能PKPM操做方法总体而言PKPM分析建模工具由T chDwg导图工具、STAT建模工具和CHEC节能计算工具组成，前两个主要完成建模，后者主要进行计算。

第一步：转换建筑图直接在CAD里面输入arx，加载PKPMCFGT chDwg2004.arx；——出现“转换工具栏”下拉菜单l首先“转换工具栏”—“关闭不转换图层”。

点取此命令后，选“2--按选择图素的属性”－“A—调整选择条件”，将弹出窗口的“相同元素属性”－“图层”勾选，可按图层批量关闭不转换的图层l从下拉菜单中选择轴网、墙、窗、门、柱进行转换，轴网的选择尤其总要，应保证在所有墙的中心线上都有轴线l“仅转换成建筑模型数据”—输入标准层号—部分转换，此时框选中需要转换的标准层，然后继续操作选择第二层……，需要注意的是不同层上下对齐依靠基点的选择l建议只导入轴线和墙，窗和门在STAT界面中直接按面积输入第二步：STAT进行模型输入进入STAT后，对各标准层进行补画图（转换的时候可能存在不完善的地方）l轴网为所有作图的基础，进入“轴线网格”－“网点编辑”－“删除节点”对画错和多余的节点进行删除，再删除墙；然后“轴线网格”－“两点直线”重新画轴线，再在轴线上按“本层布置”－“墙”－“绘墙线”画墙l外墙的定义可都定义为200厚，因为节能计算的时候外墙会重新定义，但是内墙厚度则按照模型的厚度输入，因为内墙的厚度不会重新定义l门、窗只能按照尺寸输入，不能按照窗墙比输入l注意顶部天窗，首先在“本层布置”－“屋顶”－“屋顶布置”里面，把屋顶画完，再使用“本层布置”－“屋顶”－“板洞”画天窗，在CHEM中会自动识别为天窗l每层画完后，则通过楼层设置，定义每一层所选用的标准层和层高，最后组成整楼第三步：CHEC节能计算第二步完成后，保存文件，直接进入节能计算l总参设定，注意其中的“冷桥面积和传热系数输入方式选项”，为保守起见，评估中考虑冷热桥，设为“以面积百分比输入”l初始参数，墙、窗等定义可以先对所有的统一定义，即全局设定，然后在“墙窗编辑”－“选标准层”后，从顶部下拉菜单“修改门窗参数”对单个进行再修改l窗户的遮阳系数分为玻璃遮挡系数和有效面积两部分组成，另外可以进行冷热桥的计算l墙窗定义完后，可以通过墙窗编辑查看相关系数l定义房间，比较容易，直接定义房间类型即可，跃层的底层定义为中庭底层，上层为中间层l建筑检查，建筑计算后，可以获得窗墙比等信息l动态计算，这里可以定义外遮阳等（阳台算外遮阳），动态计算完成后，可以通过“显示打印”－“动态结果”看输出的doc文件绿色建筑的计算机辅助设计之一，整合设计绿色建筑的计算机辅助设计之二，气候分析与风水术绿色建筑的计算机辅助设计之三，日照分析及太阳能利用绿色建筑的计算机辅助设计之四，采光照明分析绿色建筑的计算机辅助设计之五，通风分析绿色建筑的计算机辅助设计之六，环境噪声分析绿色建筑的计算机辅助设计之七，全年能耗分析绿色建筑的计算机辅助设计之八，围护结构热工性能的优化绿色建筑的计算机辅助设计之九，暖通空调“新”技术绿色建筑的计算机辅助设计之十，节能控制系统保温隔热砂浆保温隔热砂浆是以水泥、膨胀珍珠岩等为主体材料，并添加纤维素等其他外加剂的复合保温隔热材料。

pkpm节能软件设置卷帘遮阳太阳得热系数

pkpm节能软件设置卷帘遮阳太阳得热系数

PKPM节能软件设置卷帘遮阳太阳得热系数近年来，随着人们对环保、节能的重视，建筑节能已成为一个备受关注的话题。

在建筑节能领域，PKPM节能软件以其强大的功能和广泛的应用得到了广泛的认可。

其中，PKPM节能软件设置卷帘遮阳太阳得热系数，作为建筑节能的重要一环，在节能方面发挥着关键作用。

1. PKPM节能软件的基本介绍PKPM节能软件是一款用于建筑节能分析的专业软件，其功能强大，可以对建筑的能耗、热工性能等进行全面分析和评估。

它的设计理念是简单易用、功能强大，深受建筑行业的青睐。

2. 卷帘遮阳在建筑节能中的作用在建筑的设计中，卷帘遮阳是一种常见的节能设施，它可以在一定程度上减少建筑内部的热量和阳光直射，从而降低建筑的能耗。

卷帘遮阳的使用可以有效地改善建筑内部的舒适性，提高建筑的节能效果。

3. 太阳得热系数的重要性太阳得热系数是评价建筑外墙材料对太阳辐射传热性能的一个重要指标。

对于建筑外墙材料来说，太阳得热系数的大小直接影响着建筑的热传递和热损失情况。

在建筑节能设计中，合理设置太阳得热系数是至关重要的。

4. PKPM节能软件设置卷帘遮阳太阳得热系数的作用在PKPM节能软件中，设置卷帘遮阳太阳得热系数是为了模拟建筑在不同条件下的节能效果。

通过合理设置卷帘遮阳太阳得热系数，可以对建筑节能的效果进行全面的评估和分析，为建筑节能设计提供重要依据。

5. 个人观点和理解在我看来，PKPM节能软件设置卷帘遮阳太阳得热系数是一项非常重要的工作。

它不仅可以帮助建筑设计者更好地评估建筑节能效果，还可以为建筑节能设计提供科学依据。

合理设置太阳得热系数也是建筑节能设计中的一项重要工作，它能够在一定程度上影响建筑的能耗和热传递情况。

总结回顾通过对PKPM节能软件设置卷帘遮阳太阳得热系数的介绍和分析，我们了解到了这一技术在建筑节能中的重要作用。

合理设置太阳得热系数和卷帘遮阳可以有效地提高建筑的节能效果，降低能耗，改善建筑的舒适性。

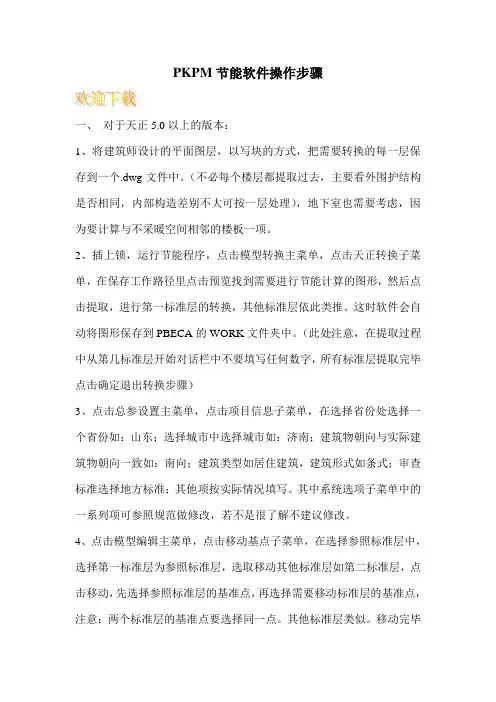

PKPM节能软件操作步骤

PKPM节能软件操作步骤

PKPM节能软件操作步骤；一、对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要；文件中；2、插上锁，运行节能程序，点击模型转换主菜单，点；路径里点击预览找到需要进行节能计算的图形，然后点；3、点击总参设置主菜单，点击项目信息子菜单，在选；选择城市中选择城市如：济南；建筑物朝向与实际建筑；4、点击模型编辑主菜单，点击移动基点子菜单。

对于天正5.0以上的版本：1、将建筑师设计的平面图层，以写块的方式，把需要转换的每一层保存到一个.dwg文件中。

（不必每个楼层都提取过去，主要看外围护结构是否相同，内部构造差别不大可按一层处理），地下室也需要考虑，因为要计算与不采暖空间相邻的楼板一项。

2、插上锁，运行节能程序，点击模型转换主菜单，点击天正转换子菜单，在保存工作路径里点击预览找到需要进行节能计算的图形，然后点击提取，进行第一标准层的转换，其他标准层依此类推。

这时软件会自动将图形保存到PBECA的WORK文件夹中。

（此处注意，在提取过程中“从第几标准层开始”对话栏中不要填写任何数字，所有标准层提取完毕点击确定退出转换步骤）3、点击总参设置主菜单，点击项目信息子菜单，在选择省份处选择一个省份如：山东；选择城市中选择城市如：济南；建筑物朝向与实际建筑物朝向一致如：南向；建筑类型如居住建筑，建筑形式如条式；审查标准选择地方标准；其他项按实际情况填写。

其中系统选项子菜单中的一系列项可参照规范做修改，若不是很了解不建议修改。

4、点击模型编辑主菜单，点击移动基点子菜单，在选择参照标准层中，选择第一标准层为参照标准层，选取移动其他标准层如第二标准层，点击移动，先选择参照标准层的基准点，再选择需要移动标准层的基准点，注意：两个标准层的基准点要选择同一点。

其他标准层类似。

移动完毕点击确定。

5、点击墙编辑子菜单，选择第一标准层，在此命令下，软件执行AutoCAD画墙线和修改墙线的所有命令。

（此处注意，对墙线的修改必须在墙编辑菜单下进行，否则软件不能对其识别）其他标准层类似，修改完毕后点击确定。

PKPM节能软件操作步骤

PKPM节能软件操作步骤

PKPM节能软件操作步骤
