PKPM工程造价软件常见问题及解决方法一、建筑模型部分（一）选择定额1、客户拷贝工程文件夹到其他电脑上经常会丢失自定义定额和做法，这是为什么？如果不想丢失，都有哪些方法？需描述具体的操作步骤。
*这是因为客户在将工程文件夹拷贝到其他电脑再次打开时，程序会提示是否删除旧数据，客户如果选择“是”，那么原先定义的定额和做法都将被覆盖，如果不想丢失，可以点击“否”，或者建议客户在开始新建一个工程选择算量规则的时候使用“定额库复制到当前目录功能”。
该功能的具体操作如下：2、客户经常会将默认的计算规则进行相应的调整，如何恢复默认的计算规则，且使用该功能时需要注意哪些问题？*可以使用选择定额对话框中的“恢复默认值”，在使用该功能时，需要注意的有两点：第一，恢复默认计算规则实际是在第一次使用该功能时，复制一个当前设置的算量规则作为默认规则库，这样就必须保证第一次使用时设置的算量规则符合用户的科技实力打造品牌魅力要求；该步骤应由技术人员完成；第二，因为当地定额规定的算量规则有可能与有些客户要求的规则不一致，所以技术人员必须先完成该部分用户的计算规则设置，接着完成默认库的建立，最后交予用户使用，这样才能避免由用户自己完成该操作出现的错误问题。
3、如果要用别的地区的算量规则怎么办？*标准操作是在当地市场部取得后拷贝到预算软件里的算量规则文件夹下，有利于用户的查找和更换。
4、重装程序后打开工程提示定额库不存在是什么原因？*定额库的路径发生了变化，重新选择定额的路径即可，选择后提示是否删除旧数据，需要选择“否”。
（二）轴线输入1、在正交轴网里，选择了“输轴号”，但是画出来之后没有轴线？*点击“轴线显示”即可2、轴网是否能自动标号？答在建立轴网时在“输轴号”框中打勾，同时把起始轴号信息给上就可以了。
科技实力打造品牌魅力3、带角度的斜线怎么输入？*用两点直线命令，在命令行输入长度（mm）< 角度4、椭圆怎么输入？*选中椭圆命令选好圆心，在命令行输入长半轴短半轴旋转角精度。

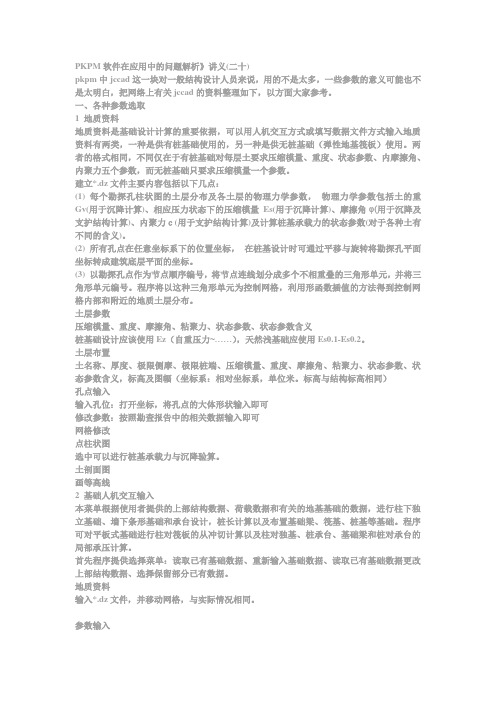

PKPM软件在应用中的问题解析》讲义(二十)pkpm中jccad这一块对一般结构设计人员来说，用的不是太多，一些参数的意义可能也不是太明白，把网络上有关jccad的资料整理如下，以方面大家参考。
一、各种参数选取1 地质资料地质资料是基础设计计算的重要依据，可以用人机交互方式或填写数据文件方式输入地质资料有两类，一种是供有桩基础使用的，另一种是供无桩基础（弹性地基筏板）使用。
两者的格式相同，不同仅在于有桩基础对每层土要求压缩模量、重度、状态参数、内摩擦角、内聚力五个参数，而无桩基础只要求压缩模量一个参数。
建立*.dz文件主要内容包括以下几点：(1) 每个勘探孔柱状图的土层分布及各土层的物理力学参数，物理力学参数包括土的重Gv(用于沉降计算)、相应压力状态下的压缩模量Es(用于沉降计算)、摩擦角φ(用于沉降及支护结构计算)、内聚力ｃ(用于支护结构计算)及计算桩基承载力的状态参数(对于各种土有不同的含义)。
(2) 所有孔点在任意坐标系下的位置坐标，在桩基设计时可通过平移与旋转将勘探孔平面坐标转成建筑底层平面的坐标。
(3) 以勘探孔点作为节点顺序编号，将节点连线划分成多个不相重叠的三角形单元，并将三角形单元编号。
程序将以这种三角形单元为控制网格，利用形函数插值的方法得到控制网格内部和附近的地质土层分布。
土层参数压缩模量、重度、摩擦角、粘聚力、状态参数、状态参数含义桩基础设计应该使用Ez（自重压力~……），天然浅基础应使用Es0.1-Es0.2。
土层布置土名称、厚度、极限侧摩、极限桩端、压缩模量、重度、摩擦角、粘聚力、状态参数、状态参数含义，标高及图幅（坐标系：相对坐标系，单位米。
标高与结构标高相同）孔点输入输入孔位：打开坐标，将孔点的大体形状输入即可修改参数：按照勘查报告中的相关数据输入即可网格修改点柱状图选中可以进行桩基承载力与沉降验算。
土剖面图画等高线2 基础人机交互输入本菜单根据使用者提供的上部结构数据、荷载数据和有关的地基基础的数据，进行柱下独立基础、墙下条形基础和承台设计，桩长计算以及布置基础梁、筏基、桩基等基础。
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。
四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。
对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。
一、关于建模的注意事项：1、当发生节点过密情况，特别是各结构标准层合并后的总网格中节点过密时，可点网格生成菜单下的节点距离菜单，加大合并的节点距离从而把相距过近的多个节点合并为一。
2、上、下层位置应对齐的网格节点应确保对齐，以免形成总网格后的节点过多过密。
3、多使用偏心布置构件以减少过近过密网格节点产生，但不应把杆件偏心至另一相邻节点上。
4、为减少荷载导荷出错机会，布置墙处的各层上下节点尽量对应一致，即该部位各层网格节点不宜不同。
5、墙悬空时其下层的相应部位一定要布置梁。
6、洞口跨越墙的两个节点上下层之外，对跨越节点的洞口应作为两个洞口输入。
但是，如果按先输入大洞口，再输入洞口上的节点网格的次序，则程序会自动切割垮越新增节点的洞口为两个洞口。
另一方面，如果节点之间输入了两个洞口，则程序会在形成后面菜单数据后，在两洞口中间自动增加一个节点。
7、当在后面主菜单1中与与本章菜单中模型不一致，或发生错误时；可把各层重新生一下网点。
（可利用节点对齐功能，则各层可自动形成网点）8、两节点之间只能有一个杆件相连，对于两节点之间有弧梁、又有直梁的情况时，应在弧梁上设置一节点。
9、劲性混凝土、钢管混凝土构件的材料属性应定义为混凝土，结构主材应为钢和混凝土。
10、平面拼接，要使当前工程和拼接工程的层信息保持一致，低层往高层拼接。
11、斜杆端点应在楼层处，不应在层间，否则计算不予考虑。
12、除顶层外，用上节点高、梁顶标高、错层斜梁形成的斜梁，不能跨越本标准层。
13、层间梁不能用来做错层处理，层间梁可以传到SATWE软件和PK二维框架软件进行计算，但TAT软件还不能处理层间梁结构，只把其上的荷载分担到上下楼层。
14、按主梁输入的次梁三维结构计算程序默认为不调幅梁。
15、对于柱的布置，当柱截面跨越两个或多个节点时，要柱只是布置在了其中的一个节点上。
它与非布置节点处之间如果没有布置构件，则该柱将孤立地不和其他构件共同工作，一般应把柱截面内各节点间布置上梁。
PKPM不得不说的问题及解释结合在实际PKPM设计分析中遇到的问题，一并记录下来，一是为自己提醒，而是为大家提醒。
1.关于裂缝计算时考虑支座宽度对裂缝的影响。
2012.2.21解释：通常SATWE等整体分析软件在计算时不考虑柱截面尺寸，梁的计算长度以两端节点间长度计。
而计算支座裂缝需要的是柱边缘的弯矩，该弯矩通常小于节点处的弯矩。
所以按裂缝要求选梁配筋时需要对支座处的弯矩进行折减。
如果应用SATWE等整体分析软件时选择了“考虑节点刚域的影响”, 可以认为计算软件给出的弯矩已考虑了支座截面尺寸的影响，在计算裂缝时就不应该对弯矩做重复的折减了。
梁施工图中“考虑支座宽度对裂缝的影响”时，程序大约取距离支座内距边缘1/6支座宽度处的弯矩，并且降低的幅值不大于0.3倍的支座弯矩峰值。
这样可以避免过大的支座负筋配置，以利于实现强剪弱弯、强柱弱梁等设计原则。
2.satwe计算结果中关于软件在“强柱弱梁”的计算方面未执行抗震规范。
2012.2.23建筑抗震设计规范GB50011-2001第6.2.2条指出：一、二、三级框架的梁柱节点处,除框架顶层和柱轴压比小于0.15者及框支梁与框支柱的节点外，柱端组合的弯矩设计值应符合下式要求：ZMc=r|cZMb (6.2.2-1)......当反弯点不在柱的层高范围内时，柱端截面组合的弯矩设计值可乘以上述柱端弯矩增大系数。
按上述条文规定条件讨论，PKPM仅仅是将柱端截面组合的弯矩设计值直接乘上了柱端弯矩增大系数即ZMc=r|c*ZMc\' (£Mc\，为节点处柱端弯矩之和)，未按式£Mc=r|c£Mb 进行计算，而梁柱节点处的弯矩在调整前是否平衡，当出现ZMb > ZMcV的情况下，就给“强柱弱梁''打了折扣。
解释：按照传统结构力学理论，节点处的梁柱弯矩之和应该是相等的，相互平衡的。
但是，satwe作为三维内力计算软件，① 节点处的梁柱弯矩平衡还可能有另一个方向的梁的扭矩来承担。
PBECA2008使用过程中常见的问题及解决办法汇总一、一般锁插上了打开软件提示请插锁的原因如下：原因一：要确认我们的锁是单机版（居建、公建、居建+公建）和网络锁，在软件打开时的小界面上是不是没选择正确。
原因二：软件可能出现了问题试试重新安装软件，确保安装的软件版本是技术人员要求的版本。
还有必须注意卸载软件用软件自身去除功能，卸载方法：再点击安装软件运行程序会出来一个界面选择去除即可卸载。
原因三：针对网络锁的一些情况，首先确保服务器安装软件正常运行，其次确保服务器上安装软件的文件夹处于共享状态，最后保证客户端的软件安装正确且把服务器CF G已经考到原来安装软件里的CF G文件进行覆盖。
二、打开软件提示注册表损坏修复方法：1.开始菜单——》运行---输入"regedi t"2. 进入到“注册表编辑器”3.找到“LOCAL_MACHI NE”4.找到“LOCAL_MACHI NE”子菜单“softwa re”5.找到“softwa re”子菜单“wow6432node”6.将“wow6432node”重命名为“wow64321nod e”7.OK！点击软件正常运行三、软件使用过程中的一些问题：1、使用软件时出现致命错误是CAD原因，重新安装CA D即可。
2、更新材料库后再次点击软件出现链接材料库失败是安装节能软件版本不正确，可与技术人员联系确认那版本可以使用。
四、软件计算过程中的一些问题：1、模型过于复杂时出现不能权衡提示超出DOE限值，这时候可以把内墙线删除一些完了再重新组装即可权衡。
2、对于居建地下室采暖类型的工程，生成的报告书里没有地下室外墙的指标，软件固定的输出模式，不影响审图等。
第⼗七章 基础的计算（⼀）联合基础的计算⑴双柱联合基础的偏⼼计算：程序在进⾏双柱联合基础的设计时，并没有考虑由于两根柱⼦上部荷载不⼀致⽽产⽣的偏⼼的情况。
因此算出的基础底⾯积是对称布置的。
这种计算⽅法对于两根柱⼦挨得很近，⽐如变形缝处观柱基础计算⼏乎没什么影响，但对于两根柱⼦挨得稍微远⼀些的基础，则会有⼀定误差。
此时需要设计⼈员⼈为计算出偏⼼值，在独基布置中将该值输⼊过去。
然后再重新点取“⾃动⽣成”选项，程序可以根据设计⼈员输⼊的偏⼼值重新计算联合基础。
⑵双梁基础的计算：建议直接在双轴线上布置两根肋梁，然后再在梁下布置局部筏板。
（⼆）砖混结构构造柱基础的计算砖混结构⼀般都做墙下条形基础，构造柱下⼀般不单独做独⽴基础。
有的时候设计⼈员会发现JCCAD软件在构造柱下⽣成了独⽴基础。
这主要是因为读取了PM恒⼗活所致。
这种荷载组合⽅式没有将构造柱上的集中荷载平摊到周边的墙上。
设计⼈员可以在荷载编辑中删除构造柱上的集中荷载，并在附加荷载中在周边的墙上相应增加线荷载值。
或者设计⼈员也可以直接读取砖混荷载，因为砖混荷载⾃动将构造柱上的集中荷载平摊到周边的墙上了。
（三）浅基础的最⼩配筋率如何计算浅基础如墙下条基等，在对基础底板配筋时是否该考虑最⼩配筋率，⽬前在⼯程界还有争议。
《基础设计规范》中没有规定柱下独基底板的最⼩配筋率，⽽《混凝⼟规范》对于混凝⼟结构均有最⼩配筋率的要求。
⽬前JCCAD软件对于独⽴柱基没有按最⼩配筋率计算，对于墙下条基缺省情况下按照0.15％控制，设计⼈员可以根据需要⾃⾏调整。
（四）基础重⼼校核⑴“筏板重⼼校核”中的荷载值为什么与“基础⼈机交互”退出时显⽰的值不⼀样？产⽣此种情况的原因主要有以下两种：①对于梁板式基础，由于有些轴线上没有布置梁或板带，造成荷载导算时没有分配到梁或板带上，从⽽使两种⽅式所产⽣的重⼼校核值不⼀致。
②地下⽔的影响：“筏板重⼼校核”中的荷载值没有考虑地下⽔的影响，⽽“基础⼈机交互”退出时显⽰的值考虑了地下⽔的影响。
PKPM软件在应用中的问题解析―多塔结构的计算多塔结构的计算（一）带变形缝结构的计算⑴带变形缝结构的特点：①通过变形缝将结构分成几块独立的结构。
②若忽略基础变形的影响，各单元之间完全独立。
③缝隙面不是迎风面。
⑵计算方法：①整体计算的注意事项：a）在SATWE软件中将结构定义为多塔结构；b）所给振型数要足够多，以保证有效质量系数＞90％；c）定义为多塔后，对于老版本软件，程序将对每一个缝隙面都计算迎风面，因此风荷载计算偏大；新版本软件增加了一项新的功能。
即可以人为定义遮挡面。
从而有效地解决了这一问题。
d）周期比计算有待商讨。
②分开计算的注意事项：a）旧版软件除风荷载计算有些偏大外，其余结果都没问题，新版软件定义遮挡面后，风荷载计算也没有问题了。
b）一般而言，对于基础连在一起的带变形缝结构，由于基础对上部结构整体的协调能力有限，所以建议采用分开计算。
（二）大底盘多塔结构的计算⑴大底盘多塔结构的特点：①各塔楼拥有独立的迎风面。
②各塔楼之间的变形没有直接影响，但都通过大底盘间接影响其他塔楼。
③塔楼与刚性板之间没有―一对应关系，一个塔楼可能只有一块刚性板，也可能有几块刚性板。
④大底盘顶板应有足够的刚度以协调各塔楼之间的内力、变形和位移。
⑵计算方法：①在SATWE软件中将结构定义为多塔结构；②位移比、大底盘以上的各塔楼的刚度比均正确；③周期比、转换部位的刚度比计算有待商讨。
⑶大底盘多塔结构刚度比的计算方法：大底盘多塔结构在大底盘与各主体之间的刚度比如何计算规范并没有说明，但也没有说不要求。
SATWE软件仅仅输出1号塔的主体与大底盘相比较的结果，其它塔与大底盘相比的结果则用“＊”号表示。
①大底盘多塔结构刚度比的整体计算：根据龚思礼先生主编的《建筑抗震设计手册》提供的方法：要求在计算大底盘多塔结构的地下室楼层剪切刚度比时，大底盘地下室的整体刚度与所有塔楼的总体刚度比不应小于2，每栋塔楼范围内的地下室剪切刚度与相邻上部塔楼的剪切刚度比不宜小于1.5.②大底盘多塔结构刚度比的分开计算：a）根据《上海规程》第6.1.19条中条文说明中建议的方法：如遇到较大面积地下室而上部塔楼面积较小的情况，在计算地下室相对刚度时，只能考虑塔楼及其周围的抗侧力构件的贡献，塔楼周围的范围可以在两个水平方向分别取地下室层高的2倍左右。
【常见问题】【3、4⽉-结构】PKPM结构软件常见问题与解答⼀、安装问题1.重装PKPM后能⽤⼏次，但是过会就不能⽤了，提⽰错误，怎么解决？【PKPM全版本】答：是PKPM注册组件失败，新版本运⾏CFG下的RegPKPMCtrl.exe.⼆、PMCAD1.请教⼀下，主梁和层间梁输⼊的问题。
在主梁⾥⾯按照降梁顶标⾼输⼊，和在层间梁⾥⾯输⼊，有什么区别？程序是怎么区分这两个地⽅输⼊的梁的？【PKPM3.1.5】答：在主梁⾥⾯按照降梁顶标⾼输⼊：这种⽅式需要定义每跨的两端梁的标⾼，也只能每跨布置，不能隔跨进⾏布置；在层间梁⾥⾯输⼊：可以进⾏隔跨层间梁布置，只需要定义隔跨层间梁起点和终点标⾼，中间的有柱⼦会⾃动打断，并不需要确定中间节点的标⾼。
在计算上两者没有区别。
2.⽼版本设定好的word.ail快捷命令⽂件，覆盖到V2.2和V3.16程序相应的⽂件下⽆⽤，这是什么原因导致的？【PKPM3.1.5、PKPM V2.2】答：采⽤V2.2和V3.16程序pm⾥⾯快捷命令导⼊word.ail⽂件即可。
要注意快捷命令不能重复，否则会出现命令混乱错误。
3.建模过程中，突然梁柱墙构件出现丢失现象，只剩下轴线，这是什么原因导致的？【PKPMV3.1.1、PKPM V3.1、PKPM V1.3、PKPM V2.2、PKPM V2.1、PKPM V1.3n】答：这是不当的操作习惯导致的，需要在每个命令退出后或按ESC键退出此命令再进⾏楼层切换，否则会导致程序内部数据紊乱出现构件丢失的现象。
V3.1有恢复模型功能，V2.2可提取后缀是*ws⽂件放在新⽂件夹，后缀修改为jws即可使⽤；4.PMCAD退出勾选转楼梯模型出现异常错误，这是什么原因导致的？【PKPM V2.1】答：周边的结点过多，周边的构件删除⼀些，让房间结点数少⼀些，保留楼梯或者布置新的楼梯，然后在LT⽬录中的模型中重新布置周边构件；5.修改柱底标⾼，模型⾥默认的风压⾼度变化系数会有修改吗？【PKPM全版本】答：风压⾼度是不变的，它只与层⾼有关系；6.混凝⼟标号C37，怎么输⼊强度值呢？【PKPM全版本】答：可以设置C37，程序按照插值来计算。
PKPM软件常遇疑难问题解答1、问：PMCAD中若修改标准层平面布置（如增、删杆件）会影响已输入的荷载吗？答：不会，在A菜单修改完存盘退出后，应执行一遍1，2菜单内容，并且进行“输入次梁楼板”菜单应选第二项进入。
再进行3菜单看各杆件荷载值和分布，除一些因修改打断（长度有变化）的杆件上的荷载自动给删除外，其它杆件上的荷载均被保留。
2、问：结构上多塔、错层的含义是什么？如果多塔楼之间层高不同能认为是错层吗？答：结构设计上多塔、错层与日常习惯认为是有区别的，错层一般指结构中的竖向受力构件在某一层（或几层）没有与该层平面构件相连系而跨跃该层（或几层）延伸至上层，则认为有错层，多塔是指几栋建筑物或者底部几层，或者顶部几层（可能中部几层）平面构件（包括楼板）连在一起，其它各层结构自成体系，称为多塔楼结构。
多塔楼之间层高不同的楼层只要不是连接部分的楼层，其本身是各自独立受力的，不能认为是错层。
3、问：有时更版后PMCAD与基础或TAT无法接力运行是什么原因？答：由于PMCAD系列CAD软件数据共享有一定格式，软件更版一些模块作了功能的修改和补充，软件模块之间数据传递格式可能有所改变或补充，因此更版时必须将有关联的模块都进行更新，这样才能保证整体软件的数据互相连接，达到一体化运行（具体请在更版时向CAD工程部有关技术人员咨询）。
另外盗版和从非正规途径拿来的软件是完全不可能达到上述要求的，软件的接力运行是不稳定的，并且会由于数据格式上的问题造成运算结果的错误4、问：在基础软件中如何获得上部结构传给基础荷载的标准值?答：在JCCAD的“输入荷载”中选“荷载参数”在弹出窗口把恒、活荷载分项系数改为1；在EF“信息输入”弹出窗口中把恒、活荷载分项系数改为1；ZJ的“上部荷载”中的组合信息窗口，把恒、活荷载分项系数改为1；BOX“荷载输入”菜单中的“荷载分项，组合，组合值系数”将恒、活分项系数改为1，即可5、问：我们单位设计一般都是多层结构，是否只需一个PK就能满足要求？答：工程设计本身是一个系统化工作，PKPM软件针对设计特点，每个模块都是有密切联系的。
《PKPM软件在应用中的问题解析》讲义（十八）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制《PKPM软件在应用中的问题解析》讲义(十八)第十八章钢结构（一）Mu ＜1.2Mp何意？如何解决？⑴规范要求：根据《建筑抗震设计规范》（以下简称《抗震规范》）第8.2.8条的规定：钢结构构件连接应按地震组合内力进行弹性设计，并应进行极限承载力计算；梁与柱连接弹性设计时，梁上下翼缘的端截面应满足连接的弹性设计要求，梁腹板应计入剪力和弯矩。
梁与柱连接的极限受弯、受剪承载力，应符合下列要求：Mu ≥1.2Mp－－－（8.2.8-1）式中：Mu－梁上下翼缘全熔透坡口焊缝的极限受弯承载力，其计算公式为：Mu ＝Af(h-tf)fyMP－梁（梁贯通时为柱）的全塑性受弯承载力，其计算公式为：Mp ＝WpfyWp－构件截面塑性抵抗矩⑵工程实例：某工程为5层钢框架结构，地震设防烈度为8度，地震加速度为0.2g，场地土类别为三类，设计地震为第一组，梁、柱均采用焊接工字钢，钢号均为Q345，首层平面图如图1所示：（图略）通过STS软件计算可知，图1中所示GL27与柱GZ6的节点连接设计不满足《抗震规范》第8.2.8条的规定。
由于有些设计人贝对公式（8.2.8－1）缺乏正确的理解，在处理此问题时盲目加大钢梁截面，调整结果如表1所示：（表略）从表1可以看出，增大梁的截面尺寸后，仍不能满足要求，构件的极限承载能力提高的非常地有限，仅提高了0.72%，但用钢量每延米却增大了64％，这显然不合理。
通过对《抗震规范》中Mu和1.2Mp 的计算公式的分析，我们得知：①Mu主要与梁翼缘板面积和梁高有关，与梁腹板厚无关；②Mp的大小主要受构件截面塑性抵抗矩Mp的控制，而Wp的大小则与截面的尺寸有关。
③增大梁翼缘板尺寸和梁高虽然可以增大Mu的值，但Wp的值也会相应增大，这也是为什么如表1所示增大梁截面尺寸但计算结果却没有明显改善的主要原因。
PKPM系列软件常见问题一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。
添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE 里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。
最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时，在柱内两节点处加刚性梁（200X300）以封闭房间，传递荷载。
9，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
10，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。
13，钢柱底铰结：钢结构设计时底部至少有一点是刚结。
pkpm常见问题解答[优质文档首发]1.PMCAD 轴线输入中新增梁板交点，主要用于什么情况？如何操作？这是程序计算梁与板的交点，如果有交点，会将结果输出在提示区，一般不需要用户操作。
2.PMCAD 楼层组装中有设支座、设非支座、清除设置这3个功能，分别用于什么情况呢？设设非支座和清除设置2个有什么区别？当点击设支座中支座标高是用于什么，是否等同于柱底标高的设置，其能否传给JCCAD？是否用于坡地建筑柱底标高不一样的情况，如果是，那么又和直接设置柱底标高有何区别？设支座由用户指定结点上的支座，黄色三角设非支座即删除单个支座信息清除设置删除全部支座信息支座标高会修改该结点上的所有柱、墙标高，而不改变结点标高所有标高信息会传给基础模块3.新抗规对计算位移比并未提及采用强制采用刚性楼板假定，现在新版中对所有楼层采用刚性楼板假定这条什么时候勾选，什么时候不勾选？错层情况下，对所有楼层采用刚性楼板假定要不要勾选？通常情况下，我们仍然建议采用刚性楼板假定，来考察楼层的整体扭转情况，弹性楼板计算可能不能反映整体指标，如果计算局部位移比可以选择弹性楼板计算。
错层与否更刚性楼板假定不矛盾，因为我们目前的强制是有条件的，即只假定楼板平面内结点，上下高差限制为200mm。
4.SATWE参数设置中规定水平力确定方式中，有2种，分别为楼层剪力差方法（规范方法）和节点振型CQC组合方法。
什么情况下宜采用节点地震作用CQC组合方法确定所谓的规定水平力？此规定水平力与规范楼层剪力差方法有多大差异？对于具有较清楚楼层定义的一定是采用规范方法，对于楼层定义不是很清楚的建议采用规范方法，对于基本上没有楼层概念的结构，由于楼层剪力差没有办法计算，可以采用第二种方法。
两种方法的设计思想是适用于不同的情况，不好对比其差异情况。
5.位移输出文件中有2套方法输出的位移指标，如何查看结果？是否位移比在规定水平力下查看，层间位移角在老方法中查看?规定水平力的位移只需要看位移比，其它规定水平力下位移供一般参考，除了位移比以外的其它位移均需采用CQC下的位移结果。
PKPM结构设计软件在使用中的问题分析第一章砖混底框的设计（一）“按经验考虑墙梁上部作用的荷载折减”⑴由于墙梁的反拱作用，使得一部分荷载直接传给了竖向构件，从而使墙梁的荷载降低。
⑵若选择此项，则程序对所有的托墙梁均折减，而不判断该梁是否为墙梁。
（二）“按规范墙梁方法确定托梁上部荷载”⑴若选择此项，则则程序自动判断托墙梁是否为墙梁，若是墙梁则自动按照规范要求计算梁上的荷载，若不是墙梁则按均布荷载方式加到梁上。
⑵若同时选择“按经验考虑墙梁上部作用的荷载折减”和“按规范墙梁方法确定托梁上部荷载”两项，则程序对于墙梁则执行“按规范墙梁方法确定托梁上部荷载”，对于非墙梁则执行“按经验考虑墙梁上部作用的荷载折减”。
（三）“底框结构剪力墙侧移刚度是否应该考虑边框柱的作用”若选择此项，则程序在计算侧移刚度比时，和边框柱相连的剪力墙将作为组合截面考虑。
否则程序分别计算墙、柱侧移刚度。
一般而言，对混凝土抗震墙可选择考虑边框柱的作用，对砖抗震墙可选择不考虑边框柱的作用。
（四）混凝土墙和砖墙弹性模量比的输入⑴适用范围：混凝土墙和砖墙弹性模量比只有在该结构在某一层既输入了混凝土墙，又输入了砖墙时才起作用。
⑵物理意义：混凝土墙和砖墙的弹性模量比。
⑶参数大小：该值缺省时为3，大小在3～6之间。
⑷如何填写：一般而言，混凝土墙的弹性模量是砖墙的10倍以上。
如果是同等墙厚，则混凝土墙的刚度就是砖墙的10倍以上。
但实际上，在结构设计时，一方面混凝土墙的厚度小于砖墙，从而使混凝土墙的刚度有所降低；另一方面，在实际地震力作用下混凝土墙所受的地震力是否就是砖墙的10倍以上还是未知数，因此我们不能将该值填得过高。
（五）砖混底框结构风荷载的计算⑴TAT软件可以直接计算风荷载。
⑵SATWE软件不可以直接计算风荷载，需要设计人员在特殊风荷载定义中人为输入。
（六）砖混底框不计算地震力时该如何设计？⑴目前的PMCAD软件不能计算非抗震的砖混底框结构。
【常见问题】PKPM结构软件——8月常见问题与解答一、PMCAD1. 板的施工图中出现了100000，感觉不对，哪里计算出现问题了?【PKPMV3.1.1】答：100000表示超筋的意思，一般情况下是由于板荷载过大，板厚较小导致。
2. PKPM剪力墙模型，墙上洞口建模按照洞口或梁输入，计算有什么区别吗？【PKPM V2.1】答：按照洞口输入程序按照壳单元处理，普通框架梁按照杆单元处理，两者计算的周期位移及构件的内力都会有所区别。
3. 为什么梁上铁的架立筋与我的主筋相同呢，均为25的钢筋？而有的是12的钢筋【PKPM V2.2】答：程序在根据梁宽选择箍筋的时候，如果出现4肢箍，则上铁至少需要四根纵筋，我们现在根据用户的提议，做了如下的规则：若上铁配2根纵筋，另需2根架立筋，2根架立筋采用12的一级钢；若上铁已配3根纵筋，另需1根架立筋，则这一根架立筋同已配的纵筋。
4. 电脑卡住了，程序也意外中断了，刚刚的数据全没了，怎么才能找回呢？【PKPM V2.2】答：在左上角PKPM位置处有个下拉菜单，点开里面有个恢复数据；建议设置程序自动保存的时间间隔，可以设置为5分钟；在工具中，有定时存盘菜单，按照命令行提示，输入保存时间间隔即可。
5. 混凝土框架屋面有大的挑板，请问必须加虚梁才能把挑板上的恒活荷载传到相邻框架梁上吗【PKPM系列】答：悬挑板可以直接传递恒活荷载，但传递不了竖向荷载产生的扭矩，要自己在梁上布置。
6. 支座负筋计算得出需要配6根钢筋，施工图给出的配筋方法是：两排：1/5？为什么上排竟然配一根钢筋？【PKPM V2.2】答：程序的处理方式是：需要配两排的，先配下面一排开始，是按照所能容纳的钢筋最大根数，多余的才放到上排，所以会出现上面的问题；但是实际施工中，至少保证每排两根钢筋，程序后续会做修改。
7. 按次梁的方式输入次梁，导荷方式是不是按照实际情况考虑？【PKPM V2.2】答：是的，按实际情况考虑。
