pkpm结构建模中的常见问题第二章结构建模中的常见问题1、PMCAD软件为什么提示某些房间？轴线间形成的房间夹角小于15度时不能导荷。
2、PMCAD软件为什么提示墙下无轴线？当墙、梁端点离得很近，软件在进行节点归并时将墙端点并入梁端点所致。
08版的PMCAD 改成将梁端点并入墙端点。
3、在PMCAD建模中出现悬空梁、悬臂梁和空间折梁的原因？3.1悬空梁：当梁的标高不与楼面等高，梁端竖向构件节点未升高或梁端无支承构件所致。
3.2悬臂梁：当梁的一端竖向构件节点未升高或梁端无支承构件所致。
3.3空间折梁：当折梁下端的标高不与楼面等高，梁端竖向构件节点未升高或梁端无支承构件所致。
4、梁端定义铰接时应注意的问题？4.1如果与节点相连的构件均定义为铰,数捡时程序给出红色警告.老版本采用总刚计算,将异常中断,目前版本可以计算..4.2圆弧梁端不能定义为饺..5、斜墙在程序中是如何处理的？斜墙用节点升高的方法建模，目前，SATWE和TA T都不能计算。
在PMSAP中按板建模，楼板定义为弹性板6，并能计算，但只能给出内力。
6、体育馆等空旷结构建模的常见问题？6.1节点升高不能超过层高,6.2圆弧形网格节点升高后形成螺旋线,7、多塔结构建模中的常见问题？7.1塔号以塔高排序,7.2带变形缝的多塔,不要同构件存在于多塔,第三章特殊模型的建立1、椭圆模型？当前PMCAD没有椭圆模型菜单，可用命令行的命令建模。
1.1、进如PMCAD，在命令行输入“ellipse”。
1.2输入椭圆的圆心或端点或外切矩形。
1.3输入椭圆另一端点坐标。
1.4输入椭圆另一半轴长度。
1.5输入“explode”,用光点取椭圆分解成折线。
1.6再次输入”explode”，,用光点取椭圆存图，形成网点。
2、错层结构？2.1单塔错层，当错层高度小于框架梁高时可不考虑错层的影响。
当错层高度大于框架梁高时可按两个标准层建模。
《08版PKPM软件将会对此有所改进》2.2多塔错层2.2.1进如PMCAD，按标准层建模。
（整理）PKPM常见问题.建筑模型输入及工程量计算常见问题1. 如果有同一工程的建筑APM建模和结构PMCAD建模数据，可以利用（工程拼装）命令使结构模型与建筑模型的合并。
2. 现程序中的阳台只能统计出投影面积，其他工程量都不能解决，如何变通处理？答：阳台栏板按“墙”输入形成房间后，就可以统计出阳台的装饰工程量；再用“修改定额”，将“墙”的定额修改为“栏板”的定额。
3. 如果模型中有的房间不计算建筑面积，程序怎么处理？答：利用“房间编辑”中“房间特征“命令，定义房间的计算面积系数为0后，布置在不需计算建筑面积的房间内，程序在计算建筑面积时就不会统计了。
4. 现程序中双层梁怎么处理？答：在建筑模型中可以输入梁和层间梁，来处理双层梁。
5. 程序在进入平整场地时，有时会出现模型不见只显示平整场地的轮廓线的情况，遇到这种情况怎么处理？答：重新进入建筑模型中点“形成网点”命令即可。
6、外立面在计算室外地坪的装修工程量时，怎么解决？答：（1）在“改层信息”中，输入室外地坪标高，这部分工程量会自动并入第一层的工程量中。
（2）立面选择完毕后，用“辅助网格”绘出室外地坪这部分的区域，录入做法后可统计工程量。
7、建模的本层检查中，能检查出模型的哪些问题，还有哪些隐藏的问题检查不出来？根据经验模型还会出现哪些问题？答：目前检查如下情况：是否有180度圆弧（由于程序生成房间时圆弧边被简化成圆弧两端的直线边，如果180度的弧墙中间没有节点打断，则半个圆的面积将丢失。
如果还有通过其圆心的另一段墙，则该圆弧与直线墙连接生成的房间会由于面积为零而发生错误）检查在两个距离比较小的节点间（最大检查距离为1000mm）没有布置梁或墙的状况。
当平面上节点的布置较乱（在结构数据和装修、填充墙等同时布置时常出现），可能出现相距较近的节点网格上梁或墙的遗漏布置，特别是在柱截面范围内有多于一个节点的情况时常出现这种遗漏布置，这种情况由于柱的掩盖常不能被发现。

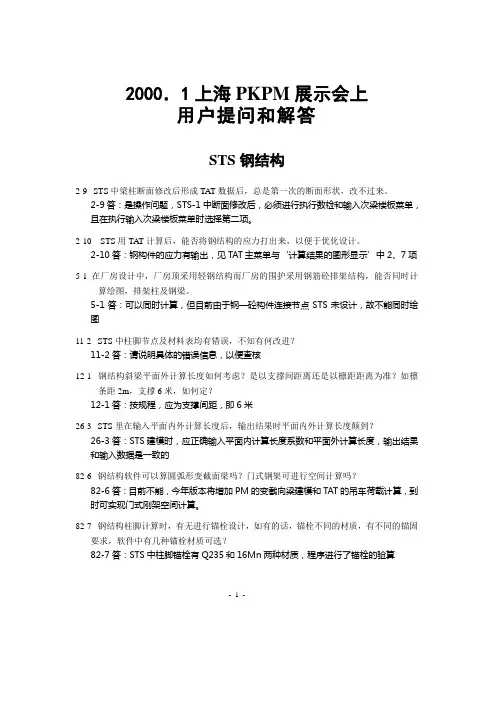

2000．1上海PKPM展示会上用户提问和解答STS钢结构2-9 STS中梁柱断面修改后形成TAT数据后，总是第一次的断面形状，改不过来。
2-9答：是操作问题，STS-1中断面修改后，必须进行执行数检和输入次梁楼板菜单，且在执行输入次梁楼板菜单时选择第二项。
2-10 STS用TAT计算后，能否将钢结构的应力打出来，以便于优化设计。
2-10答：钢构件的应力有输出，见TAT主菜单与‘计算结果的图形显示’中2、7项5-1 在厂房设计中，厂房顶采用轻钢结构而厂房的围护采用钢筋砼排架结构，能否同时计算绘图，排架柱及钢梁。
5-1答：可以同时计算，但目前由于钢—砼构件连接节点STS未设计，故不能同时绘图11-2 STS中柱脚节点及材料表均有错误，不知有何改进？11-2答：请说明具体的错误信息，以便查核12-1 钢结构斜梁平面外计算长度如何考虑？是以支撑间距离还是以檩距距离为准？如檩条距2m，支撑6米，如何定？12-1答：按规程，应为支撑间距，即6米26-3 STS里在输入平面内外计算长度后，输出结果时平面内外计算长度颠到？26-3答：STS建模时，应正确输入平面内计算长度系数和平面外计算长度，输出结果和输入数据是一致的82-6 钢结构软件可以算圆弧形变截面梁吗？门式钢架可进行空间计算吗？82-6答：目前不能，今年版本将增加PM的变截向梁建模和TAT的吊车荷载计算，到时可实现门式刚架空间计算。
82-7 钢结构柱脚计算时，有无进行锚栓设计，如有的话，锚栓不同的材质，有不同的锚固要求，软件中有几种锚栓材质可选？82-7答：STS中柱脚锚栓有Q235和16Mn两种材质，程序进行了锚栓的验算100-1希望PM与STS软件能接口，因为有很多甲方需要做钢结构和混凝土两种方案做经- 1 -济比较，现在因PM、STS不能接口，这给设计人员增加了不少工作量。
100-2 希望LT软件与STS软件接口，让LT软件直接读取楼梯网格，这样节省很多时间。
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载，而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η？答：对于摇摆柱，其两端铰接，柱本身不为结构整体提供抗侧刚度，同时它要承担竖向荷载，其他柱子必须为摇摆柱提供侧向支承，因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载，不承受竖向荷载的一类抗风柱，对于刚架柱的稳定没有明显的不利作用，计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型，将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同？答：如下图查看两柱下基础计算结果文件：发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值，而最小反力Pmin则接近于0，且两次计算基础零应力区控制比例均为0，所以判断两个柱下基础底面尺寸由零应力区控制，此时要满足最小反力大于0，独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的？是否考虑了横向加劲肋等重量？答：程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量，且不会乘以调整系数，所以其他配件，像构件中的加劲肋并未统计在其中。
四、门刚规范规定：支撑拉杆长细比400，压杆长细比180，为何门式刚架三维和二维设计的结果值在小于以上限值时，显示超限？答：门式刚架设计中，对于拉杆需要在验算规范选择门式刚架规范验算，勾选程序自动确定容许长细比，同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计，此时程序按照拉杆长细比限值控制。
对于压杆，其容许长细比不一定是180，门规3.4.3规定地震作用组合控制构件设计时，柱长细比按150控制，可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时，程序是否判断门刚规范对于隅撑的要求（如隅撑上支撑点位置低于檩条中心）？当不满足相关要求时应该如何处理？答：如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息，程序不自动判断隅撑是否满足要求，直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr，进而确定稳定系数。

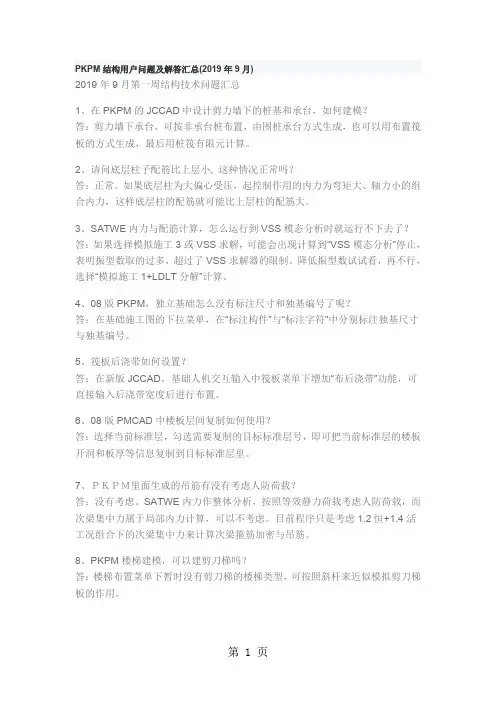

PKPM结构用户问题及解答汇总(2019年9月)2019-10-15 08:152019年9月第一周结构技术问题汇总1、在PKPM的JCCAD中设计剪力墙下的桩基和承台，如何建模？答：剪力墙下承台，可按非承台桩布置，由围桩承台方式生成，也可以用布置筏板的方式生成，最后用桩筏有限元计算。
2、请问底层柱子配筋比上层小, 这种情况正常吗？答：正常。
如果底层柱为大偏心受压，起控制作用的内力为弯矩大、轴力小的组合内力，这样底层柱的配筋就可能比上层柱的配筋大。
3、SATWE内力与配筋计算，怎么运行到VSS模态分析时就运行不下去了？答：如果选择模拟施工3或VSS求解，可能会出现计算到“VSS模态分析”停止，表明振型数取的过多，超过了VSS求解器的限制。
降低振型数试试看，再不行，选择“模拟施工1+LDLT分解”计算。
4、08版PKPM，独立基础怎么没有标注尺寸和独基编号了呢？答：在基础施工图的下拉菜单，在“标注构件”与“标注字符”中分别标注独基尺寸与独基编号。
5、筏板后浇带如何设置？答：在新版JCCAD，基础人机交互输入中筏板菜单下增加“布后浇带”功能，可直接输入后浇带宽度后进行布置。
6、08版PMCAD中楼板层间复制如何使用？答：选择当前标准层，勾选需要复制的目标标准层号，即可把当前标准层的楼板开洞和板厚等信息复制到目标标准层里。
7、ＰＫＰＭ里面生成的吊筋有没有考虑人防荷载？答：没有考虑。
SATWE内力作整体分析，按照等效静力荷载考虑人防荷载，而次梁集中力属于局部内力计算，可以不考虑。
目前程序只是考虑1.2恒+1.4活工况组合下的次梁集中力来计算次梁箍筋加密与吊筋。
8、PKPM楼梯建模，可以建剪刀梯吗？答：楼梯布置菜单下暂时没有剪刀梯的楼梯类型，可按照斜杆来近似模拟剪刀梯板的作用。
9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因？答：模型输入有问题，请检查。
局部构件没有竖向构件的支撑，形成长悬臂结构而导致恒载作用下竖向位移超大的现象。
PKPM结构用户问题及解答汇总(2019年9月)2019年9月第一周结构技术问题汇总1、在PKPM的JCCAD中设计剪力墙下的桩基和承台，如何建模？答：剪力墙下承台，可按非承台桩布置，由围桩承台方式生成，也可以用布置筏板的方式生成，最后用桩筏有限元计算。
2、请问底层柱子配筋比上层小, 这种情况正常吗？答：正常。
如果底层柱为大偏心受压，起控制作用的内力为弯矩大、轴力小的组合内力，这样底层柱的配筋就可能比上层柱的配筋大。
3、SATWE内力与配筋计算，怎么运行到VSS模态分析时就运行不下去了？答：如果选择模拟施工3或VSS求解，可能会出现计算到“VSS模态分析”停止，表明振型数取的过多，超过了VSS求解器的限制。
降低振型数试试看，再不行，选择“模拟施工1+LDLT分解”计算。
4、08版PKPM，独立基础怎么没有标注尺寸和独基编号了呢？答：在基础施工图的下拉菜单，在“标注构件”与“标注字符”中分别标注独基尺寸与独基编号。
5、筏板后浇带如何设置？答：在新版JCCAD，基础人机交互输入中筏板菜单下增加“布后浇带”功能，可直接输入后浇带宽度后进行布置。
6、08版PMCAD中楼板层间复制如何使用？答：选择当前标准层，勾选需要复制的目标标准层号，即可把当前标准层的楼板开洞和板厚等信息复制到目标标准层里。
7、ＰＫＰＭ里面生成的吊筋有没有考虑人防荷载？答：没有考虑。
SATWE内力作整体分析，按照等效静力荷载考虑人防荷载，而次梁集中力属于局部内力计算，可以不考虑。
目前程序只是考虑1.2恒+1.4活工况组合下的次梁集中力来计算次梁箍筋加密与吊筋。
8、PKPM楼梯建模，可以建剪刀梯吗？答：楼梯布置菜单下暂时没有剪刀梯的楼梯类型，可按照斜杆来近似模拟剪刀梯板的作用。
9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因？答：模型输入有问题，请检查。
局部构件没有竖向构件的支撑，形成长悬臂结构而导致恒载作用下竖向位移超大的现象。

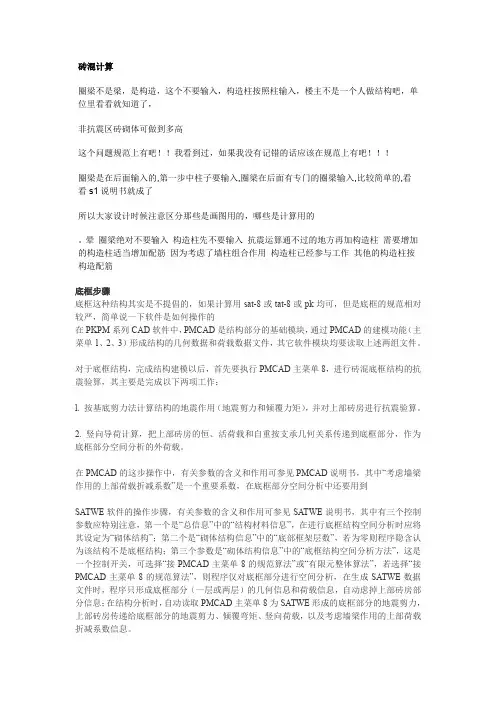

砖混计算圈梁不是梁，是构造，这个不要输入，构造柱按照柱输入，楼主不是一个人做结构吧，单位里看看就知道了，非抗震区砖砌体可做到多高这个问题规范上有吧！！我看到过，如果我没有记错的话应该在规范上有吧！！！圈梁是在后面输入的,第一步中柱子要输入,圈梁在后面有专门的圈梁输入,比较简单的,看看s1说明书就成了所以大家设计时候注意区分那些是画图用的，哪些是计算用的。
晕圈梁绝对不要输入构造柱先不要输入抗震运算通不过的地方再加构造柱需要增加的构造柱适当增加配筋因为考虑了墙柱组合作用构造柱已经参与工作其他的构造柱按构造配筋底框步骤底框这种结构其实是不提倡的，如果计算用sat-8或tat-8或pk均可，但是底框的规范相对较严，简单说一下软件是如何操作的在PKPM系列CAD软件中，PMCAD是结构部分的基础模块，通过PMCAD的建模功能（主菜单1、2、3）形成结构的几何数据和荷载数据文件，其它软件模块均要读取上述两组文件。
对于底框结构，完成结构建模以后，首先要执行PMCAD主菜单8，进行砖混底框结构的抗震验算，其主要是完成以下两项工作：l. 按基底剪力法计算结构的地震作用（地震剪力和倾覆力矩），并对上部砖房进行抗震验算。
2. 竖向导荷计算，把上部砖房的恒、活荷载和自重按支承几何关系传递到底框部分，作为底框部分空间分析的外荷载。
在PMCAD的这步操作中，有关参数的含义和作用可参见PMCAD说明书，其中“考虑墙梁作用的上部荷载折减系数”是一个重要系数，在底框部分空间分析中还要用到SATWE软件的操作步骤，有关参数的含义和作用可参见SATWE说明书，其中有三个控制参数应特别注意，第一个是“总信息”中的“结构材料信息”，在进行底框结构空间分析时应将其设定为“砌体结构”；第二个是“砌体结构信息”中的“底部框架层数”，若为零则程序隐含认为该结构不是底框结构；第三个参数是“砌体结构信息”中的“底框结构空间分析方法”，这是一个控制开关，可选择“接PMCAD主菜单8的规范算法”或“有限元整体算法”，若选择“接PMCAD主菜单8的规范算法”，则程序仅对底框部分进行空间分析，在生成SATWE数据文件时，程序只形成底框部分（一层或两层）的几何信息和荷载信息，自动虑掉上部砖房部分信息；在结构分析时，自动读取PMCAD主菜单8为SATWE形成的底框部分的地震剪力，上部砖房传递给底框部分的地震剪力、倾覆弯矩、竖向荷载，以及考虑墙梁作用的上部荷载折减系数信息。
【常见问题】【3、4⽉-结构】PKPM结构软件常见问题与解答⼀、安装问题1.重装PKPM后能⽤⼏次，但是过会就不能⽤了，提⽰错误，怎么解决？【PKPM全版本】答：是PKPM注册组件失败，新版本运⾏CFG下的RegPKPMCtrl.exe.⼆、PMCAD1.请教⼀下，主梁和层间梁输⼊的问题。
在主梁⾥⾯按照降梁顶标⾼输⼊，和在层间梁⾥⾯输⼊，有什么区别？程序是怎么区分这两个地⽅输⼊的梁的？【PKPM3.1.5】答：在主梁⾥⾯按照降梁顶标⾼输⼊：这种⽅式需要定义每跨的两端梁的标⾼，也只能每跨布置，不能隔跨进⾏布置；在层间梁⾥⾯输⼊：可以进⾏隔跨层间梁布置，只需要定义隔跨层间梁起点和终点标⾼，中间的有柱⼦会⾃动打断，并不需要确定中间节点的标⾼。
在计算上两者没有区别。
2.⽼版本设定好的word.ail快捷命令⽂件，覆盖到V2.2和V3.16程序相应的⽂件下⽆⽤，这是什么原因导致的？【PKPM3.1.5、PKPM V2.2】答：采⽤V2.2和V3.16程序pm⾥⾯快捷命令导⼊word.ail⽂件即可。
要注意快捷命令不能重复，否则会出现命令混乱错误。
3.建模过程中，突然梁柱墙构件出现丢失现象，只剩下轴线，这是什么原因导致的？【PKPMV3.1.1、PKPM V3.1、PKPM V1.3、PKPM V2.2、PKPM V2.1、PKPM V1.3n】答：这是不当的操作习惯导致的，需要在每个命令退出后或按ESC键退出此命令再进⾏楼层切换，否则会导致程序内部数据紊乱出现构件丢失的现象。
V3.1有恢复模型功能，V2.2可提取后缀是*ws⽂件放在新⽂件夹，后缀修改为jws即可使⽤；4.PMCAD退出勾选转楼梯模型出现异常错误，这是什么原因导致的？【PKPM V2.1】答：周边的结点过多，周边的构件删除⼀些，让房间结点数少⼀些，保留楼梯或者布置新的楼梯，然后在LT⽬录中的模型中重新布置周边构件；5.修改柱底标⾼，模型⾥默认的风压⾼度变化系数会有修改吗？【PKPM全版本】答：风压⾼度是不变的，它只与层⾼有关系；6.混凝⼟标号C37，怎么输⼊强度值呢？【PKPM全版本】答：可以设置C37，程序按照插值来计算。
PKPM软件在结构设计中常见的一些问题摘要：在应用PKPM进行结构设计时，存在着种种问题，本文对常见的几种问题进行简要分析，并提出对策，工程师应该合理处理出现的问题，使结构设计更加合理，提高建筑物质量。
关键词：PKPM；结构设计；问题1前言随着计算机软件开发技术的迅速发展，计算机软件以应用到各个行业，尤其是在建筑业中，计算机辅助设计日臻完善。
PKPM软件是中国建筑科学研究院开发的功能相对比较齐全的大型建筑设计软件, 在建筑行业应用广泛，给结构工程师带来了巨大的便利。
但是，在实际应用中，PKPM还是存在些问题，本文对可能出现的问题结合实际工程进行简要探讨和分析，期望能对今后的设计工作带来帮助。
2交互式结构模型的建立结构模型中所有的构件均在此项操作中输入，应当注意的是:凡是结构布置形式及构件尺寸和荷载不同的结构层，均应描述为不同的结构标准层，对于上下层柱变截面情况用构件相对于节点的偏心描述，注意在节点过密时墙体及梁布置的连续性。
在布置过两个或更多的标准层后，不能使用图案编辑菜单对某一层或某一部分拖动或平移，因为所有的节点位置都是用相对于原点的位置描述的，拖动或平移会造成上下层节点错位。
全楼的组装必须是自下而上的标准层组装，不能把后一个标准层组装于前一个标准层之前。
填充墙不能作为墙体输入。
在此输入的荷载值应是荷载标准值，不是设计值。
3设计参数的确定3.1梁端负弯矩调幅系数在竖向荷载作用下, 钢筋混凝土框架梁设计允许考虑混凝土的塑性变形内力重分布, 适当减小支座负弯矩, 以减小支座钢筋用量, 方便施工框架梁端支座负弯矩调幅后, 程序自动对梁跨中弯矩按平衡条件相应增加, 但支座负弯矩调幅不宜过大, 一般应控制在弹性理论计算弯矩的20% 以内, 即梁端负弯矩调幅系数可在0. 8～1.0范围选取。
当调幅系数取值较低时, 设计者一定要进人梁施工图菜单中核查按计算结果配筋梁的支座处裂缝宽度能否满足规范要求。
如不满足,则要重新选取梁端负弯矩调幅系数或点取“根据允许裂缝自动选筋”选项, 重新调整梁配筋直至满足裂缝宽度要求。
PKPM结构用户问题及解答汇总(2010年9月)2010年9月第一周结构技术问题汇总1、在PKPM的JCCAD中设计剪力墙下的桩基和承台，如何建模？答：剪力墙下承台，可按非承台桩布置，由围桩承台方式生成，也可以用布置筏板的方式生成，最后用桩筏有限元计算。
2、请问底层柱子配筋比上层小, 这种情况正常吗？答：正常。
如果底层柱为大偏心受压，起控制作用的内力为弯矩大、轴力小的组合内力，这样底层柱的配筋就可能比上层柱的配筋大。
3、SATWE内力与配筋计算，怎么运行到VSS模态分析时就运行不下去了？答：如果选择模拟施工3或VSS求解，可能会出现计算到“VSS模态分析”停止，表明振型数取的过多，超过了VSS求解器的限制。
降低振型数试试看，再不行，选择“模拟施工1+LDLT分解”计算。
4、08版PKPM，独立基础怎么没有标注尺寸和独基编号了呢？答：在基础施工图的下拉菜单，在“标注构件”与“标注字符”中分别标注独基尺寸与独基编号。
5、筏板后浇带如何设置？答：在新版JCCAD，基础人机交互输入中筏板菜单下增加“布后浇带”功能，可直接输入后浇带宽度后进行布置。
6、08版PMCAD中楼板层间复制如何使用？答：选择当前标准层，勾选需要复制的目标标准层号，即可把当前标准层的楼板开洞和板厚等信息复制到目标标准层里。
7、ＰＫＰＭ里面生成的吊筋有没有考虑人防荷载？答：没有考虑。
SATWE内力作整体分析，按照等效静力荷载考虑人防荷载，而次梁集中力属于局部内力计算，可以不考虑。
目前程序只是考虑1.2恒+1.4活工况组合下的次梁集中力来计算次梁箍筋加密与吊筋。
8、PKPM楼梯建模，可以建剪刀梯吗？答：楼梯布置菜单下暂时没有剪刀梯的楼梯类型，可按照斜杆来近似模拟剪刀梯板的作用。
9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因？答：模型输入有问题，请检查。
局部构件没有竖向构件的支撑，形成长悬臂结构而导致恒载作用下竖向位移超大的现象。
10、用JCCAD筏板有限元计算的土最大反力出现超大的异常情况？答：地质资料输入不完整，该部分筏板下无地质资料，增加孔点使输入的地质资料范围扩大至筏板所有区域。
11、混凝土梁做成型钢混凝土梁后，梁施工图中挠度反而变大？答：型钢混凝土梁挠度的计算与内部型钢及配筋均有关。
虽然变为型钢砼梁，但相应配筋也减小，导致挠度变化不大。
可使用“考虑楼板作为翼缘的作用“来计算型钢混凝土梁的挠度，考虑会挠度有较明显减小。
12、多塔、设缝结构的遮挡部分风荷载如何考虑计算？答：设缝结构、分缝的多塔结构，其遮挡部分的风荷载计算，通过SATWE多塔定义的遮挡面定义来处理。
默认遮挡面即背风面的体型系数为0.5。
如遮挡面与屏幕竖向平行，则+X，—X风力的体型系数均取为1.3-0.5=0.8；Y风的体型系数仍然取1.3。
可从WMASS.OUT中查看每层每方向的风荷载变化。
13、底层两柱子内力完全对称，且全部使用JCCAD自动生成的三桩承台。
但两承台桩反力确不一样，为什么？答：同一柱子下，三桩承台不同布置角度下的桩反力是不同的。
外力完全对称的情况下，三桩承台布置角度也要对称，用户初始布置的三桩承台是平行关系，非对称关系，出现上述异常现象。
还要注意JCCAD布置桩承台时，如果是“自动生成”，则程序可自动以柱子形心为承台中心；如果是手工的“承台布置”，最初是以节点作为承台中心；当上部柱子是偏心布置时，需要注意两者区别；在执行手工布置的“承台布置”时，可输入相对节点的偏心值。
否则两承台实际位置不一样，计算桩反力也会不同。
14、《钢管混凝土结构设计与施工规程》CECS 28:90中未对钢管混凝土柱的轴压比进行规定，但SATWE结果中给出了轴压比，该值如何参考？答：当套箍指标（钢管受压承载力设计值与内填混凝土受压承载力设计值的比值）大于0.9时，即使用于抗震地区，轴压比为1时，钢管混凝土柱仍具有较好的抗弯抗压及延性，所以一般不用控制轴压比。
程序给出的数值仅供参考。
15、三维计算出现层间位移比大于2的情况，除了结构不规则原因外，还有可能是不等高基础，或者使用了柱底标高命令，将柱子向下层延伸较多。
16、两个截面一样的转换梁，SATWE计算后箍筋及纵筋完全一样，但一个显示红色超限，另一个不超，什么原因？答：其中超限梁为转换梁的剪压比超限，即剪力过大。
由于转换梁的最小配箍率远大于普通梁，所以两梁显示的箍筋都按最小配箍率配置，即按超限剪力算得的箍筋也小于最小配箍率。
这种现象在普通梁中很少出现，因为其最小配箍率较小，如果普通梁剪力超限，用超限剪力算得的箍筋往往大于最小配箍率。
17、SATWE参数“荷载自定义组合”，SATWE旧不能完全读取荷载参数中的自定义组合；2010年后的新SATWE可以完全读取，只按照用户自定义的工况及系数进行组合。
18、10年后的PMCAD中增加了“墙洞荷载”命令，用于在剪力墙洞口上方施加荷载，但只能接力2010年后的SATWE计算。
如果接力“SATWE旧”，该荷载读不到。
19、“SATWE旧”结果显示“底层柱、墙最大组合内力简图”选项会提示“本菜单那为89规范遗留，不适应新规范”。
2010年后SATWE没有该提示，是否已经采用02版规范组合？答：没有采用02版规范组合，仍然要以JCCAD中的荷载组合为准。
20、STS三维门式刚架中，“受荷简述”文本文件有节点的风力，但没有地震力，为什么？答：该文件给出了各节点的重力荷载代表值，程序使用该代表值进行地震作用计算。
具体地震作用的内力查看要在每榀刚架的结果文件中查看。
21、SATWE参数定义：地震信息“中设置了斜交附加地震数，在哪里查看是否计算了？答：在SATWE结果文本文件WWNL.OUT中可看到该附加地震的构件内力。
其工况名为EX1、EY1，如有2组附加角度，则还有EX2、EY2。
斜交附加地震角度只需要输入一个角度，如45度，与其垂直的135度不需要输入，程序可以自动计算。
22、SATWE参数“设计信息”中新增“抗震设计的框架梁端配筋考虑受压钢筋”什么意思？答：计算梁端配筋时，一级抗震梁，取受压钢筋为0.5As；二、三级抗震时，取受压钢筋为0.3As（依据高规及抗规中，一级抗震时，梁端底面与顶面钢筋面积比值不小于0.5、二、三级不小于0.3）；四级抗震仍然不考虑受压钢筋。
该命令对梁端顶面受拉、梁端底面受拉两种情况都有效。
2010年9月第二周结构技术问题汇总1、对转换层在地面上2层及以上的结构，根据高规附录E计算的转换层上下等效侧向刚度比在SATWE结果文本文件WMASS.OUT中有输出，该比值如何计算出？答：WMASS文件中分别输出了转换层上下层的刚度K2和K1，两者与规范中的Δ2、Δ1关系为K2=1/Δ2，K1=1/Δ1；同时给出转换层上下所取的高度H2和H1。
最终的比值为K2H2/K1H1。
2、JCCAD地基梁内力计算参数中，新增命令“考虑柱子刚度”，如何使用？答：当算法选择“按普通弹性地基梁计算”、“上部结构等代刚度为基础梁刚度的倍数”模式时可选择此项计算。
当完全考虑上部结构刚度时，不需要选择。
3、框剪体系，算2次，1:楼层组装中加入地下室，计算时设为完全嵌固（填负值）；2：楼层组装不要地下室。
两次计算结果楼层最大位移角分别为1/700和1/800，什么原因？答：因为有地下室的模型在正负0处，只约束住了水平面的三个自由度，即两个水平位移和一个绕结构竖向的转角。
其他三个竖向自由度为约束，按真实刚度考虑。
有地下室时，风或地震作用下，其结构平面两端竖向构件存在拉、压力，对水平刚度产生影响。
无地下室由于正负0处6个自由度都被嵌固，无法考虑该影响。
无地下室的侧移可能稍小。
严格来说，应考虑地下室计算。
4、TCAD打开后，屏幕菜单丢失，如何处理？答：是因为C：\PKPM\CFG中的mdfy.cmd和mdfy.mnu损坏。
可将同事正常电脑上的两个文件拷贝到本机CFG目录下，再打开TCAD屏幕菜单正常。
5、10年的JCCAD计算墙下桩承台时，除了使用第五步“桩筏筏板有限元计算”外，还可使用第四步“桩基承台及独基沉降计算”进行计算；之前只能采用第五步算。
但墙下桩承台仍然要用户手工布置，如围桩承台命令，不能自动生成暂时。
6、SATWE中WMASS.OUT偏心率Eex ,Eey 是怎么计算的?答：Floor No. 6 Tower No. 1Xstif= 30.7260(m) Ystif= 16.3432(m) Alf = 0.0000(Degree)Xmass= 28.9184(m) Ymass= 7.8952(m) Gmass= 4724.3184(t)Eex = 0.1866 Eey = 0.9133Ratx = 0.5714 Raty = 0.5496Ratx1= 0.9465 Raty1= 0.9261 薄弱层地震剪力放大系数= 1.15RJX = 2.9780E+06(kN/m) RJY = 2.7606E+06(kN/m) RJZ = 0.0000E+00(kN/m)偏心率计算公式为Eex=(Xmass-Xstif)/sqrt(Rjz/Rjx)。
当选择剪弯刚度和地震剪力算法时，其偏心率使用剪弯刚度计算。
当选择剪切刚度算法时，偏心率采用剪切刚度计算。
注意，地震剪力与层间位移算法中，RJZ=0，未使用该刚度进行偏心率计算。
7、自动生成桩承台时，对桩数的自动计算，JCCAD未考虑水浮力的作用，如考虑，桩数可能减少。
用户需要考虑时，可通过提高桩的承载力，变相减少桩数。
8、PMCAD中左右顶点标高不同的剪力墙，即斜墙（该墙平面垂直于大地），只能在顶层输入，不能输入在中间楼层，否则左右顶点标高识别不了。
9、转换层结构中，经常出现梁托偏心墙，上层墙与下层转换梁轴线不对齐，需要加刚性杆实现连接。
包括其他的梁托柱等情况。
PMSAP新增碰撞检查功能，只要上下构件在几何实体上存在碰撞，就认为二者存在连接关系，并考虑其连接关系计算，不需要再施加较为复杂的刚性杆。
10、桩筏基础，JCCAD中如果要考虑桩间土的分担,计算模型”选择弹性地基梁板模型,“基础计算模型及沉降计算规范”选择复合桩基(桩基规范2008),程序会自动根据规范算出相应的基床系数(一般这个值是1000~5000).。
11、pmcad中输入c10以下的混凝土，程序是多少强度计算的？答：satwe旧中c10以下的混凝土也能按照输入的强度计算，新版satwe中低于c15的混凝土均按c15计算。
12、天正7.5版本导入pmcad只能读取轴线？答：另存为天正三的文件即可转换2010年9月第三周结构技术问题汇总1、SATWE中如计算吊车荷载，要采用模拟施工一或一次性加载，使用模拟三可能个别杆件内力超大异常。
